Шаг обрешетки под металлочерепицу: расчеты и технология монтажа пошагово

Самые частые ошибки

Хотя укладка обрешетки не является супер сложной, но при ее монтаже нередко допускаются грубые нарушения:

• использование некачественных пиломатериалов, имеющих разную толщины, неправильную геометрию;
• шаг обрешетки неравномерный или не соответствует профилю металлочерепицы;
• отсутствие контробрешетки, которое напрямую не влияет на качество монтажа, но впоследствии приводит к быстрому гниению деревянных конструкций.

Нельзя укладывать металлочерепицу по старому настилу под шифер. Необходимо его демонтировать и переустановить доски с другим шагом. Также желательно использовать гвозди, а не саморезы, которые могут быстро поломаться.

Разновидности скатных крыш

В зависимости от количества наклонных плоскостей, кровельные конструкции можно разделить на:

• Односкатные. Имеют только одну наклонную поверхность. Используются для сооружения бесчердачной кровли малых зданий, а также для укрывания крылец, пристроек и хозпостроек.
• Двухскатные. Состоят из 2-х наклонных поверхностей, соединенных между собой в коньковом узле. Торцевые треугольные поверхности, образованные в результате стыка двух скатов, называются фронтонами.
• Шатровые. Такие конструкции имеет 4 скатные поверхности, имеющие треугольную форму (вальмы). Устройство такой кровли предполагает срезание фронтонов наклонной плоскостью по всей высоте.
• Полувальмовые. Имеет также 4 ската. Однако, в отличие от шатровой конструкции, фронтоны срезаются наклонной плоскостью только частично.
• Четырехщипцовые. Имеют 8 наклонных поверхностей.
• Крыши с мансардой. В этом случае пространство между стропильной системой и коробкой здания является дополнительным жилым помещением.
• Купольные. Устраиваются для зданий, имеющих круглую форму в поперечнике. Иногда встречается такая разновидность, как конусная крыша.
• В форме пирамиды. Устраиваются для квадратных зданий. Отличаются значительной высотой.

В частном домостроении чаще всего применяется вариант двухскатной кровли, так как он имеет ряд преимуществ. К ним можно отнести:

1. Практичность. Двухскатная кровля обладает значительным углом наклона, благодаря которому дождевая вода не скапливается на ее поверхности, а снеговая и ветровая нагрузка распределяются наиболее оптимально.
2. Простота устройства и эксплуатации. Сборка и стыковка двух скатных элементов производится значительно проще, чем у сложных кровельных конструкций. К тому же, ремонт такой крыши будет также несложным.
3. Эстетичность. Кровля с двухскатной конструкцией органично пишется в окружающую инфраструктуру.
4. Надежность (если монтаж осуществлен правильно).
5. Демократичная цена составляющих материалов.

Виды скатных крыш

ВАЖНО!

При создании обрешетки необходимо учитывать, что крайние элементы, располагающиеся возле карниза, должны быть толще на 10-15 мм, чем остальные. Это связано с конструктивными особенностями металлочерепичных элементов.

Блиц-советы

1. Древесина для обрешетки следует выбирать хорошо просушенной и без следов гнили. Если доска недостаточно или с нарушением технологии высушена, через некоторое время она может покоробиться, что негативно скажется на качестве каркаса. Влажность всех деревянных элементов, используемых в качестве материала в процессе устройства каркаса, не должна быть выше 25%.
2. Толщина пиломатериала должна быть одинаковой иначе кровельный настил ляжет неравномерно. Вследствие этого, не рекомендуется использовать не обрезную доску, древесину низкого качества и с дефектами.
3. Прежде чем начать изготавливать обрешетку, все брусья и доски необходимо обработать антисептическими смесями, которые предотвращают гниение и воспламенение древесины.
4. Во избежание снижения жесткости обрешетки древесные элементы, составляющие конструкцию каркаса, нельзя соединять на одном стропиле.
5. На доску карнизного свеса рекомендовано набить доборный элемент металлической черепицы – карнизный уголок, который защитит древесину от воздействия воды стекающей с краев настила.
6. Кроме использования древесины для изготовления обрешетки, можно применять металлический профиль, который более стойкий к воздействию влажной среды по сравнению с деревом. Однако следует заметить, что из того же материала выполняется и каркас и стропильная система.
7. При укладке металлической черепицы категорически запрещено использование болгарки. При нагревании материала разрушается защитное полимерное покрытие, что впоследствии приводит к коррозии кровельного покрытия.
8. Если в процессе монтажа листов было повреждено полимерное покрытие, его рекомендовано покрыть краской, которую можно купить в том же магазине, где и остальной материал.
9. Металлическую черепицу нельзя укладывать любой стороной, каждый лист имеет верх и низ, поэтому способ укладки строго установленный.
10. Если обрешетка выполняется решетчатым способом, то шаг между досками не может быть произвольным. Он зависит от особенности покрытия. Прочность на выгиб в разных зонах листа разная при одинаковой его толщине.
11. Чаще всего выдерживают шаг конструкции в пределах 30–40 см. Для металлочерепицы с профилем «Монтеррей» расстояние между элементами покрытия должно составлять 35 см.
12. При расчете необходимого количества пиломатериала для изготовления каркаса специалисты рекомендуют увеличить расчетный показатель на 10 процентов для запаса.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

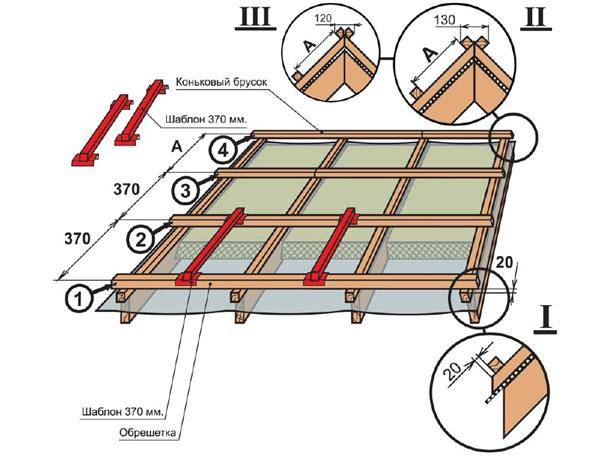

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

ВАЖНО!

Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке

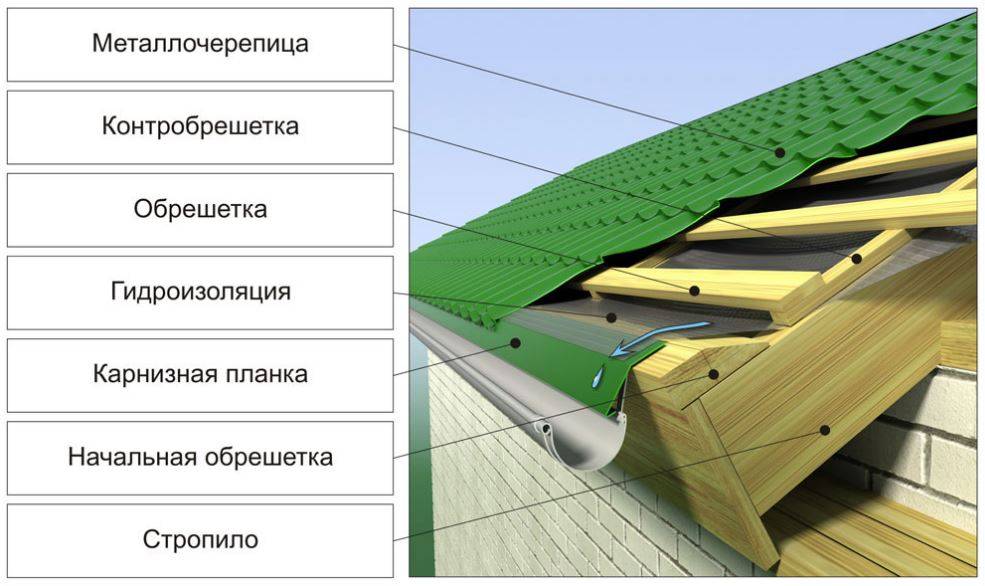

Устройство кровли из металлочерепицы по деревянной обрешетке

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

• огнезащитные (антипирены);
• биозащитные;
• водоотталкивающие;
• защищающие от плесени и грибка;
• универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Как произвести самостоятельно?

Основу под металлический кровельный материал возможно изготовить своими руками. Уложить кровельный материал в дальнейшем так же удастся самостоятельно. Главное, придерживаться четкого плана действий и применять при этом только высококачественные материалы/инструменты. Тогда результат не заставит вас разочароваться.

Рассмотрим пошагово, как соорудить надежную деревянную конструкцию для будущего монтажа металлической черепицы.

• Стартовую доску необходимо набить в нижней части ската. Эту деталь нужно расположить горизонтально относительно каркаса, а затем прибить к вертикальной контррейке или стропилам на гвозди.
• Каждый участок сопряжения с основой рекомендуется крепить при помощи 2-3 (можно и более) гвоздей.
• Промежуток между брусками обрешетки должен быть немного уже, чем сам профиль металлочерепицы. Это нужно, чтобы в дальнейшем можно было верно оформить свес.
• Следующий ряд нужно прибить точно так же, как и первый.

• Дальнейшие ряды монтируют и крепят в соответствии с шагом по профилю кровли. В данном случае очень удобен в использовании специальный мерный брусок.
• Для внутренних уголков кровли, где создается ендова, пиломатериалы следует обрезать под небольшим углом для обеспечения правильного стыка.
• Финишный ряд монтируемого каркаса лучше сделать чуть больше в районе нахождения конька. Чаще всего для этого выбирается доска большей ширины или необходимое количество брусков, которые в дальнейшем собираются вместе.
• Когда обрешетка будет полностью готова в соответствии с пошаговой инструкцией, понадобится обрезать лишние края пиломатериалов, придавая им необходимую длину.

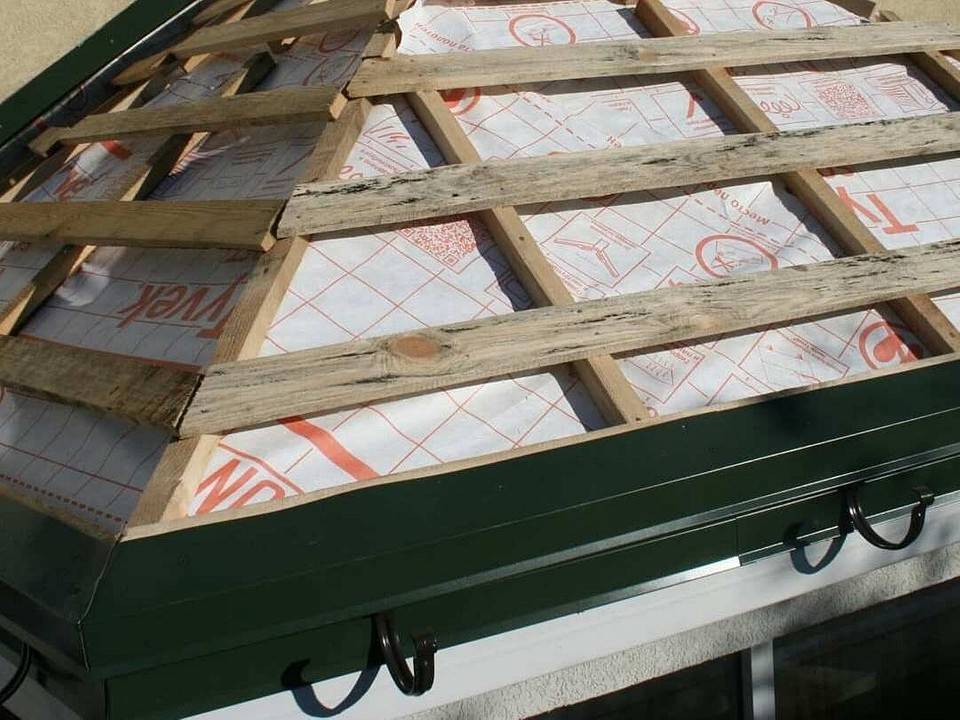

Правила монтажа обрешетки под металлическую черепицу

Схема установки обрешетки под композитную черепицу.

Сразу стоит отметить, что именно обрешетка является основанием для металлочерепицы, поэтому ее монтаж должен осуществляться аккуратно и правильно, чтобы избежать потом протечек в крыше, быстрого выхода из строя отдельных элементов черепицы и так далее.

Как правило, делают из черновых досок. При заявленной толщине в 3 см их реальная толщина может быть и 25 мм, и 35 мм. Отсюда можно сделать вывод, что первым делом нужно произвести калибровку толщины. Первое правило гласит, что должно осуществляться только на ровную поверхность без перепадов высот.

Если в пределах одного листа кровельного материала этот перепад высот будет очень малозначимым, то вот на стыке он уже имеет вес. Наличие перепада именно на стыке приведет к образованию там щели, а чем это может угрожать в зимний период, и говорить не стоит – снег задувает под листы металлочерепицы и «садится» на утеплительном слое. При его таянии утеплитель намокает и теряет способность выполнять свои функции в значительной степени.

Таблица типовых размеров профиля и шага обрешетки.

Например, по этой доске придется ходить человеку, чтобы производить монтаж непосредственно черепицы. Следовательно, доска должна выдержать вес человека, а при калибровке толщина уменьшается.

Итак, когда с досками понятно, остается вопрос, с каким шагом их прибивать. Шаг обрешетки под металлочерепицу определяется из некоторых расчетов. Расчет шага производится по следующим правилам:

В первую очередь необходимо выяснить вид кровли, то есть вид черепицы. Для каждого отдельного вида устанавливается свое расстояние между досками обрешетки.
Каждым типом кровли определяется и расстояние между брусьями обрешетки. Это расстояние считается от нижнего края первой доски и до верхнего края следующей.
Между карнизными досками обрешетки расстояние должно быть меньшим, чем во всех остальных случаях.
Помимо того что шаг обрешетки зависит от типа кровли, он еще имеет зависимость и от величины карниза, и от крутости ската крыши. Оказывает свое влияние и наличие водостока, который, к слову говоря, тоже может быть выполнен в различной конфигурации. Например, если производится , то автоматически к выступу прибавляется минимум 3 сантиметра. Кроме того, имея желоб водостока диаметром в 9 сантиметров, выступ необходим одного размера, а диаметр в 12 см потребует выступ совершенно иного размера;
Считать величину выступа следует начинать от лобовой доски. Если такой доски не предусмотрено, то от стропильного среза. Чем меньше коньковый угол, то есть крутость скатов, тем больше должен быть выступ, чтобы обеспечить нормальный . Исходя из этих данных, выполняется расчет шага обрешетки.
Для производства правильного расчета берется уровень длиной в 1-1,5 метра. Далее замеряется расстояние между первой волной, самой верхней ее точкой и нижним обрезом листа. После этого по уровню на стропилах ставят отметку. Эта отметка будет соответствовать уровню крепления доски обрешетки.
Поскольку черепица имеет хоть и малый, но вес, то первая доска, то есть карнизная, должна быть немного толще остальных, чтобы скат, или карниз, не провис.
Все остальные доски обрешетки прибиваются согласно отметкам, которые наносятся через две стропильные ноги в соответствии с величиной профиля кровли. Иногда оказывается, что доска немного кривая на своем конце. В этом случае лучше ее обрезать или просто натянуть до отметки и крепко закрепить. Измерение шага обрешетки начинается от верхнего края первой доски.
Все доски должны стыковаться по своей длине не между , а на них. Например, разрешает оставлять два конца досок висящими между стропильных ног. В случае с металлочерепицей делать это не рекомендуется

При такой стыковке очень важно сохранить жесткость всей конструкции, что достигается устройством стыков на разных стропильных ногах.

Особое внимание следует уделить наличию на крыше ендов. Расчет и устройство обрешетки в этом случае начинается не снизу, а сверху

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицыКрыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конькаПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепице

Шаг обрешетки под металлочерепицу

Чтобы избежать протечек и повышенного шума, листы металлочерепицы должны быть плотно прикручены к обрешетке. При правильно выбранном шаге, точки крепления (по технологии их делают под волной) точно совпадают с доской обрешетки. Подробнее о том, как крепить металлочерепицу саморезами.

Основные правила:

• по всей длине кровли шаг обрешетки равняется шагу поперечной волны кровельного покрытия (узнать его можно в паспорте на продукцию или инструкции изготовителя);
• две крайние планки (со стороны карниза) располагаются ближе друг к другу на величину выпуска металлического покрытия относительно лобовой доски.

При отсутствии лобовой доски выпуск измеряется от среза стропильной ноги или кобылки. Величина зависит от типа крепления водосточного желоба и его диаметра. В большинстве случаев она будет равна 70 мм. При закреплении желоба к лобовой доске стоит прибавить к этому значению 30 мм и более (в зависимости от диаметра).

В регионах с сильными осадками зимой практикуется устройство сплошной обрешетки на карнизе. На расстоянии до 1 м от края кровли доски укладываются без разбежки. Это позволяет усилить основание для крепления снегозадержателей в местах наибольшего скопления снега.

Производитель	Серия металлочерепицы	Шаг волны, мм
Grand Line	Classic, Kvinta Plus, Kredo, Quadro Profi, Kamea	350
Металл Профиль	Монтеррей, Супер Монтеррей	350
.	МП Макси	400
RUUKKI	Monterrey, Adamante, Finnera	350
.	Elite	400
Уникма	М28, Т05	350

Основные требования к обрешетке

Почти во всех случаях монтажа используется деревянная обрешетка, к которой предъявляются следующие требования:

• брус/доска/фанера/листовые материалы должны быть качественными, ровными (лучше калиброванными), не пораженными грибком или вредителями, сухими;
• используется пиломатериал качеством не ниже второго сорта, лучше обрезной. Необрезную доску допустимо применять только для разреженной обрешетки, но и в этом случае кромки необходимо стесывать до чистой древесины (удаляется кора, луб, рыхлые поверхностные слои);
• при использовании жердей или тонкого бревна подбираются элементы максимально ровные, с одинаковым диаметром, высушенные, без признаков растрескивания и коробления;
• для увеличения долговечности конструкции необходимо обработать пиломатериалы антисептиком, удобно использовать комплексные пропитки с огнезащитными свойствами;
• торцы досок (на завершении или пересечении скатов) скругляются и зачищаются за заусенцев, шероховатостей, заломов – в противном случае выступающие фрагменты могут повредить покрытие;
• нормальной толщиной доски/бруса считается 20…40 мм, в зависимости от планируемой нагрузки. Ширина доски/бруса – 50…140 мм, более широкие пиломатериалы обычно не используют, поскольку велик риск коробления и разрушения кровельного материала в результате.

Важно: проверить достаточность сечения бруса/доски/жерди можно весом человека. Прогиб обрешетки под нагрузкой от веса рабочего средней комплекции (до 75…80 кг) говорит о недостаточной жесткости пиломатериалов

В этом случае необходимо усилить обрешетку.

Достаточно часто используется металлическая обрешетка под металлочерепицу. Металлический профиль, называемый также «шляпным», монтируется поверх металлической же стропильной системы.

Ознакомиться с видами кровельных материалов можно тут.

Соответствующая марка профиля выбирается, исходя из расчетной нагрузки на кровлю, и примерного расстояния между планками обрешетки.

Ниже показан пример монтажа кровли из металлочерепицы на базе стропильной системы из П-образного и обрешетки из «шляпного» профиля.
