Шаг обрешетки под профилированный, сотовый и монолитный поликарбонат

Особенности и недостатки материала

Листы поликарбоната имеют высокую ударную прочность

Поликарбонат и терраса — это отличное во всех отношениях сочетание конструкции и ее обрамления. Основную практическую и эстетическую функцию выполняют именно прозрачные панели. Изготавливаются они из поликарбоната, основой которого является углерод. В состав пластика входят вещества, сохраняющие инертность при любой температуре.

Основные преимущества поликарбоната:

• высокая ударная прочность;
• гибкость;
• отсутствие осколков при разбивании;
• экологическая безопасность;
• небольшой удельный вес;
• простота обработки;
• нет необходимости в отделке веранды;
• отличное пропускание света;
• широкий выбор цветов и структуры;
• низкая теплопроводность.

Жидкость, скопившаяся в пустотах, при замерзании может разорвать материал

Недостатки материала:

• ограниченный срок эксплуатации (до 15 лет);
• наличие пустот, в которых скапливается конденсат, что со временем приводит к внутренним загрязнениям;
• значительный коэффициент теплового расширения;
• мягкая поверхность, на которой остаются потертости и царапины.

С такими несовершенствами можно смириться. Панели относительно недорогие. Их периодическая замена не доставит особых хлопот и крупных расходов.

Крепление листов

Для крепления обрешетки используются саморезы, при выборе которых учитывается материал и форма сооружения. Чаще всего это крепежи под плоскую или накидную головку. В некоторых случаях используются термошайбы. Выгода применения последних очевидна:

• ножка, благодаря опоре на каркас, противодействует смятию листа;
• отсутствуют «мостики холода», которые создаются саморезами;
• обеспечивается должный уровень герметичности, а также прочности соединения.

Термошайбы включают защелкивающуюся и уплотнительную крышки, пластик с ножкой. Однако в применении такого крепления есть один недостаток – выпуклая форма, которая может ухудшить перемещение снега. Следовательно, шайбы лучше использовать или для арочных конструкций, или для имеющих значительный запас прочности.

В иных случаях эффективнее применить саморезы с наиболее плоской шляпкой. Тогда скольжение осадков будет без преград.

Выбор и расчет – важная база для конструкции

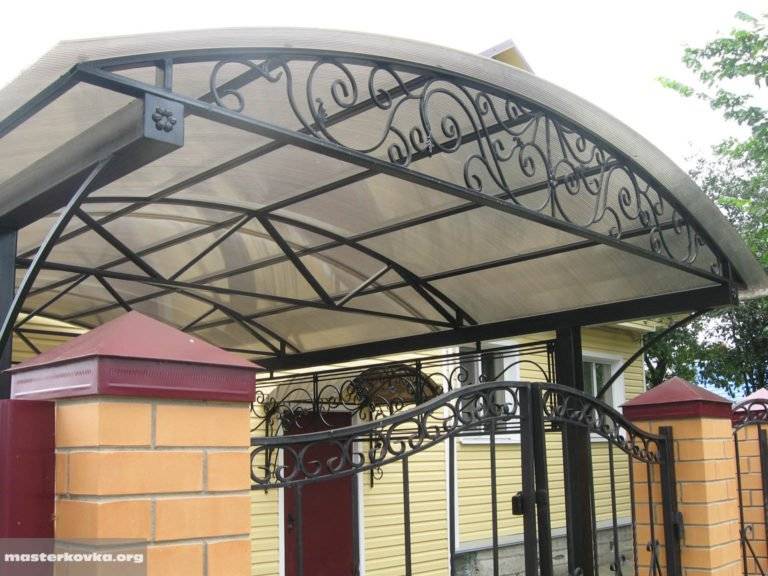

Как видим на фото, обрешетка из поликарбоната – отличное решение по многим показателям

И важно лишь рассчитать ту конструкцию, которая будет использоваться при конкретных условиях. Тогда эксплуатация может быть безопасной и долговечной, при этом с обеспечением всех качеств поликарбоната, как материала

А значит, цели будут достигнуты.

Для расчета необходимо задать ширину и при помощи таблицы определить длину

Приведенные в таблице расчеты – это данные практических измерений, проведенных на испытательных стендах, которые носят рекомендательный характер. Стандартная ширина листа монолитного поликарбоната взята 2,05 метра (205 см), и для удобства деления на одинаковые 2 или 3 части берутся размеры 70 см и 102 см. Все расчетные значения поддаются интерполяции.

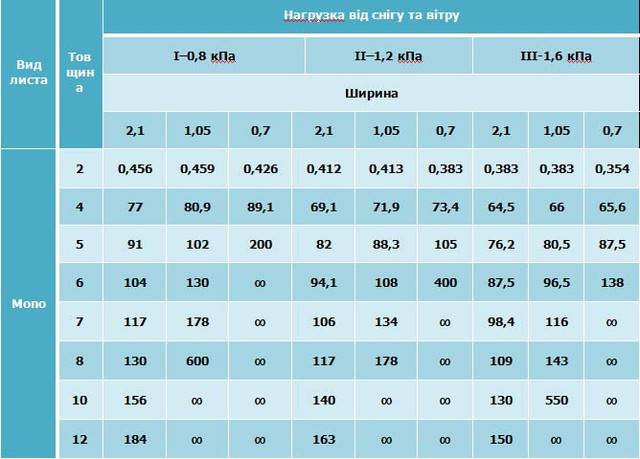

Таблица расчета обрешетки несущей конструкции под монолитный поликарбонат

Снеговой регион,	1 снеговой регион (80)	2 снеговой регион  (120)	3 снеговой регион  (180)	4 снеговой регион  (240)	5 снеговой регион  (320)	6 снеговой регион  (400)
кг/м²
Толщина поликарбонатного	шаг продольной обрешетки, см
листа,	205	102	70	205	102	70	205	102	70	205	102	70	205	102	70	205	102	70
миллиметров	шаг поперечной обрешетки, см
2	45	46	42	41	41	38	38	38	35	34	34	31	28	31	29	30	30	28
3	77	80	89	69	71	73	64	66	65	58	59	57	56	54	52	51	51	48
4	91	102	200	82	88	105	76	80	87	68	71	71	64	65	64	60	61	60
5	104	130	∞	94,1	108	400	87	96	138	79	84	95	73	77	80	69	71	73
6	117	178	∞	106	134	∞	98	116	∞	89	98	150	82	89	107	78	85	92
8	130	600	∞	117	178	∞	109	143	∞	98	116	∞	91	102	245	86	94	125
10	156	∞	∞	140	∞	∞	130	550	∞	116	172	∞	108	141	∞	102	124	∞
12	184	∞	∞	163	∞	∞	150	∞	∞	134	∞	∞	125	275	∞	118	178	∞
Примечание: символ ∞ означает отсутствие поперечной обрешетки

Ветровая нагрузка для Москвы и Московского региона составляет 23 кг/м².

Параметры нагрузок по каждому региону можно найти в сборнике СНиП -85 «Нагрузки и воздействия».

Пример расчета обрешетки для кровли из монолитного поликарбоната с помощью таблицы

Описание условий: В Московской области (3 снеговой регион) планируется построить один навес для автомобиля из монолитного поликарбоната. Для строительства изготовлена металлическая обрешетка.

Длина ската составляет 5 м (500 см). Шаг направляющих (расположенных вдоль ската) равен 110 см.

Задача: Подобрать материал так, чтобы обойтись без поперечных направляющих.

Решение: Для 3 снегового региона возьмем шаг продольной обрешетки 102 см (центральная колонка) и видим, что для толщины листа 10 мм шаг поперечных направляющих (обрешетки) равен 550 см, это значение превышает длину ската кровли. Таким образом, из таблицы видно, что лист поликарбоната толщиной 10 мм можно использовать для устройства данной конструкции.

Для удешевления конструкции без потери надежности можно взять лист толщиной 6 мм. В этом случае при шаге продольных направляющих 110 см, шаг поперечных направляющих будет составлять около 100 см (рассчитывается с помощью пропорции).

Для изготовления обрешетки навеса из монолитного поликарбоната можно использовать следующие материалы:

Преимущества и недостатки в сравнении с ПВХ профилем

Прозрачный пластиковый ПВХ профнастил — прямой конкурент профилированного поликарбоната. Особенно после появления на рынке структурированного по двум осям французского профлиста Ondex. Именно с ним и сравним свойства поликарбонатного профиля Borrex. Начнем с преимуществ.

Профилированный Борекс — более ударопрочный материал. Град, даже крупный, падение небольших веток во время ураганного ветра, удар теннисного или футбольного мяча — все это не повредит кровле из поликарбонатного профиля. Впрочем, разница не очень велика — даже бюджетная серия тестируется на прочность «градом» из сотни деревянных шариков диаметром 20 мм, которые в момент удара достигают скорости 80 км/ч.

Более важное преимущество Борекс — в температурной устойчивости. Его диапазон эксплуатационных температур — от −50 °С до +75 °С с возможностью длительного нагрева до +100 °С и кратковременного нагрева до +135 °С

ПВХ профлист Ondex можно использовать при температурах от −20 °С до +60 °С, при этом в зоне отрицательных температур очень резко снижается ударопрочность материала, и чем ниже температура, тем все более хрупким становится ПВХ лист.

Наконец, главный плюс поликарбонатного профнастила Borrex — это его цена. Он стоит как минимум на 75% дешевле, чем листы Ondex при такой же толщине.

Пример

Возьмем профилированный поликарбонат Borrex — купить самый тонкий лист 0,8 мм даже у посредника можно за 700–750 рублей. При размерах 2000×1050 мм выходит 330–360 рублей за 1 м². Цена Ondex Ecolux начинается от 550 рублей за 1 м².

Конечно, есть и другие преимущества, но они незначительны и зависят от того, листы какой толщины сравнивать. Так, как правило, у поликарбонатного профиля немного лучше показатель звукоизоляции и сопротивления теплопередаче, но разница настолько мала, что смысла ее учитывать нет.

Преимущества:

• более ударопрочный,
• стоит меньше,
• больший диапазон рабочих температур,
• меньшая хрупкость при отрицательных температурах.

Недостатков у профилированного поликарбоната Borrex также немало. Остановимся на основных.

Листы Ондекс более жесткие. Поэтому при статической нагрузке, которая возникает, например, от снеговой шапки на кровле, они прогибаются меньше. Чтобы компенсировать недостаток жесткости, профнастил из поликарбоната делают толще, а, значит, и тяжелее.

У профилированного ПВХ Ondex больше возможных цветов (20 оттенков) и форм (свыше 50 трапециевидных и волнообразных профилей). На практике это означает, что можно подобрать такой профиль, который будет точно подходить к выбранной стеновой или кровельной марке профнастила.

Поликарбонат сильно электризуется, из-за чего к его поверхности притягивается пыль и грязь. Кроме того, он не такой гладкий. В результате, листы Ондекс дольше сохраняют прозрачность, очистить от загрязнений их проще и делать это нужно реже.

Под воздействием открытого огня Ондекс раскрывается, как цветок, и сразу же перестает гореть при прекращении нагрева. Поликарбонат плавится и стекает вниз, поджигая другие материалы, например, деревянные стропила.

Недостатки:

• меньшая жесткость,
• менее пожаробезопасен,
• больший вес,
• меньше цветов,
• радикально меньше возможных профилей,
• электризация,
• более шероховатая поверхность.

Если кратко, то поликарбонат профилированный Борекс — это материал для северных регионов, а также в случае ограниченного бюджета. Листы Ondex — решение для южных и центральных регионов. Они идеальны для светопрозрачных вставок в крышах и стенах из профнастила, а также оптимальны в случае, если простота очистки и разнообразие цветов важнее стоимости материала.

Крепежные элементы

На скорость, удобство, качество монтажа и долговечность конструкции влияет выбор крепежных элементов

Следует обратить внимание на следующие параметры:

• характеристики самореза (крепеж подбирается в зависимости от материала конструкции – металла или дерева);
• материал изготовления и параметры шайбы.

Саморезы могут продаваться в комплекте с шайбами либо приобретаться отдельно. Если поликарбонатное остекление требуется деревянной конструкции, в качестве крепежа следует выбрать саморезы по дереву. Крепление сотового поликарбоната к металлическому каркасу рекомендуется производить саморезами с оцинкованным наконечником или наконечником-буром из нержавеющей стали.

Различные крепежные элементы

Термошайбы поликарбонатные

Специально для крепежа листов поликарбоната выпускаются шайбы из того же материала, что позволяет подобрать вариант, идеально подходящий по цвету – такой крепеж выглядит эстетично и не бросается в глаза.

Термошайба состоит из следующих элементов:

• выпуклая верхняя часть с широкой ножкой и отверстием под саморез;
• уплотнитель из эластичного полимера (кольцо);
• заглушка отверстия под саморез.

Высоту ножки термошайбы требуется подбирать исходя из толщины панели. Ножка ограничивает прижим, за счет чего лист фиксируется плотно, но без пережатия. Благодаря этому остекление остается ровным даже при нагревании под солнечными лучами.

Правила крепления термошайбой

Толщина ножки влияет на выбор сверла, которым выполняют отверстие под крепежные элементы. Диаметр отверстия должен на 3 мм превышать диаметр ножки, чтобы не происходило деформации листовых элементов при температурном расширении.

Поликарбонатные термошайбы – самый практичный и привлекательный вариант для декоративных конструкций. При условии правильного монтажа они герметично закрывают крепежное отверстие и надежно фиксируют листовой материал на каркасе. Срок службы термошайб из поликарбоната составляет порядка 20 лет.

Термошайбы полипропиленовые

Полипропиленовая термошайба также представляет собой полимерную крышечку с отверстием под саморез и заглушкой, которая плотно прижимает к поверхности листового покрытия уплотнительное кольцо. Такое изделие отличается от поликарбонатной шайбы:

• менее эластичным уплотнителем, который выполнен из вспененного пластика;
• отсутствием ножки у шайбы;
• отсутствием покрытия, защищающего от ультрафиолета;
• непрозрачностью и относительно небольшой цветовой гаммой.

Поскольку у шайбы нет ножки, прикручивать крепеж следует внимательно, чтобы не перетянуть. Полипропиленовые шайбы в течение считаных лет выгорают на солнце, теряют цвет и начинают разрушаться. Небольшой выбор цветов и отсутствие точного соответствия с материалом ограничивают использование крепежа – он подходит для не просматриваемых мест и для конструкций внутри помещений, для монтажа парников и теплиц из тонкого поликарбоната, рассчитанного на 3–4 года эксплуатации.

Термошайбы из полипропилена

Достоинством полипропиленовых шайб можно назвать доступную стоимость – они дешевле поликарбонатных. Этот вид предназначен для крепежных элементов толщиной 6 мм. Соответственно, отверстия в листах требуется выполнять сверлом 9 мм для соблюдения термического зазора при монтаже.

Остальные виды шайб

Если нет особых требований к эстетичности конструкции, закреплять листы поликарбоната на каркасе можно при помощи обычных плоских широких шайб. При этом для конструкций внутри помещения достаточно использовать тонкий резиновый уплотнитель, для сооружений на улице требуется толстый эластичный уплотнитель, чтобы предотвратить попадание влаги в крепежное отверстие в поликарбонате.

Вогнутые тарельчатые шайбы из нержавеющей или оцинкованной стали в комплекте с зонтичной прокладкой из вспененного полимера или толстой EMDP резины. Такой крепеж позволяет надежно зафиксировать покрытие из поликарбоната на каркасе из металла, если требуется постройка сооружения с большой площадью остекленной поверхности в регионе с сильными ветрами. Чтобы прикрутить шайбу с прокладкой, используют саморезы или болты, желательно устойчивые к коррозии, так как шляпка крепежного элемента остается открытой атмосферным осадкам.

Тарельчатые нержавеющие шайбы

Тарельчатые нержавеющие шайбы имеют серьезное преимущество перед обычными плоскими – они способны обеспечить герметичность крепежного отверстия.

Как крепить сотовый поликарбонат в профиль на металлический каркас

Стропилы, элементы и прогоны данных конструкций должны располагаться строго в одной плоскости. У каркаса из этого материала отсутствуют любые выступы, благодаря чему с укреплением на нем листов не возникает никаких сложностей. Дистанция между стропилами должна достигать ширины пластин поликарбоната.

Работы при фиксации листов в профиль на металлический каркас осуществляются в следующей последовательности:

1. Первоначально на поверхность железных балок конструкции необходимо выполнить укладку термоизолирующей ленты.
2. Далее к обрешетке следует совершить закрепление профиля.
3. Нужно осуществить установку листов на ячейки. На последнюю панель требуется произвести надевание торцевого профиля. Верхнюю часть необходимо крепить совмещением и легким надавливанием сверху. Защелки помещаются на нужные места и надежно удерживают листы.
4. Перед тем как крепить сотовый поликарбонат следует снять с нижней части пластины защитную пленку и осуществить отгибание края верхней, чтобы он не затруднял осуществить проделывание отверстий.

Обратите внимание! Листы сотового поликарбоната с легкостью поддаются сгибанию в арку. Давление внутри изогнутой пластины придает ей большей прочности и жесткости

Радиус получаемого изгиба зависит от толщины материала.

По завершении монтажных работ с внутренней стороны листов необходимо в обязательном порядке снять присутствующую на них прозрачную защитную пленку, поскольку под воздействием солнечных лучей имеющийся под ней клей меняет собственные качества и со временем может стать причиной появления на поверхности следов.

Крепление листов поликарбоната к обрешетке

Как и для любого другого профильного кровельного материала предпочтительно использовать специальные саморезы с головкой под накидной ключ с встроенной гайкой и стопорной резиновой шайбой. Однако, существует и более удобный крепеж — термошайба для крепления поликарбоната. Конструктивно это шайба с пластиковой втулкой и уплотнительным кольцом, снабженная декоративно-защитным колпачком на защелке.

Преимущества использования такого крепления следующие:

• организация плотного, надежного и герметичного соединения;
• устранение эффекта передачи холода по металлу, из которого выполнен саморез;
• ограничение хода крепежного элемента по высоте втулки, что устраняет проблему с замятием листа поликарбоната.

Основным недостатком таких элементов можно выделить их сильно выступающую над кровлей форму, что может привести к задерживанию снежной массы. Поэтому их все же лучше применять при использовании особо прочной несущей конструкции арочного типа. В остальных случаях следует отдать предпочтение классическому саморезу с пресс-шайбой.

Являясь превосходным материалом, поликарбонат дает возможность реализовывать сооружения по самым сложным проектам. Такие конструкции будут светлыми, теплыми и прочными только при условии, что имеют под собой прочную, продуманную обрешетку.

Нюансы выбора

В наши дни в магазинах представлен широкий ассортимент самых разных профилированных плит поликарбоната

Чтобы выбрать подходящий материал, в первую очередь следует обратить особое внимание на массу листа — она должна быть меньше, чем у стеклянных конструкций. Помимо того, поликарбонат высокого качества обязательно должен иметь хорошую светопропускную способность и равномерно рассеивать солнечные лучи

В холодном состоянии листы можно изгибать для получения нужной формы без риска повреждения. Правильно изготовленный поликарбонат обладает огнеупорностью, выдерживает сильные ветровые и снеговые нагрузки, отличается прочностью к ударам и не изменяет своих характеристик в условиях высоких и низких температур.

Внимательно осмотрите покупаемый товар — на нем не должно быть вмятин, царапин и сколов. Не допускается наличие воздушных пузырьков, неровностей и расслоения. Ребра жесткости должны располагаться под ровным прямым углом, наличие волнистости указывает на несоблюдение технологии производства.

Особенности поликарбоната в качестве кровельного материала

Сотовый поликарбонат можно назвать самым легким листовым кровельным материалом, который монтируют по рядной обрешетке. В зависимости от толщины листа 1 м2 весит от 0.8 кг (4 мм) до 1.7-1.8 кг (10 мм).

Монолитный поликарбонат тяжелее при той же толщине листа: от 4.8 кг до 12 кг. И его легким назвать уже нельзя.

Но малый вес кровельного материала можно рассматривать как достоинство лишь с точки зрения простоты монтажа – для несущей конструкции это второстепенный фактор. По сравнению со снеговыми нагрузками разница в весе разных покрытий не оказывает существенного влияния на стропильную систему и обрешетку. Например, Москва и область по большей части относится к III снеговому району с нормируемым показателем нагрузки 180 кг на 1 м2, а север области – к IV району, для которого расчетное давление снега на кровлю равно 240 кг/м2.

Снег – самое серьезное испытание для крыши. Но за прочность отвечает несущая конструкция, а не кровельный материалИсточник obustroeno.com

Главное же отличие поликарбоната от остальных видов кровельных материалов – большой коэффициент теплового расширения. И в качестве общего принципа монтажа учитывают, что при сезонных колебаниях температуры на каждый погонный метр кровли из прозрачного полимера нужен допуск на изменение линейных размеров в 5-6 мм, а для цветного – в 7-8 мм.

Еще одна особенность кровельного поликарбоната – обязательное наличие слоя защищающего сам материал и объекты под светопрозрачной кровлей от негативного влияния ультрафиолетовой части солнечного света. У монолитного и сотового листового полимера защитный слой располагается на лицевой части, у профилированного листа – с обеих сторон.

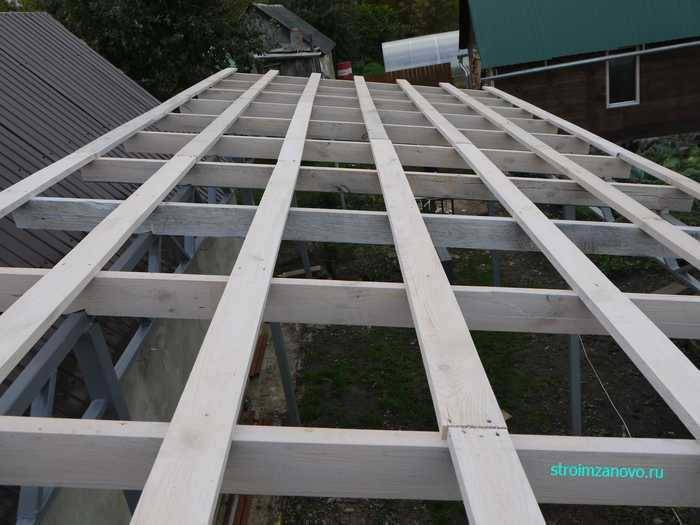

Обрешётка под поликарбонат — качественное возведение основы своими руками

Обрешётка под поликарбонат

Обрешётка является одним из важнейших шагов при сооружении любых конструкций и особенно под поликарбонат. Поликарбонатное покрытие стало очень популярным и распространённым в наше время. Конструкции с применением этого материала очень практичны, красивы и долговечны. Но для того, чтобы такие сооружения действительно были надёжны, требуется соблюдение очерёдности всех шагов конструирования и качественное их возведение. Обрешётка под поликарбонат — своеобразная основа, которая по качеству своей конструкции и определяет надёжность будущего сооружения и его срок эксплуатации. Предназначена для поддержки кровельного покрытия и равномерного распределения возможных нагрузок. Она представляет собой каркас, к которому производят крепление. Изготовление такого сооружения— это ответственный этап строительства, от которого зависит надёжность будущей конструкции.

Используемые материалы для каркаса

Изготовление обрешётки под поликарбонат можно проводить из различных стройматериалов, независимо от того сотовый поликарбонат или монолитный. Одним из простых и доступных материалов для изготовления каркаса являются трубы из сортового металлопроката. Для изготовления арочных кровель трубы изгибаются с помощью роликового станка. Сборка проводится с использованием винтов, болтов, специальных крепежей и уголков. Основа из алюминия обладает лучшими свойствами для уличного использования, так как он не подвержен коррозии. Допускается изготовление основы из дерева, но лучше из клееного. Обычные доски и бруски могут вызвать деформацию листов. И, кроме того, деревянный каркас требует своевременный уход в виде покраски и обработки против насекомых. Такое сооружение красиво и аккуратно смотрится, и не требует больших затрат.

Особенности изготовления основы

Любая кровельная система должна иметь определённую основу, к которой производят её крепление. Каждая из них имеет свои особенности сборки, в зависимости от того под какое покрытие она готовится. По своей структуре обрешётка —это несложное сооружение и может изготавливаться своими руками

Но важно учитывать, что она имеет свои отличия и требования. Она должна соответствовать следующим требованиям:

1. Возможность доступа демонтирования при необходимости.
2. Готовый каркас должен быть прочным и надёжным.
3. Оснащена системой вентилирования.
4. Не мешать поступлению солнечных лучей.
5. Равномерное распределение внешних возможных нагрузок.

Только при грамотном изготовлении каркаса можно получить результат, отвечающий всем перечисленным требованиям.

Важно учитывать снеговые нагрузки, при возможных больших нагрузках шаг делают меньше, что обеспечивает прочность. Правильный уклон конструкции обеспечивает своевременное освобождение от снега и не даёт ему копиться

Минимальный уклон допускается не менее 30 градусов. Рёбра жёсткости СПК должны быть уложены перпендикулярно к основанию. Размер шага производится не слишком часто, но и нередко, это влияет на качество будущей конструкции. Шаг обрешётки под поликарбонат определяется шириной листа. Если ширина листа составляет 10 мм, то шаг проводят, в соответствии с шириной — 10 см, если ширина листа 4 мм, то соответственно 40 см и т. д. Для расчёта можно воспользоваться специальными таблицами и программами. Только правильный расчёт сможет строение обеспечить прочностью и надёжностью.

Сколько стоит обрешетка?

На стоимость такого сооружения влияют определённые факторы, такие как: материал, который используется на каркас, частота шага, а значит, и количество используемого стройматериала, комплектующие. Если расчёт всего строения произведён правильно, то он не оставит много отходов, основу сделает максимально надёжной, не расходуя при этом лишний материал.

Шаг обрешетки

Этот показатель определяется толщиной листов поликарбоната, уклоном крыши и радиусом изгиба материала.

Кровля, если она полая, должна иметь уклон до тридцати градусов. А шаг должен соответствовать ее толщине. Так, 4 мм лист – шаг 40 см, 9 мм – 90 см. Считается, что лучший угол – 50 градусов.

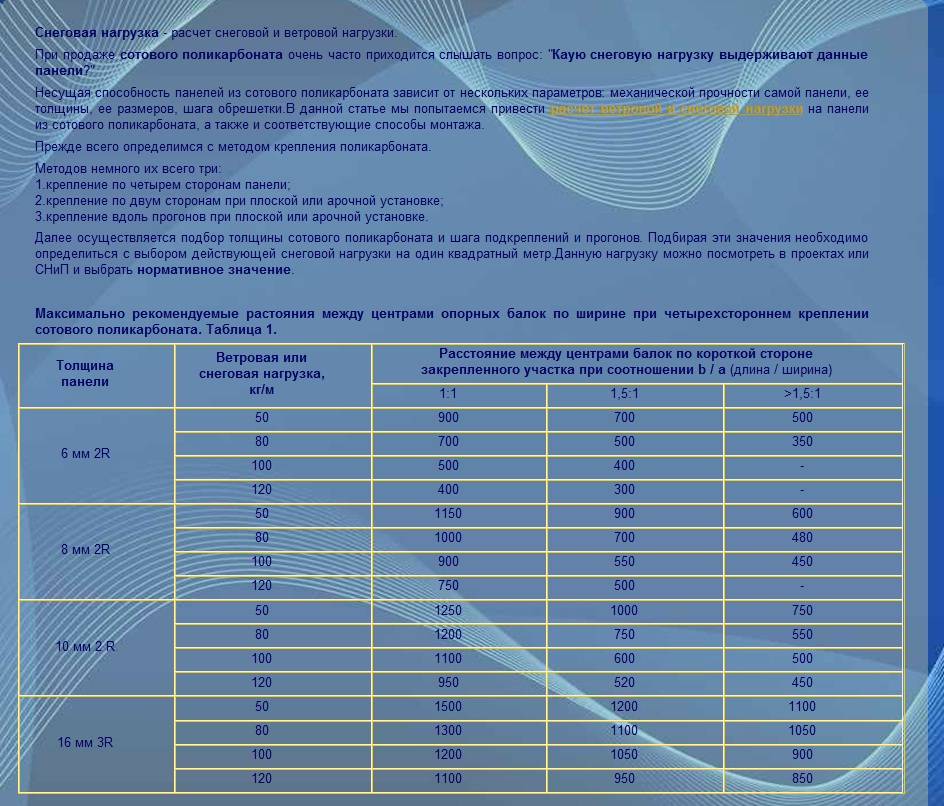

Используя специальные программы, таблицы, допустимо сделать расчет максимального значения прочности изделия, которое получается при ответном размере радиуса изгиба. При уменьшении толщины поликарбоната уменьшается и шаг.

Нельзя забывать и о снежных нагрузках зимой, поэтому шаг в таких регионах должен быть меньше. Однако такое решение вызвало бы существенное удорожание проекта, поэтому стараются проектировать крышу таким образом, чтобы накопление снега было минимальным. Уклона в тридцать градусов будет достаточно, если вспомнить, какой гладкой является поверхность поликарбоната.

Однако, допустим, для обустройства веранды лучше выбирать арочную конструкцию, способную хорошо противодействовать большим нагрузкам. Опалубка может и не использоваться при радиусе и шаге стропил 2,3 м, а толщине – 16 мм.

Ребра жесткости конструкции должны находиться под углом девяносто градусов. В итоге более возвышенно выглядит материал самой большой толщины.

Расчет позволяет сделать выбор: частая – тонкий материал, разряженная – лист большей толщины.

Выбор оптимального размера обрешетки

Нужно учитывать несколько важных параметров, чтобы будущая кровельная система смогла эффективно противостоять любому негативному воздействию в виде осадков и ударов. На крыше дачного сооружения оптимальным вариантом будет конструкция в виде крутой арки. Именно такая конструкция способна успешно противостоять нагрузке в виде снега и падающих веток. Застройщику придется выбирать между экономией на материалах и долговечностью сооружения.

Чтобы сократить финансовые затраты при возведении выбранной конструкции, необходимо воспользоваться важными рекомендациями. Можно использовать материал большей толщины, если монтируется основа с редким шагом. А для монтажа тонких листов нужно установить стропила под поликарбонат с более мелким шагом.

Монтаж обрешетки под поликарбонат 8, 10 и 12 мм требует учесть:

• тип сооружения (скат или арочная конструкция),
• геометрические размеры – высота арки, ширина и длина пролетов,
• прочность стропильного каркаса, которая определяется выбранным материалом,
• сварку, которая обязательно понадобится при сборе конструкции из металлических профилей, зато ее прочность несравнима с сооружением из дерева,
• толщину листа, определяющую прочность.

Если используется монолитный поликарбонат, шаг обрешетки становится больше, поскольку в сравнении с сотовым материалом он впереди по прочности.

При монтаже важно также учитывать географическое расположение, которое определяет средний объем выпадающих осадков

Профилированный поликарбонат Борекс: характеристики, цвета, форма профиля

Профилированный поликарбонатный лист Borrex выпускается толщиной 0,8–1,4 мм с одной из двух форм профиля:

1. ПМПЛ ТМ Borrex трапеция 70/13: высота трапеции — 13 мм, шаг — 70 мм;
2. ПМПЛ ТМ Borrex волна 76/13: высота волны — 13 мм, шаг — 76 мм.

Профиль Borrex — трапеция 70х13

Профиль Borrex — волна 76х13

Основные характеристики поликарбоната Борекс с профилированием:

1. Ширина листа — 1050 мм;
2. Длина листа — 2000 мм;
3. Светопрозрачность — до 90%;
4. Прочность при растяжении — 72 МПа;
5. Относительное удлинение при разрыве от растяжения — 65%;
6. Ударная вязкость по Шарпи с надрезом — 91 кДж/м²;
7. Температура размягчения — 145–150 °С.

Остальные параметры материала приведены в таблице ниже.

Профилированный поликарбонат Borrex: характеристики материала

Толщина, мм	Минимальный радиус изгиба, м	Вес 1 м², кг	Вес листа, кг
Профилированный монолитный поликарбонат Borrex (трапеция 70/13)
0,8	0,24	1	2,1
0,9	0,25	1,1	2,31
1	0,25	1,24	2,6
1,1	0,25	1,38	2,9
1,2	0,26	1,45	3,05
1,3	0,26	1,6	3,4
1,4	0,27	1,7	3,6
Профилированный поликарбонат Borrex (волна 76/13)
0,8	0,24	1	2,1
0,9	0,25	1,1	2,31
1	0,25	1,24	2,6
1,1	0,25	1,38	2,9
1,2	0,26	1,45	3,05
1,3	0,26	1,6	3,4
1,4	0,27	1,7	3,6

Базовая формула для определения минимального радиуса изгиба для монолитного поликарбоната: R = 150·h, где h — толщина листа в миллиметрах. Следовательно, для листа 0,8 мм по формуле этот радиус будет равен всего 120 мм или 0,12 м. Но для тонких листов это значение лучше увеличить вплоть до двукратного, иначе есть риск растрескивания материала.

Какой стороной вверх укладывать листы?

Волны на обоих профилях Борекс равновеликие и симметричные, поэтому при монтаже важно не перепутать внутреннюю сторону со внешней. К небу должна быть обращена сторона со слоем УФ-защиты

Определить ее можно по логотипу производителя — он наклеивается на защищенную от ультрафиолета сторону.

Для расчета уклона кровли, а также для выбора толщины материала нужно знать допустимую нагрузку на 1 м² листа. Базовые значения в зависимости от расстояния между поперечными опорами приведены в таблице ниже. Учитывайте, что нагрузка рассчитана для минимального уклона в 10%.

Допустимая нагрузка на профилированный поликарбонат Borrex

Нагрузка (кг/м²)	Максимальное расстояние между поперечными опорами (мм)
0,8 мм	1,0 мм	1,2 мм	1,5 мм
50	975	1050	1125	1225
75	850	925	975	1050
100	775	850	900	950
125	725	775	825	900
150	675	725	775	850
200	625	650	700	750
250	575	625	650	700
300	525	575	625	675
350	500	550	575	625

Примечание

Данные в таблице — ориентировочные и не подходят для точного расчета кровли. Для проектных расчетов уточняйте значения у производителя или воспользуйтесь СНиП и справочными материалами.

Поликарбонатный профнастил Борекс выпускается в 14 цветах, включая прозрачные бесцветные и полупрозрачные листы, которые называются «опал». В отличие от сотового и монолитного поликарбоната, цвета профилированного не очень насыщенные, что связано с их меньшей толщиной.

Цвета профилированного поликарбоната Borrex

Цвет	Изображение	Цвет	Изображение
Прозрачный бесцветный		Опал
Бронзовый		Серебряный
Бронзовый матовый		Голубой
Синий		Зеленый
Зеленый опал		Янтарный
Желтый		Красный
Оранжевый		Белый

Все цвета доступны как для трапециевидного, так и для волнообразного профиля. Даже без учета полупрозрачного опала, светопроницаемость цветных листов меньше, чем у бесцветных, вплоть до 75% для некоторых оттенков.

Светопрозрачные вставки в профнастиле

Как прозрачный, так и полупрозрачный профилированный Borrex с волнами в форме трапеции подходит для монтажа вместе с профнастилом С20 и МП20. Но из-за меньшей высоты волны и отличающегося шага поперечные стыки в местах перехода между металлическими и поликарбонатными листами нужно дополнительно герметизировать специальной лентой.

Советы и рекомендации

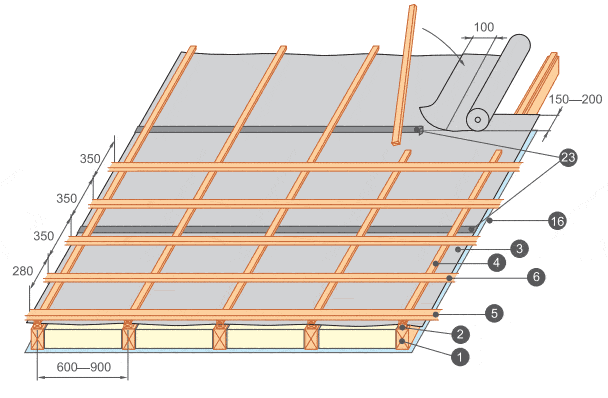

Для создания долговечной и прочной конструкции из полупрозрачного кровельного материала необходимо не только использовать материал от проверенных производителей, но придерживаться рекомендуемого шага обустройства обрешетки. Также следует учитывать, что при креплении ячеистого полимера продольные соты должны быть направлены исключительно сверху вниз. Только при таком расположении панелей удастся создать беспрепятственный отток конденсата, скапливающийся в сотах при изменениях ночных и дневных температур. В противном случае в результате застоя воды ухудшится презентабельный вид материала.
