Самодельный мангал из кирпича своими руками – схема и расчет: Пошаговое изготовление

Разновидности уличных печей

При выборе конструкции учитывают множество факторов, но главные из них — производительность и предназначение прибора. Заранее учитывают то, какие блюда на уличной печи будут готовить чаще, на какое количество человек они рассчитаны. Другие темы для размышлений — финансовые возможности, оценка своих строительных навыков.

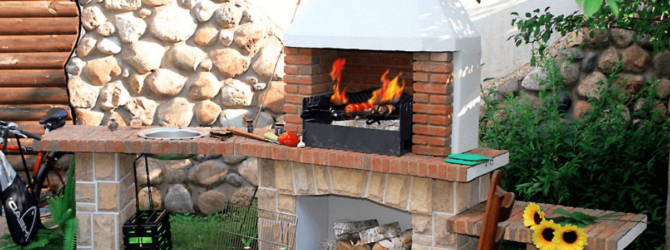

Барбекю

Этот очаг отличает простота и универсальность. Такая конструкция позволяет варить, жарить, запекать продукты. Корпус прибора делают из кирпича. Внизу сооружают отсек-топку. Сверху делают площадку, на ней устанавливают посуду, решетки, вертелы или шампуры. Эта самая простая уличная печь, функциональность которой можно несколько расширить: например, установить дополнительные полки для посуды или продуктов.

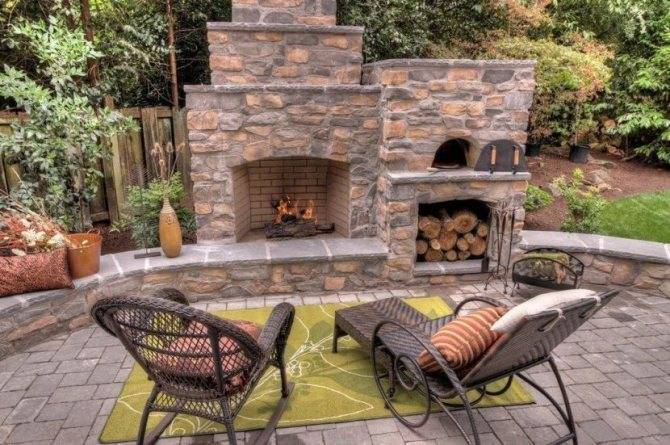

Камин

Эту симпатичную конструкцию чаще устанавливают не под открытым небом, а в закрытых беседках. Однако в первом случае он будет служить дополнительным декоративным элементом. Чтобы появилась возможность приготовления блюд, над топкой устанавливают решетку, она служит подставкой для посуды, шампуров, решетки. Такой отопительный прибор можно сделать из камня, кирпича либо из металла, его потом облицовывают.

Мангал

Мангал — частый атрибут загородной жизни. Он представляет собой прямоугольную емкость, в нижней части которой для притока воздуха делают отверстия. В верхней части конструкции вырезают углубления для фиксации шампуров. В этом случае нередко используют металл толщиной как минимум 6 мм. Этот материал способен успешно противостоять жару, идущему от углей. Конструкции делают на ножках (колесах, полозьях), вмуровывают в бетон.

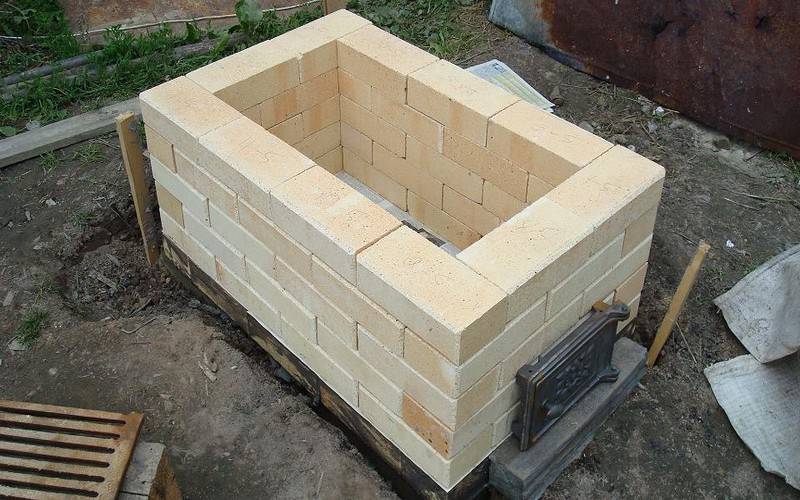

Печь с плитой

Конструкция с варочной плитой — следующее устройство, претендующее на звание «самая простая уличная печь». Этот вариант выбирают те дачники, которые выбираются на участок периодически, а печь им нужна для разогревания пищи или воды. Корпус обычно изготавливают из толстой листовой стали либо из чугуна. Чтобы уберечь изделие от похитителей, печь делают переносной, или крепят к фундаменту с помощью закладных, вмурованных в него.

Русская печь

Эта традиционная конструкция не самая простая уличная печь, зато она сможет стать отличным декоративным элементом участка. Ее используют для варки, копчения продуктов, жарки. Если изготовить варочную панель съемной, то в русской печи появится возможность готовить шашлыки. Ее необходимо спрятать под навесом, так как глина от влаги размякнет. Для сооружения такого устройства понадобится от 2500 до 3000 кирпичей, точное количество зависит размера печи.

Тандыр

Такую экзотическую печь выкладывают из огнеупорного кирпича или камня. В готовом виде конструкция имеет необычную форму: это большой кувшин, который не только не портит вид участка, он еще и выглядит очень экзотично. Нередко для его изготовления используют простую бочку, ее обмазывают глиной внутри и снаружи. В приготовлении блюд участвуют все поверхности сосуда: его горловина и стенки. Сверху на подставки устанавливают казан, укладывают решетки.

Чертеж

Перед тем, как начать кладку барбекю, следует на бумаге составить чертеж. На нём же указать все размеры с учетом размеров кирпича.

Чертеж позволить сэкономить время, материалы и даст вам возможность оценить картину в целом

Рассмотрим пример открытого барбекю:

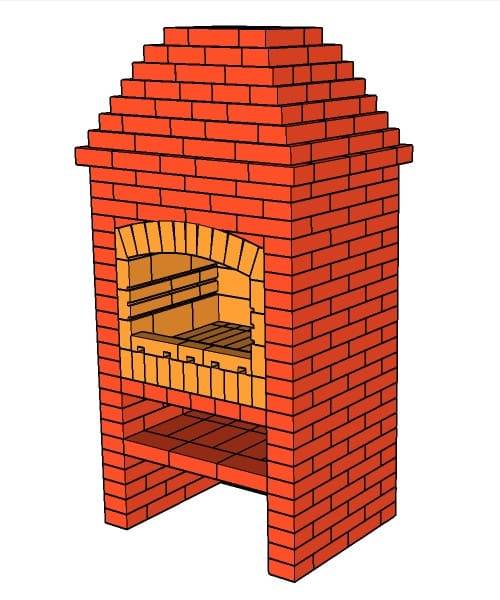

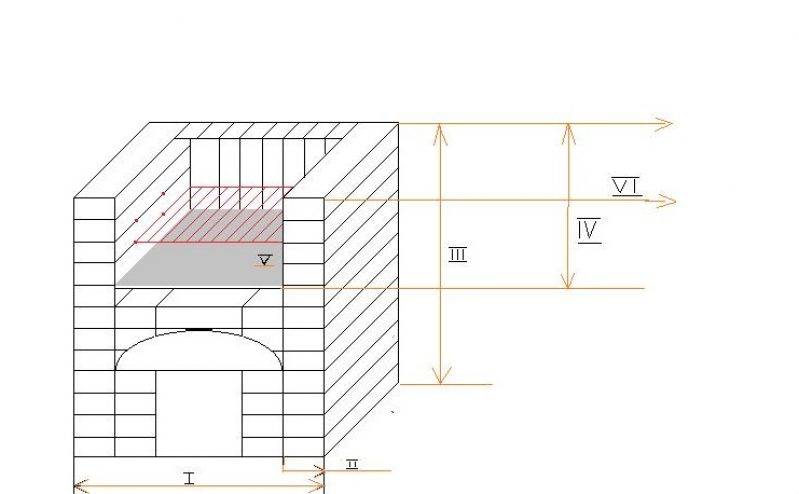

Чертеж открытого мангала

I

Размер мангала в ширину – 1 метр

II

Размер огнеупорного кирпича – 11.4 см. из этих данных вычисляется ширина ниши для дров: 11.4*4= 45.6; 100(1 метр)-45.6=54.4 см.

III

Высота мангала – 80см.

IV

Высота рабочей части мангала – 35см.

V

Железный поддон для углей. Его можно установить над кирпичной поверхностью 5см., а возможно и просто установить его на кирпичную кладку.

VI

Глубина мангала – 60см.

Красными точками обозначены держатели для сетки или для установки под шампура.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

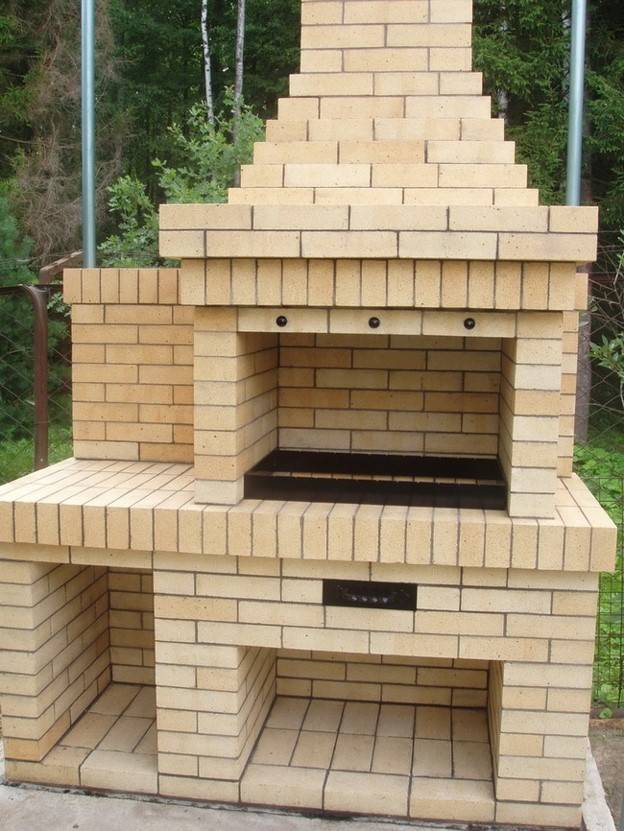

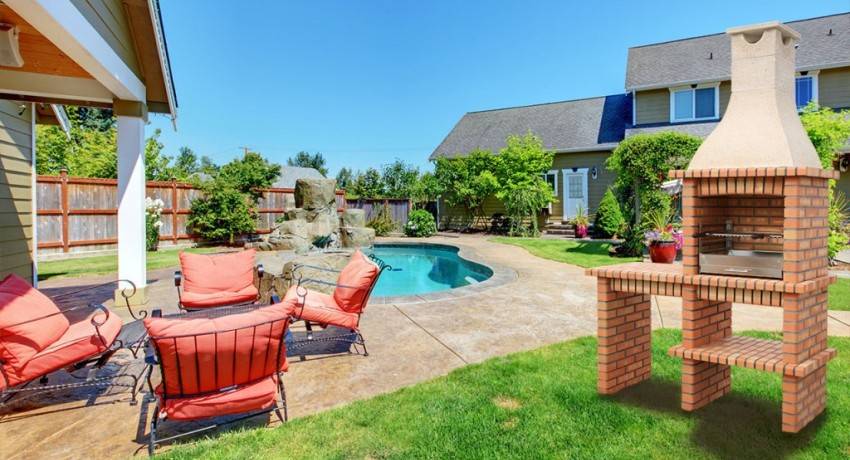

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

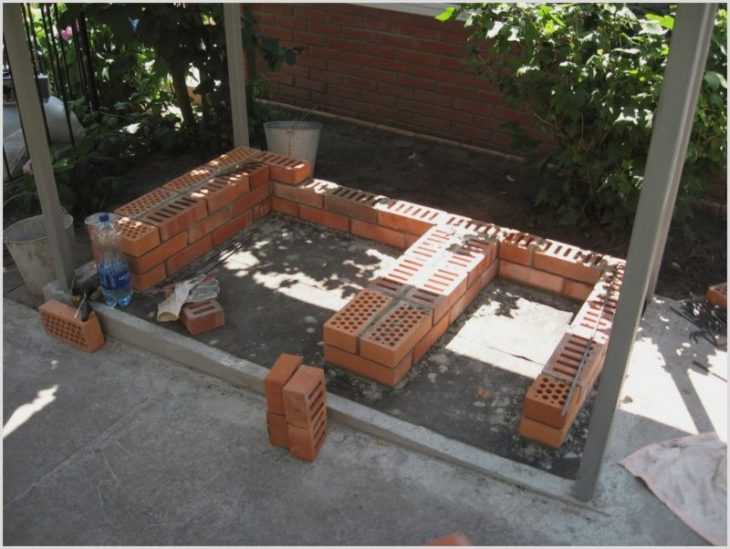

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

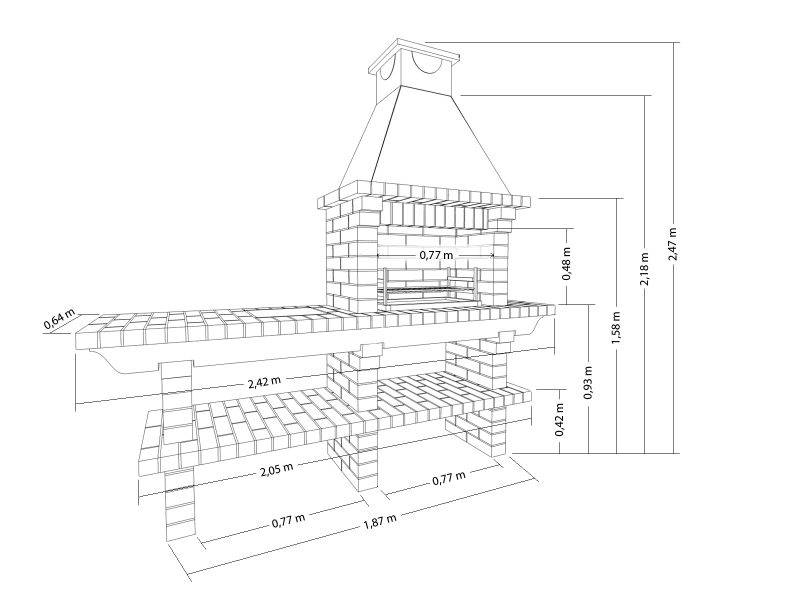

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

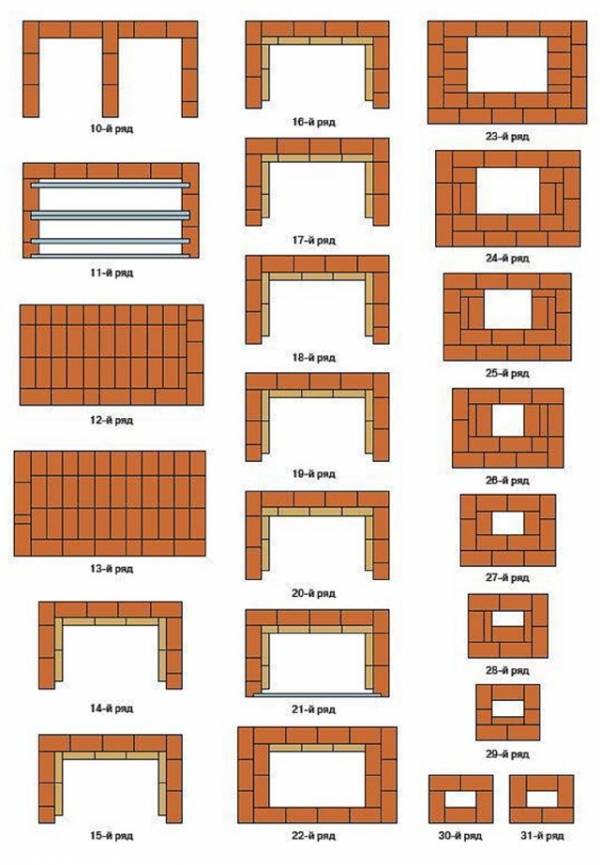

Схема кладки следующих рядов барбекю понятна

Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс»

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

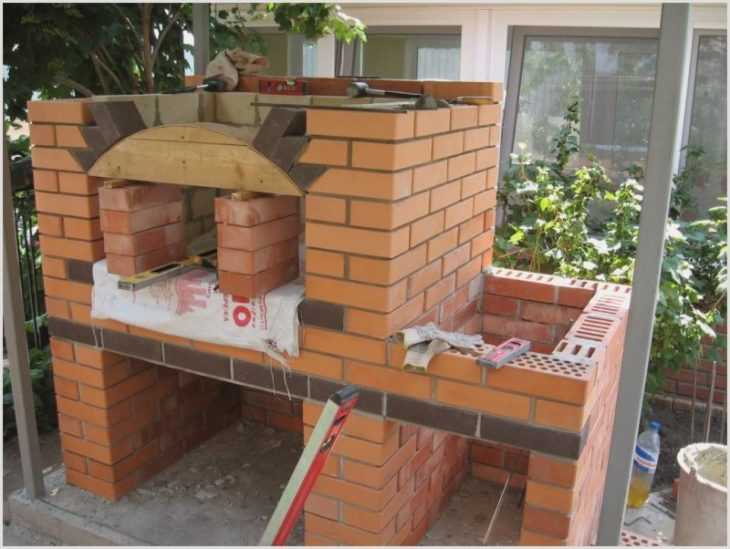

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

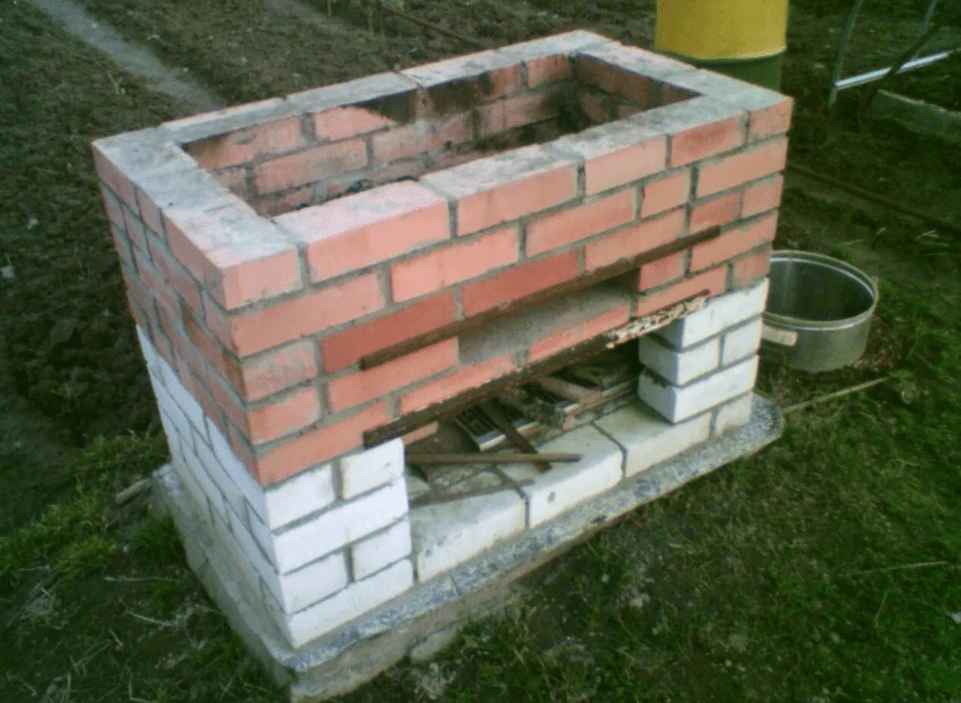

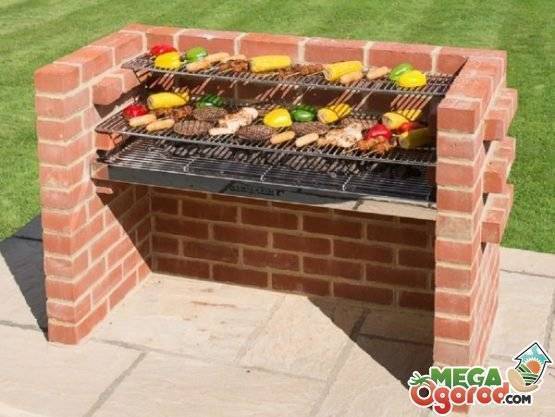

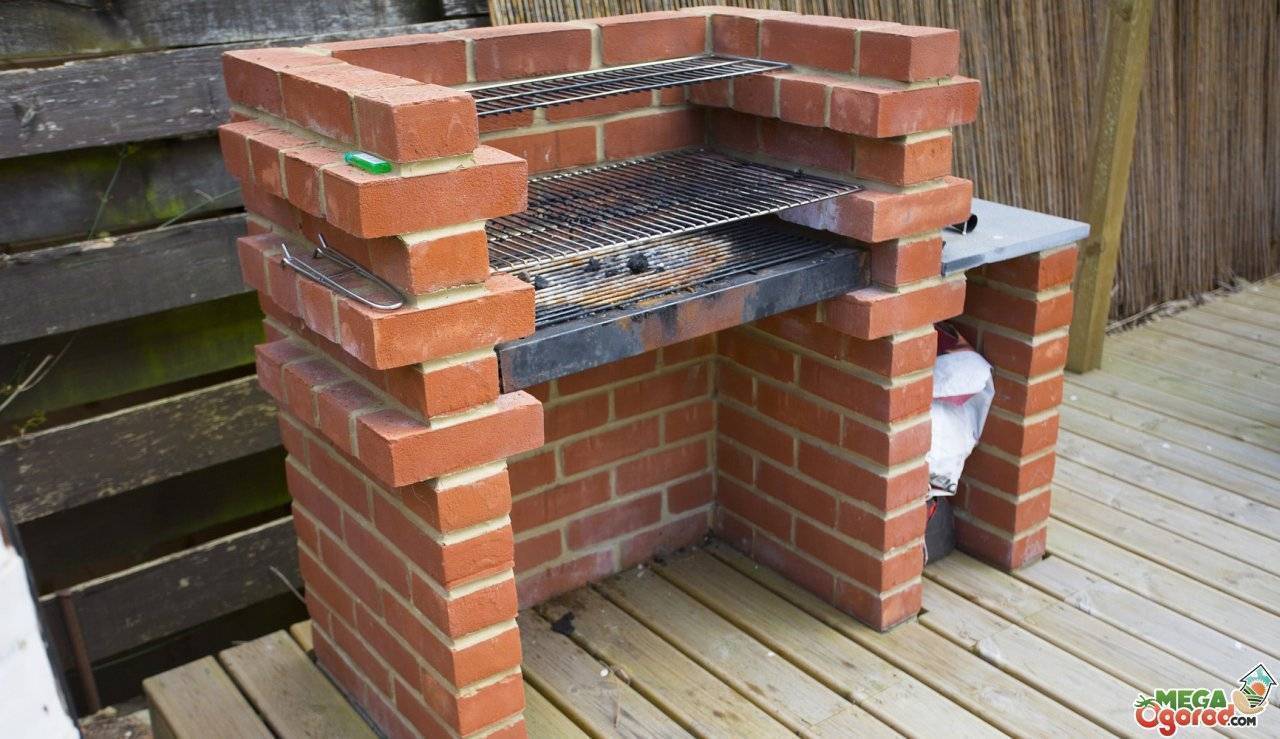

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

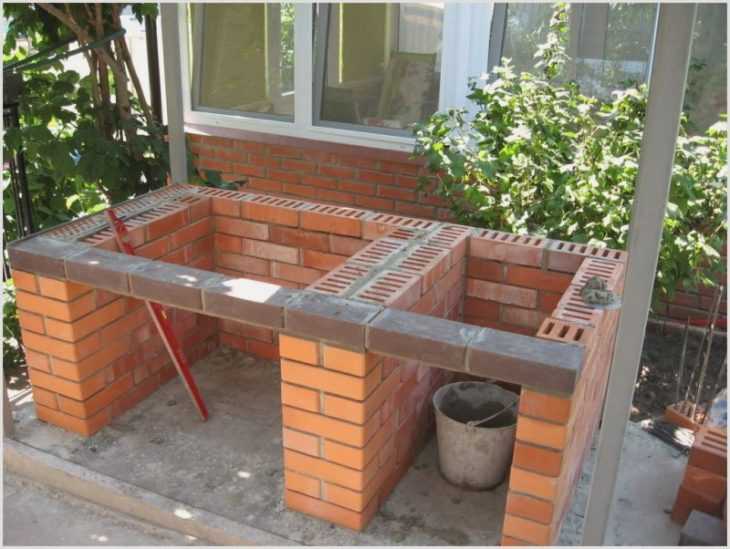

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

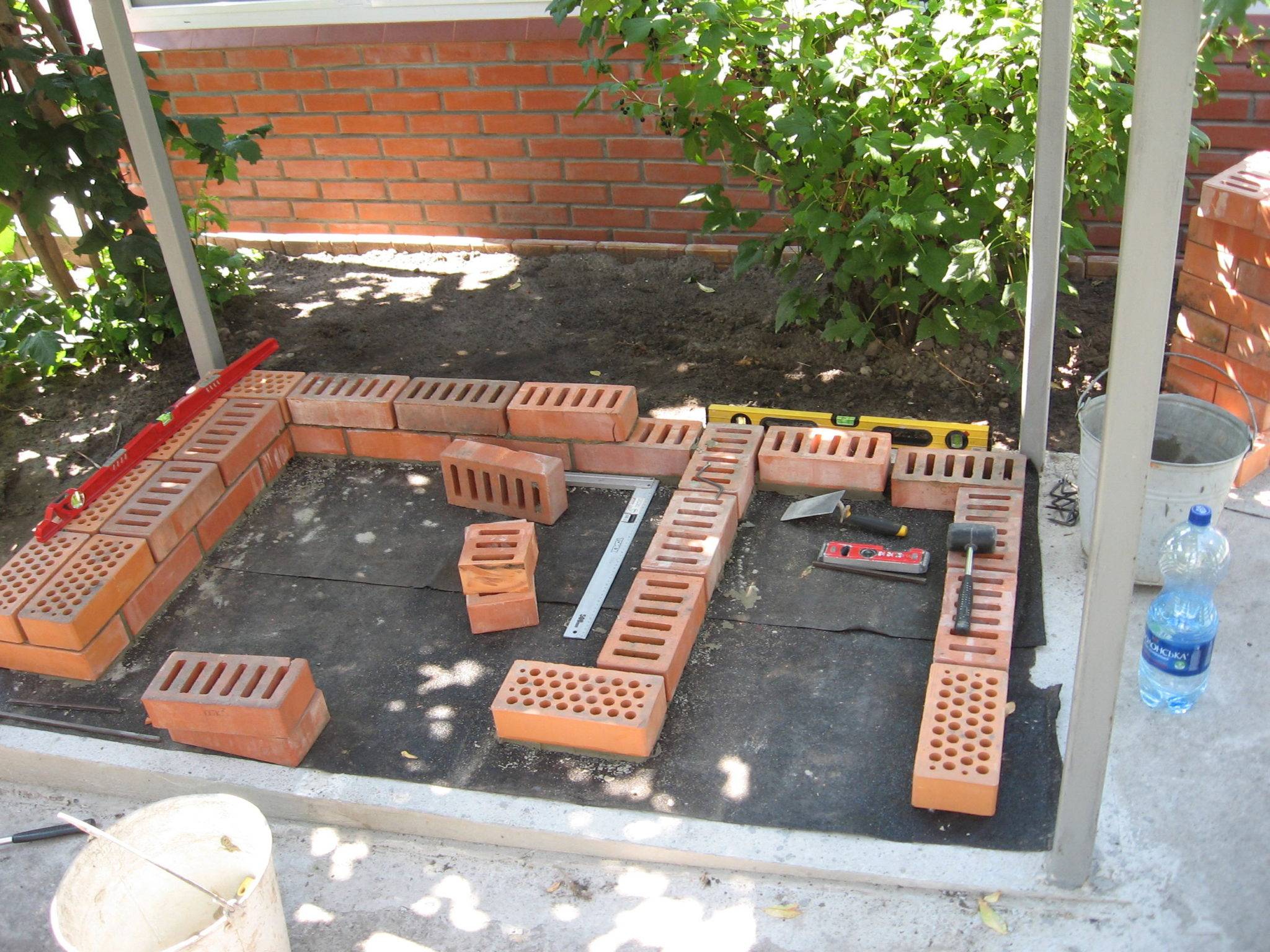

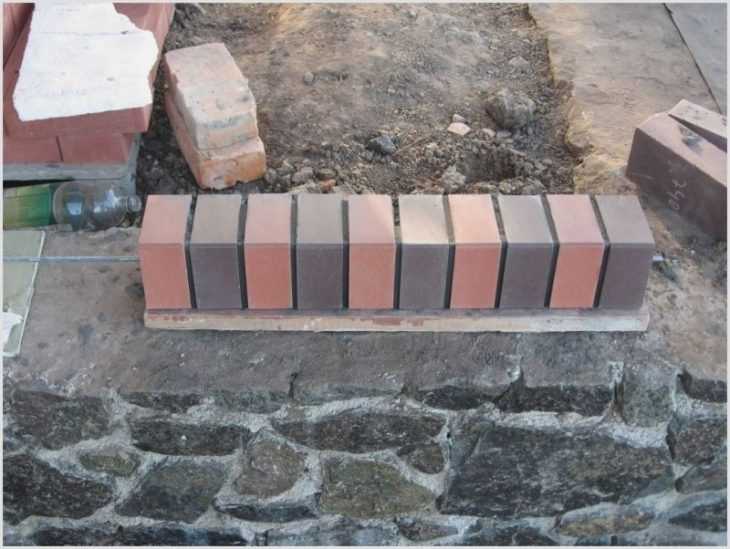

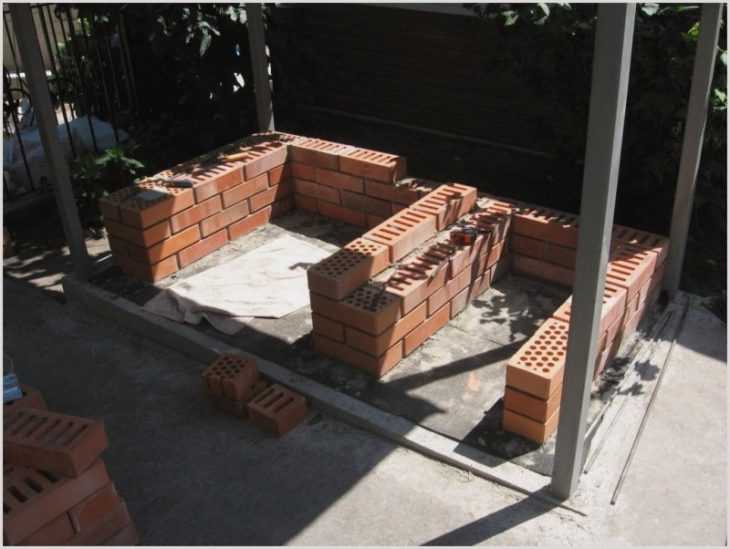

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

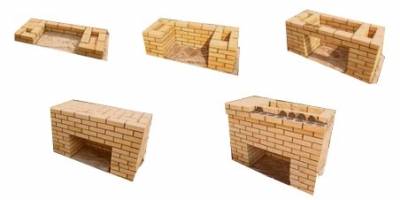

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

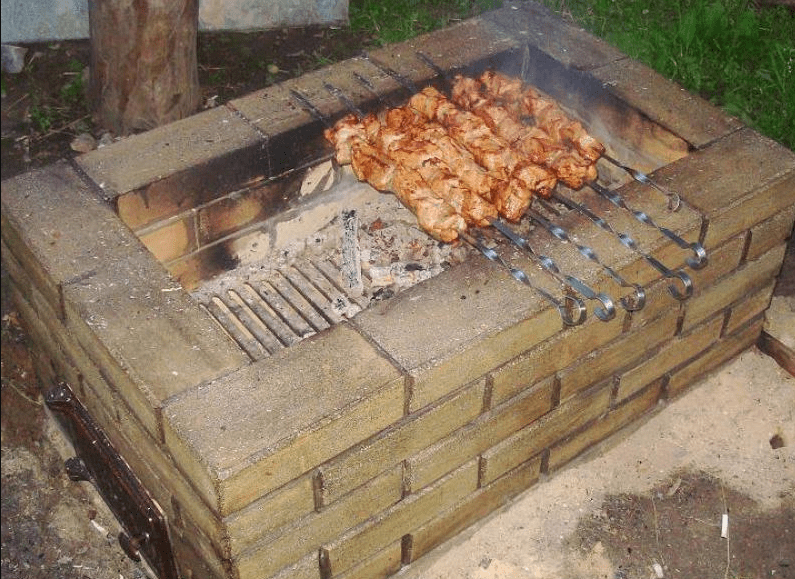

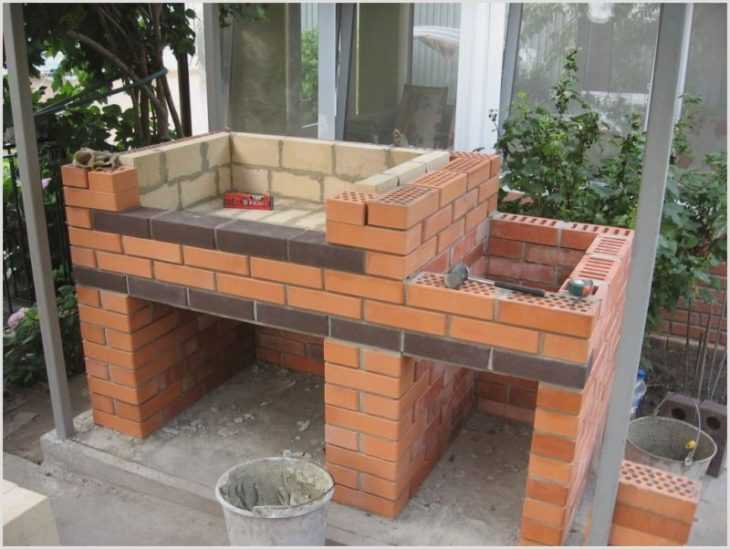

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

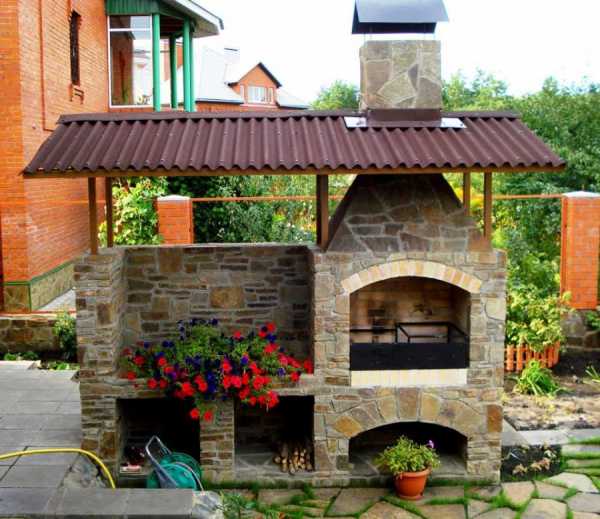

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

1. Кладка мангала по рядам.
2. Кладка камер печи, мангала и коптильни.
3. Установка дверей.
4. Формирование дымоотводных каналов.
5. Выполнение арки.
6. Перекрытие печи, коптильни, мангала.
7. Кладка дымосборника и трубы.
8. Установка остального оборудования.
9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

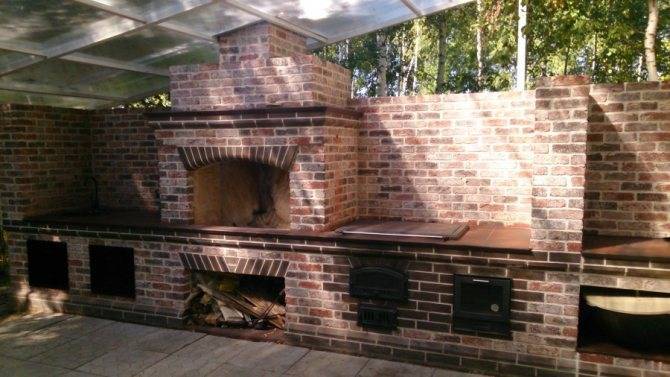

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

Материалы для строительства

Как уже говорилось, основание для мангала надо бетонировать или хотя бы трамбовать и отсыпать щебнем. Поэтому первым в списки необходимых материалов стоит назвать цемент – как для бетонирования, так и для скрепления кладки. Для заливки допустимо применение марки цемента М50…М100, для кладки – М100…М150.

Так же для раствора необходим песок. При кладке из кирпича или любых блоков (кроме бутового и дикого камня) используют песок с размером зерна 2,5 мм. Для камня допустима зернистость 5 мм.

Для относительно недолговечных сооружений можно использовать практически любой кирпич или камень – хоть обломки битых блоков, оставшихся от строительства – и обычный цементный раствор. Если же постройка планируется надолго и всерьез, лучше потратиться на шамотный (огнеупорный) кирпич.

Класть его на цементно-песчаный раствор нельзя, оптимальным вариантом смеси для кладки считается глина с песком. В строительных и специализированных, ориентированных на печников, магазинах можно найти разнообразные варианты сухих смесей для кладки огнеупорного кирпича.

Решетки для мангала могут быть самыми обычными, купленными в ближайшем хозяйственном магазине, или самодельными, из черных сплавов или нержавеющей стали.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

• плитка;
• кирпич;
• камень натуральный и искусственный;
• штукатурка;
• специальные составы.

Алгоритм укладки:

1. Обработка стены грунтовкой.
2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
3. Укладка камня или плитки, плотно прижимая ее к поверхности.
4. Очистка швов от клея и заполнение мастикой.
5. Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

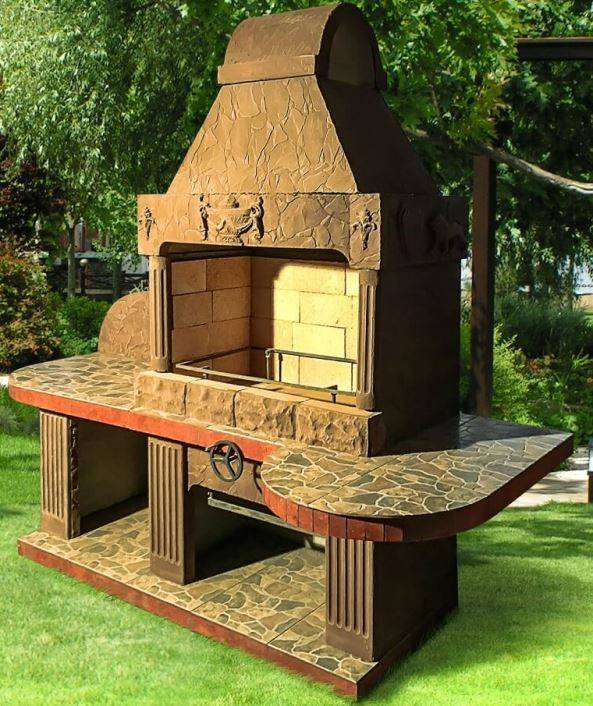

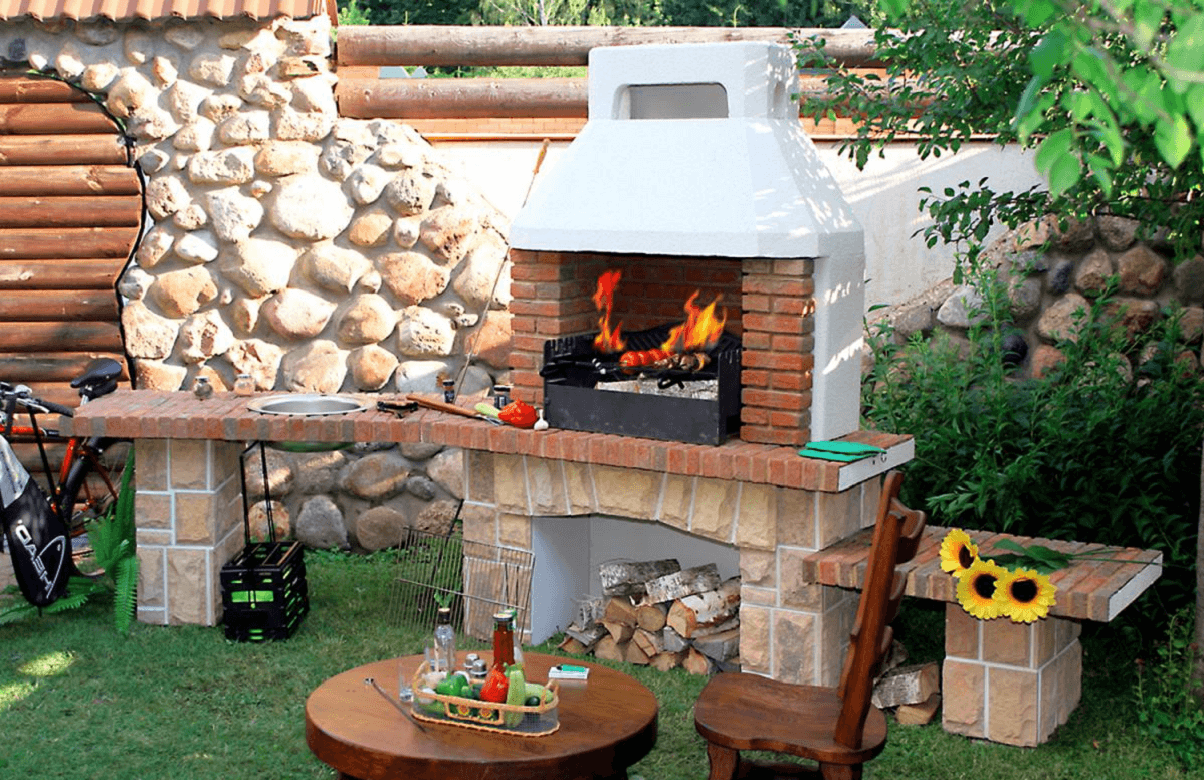

Примеры интересной отделки барбекю.

• Камень натуральный для отделки

Фундамент

Мангалу для загородного дома необходим прочный фундамент. Этапы работ по обустройству фундамента:

• роется котлован, размеры которого указаны в проектной документации;
• дно котлована покрывается слоем щебня и камня;
• в случае неровности стен монтируется опалубка;
• в котлован поочередно укладывается слоями металлическая сетка и заливается раствором (цемент – 1 ч., песок 3 ч.);
• готовый фундамент накрывается полиэтиленом или рубероидом;
• в жаркое время года в процессе застывания бетона, которое продолжается до 2 недель, его смачивают водой;
• глину необходимо замочить на 1 неделю до использования;
• затем смешать с песком до густоты сметаны;
• качество смеси проверяется следующим образом: цилиндр диаметром 10 мм, изготовленный из раствора должен сохранить форму, и не должен покрываться трещинами.

Происхождения барбекю

Слово «барбекю» переводится как «варварский». Оно подразумевает под собой варвара (чужеземца), который готовит пищу на костре под открытым небом. Горожанам казались необычными странники с подобным способом приготовления пищи, однако позже кулинария на углях завоевала сердца многих людей. Однако чем отличается барбекю от классического мангала? Разберем подробнее этот вопрос.

Барбекю, в свою очередь, подразумевает размещение продукта в глубине под бортиком примерно 20 см. На первый взгляд, это различие кажется малозначимым, однако с кулинарной точки зрения разница огромна: в то время, как продукт, приготовленный на мангале, не подвергается воздействию дыма, продукт, сделанный на барбекю, содержит в себе легчайший дымок.

Нельзя забывать о роли бортика в мангале: так как бортики создают объем горячего воздуха, мясо получается более сочным и румяным, в то время как мангал «высушивает» блюдо. Следовательно, со стороны кулинарии, барбекю может подарить вам румяные и сочные блюда, пропитанные приятным дымком.

Как выглядит барбекю

Простое барбекю можно сделать самостоятельно из остатков кирпича и арматуры.

Самый обыкновенный и простой вариант барбекю представляет собой ящик, в котором открыта верхняя часть. Он выкладывается своими руками из кирпича, камня, бетонных блоков. При кладке необходимо помнить о высоте конструкции, а также о том, что она должна быть устойчивой и хорошо стоять на земле.

Особое внимание нужно обратить на высоту, на которой планируется расположить металлическую решетку для готовки пищи. Чаще всего решетка располагается на высоте 9-10 рядов кладки кирпича. В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться

В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться.

Поддоны для складирования углей и решетки для гриля следует размещать на специально предназначенных выступах из кирпичей либо закреплять на металлических стержнях, которые устанавливаются в швах между рядами кирпича, располагающимися поблизости. Решетки и гриль не должны быть закреплены намертво к печи, потому как их должно быть удобно разбирать в то время, когда ими не пользуются. В сырое время года части, выполненные из метала, следует уносить в дом, чтобы предотвратить образование ржавчины.

Трубу вытяжки изготовливают и из огнеупорного кирпича с колпаком из металла наверху.

Стационарное барбекю больших размеров обязательно должно иметь под собой хорошее основание – бетонный ленточный фундамент либо подушки армированного бетона. Садовую печь иногда пристраивают к одной из стенок каменной либо кирпичной постройки для того, чтобы обеспечить защиту очага от ветра (в таком случае следует особенно следить за соблюдением пожарной безопасности).

Части конструкции, которые соприкасаются с огнем, лучше всего выкладывать из специального огнеупорного кирпича.

Большое количество мастеров предпочитает достраивать своими руками вытяжку над очагом. Наиболее распространенным вариантом является металлический зонт. Однако трубу можно изготовить и из огнеупорного кирпича с колпаком из металла наверху (будет возможность рассекать искры и защитить огонь и печь от осадков).

Не рекомендуется использовать асбоцементные трубы для устройства вытяжки, потому как несмотря на то, что они имеют неплохие теплоизоляционные свойства, они вредят здоровью людей.

Топливом для барбекю будет древесный кусковой уголь или угольные брикеты, которые жарче горят. В случае, если выложить поддон фольгой из алюминия, она будет хорошо чиститься и отражать тепло. В продаже существует и специальный уголь, который хорошо разгорается.

Лучше всего уголь на поддон укладывать не кучей, а слоями, при этом поджигать сразу в нескольких местах. Начинать готовку можно уже через 45 минут.

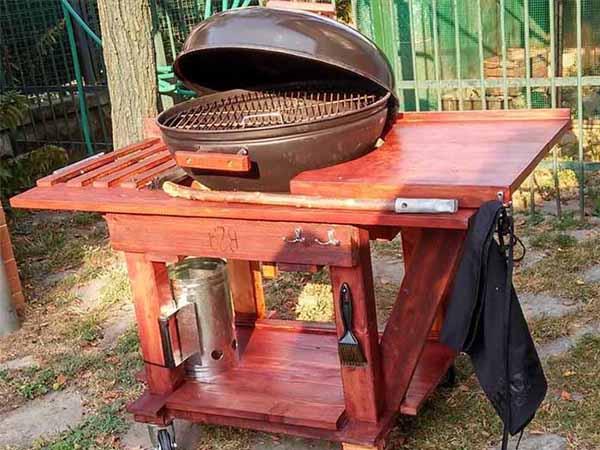

Готовые подобные конструкции

Барбекю на газе упрощают процес приготовления пищи, но недают того аромата, что барбекю на древесном угле.

Существуют конструкции, которые работают на сжиженном газе. Можно найти готовые модели, которые отапливаются с помощью бутана или пропана из баллонов (обычно это модели небольших размеров и имеют вид элегантных тележек либо простых жаровен).

Газ можно подключить с помощью нажатия кнопки, а уже через 10-15 минут можно начинать готовить. Изредка могут встречаться модели, которые подсоединяются не к баллонному, а магистральному газу.

Электрическое барбекю имеет довольно сложную конструкцию. Такие печи снабжаются таймером, механическим вертелом, грилем и прибором контроля температуры. На электрическом устройстве можно начинать готовить также через 10-15 минут после запуска.

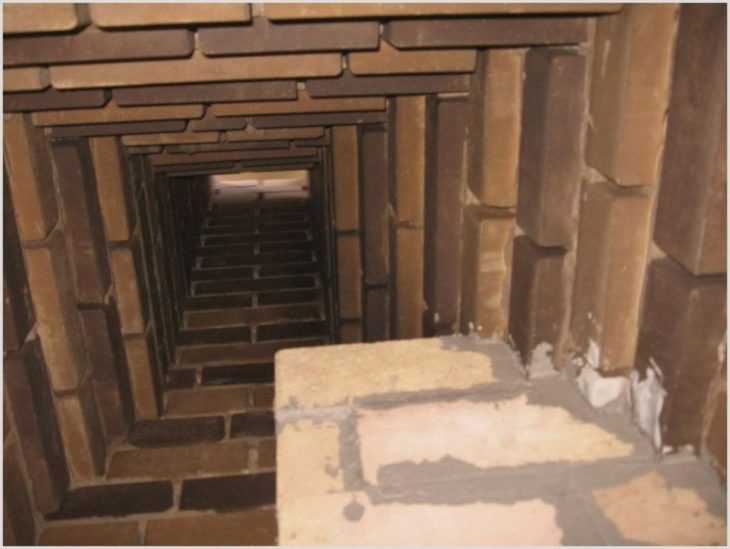

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.

Этапы строительства

Шаг 1. Делается котлован чуть больше размеров мангала. Дно плотно утрамбовывается, засыпается смесью песка и щебня и уплотняется повторно.

Шаг 2. Устанавливается опалубка с арматурой, чтобы конструкция была прочной

Шаг 3. Выполняется заливка подготовленной смесью из песка и цемента. После чего необходимо дать время, чтобы фундамент просох и затвердел

Шаг 4. Во избежание попадания влаги делается защитное покрытие фундамента. Можно использовать рубероид, обработанный битумной мастикой

Шаг 5. На подготовленном основании делается кирпичная кладка классическим методом со сдвигом первых линий. Для этого используются половинки кирпича. Существуют определенная порядная схема кладки

Шаг 6. Начиная с шестого ряда, кладка выполняется шамотным кирпичом с использованием раствора цемента и глины

Шаг 7. С седьмого ряда кладка делается только там, где будет расположен сам мангал

Шаг 8. Шамотным кирпичом выкладывается отсек для растопки

Шаг 9. Делаются выступы для шампуров и решетки

Шаг 10. Монтируем дымоотвод, пользуясь подготовленной информацией.

Законченный мангал должен хорошо просохнуть. Обычно для этого достаточно недели в среднем, зависит от погодных условий. После чего можно начать пробную топку в умеренном режиме. При этом из кладки испарится оставшаяся влага.

После проведенных мероприятий, мангал готов к работе. Можно приступать к жарке первой партии шашлыка.

Рассмотрен мангал простого типа, со стандартными функциями. Такой можно спокойно сделать своими руками. Для этого не нужно владеть специальными знаниями и опытом. Желания, терпения и внимательности на всех этапах будет вполне достаточно, чтобы получить качественный результат.

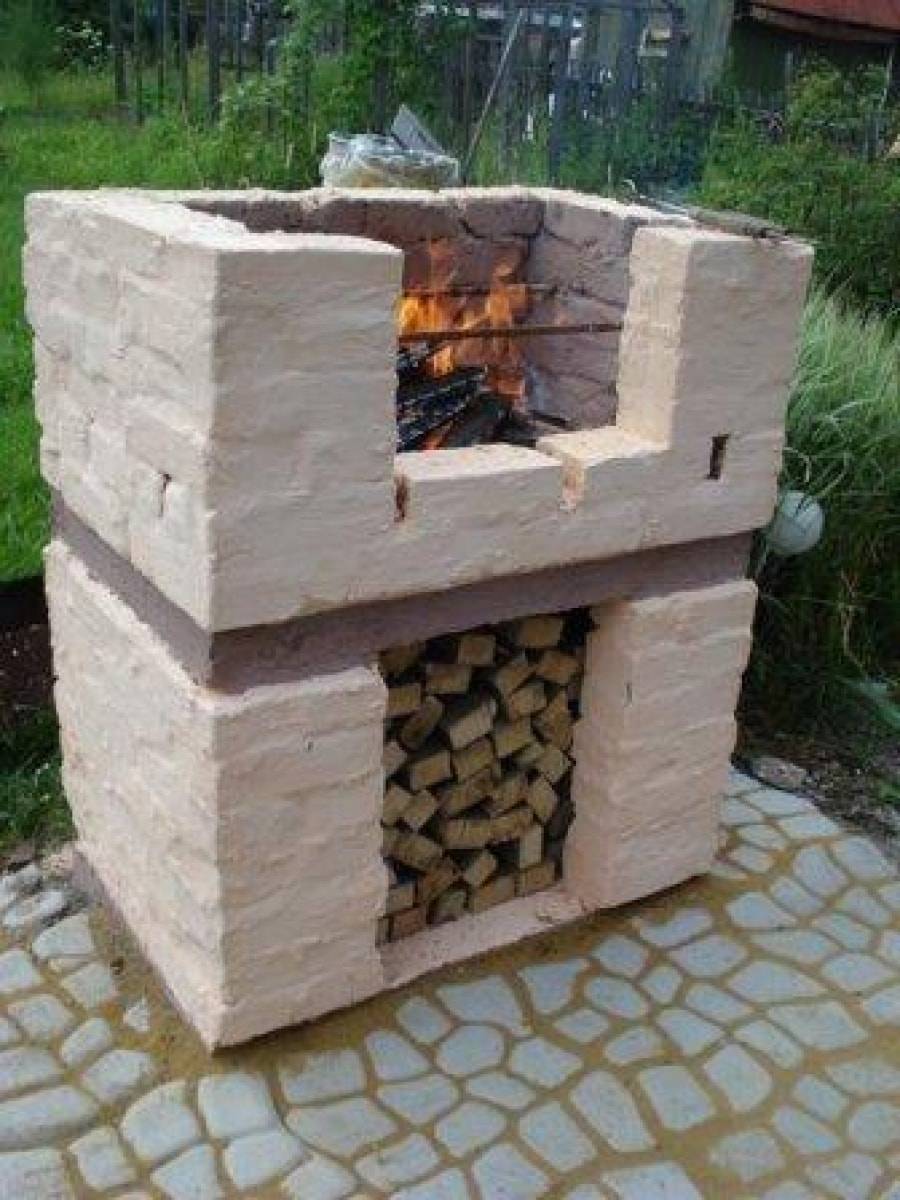

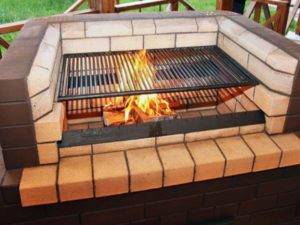

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

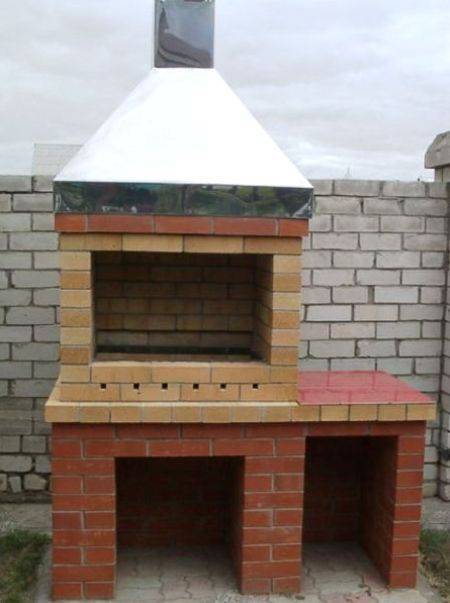

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

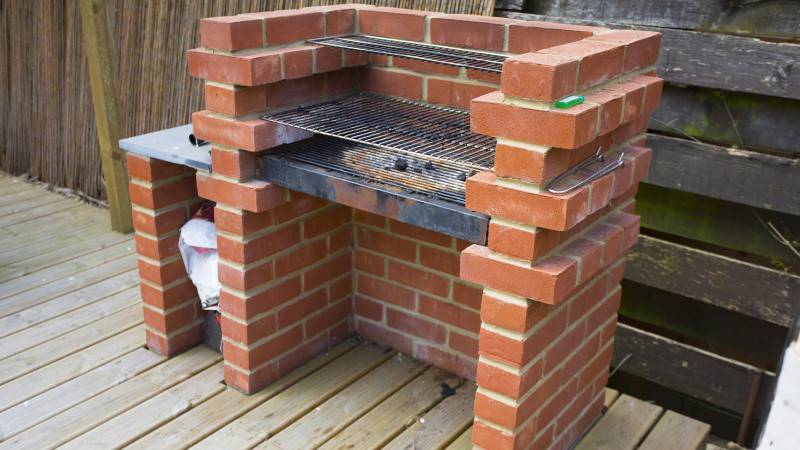

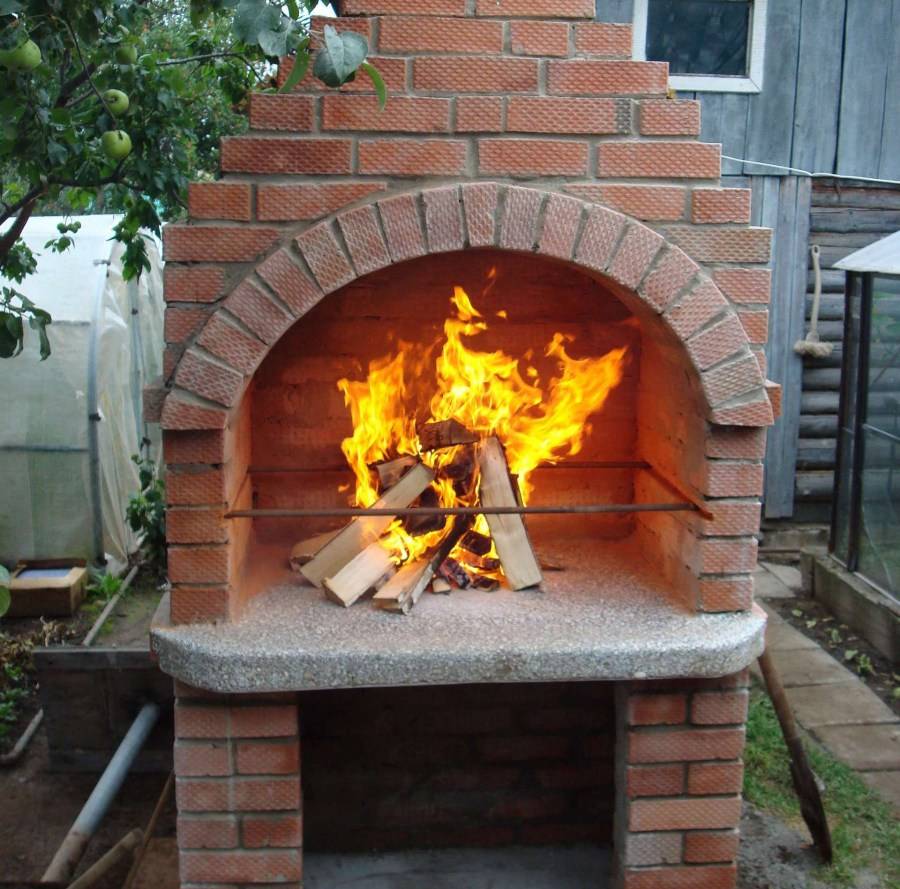

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

• огнеупорный кирпич для создания топливника — 53,5 шт.;
• раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
• металлическая труба 15-20 см в диаметре — 1 шт.;
• доска для формирования опалубки — 1 шт.;
• крупнозернистый песок — 17 кг;
• арматурная сетка — 2 м;
• листовой металл — 1 шт.;
• столешница — 1 шт.;
• решетка для печи для сбора углей — 1 шт.;
• силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
• облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

• лопата;
• строительный уровень;
• веревка;
• рулетка;
• молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки

Вопросы и советы по кладке мангала барбекю самостоятельно

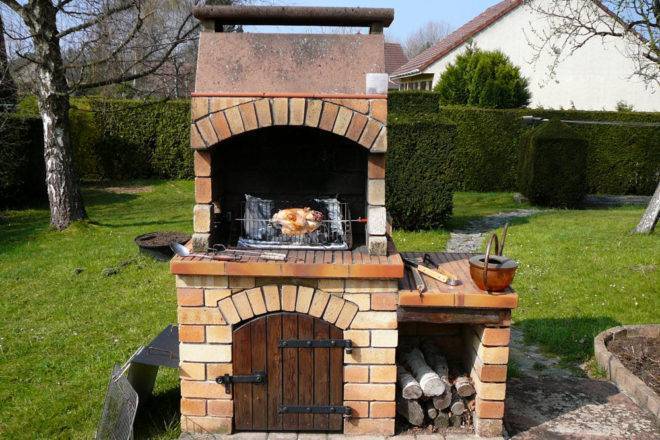

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

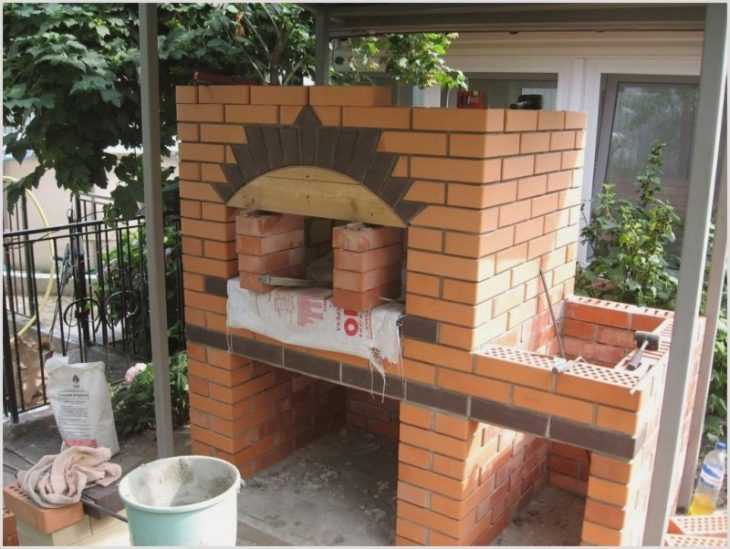

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

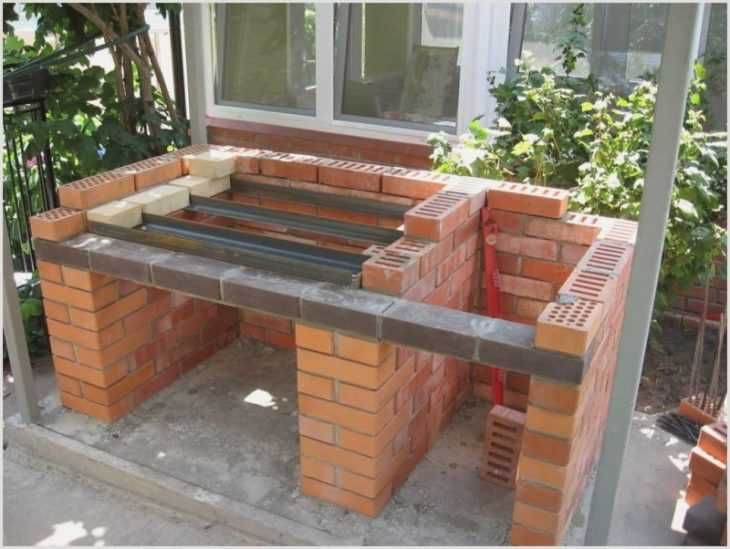

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.
