Саморезы для гипсокартона: виды и пошаговая инструкция по применению

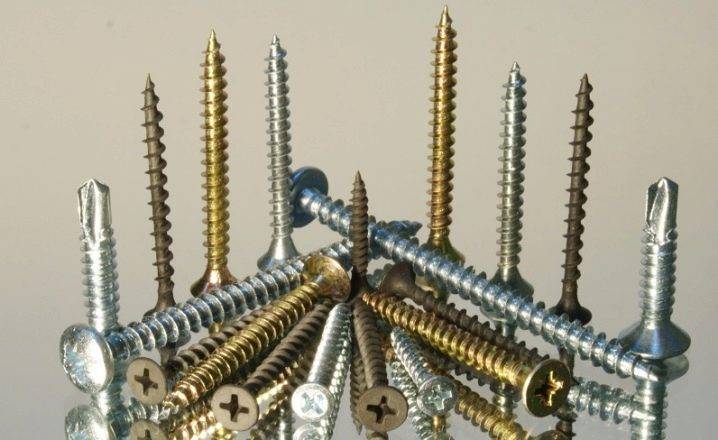

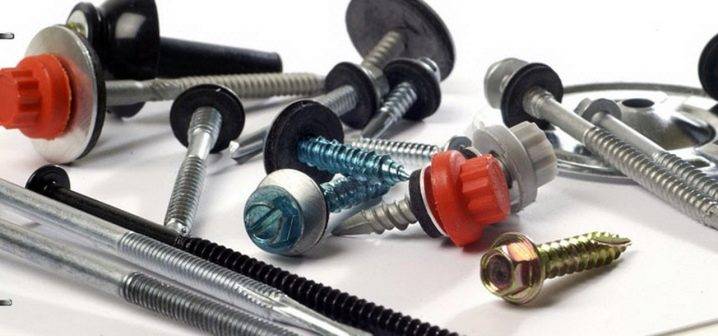

Виды саморезов для крепления гипсокартона

Гипсокартонные листы могут фиксироваться разными материалами, в зависимости от сложности выполняемой конструкции. Виды саморезов чаще всего используют следующие:

1. Саморезы ГКЛ по металлу.
2. Саморезы для гипсокартона “Бабочка”.
3. Саморезы “клоп или “блошки”.

Каждый из этих крепежных элементов имеет свои особенности, а саморезы для гипсокартона имеют разные размеры, вариант крепления. Вопрос о том, какие саморезы нужны, можно решить, изучив характеристики каждого из них.

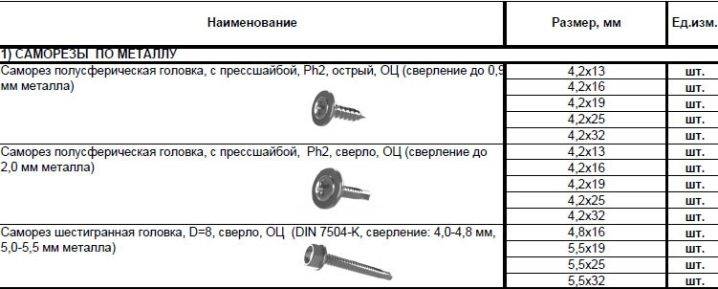

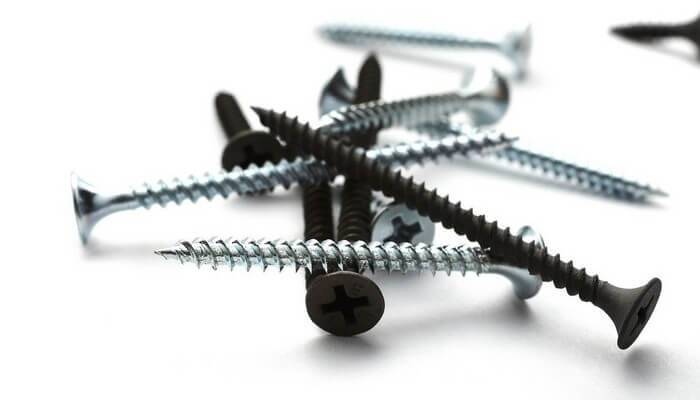

Саморезы ГКЛ металл

Такие элементы фиксации используются, когда происходит крепление гипсокартона к каркасу или на предварительно подготовленные стены. Саморез ГКЛ металл по праву можно именоваться универсальным крепежным элементом.

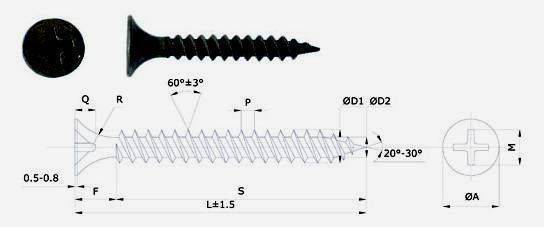

Чертеж с размерами самореза по металлу для гипсокартона

Используется саморез на этапе, когда требуется фиксация гипсокартонного листа на каркасе из металла. При этом толщина направляющих профилей не может составлять более чем 1 миллиметр.

Обратите внимание на видео: разновидности саморезов по металлу, особенности резьбы, советы по креплению листок ГКЛ

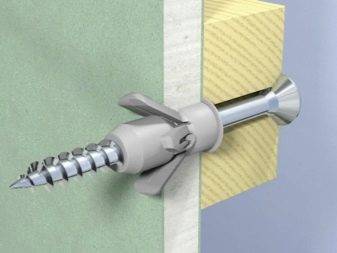

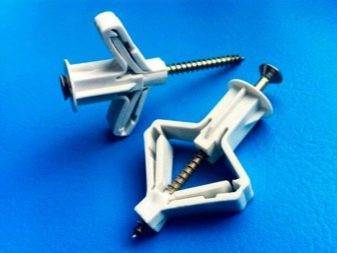

Саморез-бабочка

Когда обшивка из гипсокартона имеет финишный вид, иногда возникает необходимость закрепить на гипсокартон какие-либо предметы. Закрутить саморез в гипсокартон, когда конструкция уже имеет завершенный вид – неразумно и неудобно. Именно в ситуации, когда прямо на стену или потолок нужно повесить картины, телевизор, карниз, лампы, бра, полочки, идеальным креплением станет фиксация предметов на саморезы-бабочки

Важно учитывать, что гипсокартон довольно хрупкий материал, поэтому не нужно перегружать его различными аксессуарами и другими тяжестями

Смотрите в видео: подробный мастер-класс крепления в гипсокартон самореза-бабочка.

Особенности использования

Вкручивают саморез бабочку, просверливая в потолке или стене отверстие, размеры которого в диаметре должны совпадать с толщиной дюбеля. Размер углубления должен быть на 5 миллиметров больше, чем длина саморезов бабочек;

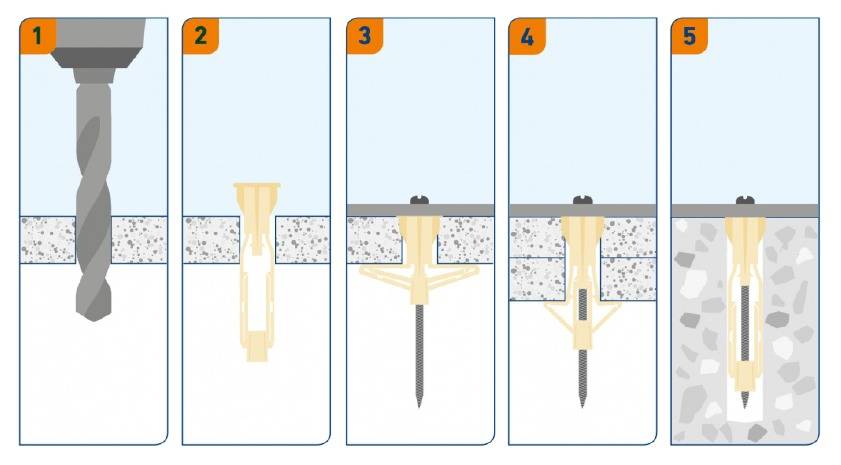

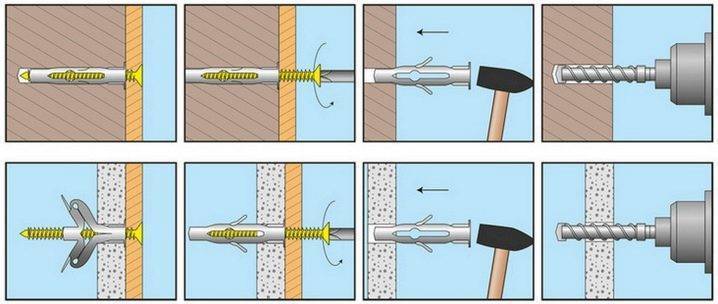

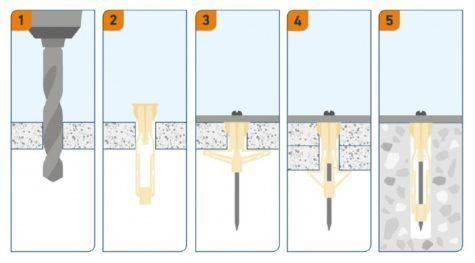

Этапы вкручивания самореза-бабочка

Расход саморезов на 1 кв

м гипсокартона рассчитывается в зависимости от веса прикрепляемых конструкций на поверхность;
Важно в расчетах учесть, что перед тем, как крепить к гипсокартону саморезы-бабочки, необходимо знать их размер. Длина составляет 10 миллиметров

Толщина крепежа 8-10 миллиметров
Это стандартные размеры крепежного элемента;
Тем не менее, если нужно закрепить на поверхности тяжелый предмет, можно вкрутить саморез-бабочку нестандартных размеров;
Чертеж с размерами и способом крепления самореза-бабочка

Стоит обратить внимание — вот на что. На саморезах бабочках есть лепестки, которые фиксируются на внутренней стороне ГКЛ, а специальные бортики не дают саморезу прокручиваться, что образует надежный элемент для подвески требуемых предметов на стену.

Особенности использования

• Закрутить саморез в гипсокартон можно с помощью крестообразной отвертки. Такими крепежными элементами можно работать с металлом каркаса, толщина которого не превышает 0,9 миллиметров;
• саморезы для крепления гипсокартона (клопы) следует использовать исключительно на ровной, предварительно очищенной поверхности;
• такие саморезы следует использовать исключительно для фиксации направляющих металлических профилей. Не стоит их закреплять на местах, поверх которых будет крепиться лист гипсокартона.

Видео о том, как применять саморезы типа “клоп”, хитрости монтажа.

Размеры обрешетки под гипсокартон

Рассмотрим расчеты геометрических размеров обрешетки на примере отделки потолка.

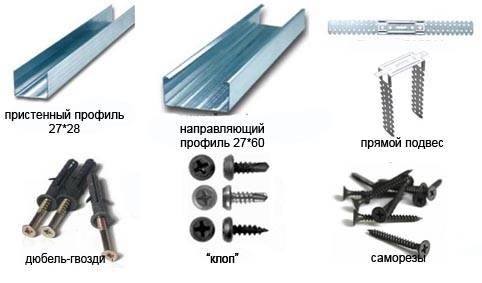

Для устройства потолочной гипсокартонной конструкции необходимо приобрести 2 вида металлического профиля:

• С маркировкой ПП;
• С маркировкой ПН.

Так как ПН-профили являются направляющими, то их общая длина должна быть равна периметру помещения.

Количество штук определяется по формуле:

N=P/x; где N – необходимое количество элементов (штук); P – периметр комнаты, равный сумме всех ее сторон; x – длина одного элемента (чаще всего встречаются 3-х и 4-х метровые профили).

Для определения числа деталей ПП нужно определиться, каким образом будет производиться их монтаж.

Обычная укладка

Для нее характерна первоначальная установка направляющих элементов по всему периметру комнаты, а затем укладка ПП-профилей с шагом в 0,6м (так как ширина стандартного листа гипсокартона 1,2м, а ПП –профиль должен располагаться строго посреди него).

Расчетная формула требуемого метража ПП-профилей:

L1=N*B, где L1 – требуемое количество погонных метров ПП элементов, N – число серединных элементов, определяемое с учетом шага конструкций, B – длина комнаты.

Также нужно учитывать, что для обеспечения нормальных жесткостных характеристик гипсокартонного потолка потребуется установка поперечных деталей, шаг которых должен быть 0,5 или 0,6м.

Расчет метража ведется по формуле:

L2=N*A, где L2 – требуемая длина поперечных ПП профилей, N – число поперечников, определяемое их шагом, A – ширина комнаты.

Искомое количество штучных ПП элементов находится по формуле:

L=(L1+L2)/x, где x – длина одного элемента (чаще всего 3 или 4 метра).

Сложная укладка

Расчет количества элементов схож с вариантом обычной укладки. Однако здесь нужно учесть, что при усложненной укладке профили должны находится под каждым из краев гипсокартонного листа.

Также потребуется более частый шаг второстепенных элементов (0,3 или 0,4 м). В результате получится более мощная обрешетка, которая сможет выдерживать значительные нагрузки.

Для стены и перегородки расчет ведется аналогично, только вместо периметра комнаты нужно использовать периметр вертикальной стены помещения.

Также при сооружении простенка полученное количество элементов нужно умножить на 2, так как будет производиться двусторонняя установка листов гипсокартона.

Инструкция по монтажу гипсокартона с применением профилей в видео ниже:

Виды и применение профилей для гипсокартона

Элементы для крепления гипсокартонных листов изготавливают путем холодного проката длинной металлической ленты, толщина которой находится в пределах 0,55 — 0,8 мм.

Одним из самых известных производителей является фирма КНАУФ, создающая прокатные профили для зданий различного назначения. Процесс изготовления ведется в строгом соответствии с регламентирующим нормативным документом ТУ 111-004-04001508-95.

В зависимости от места применения профили для гипсокартонных листов подразделяются на:

• Потолочные;
• Стеновые.

Также существует классификация металлопрофилей по назначению:

• Для отделки существующих стеновых и потолочных конструкций;
• Для создания новых перегородок в помещении.

Как и любая другая каркасная конструкция, металлическая обрешетка для крепления гипсокартона состоит из множества различных элементов. Они отличаются друг от друга по толщине, форме изгиба и степени несущей способности. Рассмотрим подробнее каждый из видов.

Направляющие c UD или ПН маркировкой

На основе UD-деталей создается весь последующий каркас, формирующийся путем крепления к ним остальных элементов.

Имеет значительную несущую способность, позволяющую сохранять всю систему в первоначально заданном геометрическом состоянии, не позволяя развиваться изгибным деформациям внутри обрешетки.

Часто такие детали имеют перфорированную структуру, позволяющую гораздо проще крепить их к обшиваемым конструкциям.

Размерные величины:

• Высота швеллера – 27 мм;
• Ширина профиля – 28 мм;
• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса – 2,5 м.(1,1кг), 3 м. (1,2кг), 4 м. (1,6кг), 4,5м. (1,8кг).

Направляющие детали с UW или ПН маркировкой

Применяется для стеновых конструкций, а также основой для сооружения перегородок. По принципу работы аналогичны профилю UD, однако имеют немного другие геометрические характеристики:

• Высота швеллера – 40 мм;
• Ширина профиля:

1. 50 мм;
2. 75 мм;
3. 100 мм.

• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса:

1. 2.75 м. (1,68кг), 3 м. (1.83кг), 4 м. (2.44кг), 4,5 м. (2,75кг);
2. 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
3. 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг).

Профиль стоечный CW или ПС

Жесткостной элемент обрешетки, служащий для усиления всей конструкции. Установка стоек осуществляется путем закрепления в направляющих профилях с шагом в 400 мм.

Размерные характеристики:

• Высота – 50 мм;
• Ширина профиля:

1. 48,8 мм;
2. 73,8 мм;
3. 98,8мм.

• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса:

1. 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
2. 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг);
3. 2.75 м. (2,67кг), 3 м. (2,91кг) и 4 м. (3.88кг), 4,5 м. (4,37кг).

Несущий CD или ПП

Как понятно из названия, этот вид каркасной детали воспринимает на себя нагрузки от всей конструкции облицовки или перегородки. Помимо CD (по фирме КНАУФ) встречается ПП маркировка, которая наиболее полно раскрывает назначение таких профилей.

ПП маркировка расшифровывается как «Профиль потолочный», то есть эти элементы могут использоваться не только для стеновых конструкций, но и для потолка.

Размерные характеристики:

• Высота – 27 мм;
• Ширина профиля – 60 мм;
• Толщина металлической детали – 0,5-0,6 мм;
• Стандартная длина и масса – 2,5 м.(1,65кг), 3 м. (1,8кг), 4 м. (2,4кг), 4,5м. (2,7кг).

Профиль арочный

Предназначен для создания изгибов и арочных элементов. Является разновидностью CD и UD профиля. Главная отличительная черта – значительная перфорированность, а также наличие множественных боковых срезов, позволяющих свободно гнуть этот металлический профиль.

Геометрические характеристики выпуклых элементов:

• Длина – 2,6м, 3,1м, 4м.
• Радиус кривизны:

1. 0,5-1 м;
2. 1-2 м;
3. 2-3 м;
4. 3-4 м;
5. 4-5 м;
6. >5 м.

Для вогнутых элементов:

• Длина – 2,6м, 3,1м, 4м.
• Радиус кривизны:

1. 1-2 м;
2. 2-3 м;
3. 3-4 м;
4. 4-5 м;
5. >5 м.

Угловой элемент ПУ

Предназначен для монтажа на наружные углы конструктивных элементов. Защищает их от разрушения и различного рода повреждений в ходе дальнейшей эксплуатации. Угловые элементы значительно перфорированы.

Отверстия служат для дополнительного скрепления между штукатурным или шпаклевочным раствором и отделочной поверхностью.

Размерные характеристики:

Поперечное сечение:

1. 25*25*0,4 мм;
2. 31*31*0,5 мм;
3. 31*31*0.4 мм.

Длина профиля– 3 м;

Также можно встретить штукатурный угловой профиль, имеющий следующие характеристики:

• Длина – 3м;
• Поперечное сечение – 35*35 мм.

Маячковый профиль ПМ маркировки

Применяется для обеспечения наилучшего качества отделочных работ.

Позволяет вести более ровное оштукатуривание всей поверхности.

Размерные характеристики:

Поперечное сечение :

1. 22*6 мм;
2. 23*10 мм;
3. 62*6,6 мм.

Длина профиля– 3 м.

Виды крепежа и описание вариантов

Весь крепеж можно условно разделить на 4 группы:

1. Саморезы с цилиндрической головкой;
2. Вариант с пресс-шайбой;
3. Крепеж к металлу;
4. Саморезы для монтажа листов к дереву.

Первые два типа применяются при сооружении металлического каркаса, вторые два для фиксации листов на конструкции. Разберем каждый вариант отдельно.

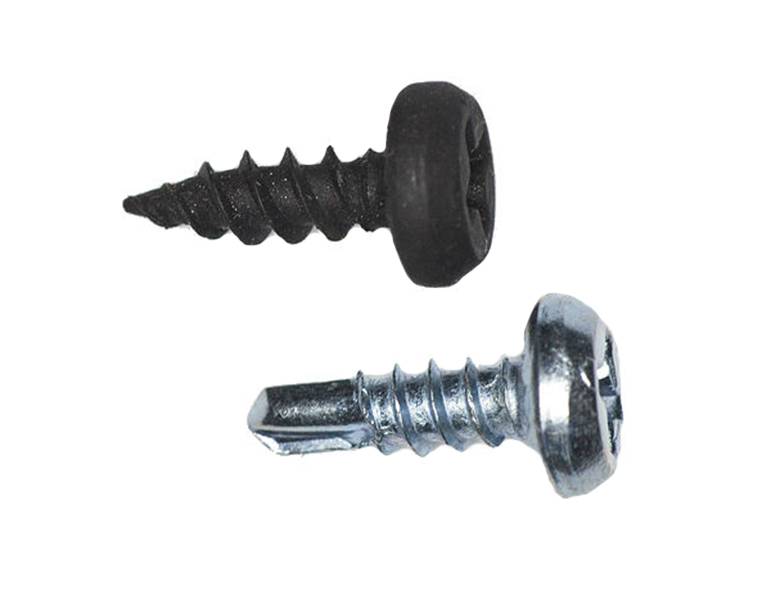

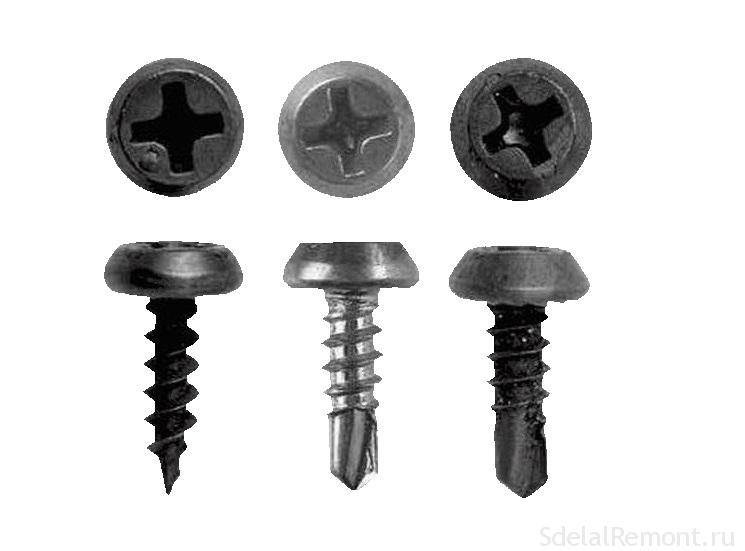

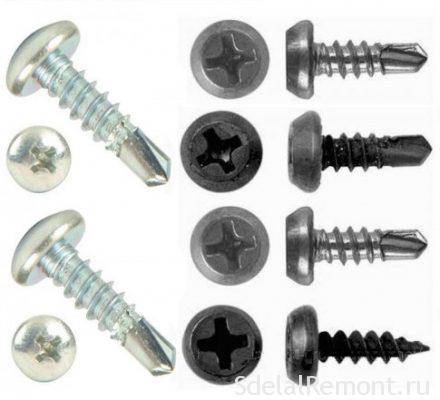

Вариант 1 — саморезы с цилиндрической головкой

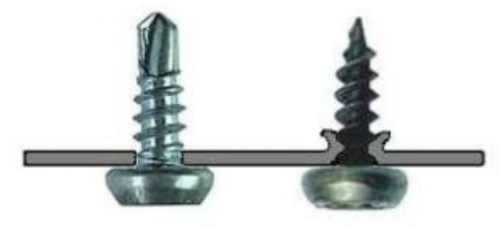

Специалисты называют этот вариант «клопы» или «семечки» из-за того, что изделия очень мелкие. Основные особенности этой группы продукции таковы:

Лично я рекомендую острые шурупы, так как они лучше входят в профиль и не делают большое отверстие, позволяя шурупу прочнее держаться в профиле, на фото хорошо видно, как входит в металл крепеж.

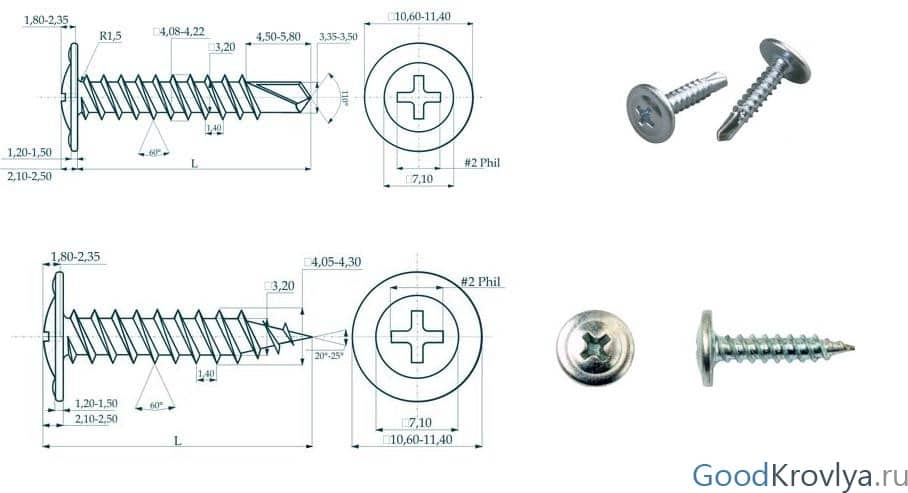

Вариант 2 — саморезы с пресс-шайбой

Такие саморезы для профиля для гипсокартона используются так же, как и клопы. Но у этого вида изделий есть целый ряд отличий:

Какими саморезами крепить профиль для гипсокартона, решать вам. Отмечу лишь, что изделия с пресс-шайбой намного дороже клопов, а по надежности соединения особой разницы нет.

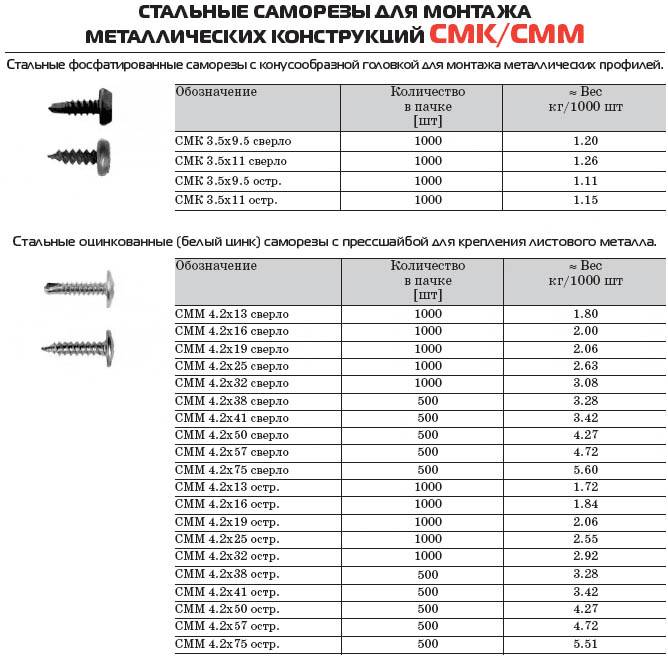

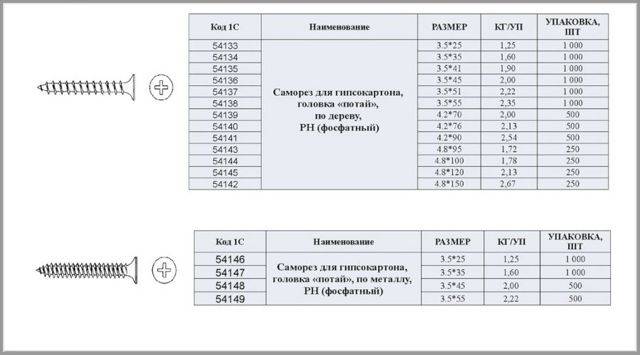

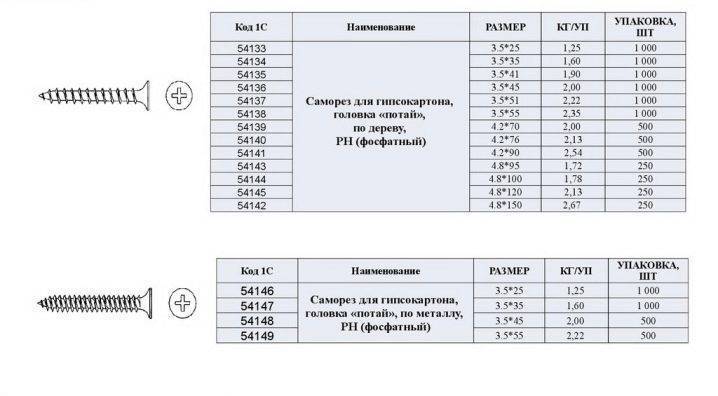

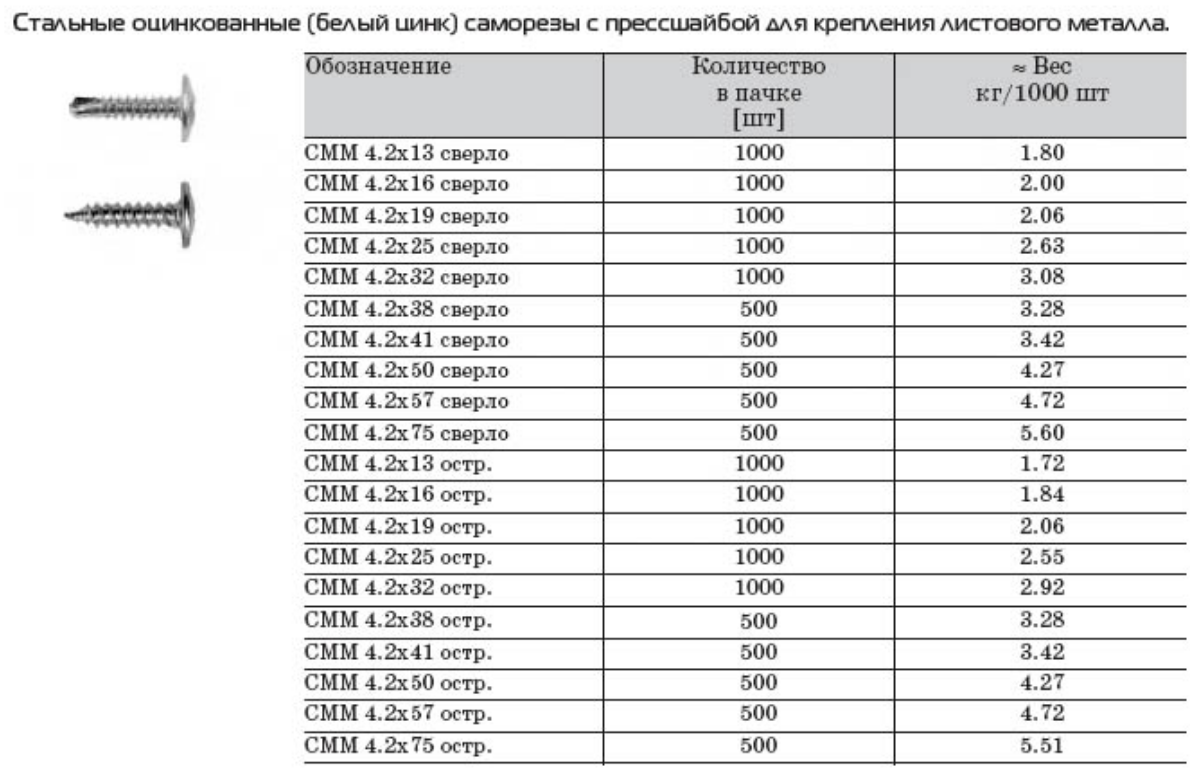

Ниже представлена таблица соотношения веса и количества, в ней есть оба варианта саморезов для каркаса. Она поможет вам провести расчеты точно, так как крепеж может продаваться как по весу, так и по количеству.

Зная соотношение веса и количества, вы без труда проведете все требуемые расчеты

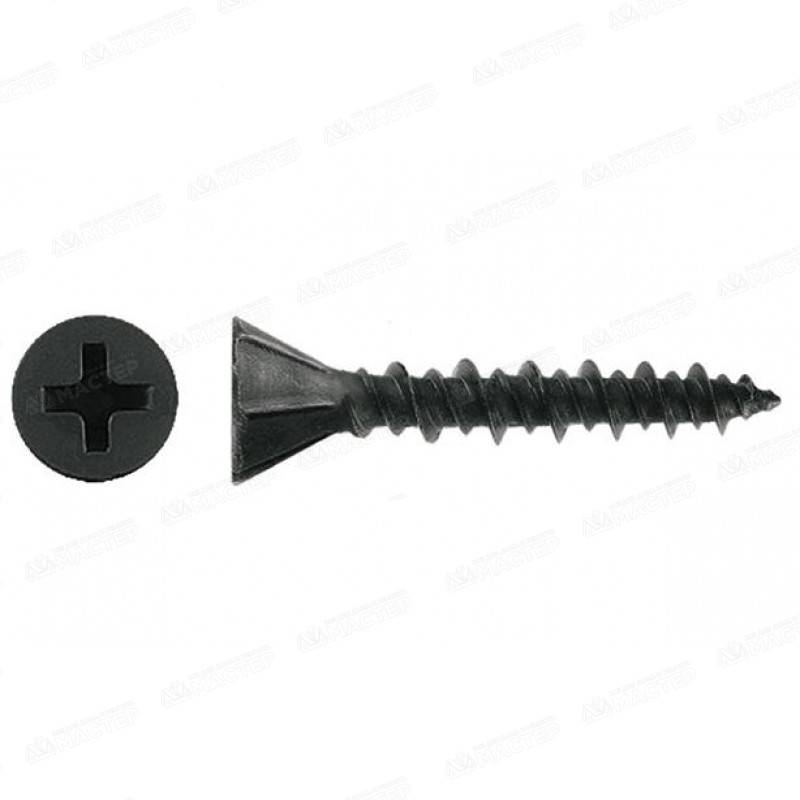

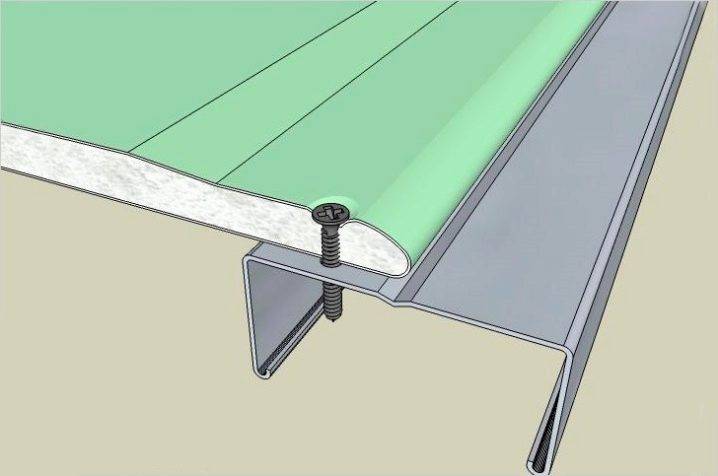

Вариант 4 — саморезы для крепления гипсокартона в профиль

Теперь разберемся, какие саморезы нужны для профиля и гипсокартона. У этого вида изделий есть следующие особенности:

Саморезы для крепления гипсокартона к профилю должны быть в два раза длиннее толщины материала. Чаще всего используется типоразмер 3,5х25 мм, если вы ставите листы в два слоя, то нужно использовать размеры 3,5х41 или 3,5х45 мм.

Такой вариант подходит только тем, кто постоянно занимается гипсокартонными работами. Насадка стоит недешево и крепеж в ленте тоже дороже, чем россыпью.

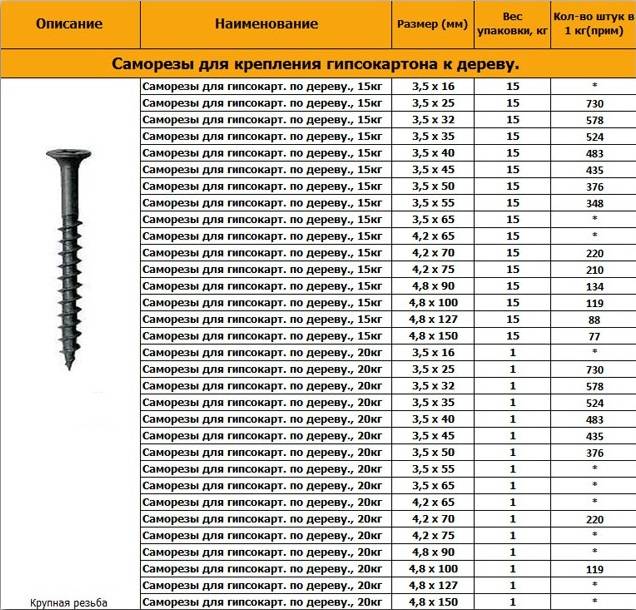

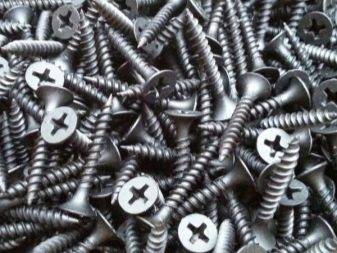

Вариант 4 — саморезы для дерева

Если вам нужно прикрепить гипрок к каркасу из деревянных брусков, то используется отдельный тип изделий, у него такие особенности:

Широкий шаг резьбы. Благодаря этому саморез легко входит в древесину и хорошо держится в ней. По этому признаку проще всего отличить шурупы по дереву от шурупов по металлу;

Широкий шаг резьбы упрощает вкручивание в дерево

Разные размеры. Как и у вышеописанного вида изделий, у этого типа может быть разная толщина — от 3,5 до 4,8 мм и длина — от 16 до 152 мм. Если вы проводите работы своими руками, то должны правильно выбирать длину. Чаще всего для стеновых листов используются шурупы 3,5х32 мм, а для потолочных 3,5х25 мм. Длина может быть и больше, если древесина рыхлая;

Вы без труда подберете оптимальную длину под любой объект

Невысокая стоимость. Этот вариант дешевле других аналогов, подходящих для дерева. При этом качество и надежность соответствуют всем установленным стандартам.

Выбирая саморезы, обратите внимание на качество резьбы — она должна быть равномерной и аккуратной. https://www.youtube.com/embed/BQsb8i6KxBc

Как выбрать и закрепить?

При самостоятельном обустройстве домашнего интерьера следует заранее определиться какими саморезами крепить гипсокартон прямо к стене.

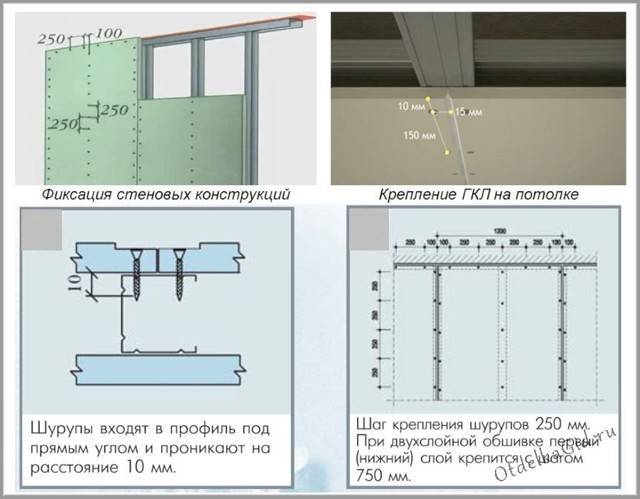

Рекомендуется заранее рассчитать количество крепежных деталей, при этом стоит предварительно замерить площадь ГКЛ. Во избежание дополнительных переплат большинство продавцов строительного рынка расфасовывают отдельные партии саморезов в промышленные упаковки по сотням и тысячи штук. А также чаще всего строительный рынок предлагает купить партию саморезов на развес. При этом возникают трудности с расчетом на 1 м². Для устранения недоразумений можно поинтересоваться у продавца о примерном количестве крепежных элементов в единице веса.

Для вычисления точного числа саморезов требуются следующие параметры:

• расстояние двух креплений относительно друг друга;

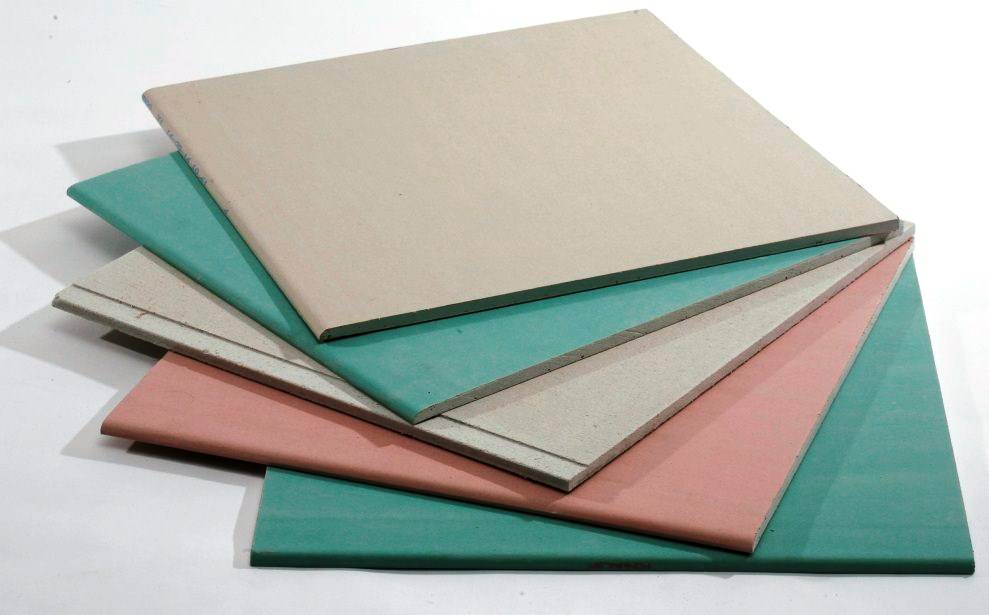

• вид листа гипсокартона;
• материал профиля;
• площадь помещения или той его части, где производятся работы.

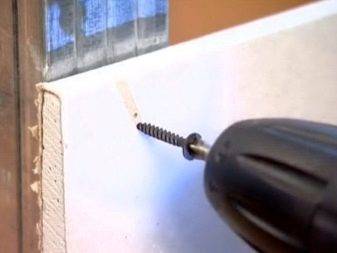

Процесс установки саморезов состоит из нескольких этапов.

• Перед началом работ следует наметить места установки саморезов. Для качественной работы опытные строители рекомендуют на отметках просверлить тонким сверлом углубления до 2 мм. Это устранит риск расшатывания самореза посредством плотного закручивания в материал.

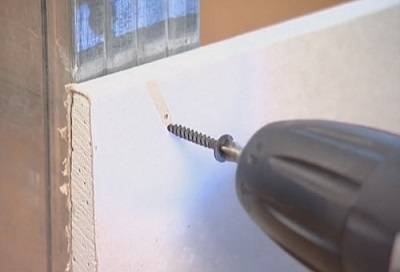

• Для удобства лучше использовать шуруповерт, имеющий обратное направление вращения, особенно при потолочной облицовке. При креплении ГКЛ на стену нужно стараться держать инструмент и саморез максимально горизонтально. Любое искажение обеспечивает шаткость конструкции.

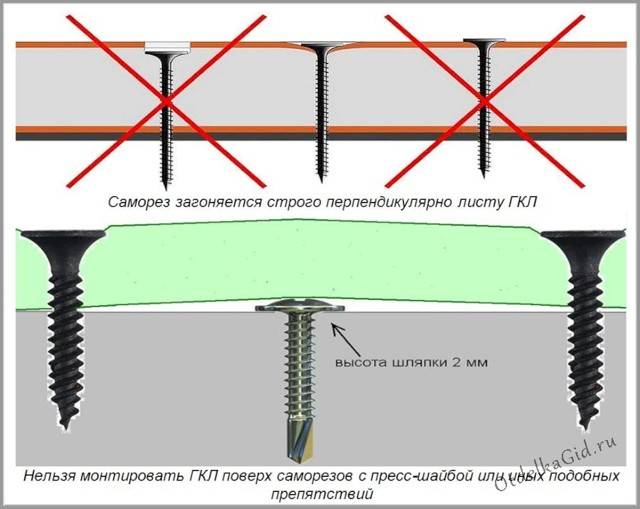

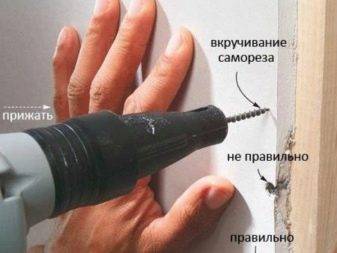

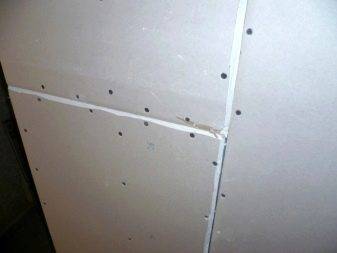

• Шляпка самореза должна располагаться на уровне с поверхностью гипсокартона или на глубине до 1 мм. Облегчить ситуацию поможет маркировка сверла на шуруповерте.
• При неудачном креплении нельзя делать новое отверстие в пределах 5 см от неправильного.
• Саморез начинают вкручивать при быстром вращении шуруповерта. Когда крепежный элемент входит в гипс, скорость сверла сбрасывают до минимальной.

Однако при установке расход саморезов может неожиданно возрасти вследствие покупки бракованных изделий

Чтобы избежать неприятных последствий, стоит обращать внимание при покупке на несколько деталей

• Цвет. Саморезы обладают ровным черным или серовато-черным оттенком, аналогичным для каждого изделия в партии. Такой цветовой градиент свидетельствует о качественном антикоррозийном покрытии технологией оксидирования или фосфатирования. При отсутствии защитного слоя в условиях повышенной влажности саморезы быстро покроются ржавчиной.
• Углубление под шлиц должно располагаться в центре шляпки, соблюдая четкое направление вверх. Некачественный шлиц не позволит правильно закрутить саморез в гипсокартон.
• Внешний вид. Изделия в партии должны сохранять одинаковую форму и параметры размеров. Даже гнутые элементы свидетельствуют о бракованной партии, они изготовлены с нарушениями на этапе производства. Некачественная продукция не имеет маркировки на шляпке. Наличие букв означает, что производитель вышел на рынок открыто и полностью несет ответственность за качество выпускаемого продукта.

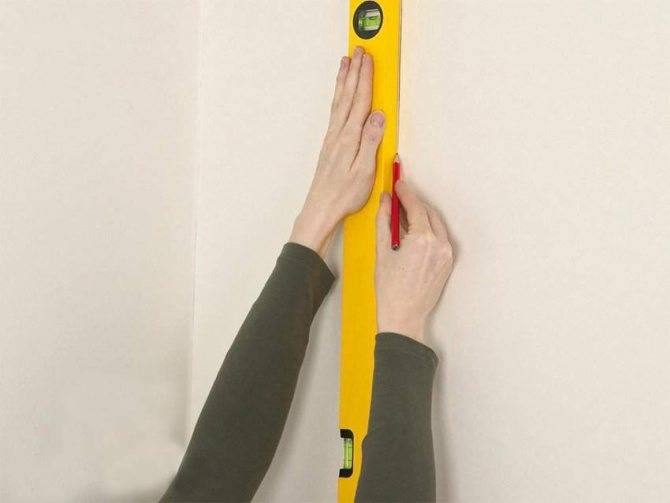

Разметка и замеры

Как и всякая другая работа, обшивка стен гипсокартоном требует точных замеров и не терпит спешки. Независимо от того, делаете вы ремонт в старой квартире или новостройке, изначально нужно проверить диагонали помещения, где будут облицовываться стены.

Для того чтобы узнать это, необходимо измерить расстояние между двумя противоположными по диагонали углами, длину записать. Потом повторить туже процедуру с двумя оставшимися углами. Длина двух диагоналей, как и длина противоположных стен, должна быть одинакова. Это и будет означать, что комната выровнена, и можно перейти к следующему этапу.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Каким цветом покрасить стены на кухне

Если длина противоположных стен или двух диагоналей не совпадает, необходимо провести следующие действия:

• Померив длину стен, находящихся друг напротив друга, необходимо выяснить, какая из них короче, и минимальный размер записать.
• На стене, которая длиннее, отмерять это расстояние и поставить метку карандашом.
• Повторить тоже с двумя другими стенами.
• С помощью отбивочного шнура спроектировать периметр комнаты на пол, используя оставленные на стенах метки.
• Снова замерить диагонали.

После выполнения вышеуказанных действий диагонали должны выровняться. В противном случае одну или две из сторон необходимо равномерно смещать в сторону до полного соответствия диагоналей.

Когда на полу будет нарисован правильный периметр комнаты, от каждого начерченного угла с помощью отвеса мы чертим на стене вертикальный уровень. Из-за того, что верх стены может быть завален внутрь комнаты, вертикаль может не совпасть с начерченным на полу углом. В этом случае необходимо будет сместить нарисованный периметр с двух сторон на одинаковое расстояние. Когда все плоскости будут выровнены, можно приступать к измерениям.

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп. Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс! Выставлять профили нужно с крайнего и затем все по порядку

Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

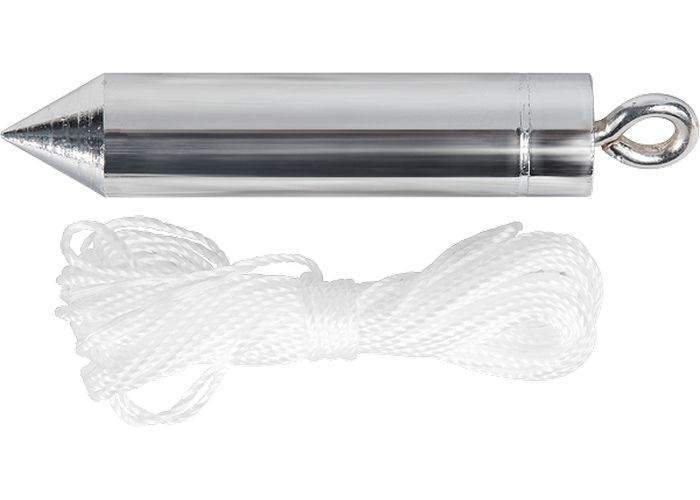

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Сегодня мы с Вами узнали, как крепить профиль для гипсокартона к стене — у нас получился полноценный каркас. Далеко не уходите, т. к. скоро нас ждет продолжение этой увлекательнейшей темы.

Очень трудозатратно и много надо покупать крепежа. Первое и самое простое — использовать дюбель-гвоздь (стена должна быть кирпичной или бетонной, чтобы дюбель-гвоздь хорошо держал). Ну это просто. Нужен перфоратор и соответствующие сверла. Но у меня есть свой лично придуманный процесс крепления ГКЛ к стене без каркаса и с возможностью укладки между стеной и ГКЛ утеплителя (пенопласт, минвата). С помощью этого ноухау утеплены все наружные стены дома. Получается ровно (можно и подрегулировать неровности стен). Лист укладывается вертикально (2,5м практически высота всех моих стен).

Ирина, добрый вечер! Спасибо за Ваш комментарий. Будет интересно, если раскроете секрет. Могу отдельно подготовить статью по Вашему методу. Я рассказывают проверенные на личном опыте технологии, но у меня также как и у Вас есть свои Ноу Хау. Например, про бетонный фундамент для пола — если интересно, можете почитать в книге, которая расположена на главной странице сайта.
