Классификация центробежных насосов
Оборудование различается по способу уплотнения вала, методу соединения рабочего органа с силовым приводом.
Дополнительные различия накладывает тип жидкости, которую перекачивает помпа.
Существуют насосы спирального типа, отводящие жидкость в спиральный лабиринт, в части устройств используется неподвижное колесо с направляющими лопатками для потока жидкости.
Оборудование разделяется по способу установки, малогабаритные помпы допускается монтировать на переносных рамах или крепить внутри корпусов бытовой техники. Конструкции для водоснабжения жилого дома или промышленного объекта размещаются на бетонном основании, в котором заранее расположены анкеры. При монтаже установки под открытым небом предусматривается защитный козырек, предотвращающий попадание атмосферных осадков в корпус мотора.
Самовсасывающие насосы: устройство и виды
Самовсасывающие насосы качают воду с глубины 8-9 метров, сами при этом находятся на поверхности. Вода поднимается за счет того, что в центральной части корпуса, за счет движения колес с лопастями, создается область низкого давления. Стремясь ее заполнить, вода поднимается вверх. Вот и получается, что насос всасывает воду.

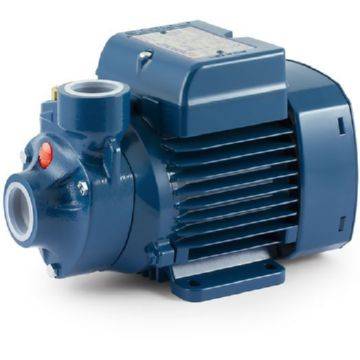

Внешний вид самовсасывающего насоса
Как и любой другой насос, самовсасывающий состоит из двигателя и рабочей камеры, в которой находится нагнетательный механизм. Валы насоса и двигателя соединяются через муфту, надежность соединения и герметичность определяется типом уплотнителя.Уплотнители бывают двух типов:
- сальниковый — более дешевый и менее надежный;
- торцевой уплотнитель — более надежный, но дорогой.
Есть модели самовсасывающих насосов с магнитными муфтами. Они уплотнения не требуют, так как сквозных соединений не имеют. Это на сегодняшний день самая надежная конструкция, но и самая дорогая тоже.
Характеристики
Основные характеристики самовсасывающих устройств в зависимости от мощности модели:
Возможные характеристики насоса.
- Глубина подъема (предельное расстояние от насоса до уровня перекачиваемой жидкости) – от 7 до 30 м.
- Высота нагнетания (предельное расстояние от прибора до отметки, на которую он способен поднять воду вертикально вверх) – от 10 до 64 м.
Насосы имеют разную предельную температуру рабочей среды, производительность, работают с разными типами жидкостей – не все самовсасывающие приборы пригодны для воды, есть модели, способные работать только с чистой.
Литература
- Volk M. Pump characteristics and applications, 2005.
- Sterling Fluid Systems B. V., Basic principles for the design of centrifugal pump installations, 2003.
- Karassik I. J., McGuire T. Centrifugal pumps, 1998.
- Petersen R. Self-priming pumps: it’s the system // Pump Handbook Series. – V. 1 – P. 205–208.
- The Gorman-Rupp company, Pump application manual, 2003.
Объемные самовсасывающие насосы для воды
Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.
В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:
- Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
- Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
- Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
- Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.
Устройство и принцип действия самовсасывающих насосов
Принцип работы самовсасывающего агрегата основан на генерации двигателем крутящего момента, который передается на вал. Вал вмонтирован в корпус через надлежащее отверстие, при этом он защищен от протечки жидкости уплотнительным материалом. Торец вала оснащается нагнетательным механизмом в виде импеллера или крыльчатки.
Принцип действия самовсасывающего вихревого насоса
Весь этот механизм вращается внутри корпуса, который, кстати, похож на улитку, и создает области повышенного давления. Корпус же, в свою очередь, оборудуется двумя отверстиями, где в одно жидкость входит, а из другого передается на выходной патрубок.
Такой принцип работы самовсасывающего насоса присущ всем изделиям данного типа. Однако стоит отметить, что большинство устройств ощутимо отличаются друг друга по своим эксплуатационным особенностям и техническим характеристикам.
Что касается конструкционных особенностей, то и в этом плане самовсасывающие насосы в большинстве схожи между собой. Зачастую насосы поверхностные содержат следующие элементы:
- корпус;
- нагнетательный элемент;
- двигатель.
Нагнетательный механизм монтируется в корпус и приводится в действие посредством мощности мотора. Плюс к этому, насос поверхностный оснащается напорными шлангами, эжектором, всасывающим патрубком. Фиксируются все эти элементы посредством соединительной арматуры.
Предназначение самовсасывающих установок
По большому счету все поверхностные самовсасывающие устройства выполняют одну и ту же функцию: генерируют напор в трубопроводных системах. Причем применяться изделия могут как на бытовом уровне, так и на уровне промышленности (реже всего). В частности, аппараты применяются для транспортировки жидкости из колодцев, скважин и даже шахт на поверхность земли.
Также применяют бытовые приборы с целью всасывания воды для дачи, а точнее, для орошения и полива земельных участков (огородов/садовых насаждений). Кстати, прелесть этого оборудования кроется еще в одном преимуществе. Речь идет о возможности выкачивать воду не только из скважин, колодцев и шахт, но и из открытых источников. К таким источникам относят озера, пруды, бассейны, реки и тому подобное.
Самовсасывающий горизонтальный насос Grundfos JP 5
Поверхностный самовсасывающий насос иногда применяют и для перекачки загрязненной воды. Неплохо с этой задачей справляется самовсасывающий центробежный насос. Хотя для этих целей лучше, конечно, использовать приборы, оборудованные режущими элементами (ножами). В основном же, обсуждаемый тип техники называют самовсасывающий пищевой насос, так как это оборудование предназначается по большей степени для работы с чистой водой.
Погружные и поверхностные модели
Различие этих конструкций заключено в их названии. Таким образом, погружные модели эксплуатируются в жидкой среде, способные перемещать жидкости, обладающие небольшой вязкостью. Поверхностные – качают только отфильтрованную воду, для полива огорода либо домашнего водопровода.
Комбинированные варианты.
Свободные вихревые конструкции способны перекачивать загрязненную жидкость в дренажных системах и канализациях.
Центробежные вихревые конструкции владеют большим КПД относительно классических вариантов, могут прокачивать жидкости нагретые до температуры + 105 °C. Тут установлено вихревое и центробежное колесо одновременно.
Вакуумные насосы вихревого типа предназначаются для распространения воздуха разной температуры, могут создать небольшой вакуум.
Достоинства и недостатки
В основу принципа действия вихревого насоса входит множество преимуществ:
- возможность образования существенного напора на выходе из устройства;
- наличие функции самовсасывания жидкости;
- возможность осуществлять транспортировку жидкостей и газов.
Погружные варианты такой конструкции способны эффективно эксплуатироваться на глубине в 20 метров.
К недостаткам можно отнести:
- низкий КПД, составляющий 45%;
- невозможность перекачивания воды с наличием мелких фракций твердой материи;
- не рекомендуется для транспортировки вязких жидкостей.
Как видим, данная конструкция способна выдавать необходимый напор воды для индивидуального домовладения, может применяться при перекачке септика.
Области применения
Краткое описание сфер применения насосов центробежного типа:
- Обеспечение питьевой водой жилых зданий и промышленных помещений. Специальные устройства погружного типа оборудованы контроллером, не допускающим вращения ротора без подачи жидкости.
- Перекачка нефтепродуктов или иных жидкостей в промышленных условиях или на складах.
- Подача смеси воды и специального пенообразователя к пожарному стволу. Установки монтируются на шасси пожарных автомобилей, привод осуществляется от основного двигателя через коробку отбора мощности.
- Обеспечение циркуляции теплоносителя в отопительных системах.
- Подача воды или моющего раствора в стиральных машинах и посудомоечных установках.
- Обеспечение напора воды в оросительных установках сельскохозяйственного назначения.
- Центробежные насосы используются для подачи охлаждающей жидкости в тепловых машинах (например, в двигателях внутреннего сгорания).
- Заполнение и слив воды из цистерн на грузовых кораблях (балластная нагрузка для обеспечения остойчивости).
- Перекачивание жидкостей, использующихся при производстве пищевых продуктов.
Признаки и причины неисправностей, возможности восстановления работоспособности
Абсолютно любой пожарный насос может сломаться или же перестать работать с прежней мощностью. Причиной этого может быть неправильная эксплуатация, износ основных рабочих узлов и разгерметизация различных соединений. В некоторых ситуациях проблемы можно легко устранить. Мы приведём некоторые неполадки, их причины и способы ремонта:
- Пропало отображение давления на манометре. Скорее всего сам прибор вышел из строя. Необходимо заменить манометр. Если в канале случился засор, то его нужно прочистить;
- Появились посторонние шумы и вибрации. Возможно, были ослаблены крепления или износили подшипники. В таком случае крепления можно затянуть, а подшипники заменить;
- Насос перестал выдавать должный напор. Случился засор колеса, износились уплотнители, в систему попал воздух или же повредились лопатки колеса. При данных проблемах нужно устранить засор, заменить уплотнители, устранить попадание воздуха и заменить колесо;
- Смеситель перестал подавать состав для подготовки пены. Возможность засорилась магистраль или выход из дозатора. Для решения проблемы нужно очистить дозатор и магистраль;
- Снизилась сила струи. Скорее всего забилась сетка, нарушилась герметичность и начали пропускать сальники. В таком случае нужно очистить засор, заменить кольца, сальники и проверить количество рабочей жидкости (масла);
- Не образуется разряжение. Нарушились соединения рабочих элементов или не закрыта арматура. Для решения нужно нормализовать положение арматуры и заменить все расходные материалы.
Центробежные самовсасывающие насосы
В строительстве, бытовых и промышленных системах чаще других применяют самовсасывающие насосы центробежного типа. Эти приборы состоят из корпуса с рабочим колесом, напорного и всасывающего патрубков.
Виды конструкций и их особенности
- Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.
- Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
- Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.
- Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
- С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства – высокая производительность, простая установка.
- Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин – специальный погружной насос.

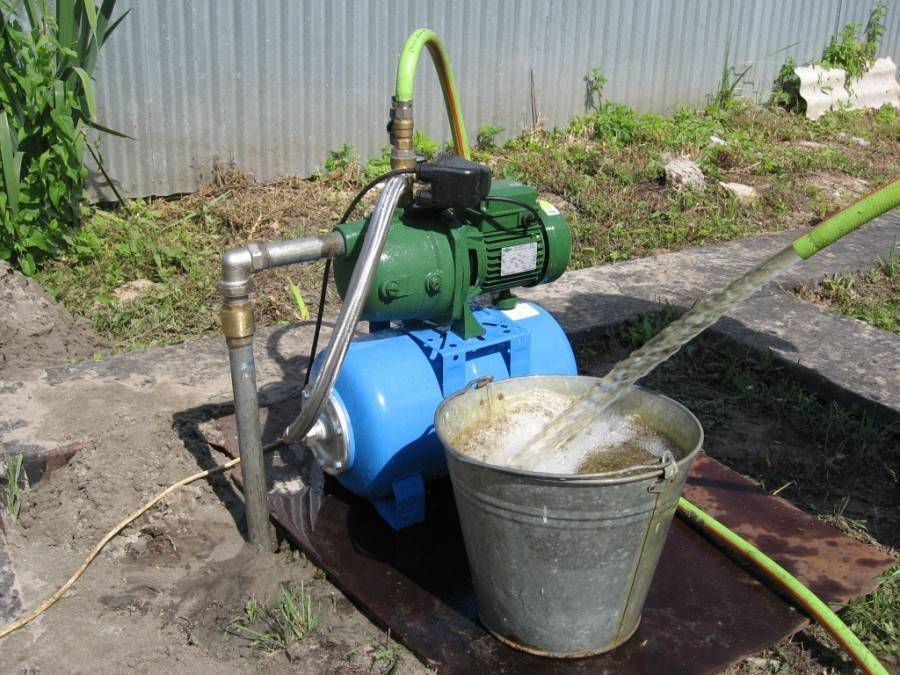

Самовсасывающая насосная станция включает в себя помпу, манометр, реле давления (иногда с функцией защиты от сухого хода), мембранный бак.
Особенности и принцип действия
Центробежные насосы по принципу работы относятся к динамическим. Жидкость внутри них перемещается за счет центробежной силы, создаваемой вращением лопастей ротора.
Сфера применения центробежных агрегатов
Устройства этого типа применяются в быту и на производстве чаще других, так как они отличаются простотой эксплуатации, технологической экономичностью. В быту помпы центробежного типа используют для перекачивания воды и других жидкостей из колодцев, бассейнов, резервуаров, в системах водоснабжения загородных домов, для полива садовых участков и мойки автомобилей.
Методы использования
Насосы, работающие по центробежному принципу, могут использоваться для установки как на поверхности, так и непосредственно в воде. Производители выпускают модели обоих типов. Специалисты рекомендуют поверхностные модели для обеспечения временного (сезонного) водоснабжения. Они просты в обслуживании и монтаже.
А погружные агрегаты считаются идеальным оборудованием для автономной водопроводной системы (в том числе используются для работы в скважинах глубиной до 30 метров). Также они незаменимы для многочасового полива, осушения бассейна или затопленного подвального помещения.
Сферы применения
Главным преимуществом любого поверхностного насоса является его большой срок эксплуатации. Сегодня можно встретить в продаже устройства стационарные и мобильные. Насосы легко справляются с перекачкой как чистой воды, так и с вязкой жидкостью.

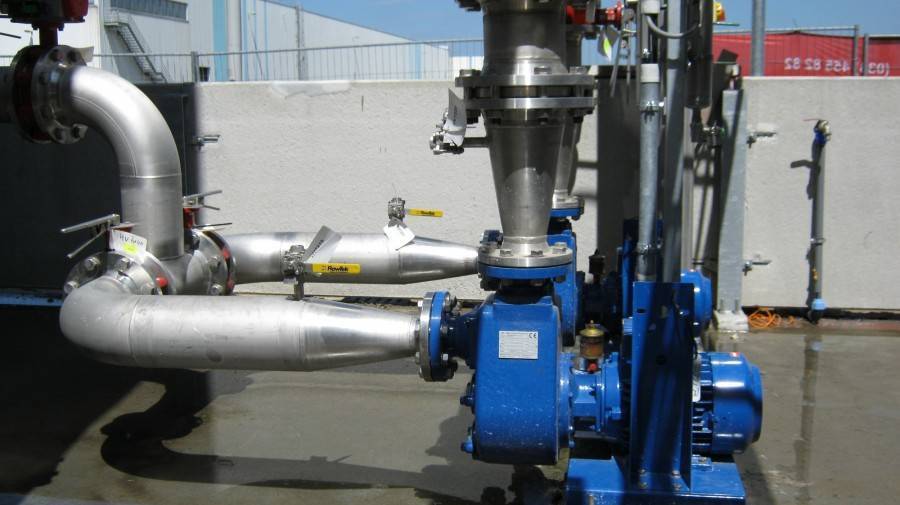

В промышленности насосы помогают качать нефть и другое топливо из резервуаров.

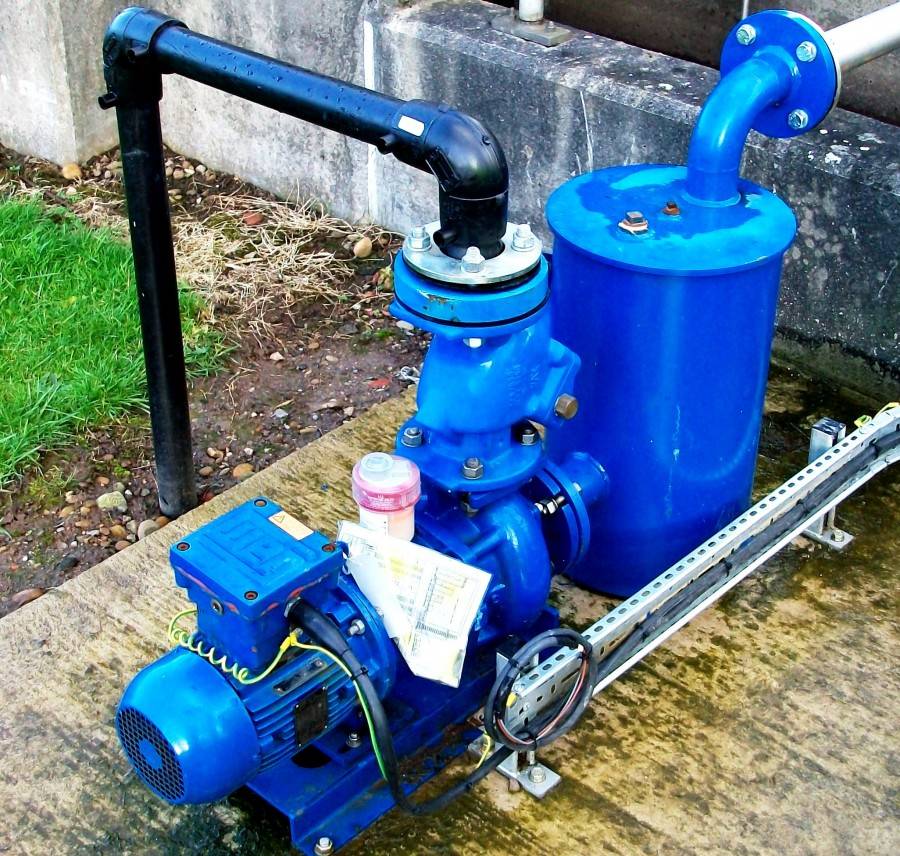

Самовсасывающие насосы для грязной воды имеют большую область применения. С их помощью можно осушить маленький водоём и болотце.
Несомненными плюсами таких насосов является то, что их можно установить за пределами источника воды.
Главная часть оборудования находится на поверхности, а это сильно упрощает процесс использования. Сравнительно недорогая цена при хорошей мощности.
Конструкция центробежных поверхностных насосов
Любой электронасос для забора воды можно условно разделить на две части: электрическую (электродвигатель, встроенный конденсатор, шнур питания) и гидравлическую (рабочее колесо, фильтры, входной и выходной патрубки).
Подавляющую долю всего насосного оборудования, применяемого в быту, занимают центробежные виды. В таких устройствах забор воды происходит за счет ее втягивания лопастями рабочего колеса через отверстие, расположенное по центру его оси. Вращающееся рабочее колесо передает жидкости центробежную силу, направляющую ее к стенкам улиткообразного корпуса, после чего вода выталкивается через выходной патрубок, расположенный в боковой стенке корпуса электронасоса.

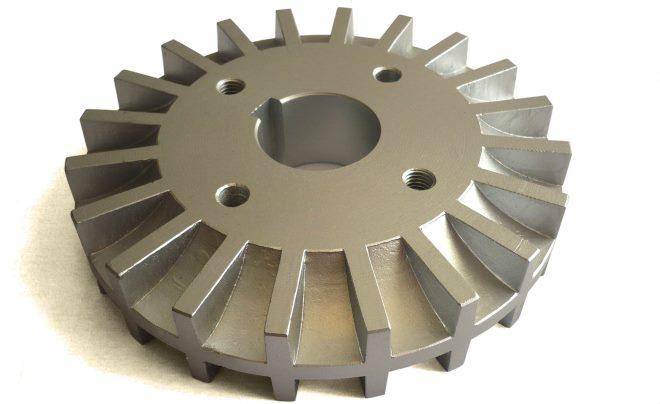

Стандартное рабочее колесо центробежных электронасосов представляет собой диск с радиально расположенными лопатками, для уменьшения гидравлических потерь они закруглены и отогнуты назад.
Особенности самовсасывающего насоса
- Насос данного типа обладает определенным отверстием в корпусе, которое необходимо для заливки. Для удержания жидкости в камере применяются клапаны обратного вида или отсечные заслонки. Отметить стоит наличие насосов с встроенными задвижками, которые могут обеспечить перезалив самостоятельно.
- Конструкция данного варианта создана таким образом, что необходимый для заливки объем воды сохраняется внутри даже при отключении от трубы питания.
- Самовсасывающие модели необходимо ограждать от морозов, во избежание поломки. А наличие сетчатого фильтра позволяет уберечь от попадания твердых частиц и мусора.
- Производить перезаливку необходимо максимально быстро, дабы вода в рабочей камере не успела испариться. В связи с этим предпочтительны варианты с длинной линией всасывания. А подъем самовсасывающих насосов обладает маленькой подъемной высотой (максимум 9 метров).
- Несмотря на то, что воздух в данном варианте насоса удаляется самостоятельно, некоторое его попадание может мешать корректной работе. В связи с этим необходимо обеспечить герметичность всех соединений и труб.
Самовсасывающий насос может быть как объемным, так и динамическим.
В бытовых условиях наиболее часто применяются следующие варианты объемного типа:
- Винтовые.
- Шланговые.
- Шестеренные.
А среди динамических стоит выделить следующие виды:
- Центробежные.
- Вихревые.
- Со встроенным энжектором.
- Водокольцевые.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

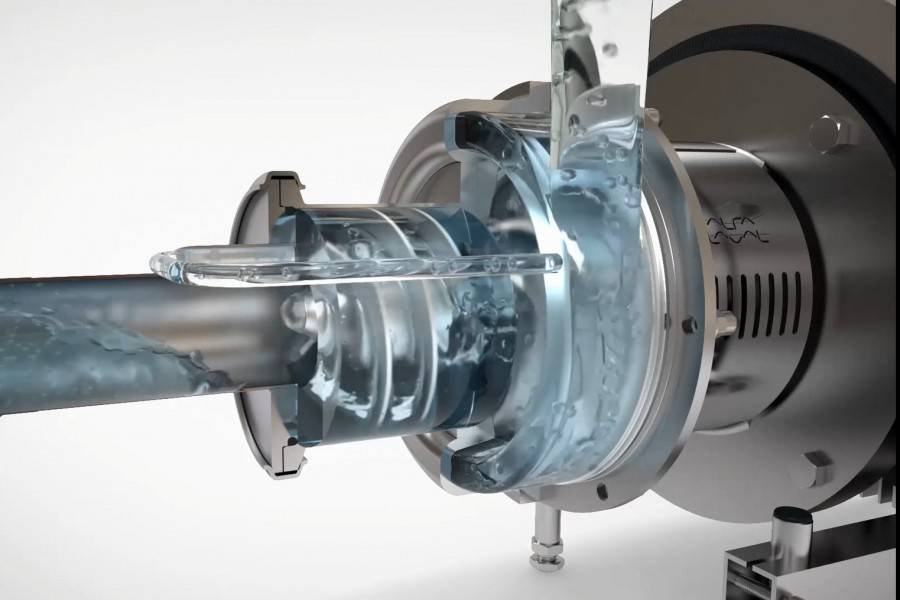

Устройство самовсасываюшего центробежного насоса
Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.
https://youtube.com/watch?v=Rn-qkLkFS3s
| Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
| Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
| Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
| PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
| Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
| БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |

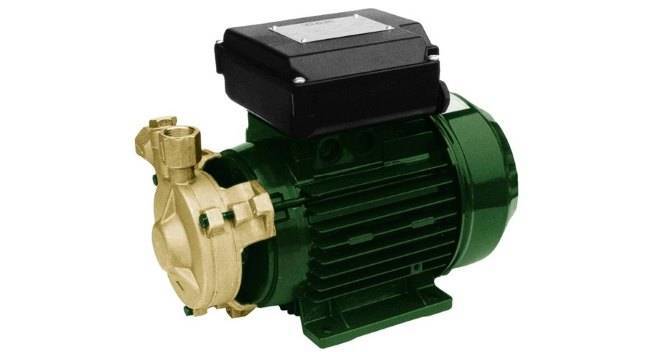

Вихревые
Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.
Строение вихревого насоса
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.
| Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
| LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
| AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
| AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
| Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
| Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
Вихревой насос
Рабочим колесом вихревого насоса является диск с небольшими расположенными по радиусу перегородками, называемые импеллерами. Основа крепко держится за свободную часть рабочего колеса, а в области боковых перегородок остаётся свободное расстояние.
При помощи центробежной силы вода прижимается к стенке и спустя некоторое время процесс возобновляется. Вода в сальниках затягивается в вихри. Отсюда и берет начало название насоса.
Давление производимое вихревым насосом значительно выше того, что производит центробежный. Вихревые механизмы отлично справляются со своей работой при высоком давлении и если нужно значительно сократить расходы.
Такие насосы могут перекачивать даже смесь воды и воздуха. А значит перед началом работ насос не нужно закачивать воду. Минусом таких насосов является низкий КПД, всего около 50 %.
Устройство и принцип действия самовсасывающих насосов
Принцип работы самовсасывающего агрегата основан на генерации двигателем крутящего момента, который передается на вал. Вал вмонтирован в корпус через надлежащее отверстие, при этом он защищен от протечки жидкости уплотнительным материалом. Торец вала оснащается нагнетательным механизмом в виде импеллера или крыльчатки.
Принцип действия самовсасывающего вихревого насоса
Весь этот механизм вращается внутри корпуса, который, кстати, похож на улитку, и создает области повышенного давления. Корпус же, в свою очередь, оборудуется двумя отверстиями, где в одно жидкость входит, а из другого передается на выходной патрубок.
Что касается конструкционных особенностей, то и в этом плане самовсасывающие насосы в большинстве схожи между собой. Зачастую насосы поверхностные содержат следующие элементы:
- корпус;
- нагнетательный элемент;
- двигатель.
Нагнетательный механизм монтируется в корпус и приводится в действие посредством мощности мотора. Плюс к этому, насос поверхностный оснащается напорными шлангами, эжектором, всасывающим патрубком. Фиксируются все эти элементы посредством соединительной арматуры.
Предназначение самовсасывающих установок
По большому счету все поверхностные самовсасывающие устройства выполняют одну и ту же функцию: генерируют напор в трубопроводных системах. Причем применяться изделия могут как на бытовом уровне, так и на уровне промышленности (реже всего). В частности, аппараты применяются для транспортировки жидкости из колодцев, скважин и даже шахт на поверхность земли.
Также применяют бытовые приборы с целью всасывания воды для дачи, а точнее, для орошения и полива земельных участков (огородов/садовых насаждений). Кстати, прелесть этого оборудования кроется еще в одном преимуществе. Речь идет о возможности выкачивать воду не только из скважин, колодцев и шахт, но и из открытых источников. К таким источникам относят озера, пруды, бассейны, реки и тому подобное.
Самовсасывающий горизонтальный насос Grundfos JP 5
Поверхностный самовсасывающий насос иногда применяют и для перекачки загрязненной воды. Неплохо с этой задачей справляется самовсасывающий центробежный насос. Хотя для этих целей лучше, конечно, использовать приборы, оборудованные режущими элементами (ножами). В основном же, обсуждаемый тип техники называют самовсасывающий пищевой насос, так как это оборудование предназначается по большей степени для работы с чистой водой.
Эжекторные
Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.
Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева
Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.
В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.
Обзор моделей
«Спрут»
Достоинства:
- малые размеры – помещается в скважину диаметром от 8 до 16 сантиметров;
- надёжность.
Недостатки:
- работает только на глубине до 15 метров;
- рассчитан на подачу чистой воды без посторонних примесей.
Средняя рыночная цена от 7 800 до 14 000 рублей в зависимости от модели.
Pedrollo PKm 80
Достоинства:
- долгий срок эксплуатации;
- надёжность конструкции;
- низкое потребление энергии.
Недостатки:
невозможно использовать на большой глубине.
Средняя стоимость от 10 000 рублей.
Grundfos JPBasic 2
Достоинства:
- низкое потребление электричества;
- надёжный чугунный корпус;
- возможность закачки воды из открытого водоёма.
Недостатки:
нельзя использовать на глубине больше восьми метров.
Цена от 10 200 рублей.
Vitals aqua 4DV
Достоинства:
- мощность;
- установка в скважину глубиной до 70 метров (что является рекордом в этом классе насосов);
- низкое потребление электричества.
Недостатки:
сложность в техническом обслуживании (оборудование необходимо извлекать из скважины).
Рыночная цена от 14 000 рублей.
Правильный монтаж всасывающей линии
При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.
Величина напора (7-8 м) рассчитывается с учетом высоты поднятия воды и параметрами гидравлического сопротивления, которое возникает в процессе перемещения жидкости
При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.
Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.
Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы
Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»
В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.
Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.
Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.
Однако не стоит забывать о некоторых нюансах:
- придется полностью заполнить водой камеру насоса и магистраль перед включением;
- необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
- заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.
Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.
Вывод по теме и дополнение с видео
Запас делать также не нужно. По крайней мере, он должен быть небольшим. В противном случае, избыточное давление приведет к разгерметизации трубопровода. Трубы укладываются в траншею. Если они металлические, их нужно обработать антикоррозийным составом и утеплить. В идеале глубина залегания трубопровода должна быть больше глубины промерзания грунта в регионе.
Существует несколько эффективных самовсасывающих систем автономного водоснабжения:
Глубинный насос. Устанавливается в скважину, погружается в воду. Чтобы водозаборник не забивался, нужно установить фильтр грубой очистки. Это металлическая сетка, которая устанавливается на входное отверстие.

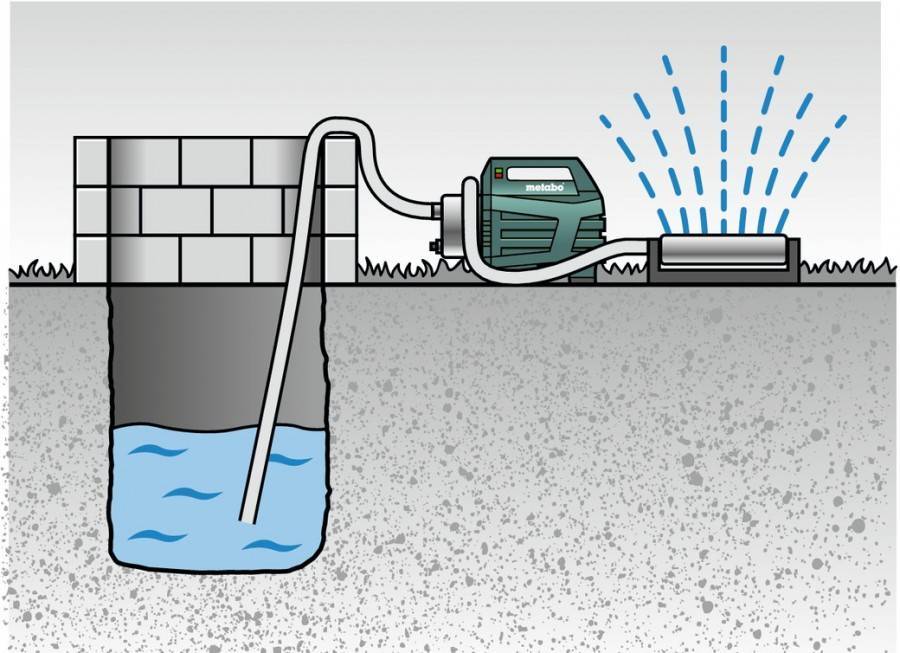

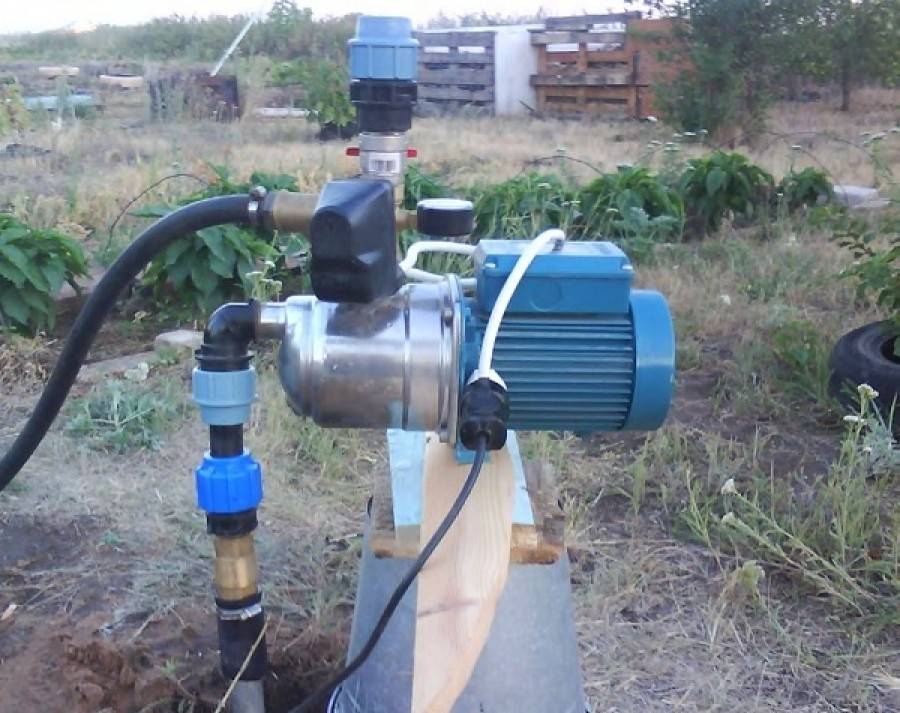

Поверхностный насос. Предполагается, что в колодец опускается гибкий гофрированный шланг. Насосная станция устанавливается на поверхности
Важно обезопасить ее от намокания под дождем и морозов.
Насосные станции с инжектором. «Разгоняющее» устройство опускается в скважину. При этом две трети площади сечения обсадной трубы остаются незанятыми
Если станция предполагает встроенный ижектор, оборудование устанавливается на поверхности.
При этом две трети площади сечения обсадной трубы остаются незанятыми. Если станция предполагает встроенный ижектор, оборудование устанавливается на поверхности.
Насосные станции можно располагать в кессонах, отдельно стоящих зданиях, в доме. При этом, учитывают, что, будучи включенным, устройство издает шум и вибрирует. Кессон – это приямок, в котором находится оголовок скважины. Как правило, это квадрат метр на метр или полтора на полтора. Глубина должна быть не меньше, чем глубина промерзания грунта в регионе. Стенки кессона могут быть бетонными, металлическими или пластиковыми.
Сверху кессон закрывается плитой со смотровым люком. Это необходимо, чтобы производить обслуживание установленного оборудования. Здесь может быть насосная станция, многоступенчатая система очистки, гидробак, контрольно-измерительные приборы, отсечной кран и так далее.
Если используется насос малой производительности, имеет смысл установить накопительный резервуар. Его объем должен удовлетворять суточные потребности жильцов дома. Чтобы система была автономной, резервуар оборудуют по пловковым реле, которое при наполнении емкости отключит насос.
Как только уровень будет минимальным, автоматика запустит насосную станцию. Гидроаккумулятор необходим, чтобы в трубопроводе было постоянное давление.
