Маленькие каркасные дома (до 60 м2) для постоянного проживания

Обустройство крыши и установка кровли

Каркасные дома под ключ строятся многими подрядчиками. Но на завершающем этапе вы сами должны определиться с типом крыши. Нужно уточнить угол наклона, число скатов, особенности облицовки.

Если вы выберете двухскатную конструкцию крыши, то сможете дополнительно обустроить чердак или мансарду. Для исключения водонакопления необходимо ориентироваться на уклон 28-50 градусов. При превышении данного интервала уменьшается устойчивость крыши к воздействию ветров.

При строительстве крыши следует правильно выбирать сечение стропил. Это имеет значение для более качественного утепления. Поэтому рекомендуется брать доски размером 50х150 мм с длиной не менее 6 м. Края брусьев сбиваются, например под углом в 50 градусов, в форме буквы «Л».

При проведении работ вы можете руководствоваться фото каркасных домов. В частности, на стропила крепится обрешетка с шагом 100 мм между досками. При этом необходим выпуск свесов на 350-500 мм за уровень стены.

Сверху обрешетки укладывается пароизоляция. В качестве такого материала можно применять пергамин. Он крепится степлером. Сверху фиксируется более легкая обрешетка с шагом до 60 мм.

В пространство между обрешеткой запрессовывается минвата и покрывается пароизоляцией, а затем рубероидом. Поверх крепится кровельный материал – черепица, профнастил или металлочерепица.

Каркасные дома удобны в эксплуатации и не требует серьезных затрат финансов и времени при сооружении. Строительство можно завершить за один сезон. Однако все же рекомендуется привлекать к работам опытных специалистов. Так вы сможете избежать ошибок и произвести монтаж максимально быстро и качественно.

Технология монтирования каркаса из бруса

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

  • брус;
  • анкерные болты;
  • утеплитель;
  • гидроизоляционный материал;
  • антисептические средства для дерева;
  • строительный уровень, отвес;
  • плотницкие инструменты;
  • кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

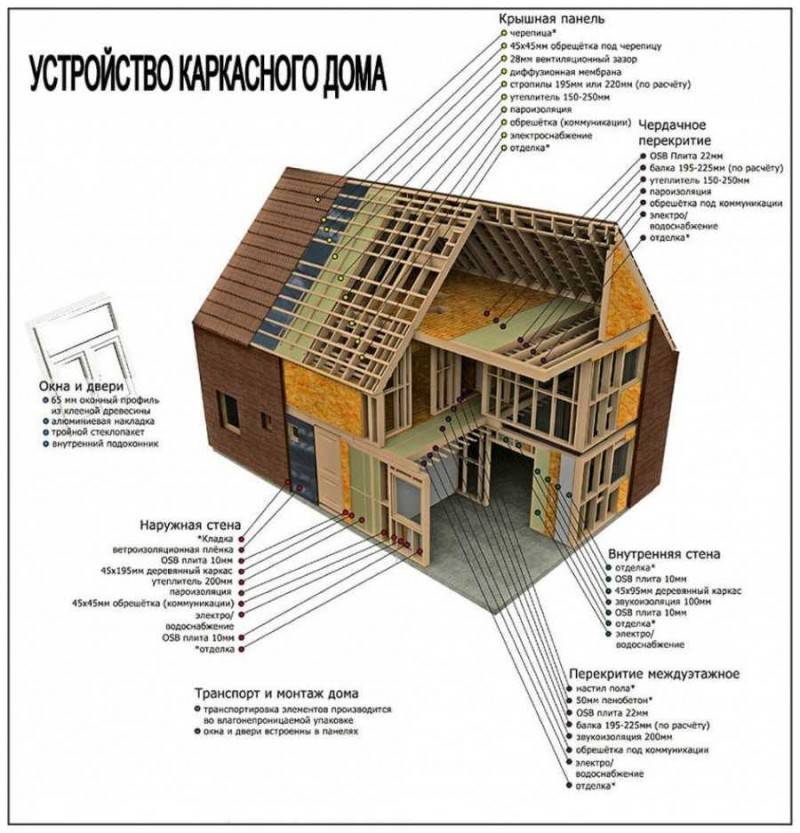

Каркас условно состоит из следующих элементов:

  • верхней и нижней обвязки;
  • стоек;
  • укосин, придающих жесткость конструкции;
  • специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

  1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
  2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
  3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
  4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
  5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
  6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
  7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
  8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
  9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
  10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
  11. Аналогично потолочным балкам монтируются лаги для пола.
  12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Как построить деревянный каркасно-щитовой дом

Деревянные каркасно-щитовые дома отличаются от щитовых наличием каркаса, на который монтируют щиты. Щиты для каркасно-щитовых домов изготавливают облегченной конструкции, поскольку они не несут никакой нагрузки, кроме собственного веса. При наличии каркаса, по сравнению с щитовыми домами, количество стыков увеличивается в два раза. Технология строительства каркасно-щитовых домов аналогична технологии возведения щитовых домов.

Сборные дома заводского изготовления бывают брусковые, каркасно-щитовые и каркасно-обшивные. Каркас для каркасно-щитового дома заполняют фибролитом или древесно-волокнистыми плитами. Наружные стены облицовывают асбоцементными цветными плитами, сайдингом, «вагонкой» и другими материалами.

Как видно на фото, каркасно-щитовые дома заводского изготовления выпускают одно-, двух- и, реже, трехэтажными:

Ссобирают их на заранее подготовленной строительной площадке из готовых элементов.

Для утепления каркасного дома используется пенопласт, минвата, минплита и другие легкие теплоизоляционные материалы, которыми заполняются внутренние пространства стен. Данные материалы обладают самой низкой теплопроводностью. Благодаря этому при общей толщине стены всего в 200-250 мм, их сопротивление наружному холоду эквивалентно кирпичной стене, имеющей толщину 2 метра!

Считается, что каркасные дома служат не более 30 лет. Однако практика показала, что соблюдая технологи строительство каркасно-щитовых домов и используя качественные современные материалы, можно увеличить срок их эксплуатации до 50-70 лет и более.

Как и для любой постройки, до того как построить каркасно-щитовой дом, нужно возвести фундамент. Поскольку каркасные стены самые легкие из всех известных и имеют высокую степень устойчивости к деформациям, их можно строить на столбчатых основаниях или фундаментах «плавающие столбики».

При возведении каркасно-щитовых домов необходимо соблюсти нужные параметры стоек каркаса – они должны быть высотой 250-300 см. Ставят их по углам и по стенам через каждые 70-80 см, а также по обе стороны всех дверей и окон. Стойки скрепляют врубками или шипами. Ширина досок для стоек не менее 10 см, потому что именно она будет определять толщину будущих стен. Прежде чем класть нижнюю обвязку, фундамент изолируют двумя слоями рубероида.

Сборка каркасно-щитовых домов в несколько этажей производится поэтапно: стены первого этажа крепятся к подготовленному выступу фундамента, скрепляются между собой, а также сверху горизонтальной обвязкой. Затем устанавливаются потолочные конструкции, образующие опору для сборки следующего этажа по тому же принципу. Черновая сборка щитового дома по такой схеме производится за 2-3 дня, включая установку крыши для защиты от дождя. Далее основная конструкция комплектуется щитами. Затем щитовые панели нужно обложить утеплителем, а на внутреннюю сторону стен нанести пароизоляцию. Это в значительной мере защитит от появления конденсата, проникающего из помещения. Внутренняя отделка выполняется чаще всего гипсовыми панелями или деревянной обшивкой.

Видео «Каркасно-щитовые дома» поможет вам лучше представить технологию их возведения:

Строительство

Небольшой по размерам дом для отдыха на дачном участке или как самостоятельное строение, при коттедже постоянного проживания для летнего приема гостей, многие умельцы возводят своими силами, применяя в строительстве каркасную технологию, как самую малозатратную и экономичную. Для тех, кто предпочитает отдыхать в свободное время, а возведение строения доверить профессиональным рабочим, рынке работают множество фирм, строящих под ключ по желанию заказчика.

Создать такое жилище можно за короткий срок, буквально за пару недель, а служить строение будет верой и правдой несколько десятилетий, если при монтаже были соблюдены все нормы и правила. Здание может быть выполнено в летнем варианте, для использования в теплое время года. А может быть утеплено основательно, чтобы использоваться для постоянного проживания и зимнего отдыха в выходные дни.

Строительство возможно осуществить, используя множество
изюминок в отделке, придающих жилищу неповторимый индивидуальный облик, так как
каркасная технология позволяет применить любые материалы для внешней и
внутренней отделки дома. Но основой здания будет каркас, от грамотной сборки
которого и качественного утепления, зависит комфортабельность и надежность
будущего жилья.

Этапы строительства:

  • выбор проекта;
  • возведение фундамента;
  • установка каркаса;
  • устройство крыши;
  • внешняя обшивка;
  • утепление,
  • внутренняя отделка.

Проекты каркасных домов до 100 м2

Проекты используют типовые и под вкусы и желания будущих жильцов. Приобрести можно за копеечные деньги – 10-20 тыс. руб., иногда они входят в цену строительства. Популярные вариации:

Одноэтажные

Проекты одноэтажных каркасных домов до 100 кв. м. самые распространенные в этой технологии. Европейцы давно селятся в такие здания, нашим соотечественникам они полюбились недавно.

Такие дома возводятся целыми пластами, которые заранее собираются на заводе производителя. Дом-конструктор не занимает много места, не требует хранения материалов в большом объеме. Отлично подходит для малого участка и тех, кто желает иметь пространство на территории.

С мансардой

Технология строительства каркаса позволяет делать дома не с чердаком, а с мансардой. Такое здание:

  • эффектно смотрится;
  • создает дополнительную жилую площадь.


Проект дома с мансардойИсточник netprikols.appspot.com

Мансарда – полезное для хозяев пространство.

В полтора этажа

На данном рынке специально предусмотрены проекты в полтора этажа. Они – идеальный выбор для тех, кому одного этажа мало, а двух много.

В два этажа

Дом с заданной площадью можно сделать двухэтажным! Имеются типовые проекты двухэтажных каркасных домов площадью 90 – 93 м2 и с небольшим превышением – 102 и 108 м2.

Мечтающим стать хозяевами двухэтажного дома – строительство каркасного выйдет гораздо дешевле кирпичного или из др. материалов. Проекты бывают с эркером, лоджией или балконом.

Дачные

Такие дома станут хорошей дачей на земельных участках России. Люди все больше понимают выгоды каркасного строения и используют как быстровозводимое загородное жилье.


Дачный каркасный домИсточник yandex.ru

Для постоянного проживания

  • отопления;
  • электроснабжения;
  • канализации и водоснабжения.

В таких условиях люди комфортно живут круглый год. Дома получают высокую оценку.

С гаражом

Каркасное строительство предлагает варианты домов с гаражом. Как и для постоянного проживания, так и для дачного использования зона для автомобиля лишней не будет. Когда гаражная зона совмещена с домом:

  • отопление авто-зоны сделать проще и дешевле;
  • участок остается просторнее, нежели с отдельной конструкция для машины;
  • оенежные затраты в комплексе всегда ниже.


Одноэтажный дом с гаражомИсточник houmy.ru

Дополнительным бонусом становится отдельный вход в гараж изнутри дома.

Эконом

Удивительно, но за несколько сотен тысяч рублей возможно построить каркасный дом в 1, 1,5 или даже 2 этажа. Площадь за эти деньги – от 40 до 97,5 м2! При этом «эконом» – не синоним плохого качества в данном случае. Имеется в виду экономичная застройка без излишеств:

  • прямоугольная простая форма;
  • обычная кровля без добавления окон и прочих усложняющих элементов;
  • технический подход и конструкции снижающие расходы.

Планировка используется функциональная по типу студии. Дома получаются легкие, с облегченным фундаментом и теплые.

С террассой

Летний домик или круглогодичный – для постоянного проживания – смотрится всегда уютнее и становится полноценнее с террасой. Такое пространство дает:

  1. Открытую приятную зону отдыха.
  2. Защиту от осадков во время посиделок на открытом воздухе в любую погоду.
  3. Особенный переход от интерьера к ландшафту.


Дом с террасой по каркасной технологииИсточник yandex.uz

Бонусы: экономия на фундаменте, разовый проект под ключ, эффективная теплоизоляция.

Разнообразие проектов

Огромное разнообразие проектов дачных и ли летних домиков позволяет выбрать именно тот, который подойдет конкретно вам. Самые распространенные размеры дачных домов – это 6х6 или 6х8 м2. Дома, имеющие простейшую планировку, состоящие из одной или двух комнат и небольшой террасой – вот типовой проект, который выбирают чаще всего дачники. Именно такие домики стали популярными в условиях экономии и кризиса. Однако всегда были и те, кто заказывает дома под двести квадратных метров, так как многие фирмы сотрудничают с банком и предлагают кредиты.

План простого типового каркасного домика для дачи

Кроме типовых проектов, существуют и индивидуальные проекты. Их можно заказать у специалиста или нарисовать самостоятельно. Как нарисовать проект дома своими руками, читайте здесь.

Если у вас небольшой участок, вы можете остановиться на небольшом дачном домике, возведение которого не потребует большого количество свободного места для монтажа. Вы можете заказать такой домик под ключ или сделать его своими руками.

Небольшой, но очень уютный каркасный дачный домик с открытой верандой

Дачные домики могут быть отапливаемыми или неотапливаемыми. Если вы планируете приезжать и жить на дачу в зимние месяцы, вам потребуется установка котла для обогрева или печи. Если вы планируете жить в домике только в летние месяцы, отопление вам не потребуется. Однако теплоизоляцию стоит сделать более надежной, что поможет создать комфортную температуру в доме и предотвратит промерзание постройки в зимние месяцы.

Если у вас есть машина, не забывайте, что для нее потребуется гараж или навес, и будет гораздо дешевле сразу нанести эту часть в проект, чем через некоторое время делать пристройку.

Баня – еще один пункт, который очень хочется иметь на своей даче. Вы можете построить ее самостоятельно по каркасной технологии или заказать готовую под ключ. Подробнее о каркасной бане читайте здесь.

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

  1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
  2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
  3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
  4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
  5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
  6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

  • по грунту;
  • по лагам;
  • по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

  • опирают на лежень и укрепляют с внешней стороны фасадной доской;
  • устанавливают в вырезанные в нижней обвязки пазы;
  • монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

  1. Раскраивают и нарезают балки нужной длины.
  2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
  3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
  4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

  • 2,5-3,5 м — 1 элемент;
  • 3,5-5,4 — 2 доски;
  • 5,4-7,2 — 3 распорки;
  • больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

  • гранулированные — керамзит, шлак, вермикулит;
  • рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
  • плиты из минеральной ваты, пенополистирола, ДСП;
  • жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Подготовка к строительству

Независимо от того, какую технологию строительства каркасных домов вы выбираете – финскую или канадскую – вам следует решить несколько организационных вопросов.

Во-первых, следует правильно выбрать место для нового дома. Желательно подбирать сухое, хорошо проветриваемое место. Ведь дерево, как бы хорошо оно не было защищено, боится влаги.

Во-вторых, важное значение имеет подготовка коммуникаций. Необходимо заранее решить этот вопрос, чтобы затем не пришлось дополнительно бурить отверстия в фундаменте.

В-третьих, будущему собственнику важно понять, как будет использоваться новое строение – круглогодично или сезонно как дачный домик. От этого зависит степень требующейся теплоизоляции и соответствующие расходы.

Описание проекта

Основная площадь первого уровня отдана под кухню, совмещенную с гостиной. Потолок оформлен в стиле “Прованс”. Это значит, что потолочные балки не подшивались снизу, а оставлены открытыми. Кстати, это решение послужило дополнительным фактором экономии. От камина было решено отказаться ввиду его дороговизны и ненадобности. Вместо него впоследствии была установлена плазменная панель.

Перекрытие было решено сделать из досок, обрезанных с одной стороны. Поверх них уложено ДСП. В итоге получилась отличная шумоизолирующая прослойка. Потолок второго этажа также подвергся модернизации. Пространство над балками было закрыто и заполнено утеплителем. Приблизительно 35 мм.Все установленные окна открывающиеся.

Лестница представляет собой пустотный короб, собранный из досок. Межпролетная площадка – это короб, покрытый листом ДСП. Площадь остекления была уменьшена для экономии тепла в холодный период года.
