Крыша
Скаты двускатной крыши соединяются вверху в коньке. Основные ее детали — это стропила, из которых собираются стропильные фермы с помощью горизонтальных затяжек, мауэрлат, на который опираются стропила, коньковый прогон, который имеется не всегда. Чтобы крыша была прочной, используются различные наклонный подпорки (подкосы), вертикальные стойки и горизонтальные прогоны и ригели. Затяжки соединяют стропильные ноги противоположных скатов и применяются, когда стропила установлены висячим способом, то есть в середине здания нет стены, на которую они опираются.
Для двускатной крыши каркасного сарая можно взять доски для стропил размером, для их соединения используются металлические уголки и пластины и саморезы. Желательно использовать хвойные породы — они меньше подвержены гниению. Дерево должно быть не слишком влажным — до 18%, предварительно доски обрабатывают антисептиком и антипиреном. Для сарая на каркасе из металлического профиля стропила также делают металлическими, но с ними работать сложнее, придется, в частности, проводить сварочные работы на высоте.
Стропильная система имеет несколько основных узлов. В коньке стропила можно скрепить несколькими способами, как показано на рисунке. Для стропил можно использовать доски 5*10 см.
Расчёт односкатной крыши – учитываем все факторы
Точный расчёт односкатной крыши зависит от нескольких очевидных обстоятельств. Во-первых, от длины стропил, их сечения и угла наклона кровли. Величины эти взаимосвязаны на конкретных строениях и рассчитываются следующим образом:
- При горизонтальном размере пролетов до 4.5 метров для укладки профнастила или металлочерепицы достаточны наслонные стропила – то есть без усиления конструкции, опирающиеся только на стены;
- При размере пролетов до 6.5 метров стропила потребуется усиливать подкосами треугольного вида с низкой стороны кровли;
- Если необходимо перекрыть проем размером более 6.5 метров, потребуется монтаж капитальных вертикальных балок в средней части чердачного пространства.
Другим важным аспектом при планировании наших «односкатных усилий» будет угол наклона всей кровли. Он непосредственно зависит от выбранного типа отделки:
- Рубероид, как классический материал с небольшой ценой и скромной долговечностью. Допустимый угол наклона стропил при настилке рубероида ограничен 15˚, стропильные ноги потребуется устанавливать часто, из брусков небольшого сечения. Например, для пролета в 6 метров подойдут бруски 40х40 мм, уложенные с полуметровым промежутком;
- Шифер дешев, но тяжел, ему необходим угол наклона до 25˚. В качестве стропил используется брус от 60х60 мм – чем больше размер проема, тем толще стропила. Подъем на высоту, складирование и установку тяжелых шиферных листов требуется продумать заранее. Как и высверливание крепежных отверстий до установки шифера на стропила;
- Удобнее всего сооружается стропильная система односкатной крыши под профилированный лист или металлочерепицу. Эти листовые материалы нуждаются в небольшом количестве стропильных ног – допустима установка с промежутками в 1-1.5 метра. Для профнастила используются такие же бруски, как и для рубероида (от 40х40 мм), для тяжелой металлочерепицы – брус с торцом от 70 мм.
Ввиду повсеместной популярности металлочерепицы и профилированных листов в качестве кровельных материалов, опишем установку стропил именно для них.
Какой вариант сарая выбрать для дачи
В зависимости от планов будущей застройки дачного участка, наличия свободного времени и денег, решить проблему хозяйственного помещения на загородном участке можно несколькими способами:
- Нанять бригаду и построить капитальный сарай из кирпича или пеноблока, с односкатной крышей и подвалом;
- Залить своими руками бетонный фундамент под будущую постройку, купить пятитонный железнодорожный контейнер и установить его на дачном участке вместо сарая;
- Построить из бруса и доски обычный сарай с односкатной крышей, размером 3х6, как на фото.
Разумеется, опытные дачники со стажем без колебаний отдадут свои голоса в пользу последнего варианта, это наиболее взвешенное и обдуманное решение.
Кроме того, строительство каменных, сборных, щитовых сараев, как и покупка контейнера, потребует на порядок больших капиталовложений и времени, чем необходимо для деревянной постройки с односкатной крышей и простеньким фундаментом. Главное, при немалых затратах ощутимых преимуществ перед односкатным деревянным сараем размером 3х6 не получается.
Оптимальная конструкция деревянного сарая 3х6
Наиболее сложным элементом самодельного сарая является его крыша. Выбирайте для своего сарая односкатную крышу, не ошибетесь. Даже опытные мастера предпочитают ставить на сараях односкатные крыши, они не так красивы, но проще в постройке и надежнее в эксплуатации. Тем более что односкатную крышу сарая своими руками пошагово можно сделать даже с минимальным опытом строительства.
Единственным обязательным условием является правильная ориентация односкатной крыши и всей постройки сарая относительно розы ветров, чтобы уменьшить риск затекания дождевой воды под верхний свес и фронтоны крыши:
- Конструкция сарая, габаритами 3х6 м, с односкатной крышей приведена на чертеже;
- Постройка выполняется на простом столбчатом фундаменте из 12 опор. В качестве материала для столбов используется стандартный шлакоблок, но лучше отлить опоры из бетона в опалубке;
- Основу односкатного сарая составляет каркас из досок и бруса, размеры строения 3х6 метра, с высотой потолка в 2 м и самой высокой точкой стропил 2,7 м;
- Односкатная крыша выполняется по классической схеме, на висящих стропилах с набитыми досками обрешетки и плоской кровлей. В качестве кровельного покрытия можно использовать профнастил, ондулин, или сделать двухслойный вариант из рулонного материала, например, рубероида.
Постройка получится очень простая и легкая, если правильно собрать фундамент, то деревянная коробка каркаса с односкатной крышей легко выдержит ветер в 18-25 м/с. Если на местности, в которой планируется установка сарая, нет сильных ветров, то при строительстве стен можно ограничиться вертикальными стоками из доски и бруса, как на чертеже. Для открытой местности вертикальные несущие опоры рекомендуется усилить боковыми подкосами, как на фото.
То же самое касается конструкции односкатной крыши. Для тихой местности можно строить односкатную крышу без использования балок потолочного перекрытия, но в этом случае верхнюю обвязку стен и мауэрлат потребуется подпереть дополнительными вертикальными опорами из бруса. Для ветреной местности односкатную крышу необходимо обязательно усилить балками перекрытия и опорами в срединной части стропил.
Планировка
Перед тем как приступить к закупкам материала и строительству, необходимо разработать чёткий план постройки и сделать необходимые замеры. В первую очередь определяется функционал постройки. Чаще всего крыша идёт вместе с чердаком, т.к. чердак можно использовать для хранения чего-либо, например, сена. Если сарай делается в качестве загона для животных, то строительство чердака будет желательно. При условии, что сарай используется как обычная бытовка, то в строительстве чердака нет острой необходимости.
Если вы решили строить чердак, то следует учесть некоторые пункты: он должен быть изолирован от влажности, его высота должна быть не менее 2 м. На утеплителе можно немного сэкономить при условии, если у вас там будет храниться сено, но придётся задуматься о качественной гидроизоляции. Вход на чердак можно сделать как снаружи, так и внутри сарая. В последнем случае будет удобнее спускать корм животным.
Также нужно учесть особенности строения самой крыши. Двухскатная крыша имеет два ската под углом наклона от 10 до 50 градусов. Не рекомендуется делать слишком большой угол наклона, т.к. крыша будет менее долговечной, а при небольшом угле наклона останется слишком мало пространства под чердак. Оба ската соединяются на коньке, посреди крыши. Конёк – это самый прочный элемент конструкции, который должен выдержать нагрузку от кровли, изолирующих слоёв и стропил. Учтите, что если крыша получается слишком массивная, то стены должны суметь выдержать её нагрузку.
Проведите расчёты, исходя из которых закупите материал для строительства сарая. Также стоит не забывать про обязательное наличие фундамента. Для бытовки подойдёт лёгкий деревянный фундамент, который нужно будет обработать антисептиками, для более массивного строения потребуется закупить цемент и арматуру.
Из чего строить
Сарай с двухскатной крышей можно построить из разных материалов:
- досок,
- сайдинга на каркасе из бруса,
- профлиста на каркасе из металлического профиля,
- пеноблоков,
- кирпича,
- бруса,
- бревна.
Самый дешевый вариант строительства сарая — это именно каркасный. Для этого потребуется брус или профильная металлическая труба прямоугольного сечения для каркаса и материал, которым каркас будет обшит.
Для постройки каркасного сарая можно взять брус 10*10 см для каркаса и обрезную доску для его обшивки. Предварительно все деревянные детали обрабатывают антисептиком от гниения.
Для сарая из пеноблока, кирпича и других тяжелых материалов можно залить мелкозаглубленный ленточный фундамент.
Для крыши понадобятся доски или металлический профиль для стропил и кровельный материал, который может быть любым.
Как сделать двускатную крышу на сарай своими руками
Сначала на вертикальных стойках укрепляют мауэрлат, затем на него кладут потолочные балки из бруса 5*10 см. Крайние балки нужно устанавливать с отступом 5 см (на толщину фронтонных стропил) от края.
На видео показано, как соединить стропила в коньке внахлест и установить стропильные фермы
Обратите внимание на оригинальные закругленные концы стропил, формирующие свес
Также можно сначала установить коньковый брус. Это удобно, так как в процессе строительства на него можно опирать стропила. Сначала монтируют вертикальные стойки, на которых будет установлен коньковый брус. Их можно сделать из бруса 5*5 см и установить на расстоянии 1,5 м друг от друга. В местах соединения стропил с мауэрлатом выпиливают выемки по шаблону.
К мауэрлату прикручивают стропила саморезами или гвоздями, также их прикрепляют к потолочным балкам. В коньке можно соединить их с помощью деревянных накладок или металлических пластин. Коньковый брус после сборки стропильной системы можно убрать, а можно оставить. В первом случае к нему стропила не прикрепляют. После установки всех стропил на них прибивают обрешетку, сплошную или шаговую, это зависит от выбранного кровельного материала.
Если есть необходимость хранить сено, зерно, корм для животных, для этого в своем проекте сарая нужно предусмотреть вместительный чердак. Тогда чердак нужно сделать достаточного размера. Высоты 2,5-3 м достаточно, чтобы поместить большой стог сена. При этом сено будет работать как утеплитель. Чердак и сам по себе становится барьером от холода.
Строительство
Когда все материалы куплены и возведён фундамент можно приступать к основному этапу строительства. Перед строительством крыши устанавливаются стены сарая. Тут нет ничего сложного. Исходя из размера будущей крыши, рассчитываются оптимальные параметры для обрешётки стен, на которые будет крепиться обшивка из ДСП-панелей. Основной упор нужно сделать на брусья, которые будут стоять по углам, у толщина не должна быть меньше 10 см. Помимо главных четырёх брусьев нужно установить дополнительные брусья через каждые 50-80 см друг от друга. Стоит учитывать, что на стены будет ложиться значительная нагрузка, поэтому в качестве материала для каркаса стен выбирайте только прочное дерево – дуб, ель, ольху и т.д. Не спешить обшивать стены, пока не сделаете обрешётку для крыши, т.к. возможно придётся вносить некоторые корректировки в стены.
Начать строительство крыши нужно с подготовки стропил и конька. Также следует учесть, что если крыша будет массивной, то придётся монтировать подкосы, ригели и прогоны. В данном примере рассмотрим строительство небольшой бытовки без этих элементов. Стандартный угол наклона скатов составляет 15-25 градусов, при таком угле длина стропил должна варьироваться от 2.5 до 3.5 м. Обрешётка для крыши в большинстве случаев не обязательна.
Стропила крепятся к основной конструкции при помощи профилей и саморезов. Вся конструкция монтируется непосредственно на высоте, а не на земле. Если внутри сарая предусматривается дополнительная стена, то необходимо задуматься об усиление стропил при помощи их более плотного размещения. Готовый каркас желательно обработать антисептиками от паразитов, влаги, огня, перепада температур.
Когда “скелет” сарая готов необходимо приступать к обшивке. Изначально обшейте стены обычными ДСП-панелями, после можно задуматься о внешнем оформлении, например, обшив сарай сайдингом.
После приступайте к укладке кровли. крепится к стропилам, при помощи специальных саморезов. В зависимости от материала кровли, различается и метод монтажа. В качестве завершающего этапа монтируются различные изоляционные слои.

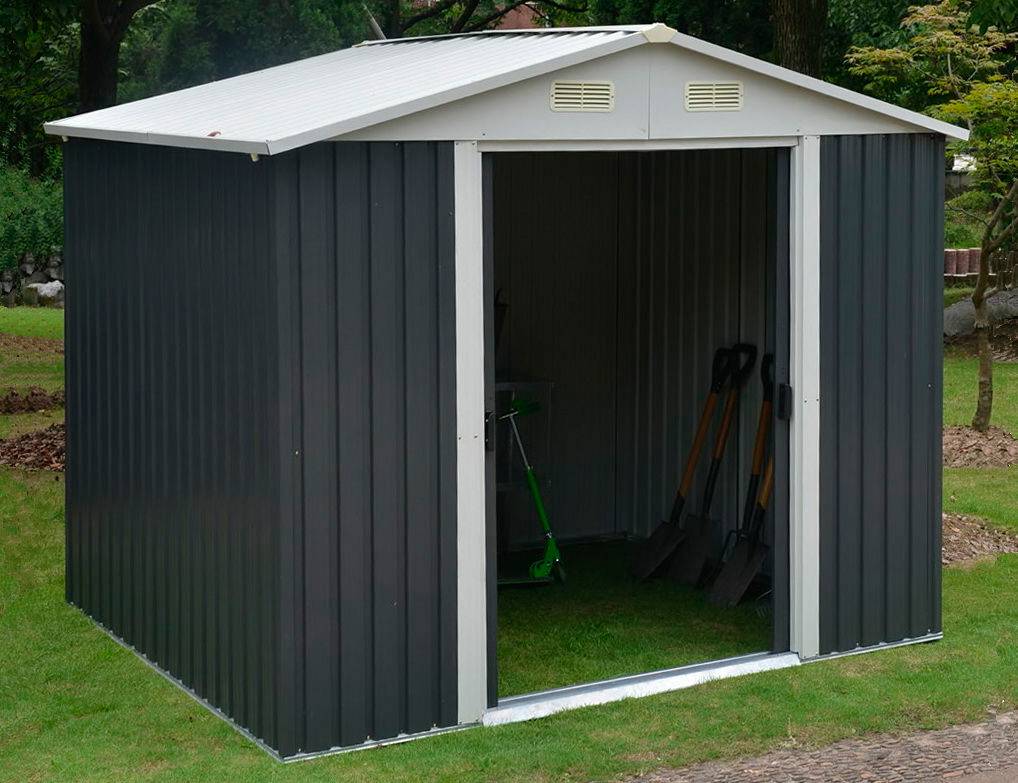

Сарай с двускатной крышей своими руками
Сарай является неотъемлемой частью многих частных домов в сельской местности. Но даже обычная бытовка требует чётко проработанный проект. Свой каркасный сарай можно использовать в качестве отдельного помещения для хранения хозяйственных инструментов, мастерской, загона для скота или пользоваться как дровяником. Самым оптимальным вариантом будет проект с двухскатной крышей, т.к. для его возведения требуется относительно немного материала, не нужны сложные расчёты, а построить конструкцию можно полностью самостоятельно, можно использовать дешёвый и не самый качественный материал на рынке (в зависимости от того какие цели вы преследуете).
Как возводится стропильная система односкатной крыши – пошаговая схема
Шаг 1: Монтаж несущего бруса
На протяженные стены здания – которые послужат опорой для стропильной конструкции – необходимо уложить массивный брус, называемый мауэрлатным. Имеется прямая зависимость от угла наклона стропил: чем он круче, тем более массивным должен быть мауэрлат. Для обычной и металлизированной черепицы в качестве кровельной отделки требуется несущий брусок размерами от 100×100 мм. Бывают стропильные конструкции из брусьев сечением 200х200 мм и больше. Для профнастила допускается использование мауэрлатного бруса от 80х80 мм.
Несущий брус тщательно остругивается (еще лучше сразу купить качественный, ровный и сухой мауэрлат) и пропитывается антисептиком. По всему торцу несущей стены укладывается рубероид, потом на него монтируют сам брус. Монтаж выполняют строго по уровню, с помощью длинных (от 200 мм) анкерных болтов, с шагом в 80-100 см между болтами. Точно уложенный и прочно закрепленный на несущей стене мауэрлатный брус – основа для качественной кровли.
Шаг 2: Обработка несущего бруса и стропильных заготовок
Вылет стропильной доски над свесом крыши планируется на уровне 30-40 см с каждой стороны, в зависимости от угла наклона (чем круче угол, тем меньше вылет с нижней стороны кровли и больше с верхней). Для металлочерепицы и профнастила оптимален шаг между стропилами в 120 см. Если ширина кровли превышает 6 метров, то этот шаг уменьшают до 1 метра.
Стропильную доску необходимо врезать в закрепленный мауэрлат для монолитной прочности деревянной конструкции
Крайне важно выполнить все врезки одинаковыми, сохранив единство несущей поверхности под листовые кровельные материалы. Делается это так: выпиливаются врезки идентичных размеров, слегка превышающие ширину стропильной доски
Можно отметить точные места и размеры надпилов на мауэрлате сразу по всей его длине. Лучше действовать ручной ножовкой для точности движений, чем применять электролобзик или иной механизированный инструмент для скорости работы. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется посредством широкой стамески и аккуратных ударов молотка.
Шаг 3: Монтаж стропил собственной персоной
Отпиленные и обработанные антисептиком стропила укладываются с двух сторон кровли в крайние пазы. Между этими досками натягивается несколько бечевок. Оценивается постоянство наклона полученной “бечевочной плоскости” и только потом крепится пара крайних стропил.
Крепеж выполняют длинными плотницкими гвоздями с широкими шляпками, один или два на каждый стык. Последующие стропильные ноги укладывают с ориентировкой на протянутые бечевки и прибивают аналогично. При значительных размерах пролета под середину стропил монтируют дополнительные опоры либо треугольные откосы по углам. После чего можно переходить к монтажу обрешетки для теплоизоляции и укладке самой кровли.
В каких случаях оптимальна односкатная крыша?
Кровля из единственного ската обладает явно выраженной асимметрией и конструктивной оригинальностью. Будем откровенны, по сравнению с двух- или четырехскатной крышей она выглядит не столь представительно, а чердачное помещение будет малопригодно для использования. Кроме того, для односкатной крыши требуется различная высота стен либо применение специальных «возвышающих» каркасов, что существенно усложняет строительство.
С другой стороны, односкатная крыша своими руками рассчитывается и возводится гораздо легче многоскатных аналогов. Для нее нужен минимум строительных и вспомогательных материалов, в том числе теплоизоляционных и шумозащитных. Надежность односкатной кровли от воздействия непогоды весьма высока, как и пригодность к ремонту при случайном повреждении или под действием неумолимого времени.
К другим строительным достоинствам простой односкатной кровли относятся быстрота возведения и безопасный характер всех этапов работ. Высоченные стремянки или леса строительные в установочных процедурах не понадобятся, вся работа выполняется с перекрытий верхних этажей. А вот надежный монтажный пояс при кровельных манипуляциях обязателен – лучше пристегнуться карабином к толстой балке, чем капельницей к больничной койке…
Очень важна правильная ориентировка такой крыши относительно преобладающих направлений ветра. Если кровля с одним скатом имеет значительную крутизну, если сильные ветровые потоки постоянно воздействую на нее с «фронта», комфорт под такой крышей будет минимальным, как и ее долговечность. Дом с крутой односкатной крышей должен быть сориентирован на местности таким образом, чтобы ветровая нагрузка приходилась на его высокую фасадную стену. Уже при заливке фундамента необходимо задуматься, какова будет конструкция кровли, и учитывать эти мысли на начальном этапе строительства.
Те же обстоятельства следует принимать во внимание при кровельных работах на сараях, гаражах и других хозяйственных постройках. От грамотного учета ветровой нагрузки зависит «угол возвышения» такой кровли, его следует выполнить с определенной стороны гаража или сарая
Кроме того, необходимо заранее позаботиться об отводе стекающей с крыши воды – обустройством сточных канав, строительством дренажной системы и т.д.
Чертеж сарая с односкатной крышей
Прежде чем приступить к закупке материалов, а также к дальнейшей постройке, необходимо разработать чертеж.
Для чего нужен чертеж?
Чертеж понадобится для некоторых важных данных:
- Он даст полное представление об этапах стройкида нужных ресурсах, со всеми формами и размерами. Это такое графическое руководство всех этапов строительства,как для исполнителя, так для заказчика;
- Чертеж позволит составить смету, а также закупить необходимые материалы. Расходы будут под контролем.
Найти готовый или сделать самому?
Решение этого вопроса зависит от нескольких факторов:
- Требований заказчика, отвечающим его нуждам;
- Площади или конфигурации выбранного участка;
- Дизайнерского решения.
Если же нет никаких специфических требований, к тому жебудущийхозблок не претендует быть уникальным, гораздо легче воспользоваться типовым готовым чертежом.
Например, как ниже:
Какой вариант сарая выбрать для дачи
В зависимости от планов будущей застройки дачного участка, наличия свободного времени и денег, решить проблему хозяйственного помещения на загородном участке можно несколькими способами:
- Нанять бригаду и построить капитальный сарай из кирпича или пеноблока, с односкатной крышей и подвалом;
- Залить своими руками бетонный фундамент под будущую постройку, купить пятитонный железнодорожный контейнер и установить его на дачном участке вместо сарая;
- Построить из бруса и доски обычный сарай с односкатной крышей, размером 3х6, как на фото.
Разумеется, опытные дачники со стажем без колебаний отдадут свои голоса в пользу последнего варианта, это наиболее взвешенное и обдуманное решение.
Кроме того, строительство каменных, сборных, щитовых сараев, как и покупка контейнера, потребует на порядок больших капиталовложений и времени, чем необходимо для деревянной постройки с односкатной крышей и простеньким фундаментом. Главное, при немалых затратах ощутимых преимуществ перед односкатным деревянным сараем размером 3х6 не получается.
Оптимальная конструкция деревянного сарая 3х6
Наиболее сложным элементом самодельного сарая является его крыша. Выбирайте для своего сарая односкатную крышу, не ошибетесь. Даже опытные мастера предпочитают ставить на сараях односкатные крыши, они не так красивы, но проще в постройке и надежнее в эксплуатации. Тем более что односкатную крышу сарая своими руками пошагово можно сделать даже с минимальным опытом строительства.
Единственным обязательным условием является правильная ориентация односкатной крыши и всей постройки сарая относительно розы ветров, чтобы уменьшить риск затекания дождевой воды под верхний свес и фронтоны крыши:
- Конструкция сарая, габаритами 3х6 м, с односкатной крышей приведена на чертеже;
- Постройка выполняется на простом столбчатом фундаменте из 12 опор. В качестве материала для столбов используется стандартный шлакоблок, но лучше отлить опоры из бетона в опалубке;
- Основу односкатного сарая составляет каркас из досок и бруса, размеры строения 3х6 метра, с высотой потолка в 2 м и самой высокой точкой стропил 2,7 м;
- Односкатная крыша выполняется по классической схеме, на висящих стропилах с набитыми досками обрешетки и плоской кровлей. В качестве кровельного покрытия можно использовать профнастил, ондулин, или сделать двухслойный вариант из рулонного материала, например, рубероида.
Постройка получится очень простая и легкая, если правильно собрать фундамент, то деревянная коробка каркаса с односкатной крышей легко выдержит ветер в 18-25 м/с. Если на местности, в которой планируется установка сарая, нет сильных ветров, то при строительстве стен можно ограничиться вертикальными стоками из доски и бруса, как на чертеже. Для открытой местности вертикальные несущие опоры рекомендуется усилить боковыми подкосами, как на фото.
То же самое касается конструкции односкатной крыши. Для тихой местности можно строить односкатную крышу без использования балок потолочного перекрытия, но в этом случае верхнюю обвязку стен и мауэрлат потребуется подпереть дополнительными вертикальными опорами из бруса. Для ветреной местности односкатную крышу необходимо обязательно усилить балками перекрытия и опорами в срединной части стропил.
