Как сделать шатровую крышу своими руками

Особенности устройства стропильной системы

На первом этапе устройства необходимо определиться с видом стропил, которые могут быть висячими или наклонными.

Висячие стропила будут иметь упор в наружные стены возведённой постройки, но строить и выполнять ремонт такой крыши достаточно сложно. Наклонный вариант стропил более удобен для монтажа и выгоден с экономической точки зрения. Наклонная стропильная система является идеальной конструкцией при возведении крыши с кровельным уклоном менее сорока градусов.

Кроме того следует учитывать, что для стропильной системы шатровой крыши необходимы очень надёжные крепления и качественный строительный материал, что обусловлено высокой нагрузкой.

Устройство стропильной системы

Лучшее решение для получения надёжной и прочной конструкции заключается в использовании балочно-затяжного устройства в совокупности с подкосами и стойками. Весь пиломатериал, планируемый к использованию для возведения шатровой крыши, должен быть обработан защитными составами и огнеупорной пропиткой.

https://youtube.com/watch?v=jTQvBWOZDko

Брус мауэрлата необходимо установить по периметру сооружения или в месте крепления стропильных ног, которое определяется в соответствии с чертежом. При креплении к кирпичным сооружениям, опорный брус следует расположить на внутренней стеновой части и обязательно выполнить гидроизоляцию.

В деревянных зданиях в качестве мауэрлата может быть использована верхняя часть сруба или выполнена верхняя обвязка на каркасном сооружении.

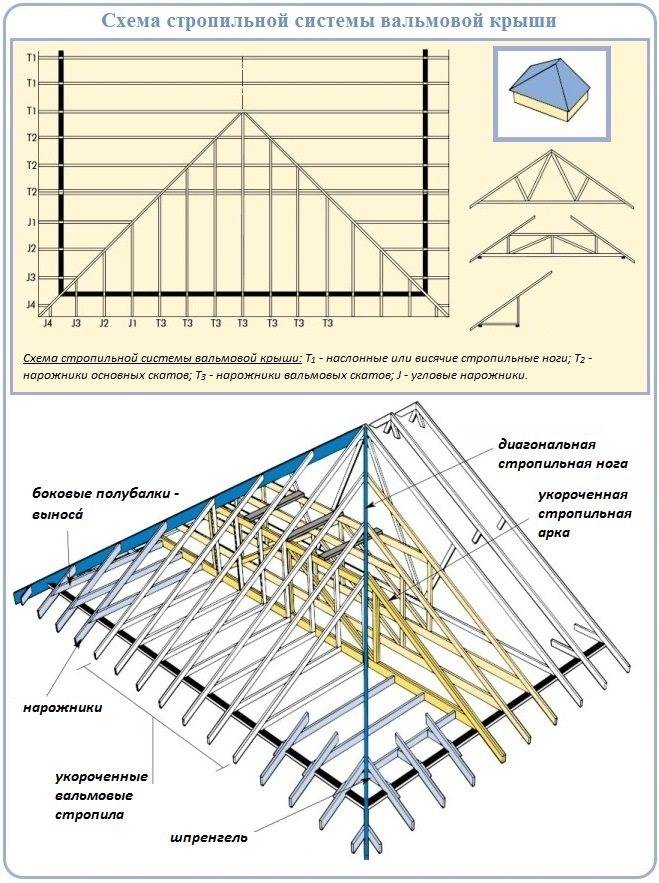

Сама стропильная система шатровой кровли состоит из следующих основных элементов:

диагональные или накосные стропила;
укороченные скатные стропила или нарожники.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

Сложная конструкция каркаса.
Малые размеры мансарды.
Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Необходимые расчеты

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Основные сведения

Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.

Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

диагональные стропильные ноги;
лежни;
опорные брусья;
стойки;
мауэрлат и пр.

Пример выполнения расчета

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

габариты дома – 6х6 м;
длина диагонального стропила – 521 см;
высота конька – 297 см;
наклон кровельных скатов – 35 градусов;
ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м2.

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м2.

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м2.

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м2.

Монтаж кровли

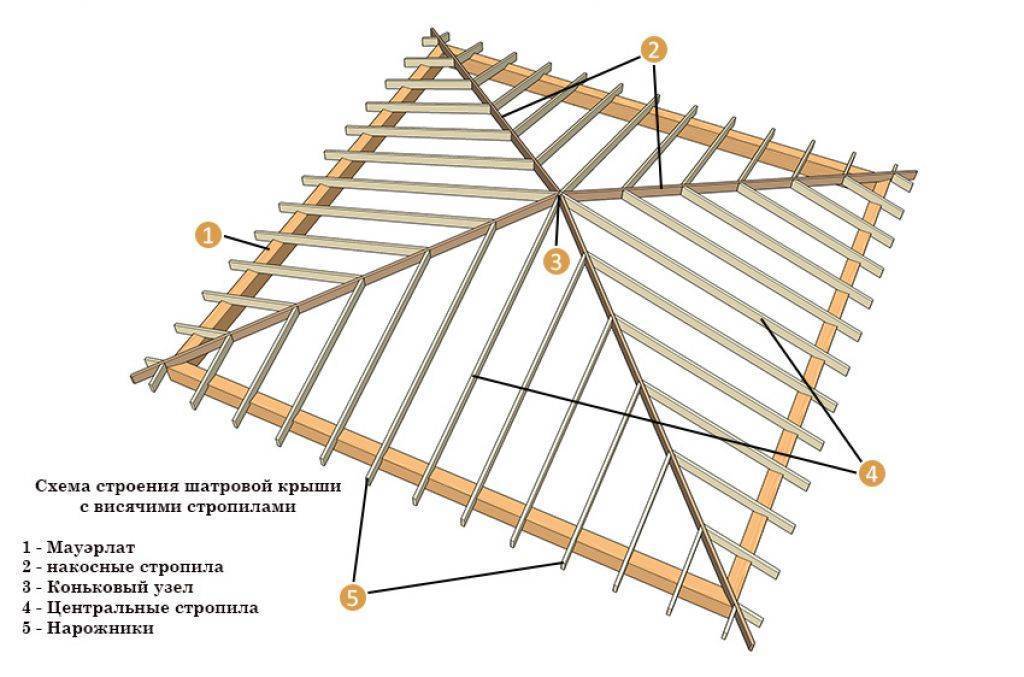

Каркас крыши шатрового типа содержит следующие элементы:

стропила диагональные;
опорный брус (мауэрлат);
боковые и коньковые прогоны;
подкосы и раскосы.

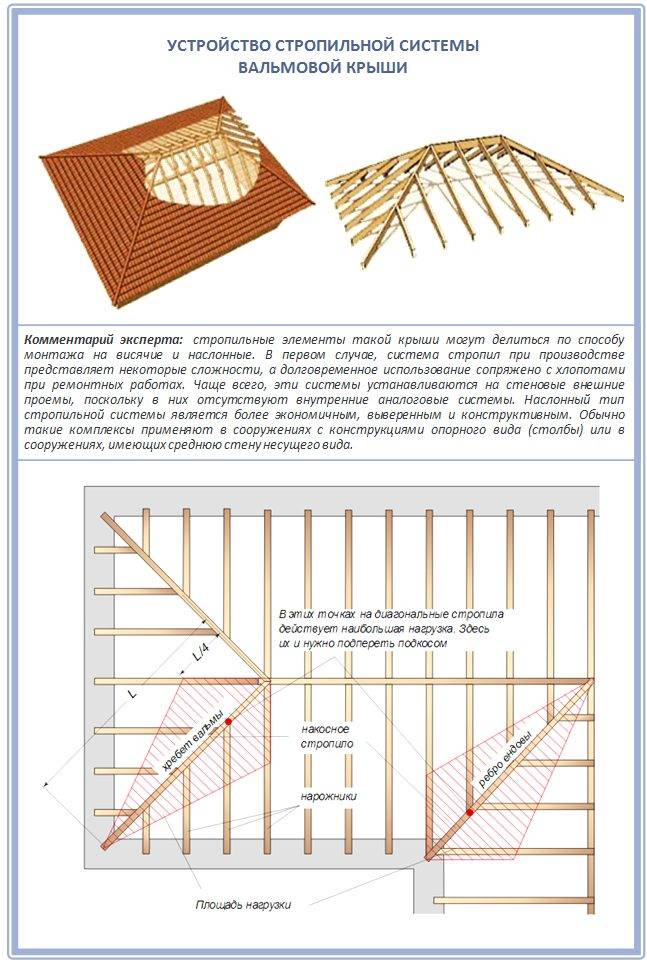

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);

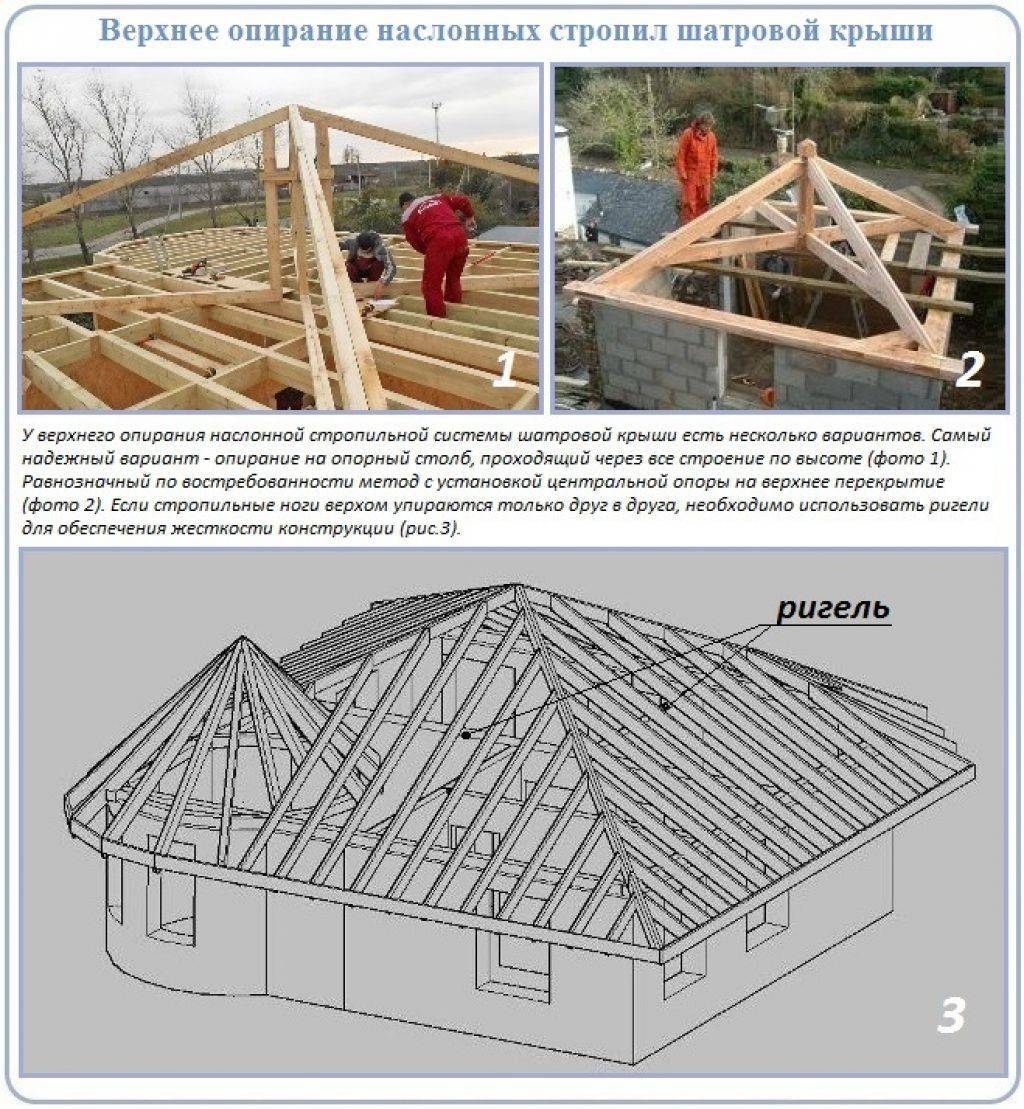

наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных)

При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

В целях повышения прочности шатровой конструкции при монтаже может использоваться поперечная балка, укрепляющая систему центральных стропил.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

До застилки кровельного покрытия требуется подготовить слой утеплителя, а также паро- и гидроизоляцию крыши, причём начинать такую подготовку рекомендуется с укладки гидроизоляции. Ее расстилают обычно по направлению снизу вверх с перекрытием листов на 10 см.

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

На фото представлены различные варианты строительства шатровой кровли:

Сложная форма шатровой крыши

Крыша загородного дома

Крыша срубного дома

Процесс строительства шатровой конструкции

Шатровая крыша из черепицы

Для старого дома

С элементами стекла

Устройство стропил шатровой крыши

На предоставленных чертежах указываются различные конструкции шатровой крыши. Их можно взять за основу будущей новой кровли:

Чертеж шатровой кровли

Примерная схема шатровой кровли

Кровельные работы ↑

При перекрытии шатровых крыш лучше всего использовать битумную черепицу или другой штучный кровельный материал. При использовании длинных листов металлочерепицы или профнастила будет больший перерасход, вследствие кроения под треугольные формы скатов.

Монтаж проводят, следуя рекомендациям производителей конкретного типа материала, и соответствующего крепежа.

Завершает кровельную эпопею установка снегозадержателей и водосточных систем.

И если по второму пункту стоит придерживаться общепринятых методов сборки, то устройства подбираются исходя с индивидуальных параметров крыши.

На скатах с крутыми наклонами преимущественно монтируются барьерные типы устройств снегового сдерживания, а если угол уклона небольшой, нужны пропускные снегорезы.

Обратите внимание
Отдельно подбираются конструкции для мягких крыш, на которых чаще всего монтируют несколько рядов бугелей (снегосдерживающих крючьев). Такие точечные системы применяются на скатах с уклоном до 30°.. Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям

Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям.

https://youtube.com/watch?v=7pCBQfbyBWs%3F

2023 stylekrov.ru

Монтаж кровли

Каркас крыши шатрового типа содержит следующие элементы:

стропила диагональные;
опорный брус (мауэрлат);
боковые и коньковые прогоны;
подкосы и раскосы.

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

Как рассчитать шатровую крышу

Расчёт вальмовой крыши зависит от выбранной конфигурации кровли. Для того чтобы сделать правильный выбор, необходимо:

определиться с типом кровельного материала (мягкий или жёсткий);
ознакомиться с характером помещения, которое должно быть покрыто (квадратное, прямоугольное, наличие или отсутствие внутренних несущих стен);
определиться с размерами кровельного материала и утеплителя.

В расчёт следует заложить рекомендованные значения параметров для элементов кровли, которые приведены в таблице:

Параметр элемента кровли	Оптимальные значения / Рекомендуемые значения
1. Угол наклона скатов	20° — 50° / 40°
2. Длина свеса карнизов, см	от 40 до 100 / 50
3. Длина свеса фронтонов, см	от 40 до 70 / 50
4. Мауэрлат (сечение бруса), мм	100 ´ 150 или 150 ´ 150
5. Стропила (сечение бруса), мм	50 ´ 150 или 50 ´ 200
6. Расстояние между стропилами* (шаг), см *в зависимости от размера утеплителя	от 60 до 100
7. Обрешётка (сечение доски), мм	25 ´ 100 или 40 ´ 150
8. Расстояние между рядами обрешётки (шаг), см, в зависимости от типа кровельного материала	от 1 до 10 от 30 до 40 от 30 до 65
9. Контробрешётка (сечение бруса), мм	30 ´ 50
10. Толщина теплоизоляции, см	от 10 до 25 / от 15 до 20

Порядок расчёта вальмовой крыши:

Определить высоту конькового узла (или конька для крыши с прямоугольным основанием), который зависит от выбранного угла скатов. Угол выбирается по следующим критериям:

он должен быть для всех скатов одинаковым;
в снежных районах угол должен быть большим для формирования крутого уклона;
в ветреных районах угол выполняют до 30°;
учесть тип кровельного материала и наличие мансардного этажа

Высоту конькового узла определяют согласно схеме на рисунке 6 по формуле:

где Н – искомая высота, В – ширина фасада, a – угол наклона ската.

Выполнить чертёж стропильной системы с учётом рекомендуемых значений из таблицы, определить длину стропил и остальных элементов кровли, и рассчитать количество древесины. Хорошим подспорьем для облегчения расчётов являются программы 3D-моделирования и специализированные калькуляторы.
Рассчитать площадь крыши. Классическая вальмовая крыша состоит из из четырёх равных равнобедренных треугольников. Общая площадь такой крыши рассчитывается по формуле:

S = 4 ´ (В ´ Н) / 2.

Если крыша лежит на прямоугольном основании без конька, то рассчитывают площади двух равнобедренных треугольников, а затем их суммируют. Если такая крыша имеет конёк, тогда считают площади вальмовых треугольных скатов, а затем боковые скаты в виде трапеций. Формула расчёта площади трапеции приведена ниже:

S = ((a + b) / 2) ´ h,

где a и b – основания трапеции, h – её высота.

В сложных конструкциях следует рассчитывать площади всех частей кровли, а затем их суммировать.

Рассчитать площадь кровельного материала, учитывая тот факт, что он продаётся, как правило, в виде прямоугольных листов.

Как правильно крыть шатровую крышу: основные нюансы

Стропильную систему шатровой кровли сложно сделать самостоятельно. Особенно если опыта в устройстве каркаса крыши нет. Поэтому для ее расчета и монтажа желательно привлечь профессиональных кровельщиков и проектировщика

При этом важно, чтобы:

Пиломатериалы были хорошо высушены. Шатровая кровля намного восприимчивее к качеству строительного леса, чем двускатная или односкатная крыша, из-за больших нагрузок и их сложного распределения. Особенно критична влажность древесины, поскольку если накосные или центральные стропила выгнет, вся конструкция резко потеряет в надежности.
Стропила ставились с вырубками. Это сделает каркас более жестким и надежным.
Нарожники крепились к мауэрлату и диагональным стропилам. Их крепление к стойкам и подкосам нарушит распределение нагрузки по конструкции.

Перед тем как покрыть шатровую крышу, рекомендуем пригласить эксперта-кровельщика, чтобы он оценил качество готовой стропильной системы. Неспециалист сможет заметить только базовые ошибки, а для шатровой кровли даже небольшие недочеты имеют значение. Кроме того, требовать у строительной бригады исправление ошибок намного проще, если у вас есть заключение эксперта.

А вот со всеми остальными этапами вполне можно справиться самостоятельно. Кровельный пирог, как и порядок его устройства, одинаков для всех крыш одного типа. Разве что при работе с четырехскатными кровлями больше отходов.

Итак, как крыть шатровую крышу:

С внутренней части стропил крепят пароизоляцию с помощью строительного степлера. Нахлест между соседними полотнищами должен быть 10-15 см. Стык между ними, а также места, где пароизоляция заходит на стены, вентиляционные шахты, дымоход и другие препятствия, герметизируют специальной клеящей лентой.
Поверх пароизоляции набивают внутреннюю обрешетку. Это не только основа для отделки крыши, но и опора для утеплителя.
Между стропилами враспор укладывают плиты утеплителя.
Поверх стропил крепят гидробарьер, тоже с проклейкой стыков и нахлестом полотнищ.
Вдоль стропил набивают небольшие бруски контробрешетки. Она дополнительно фиксирует гидроизоляцию и обеспечивает вентиляционный зазор между кровельным материалом и гидробарьером.
Поверх контробрешетки крепят обрешетку: бруски, доски, плиты OSB или листы влагостойкой фанеры.
На обрешетку монтируют кровельное покрытие.

Важный нюанс: шатровая крыша симметрична. Это значит, что в большинстве случаев обрезки материалов с одного ската можно использовать на соседнем. Поэтому продумывайте раскладку материалов, особенно кровельных листов, заранее.

Еще одна тонкость тоже связана с отходами. Парадоксально, но при монтаже шатровой кровли натуральная черепица и тем более недорогая цементно-песчаная могут оказаться выгоднее листовых материалов. Причина — при укладке штучных материалов почти нет отходов, в то время как у листовых покрытий в утиль может уходить до 30%.

И последнее: не забывайте о герметизации конькового узла и стыков между скатами. Даже если по технологии можно обойтись без герметика, в этих местах им лучше пройтись. Это почти никак не скажется на бюджете, зато прибавит надежности кровле и поможет компенсировать мелкие недочеты монтажа кровельного покрытия в этих узлах.

Особенности и элементы шатровой системы

Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила

В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга

Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

Шатровая крыша для беседки

Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников.
Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

Устройство шатровой стропильной системы

Этапы монтажа шатровой крыши

Разработка индивидуального проекта

В собственном доме хочется создать максимальную уникальность. Как в случае выбора собственной формы, так и при использовании одной из нижеприведенных схем, владельцу во избежание проблем нужно сделать четкий план постройки. Требуется подогнать общие чертежи под свой дом, произвести перерасчет параметров с учетом новых материалов. Для успеха соблюдайте следующие советы, рассказывающие, как сделать проект правильно:

Создайте мансарду такой высоты, чтобы можно было не только находиться в сидячем положении, хранить вещи, но и спокойно ходить. Особенно актуально в случае жилого пространства.
Соблюдайте размеры чердака. Не делайте его чересчур большим, иначе здание будет выглядеть некрасиво.
Не используйте широкие скаты крыши, иначе будут перекрываться окна и комнаты станут затемненными.
Стропильная система мансардной крыши требует чертежи. Не экономьте время на наглядном плане, он поможет при постройке.
