Счетчик электроэнергии в розетку: установка и способы применения, тесты

Бытовой ваттметр в розетку — принцип работы и характеристики

Различные электроприборы потребляют неодинаковое количество энергии. Существует масса технологий, позволяющих экономить энергию без утраты качества эксплуатации. Разработаны устройства для измерения энергопотребления, помогающие оценить все затраты. Одно из них — бытовой ваттметр в розетку.

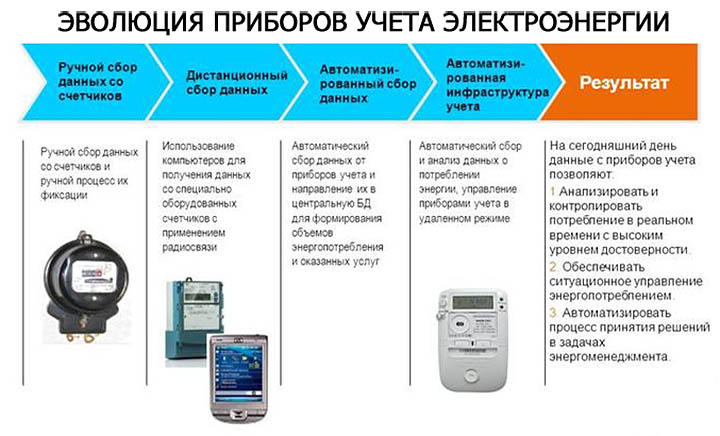

Общая информация

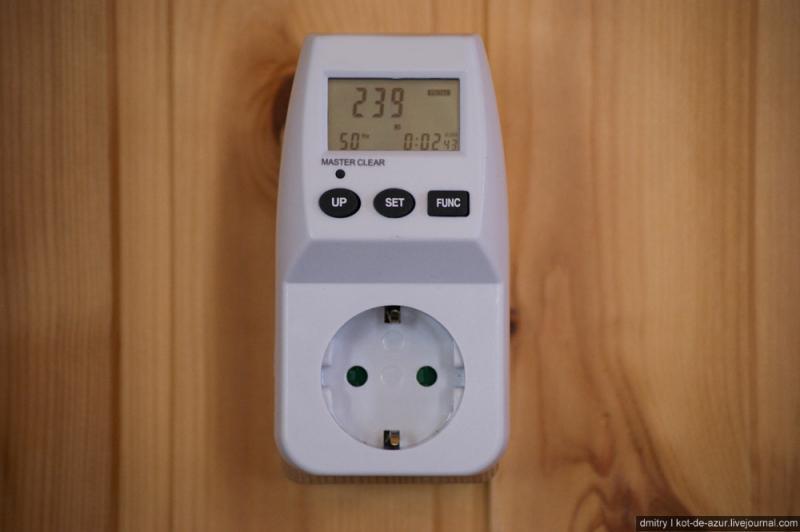

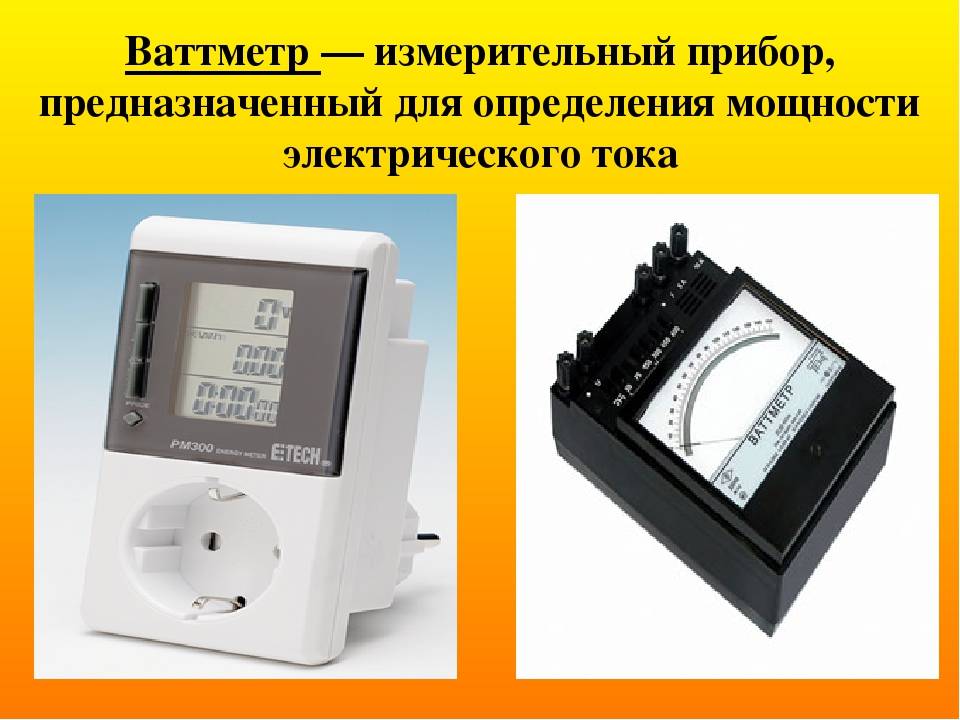

Ваттметр — комбинированное устройство, измеритель мощности в розетках. Его можно назвать прибором учета электричества, но на этом функциональность устройства не заканчивается. Прибор служит и как вольтметр, показывая напряжение постоянного тока в сети.

Есть разные виды ваттметров в розетку:

цифровые;
аналоговые.

Первые отражают всю нужную информацию на табло, вторые требуют произведения простых расчетов самостоятельно, зато стоят дешевле. Внешне ваттметр напоминает переходник в розетку. На панели есть кнопки управления и регулировки работы

Важно приобрести прибор, который можно включить непосредственно в гнездо. Если подключать устройство в розетку, оно показывает, сколько ватт потребляют приборы. Устройство состоит из следующих составляющих:

Устройство состоит из следующих составляющих:

датчиков тока, напряжения;
преобразователя аналогово-цифрового;
микроконтроллера;
клавиатуры (средства ввода данных).

Качественные ваттметры для розеток, которые показывают, сколько прибор потребляет электроэнергии, могут параллельно измерять напряжение, коэффициент мощности, силу тока, частоту и ряд других показателей. Параметры измерения прибора — длительность работы техники, общее число киловатт, которые может расходовать техника.

Некоторые ваттметры после ввода тарифа даже отразят сумму, которую нужно заплатить за электроэнергию. Существуют ваттметры в розетки с регулятором мощности: при превышении показателя приборы издают сигналы.

Как работает ваттметр

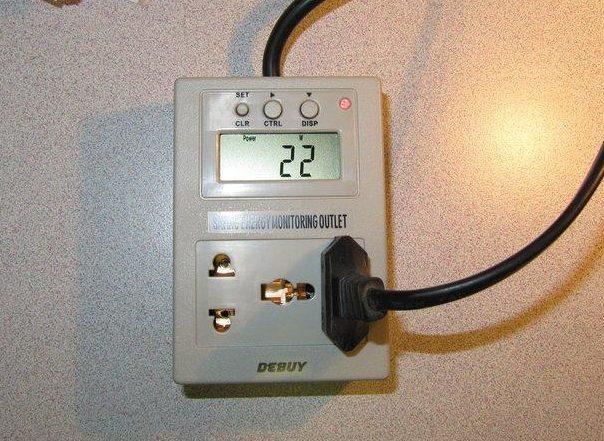

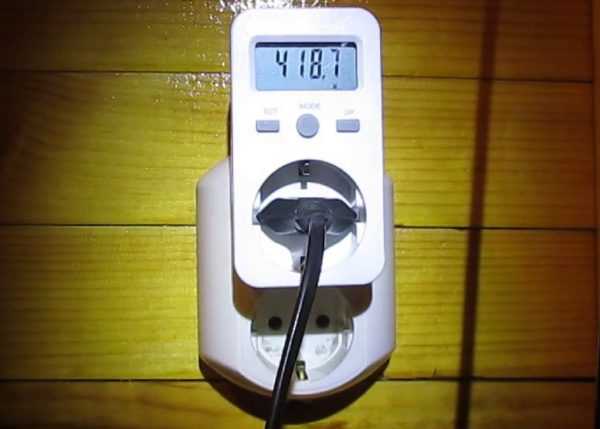

В эксплуатации устройство довольно простое. Его следует включить в розетку, а через него подключить прибор, который нужно проверить. На экране будет отражена необходимая информация.

Порядок эксплуатации цифрового прибора таков:

Подсоединить устройство к сети.
Удостовериться, что оно показывает «ноль», а предыдущие цифры сброшены.
Включить бытовую технику.
Через несколько секунд оценить показания — количество ватт/час и другие.

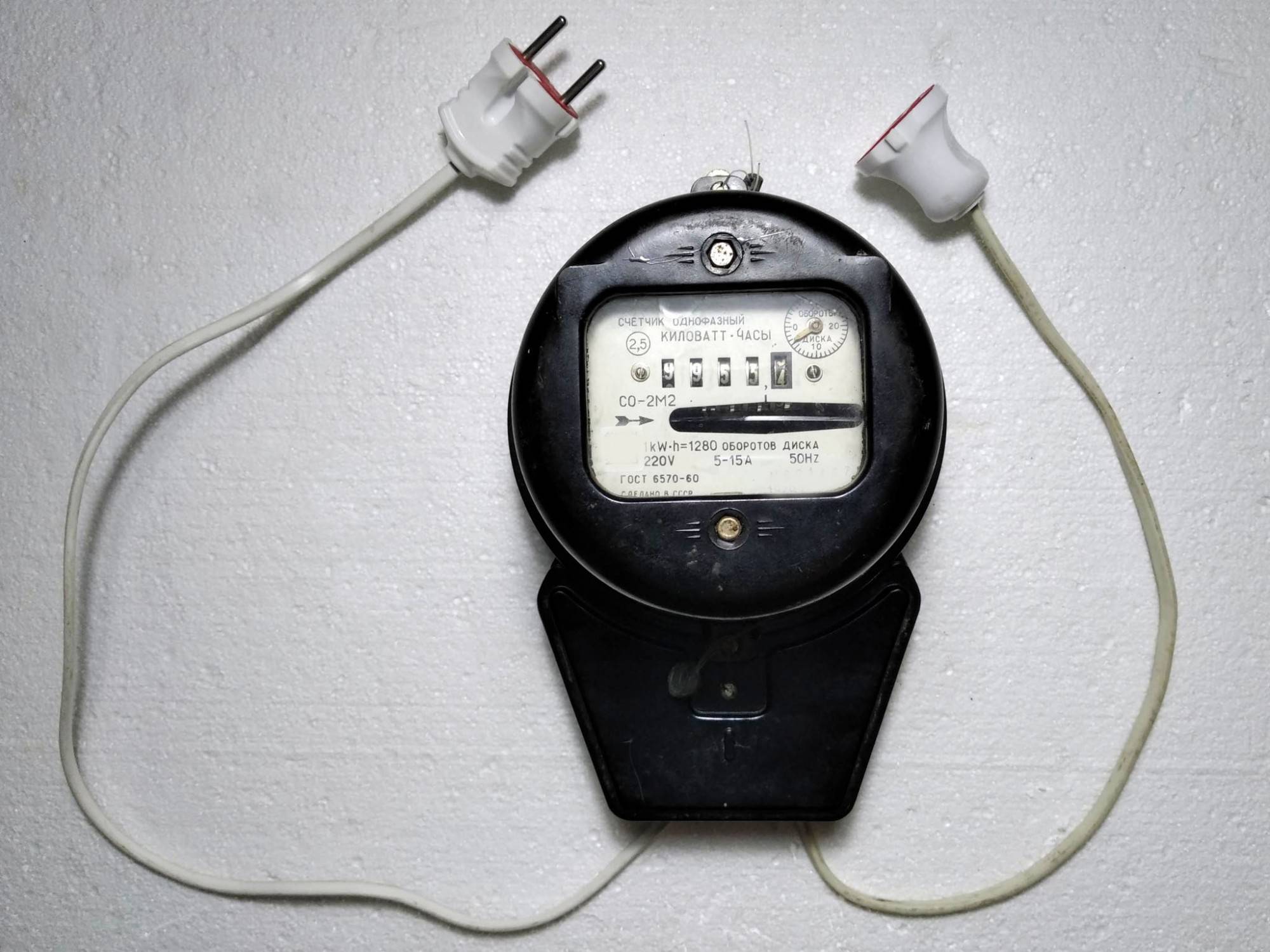

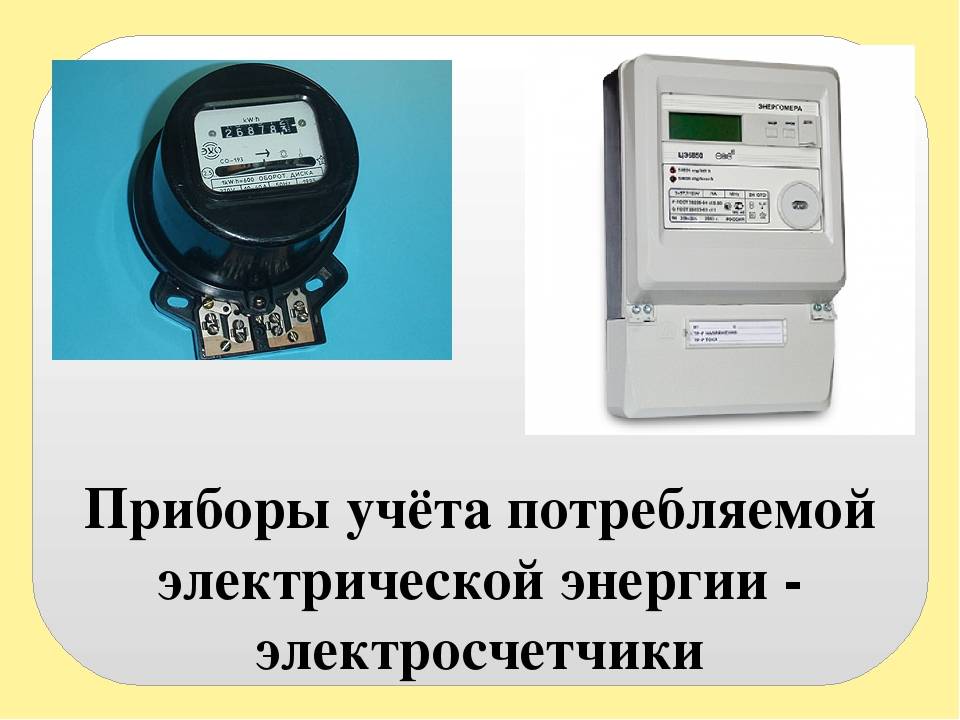

Аналоговый счетчик устроен проще. В нем есть вращающиеся диски, по которым информацию придется вычислять с привлечением секундомера. Включив секундомер, нужно посчитать, за какое время диски развернулись. Далее нужно умножить киловатты по счетчику на 3600 и поделить на вычисленное время в секундах. Так будет получен коэффициент мощности.

Характеристики ваттметров

Ряд моделей имеет отверстия для расположения аккумуляторов, батареек, которые потребуются, если предусмотрены функции сохранения измеренных параметров и анализ, сопоставление данных.

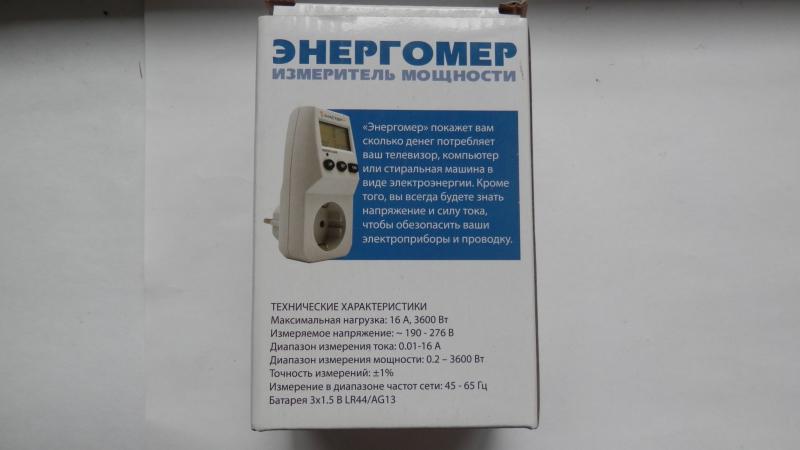

Обычно технические характеристики устройств следующие:

номинальная мощность — 3,6 кВт;
ток — 16А;
напряжение — 190 – 270 В;
частота — 50 Гц;
минимальная измеряемая мощность — 0,1 Вт;
точность измерения — погрешность до 1 %;
суммарное отражаемое энергопотребление — до 10000 кВт/ч;
собственное потребление энергии — меньше 0,5 Вт;
оптимальная температура окружающей среды — 5 – 40 градусов.

Чаще всего при помощи ваттметров в розетки с индикатором потребляемой мощности оценивают работу чайников, стиральных машин, обогревателей, прочей бытовой техники.

Плюсы и минусы приборов

К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.

Достоинств у ваттметров множество:

возможность оценить работу всех приборов в доме;
простота в эксплуатации — справится даже новичок;
отсутствие необходимости в особых схемах включения, в применении переходников;
получение полной информации о работе техники;
возможность подсчитать затраты и сэкономить в будущем;
приемлемая цена, доступность.

Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.

Бытовой ваттметр в розетку — принцип работы и характеристики

220.guru

Что это такое

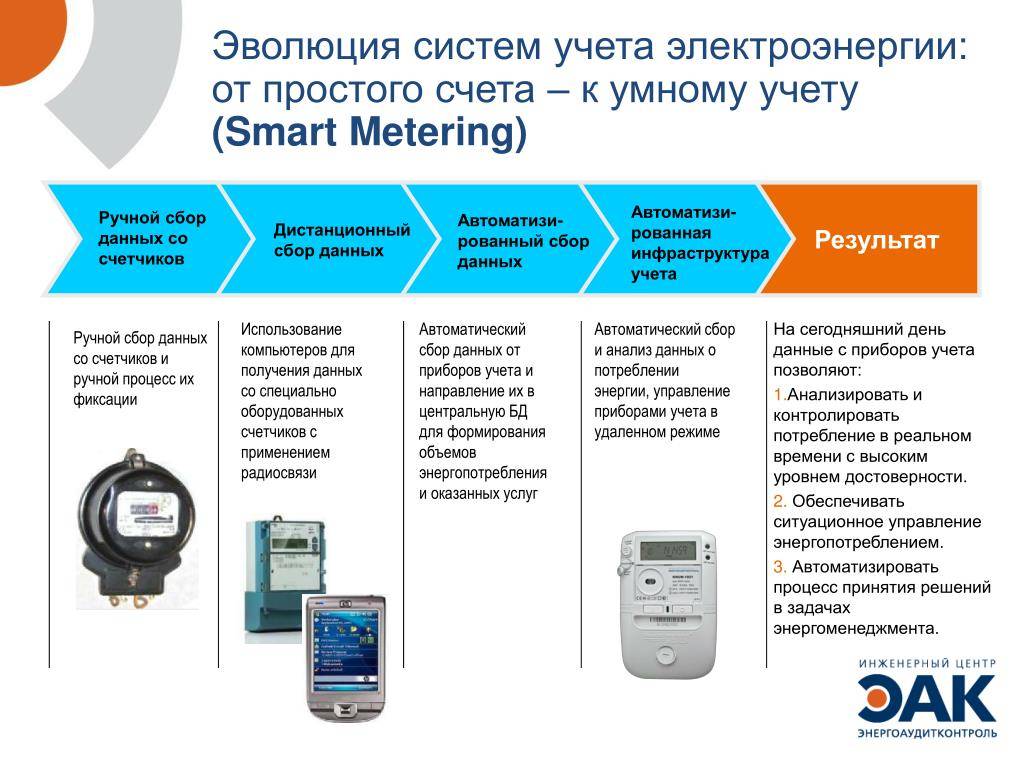

На сегодняшний день экономия электроэнергии является крайне актуальным вопросом. Осуществляется выпуск большого количества приспособлений, где используются новейшие технологии, которые дают возможность сэкономить электрическую энергию, не потеряв в качестве. Кроме того, прогресс коснулся и измерительных приспособлений.

Бытовой ваттметр

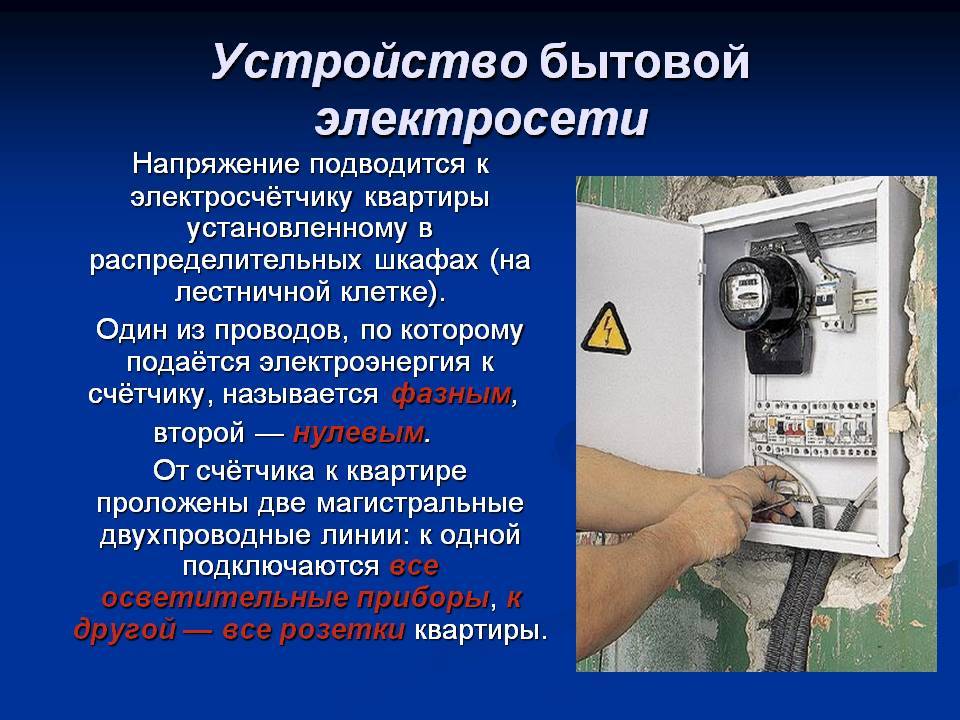

Ваттметр бытовой — прибор, предназначенный в целях замера мощности, которая потребляется приемником электроэнергии в домашних условиях и не нуждающийся в особой схеме включения. В отличие от электросчетчиков, измеряющих используемую мощность по квартирам (домам), ваттметр способен осуществить измерения мощности в любых точках жилища.

Важно! Рассматриваемое приспособление функционирует также точно, как и электросчетчик. Отличием станет более тонкая разбивка информации по конкретному потребителю. Основной сферой применения ваттметров являются промышленные отрасли в электроэнергетике, машиностроении, ремонт электроустройств

Кроме того, зачастую подобные устройства используются в бытовых условиях. Они приобретаются специалистами по электронике, компьютерам, радиолюбителями, чтобы рассчитать экономию использования электроэнергии

Основной сферой применения ваттметров являются промышленные отрасли в электроэнергетике, машиностроении, ремонт электроустройств. Кроме того, зачастую подобные устройства используются в бытовых условиях. Они приобретаются специалистами по электронике, компьютерам, радиолюбителями, чтобы рассчитать экономию использования электроэнергии.

Ваттметры используют, чтобы:

Вычислить мощность устройств.
Провести тесты электроцепей, определенных ее частей.
Провести испытания электрических установок, как индикаторов.
Проверить действие электрического оборудования.
Провести учет потребляемой энергии.

Бытовые ваттметры в розетке не нуждаются в специальных схемах подключения. Когда электросчетчик показывает общую мощность в жилище, то такие приспособления отражают работу всех розеток отдельно. Их устройство предусматривает вилку для подключения к розетке, гнездо, чтобы включить нагрузку.

Конструкция устройства

Ваттметр — бытовой измеритель мощности

Ваттметр — бытовой измеритель мощности (портативный счетчик потребляемой электро энергии, энергометр) предназначен для измерения и анализа потребляемой мощности, подключёнными к нему устройствами. Ваттметр это устройство, которое показывает потребление и стоимость энергии ваших бытовых приборов. По своей сути является мобильным счетчиком потребленного электричества. Этим счетчиком можно измерить сколько электричества потребляет тот или иной прибор, умножить на стоимость единицы электроэнергии и получить стоимость использования прибора. Идеально подходит для измерения потребленной мощности приборов с непостоянным потреблением (например, стиральная машина) Функции: 1. Измеритель потребляемой мощности (Ватт). 2. Сумма потребленной электроэнергии (КВт*ч). 3. Напряжение в Вольтах и частота в Герцах. 4. Сила тока в Амперах и коэффициент мощности (значение 1 — идеальное). 5. Минимальное значение мощности за период измерения 6. Максимальное значение мощности за период измерения. 7. Стоимость потребленной электроэнергии.

Технические характеристики: Напряжение: 230В (переменное) Частота: 50Гц Разброс напряжений: 230В — 250В Рабочий ток: <16А Диапазон отображаемого времени: 0 сек — 9999 дней Диапазон отображаемой мощности (Ватт): 0Вт — 9999Вт Диапазон отображаемого тока потребления (Ампер): 0.000А — 16.000А Диапазон отображаемой частоты: 0Гц — 9999Гц Диапазон отображаемой минимальной мощности: 0.0Вт — 9999Вт Диапазон отображаемой максимальной мощности: 0.0Вт — 9999Вт Диапазон отображаемой стоимости электроэнергии: 0.00€/кВт — 99.99€/кВт Диапазон отображаемой потребленной мощности и денежные затраты: 0.000кВт — 9999кВт, 0.00€ — 9999€

Режимы отображения: 1. Время работы / Потребляемая мощность / Денежные затраты; 2. Время работы / Количество полезной энергии; 3. Время работы / Напряжение / Частота; 4. Время работы / Ток / Коэффициент мощности; 5. Время работы / Минимальная потребленная мощность; 6. Время работы / Максимальная потребленная мощность; 7. Время работы / Стоимость электроэнергии; 8. Перегрузка

Время — как долго нагрузка подключена к сети. До одного часа тут отображаются минуты: секунды, далее — часы: минуты. После 24 часов счет начинается заново. К числу дней прибавляется один. Мощность — U*I. Измеряется в диапазоне 0..9999Вт. Стоимость — стоимость 1КВтч * количество потребленной энергии. Показывает на какую сумму была израсходована электроэнергия. Количество потребленной энергии — сколько киловатт часов было потреблено. Диапазон — 0..9999КВтч. Число дней — принимает значения 0..9999 дней. (Думаю достаточно) Напряжение — принимает значения 0..9999В. Частота — принимает значения 0..9999Гц. Ток — принимает значения 0..9999А. Коэффициент мощности — показывает, насколько реактивна нагрузка. То есть это «КПД» — отношение активной мощности к полной, измеряемое в %. Принимает значения 0,00..1,00PF. Подробнее в Википедии. Стоимость — одного КВтч энергии принимает значения 0,00..99,99 единиц/Квтч. Единицей измерения могут быть рубли или любая другая валюта.

Правила использования

Известно несколько разных ваттметров, большая часть приспособлений призвана проводить аналогичные замеры. Однако необходимо отыскать устройство, подключаемое к розетке на стене, (наиболее простой метод точного определения, какое количество электроэнергии использует конкретный прибор). Возможно пользоваться аналоговыми и цифровыми ваттметрами. Приобретение цифровых устройств даст возможность потребителям получить точную информацию, в тот момент как аналоговые приборы потребуют от пользователей самых простых расчетов для установления потребления ватт.

Цифровой прибор подключают к электросети. Необходимо удостовериться, что приспособление будет отображать показатель «0» и очистится от последних замеров. Далее подключают какой-либо домашний прибор к ваттметру для получения показаний мощности. Когда ваттметр цифровой, приспособлению, обычно, необходимо только 5 секунд для вычисления показаний. Такие приспособления будут отображать число ватт, используемых устройством в течение 60 минут.

Когда счетчик является аналоговым, необходимо посмотреть на крутящиеся диски в нем. Используется секундомер для определения количества времени, которое необходимо для полного разворота дисков. Далее берутся данные киловатт, показываемые ваттметром, умножается на 3600 и разделяется на число секунд, на протяжении которых устройство вращается. Это будет коэффициентом применения мощности в течение 60 минут. Повторяется данная процедура на любых приборах для оценки электрической быттехники в жилище.

Использование устройства

Лица, желающие получить более точные данные об общем энергопотреблении в собственном жилище, могут вызвать электриков (они устанавливают производительный ваттметр). Подобное устройство предоставит подробные данные о цене и применении электроэнергии во всем доме, к примеру, какие части жилища используют наибольшее количество электричества. Такие счетчики предназначаются для помощи владельцам домов. Благодаря им удается сократить собственные траты на электрическую энергию, не проводя индивидуальные тесты на всех бытовых приборах по отдельности.

Сведения, которые получены при помощи ваттметра, дают возможность существенно сэкономить средства. Тратя адекватную сумму на покупку рассматриваемого приспособления, пользователь получает полные сведения об эффективности функционирования домашней техники.

Лучшие интеллектуальные ваттметры

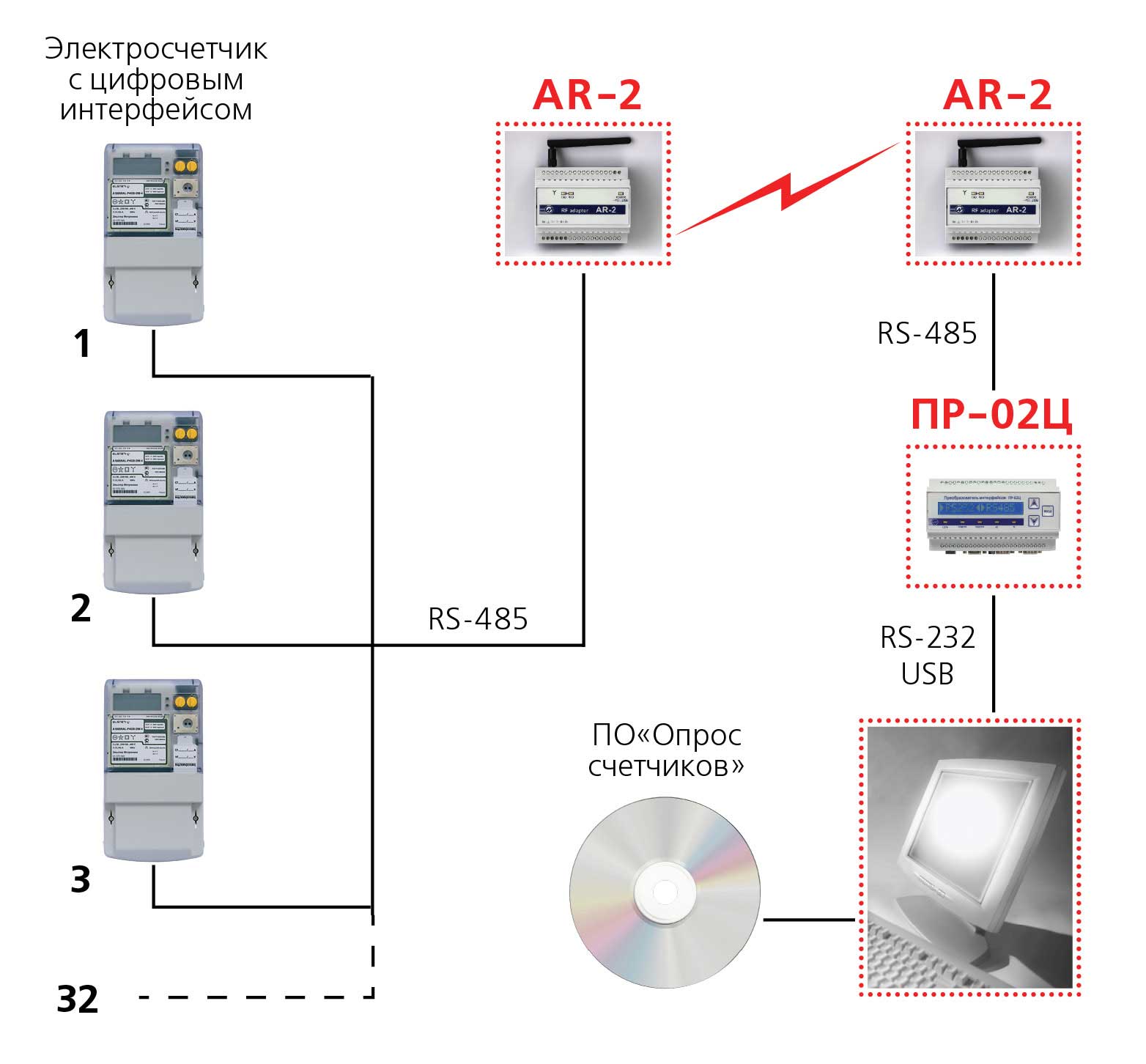

Современное развитие бытовых ваттметров – наличие внутреннего электронного блока для связи с владельцем посредством интернета. Управление осуществляется дистанционно, через смартфон или другой носитель.

Расширен функционал за счёт увеличения программ, – отключение при нештатных режимах или аварийной ситуации, передача сигнала на телефон или электронную почту. Кроме бытовых задач, цифровой ваттметр полезен для лабораторий, занимающихся разработкой бытовой техники, – предусмотрено построение графиков и диаграмм с учётом реального времени.

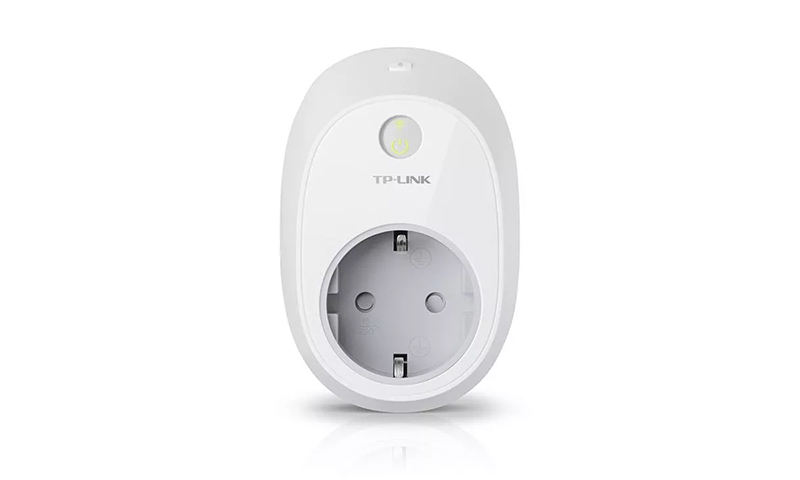

TP-Link HS110 – замеры на расстоянии

Управление и произведение измерений на расстоянии с помощью интернета через смартфон или другое электронное устройство. Предусмотрена возможность автоматического подключения или отключения потребителей электроэнергии.

Дистанционный мониторинг энергопотребления позволит выбрать оптимальный режим работы бытовых приборов или систем отопления, поможет выставить необходимый уровень мощности.

Плюсы:

Возможность дистанционного управления и контроля.
Небольшая, работает со всеми бытовыми приборами.
Цена, для такого уровня.

Минусы:

Чувствителен к качеству интернета и наличию связи.

Edimax SP 2101W – интеллектуальный прибор

Интеллектуальный ваттметр-выключатель с функцией измерения мощности. Подключаем к любой классической розетке.

Осуществляет взаимосвязь электроники и человека, –управляет уровнем потребления электроэнергии, подключает или отключает бытовые потребители вручную, по команде или по заложенному расписанию.

Следит за работой бытового устройства, автоматически отключая питание при нештатных ситуациях. Дополнительная опция – передача тревожного сигнала в автоматическом режиме.

Плюсы:

Самая настоящая «умная» розетка с контролем мощности.
Помощь в выработке экономного режима.
Сохранение результата в течение года.

Минусы:

Возможно, цена. Сэкономленной энергии не так уж много, не окупится.

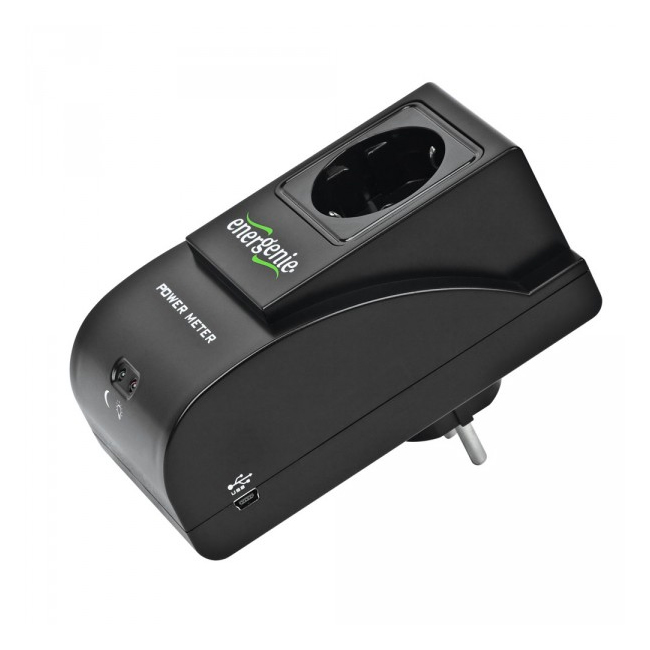

Energenie EGM-PWM – зелёная энергетика

Ваттметр из серии приборов «зелёная» экономная энергетика. Снимает параметры электрической сети, вычисляет уровень мощности, выстраивает графики и диаграммы.

Программное приложение рассчитывает потребление электроэнергии в требуемый промежуток времени. Отсутствует постоянная привязка к персональному компьютеру, связь может осуществляться по внешней команде или заложенному расписанию.

Плюсы:

Точность, снятие информации в любое время.
Программирование на заданное время.
Удобен при отоплении дачи.

Минусы:

Купив один, попользовавшись, хочется докупить ещё. Но оправданы траты?

Принцип работы ваттметра

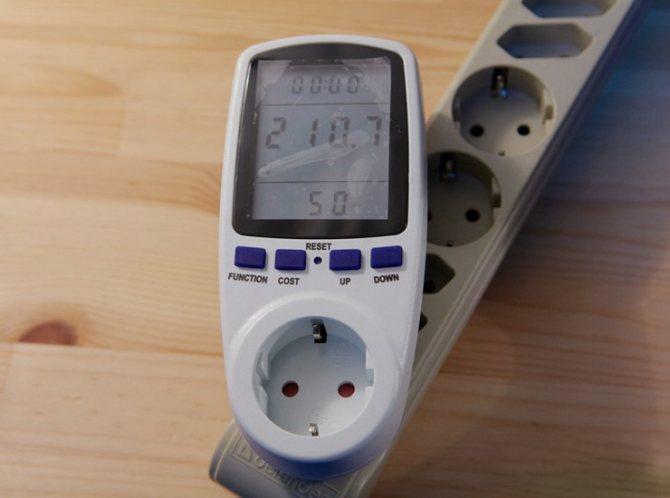

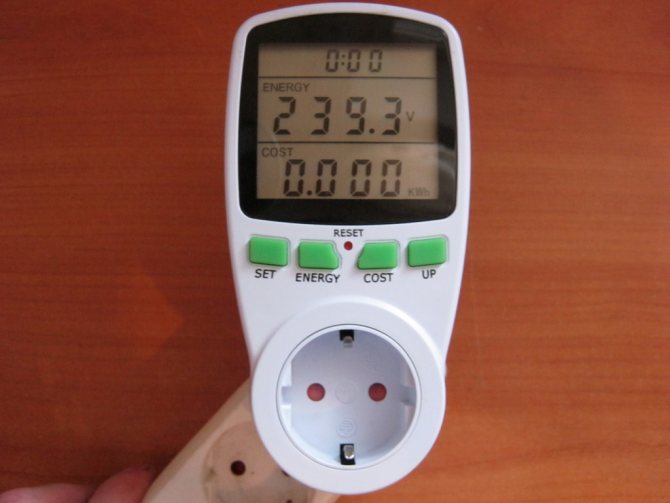

Все произведенные прибором операции выводятся на дисплей

Работа устройства основывается на электронном алгоритме подсчета электроэнергии в ваттах, производимом путем умножения показаний измерителей тока и напряжения. Каждое из них регистрируется отдельным модулем, входящим в состав прибора, а затем полученные величины обрабатываются в АЦП и перемножаются в соответствующем виде.

Представление информации в цифровой форме упрощает все вычислительные операции и позволяет выводить итоги на экран дисплея.

Микроконтроллер, встроенный в портативный счетчик, управляет работой всех частей электронной схемы и обеспечивает выполнение следующих операций:

измерение величины, расходуемой в единицу времени мощности (в киловаттах);
вычисление и вывод на индикатор показателя действующего напряжения в сети (в Вольтах);
индикацию тока в линии нагрузки (в Амперах);
учет времени непрерывной работы потребителя.

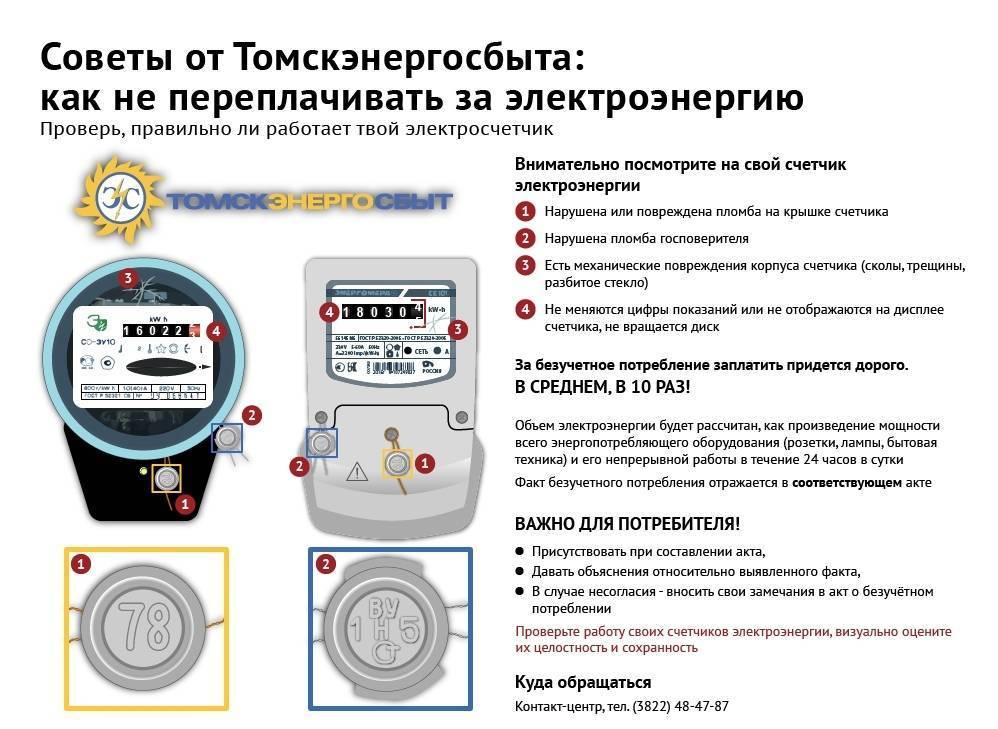

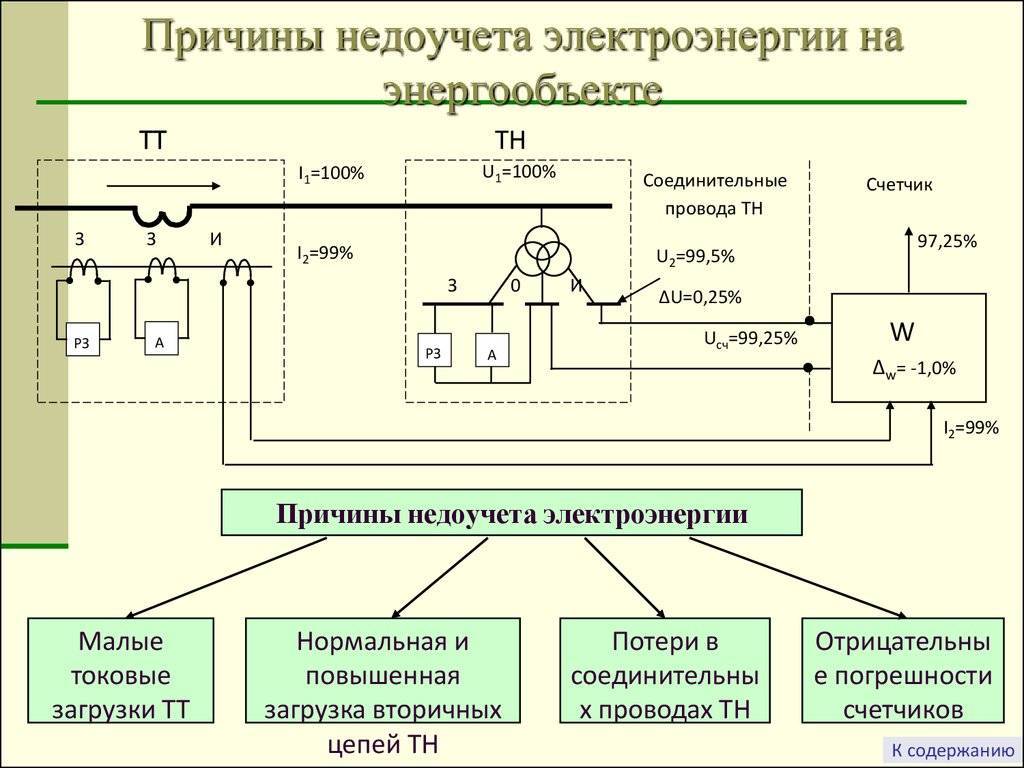

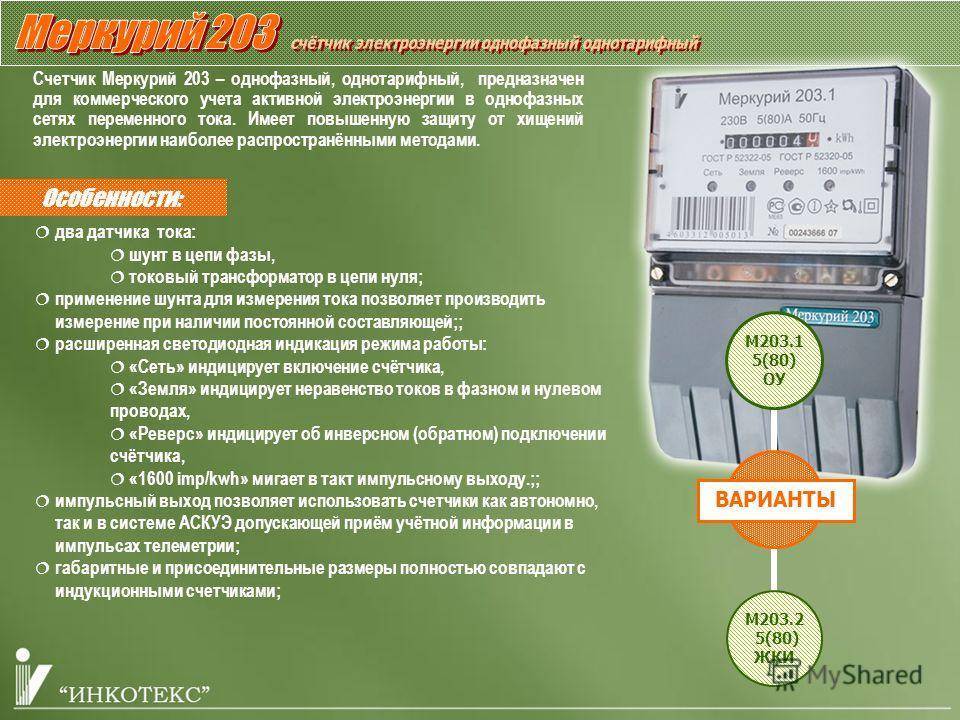

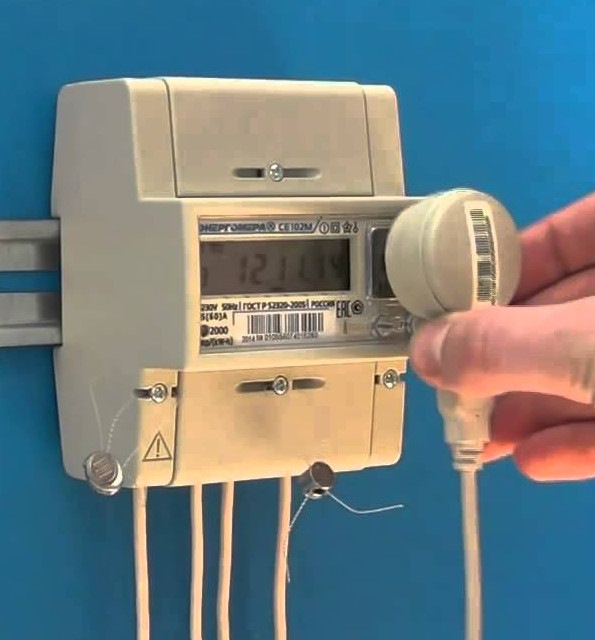

Как рассчитывается и взимается оплата

Эти потребления определяют за последние полгода по измерениям домашнего счетчика. При работе счетчика менее полугода, в расчет берут реальное время.

Также на протяжение трех месяцев с момента неисправности счетчика, если не установлен новый счетчик, оплата за электроэнергию будет производиться от нормативов потребления с применением повышающего коэффициента. Управляющая организация делает соответствующий расчет оплаты в квитанцию.

Если возникают сомнения в истине данного расчета, рекомендуется обратиться в управляющую компанию, написав заявление. В заявлении описываете ситуацию, если ваша проблема не будет решена, можно обратиться написав заявление в жилищную инспекцию.

Стоит учесть: новый счетчик пломбируется работником без какой-либо дополнительной оплаты с клиента, бывают, конечно, случаи, когда пломбировка прибора осуществляется повторно, в связи с нарушением целостности пломбы.

Смотрите видео, в котором разъясняется, что делать, если сломался счетчик электроэнергии:

Плюсы и минусы приборов

Достоинств у ваттметров множество:

возможность оценить работу всех приборов в доме;
простота в эксплуатации — справится даже новичок;
отсутствие необходимости в особых схемах включения, в применении переходников;
получение полной информации о работе техники;
возможность подсчитать затраты и сэкономить в будущем;
приемлемая цена, доступность.

https://strojdvor.ru/elektrosnabzhenie/izmeritel-potrebleniya-elektroenergii-v-rozetku-preimushhestva-i-xarakteristiki/
https://habr.com/post/381565/
https://220.guru/electroprovodka/rozetki-vyklyuchateli/vattmetr-v-rozetku.html

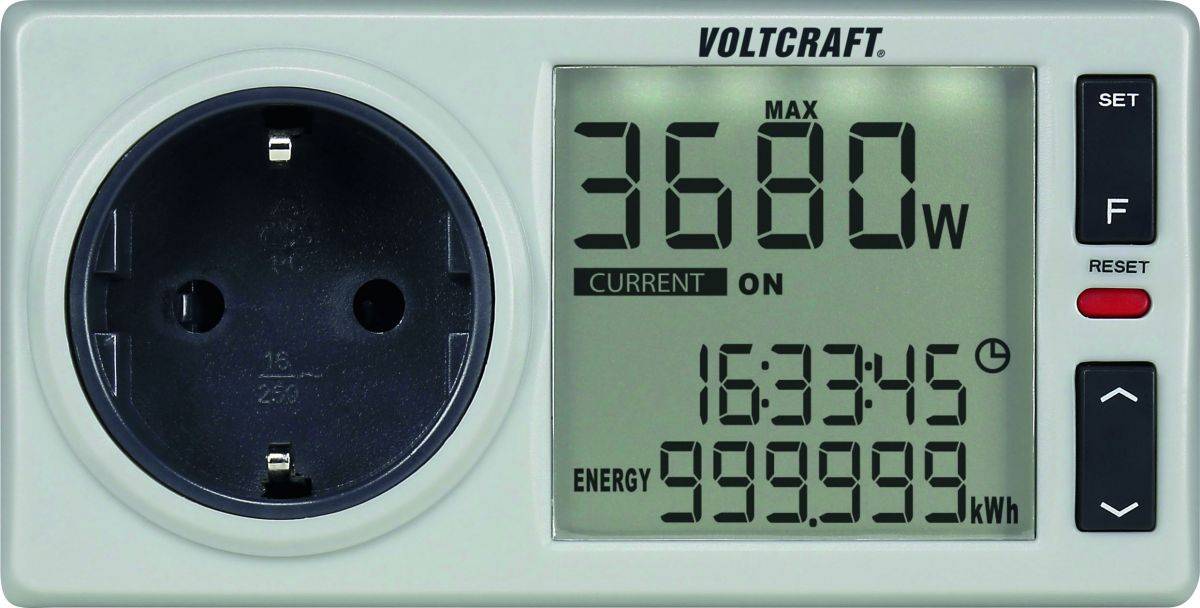

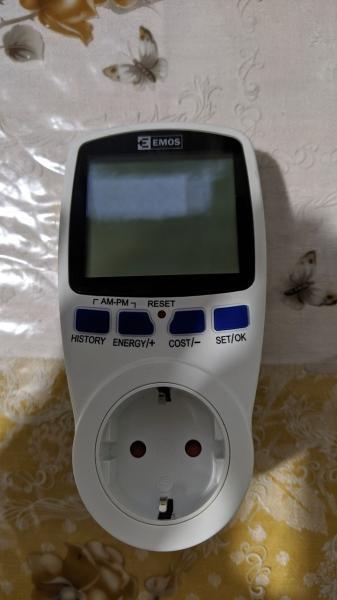

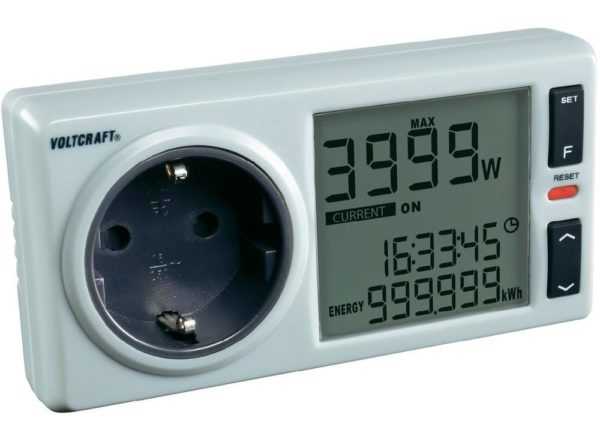

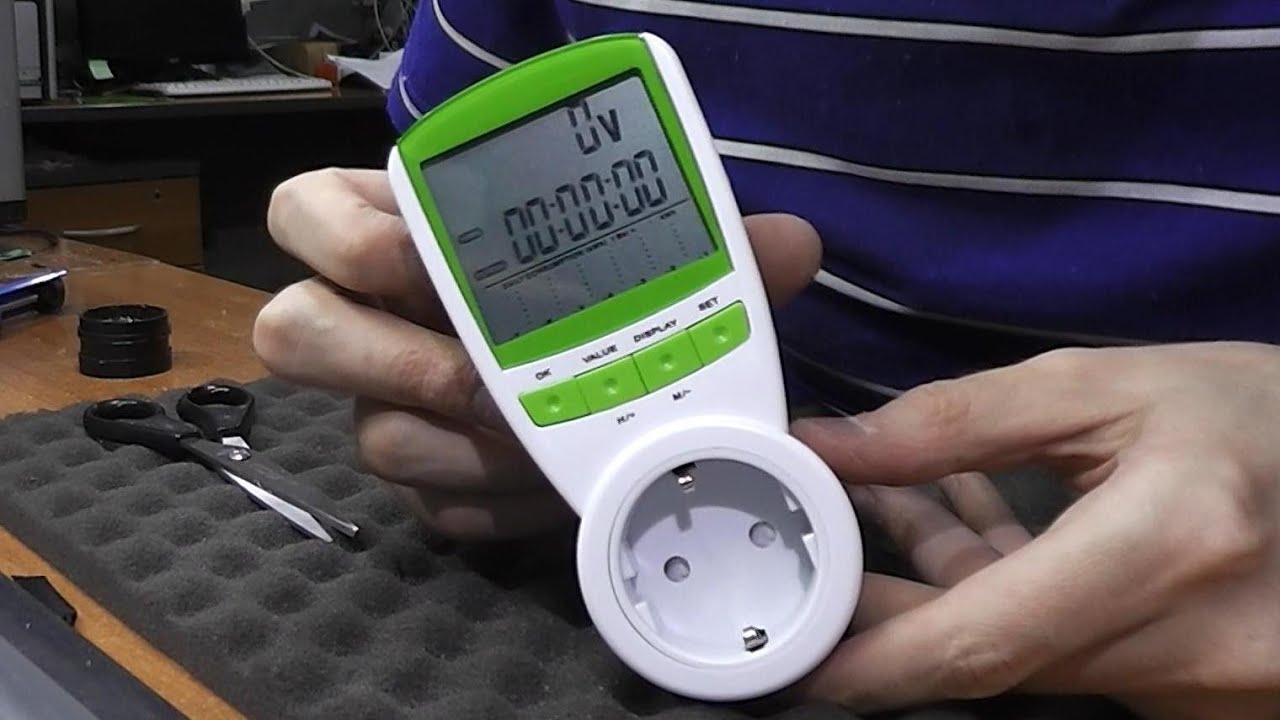

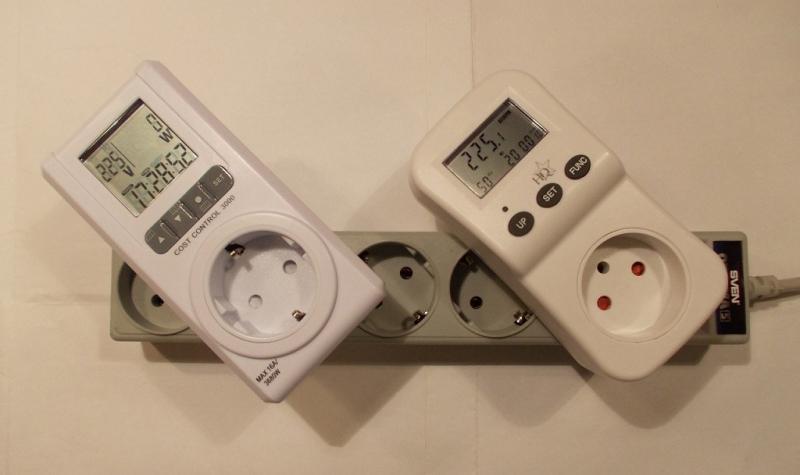

Внешний вид и характеристики ваттметров

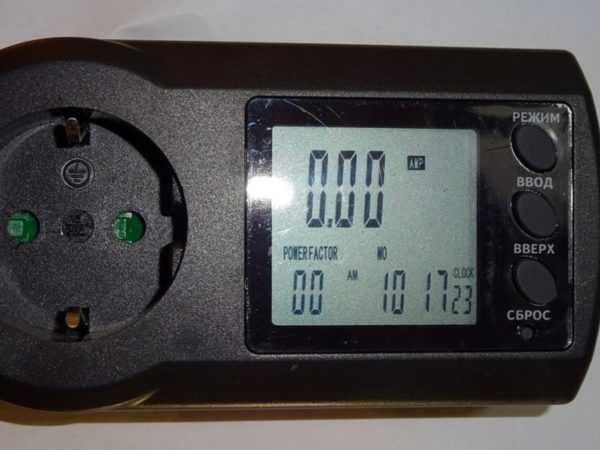

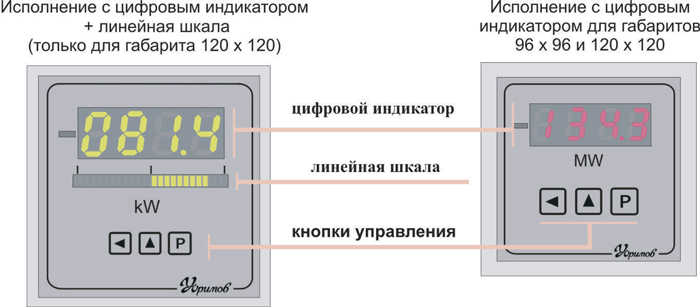

Кнопка P предназначена для установки режимов работы прибора

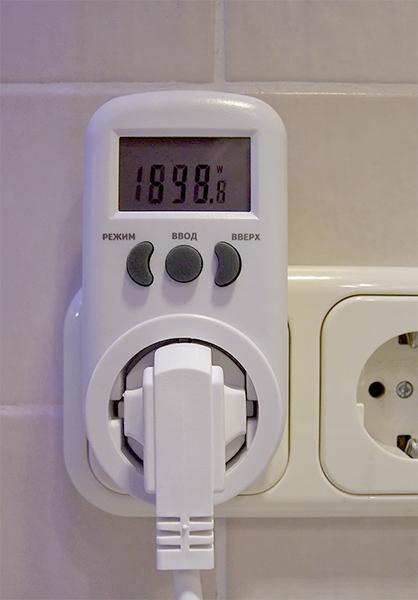

Внешне прибор для измерения расхода электричества напоминает компактный переходник в розетку, на лицевой панели которого имеется поле с наборными кнопками и электронный дисплей. Для приведения его в рабочее состояние достаточно воткнуть прибор в розетку и выставить текущее время. По завершении этих операций ваттметр переходит в режим автоматического учета потребления электрической энергии.

Технические характеристики электронного прибора можно представить в следующем виде:

Напряжение питания – 190-270 Вольт.
Максимальная мощность в нагрузке 3,6 кВт.
Потребляемый ток – до 16-ти Ампер.
Дискретность показаний по мощности – 0,1 Ватта.
Точность измерения (погрешность снятия показаний) – 1 %.
Максимальная величина учитываемой прибором энергии – до 10000 кВт/час.

Технические параметры

В соответствии с указанными техпараметрами, приспособление крайне полезное в домашнем использовании и дает возможность оценить напряжение в электросети, ток, мощность нагрузки и расходование электричества.

Диапазоны замеров:

рабочее и тестируемое напряжение: 80 ~ 260VAC;
замеряемый ток: 0-20A;
рабочая частота (в электросети): 50-60 Гц;
замеряемая мощность: 0-4500Вт;
расходование электроэнергии: 0-9999 кВтч (отображается, какое количество электричества за 60 минут затрачивается подсоединенный к такому приспособление электронный прибор);
рабочие температурные показатели окружающего пространства: 0-50 градусов;
указанные габариты 8,5 на 5 на 2,5 см будут соответствовать реальным параметрам.

Важно! Кроме мощности, такое устройство способно измерять напряжение, электроток, частоту. Другие возможности ваттметров будут зависеть от компании-производителя

Параметры приспособления

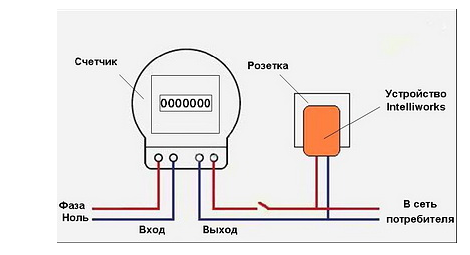

Как подключить

От правильности подключения ваттметра в конкретной части электроцепи зависит точность полученной информации. Надлежащая схема подключения ваттметра будет выглядеть таким образом: неподвижную катушку ваттметра последовательно соединяют с нагрузкой либо потребителями электричества.

Подвижная катушка подключается с вспомогательным сопротивлением, а после весь участок параллельно подключают к нагрузке. Подвижный участок рассматриваемого приспособления обладает определенным углом поворота.

Так как в схеме применяется добавочное сопротивление, электроцепь приспособления обладает фактически постоянным сопротивлением. Мощность определяется непосредственно по такому показателю.

В таком устройстве равномерным образом наносится шкала измерений, которая изготовлена в 1-стороннем варианте, когда положение делений продолжается от 0 вправо. Когда электрический ток изменит собственное направление, подобное ведет к изменениям в направлении поворота и вращению активной катушки. Когда подсоединение рассматриваемого приспособления произведено неверно и направление тока другое, электроприбор не будет работать.

Вам это будет интересно Как использовать мультиметр DT-182

Из-за этих факторов нельзя путать зажимы, используемые для подсоединения. Последовательная обмотка обладает зажимом, который подключает к источнику питания. Параллельную электроцепь называют генераторной, обладает собственной клеммой для подключения фрагмента к проводу, который связан с последовательной катушкой.

Важно! При надлежащем подсоединении, токи в катушке ваттметра от генераторного направляются к негенераторному зажиму. Подсоединение ваттметра

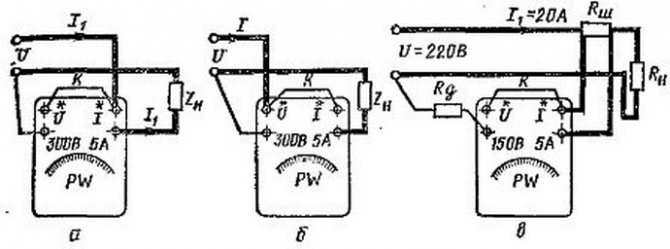

Подсоединение ваттметра
