Установка дымохода своими руками
Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

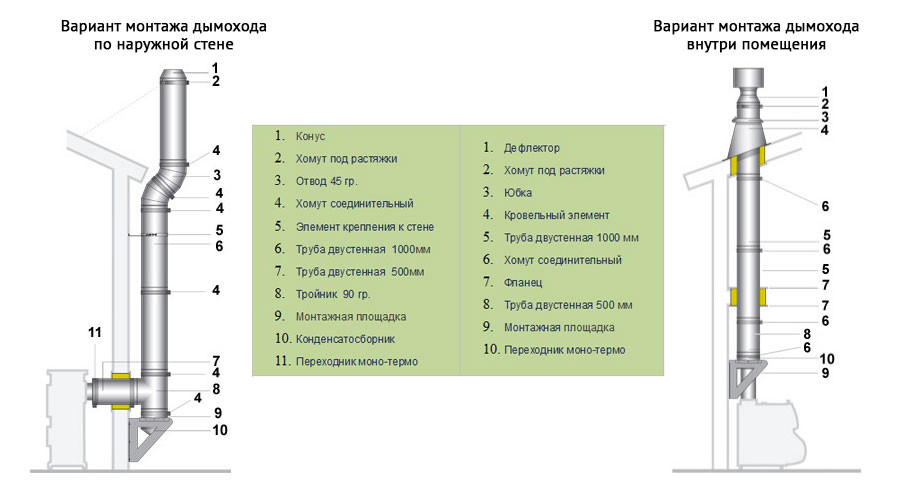

Чертеж и схемы
Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними
Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях
К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.
Подбираем место выхода через стену
Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.
Лучше всего выводить конструкцию через фронтальную стену
Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги
Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.
Как вывести дымоход через стену
Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.
Как крепить дымоход к стене
Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.
Утепление
Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.
Герметизация
После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.
Как подобрать правильные габаритные размеры дымохода
Монтаж дымохода сэндвич осуществляется после определения габаритных размеров.
- Необходимо знать размеры поперечного сечения.
- Нужно рассчитать длину трубы дымохода.
Определяем необходимые размеры сечения трубы
Согласно рекомендациям строительных норм и правил (СНиП), размеры сечения должны быть следующими:
- 0,14 м х 0,14 м, при тепловой мощности не более 3,5 кВт;
- 0,14 м х 0,20 м при тепловой мощности 3,5 кВт — 5,2 кВт;
- 0,14 м х 0,27 м при тепловой мощности 5,2 кВт-7 кВт.
Как вы уже догадались, размеры сечения напрямую зависят от тепловой мощности. Приведенные выше параметры помогут вам подобрать оптимальные размеры сечения для вашего дымохода. Если вы хотите круглое поперечное сечение, то его площадь должна быть эквивалентна прямоугольному.
Как рассчитать длину трубы
- Минимальная высота труб, улавливающих дым — 500 см (в соответствии со СНиП );
- Дымовые трубы необходимо выводить выше конька дома как минимум на 50 см;
- Если кровля вашего дома выполнена из горючего материала, высота вывода трубы от конька или парапета составляет от метра до полутора.
Как расположение трубы зависит от ее высоты
- Высота трубы минимум на 50 см выше плоской кровли.
- При расположении трубы до 150 см от конька ее высота должна быть минимум 50 см — над коньком кровли или парапета.
- При расположении трубы от 150 см и до 300 см от конька или парапета допускается высота трубы вровень с коньком или парапетом.
- При расположении трубы на расстоянии более 300 см, высота трубы от конька вровень с линией, проведенной вниз под углом 10° к горизонту.Схема возможного размещения дымохода (размеры даны в мм)
Учитывая все эти требования, вы правильно установите сэндвич дымоходы своими руками.
Как выбирать дымоход сэндвич для бани
Определение сечения дымовой трубы для бани
- Для котла мощностью 3,5 кВт используются трубы сечением 0,14×0,14 м.
- Для котла мощностью 3,5–5,2 кВт — 0,14×0,2 м.
- Для котла мощностью 5,2-7 кВт — 0,14×0,27 м.
Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь сечения дымовой трубы, которая обеспечит выполнение требований СНИПа. Подберите дымоход сэндвич, имеющий круглую форму, по расчетной площади сечения.
Подбор трубы для бани по материалу
- Попытайтесь узнать состав металла трубы. Качественные образцы изготавливают из аустенитной стали, с добавлением молибдена, хрома, никеля. Эти вещества позволяют сопротивляться коррозии и кислотным веществам.
- Осмотрите сварные швы труб. Наличие прожженных швов не допускается.
- Трубы из нержавеющей стали стоят дорого. Можно снизить издержки на установку сэндвич трубы в бане, если изготовить комбинированный дымоход: в парилке с большой влажностью, высокими противопожарными требованиям и с целью придания представительного вида установите нержавеющие элементы, в других местах — оцинкованные.
- Для бани покупайте сэндвич трубы с теплоизолирующим материалом, выдерживающим температуру более 800 градусов. Такими характеристиками обладают асбестовые, минераловантные, керамзитовые утеплители.
- Толщина слоя изолятора при одинаковых свойствах материала может быть от 20 до 60 мм, поэтому перед покупкой обязательно интересуйтесь составом и свойствами утеплителя.
Соединение элементов трубы для бани
Отличие соединений — в следующем:
- Соединение «по дыму» гарантирует отсутствие утечки дыма через стык в помещение. Но, с другой стороны, конденсат, стекающий по стенкам трубы, может попасть через щели внутрь сэндвича и навредить утеплителю.
- В соединении «по конденсату» внутренняя труба верхнего сэндвича заходит в раструб нижней трубы, поэтому влага не попадает на утеплитель. В этом случае нет гарантий, что дым не просочится наружу.
- Заказчик самостоятельно выбирает способ соединений. Для помещений обычно выбирают способ «по дыму», ведь в дымоходах сэндвич образуется небольшое количество конденсата.
- При покупке проверяйте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.
Из каких материалов производятся сэндвич трубы?
На сегодняшний день конструктивные элементы сэндвич дымоходов производятся из двух типов стали:
- нержавейки;
- оцинковки.
Как правило, внутренняя труба выполняется из нержавейки, которая является более жаростойкой и обладает высокими антикоррозийными качествами, а внешняя — из оцинкованного листа. Такие трубы считаются более экономичными, чем изделия, в которых оба контура представлены нержавеющей сталью, поэтому спрос на них остаётся довольно высоким. На строительном рынке можно встретить сэндвичи, представленные только оцинкованной сталью, однако, такие изделия используются только для маломощных газовых котлов.
Внутренняя труба всегда изготавливается из жаропрочной стали, а внешняя может быть как нержавеющей, так и оцинкованной
Дымоходы для отопительного оборудования высокой мощности изготавливаются исключительно из нержавейки. Причём для таких целей подбираются специальные жароустойчивые марки стали. Все известные марки стали представлены ниже в таблице.
Таблица 1
| Марка стали | Характеристики |
| AISI 304 | Такая марка нержавейки является более бюджетным вариантом AISI 316 и применяется для маломощных и среднемощных котлов, функционирующих на газу. |
| AISI 316 | Распространённая марка нержавейки, которая включает в себя различные легирующие составы (никель, молибден). Трубы из такого сплава отличаются высокими прочностными характеристиками, хорошей жаростойкостью и резистентностью к активным химическим соединениям. Используются для газовых котлов практически любого типа. |
| AISI 430 | Из нержавейки этой марки, как правило, выполняют внешние кожухи для дымоходных каналов. Это связано с тем, что AISI 430 отличается небольшими показателями жаростойкости. |
| AISI 439 | Такая марка нержавейки включает в себя элемент титан, что позволяет ей быть очень прочной и надёжной. К другим положительным характеристикам этой марки нержавейки можно отнести: повышенную термоустойчивость и антикоррозийные качества. Дымоходы, выполненные из этого материала, отлично подходят для газовых котлов, а также для отопительного оборудования, функционирующего на твёрдом топливе, с мощностью не более 30 кВт. |
| AISI 316I, AISI 321 | Дымоходы из такого материала подходят для любого отопительного оборудования, функционирующего на твёрдом топливе. Максимальная рабочая температура для таких марок стали доходит до +850 °C. |
| AISI 310S | Трубы, выполненные из этой марки стали, отличаются самыми высокими показателями жаростойкости и используются для того, чтобы выполнить трубу в бане. Максимальная рабочая температура для таких труб может достигать отметки в +1000 °C. |
Толщина стенок сэндвич труб может так же варьироваться от 0,5 до 1 мм в зависимости от эксплуатационной сферы. Ширина теплоизоляционного слоя, располагающегося, между двумя контурами колеблется от 3 до 10 см.
Монтаж дымохода, выполненного из сэндвич-труб через крышу
После вывода сэндвич дымохода на чердак необходимо позаботиться о том, чтобы поблизости не было горючих материалов. Внешний вид трубы на чердаке в большинстве случаев не так важен, поэтому организация дополнительных элементов декора производится по желанию.
Рассмотрим последовательность действий по установке трубы сэндвич через крышу:
Вначале в кровельном пироге выполняется отверстие необходимого диаметра. Изоляционные плёнки, которые входят в состав кровельного пирога, рекомендуется разрезать крест-накрест. После чего получается 4 треугольника, которые нужно завернуть и закрепить любым удобным способом (например, степлером).
- На втором этапе устанавливаем минерит по краям отверстия.
- После настила материала крыши на трубу монтируется специальное приспособление — мастер-флеш. Это устройство представляет собой силиконовый рукав, функция которого заключается в гидроизоляции отверстий между трубой и кровлей. Данное устройство можно регулировать под форму кровли. Это наиболее оптимальное решение того, как закреплять сэндвич трубы на крыше.
- Стык между резиновым уплотнителем и сэндвич дымоотводом необходимо обработать термоустойчивым герметизирующим составом. Все остальные стыки также обрабатываются посредством герметика.
- На конец трубы монтируется гриб, для защиты канала от попадания атмосферных осадков и мусора.
Как правильно установить сэндвич трубы в бане? Монтаж сэндвич дымоотвода в бане выполняется практически таким же образом, как и в частном доме
Однако есть и свои нюансы, на которые стоит обратить внимание:
- дистанция от внешнего контура трубы до деревянного потолка (или крыши) должна составлять не менее 13 см;
- канал, расположенный в горизонтальной плоскости, и идущий от отвода котла должен иметь протяжённость не более 1 м;
- поверх сэндвич трубы, выведенной на крышу, необходимо надеть свинцовую основу, которое необходимо для закрепления дымохода и его подгона;
Помните, что со стороны чердака отверстие вместе с протянутой через него трубой необходимо закрыть с использованием базальтового картона и ваты. После чего теплоизолятор закрывается подкрышным листом.
Расчет комплектующих элементов дымохода
Установка дымохода должна проходить после обязательного расчета всех элементов, учитывая некоторые правила, которые являются основополагающими. Итак, необходимый перечень правил:
- Если предусмотрена плоская крыша строения, конек трубы должен выходить не меньше, чем на 0,5 метра.
- Для скатных крыш, выход «зонтика» должен быть не менее 1,5 метра и на одном уровне с верхним коньком.
- При обустройстве крыши из воспламеняемых элементов, любая труба должна возвышаться не менее, чем на 1,5 метра.
- В местах стыков и проходов через перекрытия, нужно выполнять качественную термоизоляцию.
Учитывая эти не хитрые правила, детали для дымохода можно приобрести впритык, без переплат
Особое внимание уделяйте пожароопасным крышам, не стоит экономить на герметизации и теплоизоляции
Обслуживание собранной системы
Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.
Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.
Советы по выбору
Специалисты рекомендуют быть внимательными при выборе сэндвич труб для печи и обращать внимание на следующие моменты:
в первую очередь стоит проверять качество материала, из которого выполнено такое изделие. Хороший материал является залогом того, что конструкция не выйдет из строя в процессе эксплуатации;
вторым важным моментом является плотность изоляционного материала между двумя трубами. Рекомендуется приобретать изделия с изоляцией, которая способна выдерживать не меньше 700 °C;
не стоит забывать и о сварных швах. Для печей и котлов, которые генерируют тепло посредством сжигания твёрдого топлива, рекомендуется приобретать сэндвич трубы со швами, выполненными методом лазерной сварки
Для газовых котлов подойдут и обычные катанные швы;
очень важно помнить, что внутренняя труба в сэндвиче должна быть выполнена из нержавеющей стали. Оцинковка подойдёт только для газовых котлов;
если дымоход используется для печи на твёрдом топливе желательно, чтобы и внешний слой был выполнен из нержавеющей стали
Однако в таком случае допустима и оцинкованная сталь, но никак не медь, латунь и т. д.;
нержавеющая сталь имеет свою марку. Марка определяется по техническим характеристикам металла. Наиболее подходящие марки для изготовления внутренних труб в сэндвиче — это 316 Ti, 321 и 310S. Такие марки способны выдерживать температуру 850 °C, а последняя — более 1000 °C.
Показатели температур продуктов сгорания в зависимости от вида отопительного оборудования и топлива указаны в таблице №2.
Таблица 2
| Отопительное оборудование | Топливо | Температура дыма, °C |
| Камин | Дрова | 350–650 |
| Печь | ||
| Печь для бани | Дрова | 350–700 |
Котёл | Уголь | 500–700 |
| Газ | 120–200 | |
| Дизельное топливо | 160–250 | |
| Опилки | 220–240 |
Какая должна быть высота трубы дымохода для печи?
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
Зачем нужен этот параметр?
Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх. На выходе из трубы температура еще больше снижается
Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке
На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.
Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.
Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.
Требования СНиП
Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:
- минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
- высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
- если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
- если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.
Методика самостоятельного расчета
Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:
, где:
- «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
- «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
- «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
- «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
- «V» — уровень объема отработанных газов;
- «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.
Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.
Таблица «Высота печной трубы над коньком»
Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.
| Подбор длины трубы для плоских крыш. | Мин. высота трубы в мм |
| На крыше отсутствуют парапеты и другие строения и устройства. | 1200. |
| На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. | 1300. |
| Превышение над другими вентиляционными трубопроводами | 500. Минимальное расстояние до вентиляционной шахты – 5000. |
| Для скатных видов крышных конструкций. | Мин. высота трубы в мм |
| Дымоход выходит на крышу на расстоянии 1500 мм от конька. | 500. |
| Труба находится на расстоянии от конька 1500-3000 мм. | Труба выводится до уровня конька крыши. |
| Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. | Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии. |
Расчеты параметров
Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.
Размер в сечении
Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.
Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.
При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.
Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.
При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:
S = π×R2, где число π=3,14
Зная диаметр трубы можно легко определить нужный параметр.
Расчет в зависимости от мощности
Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.
Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.
| Мощность, в кВт | Сечение трубы, в миллиметрах |
| 3,5 | 130×130 |
| 3,5÷5,2 | 130×190 |
| 5,2÷7,0 | 130×260 |
| 7,0 | 190×260 |
Высота дымохода
При расчете этого параметра нужно обращать внимание на следующие особенности:
- в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
- перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
- в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
- на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.
При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.
Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.
Как правильно расположить трубу от конька крыши, приведено на фото ниже:
Переход на сэндвич-трубу – предварительные работы
Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.
Предварительно следует провести подготовительные работы:
- Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
- Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
- Заделать старый проем в кровле.
- Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
- Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.
Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.
Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.
Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.
Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.
При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.
Внутренний и наружный дымоход
Существует два варианта монтажа дымовой трубы — внутри или снаружи бани. Традиционно дымоход устанавливался прямо над печью и выводился наружу сквозь потолок и крышу. Сегодня используются еще и наружные трубы, установленные на уличной стороне внешней стены и подключенные к печи участком горизонтального трубопровода.
Внутренняя труба представляет собой наиболее эффективную конструкцию, проверенную многими столетиями эксплуатации.
Труба обладает массой достоинств:
- эффективность, устойчивость работы;
- способность развивать максимально возможную тягу (если нет ошибок конструкции или монтажных просчетов);
- отсутствие горизонтальных участков делает выведение дыма стабильным, отсутствие колена снижает опасность забивания трубы сажей и копотью.
Недостатки:
- присутствуют участки прохода сквозь перекрытие и кровлю, создающие опасность воспламенения или возможность появления протечек;
- труба отнимает немало места в помещении, уменьшая его объем и ухудшая условия вентиляции.
Недостатки вертикальных дымоходов для некоторых владельцев бань являются критичными. Они выбирают современную конструкцию — наружную дымовую трубу. В отличие от традиционного типа дымоходов, она выводится наружу не через перекрытие и кровлю, а через ближайшую наружную стену. Для этого используется горизонтальный отрезок трубы, выведенный сквозь стену, после чего труба через колено соединяется с вертикальным участком.
Достоинства внешнего дымохода:
- отсутствие участков прохода сквозь кровлю и сквозь перекрытие снижает пожароопасность и обеспечивает герметичность кровельного покрытия;
- размещение трубы снаружи улучшает условия обслуживания и визуального контроля за ее состоянием;
- горизонтальное колено уменьшает опасность задувания дыма сильным порывом ветра;
- в помещении бани остается только небольшой горизонтальный отрезок трубы, что добавляет объем и улучшает условия воздухообмена.
Недостатки:
- ограничивается количество конструкционных вариантов — такие дымоходы нельзя сложить из кирпича;
- горизонтальная труба внутри сильно нагревается, что выдвигает серьезные требования к узлу прохода сквозь стену;
- тяга у внешних труб ослаблена из-за наличия горизонтального колена.
Использование вертикальных труб типично для владельцев металлических печей — их легко присоединить к выходу, монтаж не требует особых усилий, а уход за таким дымоходом гораздо проще и безопаснее. Отсутствие вертикальной трубы в бане воспринимается как увеличение размера парилки.
Единственной проблемой остается горизонтальный участок — он сильно нагревается и может стать причиной ожогов, как обычных, так и от воздействия инфракрасных лучей (так называемый банный загар).
Второй этап. Вывод дымоходной трубы
Эту процедуру можно выполнить одним из двух способов:
- через стену;
- через крышу.
Ознакомимся подробнее с каждым из вариантов.
Вариант №1: вывод через стену
В данном случае всю конструкции придется разобрать и закрепить так называемые посадочные для кронштейнов. После этого собирается внешний кронштейн, к нему крепится пара уголков, образуя «полозья» (так тройник можно будет беспрепятственно двигать в ходе установки, при этом ничего не будет застревать).
Сама стена закрывается листом фанеры толщиной в 1 сантиметр, а поверх шурупами крепится асбест. Далее устанавливается лист оцинкованной стали размерами в 12х20 сантиметров. В этом листе проделывается отверстие квадратной формы для вывода трубы, после чего он также крепится с помощью шурупов. В конце кронштейн покрывается специальным антикоррозийным лаком. В отверстие вставляется переходник, в нем проделывается отверстие, и затем на него надевается труба.
Также в сооружении дымоходов существует такое понятие, как уступка. Это пространство, обязательно оставляемое между поверхностью стены и трубой.
Таблица. Основные требования к уступке (ее еще называют отступкой)
Обратите внимание! Первый элемент конструкции нужно так рассчитать, дабы первая сэндвич-труба крепилась ко второй над уровнем разделки потолка. Это объясняется достаточно просто: самые пожаронебезопасные элементы нуждаются в визуальном контроле
Вариант №2: вывод через кровлю
Такая установка дымохода сэндвич своими руками тоже возможна. В таком случае берется лист стали и прикладывается к отверстию для вывода изнутри. Выводится дымоход и лишь затем лист фиксируется к кровле. При необходимости он дополнительно заводится под край.
Обратите внимание! Если крыша плоская, то труба, как уже отмечалось выше, должна быть выше нее минимум на 1 метр. А если высота будет превышать 120 сантиметров, то дополнительно ставятся растяжки с хомутами
В случае если крыша сделана из горючего материала, то ее дополнительно защищают от воспламенения. С этой целью дымоход оснащается гасителем искр.
