Как подключить сенсорный выключатель к светодиодной ленте

Особенности конструкции и принцип работы

Сенсорный выключатель состоит из датчика, блока управления и устройства коммутации Сенсорный выключатель реагирует даже на слабые прикосновения к кнопке. Оборудование включает в себя три основные детали:

• Датчик. В некоторых моделях устройствах вовсе не обязательно соприкасаться с сенсорным настенным выключателем, нужно лишь провести около него рукой.
• Блок управления. В систему поступает сигнал извне и передает его нужным рабочим узлам.
• Устройство коммутации. Нагружает электрическую сеть, смыкает и размыкает цепи, меняет силу тока при необходимости на светильниках.

Конструкция проста, каждая деталь подлежит замене, что максимально продлевает срок службы прибора.

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены). Стеклянная панель может быть демонтирована с помощью плоской отвертки

Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка

1. Распакуйте выключатель.
2. Подключите выключатель освещения.
3. Прикрутите выключатель света в монтажную коробку заподлицо.
4. Закрепите лицевую панель, должен быть «щелчок».
5. Включите питание (автомат).
6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.

Где востребованы

Необходимость в подключении светодиодной лампы или ленты может возникнуть в различных ситуациях. Чаще всего к данным осветительным приборам прибегают, если надо:

• Обеспечить достаточное освещение рабочей зоны на кухне;
• Подключить сразу несколько осветительных приборов;
• Организовать освещение лестничных пролетов и площадок;
• Подключить систему «умный дом».

Месторасположение светодиодной ленты на кухне выбирается с учетом преследуемых целей. Если требуется организовать светодиодное освещение рабочей зоны, выбирается мощный источник света, который располагают непосредственно под шкафчиками. Такой вариант является наиболее востребованным, так как позволяет предотвратить негативное влияние на глаза из-за недостаточного уровня света и облегчить уход за столешницей.

Для пространства около вытяжки или для мебели выбирается интегрированная подсветка. Светодиодную ленту монтируют над верхними шкафчиками или располагают под нижними. Иногда закрепляют под столешницей.

Сенсорный выключатель подсветки

Прикупил я как-то по случаю светодиодную ленту и сделал из нее подсветку рабочей зоны на кухне. Очень удобно, но возникла проблема с ее включением. К выключателю тянуть провода — ремонт сделан. Пульт — не удобно, да и его же на месте никогда не будет. Временно прикрепил снизу шкафчика за планку на двусторонний скотч проходной выключатель, который на провода крепится. Долго пользовались, но не совсем удобно. Надо рукой за планкой его нащупать. Решил сделать сенсорный выключатель. Радиодеталей старых полно, компьютерные блоки питания есть. План был таков. Сенсор питается от дежурных +5В, и запускает блок питания. Светодиодная лента подключается к +12В.

Собрал ее на макетке и испытал. Фото не мог сделать, т.к. делал на работе.

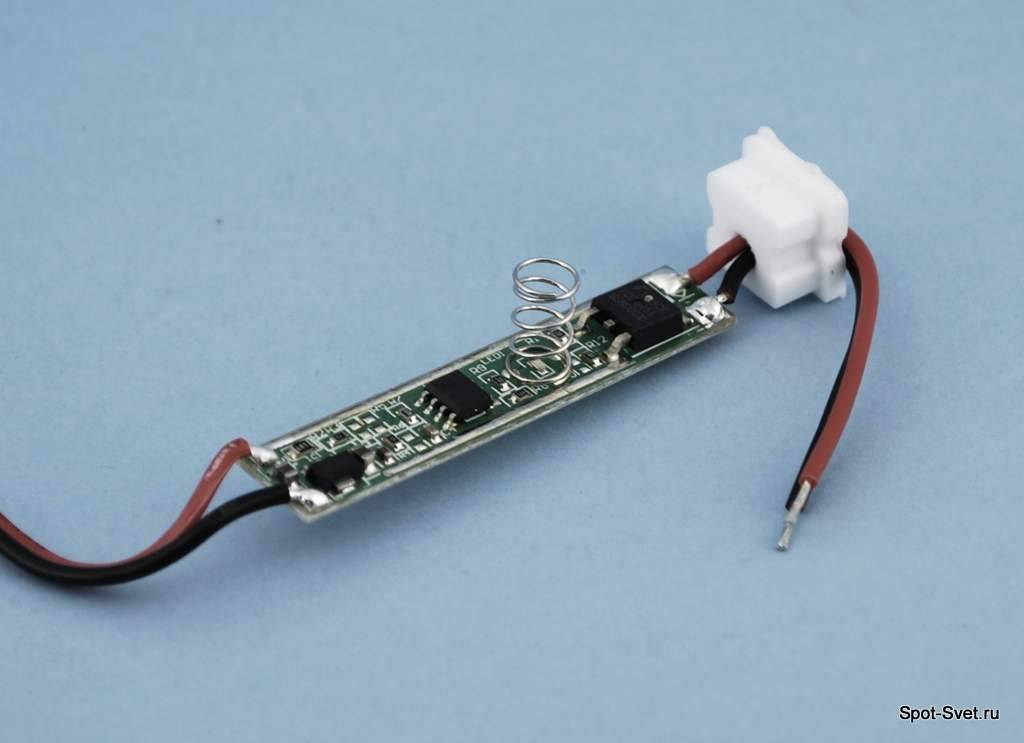

В AutoCAD’е разработал плату под поверхностный монтаж:

Конденсатор и 2 резистора использовал SMD 0805. Светодиод использовал RGB с общим анодом, можно с общим катодом, тогда R3 надо подключить к корпусу. Плату из двустороннего текстолита изготовил по ЛУТ. Вторая сторона текстолита используется в качестве сенсорной пластины.

Опять же на работе все спаял. Принес домой и сразу установил. Когда установил вспомнил, что не сфотографировал.

Источник

Настройка пульта управления

Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно.

Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.

На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.

Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.

Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена.

Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.

Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).

При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии.

Можно ли делать заземление из арматуры? Почему арматуру не применяют?

Электрик в доме24 октября 2022

Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд.

После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.

Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal».

Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» – контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» – осветительные приборы, «load» – нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

А так выглядит выключатель Livolo сбоку

Как подключить двойную розетку

Электрик в доме22 декабря 2022

Схема подключения двухклавишного выключателя

Электрик в доме20 декабря 2022

Как подключить трехклавишный выключатель

Электрик в доме19 августа 2022

Схема включения светодиода в выключатель в квартире

Схема и внешний вид выключателя Как видите, устройство состоит лишь из двух элементов – токоограничивающего резистора и источника света.

Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.

Как и почему это работает?

Вспомним школьный курс физики:

• Напряжение – разность потенциалов с двух концов проводника. Чем выше напряжение, там быстрее электроны бегут по проводам.
• Сила тока – плотность электронов в проводнике. Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.

Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко. В этой схеме резистор исполняет роль вентиля, отсекая большую часть тока. Через саму лампу накаливания также будет протекать ток, но сила его настолько мала, что спираль раскаляться не будет.

Самостоятельное создание подсветки из С.Л.: учитываем 4 схемы

Светодиодные ленты популярны по следующим причинам:

1. Огромный ассортимент цветовой палитры и яркости.
2. Лента может отрезаться по нужной длине.
3. Цены скромнее, чем у готовых приборов.

Посмотрите на картинке пример ленты:

Пример ленты

Чтобы собрать рабочий световой прибор из ленты, нужны такие материалы:

1. Лента требующейся длины.
2. Направляющая из алюминия (профиль). Посмотрите на картинке:

Направляющая из алюминия (профиль).

У подсветки будет очень аккуратный вид, если установить её в подобном профиле. И так будет легче на финишном монтаже.

3. Адаптер на 12 Вт.
4. Выключатель.

5.Электрический кабель и вилка. Вместо них можно применять клеммную колодку. Здесь имеет значение вид подключения. Самый подходящий кабель: из меди, с большим количеством жил, в двойной оплётке. Его минимальное сечение: 2 х 0,75 кв. мм.

6. Термическая усадочная трубка. Она герметизирует все соединения.

Пример:

Светодиодная лента

Для ленты в любой комнате с повышенной влажностью нужна защита от испарений. Низшая степень защиты — IP44 (справляется с попаданием капель). Более солидный уровень — IP65 (справляется со струёй). Наиболее безопасный параметр – 12 Вт.

Рабочее пространство должно освещаться максимально. Поэтому лучше применять ленту с 3-кристалльными диодами SMD 50х50. Формируется 30 диодов. Работает формула: 1 м – 12 люменов. Если нужно более яркое освещение, лучше использовать версию из 60 диодов. Температура цвета находится в спектре 3300 – 500 К.

Вспомогательная подсветка может обойтись без большой яркости. Хватит параметров SMD 35х28. 1 м — 5 люменов. Цвет здесь особо не важен. Он больше обусловлен оформительским замыслом.

Ниже представлена таблица параметров подходящих лент:

Для стабильной работы подсветки нужен адаптер с примерным резервом мощности 25%. На мощность ленты влияет вид модели. Технические аспекты может подсказать консультант в магазине, чтобы подключение 1 сенсорного выключателя к светодиодной ленте прошло успешно.

Например, версия SMD 50х50 на каждом метре кушает 7,2 Вт. Тогда при длине 4 м совокупная мощь достигает 28,8 Вт. Понадобится адаптер на 36 Вт.

Подходящие выключатели:

1. Обычный с форматом кнопок.
2. Сенсорный.
3. Инфракрасный.
4. Диммер. Механический или сенсорный.
5. Управляющий блок, вызывающий мигание света или его изящное цветное переливание. Это работает, если применяется RGB-лента.

Если несколько СЛ становятся базисами для подсветки, то сборка прибора идёт по такому плану (параллельному):

Сборка прибора

Важно соблюдать правила сборки:

1. Лента отрезается только в конкретных местах. Они специально обозначены.
2. Можно задействовать несколько лент.
3. Кабель, следующий от блока, спаивается с лентой. Участок контакта герметизируется – обжимается термической усадочной трубкой.

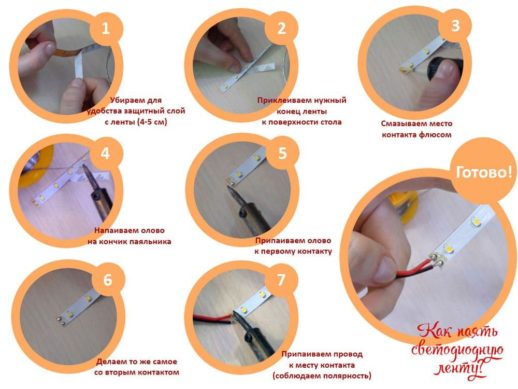

Алгоритм пайки представлен ниже схематически:

Алгоритм пайки

Обычный выключатель нужно располагать до адаптера, опираясь на эту схему::

Схема

Диммер и RGB блок ставятся только после адаптера. Схема:

Диммер и RGB блок

Подсветку крепят под шкафы. В этом помогает такая клеящая лента, у которой обе стороны липкие. Сначала она условно крепится в нескольких участках. Удостоверившись, что она размещена в нужной зоне и ровно, прижмите её по всей длине.

Светодиодная подсветка рабочей зоны кухни своими руками

Монтаж RBG контроллеров и самостоятельная сборка сенсорного коммуникатора

Проходной выключатель на 3 точки схема подключения

RBG ленты отличаются от одноцветных наличием 4 контактов. Они промаркированы R, B, G, V+ — красный, голубой, зелёный и общий плюс. Провода соответствующего цвета соединяют выходы ленты с одноимёнными клеммами на контроллере. Пятый контакт W (белый) присутствует у некоторых моделей лент. Это стоит учитывать при подборе управления к светильникам.

Питание заходит в контроллер через V+ и V- (COM). Без проблем параллельно сцепляются 1–2 ленты максимальной длины 5 м. Если необходимая протяжённость светодиодного освещения больше, используется усилитель.

• кнопки или сенсорная панель непосредственно на приборе;
• пульт управления через инфракрасный порт (необходима полная проходимость сигнала);
• ПУ радиоуправления;
• беспроводной сенсор или приложение мобильного устройства по сети Wi-Fi.

При достаточных знаниях и умениях в области электротехники можно попробовать собрать сенсорный выключатель самостоятельно. В самой простой схеме приёмником выступает медный или алюминиевый элемент, спаянный с конденсатором ёмкостью 0,22 мкФ. К нему последовательно соединяют два транзистора КТ315, а потом резистор на 30 Ом и система параллельно соединенных электрического конденсатора 100 мкФ (16 V), реле сопротивлением 400 Ом и полупроводника Д226. Параллельно цепи может стоять третий конденсатор.

Прикупил я как-то по случаю светодиодную ленту и сделал из нее подсветку рабочей зоны на кухне. Очень удобно, но возникла проблема с ее включением. К выключателю тянуть провода – ремонт сделан. Пульт – не удобно, да и его же на месте никогда не будет. Временно прикрепил снизу шкафчика за планку на двусторонний скотч проходной выключатель, который на провода крепится. Долго пользовались, но не совсем удобно. Надо рукой за планкой его нащупать. Решил сделать сенсорный выключатель. Радиодеталей старых полно, компьютерные блоки питания есть. План был таков. Сенсор питается от дежурных +5В, и запускает блок питания. Светодиодная лента подключается к +12В.

Собрал ее на макетке и испытал. Фото не мог сделать, т.к. делал на работе.

В AutoCAD’е разработал плату под поверхностный монтаж:

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

Маркировка	Номинал	Примечание	Аналоги
Конденсаторы
c8	0.33 мкФ, 400 В
с7	0.1 мкФ, 630 В
с6	100 мкФ, 6.3 В	Электролитический
с4	0.1 мкФ
С1, 5, 9, 10	100 пФ
Диоды, стабилитроны
D1
D2		диод
D3	6.2 В	стабилитрон
Резисторы
R1	330 Ом
R2, 7	1.2 МОм
R3	1 МОм
R4	3 МОм
R5	430 Ом, 1 Вт
R6	1.5 МОм
U1	AT90S2313		ATtiny2313
Q1	BT138-800	семистор	BTB12-800, Q8015R5
X1	4 МГц	Кварцевый резонатор
F1	3.5 A	предохранитель

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

• методу управления;
• способу монтажа и расположению;
• дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

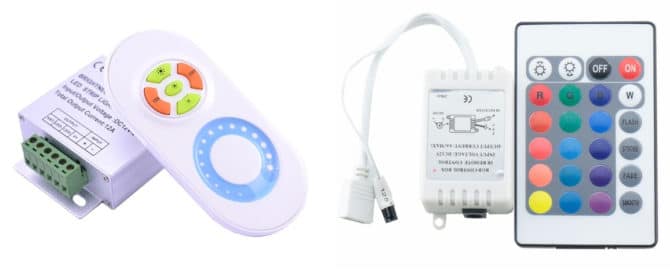

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

1. Включение по таймеру (имитация присутствия хозяина).
2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
3. Режим светомузыки (используется встроенный микрофон).
4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
5. Входы для подключения внешних датчиков (тревожных, света и пр.).
6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

1. Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
2. Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

1. Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Таблица степени защиты от частиц и влаги

1. Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Характеристики RGB-ленты

1. Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

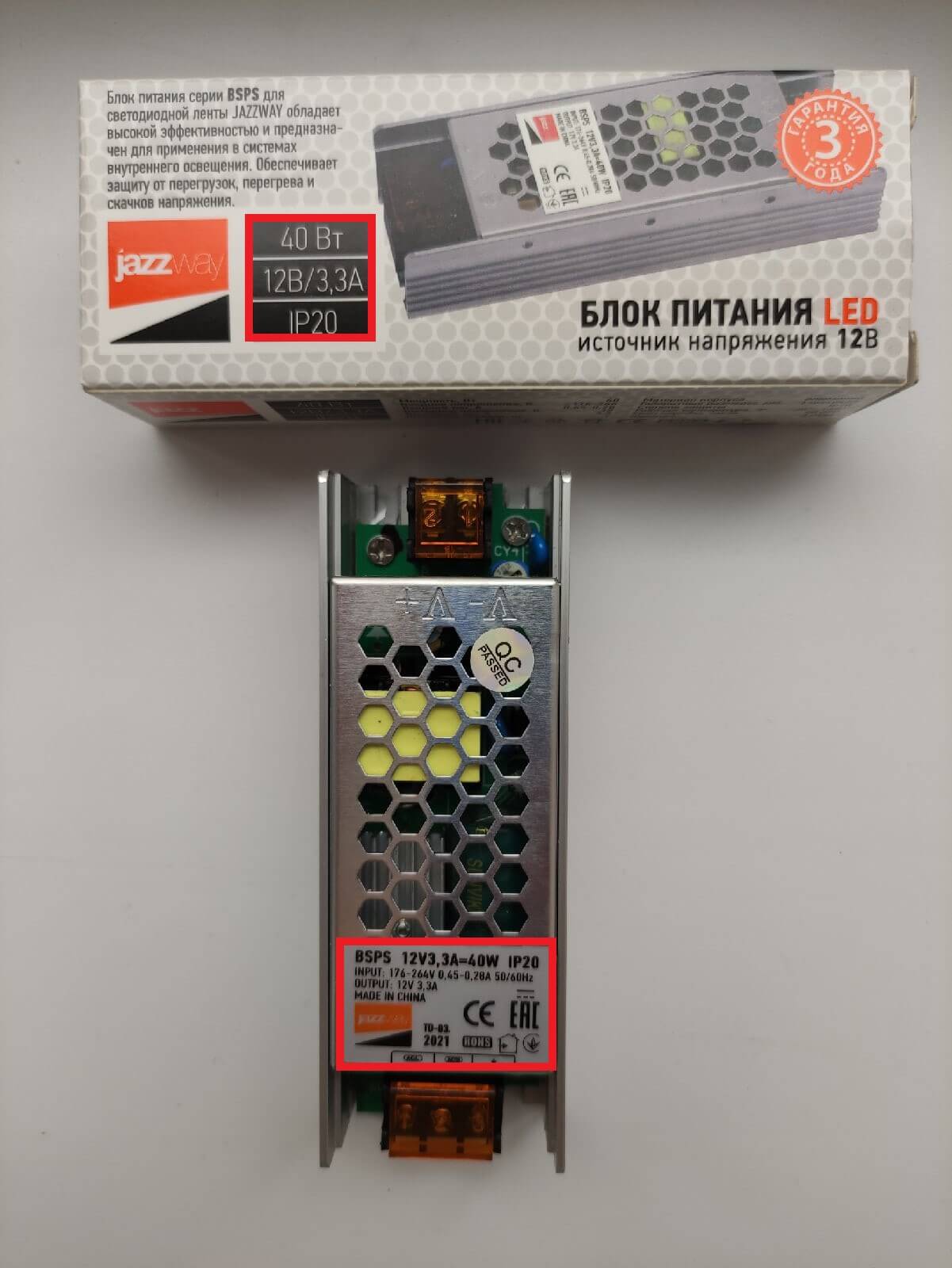

Блок питания

1. Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

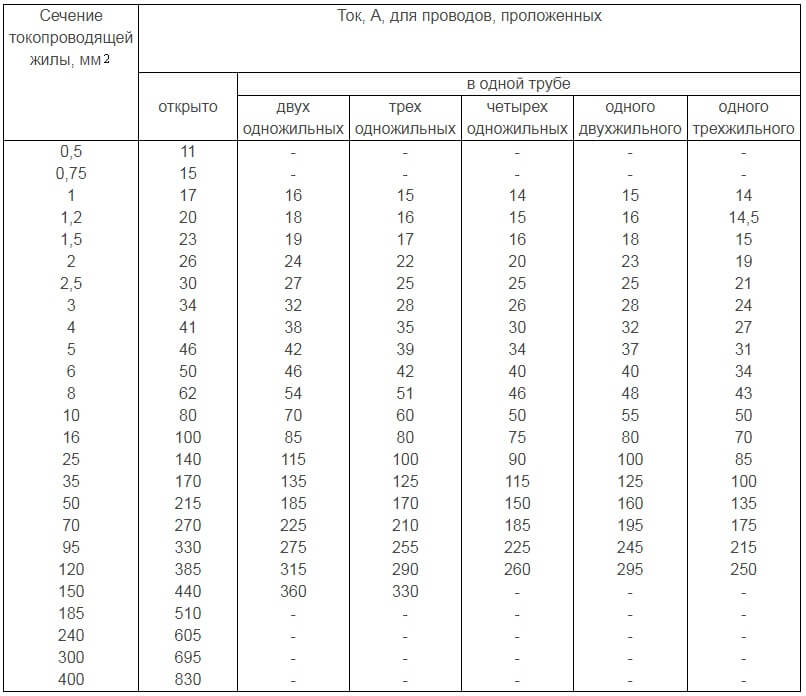

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, шт	Мощность, потребляемая на 1 метр, Вт	Общая мощность, Вт
30	2,4	Произведение потребляемой мощности на 1 метр  на длину платы. Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.
60	4,8
120	9,6
240	19,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

P_лен = 9,6 * 11 = 105,6 Вт.

P_блока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя.

Подсветка кухни

На кухне пользоваться переключателями света особенно неудобно, так как руки могут быть вымазаны маслом и другими пищевыми компонентами. Световые датчики становятся особенно актуальными.

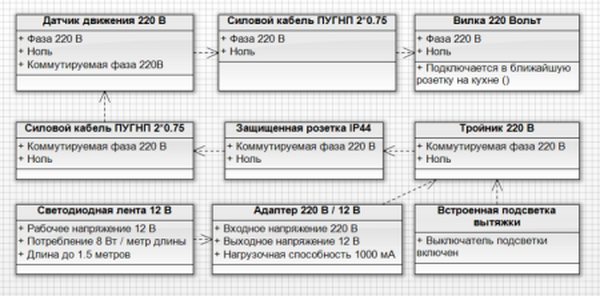

Для самостоятельной реализации схемы освещения понадобятся следующие компоненты:

• датчик движения;
• розетка с классом защиты от IP44 (датчик будет подводить к ней напряжение);
• розетка-тройник на 220 В;
• адаптер на 12 В и 1 – 1,5 тыс. мА (включается в розетку и применяется для электропитания ленты);
• материнский разъем (используется для подключения адаптера к источнику света);
• диодная лента на 12 В нужной длины;
• акустический прозрачный плоский кабель (с его помощью питается осветительный прибор);
• силовой кабель (две жилы по 0,75) для стыковки вилки с датчиком и розеткой.

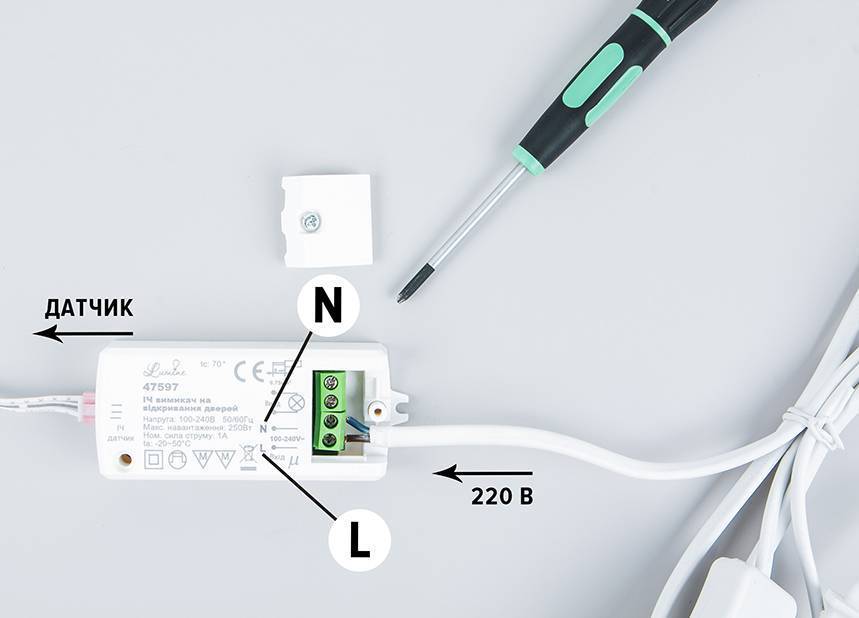

Типовая схема подключения на кухне отображена рисунке внизу.

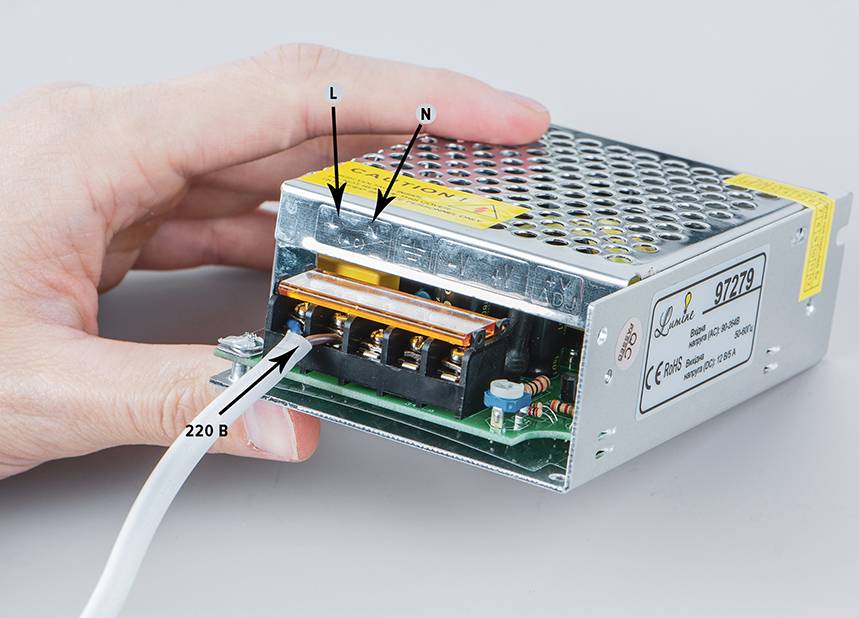

Суть схемы состоит в подключении к кухонной розетке датчика. Коммутируемая прибором линия направляется в розетку. Прямо к розетке присоединяется адаптер, питающий осветительное устройство.

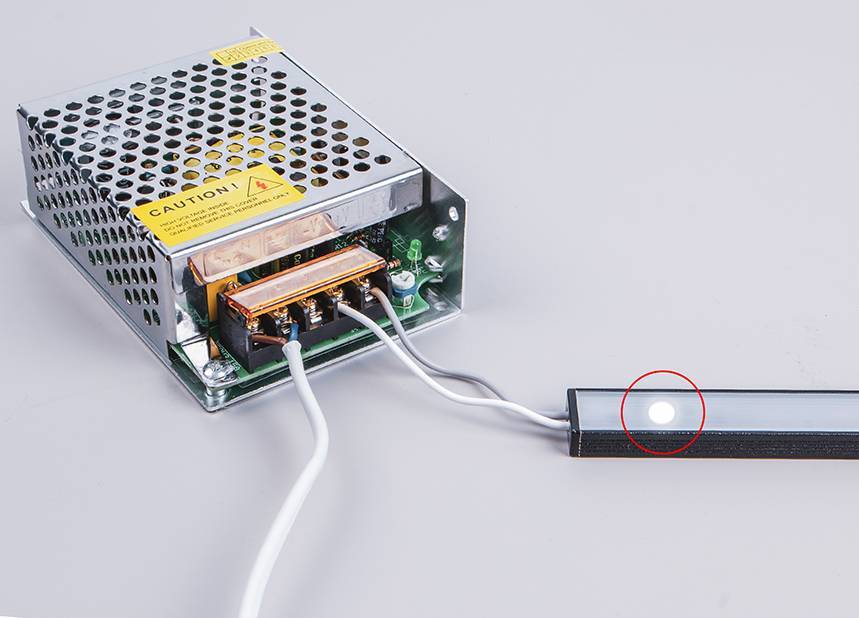

В ходе пайки акустического кабеля к ленте и материнскому разъему следует особое внимание уделить полярности. В случае неправильного определения плюса и минуса источник света не будет работать

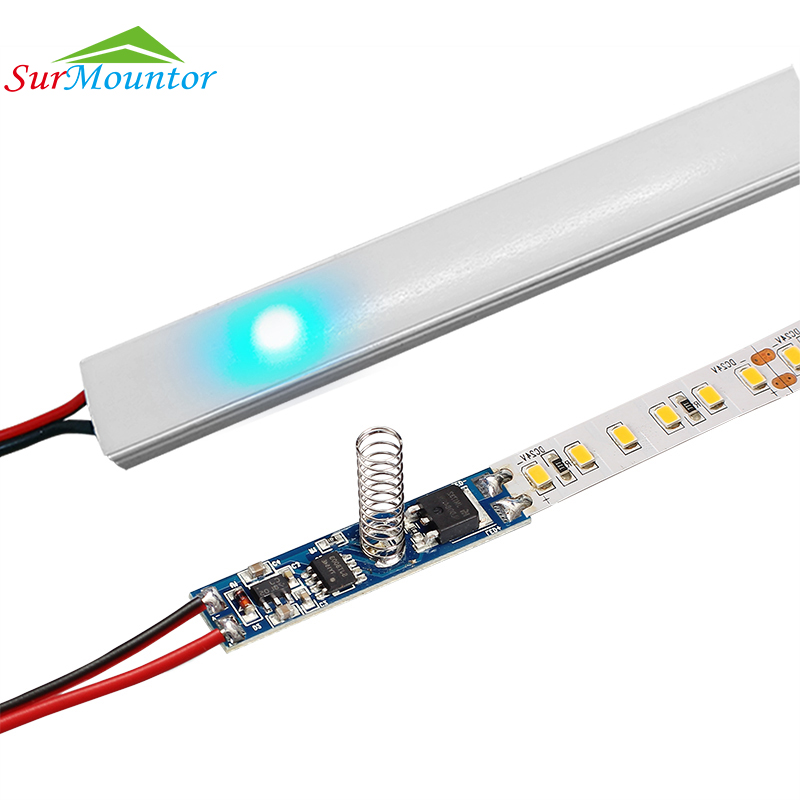

Миниатюрный датчик движения

Существуют
подобного рода и датчики движения. То есть, не те здоровые коробки, которые
вешаются на стенах или под потолком, а такие же самые миниатюрные выключатели,
собранные на узкой плате.

Их также
встраивают в профиль или непосредственно в мебель. Главное их отличие – радиус
действия. Здесь уже речь идет не о нескольких сантиметрах, а о расстоянии в 2-3
метра.

Такие датчики
можно подключать для организации подсветки на потолке или на полу в коридоре.
Очень удобно их вставлять в плинтуса.

При наличии
такого датчика движения, достаточно войти в помещение и свет загорится
автоматически. При бездействии порядка 30 секунд, свет отключается.

Угол охвата
девайса около 100 градусов. Исходя из этого и рассчитывайте его размещение.

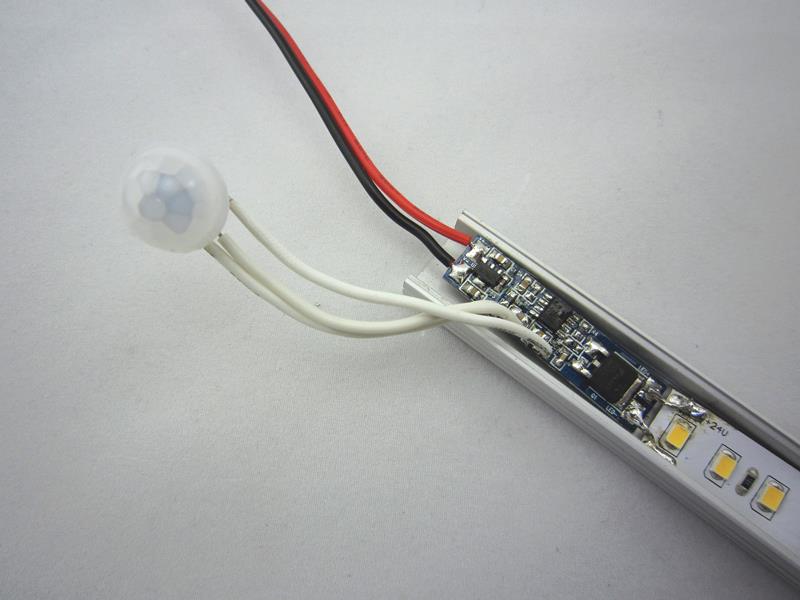

Реагирующий
на движение элемент, также необходимо выводить из корпуса. Просверливаете в
профиле или в светильнике отверстие нужного диаметра и выставляете колпачок
наружу.

Все
остальное вместе с проводами остается спрятанным внутри.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

1. Нарезается по 50, 100 и 200 см.
2. Мощность ватт на метр.
3. Имеется защита от влаги.
4. Цветовая температура.

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Читать также: Как подключить динамики к магнитоле в машине

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.
