Как выбрать сетевой фильтр
При выборе сетевого фильтра нужно правильно определиться с его техническими параметрами и взять устройство, максимально соответствующее потребностям. Ключевые факторы при покупке следующие:
- Мощность устройства. Стандартный диапазон от 2 до 3 кВт, он показывает суммарное энергопотребление всех подключенных приборов.
- Количество розеток. Их может быть от 1 до 8 или больше, в зависимости от модели. При выборе рекомендуется брать сетевой фильтр с запасом – 1 или двумя свободными розетками для временного подключения приборов.
- Длина шнура. Удлинитель сетевого фильтра варьируется от 1 до 50 м. При использовании провод не должен быть «в натяжку», запас лучше ограничить 0,5 – 1 м, чтобы излишки не собирали пыль и не мешали.
- Встроенная система защиты. У разных моделей она отличается, что сказывается и на цене. Существующие возможности: защита от короткого замыкания, перегрева, помех высокой частоты, перегрузки.
- Особые характеристики: негорючий корпус, влагозащита (для использования на улице или открытом балконе), шторки для защиты от детей и домашних животных.
- Наличие дополнительных разъемов – USB для подзарядки powerbank и различных устройств, LAN для защиты кабеля-Ethernet от помех.
Особенности выбора
Выбор модели аппарата зависит, прежде всего, от покупателя, а также где оно будет использоваться, для каких целей и приборов.
В домашних электросетях не бывает огромных скачков напряжения и высокотехнологических помех. Поэтому достаточно взять оборудование среднего типа: не слишком дорогое, но и не самое маленькое и дешевое.
Перед тем, как купить сетевой фильтр, нужно рассчитать:
- число нужных розеток и необходимую мощность, исходя из количества подключаемых устройств;
- длину кабеля;
- пожелания к фильтрации дополнительных портов (телефон, сеть).

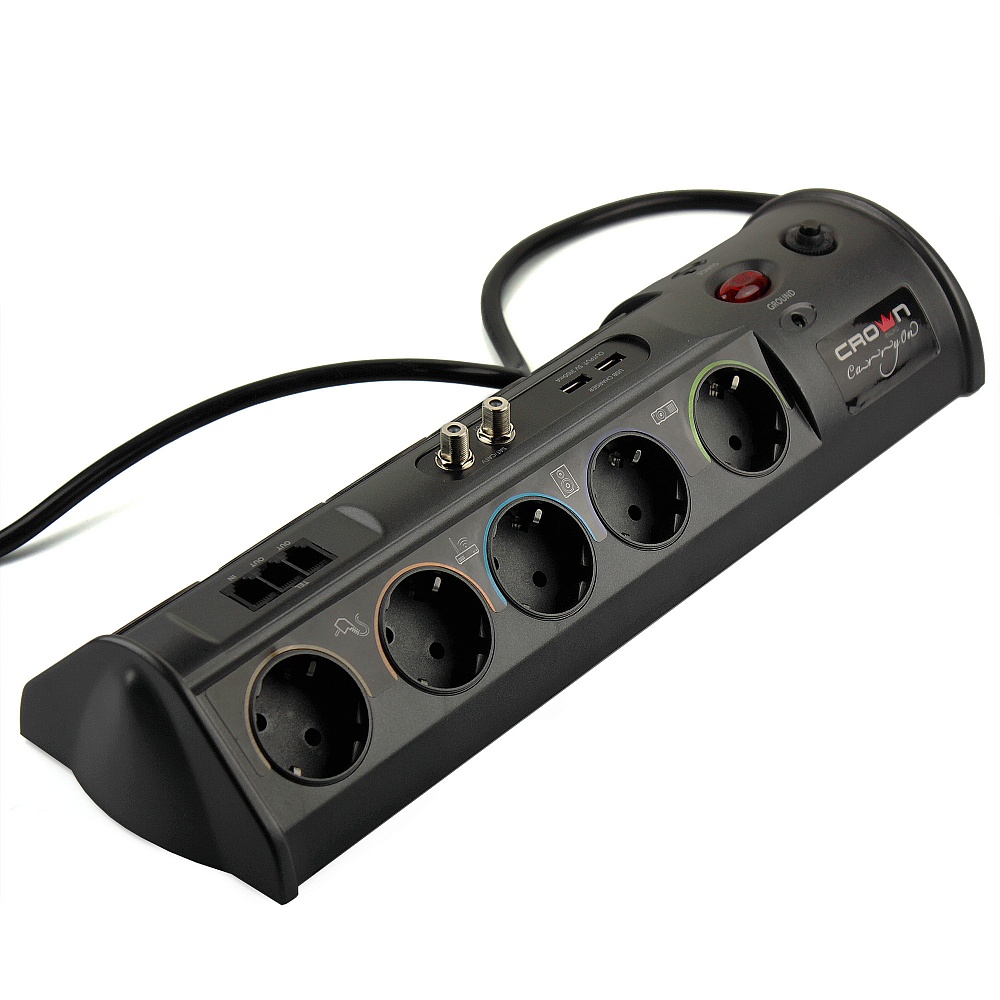

Фото: дополнительные порты для защиты локальных и телефонных сетей
Выбирая стабилизатор напряжения для офиса или нескольких мощных аппаратур (например, широкоформатный телевизор и игровой компьютер), нужно учитывать производственные требования, такие как:
- количество оборудования;
- вероятность помех и их мощность;
- амплитуду скачков напряжения.
На компенсаторе напряжения для офиса экономить не рекомендуется. Прочтите обзор и выберите наиболее подходящую модель, поскольку один сбой может стать причиной остановки производства в связи с выходом из строя целой системы или отсутствием доступа к серверной машине.

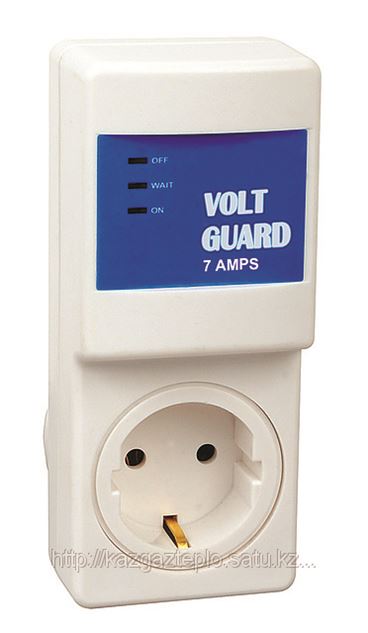

Что лучше – стабилизатор или сетевой фильтр
Сетевой фильтр и стабилизатор напряжения выполняют схожие функции. Первый сглаживает импульсы, а второй поддерживает напряжение на нормальном уровне. Стабилизатор предпочтительнее выбирать, так как он выполняет защиту оборудования на нескольких уровнях. Сетевой фильтр при срабатывании на понижение или превышение напряжения придется заменять, так как в нем перегорает предохранитель. Стабилизатор в свою очередь мягко отключает питание от сети, при необходимости его можно будет снова подключить.
Запас по мощности у обоих видов защитных приборов одинаков, примерно 20-30%. Ценовая категория также схожа, за одинаковую стоимость можно купить как качественный сетевой фильтр, так и надежный стабилизатор напряжения.
Стабилизатор напряжения нельзя заменить фильтром в случае, если сеть работает нестабильно и со скачками напряжения. Также стабилизатор лучше покупать, когда в доме установлена дорогостоящая бытовая техника.
Приобретая ценную электронику для дома, нужно решить вопрос безопасности. Сетевой фильтр – это защитное устройство, которое помогает обезопасить домашнюю технику от перепадов напряжения и импульсных помех. Бывают разных типов и разного назначения, поэтому под определенный тип оборудования нужно покупать свое устройство. Правильный выбор обеспечит надежное электроснабжение домашней техники на долгие годы.
Какие же проблемы могут возникнуть с электросетью?
Как известно многим, электричество, генерируемое отечественными сетями и распределяемое по розеткам пользователей, представляет собой переменный ток с частотой 50 герц и напряжением 220 вольт. В принципе, в параметрах допускаются небольшие отклонения, поэтому на электроприборах чаще всего фигурирует допустимый рабочий диапазон 50-60 герц и 220-230 вольт.
Однако в реальности параметры тока в розетке могут значительно отличаться. При этом, наибольшую опасность представляют не долговременные отклонения, а одиночные эпизоды краткосрочного резкого повышения напряжения, его понижение, перепады частоты, а также моменты полного отключения электричества на доли секунды.
Каковы причины таких сбоев? Они крайне разнообразны. Тут и плохая работа местных электросетей, и обветшалая проводка старых домов, и нарушения прокладки силовых линий в новых зданиях, использование некачественных материалов (проводов, распределительного оборудования) при постройке. Кроме того, на резкие перепады напряжения может повлиять погода, включение соседями какого-то мощного (с точки зрения энергопотребления) прибора, включение в розетку неисправного устройства и так далее. Проще говоря, с возможными сбоями в электросети невозможно бороться какими-то конкретными способами. Нужны универсальные решения.
Лучшие модели со встроенными USB-портами
Фильтры со встроенными портами USB удобны для прямого подключения мобильных гаджетов с целью их подзарядки.
Это отличное решение, если требуется заряжать аккумуляторы, не занимая при этом розетки.
Обзор лучших моделей со встроенными портами USB.
APC by Schneider Electric PM5U-RS
Сетевой фильтр APC by Schneider Electric PM5U-RS с 5 розетками, двумя USB-портами и удлинительным кабелем 1,8 метра надежно защитит подключаемую нагрузку с максимальной мощностью 2,3 кВт от перепадов, скачков напряжения и импульсных помех.
Модель обеспечена терморазмыкателем, прерывающим подачу питания при превышении допустимого уровня нагрузки.
Каждая из пяти розеток сетевого фильтра оснащена контактами заземления.
Обратная сторона корпуса снабжена отверстиями для настенного крепления изделия. USB-порты обладают мощностью, достаточной для одновременной зарядки двух гаджетов.
Технические характеристики:
- напряжение сети — 230 В;
- номинальный ток — 10 А;
- мощность нагрузки — 2,3 кВт;
- сетевые розетки — 5 шт.;
- длина кабеля — 1,8 м;
- USB-порты — 2 шт.;
- габаритные размеры — 370×73×56 мм;
- функционал — заземление, корпусный выключатель, световая индикация.
Преимущества
- стабильная работа;
- много розеток;
- наличие USB;
- хорошая сборка;
- есть индикатор заземления.
Недостатки
- короткий сетевой кабель;
- USB невысокой мощности;
- приличный ценник.
Sibling Powerswitch-PS3U
Продвинутый сетевой фильтр Sibling Powerswitch-PS3U с тремя розетками, современной защитой, встроенными USB-портами и поддержкой системы «умный дом» дает возможность подключать множество устройств и удаленно управлять ими.
При интеграции фильтра в систему «умный дом» пользователи получают возможность управлять принтерами, увлажнителями, зарядными устройствами и другими девайсами по команде из специального приложения.
Поддерживается работа по расписанию, сигналам с датчиков, в зависимости от погодных условий и прочее. Удаленное управление работает с использованием технологии Wi-Fi.
Технические характеристики:
- напряжение сети — 220 В;
- номинальный ток — 10 А;
- мощность нагрузки — 2,2 кВт;
- сетевые розетки — 3 шт.;
- длина кабеля — 1,8 м;
- USB-порты — 4 шт.;
- габаритные размеры — 245×83×42 мм;
- функционал — заземление, поддержка системы «умный дом», управление по Wi-Fi.
Преимущества
- доступная стоимость;
- интеграция в «умный дом»;
- управление через приложение и Яндекс;
- качественное исполнение в целом.
Недостатки
- USB-порты не отключаются по отдельности;
- мало розеток 220 вольт.
LDNIO SE6403
Модель LDNIO SE6403, оснащенная 6 розетками, кабелем длиной 2 метра и системой защиты, — это удобный, функциональный сетевой фильтр, дополненный четырьмя разъемами USB-A для подзарядки совместимых гаджетов.
Прибор выполнен в эргономичном корпусе из ABS-пластика.
Данный материал выдерживает температуру до +750 градусов.
Корпус модели имеет кнопку включения, розетки расположены под углом 45 градусов и защищены специальными шторками.
Кабель питания характеризуется усиленной изоляцией.
За безопасность эксплуатации отвечает комплексная система защиты от перепадов напряжения, коротких замыканий, перегрузок.
Технические характеристики:
- напряжение сети — 230 В;
- номинальный ток — 10 А;
- мощность нагрузки — 2,5 кВт;
- сетевые розетки — 6 шт.;
- длина кабеля — 2 м;
- USB-порты — 4 шт.;
- габаритные размеры — 220×109×40 мм;
- функционал — заземление, корпусный выключатель, световая индикация, защитные шторки.
Преимущества
- практичность;
- высокая мощность;
- компактные размеры;
- стильный дизайн;
- USB-порты на борту.
Недостатки
- нет ножек против скольжения;
- не проработанное настенное крепление;
- высокая стоимость.
HARPER UCH-530
Сетевой фильтр-удлинитель HARPER UCH-530, позволяющий работать с совокупной нагрузкой до 4 кВт при токе 16 А, обеспечит надлежащую защиту подключаемого оборудования от скачков и перепадов напряжения, высокочастотных помех и импульсов.
Устройство можно крепить на стену, для этих целей предусмотрены специальные крепежные отверстия.
Модель оснащена удобной и понятной световой индикацией статуса работы, встроенным модулем зарядки с USB-портами, защитными шторками и противоскользящими ножками.
Представленное оборудование имеет компактные размеры и весит 665 г.
Технические характеристики:
- напряжение сети — 220 В;
- номинальный ток — 16 А;
- мощность нагрузки — 4 кВт;
- сетевые розетки — 5 шт.;
- длина кабеля — 1,5 м;
- USB-порты — 3 шт.;
- габаритные размеры — 358×53×40 мм;
- функционал — заземление, корпусный выключатель, световая индикация, защитные шторки.
Преимущества
- стильный дизайн;
- индикация заземления;
- защита от скачков напряжения;
- мощные USB-порты.
Недостатки
- короткий сетевой кабель;
- малоинформативная инструкция;
- высокая стоимость.

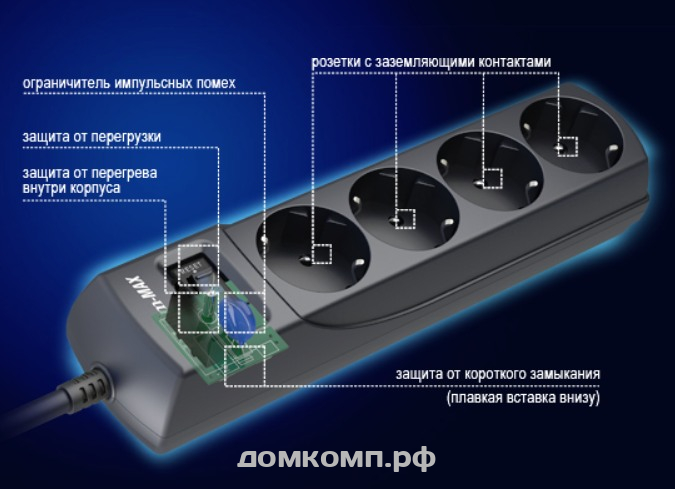

Устройство фильтра
В конструкции 2 обязательных рабочих элемента – варистор для нормализации напряжения и LC-фильтр для сглаживания помех. Также в составе устройства присутствуют и другие элементы, продлевающие срок службы устройства и увеличивающие КПД.
Фильтр помех
Конструкция (LC) состоит из нулевого и фазного провода, которые подключены к катушке индуктивности. Между проводами имеются один или несколько конденсаторов. Типовые номиналы катушек – 50-200 микрогенри, конденсаторов – 0,22-1 микрофарад. Необходим для сглаживания импульсных помех, которые негативно влияют на работу приборов. LC-фильтр «поглощает» эти помехи, делая сигнал более гладким и ровным.
Тумблер
Используется для того, чтобы не вытаскивать лишний раз вилку из розетки. Тумблер уменьшает износ контактных пластин розеток, увеличивая их срок службы. Является необязательной частью.
Варистор
Полупроводниковый компонент с нелинейной вольт-амперной характеристикой – это варистор. При достижении определенного значения напряжения защищает нагрузку кратковременным замыканием цепей. Помогает обезопасить технику от «плохого» напряжения. Стандартно используется варистор номиналом 470 Вольт.
Розеточная группа
Розеточная группа представляет собой набор розеток для подключения к ним устройств. Существуют фильтры на 1, 2, 3 и более домашних приборов.
Подключая несколько приборов к сетевому фильтру, нужно ориентироваться не на количество розеток, а на суммарную мощность техники. Превышение нагрузки грозит перегревом и возгоранием.
Шнур
Любой фильтр оснащен защитным шнуром, через который подключается к сети. Шнур имеет изоляционное покрытие и защищает провода внутри. При покупке берут фильтры с подходящей длиной шнура.

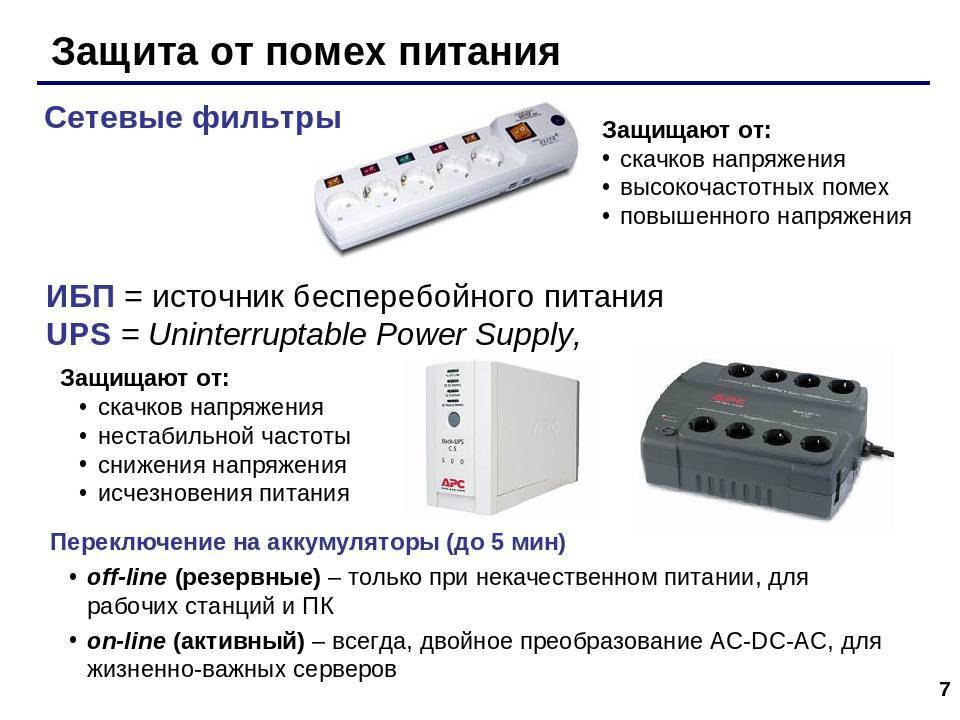

Многофункциональные UPS
UPS защищает приборы не только при отключении, но и при снижении напряжения ниже допустимого порога посредством переключения на батареи. Периодические срабатывания сокращают срок службы аккумуляторов. Целесообразно перед бесперебойником дополнительно подключать стабилизатор напряжения. Для некоторых моделей в этом нет необходимости. Современный UPS может содержать встроенный фильтр или стабилизатор напряжения.
Напряжение модифицированной (прямоугольной) синусоиды корректно измерить обычным вольтметром невозможно. Показания будут значительно отличаться от фактических значений.
Классификация помех в электросети
Помехи, возникающие в электросети, негативно влияют на подключённую технику. Они способны за короткий промежуток времени привести к серьёзным неисправностям. Резкие скачки напряжения могут быть вызваны как воздействием природных явлений (молнии, магнитные поля), так и качеством линии к потребителю или оборудованием энергопоставляющей компании.
В зависимости от природы возникновения помехи могут быть двух видов:
- высокочастотные (ВЧ);
- импульсные.
Высокочастотные помехи появляются от электронных узлов работающего оборудования, включённого в сеть. Например, при работе холодильника, стиральной машины, и другой техники, имеющей в своей конструкции двигатели. В меньшей степени от приборов с импульсными блоками питания: телевизор, магнитофон, компьютер и т. п. ВЧ помехи присутствуют всегда и полностью убрать их невозможно. Хоть такого рода помехи и существуют, но негативное их влияние не велико.
Импульсные помехи проявляются в виде шумов, и могут быть как в виде одиночных импульсов, так и их последовательности. Параметры и форма импульсов обычно хаотичная, возникают они из-за резких перепадов тока и напряжения. Эти броски вызываются коммутационными процессами, связанными с запуском мощного оборудования или при возникновении короткого замыкания, а также магнитными полями.
Бороться с существующими отклонениями в работе электрической сети можно несколькими способами. Доступнее всего использовать стабилизаторы напряжения или защитные фильтры. Применение таких устройств в быту, не требует переделки или модернизации электролинии. Защищаемое оборудование подключается к ним через встроенную в них розетку, а они сами, через вилку непосредственно в сеть 220 в.
Как проверить сетевой фильтр
К сожалению, проверить сетевой фильтр непосредственно перед покупкой нельзя. Его можно только правильно выбрать по ключевому параметру напряжения. В частности, большинство фильтров имеют рабочий диапазон в пределах от 184 до 250 В. Некоторые дорогие модели, хоть и обеспечивают меньшую мощность, действуют в диапазоне от 150 до 290 Вольт.
Совет! Чтобы рассчитать, какое именно напряжение требуется обеспечить сетевым фильтром, можно воспользоваться прибором под названием Барьер.
Его более новые поколения оснащены цифровым индикатором. Наблюдая за показаниями Барьера во время перепадов напряжения в сети (мигания лампочек или выключения бытовых приборов) можно определить минимальную и максимальную границу изменения параметра. Именно по этому диапазону потребуется выбрать сетевой фильтр.
От чего защищает сетевой фильтр?
Сложная внутренняя схема нужна сетевому фильтру для защиты подключённых к нему устройств. Что же именно позволяет предотвратить его включение в общую цепь электропитания?
Основное предназначение сетевых фильтров – это компенсация краткосрочных повышений напряжения. Также сетевые фильтры могут помочь технике пережить смену частоты тока. Наконец, они защищают её от электромагнитных помех в сети и шумового компонента. Последнее весьма актуально для современной электроники и компьютеров, собранной из деталей с «тонким» техпроцессом.
Надо отметить, что современная техника и электроника всё-таки отнюдь не беззащитна. Большинство производителей закладывают определённые допуски в колебании характеристик электросети. К примеру, рабочим напряжением тока обычно считается диапазон от 200 до 240 вольт. Однако, чем менее доложит своей репутацией компания или брэнд – тем легче и чаще она использует в своих разработках некачественные, «капризные» детали. Впрочем, и электроника известных марок может стать жертвой «удачной» атаки электросети. При этом ущерб для бюджета пользователя будет заметно выше.
Если попытаться сделать список устройств и компонентов, наиболее тяжело переживающих скачки напряжения и его кратковременное повышение, то в первую очередь нужно вспомнить о блоках питания ноутбуков и компьютеров, микросхемах памяти и процессорах видеокарт, двигателях стиральных и посудомоечных машин, моторах и электронной «начинке» электрокотлов, мультиварок, нагревательных элементах чайников, сенсорах и датчиках пылесосов-роботов, компрессорах холодильников и контроллерах жёстких дисков, Bluray-приводов и приводов игровых приставок.
От чего зависит цена
На фильтрующее устройство, которое защищает ваш компьютер от сбоев и перезагрузок, а информацию – от потерь, цена зависит от многих факторов.
№ п/пНаименование фактораДиапазон характеристикДополнительные функции
Длина кабеля0,5 – 10мМожет использоваться дополнительная оплетка или изоляция
Бренд производителяОт известности фирмы и страны изготовителя
МощностьДо нескольких тысяч Дж
Количество розеток2–10 штЕвростандарт, наличие заземления
Порты подключенияТелефона, модема, сети, телевидения, факсаИногда встречаются USB порты
Наличие фильтрующего элементатермоплавкий и биметаллическийМожет использоваться несколько элементов одного типа или разнотипных
Дополнительные защиты/блокировкиЗащита от перегрева, пыли, случайного выключенияБлокировка работы нескольких устройств сверх мощности фильтра
Диапазон выдерживаемых импульсов3,5–10 кАИли 3500–10000 А
Максимальный ток нагрузкине менее 10А
Прочитав статью, каждый сам сможет решить, нужен ли ему фильтр. Следует учесть, что немного сэкономив и купив вместо него обычный удлинитель, можно потерять более дорогое оборудование.
Представить стабильную работу компьютера без сетевого фильтра невозможно. Он может защитить вашу домашнюю аппаратуру и бытовую технику, а также спасти вас от потери данных.
Модельный ряд сетевых фильтров Pilot
Ассортимент продукции отечественной компании ЗИС представлен несколькими сериями. Они обладают различными уровнями защиты и набором функций. Сетевые фильтры Pilot рассчитаны на потребителей с различной покупной способностью и отвечают любым требованиям стабилизации напряжения. Модельный ряд оборудования представлен следующими линейками:
- серия S;
- серия L;
- серия GL;
- серия Pro;
- серия Bit;
- серия T;
- серия Single.
Каждая линейка обладает определенным функционалом и степенью защиты.

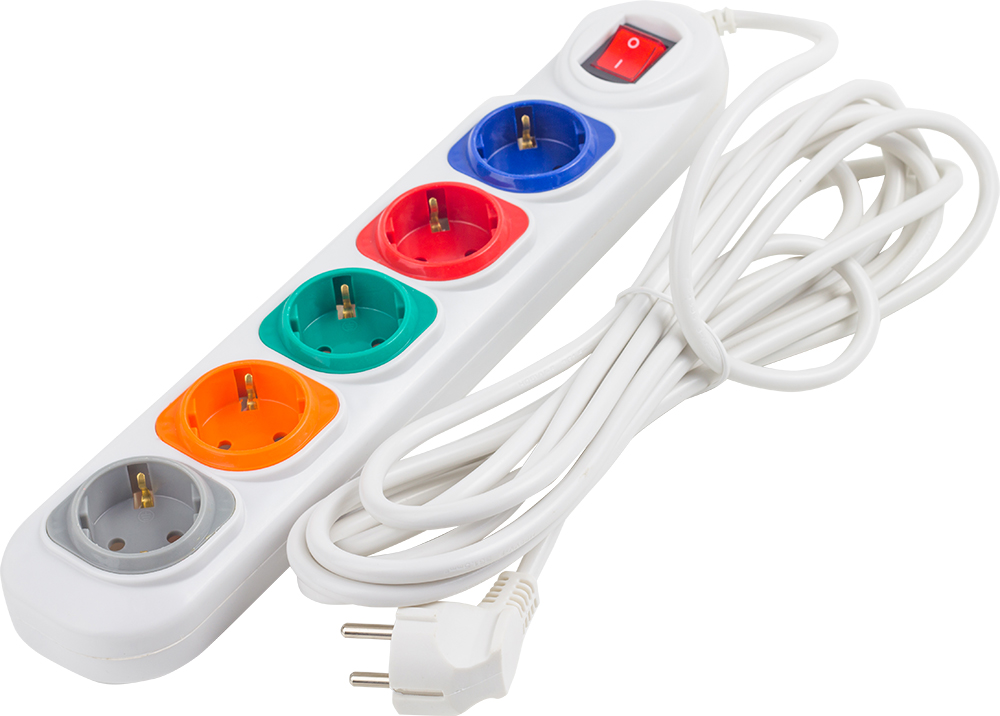

Корпус из ударопрочного трудногорючего пластика
Серия S
Устройства этой модификации относятся к бюджетному классу и имеют базовый набор средств фильтрации. Конструкцией данной модели, предусмотрено следующие средства:
- Варистор. Предназначен для сглаживания помех импульсного характера. Они возникают при и пользовании инструмента и оборудования, работа которых связана с образованием искры: дрель, перфоратор и т. д.
- Термопредохранитель. Защищает устройство от перегрева при превышении допустимой мощности.
- Плавкий и термобиметаллические предохранители предотвращают возникновение короткого замыкания от перегрузки.
Сетевой фильтр имеет пять розеток типа «Евро» с контактами под заземление и одну для подключения вилок старого образца. Модели с обозначением Max отличаются от базовой модификации увеличенной мощностью до 3,5 кВт и силой тока 15 А.
Совет. Вся продукция компании ЗИС разрабатывается с учетом всех недостатков и параметров отечественных электрических сетей. Соответственно полностью адаптировано для работы в подобных условиях.
Серия L
Имеет все базовые средства защиты. Отличием является установка трех варисторов, фильтр для устранения высокочастотных помех емкостного типа. Световая индикация свидетельствует о текущем состоянии устройства. Корпус изготавливается из высокопрочного и тугоплавкого пластика. Розеточная группа располагается в один ряд.
Серия GL
Обладает средствами защиты, которыми оснащены модели серии S и L. Для стабилизации ВЧ-помех используется индуктивно-емкостной фильтр. Газоразрядный ограничитель осуществляет защиту от скачков во время грозовых разрядов. Розетки закрываются специальными накладками, для предотвращения поражения ребенка электрическим током.
Сетевой фильтр Pilot – защита за разумные деньги
Серия Pro
Сетевые фильтры этой серии относятся к премиум классу и обладают передовыми средствами защиты. Средства диагностики сети в автоматическом режиме определяют наличие и отсутствие контура заземления. Диагностика предназначена для установки и последующей стабилизации фазировки подключенной вилки. Контактная группа изготовлена из высокопрочной стали, которая обеспечивает надежный контакт соприкасающихся деталей. Одна из розеток выполнена по типу Gadget Parking, что позволяет подключение одной вилки с круглыми контактами или одновременно двух с плоскими. Излишки подключаемых шнуров укладываются в специальное крепление.
Серия Bit
Устройства линейки Bit имеют только одну розетку с контактами заземления, не имеют удлинительного шнура и устанавливаются непосредственно в розетку. Данная модификация обладает всеми средствами защиты от помех моделей серии L.
Серия T
Конструкция и степень защиты аналогичны серии Bit. Разница заключается в количестве розеток, в данной линейке их 4 шт., и двух USB-портов для подзарядки мобильных телефонов, смартфонов, MP3-плееров. Устройство рассчитано на подключаемую суммарную мощность в 3,3 кВт.
Серия Single
Данная модель оснащается одной розеткой с контактами заземления. Конфигурация и конструкция аналогичны серии Bit. Устройство оснащено средствами защиты от появления в сети 380 В. Во время превышения напряжением пиковых границ (повышение или понижение) подача электричества автоматически прекращается и возобновляется при стабилизации параметра.
Продукция компании ZIS отвечает все требованиям ГОСТ. Каждая серия имеет оптимальное соотношение цена/качество. За счет этого сетевые фильтры Pilot пользуются высоким спросом и популярностью среди потребителей.
Выбор способа защиты
При выборе часто возникает вопрос, что лучше: сетевой фильтр или стабилизатор напряжения. Если есть возможность, несомненно, необходимо приобретать стабилизатор. Ведь только стабилизатор сможет защитить устройство от перепадов напряжения, губительно сказывающихся на электроприборах.
К защитному фильтру нельзя подключать устройство с большим пусковым током, он просто выйдет из строя от перегрузки. Поэтому котёл, электроника которого чувствительна к перепадам напряжения, подключают только через стабилизатор. Но например, в случае с персональным компьютером использовать стабилизатор незачем, так как его блок питания способен работать в широком диапазоне входного сигнала, а в случае возникновения короткого замыкания самостоятельно отключается.
Какой сетевой фильтр лучше купить?
Перед тем как купить сетевой фильтр, необходимо обязательно обратить внимание на максимальную нагрузку, на которую он рассчитан. Также следует отталкиваться на количество приборов, которые должна обслуживать модель
После этого нужно оценить функциональность: отличительные опцией, расположение розеток, уникальные свойства и т.д. Ниже представлены наиболее оптимальные сетевые кабели в разных номинациях:
- Самое большое количество розеток — Orico HPC-6A5U-BK;
- Наиболее доступная стоимость — Sven SF-03L;
- Оригинальный дизайн — Rubetek RE-3310 с Wi-Fi;
- Высокий уровень нагрузки — Most Active ARG;
- Наиболее длинный кабель — Buro 500SH-10-B.
В рейтинге были представлены самые лучшие сетевые фильтры на 3, 5 и 6 розеток, а также рассмотрены модели имеющие USB-порт
Будьте бдительны при выборе, обращайте внимание на характеристики, а также минусы и плюсы каждой модели
