Виды армирующих сеток
Арматурные сетки выпускаются разных видов, каждый обладает своими характеристиками и особенностями, которые существенно повышают эффективность функционирования обогревательной системы. Они имеют различную ширину ячеек, от 5 х 5, до 30 х 30.

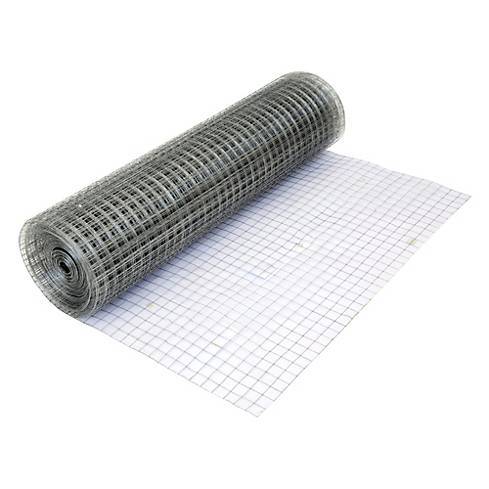

Металлические

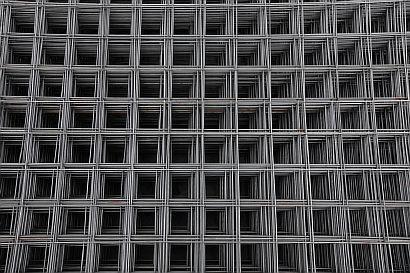

Металлическая сетка, используемая при стяжке полов, изготавливается из проволоки диаметром от 2,5 до 6 мм. Размер рулона бывает до 25 метров, это даёт возможность свести к минимуму количество стыков. Выпускается армированная продукция и из проволоки, которая имеет меньшую толщину, но она обычно небольшого размера.
Ячейки имеют форму квадрата, что увеличивает прочность, и благодаря чему конструкция не растягивается при армировании. Поверхность оснащена насечками, улучшающими процесс сцепления с бетонным составом.
Помимо этого, сетчатое покрытие имеет защитный оцинкованный слой, оберегающий от негативного воздействия влаги и компонентов находящихся в растворе.
Использование металлической конструкции позволяет сделать высококачественное армирование тёплого пола. Подходит для заливки толстого цементного слоя, и способствует длительному сохранению формы. Кроме того, к решетке производится крепление нагревательных элементов — труб водяной системы или электрокабеля.
Главный плюс металлического армирования заключается в его прочности, в случаи повреждения нескольких ячеек, общая целостность не страдает.
Основной недостаток — коррозия, которая провоцирует возникновение пустот, вследствие чего, конструкция разрушается.
Композитные
Композитная сетка производится из волокон, в составе которых присутствует базальт или углерод.
Главным её плюсом является:
Недостатком данного вида армирования, при использовании для конструкций тёплого пола, является низкая термостойкость. При нагревании до 200 и больше градусов изделие может деформироваться.
Но в нашем случае, достижение таких температур является невозможным, так что использование сеточного материала является приемлемым.
По толщине сетчатая конструкция колеблется от 4 до 14 мм. Производится в виде полотен, или стержней, которые соединяются вязальной проволокой.
Армирование фибрами
Это одна из разновидностей композитного армирования — основой является волокно (фибра). Длина колеблется в диапазоне от 6 до 20 мм. Если нужна прочная бетонная основа, то следует брать волокна 5 — 6 см.
Использование данной модели существенно улучшает качество полученной поверхности, но закреплять нагревательный кабель или контур водяной системы к ней нельзя.
Разновидности фибры:
- стеклянная — её использование снижает расход цементной смеси до 15%;
- базальтовая — предназначена для полов, на которые оказывает действие окружающая среда;
- полипропиленовая — волокна имеют толщину 15 — 25 мкм, длину от 0,6 см, использование данной фибры позволяет избежать образования мельчайших трещин в бетоне;
- стальная — наиболее прочная и распространённая модель.
Пластиковые
Использовать пластиковую сетку для стяжки тёплого пола с водяным или электрическим контуром — отличное решение. Конструкция получается легкой, с длительным сроком службы, не боится влаги и коррозии.
Продаётся в рулонах, шириной 2, а длинной 50 метров. А вот ячейки встречаются различного размера. Основная её цель — укрепить стяжку и понизить уровень нагрузок.
Положительные стороны пластиковой решетки:
- усадка бетона не приводит к повреждению сетки, она только растягивается;
- простая транспортировка и легкий монтаж;
- повышенная прочность — достигается она особенностью технологического процесса при изготовлении пластиковых видов упрочнителя (двуосновная ориентация нитей, не применяется узловое соединение);
- невысокая стоимость в сравнении с металлической конструкцией;
- армирующий материал легко резать ножницами при монтаже;
- пластик не экранизирует проводку.
Фиброволокно
Принцип использования фибры в качестве арматуры для стяжки существенно отличается от армирования сетками.
Фибру – волокна базальта, стекла, полипропилена, металла, в сухом виде добавляют к ингредиентам раствора или бетона. При застывании пола фибра дает эффект прочного монолита, хорошо защищает поверхность пола от микротрещин, но от значительного механического воздействия не спасет.
Армированная фиброй стяжка укладывается и выравнивается по маякам, так же, как бетон или раствор на другие виды арматуры.
Если фибру использовать одновременно с металлической или полипропиленовой сеткой, получается суперпрочное покрытие.
При работе с фиброй, добавлять ее нужно небольшими порциями в растворную смесь, дожидаясь полного распределения волокон в бетономешалке или другой емкости. Если добавить одновременно всю о, фибра может сбиться в бесформенный комок.
Теплый пол своими руками — инструкция по монтажу
Прежде всего, необходимо подготовить место под терморегулятор и датчик температуры.
Поэтому он должен находиться вне ванной комнаты. Очень удобно, если он будет расположен сразу под выключателем света. Но слишком низкое расположение создаст дискомфорт при регулировке и настройке – будет неудобно считывать показания табло.
От выбранного места для терморегулятора электрического теплого пола, необходимо проштробить канавку, для укладки гофротрубы, и вывести её в ванну. Через гофротрубу будет подведён датчик температуры. В случае поломки датчика температуры, через гофротрубу его заменить гораздо легче.
Помещение необходимо тщательно подмести. Разметьте на полу те места, где кабель укладываться не будет (под самой ванной или душевой кабиной). На пол стелется теплоизоляция. Минимальная толщина 4 мм.
Следующий этап монтажа теплого пола своими руками — фиксация монтажной ленты. Между каждой её полосой должно быть 50-70 см. Закрепить её можно с помощью дюбелей, сквозь теплоизоляционную подложку, но с соблюдением герметичности. Пример можно видеть на видео в конце статьи.
Теперь можно приступить к укладке электрического нагревательного элемента. Начинать следует с места подключения к кабелю питания. Расстояние между каждым витком нагревательного кабеля (в сантиметрах), рассчитывается по следующей формуле: (Sх100)/ L (где S – площадь в м2; L – длина кабеля в метрах). Например, площадь тёплого пола 2 м2, длина кабеля 13,5 м. Получаем (2х100)/13,5 ≈ 14,8 см. Т.е. между соседними витками должно быть не менее 15 см. Отступать от этой величины можно не более, чем на 1 см. Между кабелем и стеной, должно оставаться расстояние в 5-7 см. Изгибы следует делать плавными, без заломов.
Укладываем непосредственно теплонагревательную ленту
В любой монтажной ленте, фиксаторы расположены с шагом 10 мм. Поэтому тщательно следите за тем, чтобы соблюдался «шаг укладки». Кабель не должен накладываться друг на друга, а расстояние между ближайшими витками не может быть менее 8 см. Чтобы избежать случайного повреждения уложенного кабеля, работу лучше всего проводить в обуви с мягкой подошвой. На конец кабеля, надевается и фиксируется специальная заглушка, которая идёт в комплекте.
По окончании фиксации нагревательного кабеля, необходимо вывести датчик температуры устройства. Для этого, гофротрубу прокладывают по полу, на равном расстоянии между витками кабеля. Расстояние от стены до датчика, не менее 0,7 м. Чтобы избежать попадания внутрь раствора, конец гофры тщательно заглушите и зафиксируйте. Сам датчик, должен находиться как можно ближе к концу гофры.
Теперь можно подвести электрический кабель питания и провода от термодатчика теплого пола своими руками к терморегулятору.
Концы проводов можно залудить, и подключить к блоку управления. Для проверки работоспособности, включите нагрев на 30-40 секунд. При правильном монтаже, кабель должен чуть нагреться.
Проверять работоспособность пола нужно по крайней мере 30-40 минут.
Покрытие нагревательного кабеля
Первым делом следует залить стяжку. Чтобы грамотно и качественно установить теплый пол своими руками, нужна ровная черновая поверхность. Раствор готовиться по инструкции от производителя сухих смесей. Необходимо развести сразу весь требуемый объём для заливки. Толщина стяжки должна быть не менее 3 см. При более толстом слое (4-5 см), полы будут нагреваться чуть медленнее, но зато они смогут дольше удерживать тепло.
Время полного высыхания стяжки, указывает производитель. Не следует включать нагревательный элемент для ускорения этого процесса. Такой необдуманный шаг может привести к тому, что будет нарушена плотность соприкосновения между кабелем и стяжкой.
Только после полного высыхания, следует приступать к укладке плитки на пол. Но прежде, необходимо обрезать ту часть термоизолирующей подложки, которая выступала на стены. Укладка плитки производится как на обычный пол. От того, насколько аккуратно была сделана стяжка, будет зависеть лёгкость, с которой будет уложена керамическая плитка.
Смотрите видео инструкцию по монтажу теплого пола своими руками:
Технология обустройства стяжки
Очень важным моментом является выбор, каким бетоном заливать теплый пол. Смесь должна иметь такую консистенцию, чтобы ее легко можно было разравнивать правилом.
Если объем работы небольшой, раствор можно вымесить в емкости вручную, но для заливки большой квадратуры потребуется бетономешалка. Существует инструкция, поясняющая, каким раствором заливать теплые полы (подробнее: «Как выполняется стяжка для водяного теплого пола «).
Для замеса потребуется:
- 1 часть цемента, желательно марки М400;
- 4 части просеянного речного песка;
- вода для замеса тестообразной смеси;
- пластификатор и фиброволокно (прочитайте: «Применяем фиброволокно для стяжки — особенности «).
После приготовления раствора приступают к заливке пола. Сначала смесь выкладывают горкой и лопатой равномерно раскладывают по поверхности. Используя правило, выравнивают стяжку, передвигая его по направляющим маякам. Делать работу следует быстро, иначе смесь станет непригодной к использованию.
За один раз редко удается получить гладкую поверхность, не имеющую мелких неровностей. Проще уложить слой раствора немного выше профилей, а излишки его удалить утром правилом. Главное, чтобы смесь не успела окончательно застыть, но при этом она должна быть твердой.
Затем удаляют маяки из стяжки, чтобы они потом не заржавели, а образовавшиеся штробы заделывают свежеприготовленным раствором.
После того, как выравнивание завершено, бетонную поверхность смачивают водой и накрывают пленкой из полиэтилена. Эти мероприятия способны уберечь основание от быстрого высыхания и образования трещин. Делать это следует на протяжении 3-7 дней.
При выполнении заливки своими силами, специалисты рекомендуют использовать другие материалы. Например, это может быть полусухая стяжка пола на теплый водяной пол, которая имеет преимущества перед другими способами обустройства бетонного слоя (подробнее: «Устройство полусухой стяжки пола – инструкция по монтажу «). После ее применения не нужно выравнивать поверхность, да и высыхает она гораздо быстрее. Кроме этого, полусухая стяжка не дает усадку, на ней не бывает трещин.
Технология монтажа
Разберемся, как правильно выполнить монтаж сетки для укладки теплого пола.
Не имеет значения, какую сетку вы решили использовать – армирование выполняется по всей площади пола. Если длина заливаемой поверхности большая, разрешается укладка сетки для армирования внахлест, с последующим соединением проволокой.
Не забываем, что от стен делаются отступы. Если армируется сложное основание, имеющее плавные переходы или ступеньки, рельеф необходимо повторять. В таких случаях сетку монтируют на специальные крепежи, чтобы она находилась в подвешенном состоянии на расстоянии двух сантиметров от основания.
Подготовительные работы
Сначала необходимо правильно разместить сетку для напольнойстяжки.
Устанавливают ее на определенной высоте от основания, учитывая при этом толщину будущей стяжки для теплого пола и размер стержней сетки. Для этого разрешается использовать различные приспособления – деревянные бруски, обломки кирпичей, металлический профиль и т. п. Главным условием является то, что подставки должны иметь нужную толщину, позволяющую раствору проникнуть под нагревательные элементы.
До того момента, как начнете заливать стяжку, необходимо выложить слои песка, гравия, гидро- и теплоизоляции. После устройства такого «пирога» разрешается устанавливать арматурную сетку и выполнять заливку раствора.
Нюансы армирования
Существуют общие правила устройства и армирования стяжки, которых следует придерживаться в работе:
- не смотря на разные виды сетки для армирования, в песчано-цементный раствор для увеличения прочности и эластичности добавляются пластификаторные компоненты. Смесь получает возможность проникать в ячейки любых размеров;
- до начала работ с сеткой рекомендуется изучить сопроводительную инструкцию от изготовителя.
Имеются и определенные особенности армирования:
- чтобы не случилось, сетка должна располагаться непосредственно в толще слоя, а не на черновом полу;
- ячейки сетки определяются с таким расчетом, чтобы не создаватьпрепятствий для заливки бетонной смеси.
- арматурная сетка не должна иметь загрязнений;
- элементы сетки не должны выступать на поверхность стяжки. Это позволит исключить образование коррозии на металлических стержнях.

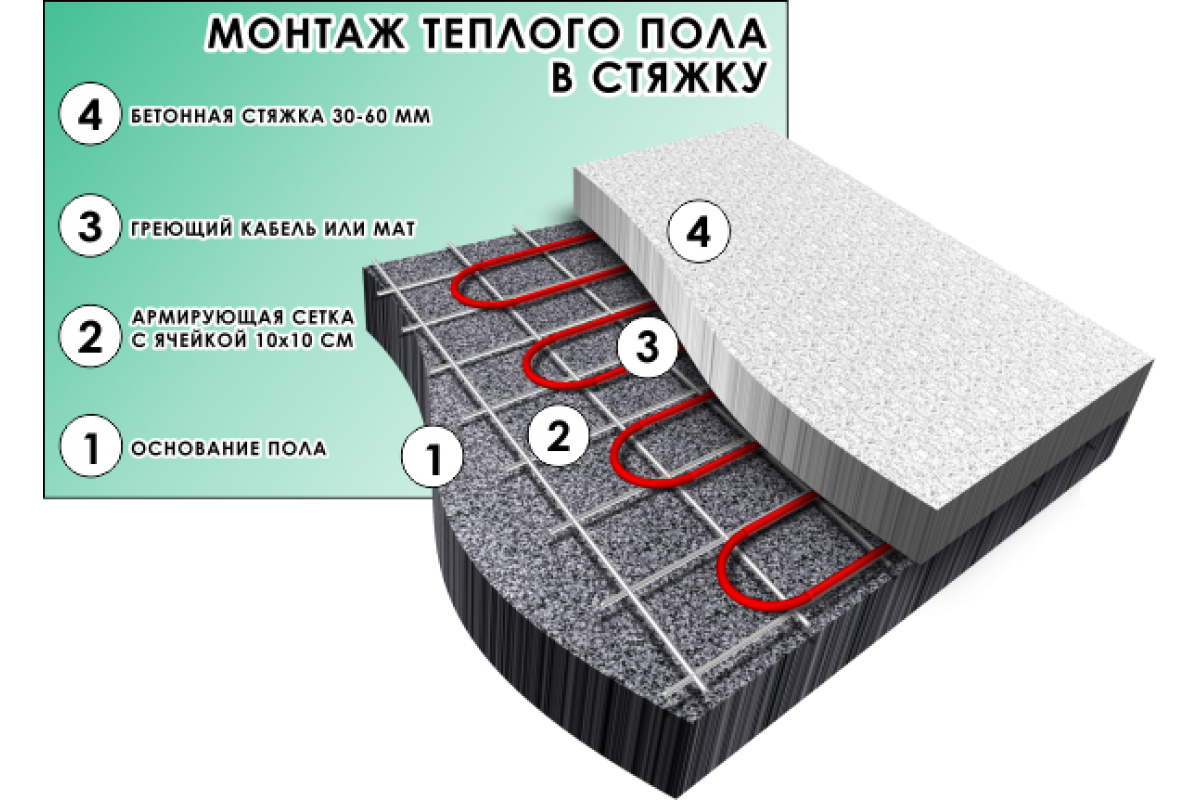

Укладка сетки
Арматурная сетка размещается в нижней трети заливаемого слоя. Подставки укладываются в очках пересечений прутьев. Для удобства монтажа есть возможность приобрести специальные подставки, изготовленные в виде корон, стоек, стульчиков и т. д.
При установке сетки соблюдается одна немаловажная особенность – шаг установки подставок зависит от толщины предполагаемой стяжки.
Если вы решили использовать композитную или пластиковую сетку, то действовать придется несколько иначе:
- проведя подготовительные работы по устройству пирога, следует залить третью часть раствора и выровнять слой;
- после этого укладывается сетка, утапливается в растворный слой;
- как только выполните укладку электрического кабеля или теплого водяного пола по сетке, заливается оставшаяся часть раствора, для выравнивания которой выставляются маяки;
- такие виды сеток разрешается укладывать непосредственно на трубы системы теплого пола, но появляется вероятность того, что раствор не полностью заполнит все пустотные участки.
Применение каждого известного варианта армирующей сетки отличается своими достоинствами и недостатками, и это необходимо учесть на начальном этапе работ.
Общие сведения
Армирующая сетка выравнивает поверхность, на которую укладывают трубы
1.Сетка под теплый пол повышает прочность конструкции, увеличивает срок эксплуатации, не позволяет конструкции деформироваться во время нагревания труб, поэтому исключает появление трещин.
2.Сетка равномерно распределяет нагрузку на систему от веса напольного покрытия, также мебели.
3.Уменьшает необходимое количество цемента во время приготовления раствора.
4.Толщина стяжки становится меньше, а прочность при этом не изменяется.
5.к сетке можно крепить нагревательные детали.
6.Сетка повышает уровень производительности теплого пола. Сетка предотвращает трубам и электрокабелю плотно касаться основания, что не нарушает циркуляцию по ним теплоносителя. Раствор бетона, заполняющий между элементами конструкции пространство, увеличивает процесс теплоотдачи теплого пола.
Разновидности сеток
1.Металлический тип сетки. В основе сетки из металла лежит проволока, диаметр которой равен в пределах 2.5 – 6 миллиметров. Метраж одного рулона сетки достигает двадцати пяти метрам, что делает укладку практически без использования стыков. У ячеек имеется квадратная форма, увеличивающая прочность. Это не дает конструкции растягиваться при укладке сетки. На поверхность сетки нанесены насечки для лучшего сцепления с бетонной стяжкой.
Сверху сетка имеет слой оцинковки, который защищает ее от влаги и от воздействия на сетку цементного раствора.
К сетке можно крепить трубы, проводящие воду, либо кабели для нагревания.
Данную сетку можно укладывать под толстый слой цемента, которая обеспечит сохранение формы на длительный срок.
Главным достоинством сетки из металла служит ее прочность, также свойство, при котором целостность системы не повреждается, если поломалось лишь несколько ячеек.
Сетка не противостоит возникновению коррозии, поэтому со временем в системе образуются пустоты, что приводит к разрушению всей системы.
2.Композитный тип сетки выполняется с помощью базальтовых либо углеродных волокон.
Единственным, но существенным недостатком считается низкий уровень термостойкости. Если температура системы достигнет 200 градусов, то сетка деформируется.
В теплых полах невозможно достигнуть данной температуры, поэтому композитный материал можно использовать.
Толщина сетки может быть минимум 4 миллиметра, а максимум 14.
Сетка выпускается полотнами либо стержнями, соединяющиеся друг с другом с помощью проволоки вязальной.
3.Сетка из фибр. В основе сетки лежит специальное волокно, которое называется фибра. Длина волокна бывает минимум 6 миллиметров, максимум 20 миллиметров. Чтобы уложить прочную бетонную основу, надо применять волокна длиной 6 сантиметров.
Сетка хорошо выравнивает поверхность основания, но к ней запрещается прикреплять трубы либо кабель.
4.Пластиковый тип сетки отлично походит для армирования пола. Пластик отличается легкостью, не подлежит образованию коррозии, имеет долгий срок эксплуатации.
Сетка выпускается рулонами в длину пятьдесят метров и ширину в два метра. Ячейки сетки отличаются размерами. Основной функцией арматуры считается придание стяжке прочности и снижение нагрузки на систему.
К плюсам данного вида относят:
- -усадка бетонной стяжки растягивает конструкцию сетки, но не повреждает ее строение.
- -простота монтажных работ, легкость транспортировки.
- -прочность конструкции, которая достигается особой технологией: двуосновным расположением нитей.
- -низкая цена.
- -сетку легко разрезать при необходимости с помощью ножниц.
- -материал не приводит к экранизации проводки.
Особенности металлических материалов для армирования
Металлическая сетка для армирования может делаться из арматуры, проволоки. Арматурные сетки самые прочные. Они используются в полах промышленных зданий, где нагрузки на поверхность значительные. Арматурная сетка в зависимости от расчётной нагрузки на пол может изготавливаться из прутка диаметром от 8 до 12 мм. Элементы конструкции можно сварить или скрепить проволокой. Размер ячеек в такой сетке также зависит от нагрузки на пол и особенностей помещения. Для полов с повышенной нагрузкой и большой проходимостью транспорта нужны сетки с ячейкой 50х50 мм, а для обычных полов в подсобных помещениях или местах с невысокой нагрузкой подойдут сетки с размерами ячеек 150х150 мм. Цена зависит от диаметра арматуры, габаритов сетки и величины ячеек.
Сварные кладочные сетки поставляются в листах либо рулонах. Сетки из проволоки небольшого диаметра (до 3 мм) продаются в рулонах шириной до 150 см и длиной 25 м, поскольку их легко сворачивать. А изделия из проволоки большего сечения поставляются в картах (листах). На фото в сети можно заметить, что размер ячеек бывает разный от 55 до 110 см. Транспортировка рулонных материалов осуществляется легче, чем листовых. Размеры карт могут отличаться и составляют от 50х200 см до 200х400 см. Цена в среднем от 0,6 $ до 1,2 $ за погонный метр.
Плюсы металлических изделий:
- повышенная прочность на разрыв;
- стойкость к температурным скачкам и её предельным показателям;
- стяжка с таким армированием выдерживает большой вес и сохраняет форму при максимальных нагрузках;
- долговечность.
Недостаток у них один – низкая коррозионная стойкость. Именно поэтому сварная арматурная и проволочная сетка должна располагаться в толще бетона. Для этого перед заливкой сетку укладываются на подкладки из бруса или цементного раствора.
Пластиковое армирование
Пластиковая сетка нужна для ненагруженных стяжек высотой до 8 см. Такие элементы для армирования изготавливаются из полипропилена и с успехом заменяют металлические изделия.
Применение полипропиленового армирования уместно в новом здании. Любое новое строение со временем может дать усадку, в такой ситуации металлическую сетку «поведёт» и она разорвёт стяжку. Пластиковое изделие от усадочных деформаций просто растянется и сохранит целостность стяжки. Вес у такой сетки меньше, чем у металлических изделий. Она более эластичная.
Для армирования полов используется общестроительная сетка из полипропилена марки ОСС. Если посмотреть фото этого материала, то можно заметить, что он бывает разного цвета. Изделие продаётся в рулонах шириной от 100 до 400 см и длиной от 10 до 50 метров. Его удобно транспортировать, укладывать и резать. Цена материала колеблется в пределах от 0,5 до 1,9 $.
Преимущества пластиковой сетки:
- высокая эластичность;
- хорошая прочность на растяжение;
- устойчивость к коррозии и агрессивным средам;
- материал не создаёт помех для средств связи;
- сетка хорошо держит форму;
- приемлемая цена;
- лёгкость монтажа и транспортировки.
Стекловолоконное армирование
Изделия из стекловолокна имеют квадратные ячейки размером 4-6 мм. Они выполняются из алюмоборосиликатного стекла. Нити переплетаются между собой в определённой технике. В продаже есть сетки с пропиткой и без неё. Изделия с пропиткой полимерными растворами, устойчивыми к воздействию щелочей, имеют маркировку ССП и ССДор-330. А материалы с маркировкой ССМ и ССДор-300 изготавливаются без пропитки. Цена изделия – 1,7-3 $.
Для армирования бетонных стяжек стоит использовать материал с пропиткой. Всё дело в том, что цементный раствор имеет щелочную среду, и сетки без пропитки в нём разрушаются в течение пяти лет. А изделия с пропиткой надёжно защищены полимерным составом от разрушающего воздействия агрессивной щелочной среды стяжки.
Стекловолоконные сетки, как и пластиковые, очень лёгкие, поэтому подходят для армирования полов в старых зданиях, где излишне нагружать конструкции нельзя. Материал удобно скручивать в рулоны, поэтому его легко транспортировать, можно даже просто переносить в руках.
Принцип действия изделий из стекловолокна такой же, как у материала из полипропилена. Они надёжно защищают стяжку от усадочных деформаций, предотвращают появление трещин и локальных дефектов.
Достоинства изделий из стекловолокна:
- доступная цена;
- лёгкость материала;
- повышенная прочность на растяжение;
- устойчивость к температурным скачкам;
- коррозионная стойкость;
- стойкость к щелочной среде;
- быстрота и простота монтажа.
Все виды армирующих материалов монтируются так, чтобы они находились в толще стяжки. Полотна укладываются с нахлёстом как минимум на одну ячейку.
Армирование стяжки – простой способ сделать пол вечным
Основное назначение армирования – это увеличение прочности конструкции, а также улучшение несущей способности. Благодаря этому на поверхности пола не будут появляться глубокие трещины, а также снизятся изгибающие нагрузки. Увеличение прочностных показателей стяжки достигается путем внедрения в конструкцию укрепляющих материалов, которые обладают высокими показателями прочности.
- В качестве основного материала для укрепления используют сетку. Суть данного метода заключается в том, что материал для укрепления укладывается на заранее подготовленное основание, и заливается цементным раствором;
- Микроармирование с использованием различных промышленных добавок. Здесь используется фибра, стальная стружка и проволока.
Процедура армирования стяжки не всегда является обязательной, но на большинстве строительных объектов строительные нормы предусматривают укладку армирующего слоя. С помощью данной процедуры пол будет более монолитный, а вероятность растрескивания значительно снизится.
Мелкие трещины есть на любом бетонном покрытии. Если вы их не видите, то немного намочите поверхность – трещины станут хорошо заметны. Подобные дефекты не являются критическими. Самое главное, чтобы вся бетонная конструкция была единой и монолитной, а не собранной из отдельных фрагментов. Именно армирование и обеспечивает целостность и монолитность всей конструкции.
Сетка для заливки пола бетоном укладывается на всю площадь, а после заливки раствором превращает весь верхний слой в прочную плиту. Под действием внешних сил небольшие трещины все же будут появляться, но сетка не будет давать отдельным фрагментам свободно двигаться. Если вы установите качественные материалы для укрепления, то ваш пол будет служить вам вечно.
Можно ли класть армирующую сетку на трубы теплого пола
Главная / Строительство дома / Пол / Можно ли класть армирующую сетку на трубы теплого пола
Вы здесь: Главная >> Водяной теплый пол своими руками >> Монтаж тёплого водяного пола >> Технология монтажа теплого водяного пола с бетонной стяжкой
В этой статье рассмотрена пошагово технология монтажа теплого водяного пола с бетонной стяжкой. К этому моменту должна быть закреплена по низу стены демпферная лента и сделаны прочие подготовительные работы, о которых говорилось в статье Монтаж демпферной ленты для теплого пола. Если у вас всё так и есть, то читайте дальше.
— при монтаже теплого пола относительная влажность пола (чернового бетонного основания, — если пол укладывается на таковое) не должна превышать 85% (в противном случае избыточная влага будет испаряться и стремиться наружу, отчего чистовая стяжка может лопаться). Если используется дерево или материалы на его основе, то относительная влажность не должна превышать 70% (иначе дерево будет «вести», пол менять форму, покрытие трескаться и т. д.).
Вывод: всё, о чём написано в этой статье ниже, делаем только после высыхания черновой стяжки.
Если в качестве теплоизоляции пенофол или пробка или т. п. материалы, то особо говорить нечего: это листовой материал, который раскладывается, склеивается между собой скотчем, и поверх укладывается труба.
Если используется специальная полистирольная система для укладки трубопроводов (с пазами под трубу), то тоже проблем нет – такие листы имеют пазы, как у ламината или шпунтованной доски, за счёт которых и стыкуются:
Но не всегда есть возможность приобрести такие специализированные изделия, либо это не по карману. Тогда можно купить пенополистирол толщиной 5-10 см. У листов пенополистирола тоже есть пазы для соединения:
Если уж и на экструдированный пенополистирол финансы не тянут, то можно взять пенопласт достаточной плотности (от 35 кг/м3 или больше), только листы пенопласта желательно между собой склеивать, например, монтажной пеной: пеной немного набрызгали, соединили листы и… собственно, это всё. Впрочем, по мне так лучше не экономить копейки и не прибавлять себе мороки, а всё же купить экструдированный полистирол: теплый пол делается не на один сезон, так что, сэкономив на утеплителе, можно влететь на качестве отопления. Кроме того, важный показатель — плотность пенопласта, ведь на него ляжет нагрузка от всего, что выше. а написанному на пенопласте верить можно не всегда!
Ещё раз: Экструдированный пенополистирол – лучший выбор и по плотности и по теплопроводности. У белого пенопласта плотность 18, 20, 22 кг/м3 – обычно, так что он не годится. Лучше купить в качестве утеплителя для теплого пола экструдированный пенополистирол и спать спокойно.
Сколько нужно купить утеплителя для теплого пола? Утеплитель покрывает всю площадь, поэтому считаем площадь дома (если есть помещения, где теплый пол не нужен, то эти помещения не считаем). Но надо учесть подрезку, обычно на неё прибавляется до 5%. Ну и полученное число умножить на количество слоёв утеплителя.
Итак, плиты полистирола имеют паз, что даёт плотное соединение. Укладываем первый лист полистирола в угол комнаты, прижимая плотно к стенам. Плиты кладём надписью вверх:
Затем укладываем остальные листы, плотно подгоняя их один к одному:
Где нужно обойти препятствия (колонны, например), подрезаем листы. Полистирол режется хорошо обычным остро отточенным ножом, никаких электрических приспособ не нужно. Наносим линию отреза маркером по линейке, подкладываем под лист что-нибудь, обо что нож не затупится, и – режем. Всё просто.
Чтобы утепление было качественней, кладём следующий ряд так, чтобы листы были в шахматном порядке:
При необходимости точно так же настилаем второй слой полистирола, тоже стараясь, чтобы стыки нижнего перекрывались листами верхнего слоя. Ещё лучше второй слой утеплителя положить перпендикулярно первому (то есть, если первый слой положен вдоль комнаты, то второй — поперёк).
При правильно устроенном теплом поле температура теплоносителя невелика (32…40 градусов). Это значит, что нужно не скупиться на теплоизоляции, а класть её не меньше 100 мм толщиной, а лучше 150 мм. В этом случае вы не будете обогревать поверхность планеты — тепло не будет уходить в землю. На теплоизоляции не экономим!
