Выключатели
С помощью выключателей для кухни организовывают вечернее освещение и работу вытяжки. Их подключают к электропроводке напрямую, без установки розеток. Вместо розеток в середине провода монтируют выключатели.
Один выключатель может иметь несколько клавиш, тогда его используют для нескольких осветительных ламп. Так на двойной выключатель выводят два осветительных контура: общего освещения и подсветки. Выключатель для кухни с одной клавишей устанавливаются для вытяжки.
Современные выключатели: кнопочные, проходные, сенсорные.
Включатели для общего освещения устанавливают рядом с входной дверью, с той стороны, где расположена ручка двери. Высота его расположения на стене должна быть удобна для всех жителей дома или квартиры. Стандартная высота расположения выключателей составляет 75-90 см. Однако это не категорично, возможны вариации в большую или меньшую стороны.
Подготовка стен кухни к монтажу электрической проводки

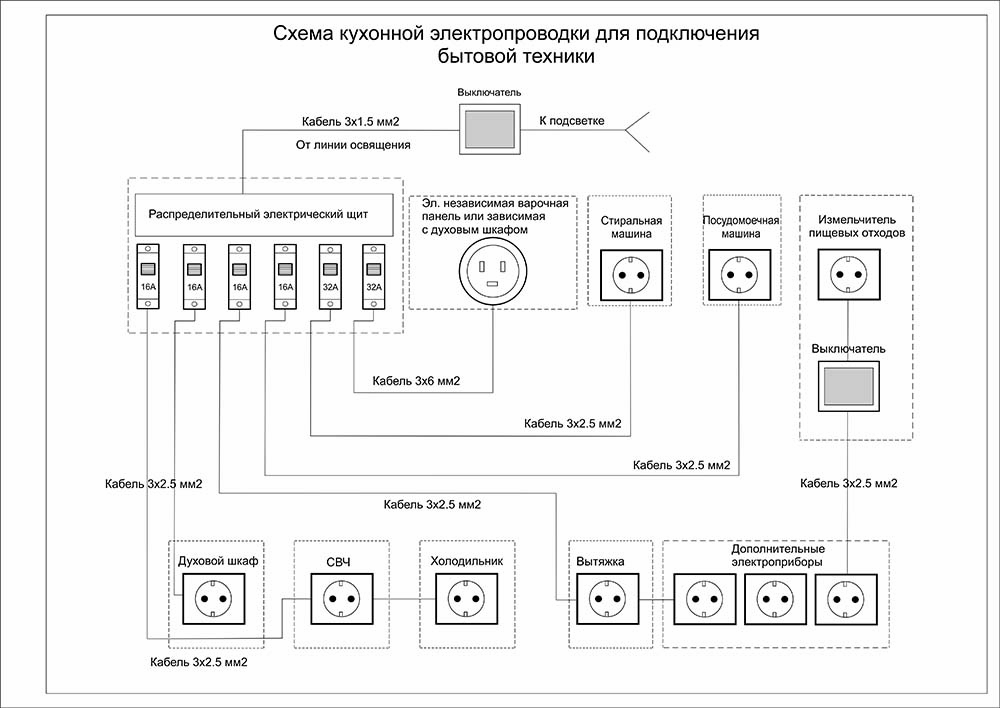

Схема проведения электричества на кухне.
Перед тем как приступить к процессу прокладки кабелей, следует провести предварительную подготовку мест в стенах для их размещения. Для этого с помощью специальных инструментов в поверхности стен вырезают неглубокие канавки — штробы. С этой целью могут быть использованы:
- Молоток и долото, подходящие для создания небольших штроб, так как их эффективность очень низкая, а затраты труда — высокие.
- Перфоратор, позволяющий достаточно быстро и чисто создать углубление, которое, однако, будет не слишком ровным. Хорошо подходит для ремонта своими руками, так как перфоратор достать легче, чем специализированные инструменты.
- Болгарка, создающая ровную канавку, но оставляющая после себя большое количество строительной пыли, которая затрудняет работу.
- Штроборез — специально созданный для такой работы инструмент. Им пользуются строители-профессионалы, так как стоимость инструмента довольно высока, и покупать его для одноразового ремонта не имеет смысла.
Создание штроб, как и весь процесс прокладки электропроводки, подробно описан нормативным документом СНиП 3.05.06-85. Данным сборником норм и правил задекларирован ряд строгих правил, которые касаются закладки штроб:

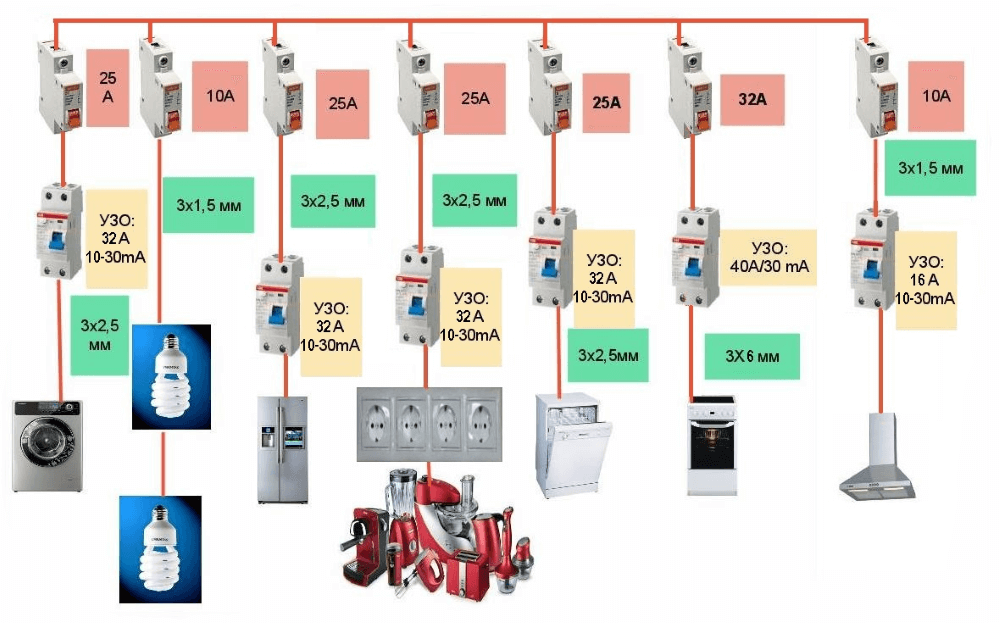

Схема подключения разводки сетей к распределительному щиту через автоматы защиты.
- Необходимо придерживаться только горизонтальных и вертикальных направлений при создании углублений под провода. Диагональные или наклонные штробы не допускаются.
- Штробление верхних частей стен проводится на расстоянии не ближе 150 мм от потолка.
- Вертикальные борозды запрещено прокладывать ближе чем за 100 мм от дверных и оконных проемов и углов и 400 мм от труб газоснабжения.
- Ограничения вводятся и касаемо параметров углублений. Их ширина и глубина не должна превышать 25 мм, а максимальная длина — 3 метров.
- Целесообразнее всего свести к минимуму количество поворотов при прокладке штроб. Достаточно будет допускать не более одной смены направления с горизонтального на вертикальное, и наоборот. Такой шаг уменьшает количество перегибов провода и шансы на его механическое повреждение.
- Строго запрещено закладывать горизонтальные углубления в несущих стенах дома, так как это приводит к нарушению целостности конструкции.
Монтаж электрической фурнитуры
Основными элементами разводки электропроводки на кухне являются:
- распределительная коробка;
- розетки;
- выключатели;
- кабель.
В распределительную коробку выводится кабель, идущий от общего распределительного щита. Рекомендуется, чтобы сечение соединяемых проводов совпадало. Иначе вводный кабель не сможет выдержать нагрузку от одновременного включения бытовой техники. В распределительной коробке вводный кабель соединяется с кухонными проводами с помощью клеммников.
Великолепным альтернативным вариантом распределительной коробке послужит небольшой электрический щит. Его основное предназначение — возможность отключения отдельной линии при осуществлении ремонтных работ или при дополнительной нагрузке на сеть. На вход в щит монтируется УЗО в 50А.
Единственный нюанс использования щита кроется в повышенной влажности кухни. По этой причине лучше воспользоваться дифференциальными автоматами.
Замена электропроводки предполагает монтаж новых розеток. Количество розеток в каждой линии может быть совершенно разным. При подключении приборов с небольшой мощностью можно установить блок из 3-4 розеток. Для мощного оборудования делается отдельная розетка, а для теплого пола и котла монтируется автомат.
К месту расположения розеток предъявляются следующие требования:
- обеспечивается минимальное расстояние от приборов до розеток;
- запрещается крепление розеток вблизи газовой плиты и мест, где существует большая вероятность попадания влаги (рядом с мойкой, плитой или посудомоечной машиной) и сильного нагрева оборудования (позади варочной панели, духового шкафа или холодильника);
- рекомендуется монтировать накладные розетки внутри шкафа или под столешницей (когда необходимо сэкономить на площади комнаты).
Что касается выключателей, то с их помощью можно включать не только светильники, но и вытяжку. Все зависит от предпочтений хозяйки кухни. Для освещения лучше воспользоваться выключателем, состоящим из двух клавиш. Одна клавиша приводит в действие общее освещение, вторая — подсветку в рабочей зоне. Довольно неплохое решение — установка отдельного выключателя для освещения варочной панели.
Для точного определения потребности в кабеле необходимо:
- нарисовать схему расположения мебели, розеток, выключателей, распределительной коробки и приборов;
- замерить расстояния между всеми элементами для укладки электропроводки под прямым углом (нельзя тянуть кабель по диагонали стены, поскольку в будущем его сложно будет найти);
- полученный результат увеличивается на 10-15%.
Установка оборудования на кухне
Как у любого другого оборудования, к установке варочных панелей, электрических духовок, вытяжных систем имеются свои требования. Зачастую данные приборы потребляют много электроэнергии, что вынуждает к монтажу отдельных розеток и силовых линий. Во избежание ненужных трудностей с подключением техники следует грамотно составить план разводки электрики на кухне.

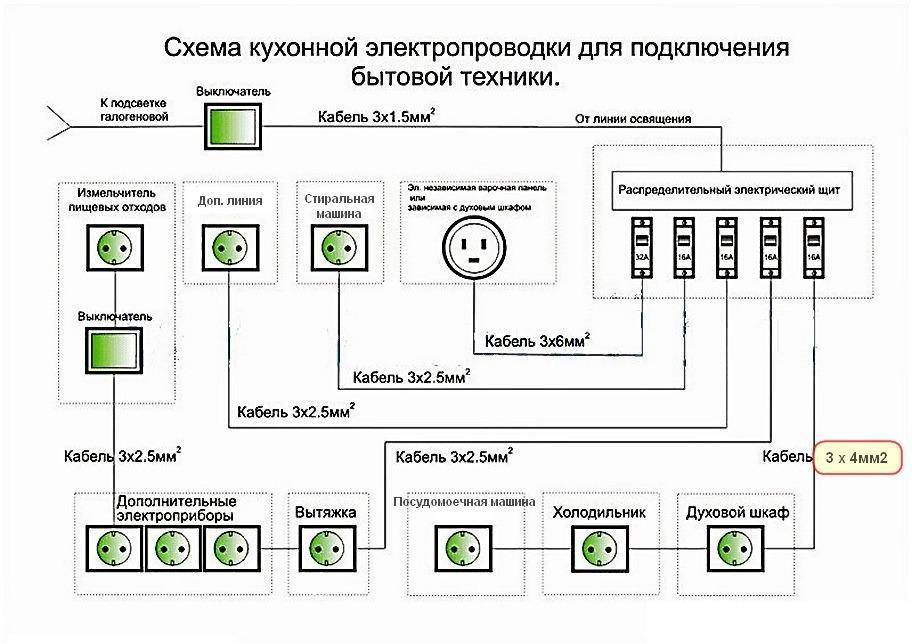

План разводки электрики
Кухонное помещение считается одним из наиболее нагруженным по энергозатратам помещений. Холодильник, современные плитки, микроволновка, электрический чайник, а также посудомоечные машины требуют большую мощность. Если проводка не справляется с потреблением всех бытовых приборов, сеть перегружается, что может привести к неполноценной работе устройств, их преждевременной поломке и даже к пожару.
Помимо технической стороны вопроса важно определиться с размещением бытовой техники. Это позволит установить нужное количество розеток во всех требуемых местах, что положительно скажется на интерьере кухни, потому что отпадет потребность в применении удлинителей и тройников
Идеальным вариантом является установка отдельной розетки для каждого прибора, находящегося на кухне: от холодильника до зарядного устройства для телефонов.
Монтаж электропроводки является очень ответственным этапом отделки кухонного помещения. От качества выполнения электромонтажа зависит полноценность работы бытовых приборов и срок их службы. Неграмотно сделанный ремонт приводит к возможности выхода оборудования из строя и грозит пожаром в помещении. Нужно учитывать то, что со временем приборы могут заменяться на более современные, которые, в свою очередь, потребляют большую мощность. В связи с этим желательно сделать расчёт мощности с запасом на будущее, что в будущем поможет избежать затруднений.
Вне зависимости от того, сколько всего оборудования будет размещено на кухне, многие современные устройства требуют отдельных розеток и силовых линий. Отдельные розетки нужны для следующих приборов:
- Духовой шкаф, варочная панель, посудомоечная машина.
- Холодильник.
- Стиральная машина.
Монтаж кухонной электропроводки
Уже на этапе проектирования дизайна необходимо определиться с расположением розеток на кухне
Монтаж электропроводки своими руками
Когда этап планирования и выбора материалов завершен, можно приступать к монтажу электропроводки своими руками. Непосредственно сам процесс можно разделить на несколько этапов:
Разметка
На стенах и потолке при помощи точных расчетов и строительного карандаша необходимо сделать разметку, согласно которой будет проложена электрика. Чаще всего проводка на кухне прокладывается скрытым способом – укладывается в специальные каналы (штробы) и маскируется финишным слоем штукатурки.
Штробление стен
Согласно разметке в стенах проделываются каналы под провода и отверстия под подрозетники. Каналы можно штробить при помощи штробореза, болгарки или перфоратора с насадкой – долотом. Отверстия для подрозетников можно проделать своими руками круглой коронкой, буром или зубилом и молотком. В полученные отверстия помещаются подрозетники.
Прокладка проводов
Правильно провести электропроводку своими руками довольно сложно, не имея определенных навыков. Но если придерживаться определенного порядка, электрика на кухне не покажется такой сложной задачей.Необходимо провести следующие работы:
В штробах насверливаются отверстии на расстоянии 35 – 40 см по 7 – 8 мм в диаметре. Подготовленные провода заводятся в гофротрубу, которая помещается в штробы согласно схеме и закрепляется при помощи пластиковых дюбель-скоб.
Виды проводки и их особенности
Электропроводка на кухне может быть проложена открытым или закрытым способом. Оба эти варианта имеют как преимущества, так и недостатки. При выборе способа монтажа надо учитывать:
- вид проводимого ремонта (косметический или капитальный);
- наличие на стенах и потолке декоративных элементов;
- дизайн помещения;
- предпочтения владельцев.
Открытая проводка
Открытый способ монтажа электропроводки является самым простым и доступным. В этом случае работу можно выполнить быстро, с минимальной затратой сил и средств.
Среди преимуществ открытой проводки надо отметить такие:
- в случае возникновения неисправности проблему можно устранить очень быстро;
- легко использовать в деревянных домах или на стенах, отделанных деревом;
- не надо портить стены. Открытую проводку можно устраивать по готовой отделке;
- при правильном выборе аксессуаров можно придать кухне стильный и оригинальный вид.
В целях обеспечения необходимого уровня безопасности для монтажа открытой электропроводки используются специальные кабельные каналы, которые можно крепить как к стене, так и к потолку. Они состоят из короба, куда укладываются провода, и крышки, которую можно быстро снять или установить. В зависимости от сечения и количества проводов выбирают кабель-каналы необходимого размера. Такие изделия производятся из пластичного материала, который хорошо изгибается, не горит и обладает диэлектрическими свойствами. При необходимости можно подобрать короба нужного цвета или тонировать их при помощи краски, тогда они органично впишутся в интерьер вашей кухни.
Кабельные каналы и электрические розетки могут служить стильными аксессуарами при оформлении кухонного интерьера
Некоторые специалисты указывают, что делать на кухне открытую проводку нежелательно. Это связано с тем, что здесь повышенная влажность и высокая температура, поэтому провода быстро теряют эластичность и перегреваются, из-за чего возникают неполадки. Если дизайнерское решение требует наличия открытой проводки на кухне, то можно выполнять комбинированный монтаж: в самых опасных местах её делают скрытой, а в других — открытой.
Скрытая проводка
При создании на кухне скрытой проводки все провода прячутся внутри стен или потолка. Для этого в несущей поверхности делают бороздки, в которые укладывают кабель, после чего их закрывают раствором и наносят финишное покрытие. Такое решение является более безопасным, но для его монтажа потребуется перфоратор, будет много пыли и грязи, а также понадобится много времени и физического труда.
Выполнять монтаж скрытой проводки можно как на стадии строительства дома, так и во время его ремонта. В первом случае достаточно просто закрепить провода на стене, после чего оштукатурить её. При проведении ремонта вам придётся штробить потолок или стены, чтобы создать каналы для прокладки кабеля.
При прокладке электрических кабелей скрытым способом на поверхности остаются только лицевые панели розеток
Учтите, что при возникновении неисправности скрытой проводки придётся демонтировать финишную отделку стен, иначе добраться до кабеля вы не сможете.
Подбираем провод
Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:
- Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
- Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

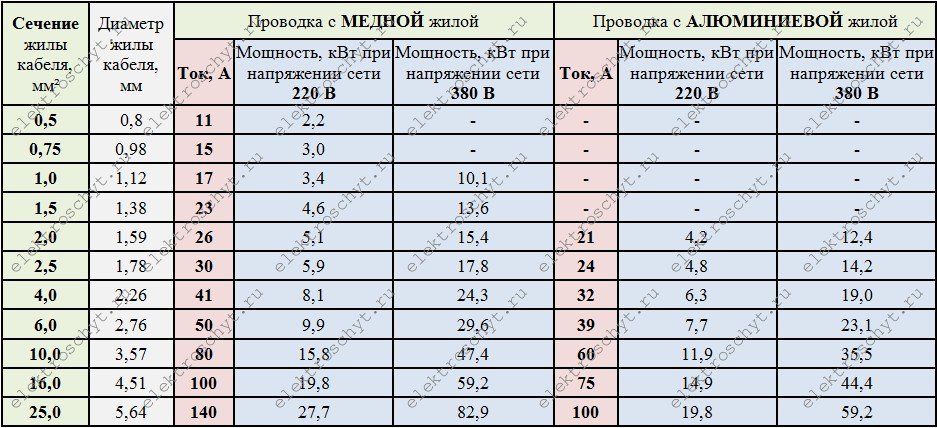

По приведенной ниже таблице подбираем подходящий для работ кабель:
Проводка своими руками – основные этапы монтажа
Разводка своими руками выполняется только по созданному заранее проекту и после того, как все необходимые материалы будут приобретены.
Проводка создается в такой последовательности:
- Штроблируют стены – для того, чтобы провода скрывались внутри стены и маскировались финишной отделкой. Для этого потребуется бур, специальный штроборез или долото. Перед созданием штроб выполняют разметку, обозначая на стенах те места, где будет проходить проводка. Длина штроб должна быть минимальной. Если есть необходимость сделать поворот, то его выполняют под 90°;
Важно! При штроблении обязательно использовать очки и респиратор для защиты
Необходимые штробы выполняются по разметке, а после этого закладываются гнезда под подрозетники или встраиваемые розетки. Если же планируется установка розеток в столешницу, то гнезда не выполняются;
Укладка проводов в штробы осуществляется с использованием гофротруб. Для этого каждые 30 см просверливают отверстия в штробе – с их помощью будет закрепляться гофра на дюбель-скобы. После того, как проводка будет закончена и все провода уложены, штробы замазывают раствором;
Проводка подразумевает установку розеток и выключателей – это уже завершающий этап работ. В заранее подготовленные углубления устанавливаются подрозетники из пластика. В них выводятся провода, куда затем и будут подключаться выключатели и розетки. Подрозетник выравнивается по уровню и надежно фиксируется в стене с помощью винтов и раствора
Важно! Монтаж розеток проводят только по завершению отделочных работ (даже если розетки встраиваемые): выходящие из стен провода подключают к клеммам, затем механизм фиксируется в подрозетнике, а после – надеваются пластиковые накладки;
На последнем этапе проводка подключается к сети. Провода от розеток, точек освещения и выключателей в распределительной коробке присоединяются к основному проводу
Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.
Создание проводки на кухне своими руками требует специальных знаний и навыков, поскольку работы с электроподключениями считаются опасными. Кстати, на кухне допустимо и создание открытой, то есть наружной проводки. Этот способ подразумевает использование защитных коробов, в которые и будут прокладываться провода. Использование коробов целесообразно в том случае, если возникла необходимость замены проводки в уже отремонтированном помещении.
- Как расположить розетки на кухне: пошаговая инструкция
- Базовые правила подключения кухонной техники к электросети
- Светодиодная подсветка для кухни от А до Я
Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание
Начало работ: что сделать перед проводкой
Чтобы провести проводку на кухне, проектируют расположение мебели и кухонных приборов. Определяют, какие бытовые приборы будут использоваться на кухне и какая их рабочая мощность. Далее считают максимальную нагрузку — то количество электричества, которое необходимо, если на кухне включат все электроприборы. Если суммарная нагрузка превышает возможности двухфазной проводки, придётся заменить её трёхфазной (при условии, что ваш многоквартирный дом выдержит такую замену). Если же увеличить количество фаз не удаётся, то следят за поочерёдной работой приборов. Не включают их одновременно.
Нанесли разметку – начинаем штробить
Последовательность проектирования
- Освобождают кухонное пространство и чертят на полу схему расстановки кухонной мебели и бытовых устройств.
- На потолке обозначают место расположения источников света.
- В верхней части стены на расстоянии 10-20 см от потолка рисуют линию центрального кабеля. Хорошо, если он заходит в кухню в верхнем углу помещения. Если нет — его поднимают до верхнего угла.
- От центрального кабеля вниз рисуют линии к месту расположения электроприборов.
- Место подключения прибора в сеть (розетку) выбирают по возможности рядом с ним с учётом правил выбора места для розетки.
- От центрального кабеля рисуют линии соединения с приборами освещения — на потолке и на стенах. Если планируется подсветка ступеней, рисуют линию от центрального кабеля к полу.
- Посередине линии, которая ведёт к прибору освещения, обозначают место для включателя/выключателя. В этом месте в проводке будет сделан разрыв и установлено включающее устройство. Если центральный кабель проложен высоко, то провод к лампе не прокладывают напрямую. Провод опускают петлёй вниз, к месту будущего выключателя, и только после поднимают вверх, к прибору освещения.
- Используя наглядную схему и рулетку, рассчитывают количество необходимого провода. А также количество розеток для включения приборов и выключателей для источников освещения.
Провод приобретают с запасом 1-2 м (т.е. если расчёты показали, что надо 15 м провода, в магазине приобретается 16 или 17 м, для компенсации возможного перерасхода или ошибок в расчётах).
Все готово к штукатурке
Розетки выбирают в соответствии с характеристиками приборов, которые будут подключаться к сети. Аналогично выбирают включатели. То есть в первую очередь подбирают элемент по электрическим характеристикам и только после оценивают внешний дизайн. Подключать несоответствующие по характеристикам приборы в сеть категорически нельзя. Это опасно их оплавлением, коротким замыканием, пожаром.
Выбор провода
Исходя из количества потребителей, их мощности, необходимо производить расчет сечения провода и определяться с количеством питающих линий.
Это объясняется рядом причин. Медь имеет меньшее сопротивление, нежели алюминий, лучшую способность сопротивляться окислению, большей надежностью и долговечностью. Независимо от типа жилья, будь то кирпичный или панельный дом, изоляция должна быть негорючая, а сам провод рекомендуется укладывать в соответствующей гофре.
Важно сказать, что при одинаковых условиях и идентичных сечениях, алюминиевый кабель будет нагреваться сильнее медного проводника. Безусловно, ничего хорошего изоляции это не принесет, поскольку она быстрее высохнет, потрескается. В конечном итоге подобная ситуация спровоцирует короткое замыкание
В конечном итоге подобная ситуация спровоцирует короткое замыкание.
Именно поэтому так важна замена проводов в кухне, если они алюминиевые. Недостатком «меди» является ее более высокая цена, больший вес, однако риск возникновения пожара и незапланированного ремонта, после проведения правильных расчетов и качественных электромонтажных работ, фактически отсутствует.
Выводы и полезное видео по теме
В ролике подробно рассказано, как организовать проводку на кухне и обеспечить все бытовые приборы полноценным электропитанием. Помимо базовой информации видео содержит описание интересных нюансов и несколько полезных советов для домашних мастеров:
Как правильно расположить розетки на кухне, чтобы они гармонично вписались в будущий интерьер, были удобны в использовании, незаметны и абсолютно безопасны как для взрослых, так и для детей:
Особенности формирования разводки на кухне. Советы и рекомендации от профессионала для домашних мастеров:
Организация проводки на кухне своими руками – длительный процесс, требующий большого внимания, аккуратности и скрупулезности
Очень важно правильно выбрать провода для проводки, выполнять все работы в четком соответствии с разработанной и утвержденной проектной документацией и строго соблюдать правила техники безопасности, актуальные для обустройства электросетей
Тогда проводка исправно прослужит долгое время и обеспечит всю кухонную технику и осветительные приборы полноценным электропитанием.
У вас есть личный опыт монтажа электропроводки на кухне? Возможно, вы можете дать ценный совет нашим читателям? Поделитесь, пожалуйста, своим мнением в расположенном ниже блоке.
