Виды разводки труб
Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .
Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.
На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)
Ее главные достоинства:
- Невысокая стоимость и материалоемкость.
- Относительная простота монтажа.
- Совместимость с системой теплых полов и радиаторов различных видов.
- Возможность установки в помещениях с различной планировкой.
- Эстетичный вид за счет использование только одной трубы.
- Сложность проведения гидро- и теплорасчета.
- Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
- Высокий уровень теплопотерь.
- Необходимо повышенное давление носителя тепла.
Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования
Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса
Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.
- Возможность использования автоматических регуляторов температуры.
- Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.
- Более высокая стоимость работ по установке.
- Более длительный срок монтажа по сравнению с однотрубным типом разводки.

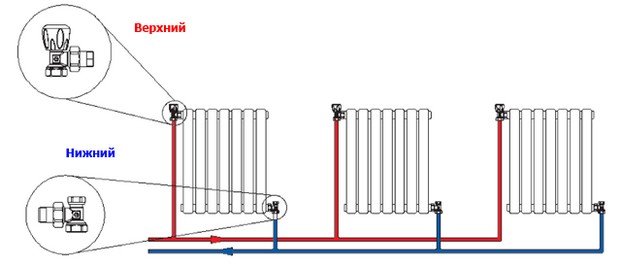

На схеме пример двухтрубной разводки отопления
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Как можно подвести водяной теплый пол?
В комнату пол с водяным контуром можно установить двумя способами: от стояка или от батареи отопления. Подвод от общего стояка считается более трудоемким и громоздким, поскольку трубопровод нужно вести через всю комнату, что сложно замаскировать.
Диаметр трубы требуется довольно большой, поскольку теплоноситель в ней циркулирует. Подключение от батареи проще, и визуально не портит интерьер.
Производительность системы нагрева полов будет выше, поскольку источник отопления близко, а сечение трубы совпадает с диаметром труб в батарее. Схема укладки предпочтительнее в виде змейки.
Подключение от центрального отопления встречается чаще в частных домах, поскольку в квартире это сделать сложнее из-за соседей и неготовности систем отопления к современной теплотехнике.
По каким критериям выбирать котлы
Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?
| Тип котла | Технические параметры |
|---|---|
 Газовый | Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали. |
 Электрический | Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых. |
 Твердотопливный | Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей. |
Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.
Проблемы твердотопливных котлов
Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.
Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.
Котел длительного горения на твердом топливе
Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.
Скопление сажи на внутренних стенках дымохода
В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.
Что выбрать: теплый пол или батареи?
Зимой в частном доме очень приятно смотреть на открытый огонь, пламя в очаге и запах дров от печки. Привлекательность внешнего вида на самом деле кроет в себе массу нюансов использования – дрова нужно подкладывать, дымоход чистить, тепло в помещении будет только при растопке камина.
Со временем этот вид отопления заменяется современными тепловыми системами – радиаторами или теплыми полами. Водяное отопление от котлов позволяет сделать теплые полы или теплые стены. Выбрать тип обогрева и конфигурацию контура можно, рассмотрев достоинства и недостатки, которыми обладает теплый пол и батареи.
Материалы и порядок монтажа
Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.
Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.
Порядок монтажа:
- Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
- Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.
- Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
- Установка маяков и заливка стяжки. Толщина слоя – от 3 см над внешней поверхности трубы.
- Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.
Трубы и схемы укладки
Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.
Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.
Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.
Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.
Коллектор
Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.
Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.
Теплоизоляционная подложка
Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:
- с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
- пенополистирольные плиты, которые повысят долговечность полимера.
Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.
Стяжка
Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента – от М-350.
Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.
Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.
Комбинированная система отопления в квартире
Ещё одна схема:

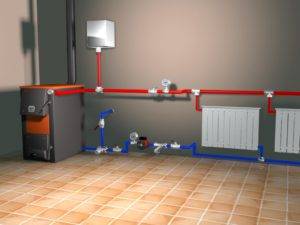

Эта схема иллюстрирует то, как можно сделать комбинированную систему отопления – подключить теплый пол – в квартире. Конечно, не во всех городах разрешено подключать теплый пол к системе отопления квартиры. В любом случае разрешение нужно уточнять. Тем не менее, схему я приведу.
На схеме показаны вертикальные стояки подачи и обратки, которые проходят через все этажи дома. Вверху показан радиатор, присоединённый к стоякам. Внизу – вместо радиатора! – подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для контроля температуры.
По подающей трубе из главного стояка вода с температурой 80 градусов приходит в смесительный узел (то есть она вроде как должна быть такой температуры, но многие живущие в квартирах имеют право усомниться, ну да ладно). В смесительном узле к горячему теплоносителю подмешивается более холодная вода из обратки теплого пола, таким образом опуская температуру на подаче до нужного значения.
Вот, собственно, и весь принцип работы теплого пола в городской квартире. Однако нужно всегда помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, чтобы соседям тоже хватало тепла. Ну, и ещё раз повторю: сначала нужно узнать в соответствующих службах, разрешается ли в вашем городе/доме делать теплый пол.
А вообще, на моём сайте есть подробная статья о том, как сделать водяной теплый пол в квартире, не имея при этом проблем с показанной выше схемой подключения.
Все, приведенные в этой статье схемы, не смотря на указанные недостатки, работоспособны, и вы можете пользоваться ими для устройства отопления в своём доме. Однако есть один принцип; если вы его уяснте, то комбинированная система отопления любой сложности будет вам по силам. Что это за принцип? Читайте в следующей статье.
комбинированная система отопления
| Первичные и вторичные кольца в комбинированной системе отопления >>
Комбинированная система отопления:
- Комбинированная система отопления: схемы
- Первичные и вторичные кольца в комбинированной системе отопления
- Схемы комбинированных систем отопления
- Как сделать тёплый пол в ванной или туалете?
- Как подключить напольный котел к бойлеру косвенного нагрева и системе отопления?
- Подключение двух напольных котлов к многоконтурной системе отопления: правильные и неправильные способы
- Как подключить настенный котёл к нескольким контурам радиаторов и тёплого пола?
Особенности подключения тёплого пола к центральному отоплению
У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.
Плюсы:
- полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
- равномерный прогрев поверхности комнаты во всех её зонах;
- циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
- исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
- возможность регулирования расхода электроэнергии;
- является самостоятельной системой обогрева комнат.
Минусы:
- цена работ по установке такой системы обогрева достаточно высока;
- исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
- формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.
Неравномерный нагрев поверхности
Неприятность может скрываться в перемещении теплоносителя по контурам.
Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.
Повреждение трубопровода
Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.
При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.
Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.
Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.
Дефект электрооборудования
При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.
С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.
А также нужно обратить внимание на проверку датчиков температур на термостате
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
