Схема управления освещением из трех и более мест
Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.
Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной.
Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей. При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели. Проходные выключатели существенно упрощают управление освещением и делают его более удобным.
Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.
Решение на три точки управления
Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.
Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.
Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.
Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)
Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.
Используются простые одноклавишные приборы.

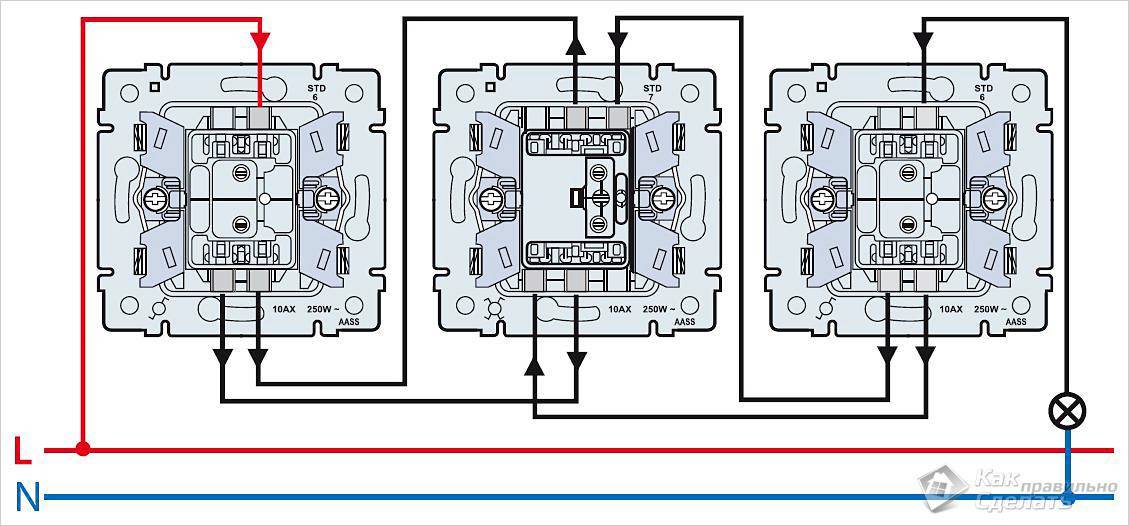

Принцип работы трёхместной схемы следующий:
- На клемму «common» ПВ1 подключается фаза.
- От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
- От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
- Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
- Вторая клемма световой группы коммутируется с электрическим нулём.
Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.
Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест
К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.
Схемы с управлением более чем из трёх мест
Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.
Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:
Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)
Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.
Дополнительные световые группы
Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.
Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)
При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.
Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.
Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).
Электрическая схема включения проходного выключателя с 2 мест
Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.
Расключение проводов на проходном выключателе

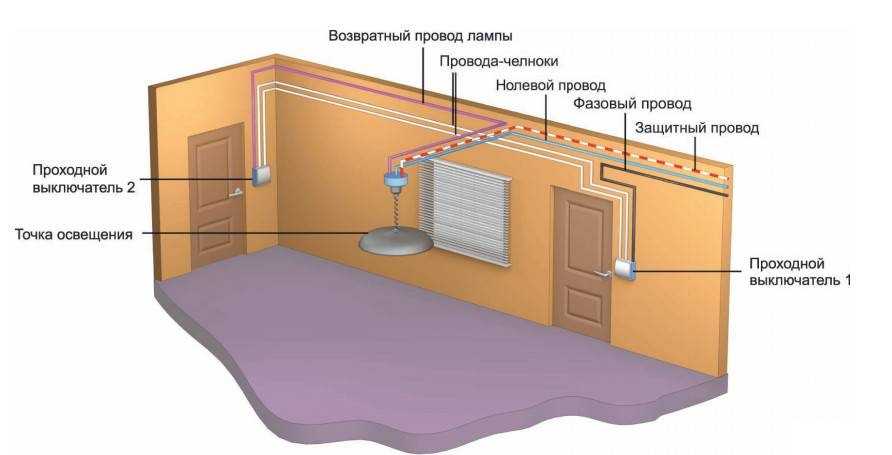

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещению
Как все соединить в клеммной коробке рассказано в видео.
Примеры практического применения
Цифровой прибор следует перевести переключателем в режим прозвонки.
В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.
Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.
Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.
5 комментариев
Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.
Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.
Разновидности перекрестных и проходных переключателей
При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.
Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.
Принципиальные электрические схемы управления освещением
Рассмотрим схемы установки выключателей для одного прибора в разных точках помещения, а также управление несколькими группами осветительных приборов из нескольких мест.
Схема управления освещением с двух мест: два проходных выключателя
Для включения осветительных приборов из двух мест собирается система из двух проходных одноклавишных выключателей и проводников необходимой длины. К осветительному прибору подводится нулевой провод. А к первому выключателю, на его входной контакт, подводят фазу. Два контакта выхода первого выключателя соединяются с двумя выходами второго выключателя. А от входа второго выключателя тянут фазу к осветительному прибору.
Например, мы имеем два выключателя. Условно назовем их Вкл1 и Вкл2. Каждый из них имеет по три контакта: №1, №2, №3 и №1’, №2’, №3’ соответственно. Тогда на контакт №1’ Вкл2 подключается фазный провод, а к контакту №1 Вкл1 провод от осветительного прибора. Контакты №2 и №2’ соединяются друг с другом, то же самое делают и с контактами №3 и №3’. Именно в этом и состоит принцип перекидывания фазы с одних контактов на другие, а, следовательно, и возможность работы проходных выключателей.
Данная схема представлена для включения света из двух мест. Схемы для систем из трех, четырёх и более мест выглядят сложнее, но принцип работы остается неизменным.
Схема управления освещением с трёх и более мест: использование перекрёстных выключателей
Метод включения лампочек из трех и более мест отличается тем, что в схему добавляется специальный перекрестный переключатель. Конструктивно такое устройство имеет два контакта на входе и два контакта на выходе, что позволяет ему перекидывать контакты. Он может располагаться в любой удобной точке помещения между двумя одинарными проходными выключателями. Фаза подводится на входной контакт первого проходного выключателя, два его выхода подключаются к выходам перекрестного переключателя. От двух оставшихся выходов переключателя провода тянут к выходам второго выключателя, а от его входа подключают осветительный прибор (на который уже подключен нулевой проводник). Звучит сложно, но на самом деле устроено достаточно просто.
Подключение выключателя на 3 точки
Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек
Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.
Проходной
Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.
Принципы подключения следующие:
- Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
- К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.
Перекрестный
- Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
- Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
- Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
- От второго проходного выключателя ведется кабель для подсоединения ламп.
- Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.
Проходные выключатели схема без ответвительной коробки
Как подключить проходные выключатели без ответвительной коробки?
Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:
На импульсных реле
Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.
Выключатели соединяются двумя проводами параллельно, и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.
Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.
На проходных выключателях
Вначале давайте вспомним схему проходных выключателей из двух мест.
Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.
Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки. Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.
Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).
Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.
Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей. В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями.
Устройство, контролирующее две группы светильников

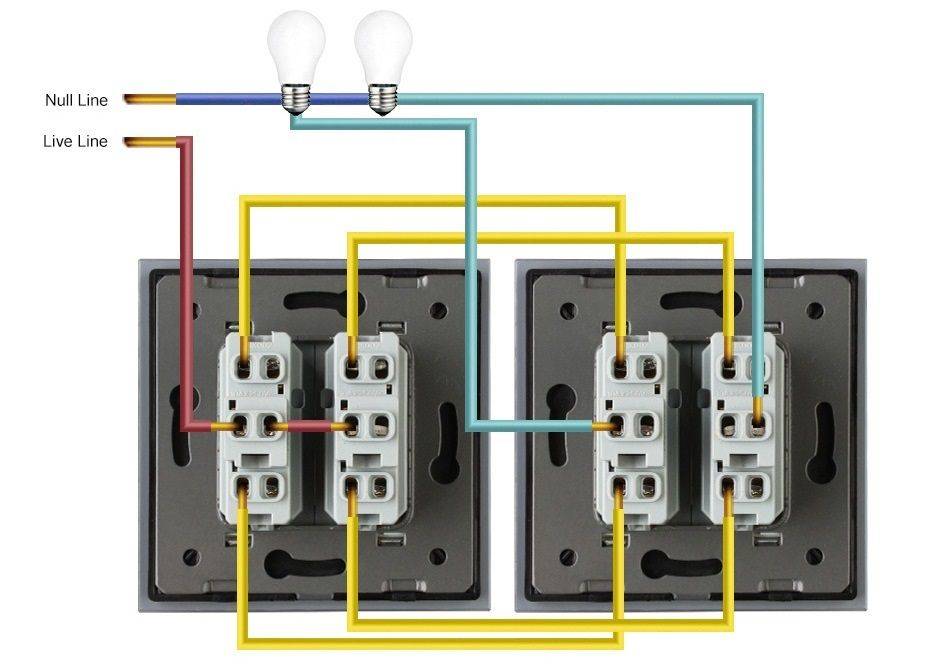

Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
https://youtube.com/watch?v=9cG_VmdR4uk
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

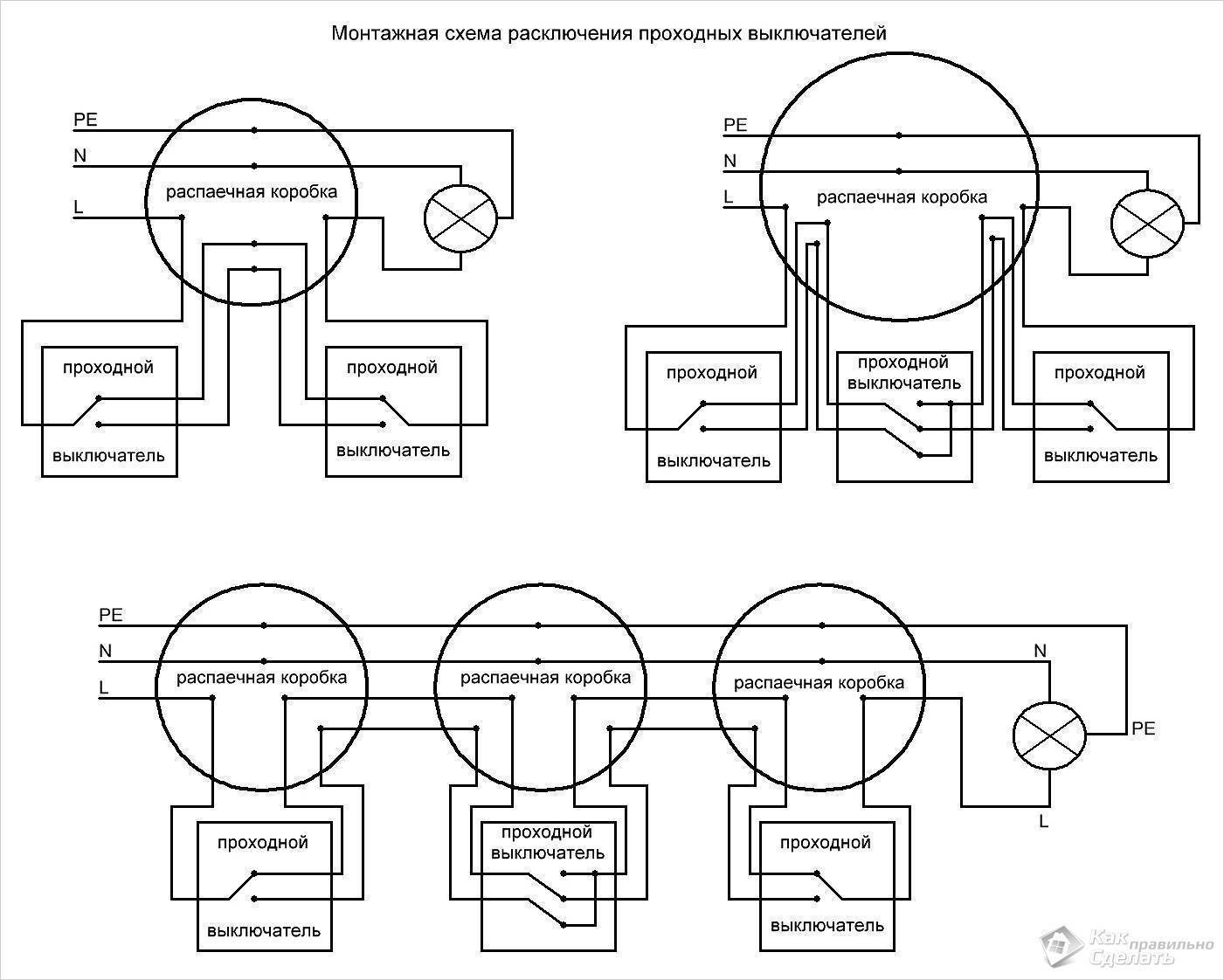

Монтажная схема подключения
Принцип подключения проходных выключателей
Схема подключения двухклавишного выключателя с подключением через распредкоробку
В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.
Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
