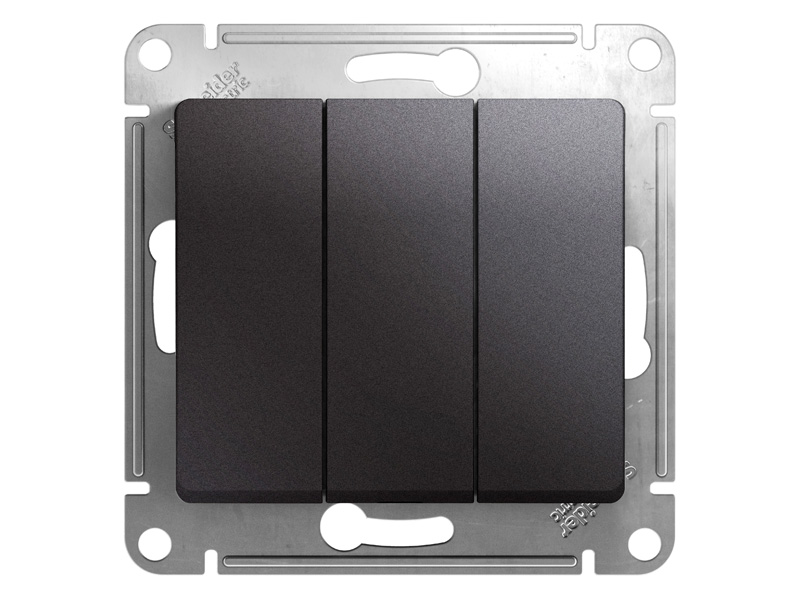

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Варианты подключения проходных выключателей

Чтобы точно знать, как правильно установить проходной выключатель, необходимо сначала разобраться в схемах подключения разных типов выключателей с разным количеством осветительных приборов.

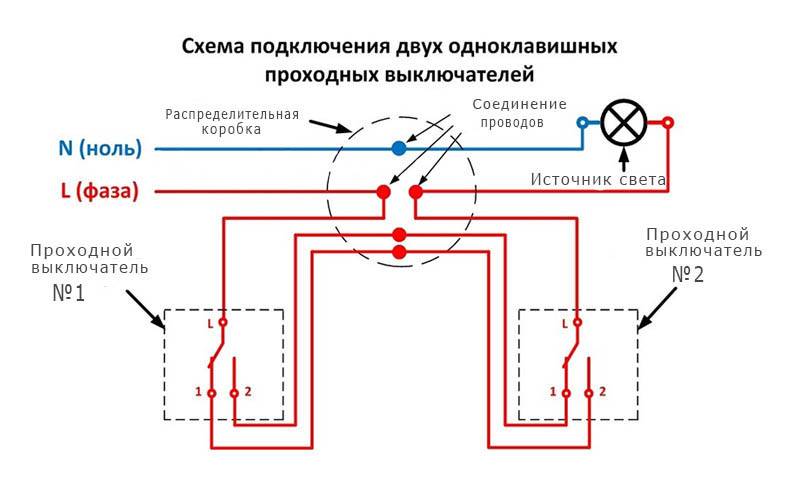

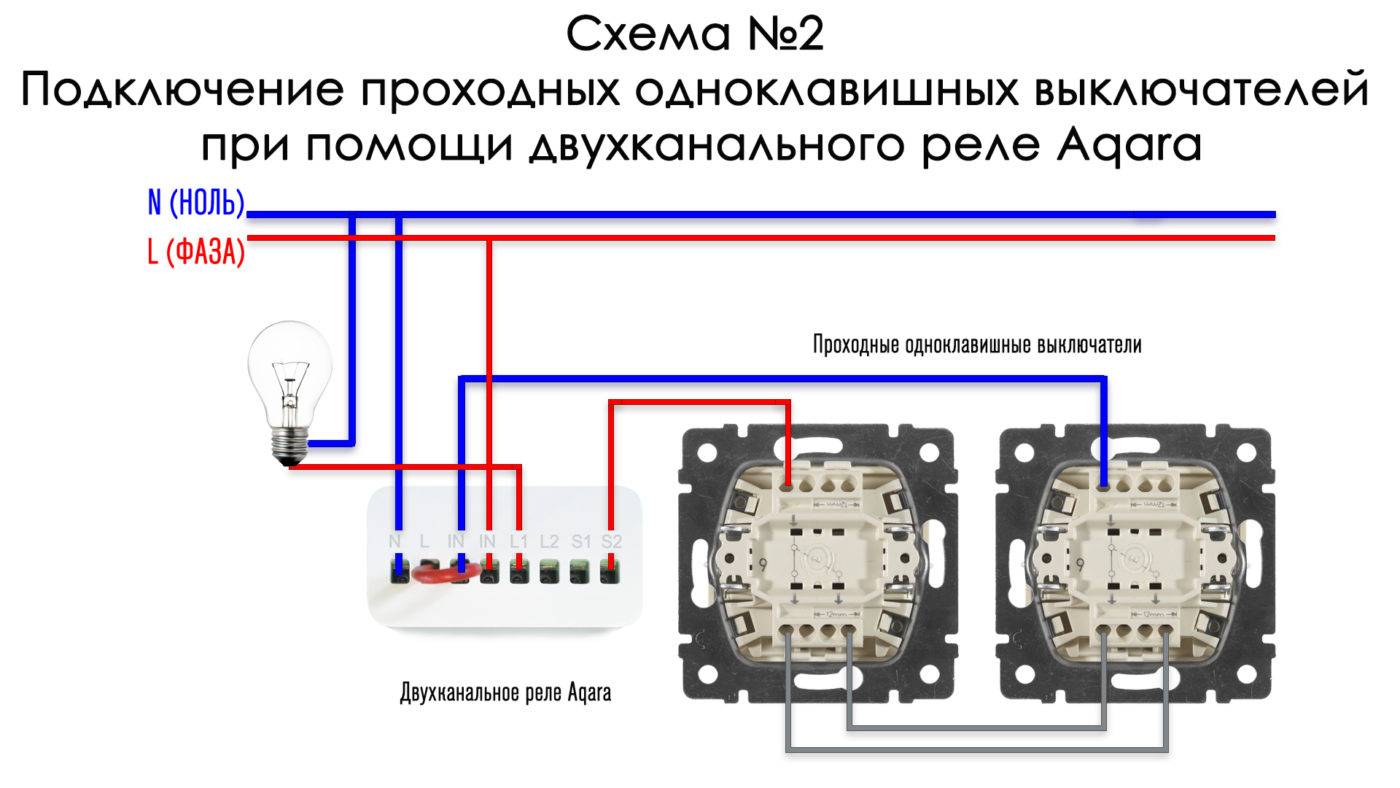

Схема подключения одноклавишных проходных выключателей

Схема одноклавишного проходного выключателя самая простая.

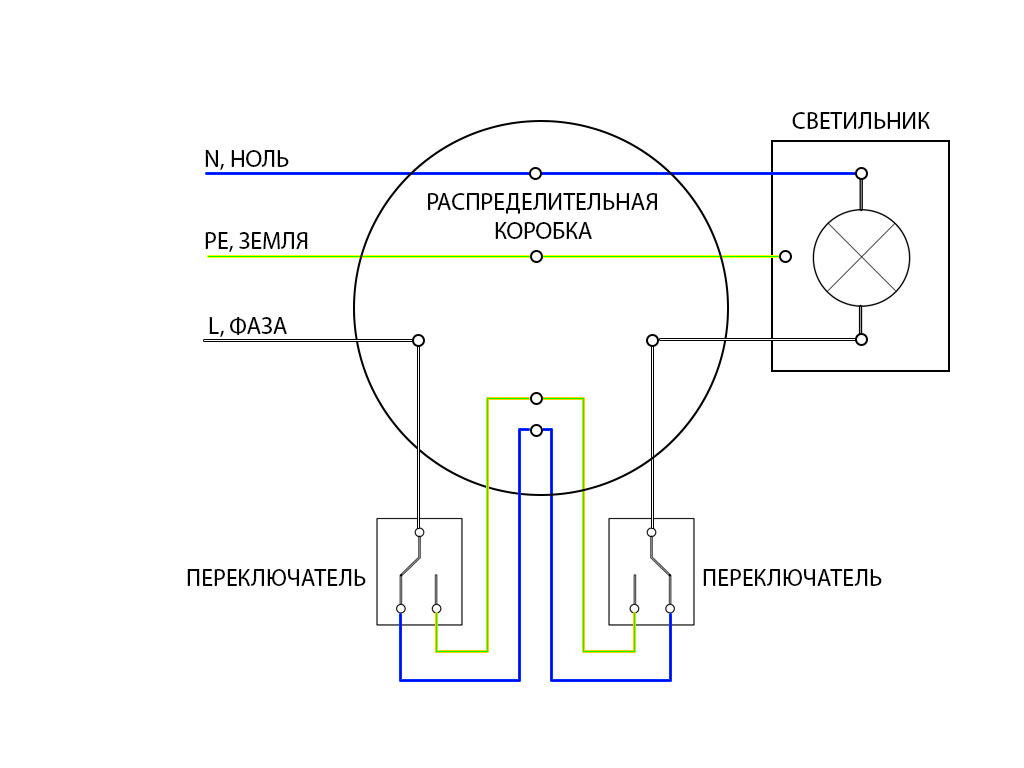

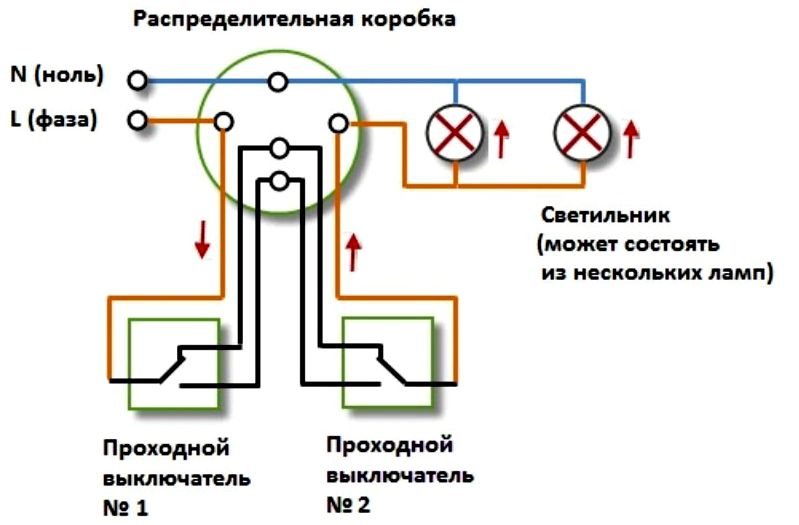

Схема подключения проходного выключателя к группе освещения

В первую очередь отключите питание и с помощью специального индикатора убедитесь в отсутствии напряжения. Только после этого можно приступать к дальнейшей работе.
Для реализации схемы в распределительную коробку должны прийти 5 проводов:

подача — от машины или пробки;
3 двухжильных кабеля, которые идут непосредственно к выключателям;
подключен к светильнику.

Зачистите концы проводов от изоляции;
Выключатели подключаются в разрыв фазного провода, а ноль через распределительную коробку идет на блок освещения. Необходимость пропуска фазы через выключатель обусловлена тем, что обслуживать или ремонтировать светильник безопасно;
Индикатором определяем фазный провод, и с помощью скрутки подключаем его к одному из проводов первого выключателя (обычно для удобства используются красные или белые провода);
Далее нулевые выводы выключателей соединяются проводами (видно на схеме), а отдельный контакт второго выключателя через провод подключается к лампе;
Провод от светильника в распределительной коробке соединяется с нулевым проводом, идущим от электрощита;
Визуально проверьте правильность соединений, сверяясь со схемой выше, и если все в порядке, можно подавать питание. Перед подачей питания необходимо заизолировать скрутки, аккуратно уложить провода в распределительную коробку и закрыть ее крышкой.

Для управления освещением из более чем двух мест необходимо включить в цепь одноклавишный перекрестный переключатель.

Двухклавишный проходной выключатель: схема подключения

Для управления освещением двух светильников (или групп светильников) из нескольких мест с одного выключателя существуют двухкнопочные сквозные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве этого типа, только проводов нужно прозвонить побольше.

Схема подключения 2-клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух вводов второго выключателя она должна идти на два светильника (или два групповых светильника, если речь идет о многорожковой люстре).

Принцип подключения двухкнопочных выключателей

Если нужно организовать управление двумя источниками света из трех и более точек, нужно поставить по два перекрестных выключателя в каждую точку: двухкнопочных выключателей просто нет. При этом одна пара контактов подключается к одному перекрестию, другая к другому. А затем, при необходимости, они соединяются между собой. Последний в схеме двухпозиционный переключатель подключен к выходам обеих поперечин.

Как организовать управление двумя светильниками с четырех мест

Если подумать, то не так уж все и сложно, а схема подключения 2-х точечного проходного выключателя вообще проста. Просто много проводов.

Порядок подключения трехклавишных проходных выключателей

Принципиальная схема тройного проходного выключателя имеет ряд функций, так как предполагается, что будет использовано достаточно большое количество проводов. Такая система используется при установке системы освещения в двухэтажном частном доме. При установке тройного выключателя вы можете включать/выключать свет на втором этаже, находясь при этом на первом. К системе можно подключить три источника света.

Внешний вид деревянного ключа-выключателя

Подключение и разводка проводов осуществляется в распределительной коробке. К первому выключателю подключается семижильный провод. Один из проводов используется для питания одной фазы, которая подключается к трем вводным клеммам. К выходу подключаются три пары проводов, которые подключены ко второму проходному выключателю. В результате получаются три независимые цепи, включающие в себя лампы.

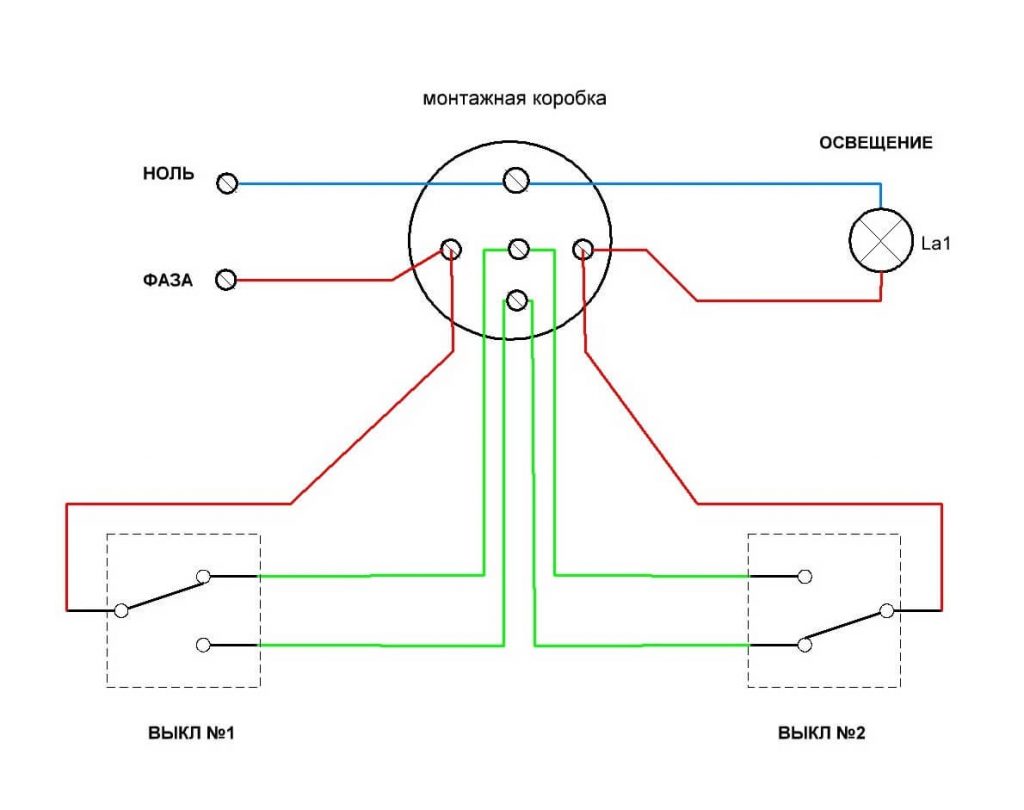

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

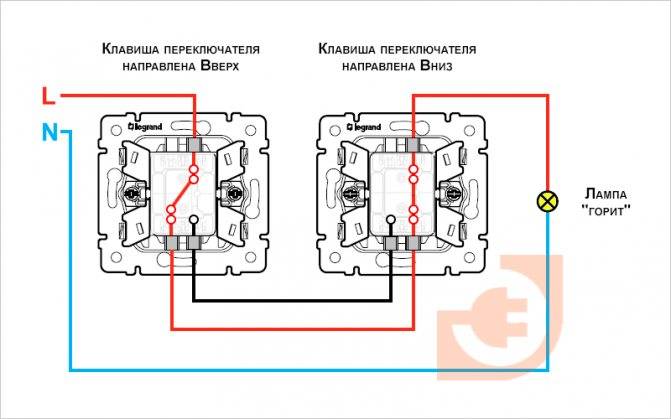

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения

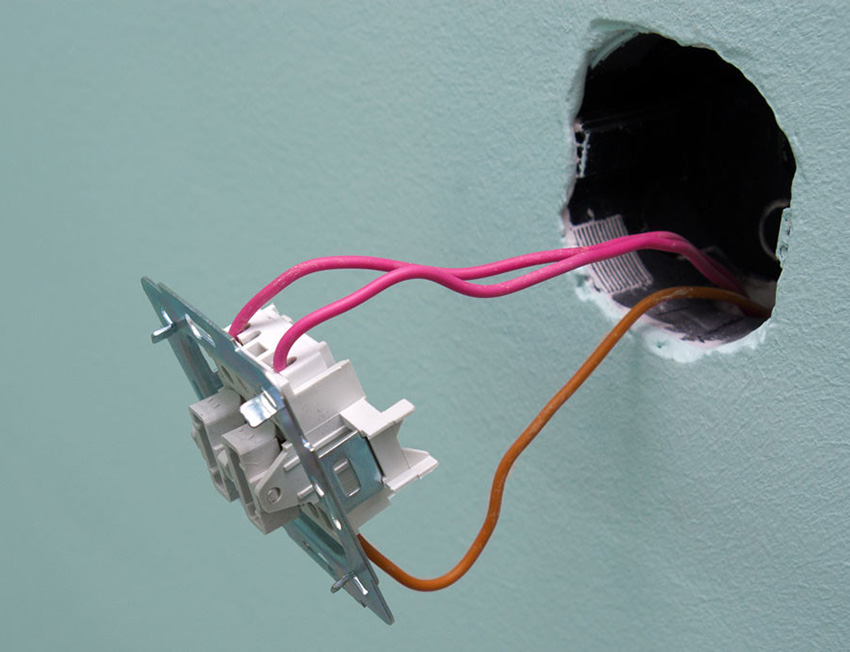

Так выглядит коммутация приборов

Схема подключения кабелей ПВ в распределительном коробе

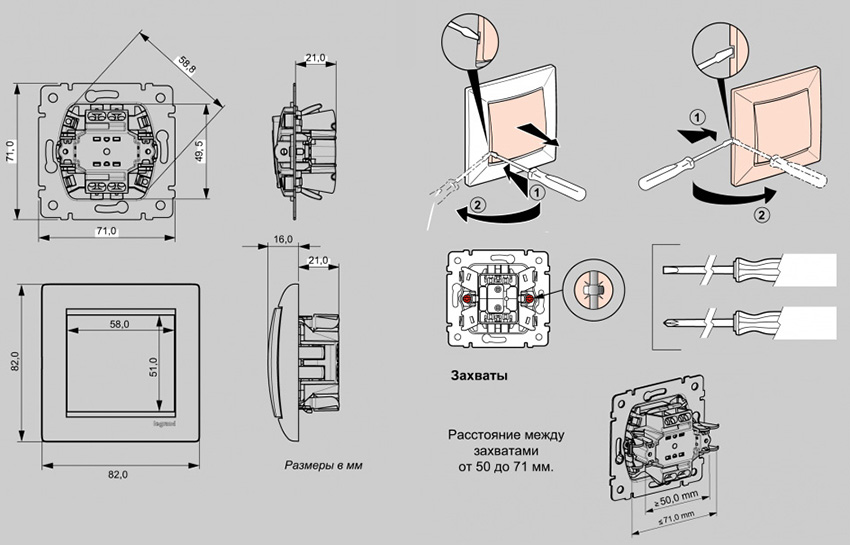

Монтажные чертежи кулисного переключателя

Важным этапом является сборка цепи автоматического выключателя в электрическом щитке. Введите 4 провода по 3 жилы: силовой кабель от светорегулятора от распределительного щита, кабель к первому и второму переключателям, кабель к источнику света.

В процессе работы нужно ориентироваться на цвет нити:

земля – желто-зеленый / черный.
фаза – белый / серый;
ноль – синий / коричневый;

Сборка предполагает следующий пошаговый алгоритм:

Подключение нулевого провода, идущего от входного кабеля машины, и нуля, идущего к аппарату с клеммами.
Соединение всех заземляющих проводов одним заземляющим проводом. Земля от входа сбрасывается на землю выхода с терминалами.
Заземление корпуса светильника.
Соедините фазу входящего кабеля с фазой отходящего кабеля и прикрепите их к общей клемме в 1-м переключателе.
Соедините общий провод 2-го переключателя с фазой светового кабеля с помощью клеммы.
Подключение вторичных выходных проводов выключателей № 1 и п. 2.
Приложение напряжения и испытание конструкции.

Известные производители проходных переключателей

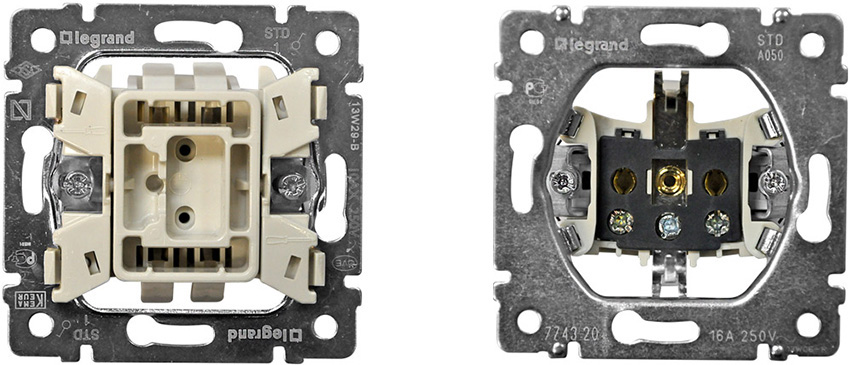

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

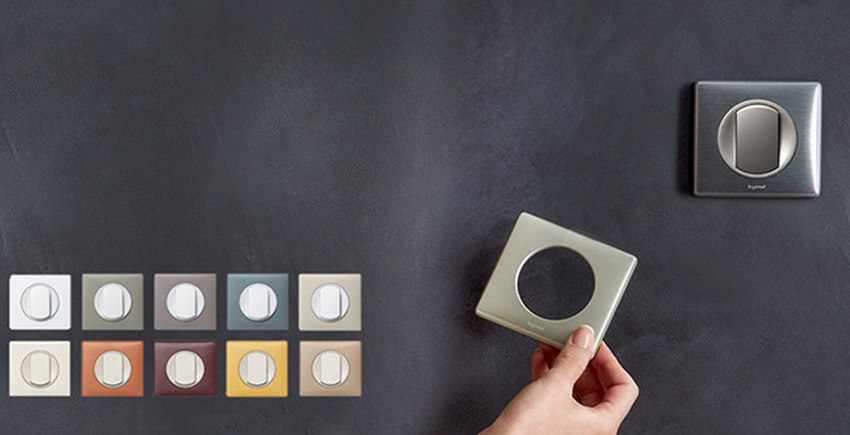

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Выключатели или переключатели: что выбрать?

Начинающим специалистам и простым покупателям бывает сложно выбрать нужный прибор для управления освещением в комнате. Выключатели и переключатели практически не отличаются по внешнему признаку, разница состоит в схеме подключения и дальнейшей работе. И те, и другие служат для коммутации в электрической цепи.

Маршевый выключатель чаще всего устанавливается в следующих местах:

В коридоре. Конструкция устанавливается в двух противоположных концах помещения. При входе в коридор свет включается с помощью одного прибора, а на выходе из него выключается другим.
На лестнице. Такой способ монтажа проходных выключателей часто применяется в многоквартирных и частных многоэтажных домах. Они размещаются на нескольких этажах, и управление световыми потоками происходит с любого из них. Например, можно включить свет на 1 этаже, подняться по лестнице на 2 или 3 этаж, и там его выключить. Спускаясь обратно, активировать включатель на 2 этаже и отключить на 1.
В спальне. Принцип действия аналогичен предыдущим вариантам: свет включается на входе и отключается у изголовья кровати. Даная смеха подключения популярна в детских комнатах, особенно, если ребенок не любит бродить в темноте.

Существует еще масса примеров применения переключателей проходного типа. Их можно установить в любом помещении жилого или промышленного назначения. Они упрощают схему управления освещением и экономят электроэнергию.

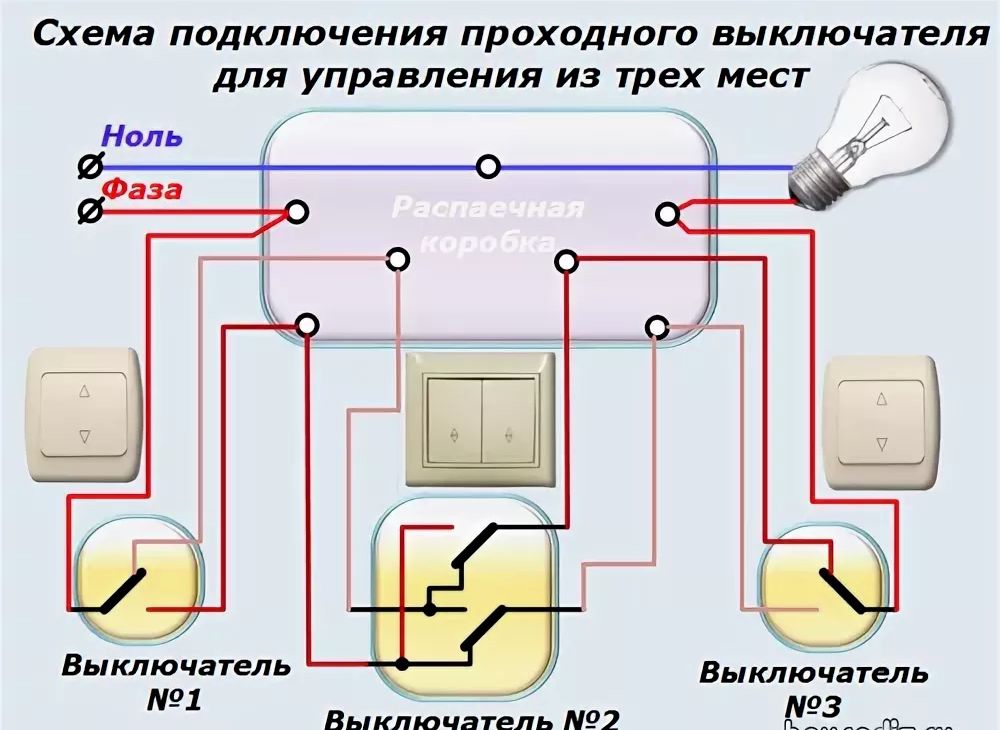

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.
Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru

Подсоединение промежуточного выключателя

Найдите общий вывод с помощью индикаторной отвертки

Перед тем, как подключить выключатель, нужно найти схему сзади. Далее вам понадобятся:

Снимите с изделия пуговицу и накладную рамку.
После разборки найдите 3 контактных клеммы и подберите общую по схеме на корпусе.
При отсутствии обозначений или недоразумений можно использовать тестер или отвертку с индикатором.
Щупами мультиметра коснитесь всех контактов и найдите тот, при касании прибор издаст звуковой сигнал, выдаст нулевое значение при включении или выключении клавиш.
Проведите аналогичный тест с помощью индикаторной отвертки.
Подключите фазу кабеля питания к общей клемме.
Закидываем оставшиеся клеммы на два оставшихся проводника.

Дубликатор подключается аналогично.

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.мм	Допустимый ток, А	Допустимая нагрузка при 220 В, Вт
Медь	Алюминий	Медь	Алюминий
1,5	19	—	4100	—
2,5	27	21	5900	4600
4	38	29	8300	6300
6	50	38	11000	8300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

Схема подключения (СП) ПВ на 3 точки 2 лампочки пошагово

Монтаж ПВ на 3 точки с коробом

ПВ на 3 точки с коробом

Условно монтажом назовем простое монтирование всех точек и распределительной коробки. Соблюдаем схему и монтируем все провода по «линиям» на схеме выше. Для удобства считайте количество подведенных линий до и после переключателей – столько и должно быть проводов всего. Если идти против часовой стрелки, то между узлами по фазе на схеме выше можно насчитать следующее количество: 1-2-2-1. Ноль приходит сразу на лампу, без промежуточных узлов.

Существует некая нормативная база, которую неплохо бы прочитать перед монтажом целиком, «правила устройства электроустановок (ПУЭ)». Вот несколько правил, которые железно нужно соблюдать, особенно в объектах коммерческого назначения и офисах:

Все развилки и места соединения проводов должны быть спрятаны в короб. Последний обязан быть изготовлен из негорючих диэлектриков, а доступ к нему должен быть постоянный – нельзя прятать в стенах и т.п. (ПУЭ п.п.2.1.21-29).
Не спешите делать все, как показано в видеороликах в интернете, особенно там, где автор делает скрутки – последние делать категорически запрещено. ПУЭ, п.п.2.1.21-29 снова направляет на «путь истинны», дословно: «нельзя коммутировать кабеля при помощи скрутки; использовать только опрессовку, пайку или кабельные наконечники (то есть клеммы)».
Что касается высоты установки выключателей, то ПУЭ не освещает этого момента, а лишь дает «рекомендации»: расстояние переключателей от газопровода и устройств потребляющих газ должно быть не менее 0,5 метров. Исходя из этого, можно немного «законно» пофантазировать, однако, согласно «европейской этике» монтаж переключателей рекомендуется производить на высоте 0,9-1 метр.

Перекресный ПВ41 с 3х мест, зачем нужен

Перекресный ПВ41 с 3х мест

Спаренный или как его еще называют «перекрестный» выключатель потребуется в цепях, где отключение/включение источника освещения необходимо производить минимум с 3ех мест.

В основе данного коммутатора лежит некий незамысловатый механизм: смотрим на картинку выше и включаем воображение. Если никаких ассоциаций не пришло, то вспомните, как происходит переключение колеи в железнодорожных путях и все сразу станет на свои места. Перекрестный коммутатор как раз и работает по аналогии с колеями – переключение происходит сразу двух линий. А если больше чем один контур? И здесь на помощь придет чудо инженерной мысли – двухклавишный перекрестник.

Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.

Пошаговое подключение ПВ на 3 точки

А теперь самое интересное — как все это подключить между собой.

Подключение ПВ на 3 точки

На данный момент проводка должна быть уже готова, осталось дело за малым – соединить все в коробке.

Самое первое, что нужно сделать. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус.
Когда фаза найдена, то неплохо бы ее промаркировать и выключить подачу напряжения в щитке или на перекидном переключателе (в разговорном «автоматы»).
Подключаем нуль приходящий к нулю уходящему на лампу. Используем только клеммники, или самозажимные клеммы.
Дальше соединяется фаза с уходящим проводом. Больше фазу мы никуда не подключаем!
Вот теперь осталось самое сложное: последовательно соединить все переключатели между собой. Ранее рекомендовалось помечать, что куда уходит и приходит. Если по какой-либо причине это не представлялось возможным, то берем мультиметр в режиме прозвонки и начинаем вычислять.

Чем отличается проходной выключатель от обычного

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим

трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Заключение

Перед тем как браться за подключение вообще какой-либо электрической техники, устройств, приспособлений, необходимо сначала тщательно изучить прилагаемые инструкции.

Не стоит браться за сборку схемы и ее подключение, если нет обладания базовыми знаниями о работе этих приборов и схемах. Неправильное подключение может грозить замыканием, перегораниями в проводке.

Если нет опыта работы с электроприборами лучше вызвать специалиста, который выполнит всю работу быстро и качественно. Нужно серьезно относится к технике безопасности при работе с электроприборами. Пренебрежение правилами может трагично закончиться. Успехов в экспериментах!
