Варианты подключения видеодомофонов своими руками

Подключение видеодомофона к подъездному домофону Vizit

Довольно часто возникает задача по подключению аналогового видеодомофона с одноабонентской вызывной панелью, устанавливаемой на этаже, к существующей многоквартирной системе. И решается она довольно просто:

1. Первое, что нужно сделать – уточнить какая именно многоквартирная система у Вас установлена – координатная или цифровая. Чаще всего устанавливают координатные системы – Cyfral, Eltis, Metakom, Vizit и т д.
2. Далее покупаем блок сопряжения для соответствующего типа домофонов. Одна из самых популярных моделей для координатных систем – модуль сопряжения МСК от компании Даксис. Второй вариант – покупка монитора видеодомофона со встроенным модулем сопряжения.
3. Далее нужно подключить блок сопряжения видеодомофона «на столе», для первоначальной проверки, на случай, если что-то не заработает.

Как подключить видеодомофон к подъездному домофону Vizit:

Описание схемы монтажа устройств

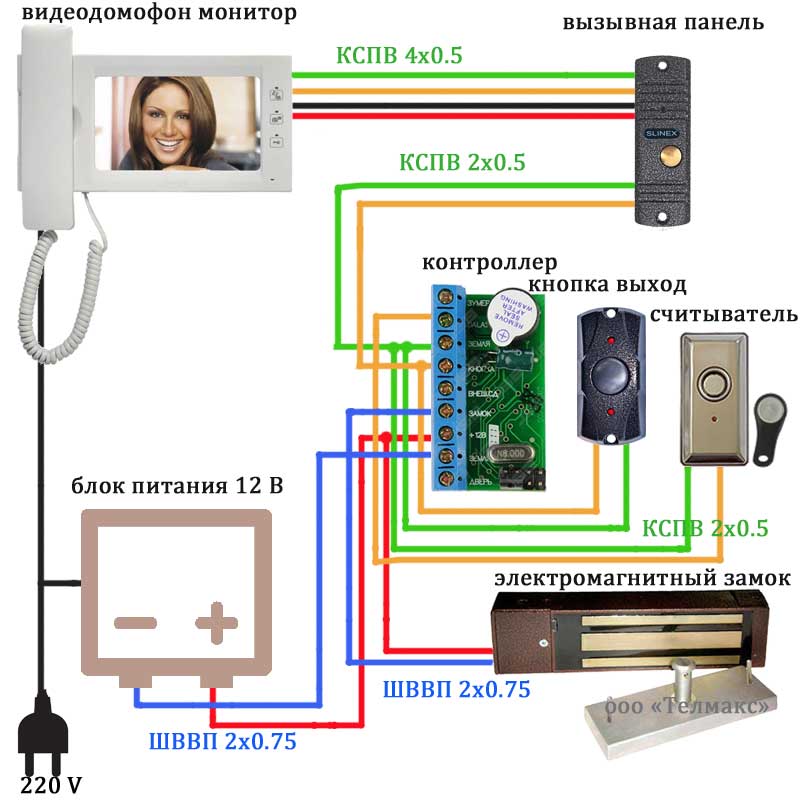

Схемы подключения видеодомофона к электромагнитному замку или только с голосовой коммуникацией — просты даже для людей, не обладающих квалификацией электрика.

Схема функционирования домофона

В систему включены следующие элементы:

1. блок трубки дисплея. Устанавливается внутри помещения при входе;
2. блок питания, аккумуляторные элементы — могут устанавливаться в любом удобном месте, однако советуем разместить их максимально близко к трубке, дабы кабели имели меньшую длину;
3. панель для вызова абонента;
4. электромагнитный замок.

Соединительный провод выбираются исходя из мощности устройства: после того как досконально изучена информация тех. назначения, размещенная в паспорте на монитор, замок и домофон — нужно приобрести наиболее мощный провод из рекомендуемых в спецификации.

Схематический план электромагнитного замка

Для многих модификаций достаточно применить провода из 2-х жил, для размещения в доме советуем применять кабеля в малодымной обмотке, для уличной прокладки — работающие в глубине земли.

Все сегменты цифровой системы присоединяются исходя из маркировки клемм или исходя из цветовой гаммы проводов.

Аспекты монтажа электрозамка с магнитом

Замки, снабженные магнитоэлектрическим запирающим устройством, различаются исходя из методики посадки на полотно двери.

Сегодня распространены следующие план-схемы:

1. монтаж в прорез с накладками на поверхность дверного полотна или створки;
2. монтаж во внутреннюю дверную полость с отводом площадки с запирающим магнитом заподлицо.

Для фиксации тела запирающего устройства применяется обычные инструменты и саморезы. Использовать сварку в качестве фиксации замка настоятельно не рекомендуем.

Провод нужный для работы рекомендуется помещать в торце полотна, либо так, чтобы он был скрыт от глаз обналичниками.

Монтаж панели вызова абонента

Конкретное месторасположение вызывной панели, напрямую зависит от предпочтений владельца помещения. Но в этом случае хозяину не стоит забывать про здравым смысл и сделать таким образом, чтобы нажать клавишу вызова и попасть в область захвата камеры было просто среднестатистическому человеку. Больше никаких действий от обычных посетителей не нужно.

Размещение коммуникационной панель происходит таким образом, чтобы все ее составные элементы (кроме наружной) были скрыты для намеренного вывода из строя с целью взлома всей системы, а также быть защищенной от попадания воды. Для подсоединения стоит запланировать кабельную проводку. Принцип их соединения четко описан в инструкции.

Монтаж коммуникационной панели (цветовая схема)

• красный провод— для зуммера;
• коричневый необходим для функционирования замка;
• красный для питания на плюс;
• зеленый — световой сигнализацию;
• желтый сочленен с деблокирующей кнопкой (внутри зоны охраны);
• оранжевый регулирует работу датчика закрытия створки;
• белый подсоединяется напрямую к ключу.

Провод черного цвета — маркировка контакта для подключения всех системных элементов, присоединяется к минусу. При затруднении при первоначальной прокладке советуем использовать кабель каналы из прочных материалов, таких как алюминий. Конкретная схема подключения всегда приводится в паспорте изделия.

Схемы подключения электромагнитного замка к домофону

На приобретенном электромагнитном устройстве число контактов может разниться.

В случае, когда производитель замка при маркировке берет за основу стандартизированный маркировочный принцип, цвета клемм соответствуют:

• зеленый — управление и деблокирование;
• черный —контроля работы (нулевой провод);
• синий, желтый — необходимы для передачи любых типов сигналов.

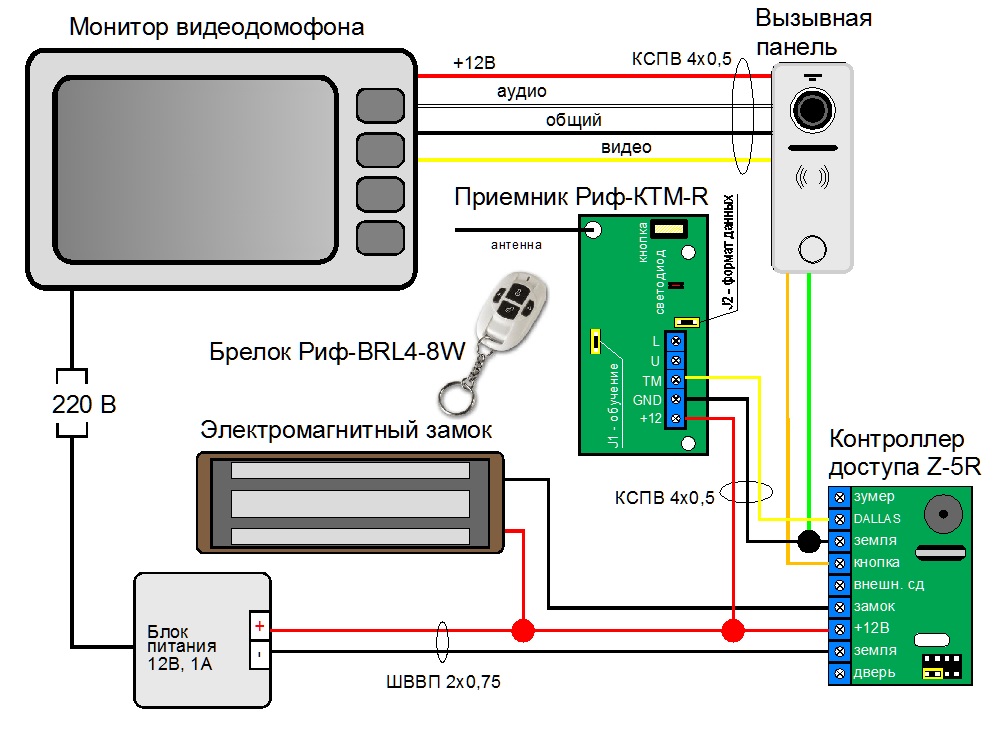

Схема подключения электромагнитного замка к видеодомофону

Устройство домофона

Система коммуникации включает следующие элементы.

• Вызывная панель – устанавливается на входе, на подъездной двери, на крыльце, возле калитки. Оснащается кнопками вызова, считывателем, динамиком и микрофоном. В видеоверсии есть встроенная камера.
• Абонентское устройство – часть домофона, которая размещается непосредственно в квартире или холле загородного коттеджа. Выполняется в виде телефонной трубки или монитора. Устройство позволяет ответить на вызов, дистанционно открыть замок, наблюдать за визитером. Трубки для домофона обязательно включают динамики, микрофон, кнопки управления, дисплей.
• Идентификатор – магнитная карта, брелок, электронный ключ или любой другой вариант. На устройстве записан код доступа. Идентификатор прикладывают к считывателю, который открывает замок на входной группе, если код принимается.
• Замок – электромагнитный или электромеханический. Открывается дистанционно или при использовании идентификатора.
• Провод для домофона – соединяют вызывную панель и абонентские устройства. Некоторые модели связываются через Wi-Fi.
• Вспомогательные устройства – коммутаторы, кнопки выхода, блоки питания, крепежные элементы и прочее.

Усовершенствованные системы могут включать также камеры наблюдения, подсветку, датчики движения и другие элементы.

Какой у вас домофон?

Аудио
61.9%

Видео
32.14%

Выбираю
5.95%

Проголосовало: 84

Что понимается под системой объединения видеодомофона с общем?

Домофон, расположенный в подъезде и квартире, можно объединить и создать между ними синхронную работу. Выполняются сразу обе задачи.

Перед тем как покупать видеодомофон, нужно обязательно узнать, какая модель домофона установлена в подъезде. Видеооборудование выбирается таким способом, чтобы она в самом начале было совмещена друг с другом, в совокупности применяло несколько панелей для вызова и видеокамер.

Чтобы иметь возможность подсоединить домофон с видео нужно иметь:

• Видеодомофон;
• Вызывную панель с камерой;
• Видеокамеру на лестничной площадке (опционально);
• Еще одна камера снаружи (опционально).

Не все видеодомофоны в базовой комплектации можно соединить с подъездным домофоном без применения дополнительных устройств. Зачастую требуется специальный блок сопряжения, адаптер.

Блок сопряжения

Вызывная панель с видеокамерой используется для визуализации личности и исполняет роль звонка. Аппаратура в совокупности состоит из нескольких видов: наружной части (вызывной панели) и внутренней части (панели видеодомофона):

• Внутренняя подключается непосредственно в квартире.
• Наружная ставится в подъезде дома.

Днем есть возможность просмотра общей картины перед подъездом на экране монитора. Ночью лицо человека может хорошо просматриваться только на расстоянии до метра.

Назначение и преимущества блока сопряжения

Блок сопряжения для видеодомофона Основное назначение автономного блока сопряжения – эффективное подключение видеодомофона к подъездному домофону. Его применение позволяет передавать звук и изображение и при необходимости открывать двери подъезда. Устанавливается этот модуль в жилом помещении либо в общем распределительном щитке, расположенном в подъезде.

Типовой блок сопряжения для домофона обеспечивает следующие преимущества:

• отпадает необходимость в дополнительных коммутациях;
• при неисправности системы нет нужды в приобретении нового устройства – достаточно заменить сопрягающий модуль;
• небольшие габариты позволяют легко монтировать его в любом удобном месте и устанавливать скрыто.

Принцип работы видеодомофона с замком

Работа любого стандартного видеодомофона организована следующим образом: дверь, воспрещающая вход на охраняемую территорию, оснащается специальной панелью с кнопкой вызова.

При этом панель чаще всего находится не на самой двери, а неподалеку от нее, например, на стене или любой другой неподвижной поверхности.

При нажатии кнопки для выяснения цели визита включаются переговорное устройство и камера, передающая изображение посетителя на монитор во внутреннем помещении.

Для допуска используется дистанционный способ – находящийся внутри человек одним нажатием кнопки подает сигнал на реле замка, и дверь открывается.

В большинстве случаев для входа в квартиру или на территорию предусмотрена функция открытия двери специальным ключом или бесконтактной карточкой. Таким образом, появляется возможность не только дистанционно управлять входом, но и избавиться от лишних хлопот, обеспечив определенный круг лиц ключами для доступа.

Подключение видеодомофона к подъездному домофону

Хотите защитить свою личную жизнь от незваных гостей? Сделайте первый шаг! Звоните, и мы подключим видеодомофон к подъездному домофону. Гораздо проще и эстетичнее совместить две системы, подключив специальный элемент – адаптер.

Обычный аудиодомофон уже исчерпал свою значимость для сохранения безопасности жилища. Ведь голоса не так отчётливо слышны, и их можно спутать. Особенно, если ваши дети бывают одни дома, которых очень легко ввести в заблуждение. А установка видеодомофона с подключением к подъездному домофону позволит отчётливо увидеть и разглядеть гостя, пришедшего внезапно.

Как выбрать электромеханический замок?

Ворота с электромеханическим замком, по сути, не сильно отличаются от обычного механического запора

Конструкция подобных устройств обладает важной особенностью, а именно наличием электрической составляющей, обеспечивающей возможность управления запорным механизмом магнитной картой, приемником для ключа либо клавиатурой для набора определенного кода. Открытие двери происходит после того, как электронное устройство разблокирует замок

Замок может иметь разную конструкцию, изделия бывают накладными и врезными.

Первые очень похожи на обычные накладные замки. Благодаря наружному расположению цилиндра, калитку можно будет открыть в случае неожиданного отключения электроэнергии. Внутри есть специальный механический элемент, используемый в случае принудительного открытия, который не даст заблокировать створку в запертом положении. Калитку с таким замком можно открывать наружу или внутрь – необходимо просто подобрать соответствующую модификацию. Кроме того, надо учитывать ориентацию корпуса изделия, ведь она может быть разной для лево- и правосторонних створок.

Врезные изделия чаще всего подключают к видеодомофону. Их устанавливают на воротах и входных дверях. Многие современные модели дополнительно оборудованы засовами (вертикальными ригелями, которые являются частью трехточечной системы запирания). Самой эффективной считается система, которая работает в нескольких режимах: «ночной» беспечивает надежное запирание ворот, а «дневной» предоставляет возможность управлять воротами на расстоянии.

Конструкция домофона

В самом простом варианте с монитора можно увидеть посетителя и поговорить с ним, но чтобы пропустить его, придётся подойти к калитке Устройство домашнего домофона Видеодомофоны пользуются большой популярностью среди владельцев частных домов. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Современные устройства допускают работу вызывной панели с электрозамком на расстоянии до 50 метров от абонентского терминала.
Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля. В настоящее время рынок насыщен значительным количеством устройств, предоставляющих возможности удаленного доступа в помещения.
Подключение и наладка Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой.
Данный блок должен устанавливаться в щиток подъезда.
Выбрать определенный тип можно отталкиваясь от конструкции двери и её техническим возможностям.
Это идеальный вариант для общественного учреждения, чтобы люди могли выйти.
Установка Необходимо выбрать места для подключения видеодомофона и вызывной панели и установить их.
Цветной домофон с электрозамком

Выбор совместимых устройств

Если устройства – вызывная панель и домофонный монитор – аналоговые, скорее всего, они будут совместимы. В аналоговых устройствах применяются все те же аналоговые системы передачи телевизионных изображений – PAL или NTSC. Например, вызывная панель от Polyvision и монитор от Commax вполне себе могут «подружиться».

Если же речь идет о цифровых системах, то здесь лучше использовать устройства, рекомендуемые все тем же производителем основного блока. Будет ли это общедомовая вызывная панель со встроенной бесконтактной СКУД или же монитор для частного дома (либо дачи) – все решает сотрудничество разных фирм.

Однако и в цифровых, и в аналоговых системах часто наблюдается ситуация, когда и наружная, и внутренняя панель домофонной системы исполнены одним и тем же поставщиком.

Совместимость аналоговых и цифровых комплектующих под вопросом. Отличить аналоговую систему от цифровой довольно просто: в цифровых используется простейший кабель (витая пара), насчитывающий 4-8 проводов, либо специальный шлейф. Огромную популярность в цифровых видеодомофонах приобретает технология, схожая с PoE (питание происходит через один и тот же кабель).

Для чего необходимо устанавливать домофон в частный дом

Электромеханический механизм на калитку Выбор замка на калитку и комплектация устройства Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком.

Если в дневное время замок можно легко открыть кнопкой с абонентского блока или ключом снаружи, то ночью устанавливаются дополнительные ригели, которые полностью блокируют возможность открытия замка. Дополнительные меры безопасности.

Подключение проводов к видеодомофону выполняется в соответствии со схемой подключения.

Они обеспечивают значительную длину прокладки; цифровые устройства — используют для передачи витую пару. Установка врезных замков достаточно сложное дело, требующее определённых навыков и опыта работы с инструментом, поэтому эту процедуру лучше доверить специалистам.

Виды электронных замков

Минусовый провод блока питания можно подключать напрямую к замку, а его плюс заводится через контакты реле. По истечении этого времени задержки электромагнитное реле опять срабатывает и замок переходит в замкнутое состояние.

Беспроводные 3g-камеры видеонаблюдения работают по принципу обычных видеозвонков, поэтому необходимо всегда быть в зоне покрытия. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей.

Для чего необходимо устанавливать домофон в частный дом

Завершающим этапом является заделка. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей. Его следует расположить так, чтобы притягиваемая панель находилась на подвижной стороне двери, а замок на неподвижной. Конструкция электромеханического замка схожа с обычным дверным замком, который бывает врезным или накладным.

В качестве слаботочных сигнальных проводов можно использовать витую пару, применяемую в компьютерных сетях. Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. Они не выходят из строя в любой мороз и в дождливое время. Кроме своей основной задачи, легкой идентификации посетителя в дневное и ночное время, он делает фото в момент вызова, способен организовывать двустороннюю аудиосвязь, осуществлять еще множество действий

Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице. Подключение электромеханического замка

Схемы подключения дополнительного оборудования

Многие современные модели видеодомофонов имеют расширенный интерфейс. К ним можно подключить дополнительное оборудование: видеокамеры, вызывные панели, дополнительные блоки памяти.

Такие устройства повышают уровень безопасности и комфортность пользования аппаратурой. Особой проблемы как подсоединить видеодомофон к нескольким разнотипным устройствам не возникает.

Контакты на шинах видеопанели и клеммы на удалённых устройствах имеют соответствующую маркировку, у большинства производителей стандартизированную.

1. Схема подключения дополнительной камеры и вызывной панели с контроллером электромеханического замка.	2. Схема подключения двух вызывных панелей и двух замков с дополнительными источниками питания.
3. Подключение двух мониторов к одной вызывной панели. Сигнал вызова передаётся одновременно на оба устройства.	4. Подключение дополнительного блока памяти для расширения функции видеосъемки.

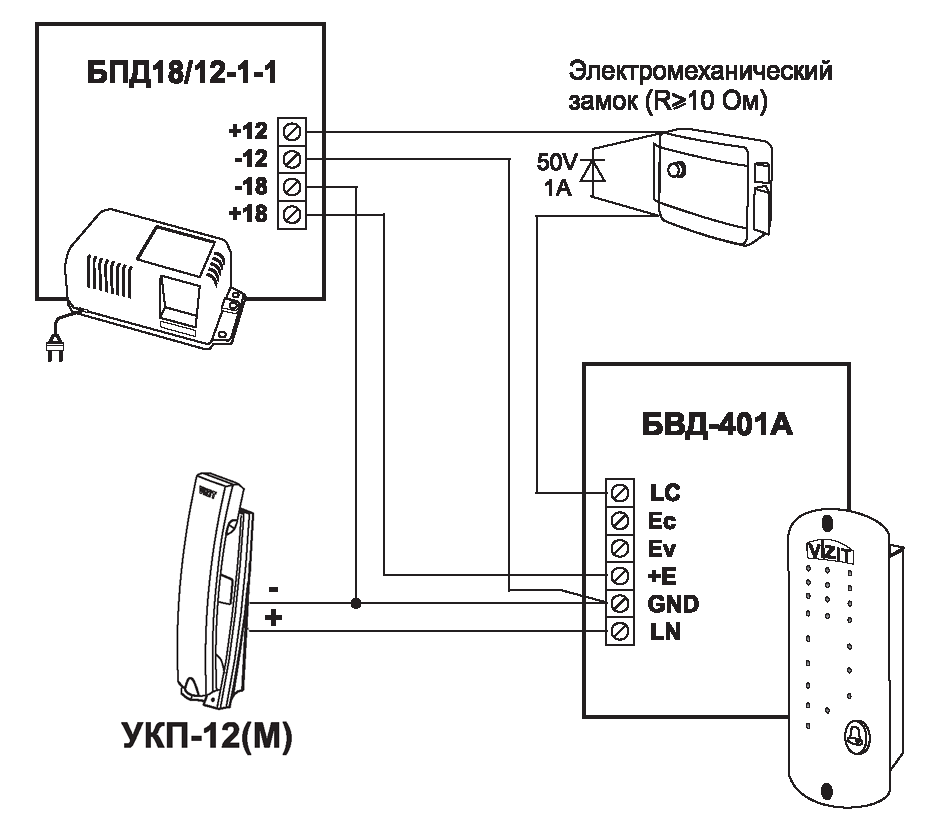

Домофон Визит – подробная схема подключения

В инструкции по эксплуатации домофона «Визит» обязательно указываются меры предосторожности. Необходимо помнить, что напряжение в устройстве не превышает 18 В

Категорически запрещается производить обслуживание и ремонт оборудования при включенном питании.

Ремонтные работы или текущее техническое обслуживание обязательно должна производить специализированная сервисная организация. Также в инструкции описывается порядок установки. Перед выполнением монтажных работ нужно обязательно изучить его, а также схему соединения блоков домофонного оборудования.

Инструкция содержит графическое изображение процесса установки устройства. Не допускается прямое попадание снега или дождя на внешний блок вызова. Запрещено использовать электромагнитные замки с сопротивлением ниже 10 Ом и выше 20 Ом.

1. Инструкция по эксплуатации обязательно включает описание технических параметров домофонного устройства:
2. напряжение блока питания;
3. мощность потребления;
4. размеры вызывного блока (габариты);
5. массу блока;
6. условия эксплуатации (минимальную и максимальную температуру воздуха, относительную влажность).

Если устанавливается видеодомофон, то обязательно указываются параметры камеры.

Особенности кабеля для видеодомофона Полезные статьи

 Видеодомофон, это уже не просто обыденная, а необходимая вещь в городе, особенно в целях безопасности. Ведь благодаря домофону, можно увидеть, кто пришел к вам в гости, и сразу принять решение впускать человека или нет. Очень полезен видеодомофон в плане незваных гостей и коммивояжеров, которые так любят тревожить покой. Однако для правильной работы этого устройства мало, просто купить домофон и видеокамеру, нужно подобрать правильный кабель для видеодомофона, который бы передавал информацию. Именно от кабеля зависит скорость и качество работы видеодомофона.

Особенности кабеля

 Кабель для видеодомофона чем-то похож на кабель для интернета, однако он намного проще, так как передавать информацию нужно только между двумя приборами на небольшое расстояние. Однако все равно в зависимости от расстояния, кабель для подключения видеодомофона может быть разным. Не стоит забывать, что с увеличением расстояния, нужно брать улучшенный кабель с большим количеством жил, чтобы обеспечить стабильную работу видеодомофона.

 Фактически видеодомофон может исполнять роль камеры наблюдения, которая будет записывать все, что творится у вас перед дверью, или же просто показывать вам того, кто приходит. Все зависит от вашего желания, а также от установленного оборудования.

Типы кабеля для видеодомофона

Комбинированный кабель КВК для подключения видеодомофона.

 Кабель для подключения видеодомофона может быть трехжильным или четырехжильным. Если расстояние от камеры до видеодомофона не превышает 30 метров, то трехжильный кабель может вполне обеспечить стабильную передачу данных. Если же расстояние больше, то нужно уже использовать четырехжильный кабель, так как на большом расстоянии кабель может улавливать больше помех. Кабель для видеодомофона должен быть защищенным от них, иначе качество видео будет очень низким. Четвертая жила в кабеле — это канат для поддержки кабеля, она предназначена не для передачи сигнала, а для того, чтоб другие жилы кабеля не повредились под собственным весом, если кабель протянут в воздухе без дополнительной опоры.

 Важным элементом является размер сечения жилы, потому что от него зависит пропускная способность. Домофон должен не только принимать сигнал, но и передавать управляющие команды на замок, а при необходимости передавать аудио. Именно поэтому кабель КВК, должен иметь высокое качество и отвечать всем техническим требованиям домофона.

Выбор кабеля

 Чтобы правильно выбрать кабель для подключения видеодомофона, лучше всего посоветоваться со специалистом. Если такой возможности нет, и вы собираетесь монтировать домофон самостоятельно, то тогда стоит внимательно ознакомиться с документацией к домофону. Однако не стоит смотреть на минимальные требования кабеля, а лучше всего купить кабель максимальной мощности и прочности. Таким образом, работа домофона будет действительно стабильной и качественной.

 Стоит обратить внимание и на производителя кабеля. Это должен быть проверенный завод, а сам кабель КВК лучше всего покупать у проверенного поставщика. Таким образом, вы обезопасите себя от возможных проблем

Таким образом, вы обезопасите себя от возможных проблем.

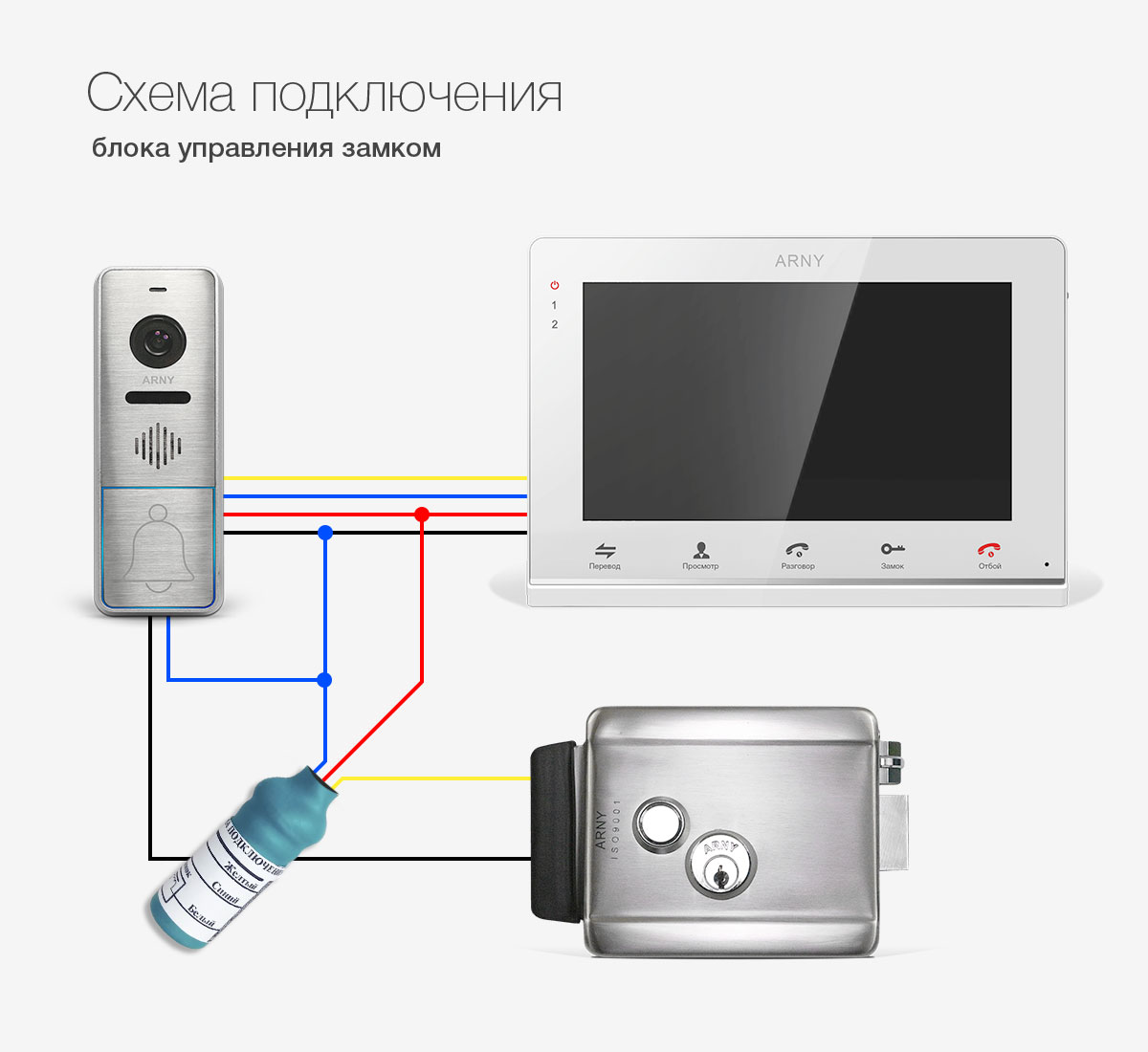

Подключаем замок и блок питания к системе

Итак, вызывная панель видеодомофона и монитор подключены друг к другу, что дальше?

Осталось дело за малым, но не стоит радоваться раньше времени. Далее нужно подключить замок, блок питания и видеодомофон. Здесь нет ничего заумного. Подключение (схема это четко иллюстрирует) выполняется благодаря незамысловатой цепи: сеть-блок питания-замок-домофон-сеть.

Замок может быть электромеханическим или электромагнитным. Какой из них выбрать — дело ваше. Однако учтите, что электромагнитный не будет работать, если в сети пропадет напряжение, а первый вполне будет выполнять свои задачи, но для открытия и закрытия нужно будет использовать ключ.

Соединить замок, блок питания и домофон можно двухжильным кабелем с сечением не менее 0,75 кв. мм. Обычно мастера используют самый простой провод ШВВП: одну жилу используют для передачи питания на замок, вторую — для сигнала.

Электромеханический замок

Устройство крепится на не открывающуюся часть двери или на стену. Возможен вариант и с использованием пустотелого дверного полотна, в котором прячут провода питания, но это слишком трудоёмкий процесс.

Крепление замка производят на Т-образный металлический профиль, если конструкция решётчатая (садовая калитка и т. д.), или жёстко укрепляем на стене с помощью дюбелей.

Аккуратно снимаем с внутренней стороны замка пластину личины, прикладываем к профилю или стене и производим разметку монтажных отверстий. Затем:

• Высверливаем отверстия нужного диаметра и загоняем дюбеля.
• Прокладываем кабель питания. Обычно он подаётся в штрабе внутри стены, но возможно и внешнее размещение в коробе.
• Подводка кабелей может идти как от отдельного блока питания, так и от вызывной панели.
• Подводим кабеля управления, проведённые через стену от вызывной панели.
• Подключаем контакты согласно схеме из паспорта изделия.

Особенности подключения

Схема подключения

Есть несколько особенностей подключения проводника для видеодомофона:

• Подсоединяют провода через клеммы с винтовым креплением.
• Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
• Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
• При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
• Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
• На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.

Производители витой пары

Кабели такого типа выпускаются многими производителями, но все они имеют разные характеристики. Поэтому рассмотрим рейтинг лучших производителей витой пары. Все кабели условно можно разделить на 3 категории:

1. Элитные – имеют большую стоимость за метр и обладают отличными характеристиками. Для обычных квартир приобретать их нецелесообразно, поэтому используются они чаще в организациях, в том числе государственных.
2. Среднего уровня – при меньшей стоимости обладают довольно хорошими характеристиками. Выпускаются известными фирмами и относятся к самым востребованным как для дома, так и для организаций разного уровня.
3. Бюджетные – имеют среднюю стоимость при неплохих характеристиках. Обычно выпускаются китайскими фирмами и имеют омеднённые или медные жилы. Подходят для как дома, так и для организаций с небольшими сетями.

Большинство производителей дают на свою продукцию гарантию до 25 лет. Поэтому никогда не надо приобретать кабели, у которых производитель не указан – есть риск, что сеть не заработает, как следует, или через несколько месяцев начнутся неполадки. К тому же на качественную продукцию есть сертификаты, которые подтверждают характеристики.

Аспекты подключения домофона

Установка видеодомофона своими руками – занятие трудоемкое, но интересное. Подключать домофон следует согласно схеме электромонтажных соединений, приложенной производителем этого устройства. Если соединительные кабели не входят в комплект поставки – рекомендуем использовать кабель с цветными проводниками. Само подключение заключается в последовательном присоединении одноцветных проводков к нужным клеммам каждого из узлов.

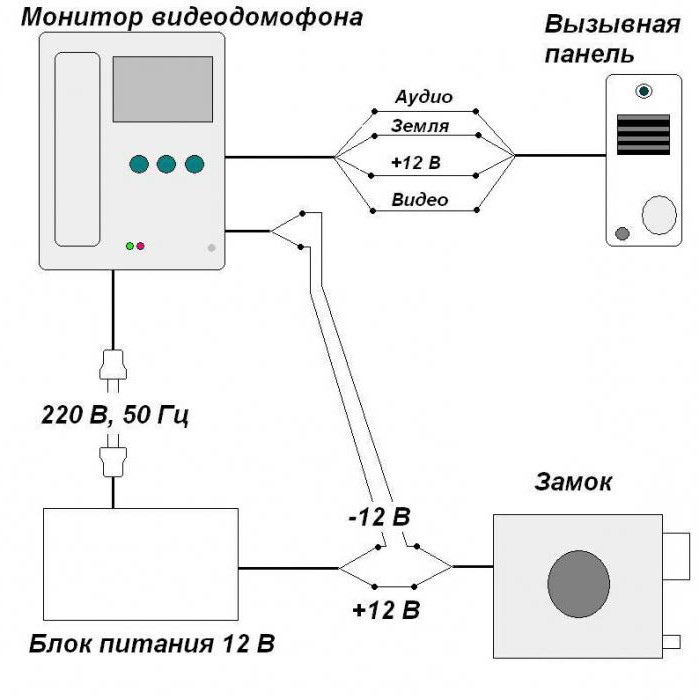

Типичная электромонтажная схема простой домофонной сети представлена на этом рисунке:

Схема электрическая для подключения обычного домофона

Если видеосвязь не применяется – для подключения наружного спикера подойдет четырехжильный провод: общий, питание электронной части, сигнальный провод, электропитание замка. Для организации видеосвязи потребуется еще одна жила.

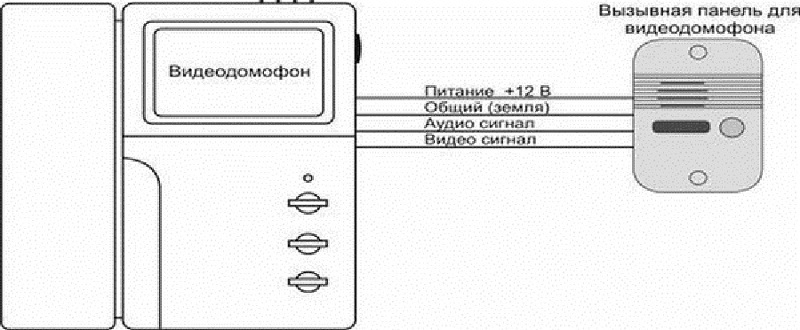

Схема подключения видеодомофона

Обратите внимание, что сигнальные провода в кабеле должны быть экранированы от остальных. В противном случае сильно падает качество звука, изображения и максимально допустимая длина соединительного кабеля

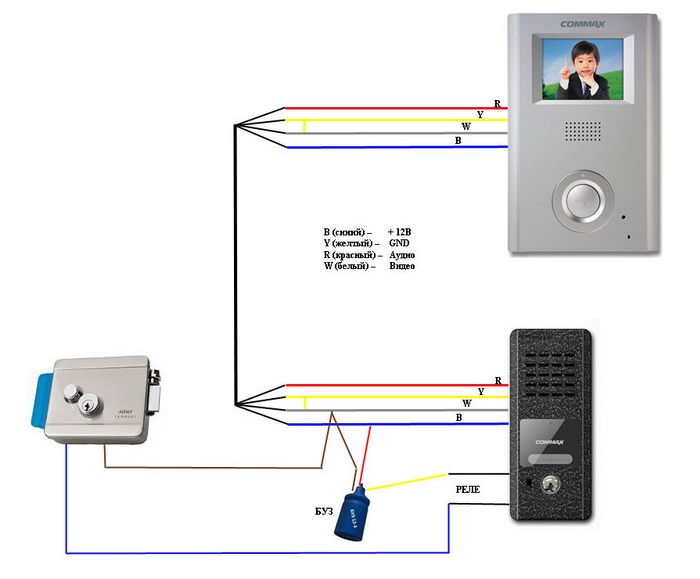

Подключение видеодомофона к подъездному домофону с электрозамком

Для того чтобы не сделать ошибку с проводами, имеется информация с нумерацией. Без нее крайне трудно разобраться в подключении, разные сигналы можно запросто перепутать, установив не с тем кабелем.

Подключение осуществляется по указателям и соединениям разного цвета. Каждый кабель промаркирован, для исключения ошибок при подключении, по ним осуществляется определение места, по которому идет подсоединение к общему управлению домофоном. Цифра один осуществляет контроль за аудио от вызывной панели. Цифра два отвечает за общее питание. Тройка – плюс 12 вольт. Цифрой четыре контролируется видео прием.

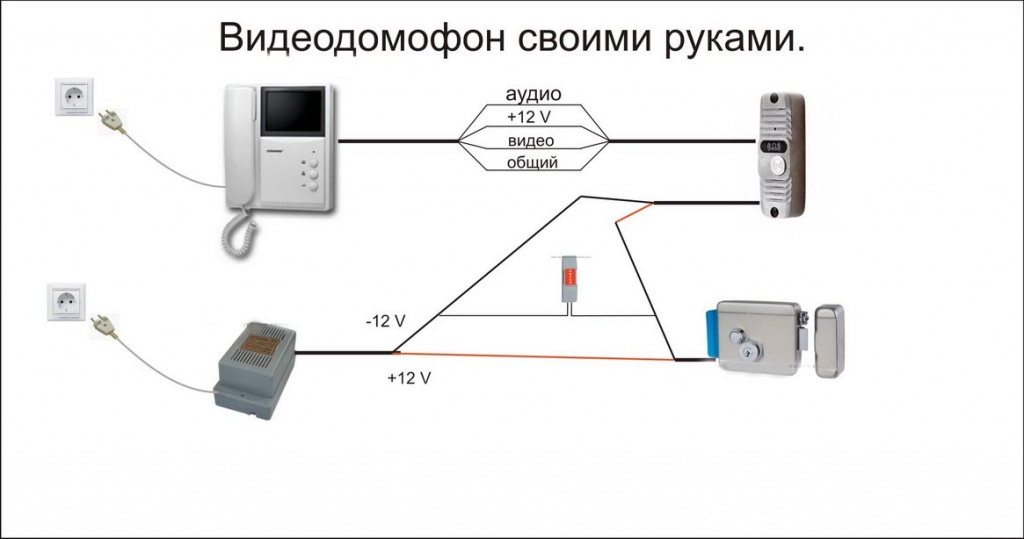

схема подключения видеодомофона с электромеханическим замком к подъездному

Система видеодомофона в своем составе может иметь электромеханический замок, способный открывать дверь, в той же степени что и классическая версия без панели с видео. Чтобы подключить замок, нужно произвести ряд действий:

• Один конец кабеля подсоединяется к электрозамку;
• Другой конец подсоединяется к общему блоку питная;
• Блок питания подключается к электромеханическому замку вторым проводом.

Пользоваться таким замком не трудно. Посетитель при помощи видео панели звонит владельцу, он появляется в виде изображения на другой панели. После окончания разговора посетитель повторно наживает на кнопку, после чего дверь открывается, панель отключается и можно спокойно заходить в здание.

Таким же способом осуществляется подключение второй вызывной панели.

Управление происходит между двумя видеопанелями и замками синхронизировано. В подъезде осуществляется установка одной из панелей, другая ставится около входной двери владельца.

Есть другие способы установки видеодомофона с подключением к подъездному домофону:

• Вместо использования сразу двух электромеханических замков можно установить один, либо вовсе обойтись без них. В таком случае два кабеля, идущие от панели к замку, изолируют и применяют.
• Могут быть варианты, когда используют вместо панелей вызова простую видеокамеру: В таком случае после нажатия кнопки, расположенной на домофоне, один раз, идет переход на первую видео панель.
• После такого перехода владелец с посетителем будет общаться через трубку, применяя аудиоканал.
• При нажатии на следующую кнопку, начинает использоваться второй канал, где можно осматривать изображение (как правило, используется в узких коридорных проходах).

На входе в помещение имеется дверь с первым экраном и замком:

• Гость жмет на кнопку, после окончания связи дверь автоматически открывается.

Посетитель заходит внутрь подъезда.
Идет переключение на другую панель, к которой подключена видеокамера, висящая в коридоре, с нее сигнал поступает к владельцу.

В том случае, если ко второй линии не подсоединять панель вызова, видеокамеру, либо электромеханический замок, домофон будет применять, как простой одноканальный с видео панелью.

Монитор/аудиотрубка и вызывная панель

Монитор видеодомофона может быть:

1. Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
2. Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
3. IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.

Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон

Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.

По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.

Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.

Коммутатор (для IP домофонии)

Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE

Оборудование с последним типом питания работает только с коммутаторами того же производителя.

Замок и доводчик

Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.

Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены). Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.

Контроллер и считыватель

Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.

Блок питания

Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.

В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.

Монтаж вызывной панели

Вызывная панель крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Устанавливать прибор на подвижных устройствах – калитке воротах или дверях настоятельно не рекомендуется, так как постоянные встряски могут сместить объектив внутри корпуса. Монтаж производится следующим образом:

• С вызывной панели снимается задняя крышка;
• Через крепежные отверстия размечаются места для сверления;
• Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения провода;
• Провод подключается к контактной планке вызывной панели в соответствии со Схемой 1 и заводится в дом к управляющему устройству;
• Заведенный во двор провод подсоединяется к контактам электромеханического замка (в зависимости от модели устройства).

Схема монтажа вызывной панели После проверки всех соединений вызывная панель крепиться к основанию специальными саморезами или винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.

Лицевая панель, защитный козырек и угловой кронштейн для позиционирования
