Двухконтурное отопление котлом двухэтажного частного дома

Тип системы

На этапе проектирования автономной отопительной радиаторной системы важно выбрать тип расширительного бака – это влияет на функциональность системы, особенности ее обустройства и обслуживания, выбор приборов отопления

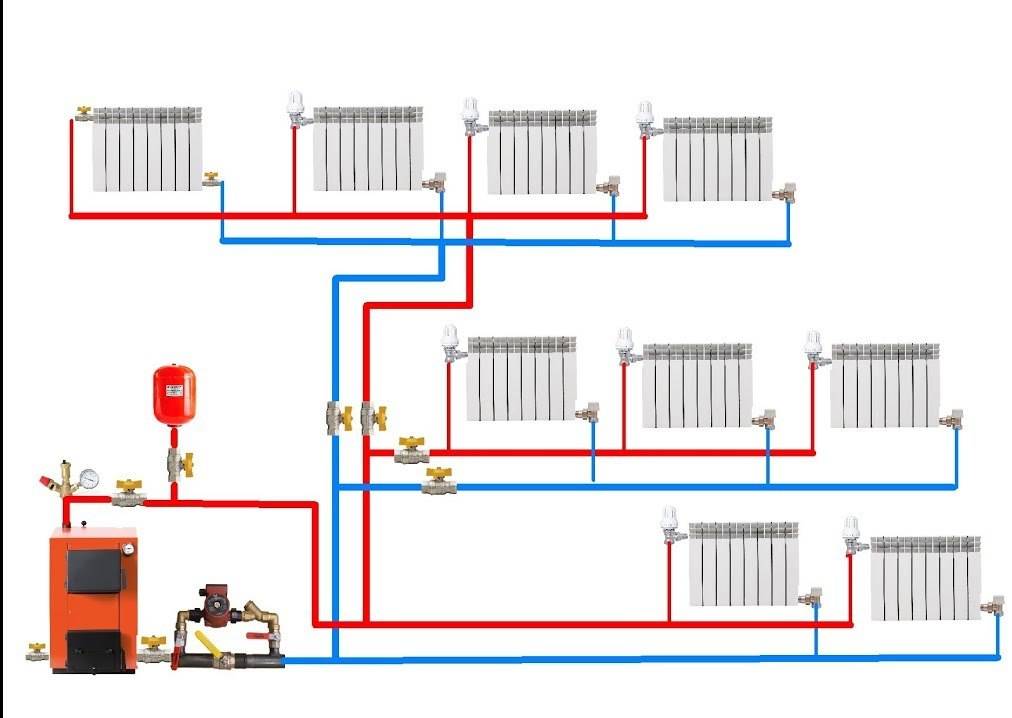

Двухтрубная система отопления

Расширительный бак – обязательный атрибут автономной отопительной системы, который позволяет компенсировать тепловое расширение жидкости в замкнутом контуре. Без этого элемента при нагреве теплоносителя трубы лопнули бы из-за увеличения давления.

Открытая система

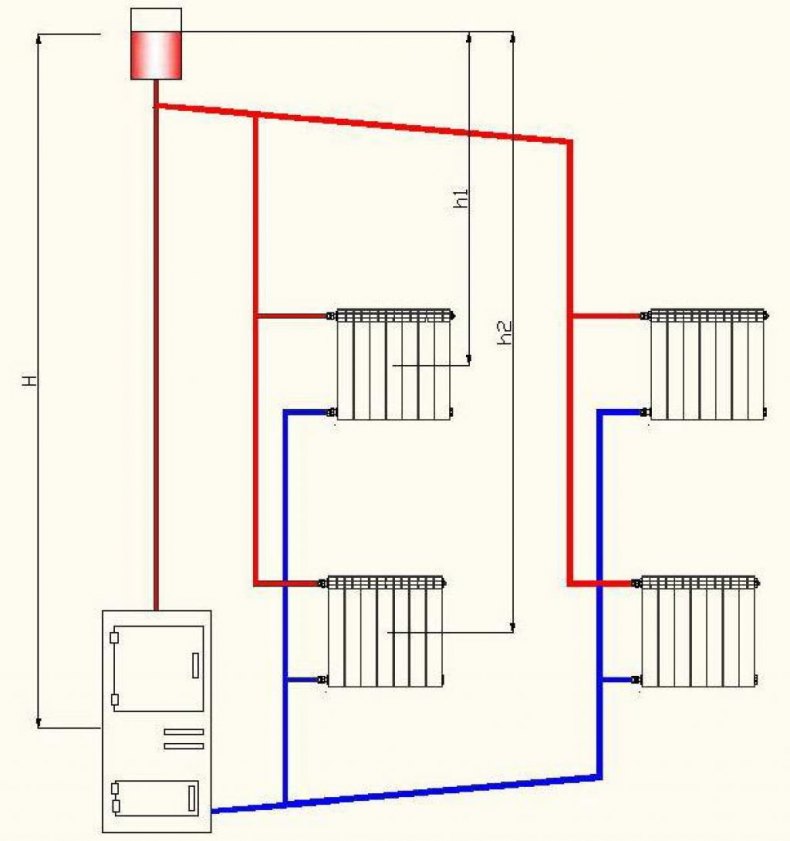

Схема с открытым расширительным баком

В данном случае расширительный бак представляет собой негерметичную емкость (обычно с крышкой), которую требуется установить в верхней точке контура. Чаще всего элемент монтируют на чердаке дома или под потолком. Так как жидкость постепенно испаряется, необходимо регулярно проверять ее уровень и подливать из емкости или специально проведенного крана. При недостатке воды в системе теплоноситель может перегреться и вскипеть.

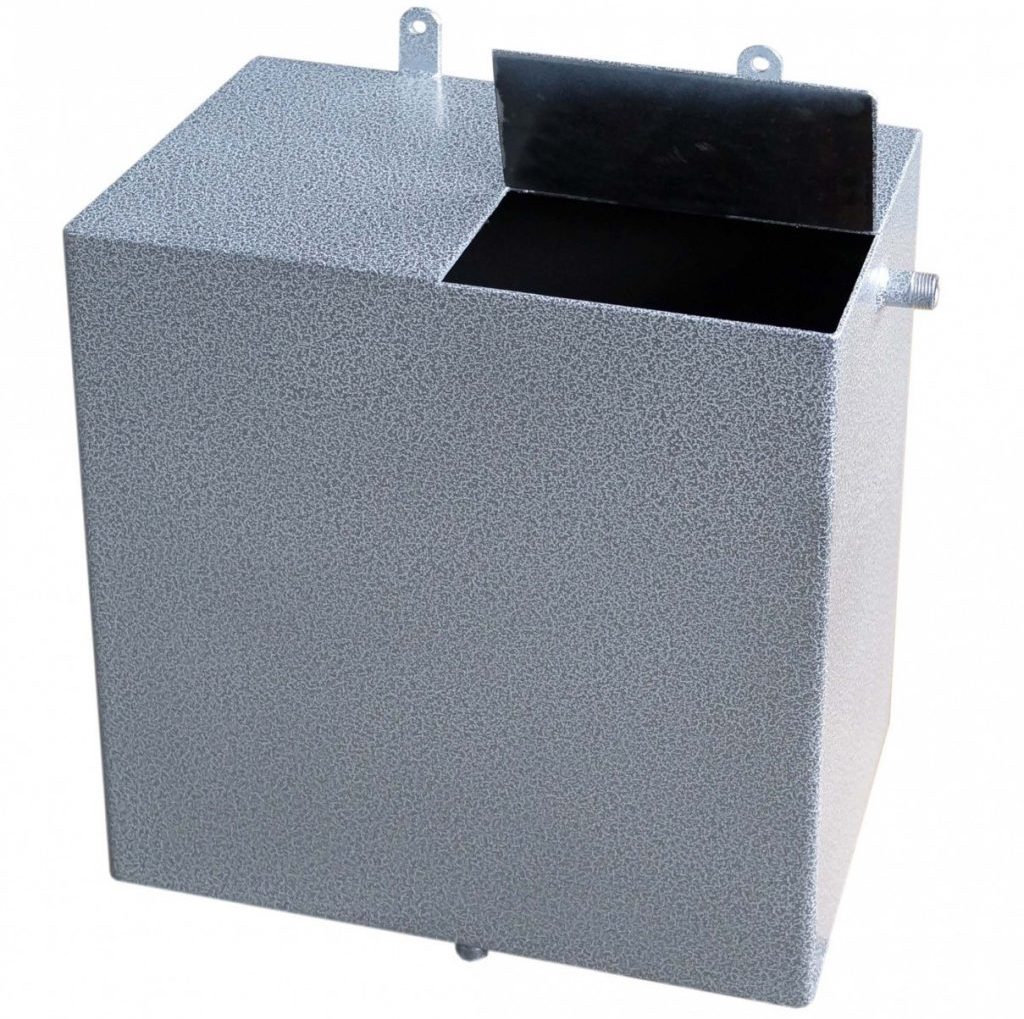

Расширительный бак открытого типа

Использование открытого расширительного бака:

• делает невозможным использование антифриза вместо воды, так как при его испарении выделяются опасные для здоровья вещества
• ограничивает выбор радиаторов отопления – не рекомендуется использовать стальные, поскольку в теплоноситель свободно проникает кислород, способствующий быстрой коррозии металла

Закрытая система

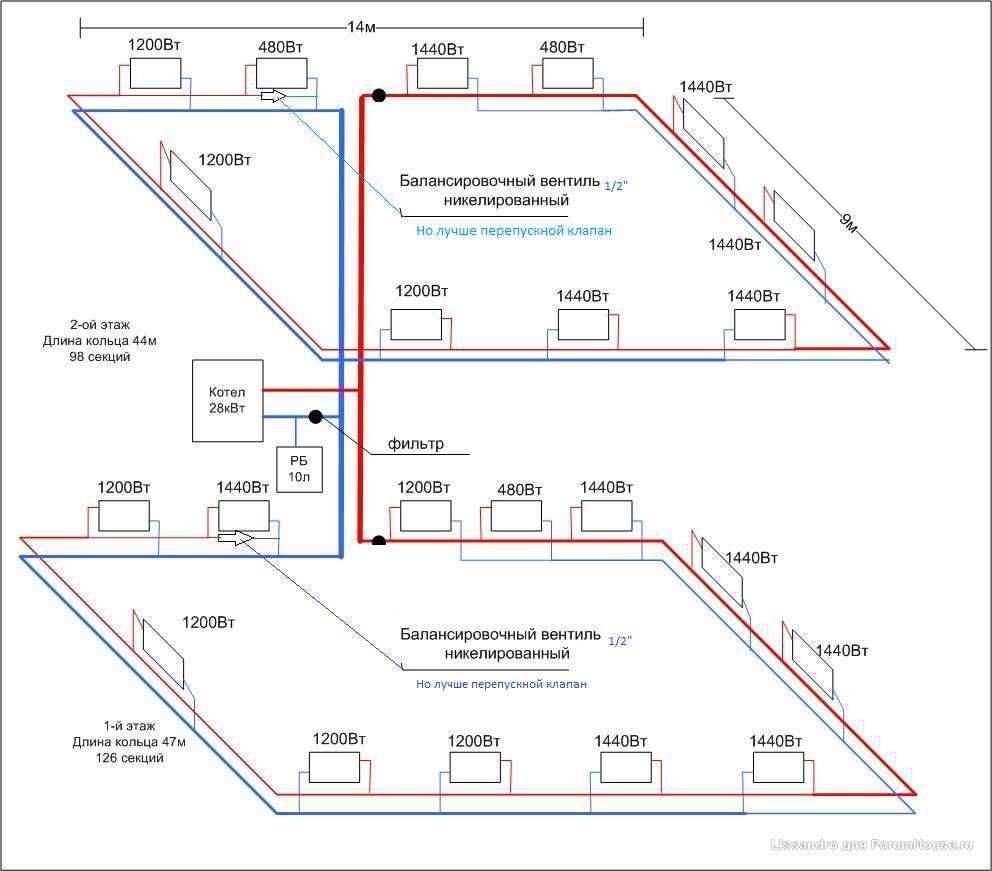

Двухтрубная закрытая отопительная система

Расширительный бак для закрытой системы представляет собой емкость с эластичной мембраной внутри. Теплоноситель расширяется, заставляя растянуться мембрану – при этом сжимается воздух в оставшейся части герметичного бака. При остывании жидкости мембрана возвращает свою форму.

Такая конструкция эффективно компенсирует резкое повышение или понижение давления в контуре. Это предотвращает выход из строя оборудования, продлевает сроки его эксплуатации.

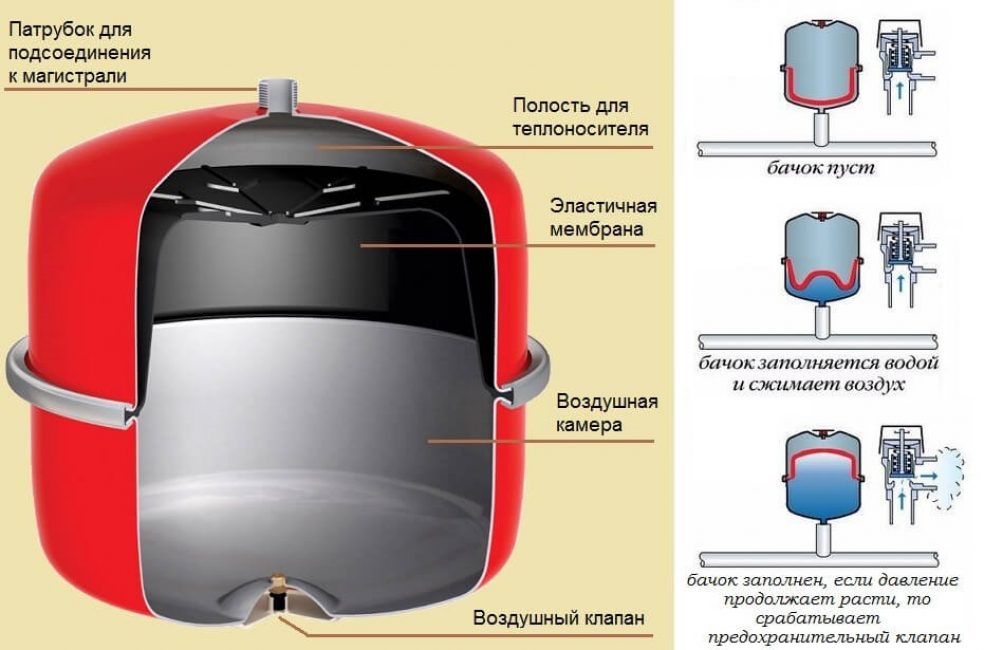

Мембранный расширительный бак

Установка мембранного расширительного бака удорожает отопительную систему, но делает ее более надежной, удобной и эффективной. Такой бак можно смонтировать в любом подходящем месте, он не требует постоянных ревизий,  позволяет выбрать любой тип радиатора и вид теплоносителя – воду или антифриз. Использование антифриза дает возможность не бояться перемерзания трубопровода, если в мороз котел перестанет работать.

Поэтапный бюджетный ремонт в новостройке своими руками. Секреты экономии и полезные рекомендации для новичков (Фото & Видео)

Куда обратиться за установкой?

Наша компания профессионально занимается установкой отопительных систем в зданиях разного назначения. Мы рекомендуем сделать заказ на комплексное оказание услуг. В него войдут:

1. Создание проекта отопительной системы для конкретно указанного помещения (здания, промышленного объекта). Наши специалисты проведут полный анализ площадей и рассчитают количество необходимого тепла. Они не допустят ошибок в расчетах, так как в противном случае система будет некорректно работать. Мы не хотим, чтобы наши клиенты дополнительно оплачивали ремонтные работы. Поэтому делаем все точно, качественно и в положенный срок.
2. Приобретение необходимых комплектующих. Эту заботу мы тоже готовы взять на себя. Мы давно работаем с надежными поставщиками высококачественных материалов для отопительных сетей. Заказчик сам выберет модель котла, радиаторов, трубопроводной арматуры. Наши мастера все привезут и установят в оговоренные сроки.
3. Установка котла в частном доме. Проводится после окончания подготовительных работ. Мы установим и наладим работу каждого элемента, проведем опрессовку и гидравлические испытания.

Мы гарантируем качественное исполнение всех работ. На отопительную систему выдается технический паспорт с указанием способа разводки, марок комплектующих и других технических характеристик.

Многолетний опыт мастеров нашей компании позволяет им быстро и эффективно справляться с любой проблемой. С нами сотрудничают промышленные предприятия с развитой инфраструктурой и владельцы частных загородных коттеджей. Мы устанавливаем отопительные системы в домах разной направленности: торговых точках, жилых помещениях, административных зданиях. Сотрудничая с нами, клиенты экономят время и финансовые средства.

Мы рекомендуем после установки системы отопления заключить с нашей компанией договор на сервисное обслуживание. Периодический технический осмотр поможет продлить срок эксплуатации системы. В обслуживание также входит проведение текущих и капитальных ремонтов. Мы оперативно реагируем на каждый звонок наших постоянных клиентов. Мы не завышаем цены, а делаем их оптимальными для каждого заказчика.

Важные нюансы

Монтаж нужно начинать с установки отсекающего вентиля и фильтра на водопровод. Это поможет проходить через агрегат только очищенной жидкость, что в свою очередь значительно продлит эксплуатационный срок.

Вентиль необходим для ситуации, когда нужно закрыть подачу воды для замены фильтра, очистки системы или ремонта.

После этого подсоединяются патрубки системы обогрева и горячей воды. Здесь тоже нет ничего сложного. Сначала подключаются отсекающие краны, а затем происходит соединение с котлом.

Домашний настенный котел обязательно оснащен насосом, который обеспечивает равномерный прогрев всех радиаторов в помещении. Это устройство нуждается в особенной обвязке. Настенные модели энергозависимы, а потому любое отключение тока моментально снижает эффективность работы. Напольные модели способны работать без подобных насосов, так как для них предусмотрены специальные элементы для создания естественного давления.

Важное правило – последней подсоединяется газовая труба. Для котла желательно найти такое расположение, чтобы он находился ближе именно к источнику топлива. Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным

Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам

Дело в том, что хоть и можно подсоединять газ с помощью специального шланга, тем не менее он не может быть слишком длинным. Желательно к месту монтажа установки подвести трубу. Это, наверное, единственное, что лучше доверить специалистам.

Первое, что нужно установить на подводе газа – кран. Кроме того, здесь тоже нужно подумать про фильтр. Самым эффективным считается сетчатый.

Также важно заранее вспомнить про дымоход. Если речь идет о собственном доме, конечно же идеальным вариантом будет коаксиальная модель. Для этого в ближайшей стене проделывается отверстие под дымоотвод

Такая система выводится горизонтально

Для этого в ближайшей стене проделывается отверстие под дымоотвод. Такая система выводится горизонтально.

Для напольного агрегата лучше использовать обычную установку, которая проводится за пределы крыши. Дело в том, что подобные агрегаты обладают огромной мощностью и соответствующим количеством продуктов горения, справиться с которыми сможет только вертикальный дымоотвод. Желательно, он не должен иметь минимальное количество поворотов. При этом необходимо сделать так, чтобы он выступал минимум на полметра от высочайшей точки крыши.

на первый взгляд является сложной инженерной системой. При этом подключить его могут не только специалисты высочайшего класса. Это по силам и обычным обывателям. Главное соблюдать некоторые основные правила.

Особенности монтажа

Двухконтурные котлы, представленные на современном рынке, – это по-настоящему технологичные устройства, оснащенные многочисленными датчиками, механизмами и электроникой, контролирующей рабочие параметры, что гарантирует безопасность, постоянно поддерживает показатели на заданных ранее отметках. Если говорить о балансе между экономичностью и мощностью, оптимальным вариантом выглядит газовый котел. При монтаже оборудования рекомендуется придерживаться следующих инструкций:

• Отопительный котел ставится в отдельном помещении, минимально допустимая площадь которого – 4 квадрата. В обязательном порядке оборудуются дверные и оконные проемы, благодаря которым достигается необходимый уровень вентиляции.
• Для проведения отделочных работ применяются исключительно разрешенные материалы, не поддерживающие горение.
• Поступление воздуха, необходимого для корректной работы горелки, происходит посредством продушины, постоянно остающейся открытой.
• Отвод продуктов сгорания происходит через дымоход. Одной лишь вентиляционной системы не хватит, возникает опасность того, что опасные вещества окажутся в жилых комнатах.
• Непосредственно под котел кладется металлический лист или иной негорючий материал площадью, по меньшей мере, квадратный метр.
• Минимальный порог давления при опрессовке системы – 1.8 бар.

Общий принцип работы

Схема работы любой системы отопления заключается в преобразовании энергии сгоревшего газа, твёрдого (жидкого) топлива или электричества в тепловую. По трубам нагретая вода (антифриз) поступает в радиаторы, где отдаёт тепло в пространство.

Гравитационная система

Уклон труб при естественной циркуляции в отопительной системе

В основе функционирования лежат законы физики. Если контуры предусматривают естественное движение воды, то такая схема называется гравитационной.

Сделать контур тёплого пола в гравитационных системах без применения дополнительных насосов крайне трудно. Перепад труб в полу на несколько миллиметров приводит к завоздушиванию и прекращению движения теплоносителя.

Плотность нагретого теплоносителя ниже, чем холодного. За счёт разности плотности вода/антифриз из котла по подающему стояку (диаметр 60 – 80 мм) поднимается вверх. В верхней части всей системы устанавливают расширительный бачок открытого или закрытого типа.

По периметру помещений второго этажа прокладывают верхний контур разводки. Трубу диаметром 40-50 мм монтируют с уклоном 2 -3 см на метр длины. В местах установки радиаторов в разводку вваривают трубы диаметром 16 – 25 мм. По ним жидкость стекает в радиаторы. Затем теплоноситель поступает в батареи на первом этаже.

На уровне котла или немного ниже по периметру здания прокладывают нижний контур (обратку), в который собирается охлаждённая вода.

Схема находит применение в местах, где часто отключают электроэнергию, необходимую для работы насосов. Газовые котлы в этом случае оборудованы энергонезависимым приборами безопасности.

Эта же схема нужна для систем с котлами на твёрдом топливе. В случае отключения электричества циркуляция прекращается, а дрова/уголь продолжают нагревать воду. Остановить работу твердотопливного котла можно только быстро убрав горящее топливо, что крайне проблематично. Возникает повышенное давление, способное разрушить трубы и радиаторы.

Инерционность отопительной системы – как ее повысить?

Инерционность тепла в отопительной системе всегда можно усилить, увеличить, притом, самостоятельно – то есть без обращения к специалистам. Это можно сделать несколькими методами, которые перечислим ниже:

1. Выбрать контурные трубы с увеличенным сечением;
2. Выбрать чугунные радиаторы отопления вместо алюминиевых. Во-первых, чугун лучше держит тепло и дольше его отдает, во-вторых, как правило, чугунные батареи характеризуются расширенным объемом своих секций, что повышает уровень теплопроводности, а также уровень теплоемкости самого материала. Бытует мнение, будто все чугунные радиаторы – некрасивые. Но это не совсем так. Да, конечно, если выбрать традиционные радиаторы советского дизайна, которые, на удивление, до сих пор производятся, то о красоте инженерных сетей можно забыть. Но сегодня на рынке есть широкий ассортимент чугунных батарей современного дизайна, которые отлично впишутся в актуальные интерьерные решения пространств.
3. Наладить систему отопления строения с использованием сразу двух котлов. Часто бывает так, что второй или третий этаж загородного дома используется только временами, например, когда приезжают гости. То есть протопка таких помещений ежедневно не требуется. В таких случаях оптимальным выбором будет применение сразу двух котлов отопления и однотрубными отдельными контурами – независимыми друг от друга для каждого отдельно взятого этажа. Таким образом, один котел (сверху) может использоваться в режиме экономии почти все время, поддерживая заданную температуру в, например, 5 градусов тепла. А основной котел будет поддерживать комфортную температуру в тех помещениях дома, где это требуется.

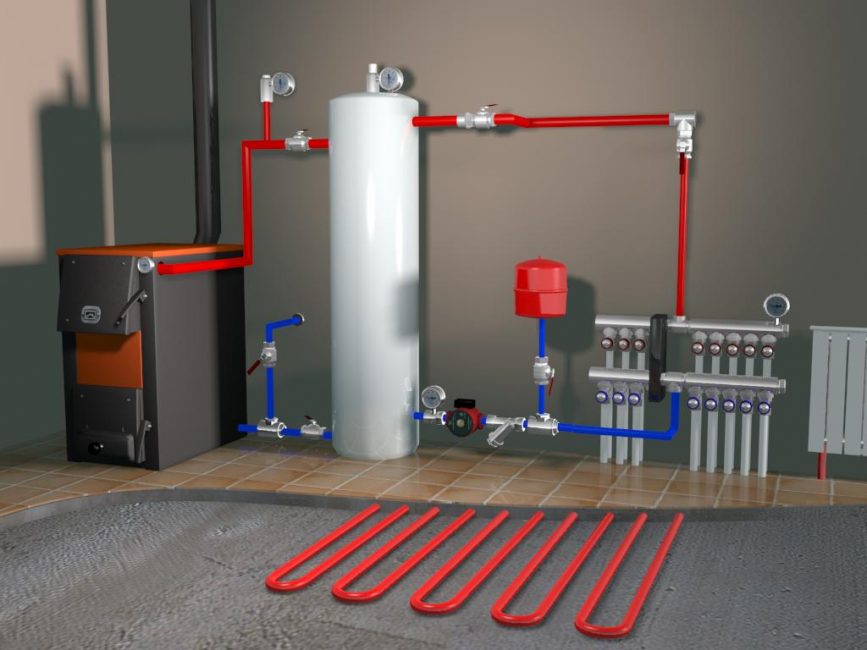

4. Улучшить обогревательную систему дома и усилить инерционность тепла можно также с помощью аккумулятора тепла – специального накопительного бака, который по своей сути является емкостью, резервуаром для горячей воды от 300 до 2000 литров вместимостью с двумя патрубками соединения. Для того, чтобы избежать тепловые потери, бак рекомендуется тепло изолировать как можно лучше. Данный бак нужен для того, чтобы накапливать внутри себя большие массы горячей воды и как можно дольше поддерживать ее температуру. В тех случаях, когда работа котельного оборудования будет приостанавливаться, теплая вода будет поступать на нужды отопления из накопительного бака. Чем больше будет литраж бака, тем медленнее будут остывать подключенные к системе батареи и радиаторы.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Уточнение: одноконтурные котлы тоже могут использоваться для нагрева воды в накопительной емкости путем косвенного нагрева — когда теплоноситель отдает часть своего тепла, проходя через вторичный теплообменник внутри теплоизолированной емкости. Ключевое отличие двухконтурного котла — в непосредственной передаче тепловой энергии от сгорающего топлива горячей воде.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления. Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Котел греет или теплоноситель, или горячую воду. Одновременная работа двух контуров невозможна.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Однако: при проектировании системы отопления для одноэтажного дома не будет лишним заложить в проект возможность работы отопления за счет естественной циркуляции. Просто на случай длительного отключения электричества.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

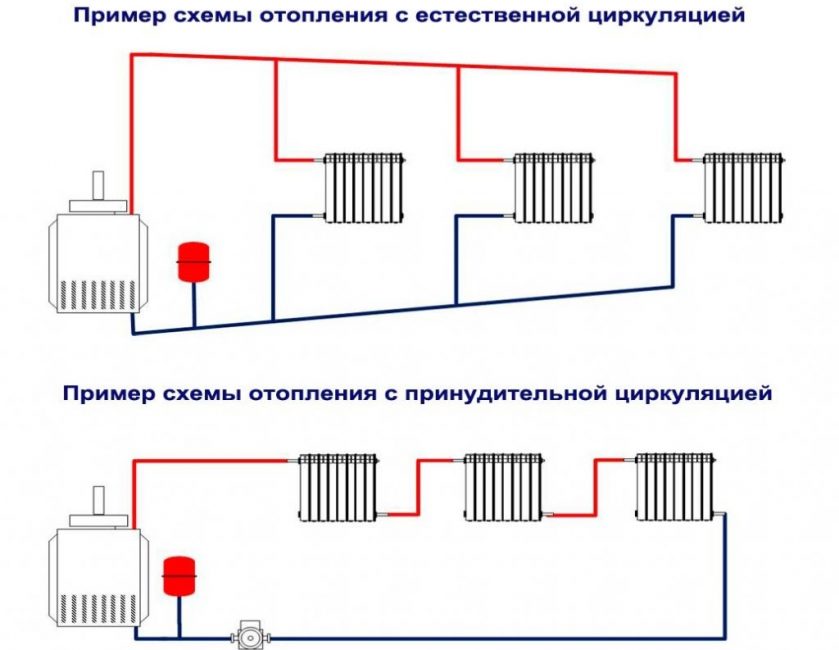

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как правильно установить настенный котел

Перед монтажом распакуйте теплогенератор и проверьте комплектность аппарата. Убедитесь, что штатный крепеж подойдет к вашим стенам. Например, под газобетон необходимы специальные крепления, обычные дюбели не годятся.

Соблюдаем такой порядок работ:

1. Наметьте на стене контур отопительного агрегата. Убедитесь, что соблюдены технологические отступы от строительных конструкций или других поверхностей: 0.5 м от потолка, снизу – 0.3 м, по бокам – 0.2 м. Обычно производитель приводит схему с размерами в инструкции по эксплуатации.
2. Для турбо котла с закрытой камерой подготавливаем отверстие под коаксиальный дымоход. Сверлим его под уклоном 2–3° в сторону улицы, чтобы образующийся конденсат вытекал наружу. Процесс установки такой трубы подробно описан нами отдельно.
3. В комплекте с теплогенератором идет бумажный установочный шаблон с намеченными отверстиями. Приложите эскиз к стене, выровняйте с помощью строительного уровня, зафиксируйте схему скотчем.
4. Точки сверления лучше сразу накернить. Снимите шаблон и проделайте отверстия глубиной 50–80 мм. Следите, чтобы сверло не уходило в сторону, такое случается на кирпичных перегородках.
5. Установите в отверстия пластиковые пробки, вкрутите подвесные крюки на максимальную глубину, пользуясь пассатижами. Вдвоем с помощником аккуратно подвесьте аппарат.

Размечая отверстия в деревянной бревенчатой стене, проследите, чтобы крепление оказалось на гребне бревна. Крюки вкручивайте прямо в дерево, без пластиковых пробок.

Watch this video on YouTube

Особенности системы

Двухконтурная система представляет собой двухтрубную разводку. Трубы протягиваются по всему периметру дома, по всем его комнатам. В каждой комнате устанавливается нужное количество радиаторов. Обе трубы присоединены к радиаторам. По одной течет горячая вода, по другой отводится остывающая. Остывший теплоноситель возвращается в котел для последующего нагрева. В качестве теплоносителя используется вода. Следует учесть, что в случае отъезда в зимний период или бездействия нагревательного котла во время заморозков, воду из труб следует слить. Эта процедура обычно проводится на дачах в конце сезона, когда семья уезжает в город.

Монтаж газового котла

Начнем с установки напольного агрегата. Если это мощный котел с достаточно большим весом, то под него обязательно сооружают фундамент в виде плиты или постамент. Важная составляющая фундамента – ровная, горизонтальная верхняя плоскость. Главное – это выставить сам котел по горизонтали, чтобы не было больших перекосов.

Настенный прибор навешивается на специальные кронштейны, которые обычно приходят в комплекте с агрегатом. Чтобы правильно провести монтаж этого прибора, надо точно по горизонтали установить и прикрепить к стене сами кронштейны. Сделать это несложно, если вы умеете пользоваться нехитрыми инструментами: отвесом и уровнем. Крепление производится на саморезы или металлические дюбеля, поэтому перфоратор вам понадобится обязательно.

Монтаж газового котла своими руками – дело не самое сложное. Поэтому этот этап подключения можно провести самостоятельно, если хотите сэкономить.

Все же остальные операции, если вы не специалист, лучше поручить профессионалам. Особенно это касается подключения газовой трубы.

Пять патрубков подключения: 2 – отопление, 2 – ГВС, 1 – газ

Ничего сложного в подключении прибора к магистрали подачи природного газа нет, но таков закон, который должен выполняться обязательно. Не занимайтесь самодеятельность, которая приведет к неприятностям, где минимальная из них – штраф. К тому же придется оформлять все документы и платить за проведенные вами работы, как будто их сделали мастера. Так что эта экономия мнимая.

Котел с бойлером
