Разновидности схем разводки отопления в многоэтажном доме

Требующаяся документация

Оформление бумаг является самой сложной частью перехода на автономное отопление, занимающее достаточно много времени.

Нужно собрать и подготовить массу различных документов и справок, а само принятие решения может затянуться на достаточно долгий срок.

Нужно тщательно изучать список необходимых бумаг, так как в каждом случае пакет документов, которые необходимо предоставить, сугубо индивидуален. Как и получение любого иного разрешения, этот процесс может потребовать огромных затрат не только времени, но и сил.

Но все усилия не пройдут даром, ведь установка индивидуальной котельной после получения разрешения окажет серьезное положительное влияние на состояние дома в целом, не говоря уже о серьезной экономии, которую обеспечит автономная система отопления жилого дома.

В среднем, вся процедура оформления документов занимает полтора месяца, но этот срок может и растянуться, все зависит от работы различных служб. Поэтому лучше всего заниматься подготовкой бумаг заранее, задолго до наступления холодов, чтобы успеть перейти на новую систему. Не стоит рисковать и затягивать с этим решением, так как мало кого из жильцов обрадует перспектива остаться зимой без отопления.

Резюмируя все вышесказанное, нужно отметить, что индивидуальные системы отопления гораздо более выгодны для жителей домов, нежели централизованные.

Они позволяют контролировать количество энергии, которое потребляется при выработке тепла, и регулировать уровень температуры в теплосетях. Во многих новостройках заранее предусмотрено наличие собственной котельной.

Как правильно запустить отопление в многоквартирном доме Газовое отопление в многоквартирном доме Оплата за отопление в многоквартирном доме

Терминология

Сначала чтобы не было путаницы определимся с терминами.

Элеваторный, либо тепловой узел — место, где сосредоточено управление отопительной системой и горячим водоснабжением дома либо его части.

Помимо этого: элеваторный узел приводит давление и температуру теплоносителя к оптимальным для работы отопительной системы показателям. Так, перепад между подающей и обратной нитками автострады достигает 4 кгс/см2, одновременно с этим для циркуляции воды через батареи достаточно перепада в 0,2 кгс/см2.

• Водоструйный элеватор — главный элемент элеваторного узла, камера смешения, в которой более тёплая вода с подачи смешивается с вовлекаемой в повторную циркуляцию водой обратки.
• Подсос — труба, соединяющая подачу и обратку в элеваторном узле. Через нее более холодная вода обратного трубопровода поступает на повторный цикл циркуляции.
• Розлив (лежневка) — горизонтальная труба, подающая теплоноситель от элеваторного узла к стоякам.
• Стояки — вертикальные участки системы отопления, подающие воду конкретно к отопительным устройствам.
• Подводки — трубы, соединяющие стояк с батареей.

Итак, какие конкретно схемы разводки систем отопления смогут употребляться в многоквартирных зданиях? Какие конкретно элементы они включают?

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать. Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Как грамотно выполнить подключение батарей отопления — схемы и способы

Если в доме красиво, но холодно, жить в нем будет не очень комфортно. Поэтому сборка инженерных коммуникаций — дело очень ответственное. Если она осуществляется самостоятельно, специалисты рекомендуют сначала максимально подробно изучить все особенности монтажа. Мы же поговорим о том, как подключить радиатор и какую схему выбрать для максимальной его теплоотдачи.

Перед тем как говорить о вариантах подключения радиаторов. стоит остановиться на существующих схемах отопления, выборе наиболее удачного места для установки радиатора, а также на описании способов циркуляции теплоносителя

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

Схема отопления многоэтажного дома

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Виды отопительных схем: слева – проточная; справа – с байпасом

1. Котел. Выполняет нагрев теплоносителя.
2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

• площадь многоквартирного дома;
• удаленность от котельной;
• тип трубопровода;
• диаметр трубопровода;
• мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Отопление многоквартирных жилых домов

Отопление многоквартирных домов, в большинстве случаев, осуществляется по централизованной схеме. Постоянно развиваются и вводятся в эксплуатацию новые системы, являющиеся более современными и технологичными, но именно проверенный годами метод подачи тепла в дома остается самым распространенным и востребованным.

За долгое время использования централизованного отопления оно доказало свою эффективность и, при бесперебойном функционировании, имеет право на существование.

Данная схема отличается от иных вариантов тем, что тепло производится за пределами дома и поставляется в квартиру с помощью сложной системы коммуникаций. Это очень сложный механизм, расположенный на внушительной площади и обеспечивающий отопление во многих зданиях одновременно.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики.  А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Способы циркуляции воды в системах отопления

Движение жидкости по замкнутому контуру (контурам) может происходить в естественном или принудительном режиме. Вода, нагретая отопительным котлом, устремляется к батареям. Эту часть контура отопления называют прямым ходом (током). Попав в батареи, теплоноситель остывает, и направляется обратно в котел для нагрева. Этот промежуток замкнутого маршрута называют обратным ходом (током). Для ускорения циркуляции теплоносителя по контуру применяют специальные циркуляционные насосы, врезаемые в трубопровод на «обратке». Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие подобного насоса.

Естественная циркуляция теплоносителя

При естественной циркуляции движение воды в системе идет «самотеком». Это возможно за счет физического эффекта, проявляющегося при изменении плотности воды. Горячая вода имеет меньший показатель плотности. Жидкость, идущая по обратному ходу, имеет большую плотность, а потому легко вытесняет уже нагревшуюся в котле воду. Горячий теплоноситель устремляется вверх по стояку, а далее распределяется по горизонтальным магистралям, проведенным под небольшим уклоном, составляющим не более 3-5 градусов. Наличие уклона и позволяет двигаться жидкости по трубам самотеком.

Схема отопления, основанная на естественной циркуляции теплоносителя, является самой простой, а потому ее легко реализовать на практике. К тому же в этом случае не требуется наличие других коммуникаций. Однако подходит этот вариант лишь для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести и необходимость монтажа труб большего диаметра, а также низкое давление в системе.

Схема автономной системы отопления дома с естественной циркуляцией воды (теплоносителя). Трубопровод прокладывается под уклоном, составляющим не более 5 градусов

Принудительная циркуляция теплоносителя

В автономных отопительных системах с принудительной циркуляцией воды (теплоносителя) по замкнутому контуру присутствует в обязательном порядке циркуляционный насос, который обеспечивает ускоренный ток нагретой воды к батареям, а остывшей – к нагревательному прибору. Движение воды возможно из-за разности давлений, возникающей между прямым и обратным током теплоносителя.

При монтаже данной системы не требуется соблюдать уклон магистрали трубопровода. В этом заключается преимущество, а вот существенный недостаток кроется в энергозависимости такой отопительной системы. Поэтому на случай отключения электричества в частном доме должен быть генератор (мини-электростанция), который обеспечит функционирование системы отопления в экстремальной ситуации.

Схема организации системы отопления дома, в которой циркуляция теплоносителя обеспечивается циркуляционным насосом, врезаемым в трубопровод обратного тока

Схему с принудительной циркуляцией воды в качестве теплоносителя можно использовать при монтаже отопления в доме любой площади. При этом выбирается насос подходящей мощности и обеспечивается его бесперебойное электропитание.

Особенности выбора схемы разводки систем отопления

Желательно делать выбор схемы разводки систем отопления на этапе проектирования строительства дома. Но это оптимальный вариант, а на практике усовершенствовать отопительную конструкцию можно и в процессе эксплуатации строения в любое время.

Если в населенном пункте в районе расположения собственного дома проходит теплотрасса централизованного теплоснабжения, то правильным решением будет подключение к ней. Если такая магистраль отсутствует или нет возможности пользоваться услугами поставляющих тепло организаций, тогда необходимо обустроить автономную систему обогрева.Среди факторов, влияющих на эффективное функционирование отопительного оборудования, наибольшее значение имеет:

Как показывает практика, разработка проектно-сметной документации, разводка батарей отопления, приобретение необходимого оборудования желательно доверить специалистам в сфере теплотехники, имеющим соответствующее образование и уровень квалификации. Безусловно, услуги профессионалов стоят денег и немалых, но данная статья расходов, непременно окупится, поскольку замена элементов неработающей отопительной конструкции обойдется гораздо дороже.

Как перейти на автономную подачу тепла

В многоквартирном доме переход на индивидуальное теплоснабжение и создание собственной котельной осуществляется после проведения общедомового собрания.

После принятия положительного решения большинством голосов, необходимо приступать к оформлению необходимых бумаг, закупке оборудования и, после получения разрешений, к монтажу конструкции.

Если в доме заранее было предусмотрено расположение котельной, то не должно возникнуть проблем с документальной стороной вопроса. В ином случае, может потребоваться больше времени и усилий.

Сначала нужно приобрести отопительный котел с камерой сгорания закрытого типа. Если периодически возникают проблемы с подачей горячей либо холодной воды, то необходимо установить контур горячей воды.

Тип котла может быть любым. Наиболее оптимальным решением считается установка модели из полипропилена

В любом случае, важно учитывать особенности дома. Нужно не забыть о запорной арматуре, с помощью которой осуществляется регулировка циркуляции горячей воды

Существует несколько вариантов подключения радиаторов к системе подачи тепла, обеспечивающих циркуляцию горячей воды по всем радиаторам в квартирах.

Однотрубная схема отличается малой стоимостью, но устанавливать ее не всегда уместно. Такой способ рассчитан на обогрев небольших помещений.

Двухтрубная схема наиболее распространена, она позволяет организовать циркуляцию воды таким образом, что в теплоносителе и непосредственно в радиаторах она всегда будет горячей, а остывшая вода будет отводиться через возвратный канал, так называемую «обратку».

Также стоит отметить еще одно немаловажное преимущество – двухтрубный водяной контур позволяет регулировать температуру в радиаторах с помощью установки термостатов, что обеспечивает поддержание необходимого уровня нагрева батареи в каждой квартире индивидуально. Существует также лучевой способ разводки труб

Главное его достоинство состоит в том, что лучевое отопление позволяет регулировать температуру каждого радиатора в отдельности. Это способствует серьезной экономии топлива в котельной и, как следствие, снижению финансовых затрат

Существует также лучевой способ разводки труб. Главное его достоинство состоит в том, что лучевое отопление позволяет регулировать температуру каждого радиатора в отдельности. Это способствует серьезной экономии топлива в котельной и, как следствие, снижению финансовых затрат.

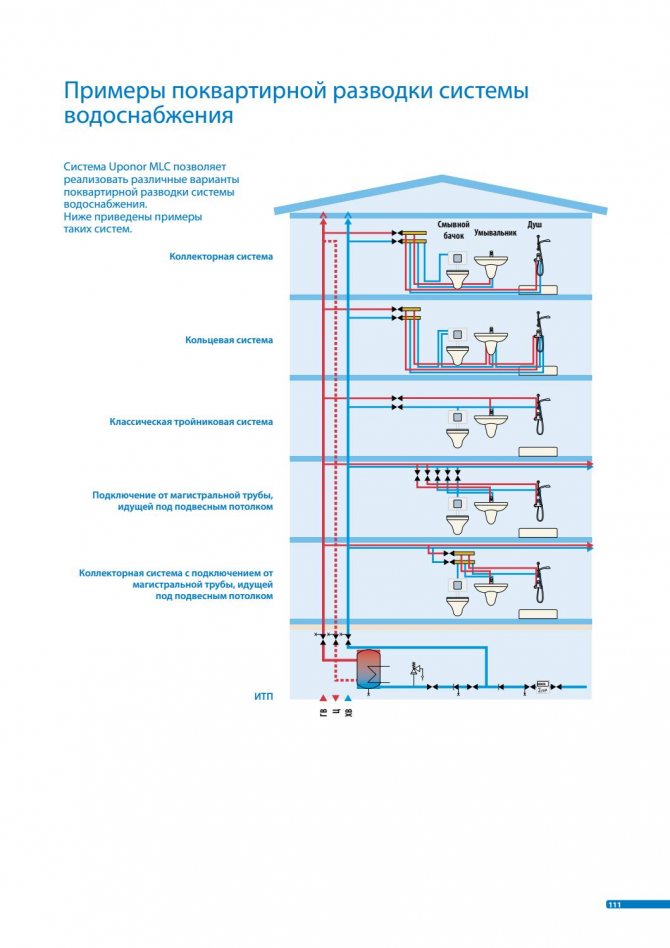

ГВС и схема теплоснабжения

Схема горячего водоснабжения в многоквартирном доме может быть реализована двумя принципиально разными способами:

1. Она использует воду из магистрали холодного водоснабжения и нагревает ее теплом из автономного источника. Это может быть установленный в квартире бойлер, газовая колонка или теплообменник, использующий для нагрева теплоноситель из местной котельной или ТЭЦ;

Система ГВС при закрытой схеме теплоснабжения (без отбора воды из теплотрассы)

Она подает потребителю воду непосредственно из теплотрассы. Именно такая схема водоснабжения многоэтажного дома реализована в абсолютном большинстве жилых и административных зданий советской постройки, составляющих 90% жилого фонда на просторах нашей великой и необъятной

В дальнейшем мы сосредоточим свое внимание именно на ней.

Элеваторный узел с ГВС (черные врезки)

Дополнительную информацию уважаемый читатель сможет найти в видео в этой статье.

Отказ и обрезка отопления в квартире

Отказ от центрального отопления – самый сложный этап установки индивидуального котла. Впрочем, не желая мириться с политикой местных теплосетей, некоторые решают вовсе отрезать центральное теплоснабжение квартиры в многоквартирном доме, не устанавливая при этом собственный котел.

Согласно п. 6 Правил, утв. , отопительная система (стояки, обогревающие элементы, любое другое оборудование на магистрали), даже если она проходит через конкретную квартиру, является общим имуществом жильцов.

Эта единая система предназначена для обогрева всего дома, а не одной лишь квартиры. Поэтому вмешательство в общедомовые коммуникации возможно лишь с согласия всех собственников жилых помещений. На практике же мало кто из соседей согласится на такую обрезку, ведь это может вызвать разбалансировку и нарушение работы всей системы.

Единственный шанс отрезать батареи – получить решение суда о том, что внутридомовая система отопления не является общей собственностью жильцов.

Какие документы потребуются для обрезки

Чтобы суд разрешил обрезку и переустройство системы, помимо искового заявления и прочих стандартных бумаг инициатор должен предоставить:

• техпаспорт и правоустанавливающие документы на жилье;
• согласие жильцов всего дома на вмешательство в отопительную систему либо доказательство того, что она не является общей собственностью жильцов;
• заключение специализированной экспертной организации о технической возможности переустройства отопительной системы;
• проект теплоснабжения дома с учетом изменений, которые будут внесены после обрезки;
• расчет остаточного обогрева от стояков и лежаков.

Процедура отключения

Если суд примет положительное решение, процедура обрезки будет выглядеть следующим образом:

• обрезка радиаторов со сваркой и срезанием всех подводок;
• врезка перемычки в стояки;
• если это квартира верхнего этажа, перенос перемычки между парными стояками к соседям снизу;
• тщательная изоляция стояка по всей его протяженности в квартире;
• составление сотрудником теплосети акта об отключении от центрального отопления и расторжение договора на предоставление тепла.

Даже в случае обрезки батарей владелец жилья обязан предоставлять слесарям доступ к стоякам.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).
