Выбор варианта расположения
Существует три основных варианта размещения шибера в дымоходе:
- крепление «труба в трубу»;
- размещение в каминной топке;
- установка в трубе вентиляции.

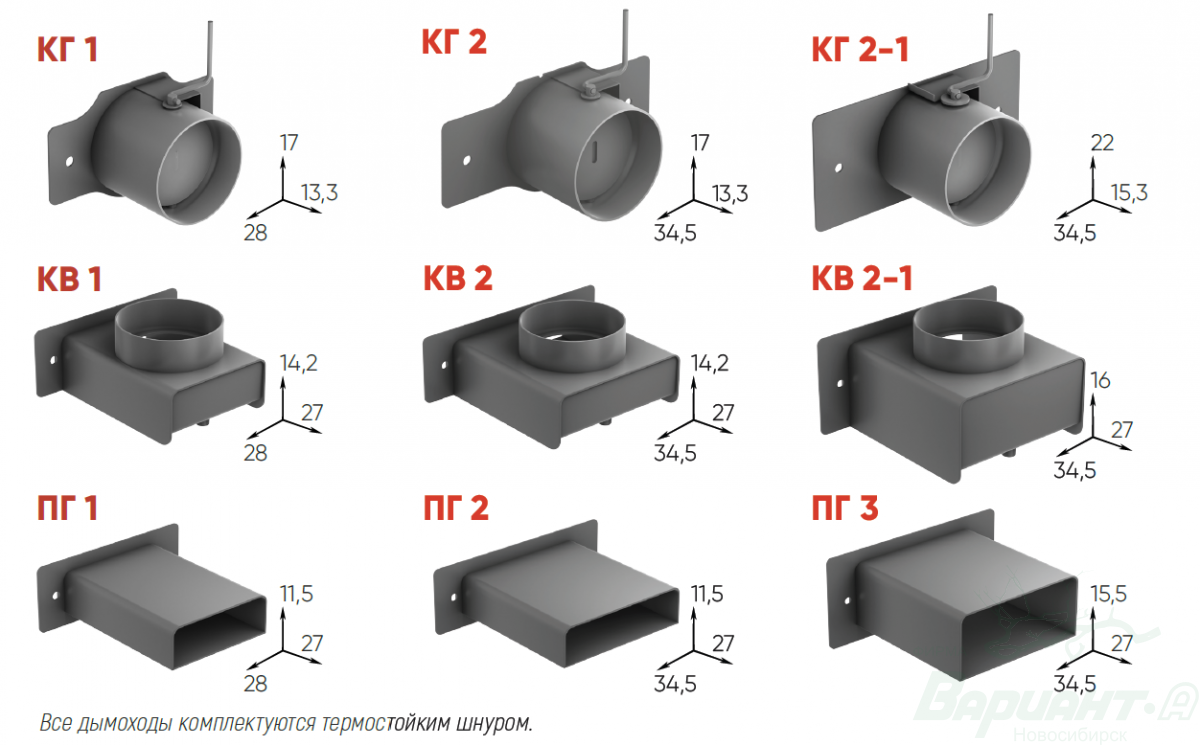

Кирпичный дымоход с шиберной заслонкой
Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.
Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.
Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.
Рекомендуем: Утепление потолка в бане своими руками — несколько доступных способов
Особенные виды шиберных задвижек и их конструкция
Классификация шиберных задвижек на клиновые и ножевые не совсем отвечает действительности. Кроме этого, вида признаков по типу рабочего органа есть еще как минимум два вида признаков, по которым классифицируют эти виды арматуры.
Первая классификация связана с конструкцией рабочего органа — встречаются задвижки не только с одним ножом, но и с двумя. Двухножевые затворы применяются в более ответственных случаях, чем канализационные станции, поэтому и цена таких моделей намного выше чем простых задвижек. Двухножевые виды обеспечивают более надежный заслон рабочей среде и соответственно более надежное перекрытие трубопровода.
Вторым видом классификации выступает направление движения шибера:
- Односторонние виды обеспечивают перекрытие потока путем одностороннего движения заслонки от верхней точки когда плоскость пропускного окна полностью свободна к седлу, когда окно перекрывается заслонкой;
- Двусторонние заслонки обеспечивают одновременное движение навстречу друг другу или движение встречными параллельными направлениями с герметизацией в отдельных седлах.
Двусторонние заслонки обычно применяются в производствах с густыми транспортируемыми продуктами такими как паста в пищевой промышленности или пластмасса в химической.
Выбирая, среди всех видов запорной арматуры шиберные типы затворов следует знать, что именно этот вид арматуры обладает неоспоримыми преимуществами перед другими видами задвижек:
- Быстрое перекрытие потока перекачиваемой среды;
- Возможность ножевого затвора разрезать поток любой консистенции;
- Легкость и быстрота ремонта крупноузловым методом;
- Небольшие габариты, задвижек даже для самых больших диаметров трубопроводов;
- Возможность установки в нестандартных условиях, например, в потолочном пространстве вентиляционной системы.
Фланцевое соединение
Это ещё один способ, который применяют для крепления заслонок на воздуховоде прямоугольной формы
При монтаже важно учесть такие действия и нюансы:
Фланцевый крепёж должен выдержать температурный крепёж, в котором находится воздуховод.
Защита от агрессивной среды важна для материала, из которого выполнена конструкция.
Все части должны располагаться по одну сторону от фланца.
Головки болтов располагают сверху, если само соединение – в горизонтальной плоскости.
Для шиберов важно плавное открывание/ закрывание, без резких движений и изменений. Важно сохранение надёжной фиксации в любом положении.
Герметизация обязательна в случае с фланцевыми соединениями
Для неё выбирают поролон с порами или битумно-полимерную мастику термоусадочной группы.
Приспособление должно располагаться точно в горизонтальной плоскости.
Лучше не браться за самостоятельное изготовление шибера, хотя это устройство с максимально простой конструкцией. А вот установить с соблюдением всех правил не составит труда.
ошибки при установке шибера
Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:
- Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
- Угарному газу некуда выходить, отверстия нет.
- Поверхность недостаточно гладкая.
- Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
- Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
- На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.
обслуживания шиберной задвижки для вентиляции
Если шибер сделан на основе нержавеющего листа – его полируют до тех пор, пока поверхность не будет абсолютно гладкой. Тогда оседание сажи усложняется, но процесс всё равно не останавливается. Поэтому без периодической чистки не обойтись.
Для очистки горизонтальной задвижки последнюю можно просто отодвинуть, насколько это возможно. В случае с поворотным используют специальный ёршик, чистят через дымоход. Заслонка должна всё время свободно двигаться по направляющим. Периодически можно смазывать конструкцию составом для защиты от коррозии.
Шибер максимально упрощает регулировку тяги. Достаточно менять положение, увеличивая или уменьшая зазор. Последние модели допускают наличие специальных дефлекторов. Они поддерживают автоматическую работу и управление.
Меньше всего проблем возникает при установке обычных шиберов круглой формы. Даже в раструбе они помещаются без проблем. Главное – чтобы конструкция оставалась абсолютно безопасной. Надо сделать так, чтобы невозможно было полностью перекрыть воздух, даже случайными действиями. Тогда проблем при эксплуатации не возникает.
Использование задвижек актуально из-за желания обезопасить людей от отравления угарным газом. Задвижки без проблем создаются собственными силами. Но лучше будет обратиться к профессиональным изделиям, в которых уже учтены особенности эксплуатации и разные условия, характеристики. Главное – помнить о том, что крепёжные элементы нельзя устанавливать одновременно с шибером. Из-за этого конструкция слишком быстро выходит из строя. Процесс монтажа предполагает дополнительную герметизацию.
Фланцевое соединение
Это ещё один способ, который применяют для крепления заслонок на воздуховоде прямоугольной формы
При монтаже важно учесть такие действия и нюансы:
Фланцевый крепёж должен выдержать температурный крепёж, в котором находится воздуховод. Защита от агрессивной среды важна для материала, из которого выполнена конструкция. Все части должны располагаться по одну сторону от фланца. Головки болтов располагают сверху, если само соединение – в горизонтальной плоскости
Для шиберов важно плавное открывание/ закрывание, без резких движений и изменений. Важно сохранение надёжной фиксации в любом положении
Герметизация обязательна в случае с фланцевыми соединениями. Для неё выбирают поролон с порами или битумно-полимерную мастику термоусадочной группы. Приспособление должно располагаться точно в горизонтальной плоскости.
Лучше не браться за самостоятельное изготовление шибера, хотя это устройство с максимально простой конструкцией. А вот установить с соблюдением всех правил не составит труда.
Частые ошибки и проблемы при установке
ошибки при установке шибера
Есть несколько проблем, с которыми сталкивается большинство владельцев такой конструкции:
- Устанавливают ручки, которые не позволяют отслеживать положение задвижки.
- Угарному газу некуда выходить, отверстия нет.
- Поверхность недостаточно гладкая.
- Применение тонких марок стали, либо нержавеющей разновидности с низким содержанием никеля. Такие изделия быстро выходят из строя по причине деформации под воздействием высоких температур.
- Дымоход из металла с чугунной деталью внутри. Совместимости у таких деталей друг с другом нет.
- На участках с утеплением монтируют задвижку. Расширение теплового типа приводит к заклиниванию.
Особенности обслуживания шиберной задвижки для вентиляции
обслуживания шиберной задвижки для вентиляции
Если шибер сделан на основе нержавеющего листа – его полируют до тех пор, пока поверхность не будет абсолютно гладкой. Тогда оседание сажи усложняется, но процесс всё равно не останавливается. Поэтому без периодической чистки не обойтись.
Для очистки горизонтальной задвижки последнюю можно просто отодвинуть, насколько это возможно. В случае с поворотным используют специальный ёршик, чистят через дымоход. Заслонка должна всё время свободно двигаться по направляющим. Периодически можно смазывать конструкцию составом для защиты от коррозии.
Шибер максимально упрощает регулировку тяги. Достаточно менять положение, увеличивая или уменьшая зазор. Последние модели допускают наличие специальных дефлекторов. Они поддерживают автоматическую работу и управление.
Меньше всего проблем возникает при установке обычных шиберов круглой формы. Даже в раструбе они помещаются без проблем. Главное – чтобы конструкция оставалась абсолютно безопасной. Надо сделать так, чтобы невозможно было полностью перекрыть воздух, даже случайными действиями. Тогда проблем при эксплуатации не возникает.
Заключение
Использование задвижек актуально из-за желания обезопасить людей от отравления угарным газом. Задвижки без проблем создаются собственными силами. Но лучше будет обратиться к профессиональным изделиям, в которых уже учтены особенности эксплуатации и разные условия, характеристики. Главное – помнить о том, что крепёжные элементы нельзя устанавливать одновременно с шибером. Из-за этого конструкция слишком быстро выходит из строя. Процесс монтажа предполагает дополнительную герметизацию.

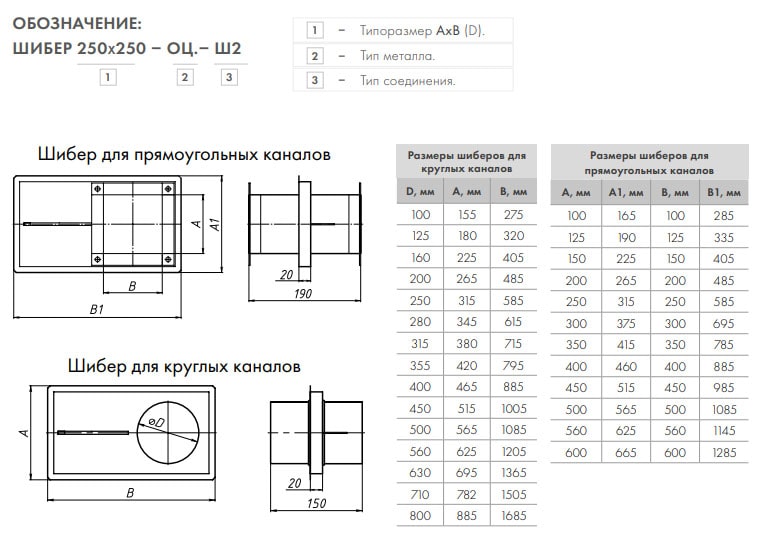

Расчёт размера
Причиной неправильной работы воздухоотвода может стать даже лишний зазор в несколько миллиметров.
Пошаговые действия для решения вопроса выглядят следующим образом:
- Сначала берут рулетку, чтобы измерить величину внутреннего канала.
- К результату прибавляют 20-30 мм. Итог – размер наружной рамки.
- Проём для выпуска газа обязателен для готовой задвижки.
- Положение для сварочных отверстий тоже отмечают точно, насколько это возможно.
Особенности монтажа и способы установки
Часто такую конструкцию устанавливают там, где у вентилятора располагается выход. Если выполнить целостный монтаж задвижки и вентилятора, образуется монолитная конструкция, которую ещё можно назвать пусковой задвижкой. Она служит, чтобы вентиляционный заслон не перегревался.
монтаж шиберной заслонки
Типы шибера
Специалистам известно два основных вида , которые отличны друг от друга по некоторым особенностям конструкции:
- Выдвижной горизонтальный шибер применяется в дымоходе для регулирования процесса при выдвижении пластины, которое приводит к изменению площади сечения канала. Эту модель наиболее часто устанавливают горизонтально в дымоходах из кирпича. Кроме того, известны специальные виды для дымоходов из нержавеющей стали. В пластине выдвигающегося шибера имеются отверстия, наличие которых объясняет неполное прикрытие канала даже в закрытом положении заслонки. Это соответствует нормам пожарной безопасности и строительным стандартам.
- Классическая дроссельная заслонка (поворотный тип ) – своеобразная пластинка, которая закрепляется на оси, вращающейся внутри дымовой трубы либо патрубка.
Уплотнения
Шиберные задвижки могут выполняться с уплотнением металл по металлу (металл/металл) или с применением более герметичных мягких уплотнений из синтетических материалов.
Нитриловая резина хорошо противостоит воздействию продуктов нефтехимии.
Как чрезвычайно надежное, зарекомендовало себя уплотнение на основе этиленпропилендиенового каучука. Российская аббревиатура СКЭПТ; международное обозначение EPDM.
Работоспособностью в контакте с маслами и топливом, в т. ч. в районах с холодным климатом, отличаются резиновые смеси на основе СКН.
Высокую герметичность даже при воздействии агрессивных жидкостей и высоких температур демонстрирует Viton.
В шиберных задвижках, используемых в пищевой и фармацевтической промышленности, применяют уплотнения, выполненные из силикона.
Благодаря сальнику обеспечивается герметичность верхней части шиберной задвижки. Для его набивки используют хлопчатобумажное волокно (промасленное и сухое), синтетические волокна, графитсодержащие материалы и др.
Описание понятия
Вентиляционный шибер препятствует сильному выдуванию и задуванию воздушных масс
Шибер вентиляционный служит для ограничения или полной блокировки прохождения потока воздуха. Устройство имеет форму клапана. Сходные по конструкции детали используются в вытяжках, системах отведения воды. Шиберы применяются для воздуховодов из любого материала, в том числе полипропиленовых и пластиковых в целом. Поскольку правила пожарной безопасности предписывают делать дымоход из огнеупорного материала (кирпичный или стальной), для него нужно использовать металлическую заслонку.
Механизм работы детали идентичен таковому у привычной задвижки, используемой для контроля тяги в трубе. Когда топливо разжигается, открытая заслонка активизирует перемещение потоков воздуха. Пока дрова или торф прогорают, деталь оставляют лишь слегка открытой, чтобы не допустить слишком быстрого тления. Когда процесс полностью завершается, можно закрывать проход. Шибер для вентиляции функционирует по аналогичной схеме: то активизирует, то блокирует потоки воздуха. Элемент может контролировать потоки, проходящие из главного узла в отходящие ветки.
Что такое шиберная задвижка
Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.
Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.
Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.
Классификация
Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:
- по форме – круглые и прямоугольные;
- по конструктивному исполнению шибер может быть выдвижным или поворотным;
- по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
- по способу монтажа – с использованием фланцев или же по методике установки в раструб;
- по материалу изготовления – антикоррозионная, легированная или хромированная сталь.
Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.

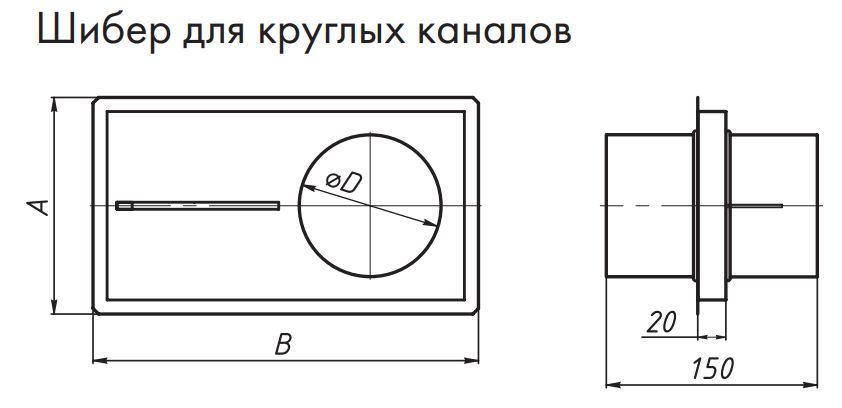

Круглый
Как уже было сказано, используемая форма шибера зависит от формы вентиляции. Соответственно, применение круглого шибера для воздуховода возможно лишь в том случае, если его форма совпадает с трубами системы.

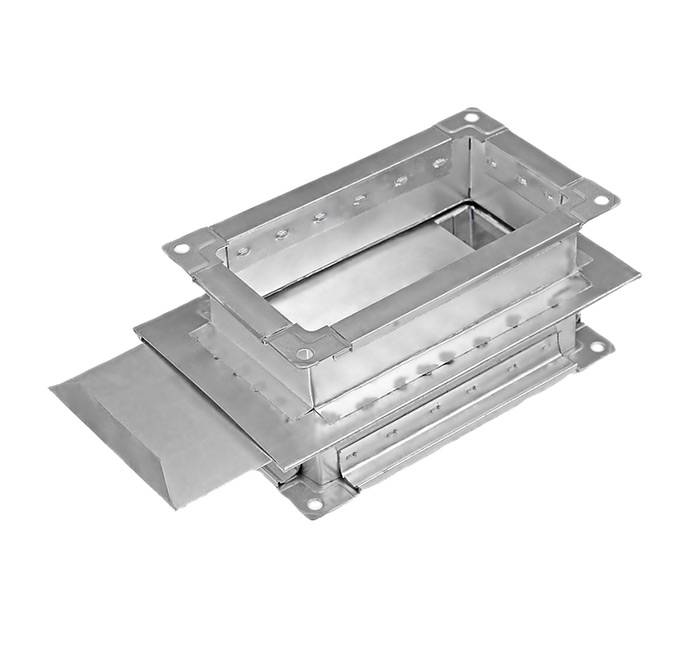

Прямоугольный
Прямоугольный шибер для вентиляции используется гораздо чаще, чем задвижки круглой формы. Помимо труб, его также можно устанавливать в дымоходы, водоотводы, системы сточных вод и т.д.
Более того, в некоторых ситуациях, для вентиляции можно использовать исключительно прямоугольный шибер. Таких случаев два.
- В случае наличия необходимости скрытия задвижки при условии минимального количества свободного места.
- В процессе установки систем вентиляции, конструкция которых предусматривает использования электрических нагревателей.
Положение шиберного рычага
Во время работы камина, шибер или полуоткрыт или открыт. Полностью прикрывают шибер (закрытое положение — пластина поворотн.задвижки поперек канала) при попытке перевода камина в состояние медленного сгорания (Но, топки, в которых есть шибер, не всегда приспособлены для работы в таком режиме!). В некоторых моделях топок рассчитано полное открывание шибера перед открытием дверки (механическая блокировка). И даже в «закрытом» положении каминного шибера через канал идет движение дымовых газов и движение воздуха (система обусловлена нормами, потому изготовители топок для каминов и дымоходов делают неплотную заслонку изначально).
Разновидности
Регулирующие устройства для вентиляции различают:
- по форме;
- по типу управления;
- по способу установки;
- по материалу.
По форме закрывающие элементы бывают круглые или прямоугольные (квадратные). В каждом конкретном случае они подбираются таким образом, чтобы соответствовать форме воздуховода.
Круглые каналы обладают более высокой эффективностью, чем прямоугольные. Но бывает, что конструктивные особенности строения не позволяют везде установить воздухопропускные трубы из-за недостатка места.
Приходится использовать прямоугольные воздуховоды.
В современных вентиляционных системах можно встретить различные варианты схем управления запирающими клапанами. Самым дешевым и простым является ручное открытие и закрытие заслонок.
Но при таком способе управления трудно провести настройку системы. Поэтому существуют другие конструкции.
Чаще всего встречаются модели с электроприводом. На предприятиях и в общественных зданиях запирающие элементы нередко регулируются с помощью гидравлических или пневматических приводов.
Автоматизация функции управления регулировочными устройствами позволяет объединить их в одну цепь и управлять задвижками из единого центра.
Таким образом можно добиться максимально возможной синхронизации в работе всех шиберов, установленных в здании.
При установке регулировочных изделий используется два вида соединений: фланцевое и раструбное. Раструбное соединение применяется для воздуховодов круглого сечения, а фланцевое – для прямоугольных.
Шиберные регуляторы изготавливаются из разных материалов. Например, для дымоходов подвижные пластины делаются из нержавеющей стали, которая устойчива к высокой температуре и воздействию агрессивных сред.
В каналах с принудительным режимом вентилирования устанавливаются изделия из хромированной или легированной стали.
Для схем естественной вентиляции можно применять модели из оцинковки. Встречаются и пластиковые изделия.
Что такое шиберная задвижка
Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.
Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.
Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.
Конструкция
По конструктивным решениям, шиберу для воздуховодов делятся на выдвижные и поворотные. И круглая, и прямоугольная задвижка может быть обоих типов. Определенная конструкция лучше подходит для использования в конкретных системах.

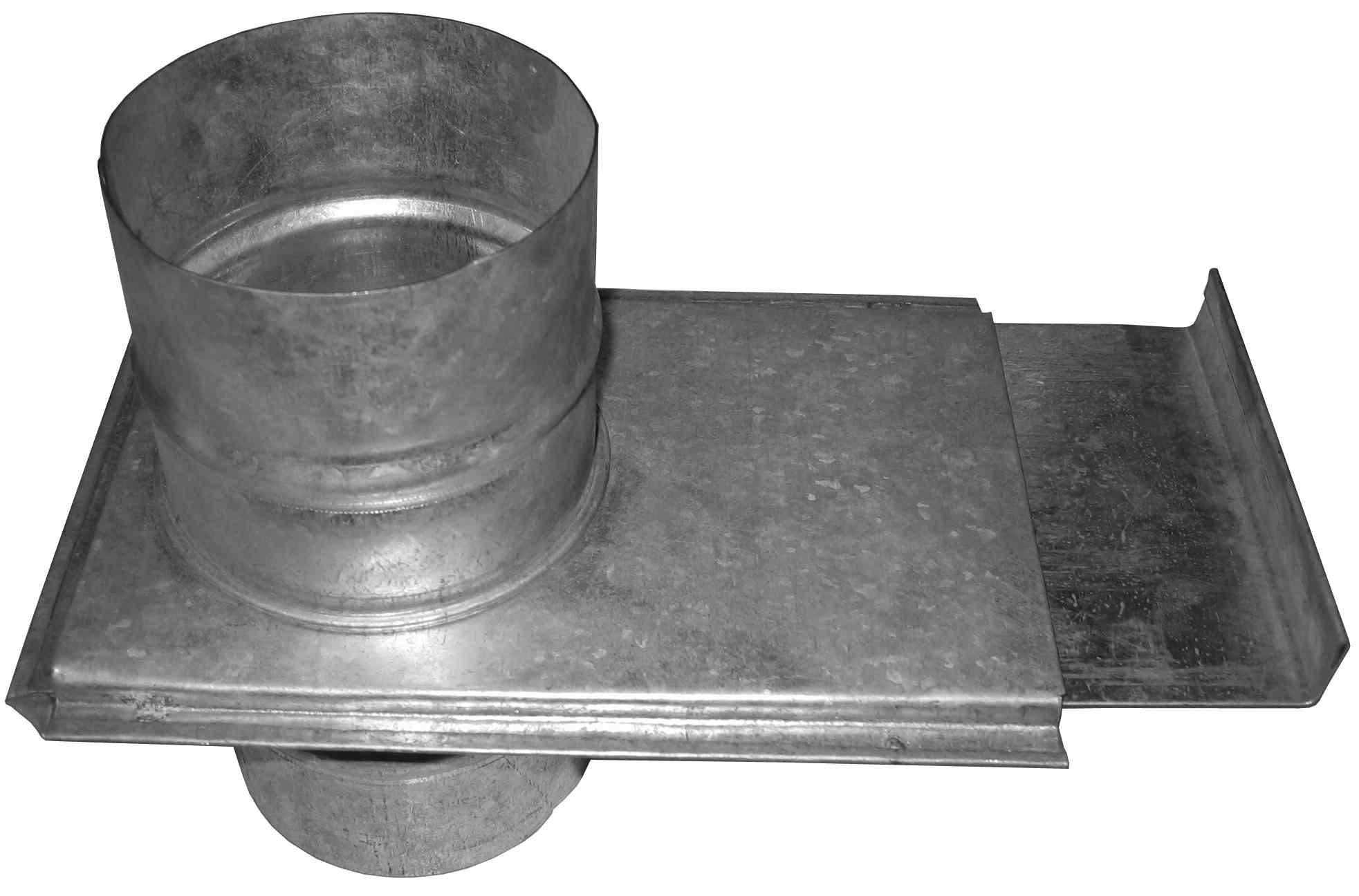

Выдвижной
Механизм выдвижного типа лучше всего подходит для дымоходов, в качестве исходных материалов для создания которых использовался металл или кирпич. Этот вид конструкции позволяет:
- проходить воздушным потокам с минимальными потерями;
- обеспечивать максимально-возможный уровень герметичность;
- проводить чистку и техническое обслуживание дымохода без каких-либо сложностей.
Поворотный
Задвижка поворотного типа используется не так часто. Механизм функционируют за счет прута, расположенного в центре. На не крепится металлический лист, который вращается вокруг своей оси. За счет этого и происходит регулировка пространства и его перекрытие.
Поворотный шибер также называют дроссельной заслонкой. Ее конструкция достаточно проста и ее без проблем можно сделать своими руками. Однако поворотная задвижка применяется достаточно редко. Это обусловлено тем, что движущаяся часть механизма обладает низким уровнем прочности, вследствие чего, требует периодической замены.
Поворотный дроссельный
поворотный дроссельный шибер
Поворотные задвижки не так широко распространены по сравнению с предыдущим вариантом. Функционирование основано на пруте, который расположен в центре. На нём устанавливается металлический лист с вращением вокруг собственной оси. За счёт этого пространство регулируется, перекрывается при необходимости.
Это простая конструкция, которую без проблем можно изготовить собственными силами. Но движущаяся часть механизма не может похвастаться высокой надёжностью. Требуется периодическая замена, связанная с дополнительными тратами.
Для установки применяют раструбный и фланцевый метод. Различия кроются в элементах для крепления, которые становятся актуальными в каждом случае.
Классификация шиберов
Круглая и квадратная конструкция клапана
Классификацию задвижек для вентиляции можно проводить по нескольким основаниям. Они отличаются формой, конструкцией, методом установки на дымоход, способами контроля работы.
По форме
Сечение воздуховодного пути может иметь форму круга или прямоугольника. Сообразно этому выбирается деталь для установки. По статистике, шибер для круглого воздуховода применяют очень редко. Его можно монтировать лишь на трубку соответствующей формы. Более распространены прямоугольные шиберы для вентиляции.
По конструктивному исполнению
Поворотный клапан такая модель чаще ломается и требует ремонта
Наиболее популярные и надежные конструкции – выдвигающиеся. Их широко используют в жестяных и кирпичных дымоходах. Такой тип устройства обеспечивает:
- прохождение масс воздуха с минимумом потерь,
- наибольшую герметичность,
- простоту процедуры прочистки дымохода.
Существуют поворотные модели. Они не обладают высокой надежностью – подвижный компонент механизма легко выходит из строя. Используют их, когда конструктивные или технические особенности не позволяют смонтировать выдвижное изделие. В середине устройства находится прутик. К нему крепится лист металла, вращающийся вокруг своей оси.
По типу управления
Помимо традиционных ручных изделий, существуют автоматические шиберы, а также устройства с гидравлическим и пневматическим управлением. Шибер с электроприводом для вентиляции открывается и закрывается посредством нажатия клавиши (обычно это дистанционное управление).
По материалу изготовления
Шиберы для дымоходов изготавливаются из стальных листов разных типов. Материал может быть хромированным, легированным или с противокоррозионным покрытием. Детали, предназначенные для установок, не предполагающих действия высоких температур, могут быть сделаны и из других материалов, к примеру, пластмасс.
Монтаж
Как своими руками установить шиберный вентиляционный клапан? Точнее, чем уплотнить соединения? Инструкция вполне предсказуемо найдется в СНиП 3.05.01-85 “Внутренние санитарно-технические системы”.
Бесфланцевое соединение
| Условия эксплуатации | Применяемые материалы |
| Температура до 40 градусов | Герметизирующая лента “Герлен” |
| Температура до 70 градусов при круглом сечении воздуховода | Мастика “Бутепрол” |
| Температура до 60 градусов при круглом сечении воздуховода | Термоусадочные манжеты, термоусадочная лента |
Лента “Герлен” используется для уплотнения раструбных соединений.
Фланцевое соединение
| Условия эксплуатации | Применяемые материалы |
| Транспортировка воздуха с температурой до 70 градусов | Поролон, полимерный мастичный жгут, различные виды резины (включая пористую) |
| Транспортировка воздуха с температурой свыше 70 градусов | Асбестовый картон, асбестовый шнур |
| Транспортировка паров кислот | Кислотостойкая резина |
Для фланцевых соединений СНиП отдельно оговаривает некоторые особенности сборки.
- Подвес или опора, крепящие воздуховод, не должны приходиться на фланец.
- Все болты должны располагаться с одной стороны от фланца.
Болты находятся с одной стороны фланцевого соединения.
При горизонтальном положении фланца болты должны находиться сверху от него, гайки – снизу.
Способ установки
Монтаж шиберных заслонок выполняется четырьмя методами:
- Сварным — торцевые части труб и патрубки арматуры спаиваются с использованием сварочного оборудования. Получается надежный герметичный, но неразборный узел.
- Фланцевым – если торцевые части задвижки оснащены фланцами – круглыми или квадратными пластинами с отверстиями, в торцах труб также устанавливают фланцевые переходники. Для соединения элементов трубопровода фланцы совмещают и стягивают болтами, получая разъемный узел.
- Резьбовым – патрубки имеют резьбу, соединение выполняется при помощи накидных гаек. Метод используется редко, так как резьбовый узел от вибрации рабочей среды разбалтывается и нуждается в периодическом подтягивании.
- Закладным – корпус укладывается горизонтально между участками вертикальной трубы или шахт, узел цементируется. Используется только при монтаже дымовых шахт отопительных агрегатов.
По способу установки выделяют два вида задвижек:
- муфтовая – имеет полноценный корпус с патрубками, может присоединяться фланцевым, сварным и резьбовым способом;
- межфланцевая – корпус не имеет патрубков, в отдельных случаях корпус представляет собой только раму с седлами, такая задвижка устанавливается в разрез трубопровода или пазы в дымоходной шахте и присоединяется сварным, фланцевым или закладным методом.
