Монтаж листов шифера на крышу. Способы укладки и крепления
Хорошая прочная кровля получается, если основание под нее выполнено правильно. В качестве основание используется стропильная система. Сечения стропил и стоек должны соответствовать предполагаемым нагрузкам.
Восьми волновой шифер укладывают вразбежку. Листы в соседних рядах сдвигаются, и продольные стыки не совпадают, не получается соединения в одном узле 4-х элементов. Чтобы обеспечить этот сдвиг, отдельные листы режут вдоль пополам. Их используют как первые крайние для нечетных рядов. За счет этого и происходит смещение.
Стыковку листов производят внахлест, стараясь, чтобы он располагался с подветренной стороны. В горизонтальном направление полосы перекрываются на величину волны. В вертикальном направлении перекрытие листов требуется не меньше 200 мм.
Полосы шифера крепятся к обрешетке с помощью специальных шиферных гвоздей или шурупов. У них должна быть увеличенная шляпка. Под нее укладывается прокладка из резины. Отверстия под крепеж должны сверлиться дрелью, а не пробиваться гвоздями, чтобы не повредить листы. Их крепление производится в гребень волны, в местах опирания на обрешетку, отступая от края листа 120 мм.
Крепление листов 8-ми волнового шифера в поперечном направлении производится во 2 и 6 волну. В продольном направлении лист опирается на обрешетку в трех местах, значит, лист необходимо крепить в 6-ти точках. Отверстия для крепления шифера лучше сверлить заранее по, предварительно нанесенной, разметке. Диаметр отверстия должен быть на 3 мм больше диаметра крепежа.
Асбестоцементный шифер долгое время был самым востребованным кровельным покрытием. С появлением на строительном рынке новых материалов его потребление сократилось. В настоящее время происходит его усовершенствование. Двухстороннее защитное покрытие на асбестовое основание сделало шифер экологичным. Производство цветных листов расширило сферу использования. Бесспорно, этот материал остается самым дешевым кровельным покрытием в соответствии с его эксплуатационными характеристиками. Рекомендуем вам качественный шифер заказать на сайте proshifer.ru.
Почему важно определить вес шиферной кровли
Если вы решили выбрать в качестве покрытия для кровли классический волновой асбестоцементный шифер, важно внимательно подойти к выбору самого материала (листы шифера различаются по габаритам и массе), а также к проектированию несущего каркаса крыши. Чем толще асбестоцементный материал, тем выше его прочность!. Чем толще асбестоцементный материал, тем выше его прочность!
Чем толще асбестоцементный материал, тем выше его прочность!
Выбрав асбестоцементный материал увеличенной толщины, можно обустроить крышу с высокими показателями прочности. Однако такое кровельное покрытие будет оказывать повышенную нагрузку на каркас, то есть, потребуется запроектировать стропильную систему повышенной прочности – она должна будет с запасом выдерживать :
- вес шифера;
- снеговые и ветровые нагрузки (их параметры зависят от климатических особенностей и наклона скатов);
- эксплуатационные нагрузки (вес конструкций, установленных на крыше, людей, занимающихся монтажными работами, очисткой или ремонтом кровли).
Усиленная стропильная система требует использования более толстого бруса и досок, монтажа обрешетки с меньшим шагом. Это не только повышает расходы на возведение крыши, но и значительно увеличивает ее массу. В свою очередь, стены и фундамент постройки должны быть достаточно мощными, чтобы выдерживать нагрузку от данной конструкции.
Стропильная система под шиферной кровлей
Очевидно, что вес кровельного покрытия следует рассчитать еще на этапе проектирования постройки, чтобы подобрать оптимальные параметры для всех элементов конструкции крыши, стен и фундамента. Для этого следует иметь сведения, сколько весит лист шифера.
Проектируя шиферную кровлю необходимо определиться со способом укладки элементов и величиной горизонтальных и вертикальных нахлестов. Данный параметр напрямую зависит от степени наклона скатов крыши, снеговой и ветровой нагрузки: пологая крыша должна иметь повышенную прочность относительно снеговой нагрузки и требует увеличенных нахлестов, усиленной обрешетки. Выполнив расчет асбестоцементного материала на крышу (определяется требуемое количество элементов настила), можно подсчитать общую массу кровельного покрытия.
Основные характеристики
Материалом для изготовления шифера служит смесь портландцемента с асбестом, с добавлением воды (соотношение 4:84:11), при этом асбестовые волокна функционируют как армирование, повышая прочность листового материала и устойчивость к нагрузкам на растяжение. Не все производители придерживаются ГОСТа, поэтому показатель прочности конкретной продукции может зависеть не только от толщины, но и от таких параметров как размер асбестовых волокон, тонкость помола цемента, плотность готового материала.
Выпускается две разновидности асбестоцементной кровли – плоский и волнистый лист с числом гребней от пяти до восьми. Волнистый шифер подразделяется на три вида:
- ВО – лист стандартного профиля, прямоугольной формы 1120х680 мм;
- ВУ – усиленный, рассчитан на использование при возведении промышленных объектов, характеризуется размером 2800х1000 мм;
- УВ – материал, имеющий унифицированный профиль, среднего формата (чаще всего 1750х1130 мм), в первую очередь востребован в гражданском строительстве.
Виды и габариты шифера
Частные застройщики для обустройства кровель обычно отдают предпочтение 7-волновому или 8-волновому шиферу. Кровельный материал различается высотой гребня и расстоянием между верхними точками гребня. Соответственно, популярные профили имеют следующие параметры :
- 40/150 (высота гребня равняется 40 мм, шаг волны составляет 150 мм);
- 54/200 (высота гребня равняется 54 мм, шаг волны составляет 200 мм).
Показатель высоты волны указывается для рядовых волн и перекрывающей, при этом высота крайней, перекрываемой волны, составляет 32 мм для типа 40/150 и 45 мм для типа 54/200.
Стандартная толщина семи- и восьмиволнового асбестоцементного элемента настила составляет 5,2 и 5,8 мм (тип профиля 40/150), либо 6 и 7,5 мм (тип профиля 54/200). У частных застройщиков волновой шифер данного вида пользуется высоким спросом благодаря сравнительно небольшой разнице между полезной и номинальной площадью элементов кровельного настила .
Сколько весит лист шифера стандартных размеров?
Шифер является недорогим и доступным кровельным материалом, доставшимся нам в наследство от советской эпохи. Это волнистого покрытие серого цвета стало символом расцвета дачного и садового строительства. В условиях жестокой конкуренции строительного рынка шифер выжил среди более современных, привлекательных материалов за счет улучшения внешнего вида, а также эксплуатационных характеристик производителями. Особенностью работы с этим кровельным покрытием является большой вес шифера, который нужно учитывать при проектировании крыши и возведении стропильного каркаса. В этой статье мы расскажем о технических параметрах основных видов материалов из асбестоцемента.
Стоимость листов плоского шифера
Цена на этот материал может разниться — в зависимости от региона и, конечно же, от продавца товара, но различия в стоимости — не столь значительны. Тем не менее, если поставлена цель максимально сэкономить, то перед покупкой любого стройматериала имеет смысл изучить цены во всех доступных торговых организациях.
Однако, экономя, никогда нельзя забывать о требованиях к качеству приобретаемого материала — этому вопросу всегда должно особое внимание. Рекомендуется приобретать изделия, изготовленные только в условиях крупного производства, оснащенного должным оборудованием, осуществляющим контроль над технологическим процессом и предоставляющем определенные гарантии потребителю
Ниже размещена таблица примерной стоимости прессованных листов плоского шифера наиболее «ходких» размеров, в зависимости от толщины (на 2019 год):
| Длина, мм | Ширина, мм | Толщина, мм | Средняя стоимость за лист, рублей |
|---|---|---|---|
| 1500 | 1000 | 6 | 255 |
| 8 | 370 | ||
| 10 | 530 | ||
| 300 | 10 | 128 | |
| 1570 | 1220 | 8 | 650 |
| 1750 | 1100 | 6 | 300 |
| 8 | 272 | ||
| 10 | 440 | ||
| 2000 | 1500 | 8 | 570 |
| 10 | 670 | ||
| 3000 | 1200 | 25 | 3950 |
| 6 | 595 | ||
| 10 | 940 | ||
| 12 | 1400 | ||
| 16 | 2130 | ||
| 1500 | 8 | 845 | |
| 10 | 1200 | ||
| 12 | 1800 | ||
| 16 | 2680 | ||
| 20 | 3430 | ||
| 25 | 3900 | ||
| 35 | 5730 |
Кроме стандартных размеров листов, в продаже можно найти и другие варианты материала. Понятно, что цены там могут несколько «плясать».
Область применения плоского шифера
Плоские шиферные хризотилцементные листы используются в следующих областях строительства:
Материал применяется для облицовки внутренних и наружных стен жилых, административных, общественных, а также промышленных зданий. Для этой цели подходят листы разных размеров толщиной 8÷10 мм.
Плоский шиферный лист, еще на стадии производства декорируемый под камень
- В навесных вентилируемых фасадах в качестве декоративной облицовки. Здесь могут быть применены декорированные цветом или рисунком плиты.
- Возведение ограждающих конструкций. Здесь также используются обычные серые листы, которые окрашиваются в нужный цвет самостоятельно, или же заблаговременно приобретается колерованный материал. Первый вариант обойдется дешевле, но краску придется периодически обновлять. Если же приобрести шифер, изготовленный из состава, окрашенного в массе, то ему не будет страшна влага, ультрафиолет или другие внешние воздействия. Он не поменяет свой цвет в течение всего срока эксплуатации, и от него не будет отслаиваться краска.
Облицовка хозяйственных построек и обустройство ограждения участка
Ограждающие конструкции из плоского шифера — это не только заборы, но и стены беседок, дровниц, хозяйственных построек и т.п.
- Листы применяются в производстве сэндвич-панелей, используемых для возведения жилых домов, а также других построек.
- Отлично подходят шиферные листы в качестве несъемной опалубки при строительстве фундаментов и стен частных одно- и двухэтажных домов.
- Обустройство плоских крыш, покрываемых рулонными материалами. Листы применяются для создания сборных стяжек.
- Используются плоские листы и как кровельный материал для скатных крыш. Чаще всего для этой цели применяются листы небольших размеров, укладываемые по принципу монтажа черепицы.
Обшивка фундамента плоским шифером
- Для создания ограждающего парапета лоджий и балконов, а также для обшивки цокольных участков фундаментов применяются листы небольшой ширины.
- Включение листов в строительные конструкции — настил на основание полов в качестве «сухой стяжки», обшивка межэтажных перекрытий, создание черновых и чистовых полов, обустройство подвесных потолков, создания оконных откосов, подоконников, коробов и т.д.
Организация тропинок между грядок со стенками из плоского шифера
Ограждения приподнятых грядок на дачном участке, а также обустройства между ними дорожек.
Рассмотрев области применения плоского шифера можно прийти к выводу, что это многофункциональный материал, который применим в разных областях — как в условиях улицы, где он подвергается воздействию влаги, ультрафиолетового излучения и перепадов температур, так и внутри помещений.
При желании, приложив умение и потратив определенное количество времени, можно самостоятельно придать невзрачной серой поверхности декоративный вид. Листы окрашивают одним цветом или даже наносят стилизованный рисунок.
Окрашивать плоский шифер можно до или после его монтажа
Для окраски шифера даже выпускаются специальные составы, но можно применить и те ЛКМ, что предназначены для бетона.
Если приобретаются окрашенные сверху (не в массе) листы, то при их распиле или сколе обязательно проявится серый цвет бетона. Такие участки лучше всего окрасить сразу перед монтажом в близкий к основному цвету оттенок.
Как определить вес шифера 1 м2 при разборке
Технические параметры листов шифера зависят от конкретного вида и технологии производства материала. С учетом геометрической формы листа различают два вида асбестоцементного шифера.
Волновой шифер
Применяется как кровельный и облицовочный материал, имеет прямоугольную форму. Количество волн от пяти до восьми, изменяется их высота и толщина.
Основные параметры волнового шифера
Волновой шифер устанавливается на скатах с наклоном не менее 12°. Материал изготавливается на автоматических линиях из специальной массы, в зависимости от особенностей пресс-форм может иметь различное количество волн. Чем больше волн – тем выше параметры прочности на изгиб, это позволяет уменьшать толщину шифера при сохранении первоначальных технических данных. Есть 5-ти, 6-ти, 7-ми и 8-ми волновые асбестоцементные шиферные листы. В настоящее время пяти- и шестиволновой шифер почти не выпускается, большинство компаний перешли на производство восьмиволнового шифера, редко можно встретить семиволновой.
Технические характеристики стандартных марок шифера
Шифер имеет регламентированные требования к маркировке, надписи наносятся на крайнюю волну с лицевой стороны. К примеру, маркировка 1750×1130×5,2 мм, 40/150 обозначает, что лист имеет длину 1750 мм, ширину 1130 мм и толщину 5,2 мм. Высота волны 40 мм, расстояние между гребнями 150 мм.
Маркировка наносится с одной стороны листа на крайнюю волну
Таблица. Вес покрытия в зависимости от вида шифера.
Физико-механические свойства волнового шифера
Масса асбестоцементного шиферного покрытия самая большая из всех используемых кровельных материалов. На крышу общей площадью 100 м2 может воздействовать нагрузка до 18 тонн, это вес самого прочного и толстого шифера
Но не стоит бояться таких дополнительных усилий, надо понимать, что во время расчета стропильной системы принимаются во внимание снеговые и ветровые нагрузки, а они могут составлять несколько сотен килограмм на квадратный метр. С учетом обязательно предусматриваемого архитекторами запаса прочности стропильной системы в 40% (коэффициент 1,4) дополнительный максимальный вес самого толстого шифера 18 кг/м2 не оказывает никакого заметного влияния на прочность и устойчивость конструкции
Стропильная система крыши изначально рассчитана на большие нагрузки
Важно. Многие современные предприятия во время изготовления продукции не пользуются общегосударственными стандартами, а разрабатывают собственные технические условия
Имейте это в виду во время расчета веса квадратного метра шифера при разборке старых покрытий.
Если строение покрыто листами старого образца, то длина шифера 1200 мм, ширина 680 мм, толщина 5 мм. Такой лист намного меньше современных, масса, соответственно, всего 8,6 кг. Старые листы нельзя использовать совместно с новыми, различная высота и шаг волны не позволяют состыковывать материалы. Эти покрытия лучше сразу вывозить на полигон строительного мусора.
Плоский шифер
Назначение – изготовление ограждений приусадебных участков. Толщина может достигать одного сантиметра, листы имеют большой вес и линейные размеры. Применять плоский шифер для кровли нельзя, его технические параметры не предусматривают эксплуатацию в качестве кровельного материала. Да и для заграждений в настоящее время он применяется редко. Большой вес усложняет процесс монтажа, а недостаточные показатели физической прочности значительно сокращают время эксплуатации. Сегодня есть более дешевые, прочные и надежные материалы для изготовления заграждений различных земельных участков, строительных и промышленных объектов.
Плоский асбестоцементный шифер в качестве кровельного покрытия не используется
Преимущества и недостатки плоского шифера
Производство шифера было отработано и налажено уже более века назад, и, надо сказать, осуществляется по примерно одинаковым технологиям по всему миру. В связи с тем, что сам процесс изготовления материала не отличается особой сложностью, таким изделиям свойственна вполне доступная стоимость. При всем этом плоский шифер обладает достойными характеристиками, поэтому остается популярным в сфере строительства.
К его положительным характеристикам можно отвести:
- Широкий диапазон размеров листов плоского шифера позволяет определиться с выбором оптимального варианта для определенной области применения.
- Шифер относится к негорючим материалам (НГ) —он не поддерживает горения, не распространяет пламени и не дает задымления.
- При условии применения в качестве армирующих волокон именно хризотила, шифер является экологически чистым материалом, не выделяющим сколь-нибудь опасных веществ в окружающую среду.
Резка плоского шифера с помощью болгарки. По мнению автора, мастеру не помешали бы рукавицы, очки и респиратор…
- Плиты легко режутся, что позволяет при необходимости осуществлять их раскрой самостоятельно.
- Подкупает простота монтажных работ.
- Производить монтаж листов плоского шифера можно в любую погоду.
- Шифер инертен к различным химическим воздействиям, материал устойчив к влаге и ультрафиолетовому излучению.
- Правильно смонтированные листы без проблем переносят высокие и низкие температуры, а также их резкие перепады
Но не обошли этот материал и негативные моменты. Поэтому следует сказать и о недостатках:
Потребителя должна настораживать хрупкость материала, несмотря на то, что в его состав входят армирующие добавки
Из-за этого качества плоский шифер неважно выдерживает акцентированные точечные нагрузки.
Не показывают стойкости листы и к длительным изгибающим нагрузкам. Поэтому их не крепят жестко и довольно часто применяют компенсирующие прокладки, снимающие напряжение от креплений.
При распиле плит образуется хризотилцементная пыль, относящаяся к IV классу опасности по ГОСТ 12.1.005
Поэтому при любой обработке этого материала необходимо защищать дыхательные пути респиратором, а глаза — специальными очками. Не забываем и про защиту рук рукавицами — мельчайшие осколки, летящие с высокой скоростью, способны повредить кожу.
Не особо привлекательный внешний вид — шиферу характерен «скучный» серый цвет бетона. Однако, в последнее время на рынке стали появляться изделия, окрашенные в массе или же после изготовления листов. Стоимость такого материала выше, чем у обычного плоского шифера. Правда, чтобы сэкономить, вполне окрасить плиты самостоятельно, тем более, что краска на их поверхность наносится легко, и держится – весьма устойчиво.
Из чего делают шифер?
Впервые формула шифера была запатентована в Англии, еще в начале 19 века. До сегодняшнего дня она дошла без изменений:
- Портландцемент Марки М300…М500 (80-90 %);
- Хризотил-асбестовое волокно (10-20 %);
- Вода (для приготовления смеси).
Получается пластичный и очень податливый раствор, который заполняет специальные формы и практически мгновенно высушивается для фиксации волнообразной формы. Форма листов может быть любой, но наиболее популярным остается волнистый шифер. Это связано с наличием дополнительных ребер жесткости (волн), которые способны выдержать вес снега, талой воды, порывы ветра, град и прочие капризы погоды. Производится промышленностью также листовой шифер, но он практически никогда не используется в качестве кровельного материала, а больше применяется в декоративных целях при работе с фасадами и во время строительства заборов.
Чем выше будет марка портландцемента, тем прочнее будет шифер, но из-за своей повышенной прочности он становится весьма хрупким. Классическая формула предусматривает 4 доли цемента на 1 часть хризотил-асбеста. Вяжущее вещество при этом — цемент, а армирующее — асбестовое волокно. Никаких других заполнителей в шифере не предусмотрено.
Размеры листа 6, 7 и 8 волнового шифера (вес на 1 м2, полезная площадь, длина, ширина, толщина)
Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.
Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.
Точное обозначение кровельного материала звучит как асбоцементный лист, но название «шифер» прижилось уже давно и менять его нет смысла.
Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.
В качестве покрытия для крыши используется только волновой, он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.
Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.
Состав и сфера применения материала
Волновой шифер – это прямоугольные листы из асбестоцемента, которые обладают волнообразным профилем. Структура и состав раствора популярного кровельного покрытия:
- Основную часть (80-90%) занимает портландцемент М300-500, который выполняет функцию вяжущего элемента.
- Остальные 10-20% приходятся на хризотил-асбест. Помогая сохранять цементному раствору заданную форму и формируя крепкую структуру шифера, он играет роль армирующего заполнителя.
- Смешиваются компоненты с помощью воды.
Универсальные размеры шифера волнового обеспечивают ему широкую сферу применения, особенно в качестве кровельного материала.
Помимо волновых, производители также выпускают плоские АЦЛ. По составу они практически не отличаются, за исключением 1% добавок в плоском материале. При обычных условиях испарения хризотил-асбеста отсутствуют ввиду прочной связки с цементом. Опасным моментом является процесс резки.
Отличные характеристики эксплуатационных свойств плоского шифера открывают широкие перспективы использования. В отличие от волнового, в качестве кровельного покрытия он применяется редко. В недалеком прошлом отдельные предприятия выпускали плоские АЦЛ мелких размеров для оформления крыш по типу черепицы, на текущий момент эту практику прекратили.
Сфера предназначения плоского шифера согласно ГОСТ 18124 :
- облицовка фасадов промышленных и жилых зданий;
- обустройство навесных потолков;
- половое покрытие;
- монтаж коробов;
- в качестве несъемной опалубки, когда листы служат одновременно армирующим и декоративным элементом;
- обустройство придомового участка: ограждение грядок, оформление стен компостных ям и многое другое.
Различают непрессованный и прессованный шифер (ЛПН и ЛПП соответственно), последний подвергается уплотнению под давлением. Такая процедура увеличивает показатели ударной вязкости, плотности, прочности и долговечности.
Что такое шифер?
Шифер («Schiefer» по-немецки) – кровельный стройматериал в виде волнистых либо плоских листов, изготовленных из асбестоцементной смеси. Доля асбеста в нем 10–18 процентов, остальное портландцемент и вода. На производстве асбестовые волокна сначала распушают, а затем замешивают с остальными компонентами. Дальше из полученной смеси формируют длинное полотно, вакуумируют и профилируют его, а потом нарезают на листы нужных габаритов и веса.
Плоский и волновой
В России для изготовления шифера применяется хризолитовый асбест. Импортные изделия для кровли могут выпускаться с применением его аналога амфибол-асбеста. Оба эти силикатных минерала относятся к группе канцерогенов.
Но волокна хризолита после связывания цементом в листе волнового или плоского материала уже не являются опасным материалом. А вот амфибол даже после прессовки и затвердевания в портландцементном растворе остается канцерогенным веществом. Не зря его постепенно запрещают по всему миру.
На российских предприятиях он изготавливается по большей части по ГОСТам 30340-95 и 18124-95, в которых прописаны типовые размеры листа, количество волн и вес. По нормам цвет у него должен быть серым. Если асбестоцементные листы имеют другую расцветку, то они покрашены либо пигмент внесен непосредственно в состав цементной смеси. Во втором случае изделие маркируется по заводскому ТУ, ГОСТом внесение пигментирующих добавок не предусмотрено.
Как сделать грядки из шифера в теплице
Сама технология сборки короба внутри теплицы ничем не отличается от конструкции, устанавливаемой на улице. Существует только несколько отдельных правил, которые нужно соблюдать:
- Обустраивая своими руками грядки в теплице из шифера, располагают их по направлению с востока на запад.
- Оптимальной для теплиц считается конструкция с высокими бортами. В грунт заглубляют часть шифера на глубину, составляющую около половины надземной части. То есть, если борт выступает над землей высотой 50 см, в почве должно находиться около 25-30 см.
- В наполнении короба, кроме дренажного слоя и почвы, используют перегной.
- Борта короба внутри грунта можно уплотнять опилками, но в небольшом количестве.
- Между грядками обустраивают дорожки из твердого покрытия или засеивают газонной травой.
- Внутри короб разделяют перегородками, если предполагается выращивание культур разных сортов.
Внутри теплицы грядки располагают по направлению с востока на запад По желанию допускается сделать грядки в теплице из шифера волнового или плоского. Форма особой роли не играет. Все зависит от пожеланий.
Совет! Внутри теплицы повышена влажность. Чтобы защитить шиферные ограждения от быстрого разрушения, перед установкой оптимально их покрасить.
Масса листа 7 волнового, 8-ми, 6-ти ↑
АЦЛ можно перевозить к месту строительства, используя малогабаритный транспорт
Совершенно очевидно, его грузоподъемность строго ограничена, поэтому понятно, почему так важно иметь представление, сколько весит 1 лист материала
Учитывая большой ассортимент АЦЛ, определимся с параметрами основных разновидностей, в частности, сколько весит шифер 7 волновой, 8-ми и вес 6 волнового. Этот параметр дает ответ на такие значимые для строительства вопросы, как в состоянии ли будет выдерживать конструкция всю массу покрытия, или не вызовет ли оно чрезмерную усадку.
Определенную путаницу в положение вещей вносит то, что листы, изготовленные разными производителями согласно собственным ТУ, могут иметь некоторый разброс в размерах толщины , длины и ширины. Естественно, что это должно обязательно сказаться на итоговом весе изделия.
Поэтому рассмотрим профили, выполненные по требованиям госстандарта 30340-95. В загородном строительстве преимущественно используются 7–8-волновые профили типоразмера 40 на 150. Как указано в ГОСТ, толщина их может принимать два значения – 5,8 и 5,2 мм. В первом случае масса:
- восьмиволнового изделия равна 26,1 кг;
- семиволнового – 23,2 кг.
Уменьшение толщины всего в 0,6 мм облегчает профили примерно на 4–4,5 кг.
Укладка волнового материала выполняется с перекрытием на одну или две волны соседним листом, что уменьшает полезную площадь. Именно ее значением и оперируют при подсчете количества профилей, необходимых для перекрытия заданной кровли. При расчетах можно воспользоваться следующей подсказкой: для перекрытия 100 м 2 необходимо 64 восьмиволновых профиля или 75 семиволновых.
Подсчитаем, какую нагрузку оказывает кровельное покрытие из волнового материала на 1 м 2 . Для восьмиволнового профиля количество листов (64) умножают на вес каждого из них (26,1 кг), после чего результат (1670 кг) делят на 100.В итоге получаем, что восьмиволновой профиль воздействует на 1 м 2 кровельной конструкции нагрузкой в 16,7 кг. Для семиволнового это значение равно 17,4 кг.
Большая нагрузка требует большего количества перекрытий, поэтому для строений с легким фундаментом используют восьмиволновой материал, так как он воздействует на стены и фундамент с меньшей силой.
При разработке проекта крыши дополнительно учитывается нагрузка, создаваемая природными явлениями, скажем, снегопадом. Вес изделий типоразмера 50 на 200 (шестиволновой профиль) определяется его толщиной: при 6 мм это 26 кг, а при 7,5–35.
Масса этого кровельного материала помимо размеров и толщины зависит также и от таких факторов, как состав и структура профиля, скажем, степень измельчения сырья на этапе формовки изделия. Многие домовладельцы сегодня отдают предпочтение окрашенному материалу – он более практичный и устойчивее к атмосферному воздействия, не говоря уже о выразительности кровли. Так вот, огрунтовывание и окрашивание также приводит к определенному увеличению массы профилей.
Увеличивает нагрузку от асбоцементного профиля и повышение влажности. Этот факт учтен и в нормативах ГОСТ – расчеты, связанные с массой этих изделий выполняют, учитывая влажность в 12%.
Разновидности, размеры и характеристики
В настоящее время рынок строительных материалов предлагает две разновидности шиферных листов: волновые и плоские.
Производство волнового шифера ведется в соответствии с ГОСТом 30340 — 95 «Листы асбоцементные волнистые», а плоский производится по нормам ГОСТа 18124 — 95 «Листы асбоцементные плоские».
Волновые шиферные листы
В соответствии с названными выше ГОСТами, размеры шиферных листов могут определяться, исходя из написания их марки, которых насчитывается лишь две: 54/200 и 40/150 (в числителе – высота волн, в знаменателе – расстояние между их гребнями).
Однако российские производители имеют право изготовления материала в соответствии со своими собственными техническими условиями, отличающимися по размерам шиферных листов.
Шиферные листы могут выпускаться с различными профилями, которые классифицируются следующим образом:
- ВО – листы, имеющие обычный профиль и размеры 120х68 см;
- УВ – листы, имеющие унифицированный профиль и размеры 175х112,5 см;
- ВУ – листы, имеющие усиленный профиль и длину 280 см.
Шифер, выпускаемый российскими предприятиями, может иметь различное число волн на лист, различную толщину листов и различные их размеры.
В настоящее время производятся листы, число волн на которых составляет 6, 7 или 8.

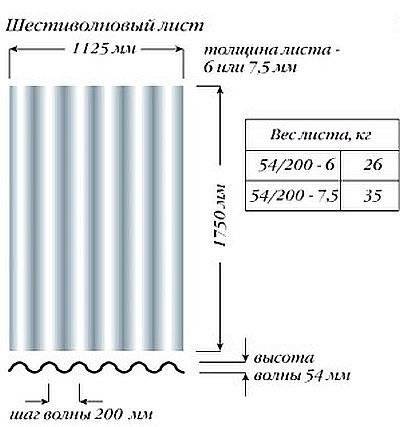

Шестиволновый
Размер листов такого шифера составляет 1125 х 1750 см, их толщина находится в диапазоне 0,6-0,75 см, а шаг волны составляет 20 см.
Шестиволновый шифер чаще всего используется при перекрытии зданий производственного назначения.
Семиволновый
В настоящее время данная разновидность шифера является наиболее распространенной и широко используется в области индивидуального жилищного строительства.
Толщина 7-волнового листа составляет 0,58 мм, размеры — 175 х 85 см, а площадь – 1,715 м2.
Восьмиволновый
Шифер данного типа, в отличие от других, изготавливается строго в соответствии с ГОСТом. Его толщина может составлять 5,2 мм, а также 5,8 мм, размеры — 1750 х 1130 см и площадь – 1,977 м2.
Плоские листы
Свойства плоского и волнового шиферного листа довольно схожи, однако между ними имеются и некоторые различия.
В частности, плоские листы могут изготавливаться и без прессовки, что, естественно, обеспечивает им различные технические характеристики.
По сравнению с волновым, плоский шифер имеет более высокие прочностные характеристики.
Так, он способен выдержать усилие на сжатие в 90-130 Мпа, а на изгиб – 20-50 Мпа.
Основное достоинство плоского материала состоит в многогранности его использования.
Он достаточно легок, поэтому может применяться в перекрытии без установки дополнительных элементов укрепления.
Вместе с тем плоский шифер довольно широко используется во внутренней и внешней отделке зданий, при обустройстве различного рода перегородок и вертикальных ограждений.
Размеры плоских шиферных листов значительно отличаются от тех, которые имеют волнистые листы.В частности:
- их длина может составлять 2500, 3000 и 3500 мм;
- ширина – 1200 и 1500 мм;
- толщина – 6, 8 и 10 мм.
Большая площадь листов плоского шифера обусловливает удобство их применения при обустройстве вертикальных ограждений, возведение которых производится с довольно большой скоростью.
Промышленностью также выпускаются листы плоского шифера меньших размеров порядка 400 х 600 мм, которые используются при монтаже кровли.
Следует знать, что под заказ производители могут изготовить партию любого шифера абсолютно других размеров и цветов.
Цветной материал пользуется большой популярностью у российских потребителей, поскольку он обходится дешевле, чем европейские аналоги цветной кровли, а ценовой параметр представляет собой важное достоинство в глазах россиян
С этим читают
