Кондиционирование торговых помещений: типы климатических систем и требования к ним

Кондиционер для небольшого магазина

Кассетная сплит система

  • эстетичность: незаметность системы под подвесным потолком
  • элегантный дизайн лицевой панели
  • равномерный воздухообмен в помещении
  • возможность подачи свежего воздуха

Канальная сплит система

Для магазинов, где необходимо сохранить дизайн помещения, как правило, выбирают канальную сплит систему. Ее внутренний блок устанавливается за подвесным или подшивным потолком, поэтому его не видно. Распределение охлажденного воздуха осуществляется по системе теплоизолированных воздуховодов, которые также размещаются в межпотолочном пространстве.

  • эстетичность: ее не видно за подвесным потолком
  • одна система может одновременно кондиционировать две-три комнаты
  • есть возможность подачи свежего воздуха с улицы, т.е. система решает также вопрос вентиляции
  • работа системы только в одном режиме (охлаждение или обогрев) для всех помещений
  • занижение потолков
  • затраты на воздуховоды с решетками и монтажные работы

Способы вентиляции магазина

Магазины должны оснащаться механической системой кондиционирования или вентиляцией. Приточный воздух, поступающий через вентиляцию, должен в полном количестве удаляться вытяжкой.

В магазинах, преимущественно, устанавливается приточная и вытяжная вентиляции, или же блоки централизованной приточно-вытяжной системы. Конструкции данного типа на порядок дешевле, однако малоэффективны без вспомогательного оборудования, покупка которого приводит к дополнительным тратам.

Характер вентиляции определяется типом магазина и общей используемой площадью, а именно:

  • небольшое помещение — приточно-вытяжная вентиляция с водяным или электрическим подогревом. В таком случае кондиционирование устанавливается отдельно. Свежий воздух поступает по наружным приточным решетам, проходя очистку и выходя в помещение через воздуховоды. Использованный воздух устраняется при помощи вытяжного оборудования;
  • магазин площадью более 400 м² — конструкция приточно-вытяжного типа с рекуперацией тепла. Помогает значительно снизить затраты на электроэнергию, низкая вероятность поломки;
  • магазины-склады — с целью обустройства эффективной системы вентиляции используются приточно-вытяжные конструкции высокой мощности. Механизмы такого типа требуют установки крышных кондиционеров и руфтопов;
  • торговый центр — приточно-вытяжная система с дополнительной установкой чиллера — механизма для охлаждения воды, используемого также как теплоноситель в системах кондиционирования.

Достигается значительная экономия электроэнергии, при этом конструкция надежная, простая в установке и эксплуатации.

Чиллер для системы вентиляции магазина

Требования кратности воздухообмена в разных помещениях значительно разнятся. Учитывается проходимость торгового центра и количество задействованного персонала. Благодаря этим данным, можно примерно просчитать необходимый объем притока воздушных масс, а также требуемую мощность вентиляции магазина.

Выбор промышленного кондиционера

Применение промышленной климатической техники предполагает обслуживание больших площадей. Оборудование отличается крупными габаритами, сложным устройством и монтажом. При подборе кондиционера для производства, театрального зала или гостиницы учитывают множество факторов:

  • Расход электроэнергии — среди промышленных систем кондиционирования наиболее затратными являются центральные и крышные климатические комплексы, экономичны мультизональные VRF и VRV установки.
  • Особенности конструкции — не вся техника имеет функцию регулировки параметров в отдельных помещениях.
  • При выборе вида оборудование ориентируются не только на его цену, но и стоимость монтажа. Недорогие крышные кондиционеры потребуют высоких денежных расходов на установку.
  • Возможность вентиляции — системе кондиционирования задают форму в зависимости от выполняемой задачи. В схему «чиллер-фанкойл» подключают центральный кондиционер, обеспечивающий приток свежего воздуха.

Имеет значение и список факторов, стандартный для любой климатической техники:

  • площадь здания, помещения;
  • общее количество тепла, выделяемое приборами;
  • наличие и расположение источников естественной вентиляции;
  • число людей, находящихся в помещении.

Вентиляция и кондиционирование воздуха

Самостоятельные системы кондиционирования воздуха и приточно-вытяжной вентиляции предусматриваются для следующих функциональных зон здания торгово-развлекательного центра:

-Гипермаркета;

-вспомогательных помещений Гипермаркета;

-якорных магазинов;

-магазинов-бутиков с пешеходной галереей (атриумом);

-ресторана, кафе, «ресторанного дворика» и вспомогательных помещений предприятий быстрого питания;

-кинотеатров, фойе киноцентра;

-подземных паркингов;

-технических помещений на площадях подземных паркингов;

-административных помещений.

Кроме того, самостоятельные системы кондиционирования воздуха и приточно-вытяжной вентиляции предусматриваются для каждого из пожарных отсеков, входящих в перечисленные функциональные зоны. Процесс кондиционирования воздуха в якорных магазинах, магазинах-бутиках, кафе-баре, пешеходных галереях-атриумах, фойе киноцентра (атриуме) с баром, ресторане и «ресторанном дворике», административных помещениях осуществляется совместным действием центральных кондиционеров, подающих нормируемое количество наружного воздуха стандартных параметров и устанавливаемых в помещениях местных систем охлаждения рециркуляционного воздуха – вентиляторных теплообменников (фан-койл).

Производительность систем кондиционирования воздуха по помещениям определена из условия ассимиляции теплопоступлений от людей, солнечной радиации или (и) электроосвещения и технологического оборудования для летнего режима как наиболее невыгодного. Обработанный наружный воздух, подаваемый от центрального кондиционера в теплый период года, ассимилирует часть избытков теплоты. Оставшаяся часть теплоизбытков ассимилируется охлаждением рециркуляционного воздуха в установленных в помещениях вентиляторных теплообменниках (фан-койлах).

Работой фан-койлов обеспечивается индивидуальное регулирование температурного режима по отдельным помещениям и зонам помещений в торговом-развлекательном центре. Предлагаемая схема кондиционирования воздуха позволяет максимально сократить производительность центральных установок, объемы перемещаемого по воздуховодам воздуха и, соответственно, площади под оборудование и вентиляционные шахты, а также потребление тепла, холода и электроэнергии, т.к. в центральных установках обрабатывается наружный воздух в объеме минимального расхода.

Помещения магазинов и бутиков, предназначенные для сдачи в аренду оснащаются системами инженерного оборудования, позволяющими арендатору при соответствующем дооборудовании помещений поддерживать в них комфортные параметры. Арендодатель оборудует помещения системой водяного отопления, размещаемой по наружному периметру здания, и рассчитанной на поддержание определенных температур в помещениях оборудованием системам кондиционирования и вентиляции, холодильным оборудованием, оборудованием систем дымозащиты здания торгово-развлекательного центра. К каждому помещению подается и соответственно удаляется воздух в количестве, определенном по минимальному расходу наружного воздуха.

Количество людей принято согласно технологическому заданию.

Приточный воздух обрабатывается (очищается, подогревается или охлаждается в теплый период) в кондиционерах, размещаемых на -1 и -2 этажах и, со стандартными параметрами, подается к помещениям. Ответвления от магистрального поэтажного воздуховода заканчиваются, регулирующей заслонкой при необходимости, огнезадерживающим клапаном и заглушаются.

Для возможности поддержания в помещениях заданных параметров в соответствии с п.1.2 «Общей части» и снятия избыточных тепловыделений в помещениях арендатору предлагается в дальнейшем в соответствии с принятой им планировкой помещений установить в них вентиляторные теплообменники фан-койл, работающие по 2-х трубной или 4-х трубной схеме. Для этого к помещениям арендаторов подводятся соответствующие трубопроводы, заканчивающиеся балансировочными клапанами и запорными клапанами. Разводка трубопроводов в пределах самих помещений и установка оборудования производится арендаторами. Ввиду того, что магазины-бутики будут вводиться в эксплуатацию поочередно, вентиляционные системы их обслуживающие, предусматриваются с частотным управлением.

Стояки системы холодоснабжения и дренажные стояки прокладываются в коммуникационных шахтах, имеющих обслуживание со стороны пешеходной галереи и коридоров. Торговые залы Гипермаркета оборудуются центральными системами кондиционирования воздуха с рециркуляцией.

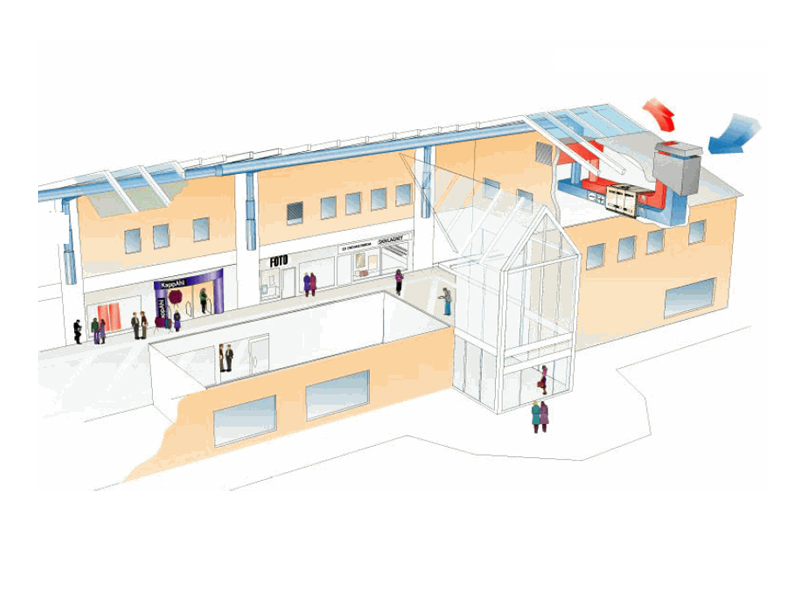

Вентиляция торгового центра

Вентиляция в ТЦ представляет собой обязательную и важную инженерную систему, обеспечивающую правильный воздухообмен в помещении. Установка качественной вентиляции является довольно ответственным и важным мероприятием, требующим большого опыта и профессионализма. От надлежащего выполнения работ будет зависеть комфорт покупателей, и, как результат, большая посещаемость торговой зоны, с увеличением прибыли.

Исходя из положений и основных норм нужно поддерживать установленную температуру и уровень влажности. Для данной цели используются системы кондиционирования в торговых залах магазинов, бытовых и складских зонах. Приборы являются разнообразным комплексом из специализированного оборудования, благодаря которому обеспечивается подача свежего воздуха. Кроме этого, приборы также отвечают за очистку, нагрев, увлажнение и охлаждение.

«ИНТЕХ-Климат» готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ «под ключ»: проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: . Отправьте заявку

Микроклимат небольших торговых залов

Система кондиционирования в магазине продуктов выбирается с учетом множества условий – числа холодильников, объема помещения, количества сотрудников, посещаемости и пр. Поскольку основная масса скоропортящихся продуктов помещена в холодильные установки и морозильные камеры, подбирать кондиционеры не получится по стандартным характеристикам

Важно учесть тепловыделение каждого холодильного аппарата

Вентиляция магазина промышленных товаров обеспечивает минимально необходимую единоразовую вытяжку воздушных масс из торгового помещения. Это означает, что система за один час должна выбросить на улицу объем воздуха, который содержится в зале.

Что надо знать при покупке

дренажный насос в высоконапорном канальном кондиционере

Недостатков в качестве функционирования данного климатического оборудования практически нет, за исключением следующих нюансов.

Высота потолка в помещении должна быть не менее 3 метров, в противном случае сильные потоки воздуха, выходящие из адаптера с решеткой, не будут успевать распределяться по пространству, что станет причиной простуд.

Канальный кондиционер со всеми дополнительными конструкциями монтируют в пространство между потолком и фальшивой антресолью. Его высота должна быть не менее 25 см.

В разных комнатах могут поддерживаться только одинаковые параметры. Это не совсем удобно в том случае, если одна из зон находится на солнечной стороне, где требуется более низкая температура, а другая – на северной, где достаточно усредненных показателей.

Расчет мощности кондиционера для магазина

Приобретая кондиционер в магазин, важно правильно рассчитать мощность прибора. От этого параметра зависит эффективность работы климатического оборудования

Как вычислить оптимальную мощность кондиционера

Для расчета используется формула Q=Q1+Q2+Q3, где Q1 – это количество тепловой энергии, выделяемой внутри помещения, Q2 – выделение тепла оборудованием и Q3 – показатель выделения тепла людьми.

В первую очередь нужно выделить основные источники тепла. Для определения Q1 используется формула Q1 = q х V, где q – это удельный показатель поступающего тепла (Вт/м 3 ), а V – внутренний объем (м 3 ).

Расчет Q2: средний показатель выделения тепла компьютерной техникой – 0.5 кВт, а показатель выделения тепла всех видов холодильников и витрин составляет 100% от номинальной мощности.

Далее рассчитываем показатель Q3: для малоподвижных групп людей – 0.1 кВт/чел., для помещений с умеренной активностью людей – 0.2 кВт/чел., в помещениях с высокой физической активностью людей – 0.3 кВт/чел.

Теперь, когда каждый показатель нам известен, высчитываем оптимальную мощность оборудования путем сложения полученных параметров.

Специалисты нашей компании помогут в выборе кондиционера для торговых помещений и произведут правильный расчет мощности, учитывая все важные параметры. Консультации по телефону.

Источник

Виды кондиционеров

Для охлаждения крупного магазина или универмага вариант использования настенного кондиционера является неприемлемым. В помещениях большой площади охлажденный воздух будет распределяться неравномерно. В данном случае лучше всего использовать канальный, потолочный кондиционер или мульти сплит-систему с внутренними блоками кассетного типа.

Канальные кондиционеры

При использовании канального кондиционера распределение воздуха по помещениям осуществляется по системе воздуховодов, которые размещаются под подвесным потолком. С помощью воздуховодов можно подавать охлажденный или нагретый воздух в двух, трёх, пяти, десяти и более местах, при необходимости распределяя его сразу на несколько помещений. Таким образом, в некоторых случаях использование одного кондиционера канального типа позволяет решить задачи как вентиляции, так и кондиционирования. Единственный минус «канальников» — они стоят немного дороже других сплит-систем.

  • эстетичность: ее не видно за подвесным потолком
  • одна система может одновременно кондиционировать две-три комнаты
  • есть возможность подачи свежего воздуха с улицы, т.е. система решает также вопрос вентиляции
  • работа системы только в одном режиме (охлаждение или обогрев) для всех помещений
  • занижение потолков
  • затраты на воздуховоды с решетками и монтажные работы

Кассетные кондиционеры

Кассетные кондиционеры также монтируются на потолке. Кассетные кондиционеры направляют охлажденный или нагретый воздух горизонтально вдоль потолка сразу по четырём направлениям. Многие современные модели позволяют регулировать силу воздушного потока каждому направлению отдельно, что позволяет равномернее распределять воздух по помещению. Размещается такое оборудование в центре торгового зала, благодаря чему кассетный кондиционер в магазине поддерживает максимально ровный температурный фон.

  • эстетичность: незаметность системы под подвесным потолком
  • элегантный дизайн лицевой панели
  • равномерный воздухообмен в помещении
  • возможность подачи свежего воздуха

Настенные кондиционеры

В небольших магазинах можно использовать настенные кондиционеры. На сегодняшний день это самый распространённый тип кондиционера, её выпускают абсолютно все существующие производители климатического оборудования. Правда стоит помнить что с помощью одной сплит-системы качественно можно охладить только одно помещение — на два, или тем более три, её уже не хватит.

  • простота конструкции
  • компактность
  • высокая эффективность
  • низкий уровень шума
  • быстрая и легкая установка

одна сплит-система может охладить только одно помещение, для установки нескольких помещений нужно несколько сплит-систем, следовательно несколько наружных блоков

Потолочные кондиционеры

В магазинах-«стекляшках» и других магазинах, стены которых не приспособлены для крепления настенных внутренних блоков, а подвесного потолка нет, используют потолочные кондиционеры. Как следует из названия, крепятся эти кондиционеры непосредственно к потолку, и направляют поток охлаждённого воздуха горизонтально вдоль потолка – в противном случае, из-за высокой мощности воздухопотока людей, находящиеся в непосредственной близости от кондиционера, может «просквазить».

  • потолочные кондиционеры обладают высокой охлаждающей способностью и равномерно распределяют воздушный поток на большой площади, благодаря чему отсутствуют зоны переохлаждения.
  • они эффективно работают в помещениях как со стандартными, так и с высокими потолками до 3,8 м
  • не требуют подвесного потолка
  • экономят место на стене
  • высота потолка помещения должна быть не менее 3 метров
  • кондиционер не подает свежий воздух в помещение

Наш специалист предложит такую систему кондиционирования, которая будет соответствовать всем климатическим требованиям и не нарушит дизайн магазина.

Мультисплит-система

Включает в себя наружный блок с подключенными к нему несколькими (от 2 до 5) внутренними блоками мощностью 2-5 кВт. Чаще всего это настенные модели, но могут быть сочетания блоков канального, кассетного, потолочно-напольного типов кондиционеров.
Мультисплит-система

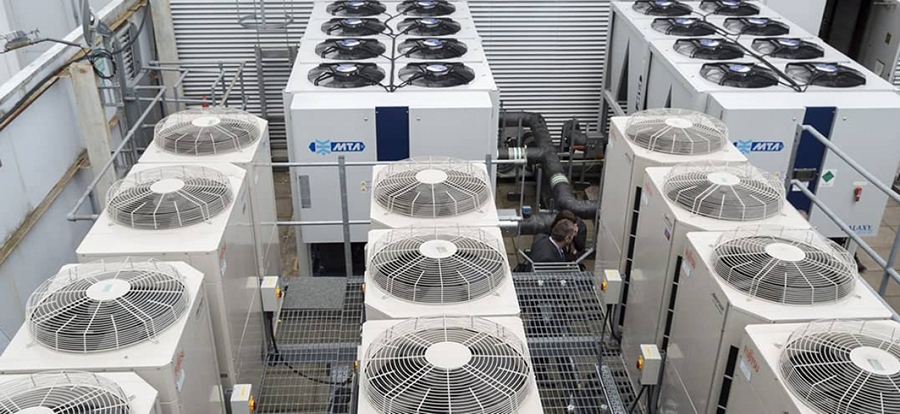

Мультизональная система устанавливается для обслуживания большого количества помещений. Для каждого из них выбирается наиболее оптимальный вариант внутреннего блока.

Наружный и внутренние блоки могут располагаться на расстоянии до 100 м. Охлаждающая система общая для всех блоков, каждый из которых потребляет холод/тепло по необходимости.

Достоинства— долгий срок службы

— экономия электроэнергии

— оптимальный тип внутреннего блока для каждого помещения

— возможность использования для большого количества помещений (4-32)

— комбинация разных типов внутренних блоков

— уменьшение количества внешних блоков

Недостатки— высокая цена

— сложная установка

— длинные коммуникационные пути

Сфера применениябольшие квартиры, офисы, частный дом, общественные места

Концептуальные особенности обустройства вентиляции в ТЦ

Такие крупные площадки как ТРЦ имеют ряд концептуальных отличий от специализированных магазинов небольшого формата, их обязательно важно учитывать при составлении проекта вентилирования помещений:

  • подача очищенного, подогретого или охлажденного воздуха подается во все зоны магазина;
  • все этажи, лестницы и хозяйственные помещения снабжаются воздушной смесью в нужных объемах;
  • мощность комплексов вентилирования рассчитывается с учетом торговых и складских площадей;
  • хорошая вентиляция торгового центра отличается многофункциональностью и производительностью;
  • автоматизированные системы упрощают процесс регулировки параметров вентиляции;
  • отдельные зоны обеспечиваются вентилированием с отличающимися параметрами и характеристиками.

В пиковые периоды распродаж и проведения акций, прогнозируемого увеличенного потока покупателей и посещаемости площадок должна существовать практичная возможность изменения параметров приточно-вытяжных систем, отличающихся оптимальной эффективностью.

Уменьшение расходов на эксплуатацию

1. Внутренние тепловые поступления. Снижаются за счет оптимального расчета проекта системы вентиляции, отводящей тепло непосредственно от источников освещения, торгового оборудования и солнечной радиации.

2. Интенсивное время эксплуатации вентиляции с неполной нагрузкой. Для этого применяют устройства регулирования расхода воздуха, что снижает расходы на эксплуатацию и повышает КПД вентиляционной системы.

3. Экономичность системы кондиционирования и экологическая безопасность. Достигается за счет эффективного теплоутилизатора или комбинированной схемы с использованием местных кондиционеров и центральной вентиляции.

4. Оптимальные акустические требования. Крупные магазины отличаются комфортом и требуют низкого уровня шума. Современные кондиционеры характеризуются жесткими нормами по соблюдению звукового давления в здании, не более 25 дБ, что за порогом слышимости для людей. Учитывается степень отражения звука от крышных кондиционеров и соседних зданий, ограничение шумовых параметров на территории.

5. Использование экономичного «свободного охлаждения» в холодное время года и ночью. Применение децентрализованного охлаждения для уменьшения потерь в системах с чиллером.

6. Соответствие кондиционеров европейским стандартам и нормам. Все системы соответствуют стандартам ГОСТ, нормам СНиП, а также требованиям безопасности.

Сфера применения систем вентилирования и кондиционирования

Определимся с краткой характеристикой типов вентиляционных устройств для торговых центров.

Применяются комбинированные приточно-вытяжные установки. Они утилизируют теплоту, удаляемого воздуха и нагревают приточный воздух с помощью теплообменника. Конструкция комбинированных систем не занимает много места для размещения, в отличии от раздельных вентиляционных систем.

Вентиляция для конкретных помещений торгового центра

1. Торговые залы – вентиляция, совмещенная с центральным кондиционером и удалением избыточного тепла за счет чиллер-фанкойла с водоохлаждением или фреоновых охладителей.

2. Кинотеатры и прочие помещения с тепловыделением, исходящим от людей вентилируются с помощью притока воздуха с улицы, характеризуется небольшими удельными тепловыми избытками.

3. Помещения общественного питания, продовольственные залы нуждаются в точном расчете норм наружного воздуха и тепловых избытков.

4. Помещения малой площади – приточно-вытяжная вентиляция с подогревом и отдельно установленным кондиционером.
5. Гипермаркет площадью превышающим 400 м2 – приточно-вытяжная вентиляция с рекуперацией тепла для снижения эксплуатационных и энергетических затрат.

6. Складские помещения – мощная приточно-вытяжная вентиляция с применением руфтопов (roof-top) крышных кондиционеров.

Оборудование для кондиционирования многофункциональных торговых центров

Крышный кондиционер (roof-top) – производит кондиционирование и вентиляцию с использованием для смешивания воздуха смесительной камеры, где регулируются соотношения внутреннего и наружного воздуха.

Чиллер – источник холодоснабжения, создает унифицированные климатические условия и поддерживает индивидуальные параметры характерные для конкретного помещения. Устанавливается на крыше, снабжает холодной водой фанкойлы многоэтажного здания.

Центральные кондиционеры – технологическая обработка воздуха: нагрев, увлажнение, осушка, очистка. Для работы совмещают с источниками теплоты и холода. Работает в режиме поддержания требуемой температуры круглый год.

Фанкойл – обычный конвектор, оборудованный вентилятором и двумя теплообменниками. Нагрев или охлаждение воздуха зависит от величины температуры жидкости в конвекторе. В процессе охлаждения помещения участвует чиллер. Система кондиционирования с помощью фанкойлов наиболее оптимальный и экономически энергоэффективное решение для микроклимата в торгово-развлекательных центрах.

Кассетные внутренние блоки VRF –монтируются в подвесной потолок, не крепят на стенах, не используют полезную площадь. Воздух распределяется равномерно на четыре стороны, благодаря чему помещение охлаждается без риска возникновения холодного воздушных потоков и сквозняков. Встроенный в конструкцию дренажный насос предотвращает от появления конденсата и появления капель воды на внутреннем блоке.

Требования к системам кондиционирования для магазинов

Кондиционер в магазине – необходимый бытовой прибор. Как правило, во многих торговых помещениях, где реализуются товары продовольственной группы, установлены холодильники, морозильные камеры, лари и другое оборудование, предназначенное для хранения скоропортящихся продуктов питания.

Как правило, в таких приборах установлены компрессоры. При работе они нагреваются, это тепло поступает в торговый зал. В жаркое время года с повышением температуры воздуха работа холодильного оборудования становится еще интенсивнее, компрессор выделяет еще больше тепла, что создает невыносимо жаркую и душную атмосферу в торговом помещении. Исправить эту ситуацию поможет правильно подобранный кондиционер.

Основные требования к кондиционерам для магазина:

  1. Мощность прибора должна соответствовать общей площади торгового зала. При расчете учитывается количество других приборов в помещении, издающих тепло, а также посещаемость торговой точки.
  2. Прибор должен быть компактным, не занимать лишнего места в торговом помещении.
  3. Бесшумная работа сплит-системы.

Системы кондиционирования магазинов, торговых помещений

Помещения магазинов должны быть оборудованы системами кондиционирования и/или вентиляции с побуждением механического типа. Объём притока воздуха должен быть на 100% компенсирован вытяжкой. При кондиционировании торговых площадей необходимо учитывать нормы СНиП 2.04.05-91.

«ИНТЕХ-Климат» готова реализовать профессиональные решения по климатическому и другому инженерному оборудованию. Выполним полный цикл работ «под ключ»: проектирование, подбор, поставка, монтаж и обслуживание.

Звоните сейчас: . Отправьте заявку

В процессе расчета кондиционирования воздуха (как и при расчёте вентиляции) количество людей определяется исходя из общей площади торгового зала:

  • для рынков, мебельных, музыкальных, книжных, спортивных, ювелирных магазинов, а также мест продажи электро- и радиотоваров, сельских магазинов — 3,5 м2 на одного человека;
  • для прочих непродовольственных/продовольственных магазинов — 2,5 м2 на одного человека.

В магазинах с различными торговыми залами проектируют отдельные системы кондиционирования для каждого зала.

Магазины, находящиеся на первых этажах административных, жилых и пр. зданий, должны обладать автономными системами вентиляции и кондиционирования, не зависимыми от соответствующих системы этих зданий.

Рециркуляция воздуха разрешена в торговых залах магазинов, за исключением залов с химическими, синтетическими, прочими пахучими веществами, горючими жидкостями. При повторной циркуляции наружный воздух подаётся в объеме от 20 м3 на 1 человека (за 1 час).

Также для поддержания комфортных температурных условий помещения должны быть оборудованы тепловыми завесами. Это касается:

  • тамбуров входов/выходов для покупателей на объектах с торговой площадью свыше 150 м2 (рынки — более 600 м2) при температуре (расчетной) внешнего воздуха в холодный период года ниже -15°С;
  • ворот в разгрузочных зонах продовольственных, а также непродовольственных магазинов с торговой площадью свыше 1500 м2 при расчетной температуре внешнего воздуха в холодный период года ниже -15°С.
