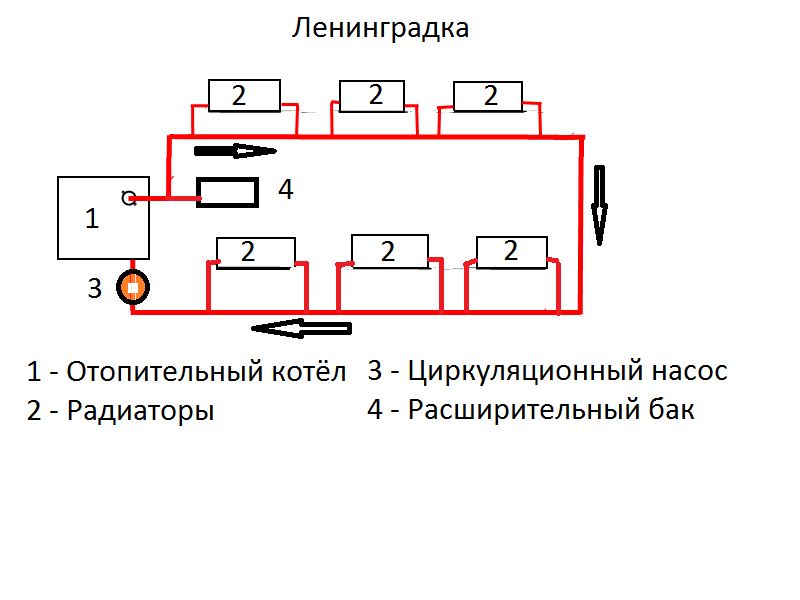

Схема ленинградской отопительной системы

Отличие от обычной однотрубной схемы

По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами.

В обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.

Типы однотрубных систем отопления

Выше мы рассмотрели однотрубную схему отопления с естественной циркуляцией воды. Отметим ее преимущества:

  • Простая конструкция, простой монтаж.
  • Байпас позволяет регулировать температуру в каждом помещении.
  • Систему можно использовать для коттеджа с мансардой, вторым этажом, подвальным помещением.
  • По сравнению с другими системами, расход материала меньше.
  • Для работы отопления не нужна электроэнергия.

В случае, когда у вас в розетке всегда есть 220 V, «Ленинградку» можно усовершенствовать. Установив циркуляционный насос, мы получим другой тип системы отопления, с принудительным движением жидкости. При этом:

  • Сечение труб основной магистрали можно уменьшить. Трубы с небольшим диаметром продаются дешевле. Значит, затраты на систему отопления можно сделать еще ниже.
  • Разводку магистральной трубы можно делать без уклона. Дизайн комнат выигрывает, да и монтаж становится проще.
  • «Ленинградку» можно сделать в доме с низкими комнатами, без организации разгонного модуля.
  • Эффективность работы системы отопления увеличится на 2 – 7% за счет более быстрого движения теплоносителя.

«Ленинградка» с принудительной циркуляцией теплоносителя.

Установка циркуляционного насоса с байпасом и клапаном.

Нагреваясь, вода расширяется. Это обязательно учитывается в системе отопления. При этом различают два вида «Ленинградки»:

  1. Открытая система. Расширительный бак ставят в самой верхней точке. Такой вариант изображен на рис. 8.
  2. Закрытая система. Кроме герметичного резервуара с компенсатором расширения воды обязательно предусматривается клапан для аварийного сброса давления.

Открытая система дешевле закрытой. Если не менять воду, то коррозия труб из-за попадания воздуха через расширительный бак будет незначительна.

Открытая система. Расширительный бак установлен в самом верху.

Закрытая система не требует установки бака в верхней точке трубопровода. Это удобно, когда используется только принудительная циркуляция жидкости.

Расширительный герметичный бак установлен перед котлом. Клапан аварийного сброса давления не указан.

Кроме рассмотренной последовательной схемы подключения радиаторов, есть возможность и параллельного размещения теплообменников и контуров в «Ленинградке». При этом появляется возможность уменьшить нагрев или отключить набор батарей. Это полезно, если не нужно отапливать мансарду или комнату для гостей весь зимний сезон.

Параллельное подключение нескольких радиаторов в однотрубной системе отопления.

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

  • Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
  • Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
  • Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
  • Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

  • Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
  • Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
  • Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.

Отопление «ленинградка» в частном доме

Чаще всего эта система отопления используется в частных домах сочетая в себе простоту, доступность и качества, при которых существующие недостатки становятся незначительными.

Фото 1. Схема отопительной системы «ленинградка» с твердотопливным котлом и циркуляционным насосом.

Особенности

Заключается в следующем:

  1. Температура радиаторов отопления регулируется в каждом отдельном помещении.
  2. Поскольку батареи подключаются параллельно трубе, любой радиатор можно отключить или вовсе демонтировать, что никак не повлияет на работу системы.

Преимущества

«Ленинградка» имеет ряд преимуществ, за которые её и выбирают владельцы частных домов:

  • Лёгкий монтаж и восстановительные работы в случае неисправности.
  • Не требуются специальные навыки для установки: разобравшись, посильно любому желающему.
  • Трубы прокладывают в любом месте, в том числе под полом.
  • Доступные материалы и оборудование.
  • Выгодная эксплуатация.

Недостатки

Несмотря на свои преимущества, система имеет ряд недостатков:

  • Для максимально эффективной работы требуется высокое давление. Для этих целей устанавливают циркуляционный насос и повышают температуру теплоносителя.
  • При горизонтальной схеме возникают сложности с подключением второго контура (тёплого пола).
  • При естественной циркуляции дальние радиаторы отдают меньше тепла по причине остывания теплоносителя, и на входе температура намного ниже, чем на выходе.
  • Низкая эффективность при большой длине магистрали.

Для эффективности и равномерности распределения теплоносителя используются трубы большего диаметра, а это портит внешний вид и приводит к увеличению стоимости отопления.

Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

  • регулировка температуры в отдельно взятом помещении;
  • демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
  • автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

  • невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
  • большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

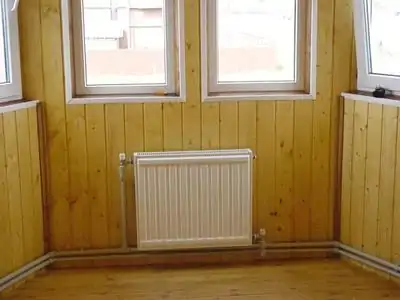

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

  • ограничение этажности (высоты) здания;
  • невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
  • необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

  • минимальный объем расходных материалов;
  • простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
  • доступность покупки всех комплектующих;
  • простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Однотрубная система с естественной циркуляцией (без насоса)

Естественная циркуляция тем сильнее, чем больше перепад температур в верхней и нижней части системы. Потому больше отдачи и скорости теплообмена можно получить, распределяя трубы от котла под потолком или на чердаке, а обратку понизу. Однако ленинградка строится и в горизонтальном исполнении без насоса.

Трубы общего контура распределяются по периметру здания с обязательным и неизменным уклоном, котел полностью расположен ниже уровня подключения радиаторов. Сами теплообменники подсоединяются выше магистральной трубы. Уклон нужен не менее 2-3 градусов. Первый участок от котла к радиатору укладывается с подъемом на два-три градуса, чтобы повысить циркуляцию.

Вода нагревается в котле и стремится вверх под действием сил гравитации, выталкивая себя в магистраль. Начиная с самого начала, вода начинает терять тепло. Доходя до радиатора, горячая вода заменяет собой холодную и выталкивает последнюю вниз. Так повторяется на каждом теплообменнике, пока остывший теплоноситель не вернется в котел и снова доберет температуру.

Расширительный бак открытого типа устанавливается как можно выше, притом с подключением на обратке перед насосом или перед первым радиатором в самой верхней точке контура для отвода воздуха.

Мембранный расширительный бак для системы закрытого типа устанавливается перед насосом. Давление в системе регулируется давлением в воздушной камере бака и количеством теплоносителя. В обязательном порядке система комплектуется пятивыводным штуцером с подключением воздухоотводчика, защитного взрывного клапана и манометра, по которому настраивается и контролируется состояние всего контура.

Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

  • регулировка температуры в отдельно взятом помещении;
  • демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
  • автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

  • невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
  • большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

  • ограничение этажности (высоты) здания;
  • невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
  • необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.
