1 Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое
Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.
Система отопления с естественной циркуляцией постепенно отходит в прошлое
За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.
Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:
- положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
- диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
- сечение внутренних отверстий в батареях (та же закономерность, что и для труб).
Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:
- громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
- для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
- необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
- оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
- большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
- сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.
Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:
- независимость от бесперебойной подачи электричества;
- бесшумность движения жидкости по трубам;
- эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).
Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды
При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.
Заполняем систему снизу
Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).
Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.
Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.
Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.
Закачивание антифриза насосом «Малыш».
Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.
Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
Прессовка системы отопления
Прессовка системы отопления
Перед заполнением системы отопления теплоносителем необходимо проверить герметичность всех стыков и соединений. Для этого выполняется прессовка — создание избыточного давления в трубах, т.е. искусственно создается ситуация дестабилизации системы.
Сделать это можно двумя способами — с помощью нагнетания воздуха или теплоносителя. Это обязательно делается еще до того, как заполняется система отопления двухконтурного котла. Выполнение этой процедуры можно осуществлять с помощью механического (электрического) насоса или подключив водоснабжение. Последний вариант не рекомендуется, так как контролировать процесс будет весьма сложно. Порядок выполнения состоит в следующем:
- Предварительная визуальная проверка стыков и соединительных узлов;
- Подключение механизма к входному патрубку системы;
- Создание избыточного давления, значение которого должно превышать норму в 1,5 раза.
Обязательно проверяется состояние элементов отопления. В случае возникновения протечки процесс незамедлительно останавливается и может начаться только тогда, когда дефект будет устранен.
Советы по минимизации затрат на отопление
Помимо модернизации установки автономного отопления можно выполнить ряд действий, результат которых приведет к уменьшению текущих затрат на эксплуатацию и оплату услуг ЖКХ. Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков учета тепла в квартире нецелесообразен. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры придется поставить минимум три счетчика — в ванной, на кухне и жилой комнате.
Общие затраты на монтаж одного устройства могут составить от 25 до 30 тыс. рублей. Выходом из создавшейся ситуации является установка общедомового счетчика. Он будет учитывать количество потребляемой тепловой энергии для всего здания. Благо централизованная схема, свойственная всем типам отопления хрущевки позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулировки подачи теплоносителя в зависимости от температуры на улице.
Для центральной схемы отопления пятиэтажной хрущевки можно установить балансировочный стояк. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект осуществляется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа подачи горячей воды.
Если в доме установлены старые стальные трубы и радиаторы — рекомендуют проводить периодическую химическую и механическую очистку. Перед этим социалисты должны внимательно изучить схему отопления пятиэтажного дома хрущевки, чтобы составить план работ. Очистку рекомендуется делать с квартир верхних этажей. В результате этого улучшится проходимость теплоносителя по трубам и радиаторам.
Некоторые схемы систем отопления хрущевки и их устройство предусматривали скрытый монтаж радиаторов. Подобный способ установки эффективен только в том случае, если выполнено утепление наружных стен.
В качестве альтернативного вида отопления можно ознакомиться с видеоматериалом по установке электрических ТЭНов в радиаторы.
Автономное отопление хорошо для тех,кто его имеет. Но остальные жильцы оплачивают отопление общих мест пользования и общие стояки проходят в квартирах с автономным отоплением и обогревают их. Поэтому осенние и весенние месяцы они отопление не включают. Кроме всего вся коробка дома обогревается от общего отопления. стоимость отопления у автономного в 10 раз меньше. Происходит воровство тепла,разрешенное сверху.
В течение последних месяцев отопление стоит (при норме-1621,95) 1829,34-ноябрь16г, 2414,69-декабрь16г.,2656,10-январь17г,2895,22-февраль 17г.Почему? Какое-то индивидуальное отопление в доме на Полюстровском пр. дом11? За этот период по несколько дней не было вообще отопления из-за аварий. Пример другого рядом стоящего дома:(норма-1621,95) 634,41-ноябрь16г.,1305,33-декабрь16г.,1224,12-январь 17г.,1207,1-февраль 17г. Правда заключается в том, что добросовестно относятся к людям и пересчитывают все потери, проводят беседы с неплательщиками, подают в суд, снимают деньги с компенсаций неплательщиков, а не раскидывают долги на добросовестных жильцов.
Что представляет собой двухтрубная система отопления
Конструкция состоит из котла, радиаторов, запорной арматуры и двух трубопроводов. Первый нужен для подачи теплоносителя к радиаторам, второй – для слива остывшей воды и транспортировки ее в котел нагрева. Цикл замкнутый, постоянный, подключение радиаторов может быть последовательным, но лучше делать параллельное, при котором в каждую батарею подается теплоноситель нужного температурного уровня.
Достоинства и недостатки системы
Преимущества двухконтурной схемы отопления:
- одинаковый температурный режим теплоносителя для каждого радиатора;
- возможность регулировать интенсивность обогрева в любой батарее путем установки термостата;
- возможность замены одного радиатора без уменьшения работы всей отопительной системы;
- двухконтурный вариант позволяет обогревать помещения площадью от 150 м2
К минусам относят увеличенный расход материалов – придется покупать вдвое больше труб, арматуры, крепежей, чем при формировании однотрубной системы. Также могут возникнуть сложности при формировании контуров.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.

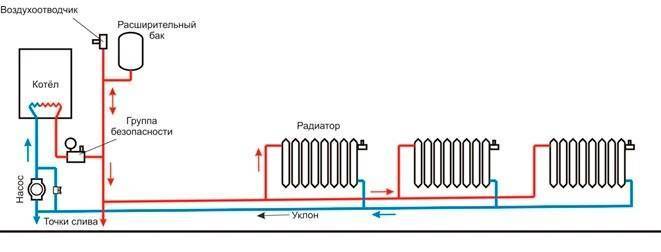

Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

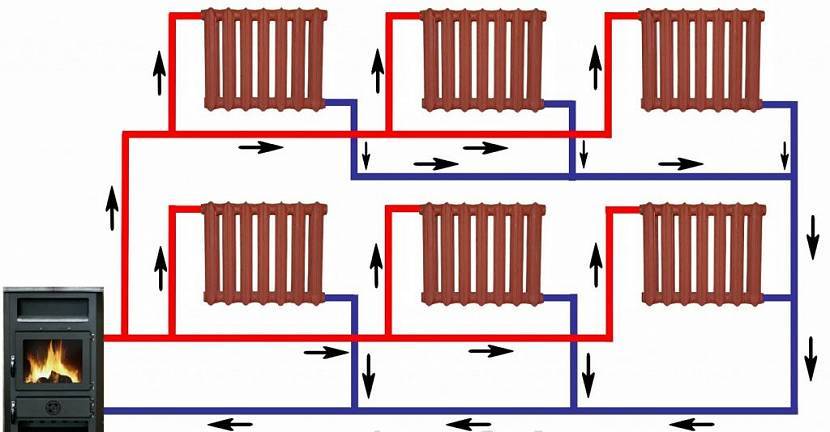

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Выбор коллектора
Лучевая система отопления имеет в своем составе коллектор (гребенку). Этот элемент имеет вид трубы. В ней установлены патрубки для входа и выхода теплоносителя. Для лучевой схемы следует установить два типа коллекторов.
Первой из них будет входная гребенка. К ней подсоединяется насос, а также клапан распределения теплоносителя. Он может быть трех- или двухходовым. Клапан имеет в своем составе термометр. Он установлен в корпусе коллектора. Устройство передает информацию клапану. Он открывает или закрывает заслонку, подмешивая горячую жидкость в контур.
Выходной коллектор собирает остывший теплоноситель, который возвращается к котлу. Отопительный прибор его снова нагревает. Дополнительно на этом патрубке можно установить балансировочный контроллер расхода. Коллекторная группа обеспечивает стабильность работы системы. Она отвечает за оптимизацию и баланс нагрева теплоносителя в системе.
Какой внутренней системе топления отдать предпочтение

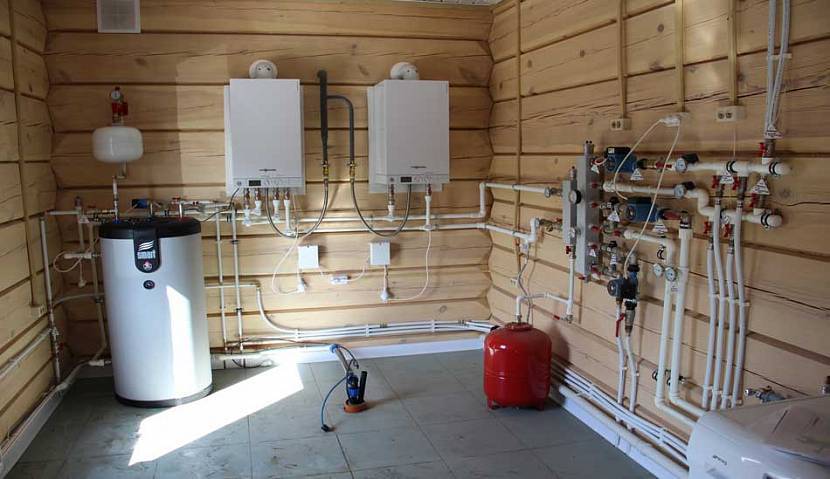

Проект отопления загородного дома строится не только на выборе типа энергоносителя и котла, но и типу поступления тепла в помещение. Их существует несколько.
Видео описание
В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:
Водяной обогрев
Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.
Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.
Общая схема водяного отопленияИсточник rusolymp.ru
Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:
Естественная циркуляция
Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.

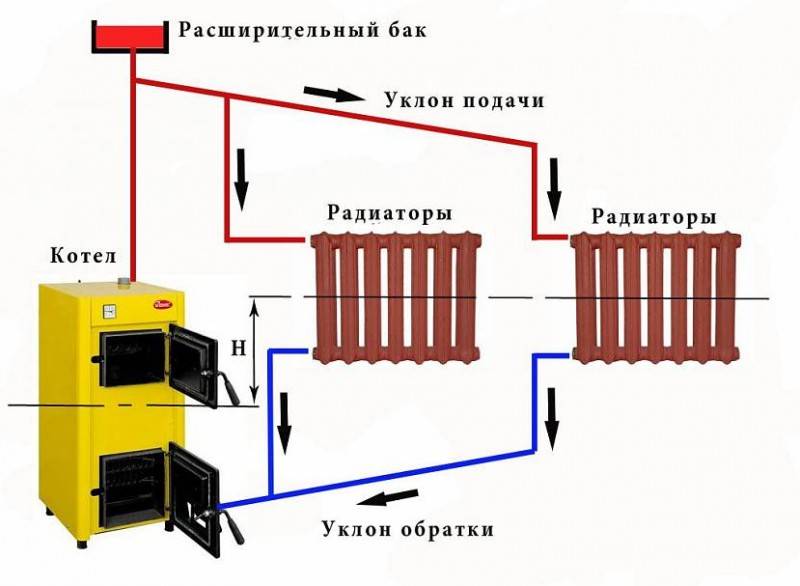

Естественная подача воды по трубам к радиаторамИсточник vse-otoplenie.ru
Принудительное движение теплоносителя
Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.

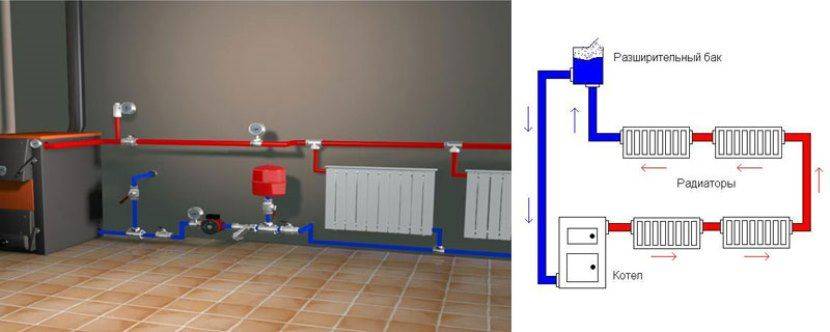

Принудительная подача горячей воды по системеИсточник opalennia.com

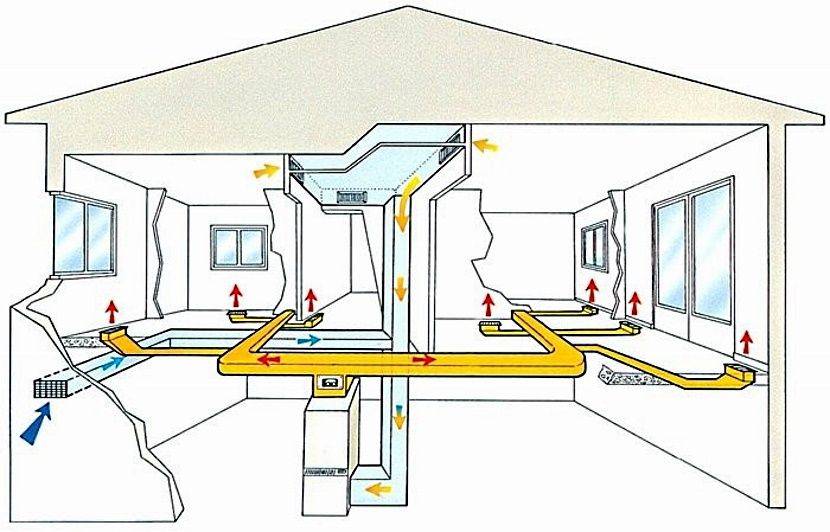

Воздушное отопление
Этот проект можно осуществить только при постройке дома. Для уже построенного здания обустройство будет чрезмерно дорогим, так как эта технология предусматривает обустройство воздуховодов (из металла, пластика или текстиля), через которые подается нагретый теплогенератором воздух.
Бывает принудительным и гравитационным. Естественный воздухообмен происходит по законам физики – теплый воздух поднимается к верху, холодный устремляется вниз. Принудительный способ отличается от предыдущего тем, что воздушные потоки перемещаются за счет установки вентиляционного оборудования.
Для организации воздушного отопления надо тщательно рассчитывать схемы движения теплых и холодных воздушных потоковИсточник nts-sk.ru
Электрическая
Эта технология предусматривает установку:
- электроконвекторов;
- инфракрасных длинноволновых обогревателей;
- систем «теплый полы».
Для достижения максимального эффекта, уютного микроклимата рекомендуется комбинировать в одном проекте несколько электроприборов для обогрева дома.
Такое отопление нельзя считать экономным, платежи за электроэнергию обязательно увеличатся. Если это не по карману, то следует выбирать более дешевый способ обогрева.
Водяное отопление от электрического котлаИсточник de.decorexpro.com
Что входит в профессионально составленный проект системы отопления
Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:
- Титульный лист с оригинальной печатью организации.
- Пояснительная записка (в обязательном порядке) к созданному проекту.
- План разводки коммуникаций (общий).
- Высотный план той же разводки.
- Смета: за проект, материалы, на виды работ и их стоимость.
- Спецификация материалов и спецоборудования.
- Проект в виде подробного эскиза.
- Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
- План проводки инженерных коммуникаций, места подключения и врезки.
Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.
Видео описание
Где могут быть допущены ошибки при организации отопления дома, подробно в этом видео:
Обращаясь к профильным фирмам заказчик не только экономит денежные средства, но и получает гарантию того, что его отопительная система будет работать правильно, долго и функционально. Не нужно будет ничего переделывать, а главное – не бояться за жизнь своих близких.
Как выровнять неравномерность нагрева радиаторов?
Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве – постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).
При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.
Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

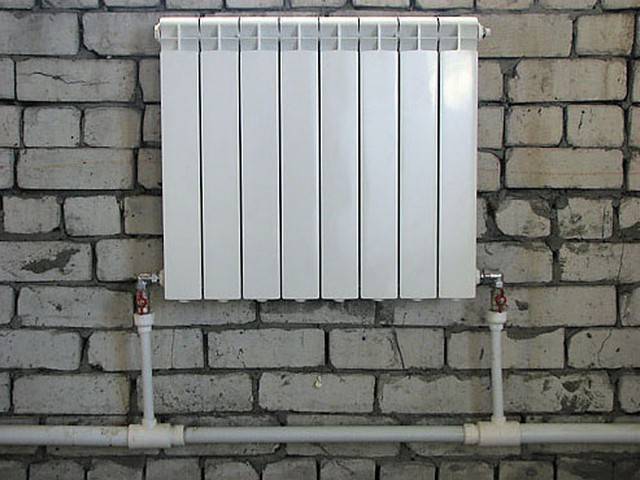

Подключение радиатора в «ленинградской» схеме с байпасом.
Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.
Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.
Заключение
Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.
Закрытая система отопления: различия от открытой.
Схема закрытой системы отопления
Данная сеть включает в себя следующие элементы:
- Котёл для нагрева теплоносителя
Воздухоотводный клапан
- Термостатический клапан
- Отопительные приборы (батареи, тёплый пол и т.д.)
- Трубы
Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды
- Балансировочный клапан
- Вентиль шаровой
- Манометр
- Соединительные элементы
Циркуляционный насос в закрытой системе отопления
В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.
Двухтрубная система отопления для 2-этажного дома
По-настоящему комфортных условий проживания можно достичь лишь при установке двухтрубной обогревательной системы. Ее конструкция позволяет регулировать температуру в отдельных помещениях и экономить энергетические ресурсы.
Как работает схема с двумя магистралями?
В отличие от однотрубной схемы, двухтрубная состоит из пары магистралей с различным назначением: одна из них подает теплоноситель, вторая выводит обратно. Подключение радиаторов производится не в последовательном порядке, а параллельно. Один контур, с нагретым теплоносителем, отходит от стояка к радиаторам обоих этажей, второй монтируется к выходу котла и также разводится на оба этажа.
Радиаторы снабжены термостатическими клапанами, позволяющими выставлять комфортную температуру. При желании можно снизить интенсивность нагревания частично или полностью перекрыть поступление воды в прибор.
Часть устройств принципиально врезают в обратку, например, перед котлом традиционно монтируют мембранный бак, регулирующий давление, насос циркуляционного типа и предохранительный клапан
В современных 2-этажных домах применяют двухтрубные конструкции, так как они гораздо эффективнее однотрубных:
- уменьшают потери давления;
- не требуют мощного насоса;
- сохраняют температуру теплоносителя одинаковой для каждого радиатора;
- позволяют использовать внутри одной системы множество различных тепловых устройств (например, радиаторы, конвекторы и «теплый пол»);
- дают возможность производить ремонт и замену деталей без ущерба для общего функционала.
Главным недостатком является сложность самостоятельной установки – во время сборки консультация и контроль профессионалов обязательны.
Удачные решения устройства двухтрубной системы
Существует множество воплощений разнообразных схем, но при составлении проекта следует отталкиваться от индивидуальных требований.
Простейшая схема для обустройства обогревательной системы в 2-этажном доме. Для нее характерны следующие пункты: 2 контура для отопления и производства ГВС, жидкий теплоноситель, принудительная циркуляция (+)
Ряд универсальных схем подходят для обеспечения теплом домов различной площади и этажности.
Подробная схема двухтрубной разводки для одноэтажного дома с полностью оборудованным цокольным этажом. Проблема теплоизоляции пола в подвале решена подключением водяной системы «теплый пол»
Если установить дополнительное оборудование, например мембранный бак, возможности системы обогрева расширятся.

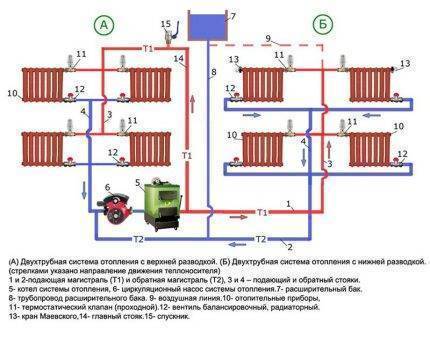

А и Б – два варианта устройства разводки, верхнего и нижнего типа. Дополнительное оборудование: расширительный бак, краны Маевского, воздушная линия (+)
На следующей схеме объединены три наиболее востребованных схемы разводки.
1 уровень – тупиковая разводка с параллельным монтажом обоих контуров; 2 уровень – встречная разводка, характеризующаяся двухсторонним радиаторным подключением; 3 – коллекторная разводка с улучшенной балансировкой
Все указанные схемы подходят для отопления 2-этажного здания.
Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:
- Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
- Создание необходимого давления происходит ещё на стадии установки контура отопления.
- Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
- Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
- Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
- Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
- В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.
Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).
- Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
- После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
- Как только из крана отвода воздуха пойдёт вода — перекрыть его.
- Только после всего вышеперечисленного запускать циркуляционный насос.
