Система полива своими руками: делаем систему автоматического и ручного полива, изучив схемы

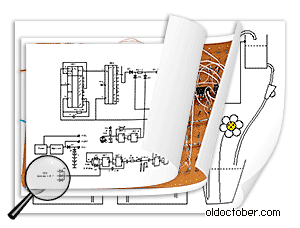

Электрическая схема простого автомата для полива растений.

В результате многоэтапного упрощения первоначальной схемы удалось построить логический блок всего на одной микросхеме К561ЛЕ5 (аналоги К176ЛЕ5, CD4001A).

R1, R2, R3 = 22,0 R4 = 12k R5 = 470k(Б,В) R6 = 30k R7 = 33k R8 = 22k R9 = 1,0 R10 = 6,2 R11 = 12k R12 = 10k R13, R14 = 1k

VD1 = ФД263 VD2 = КД510А VD3 = АЛ307Б VT1 = КТ3102 VT2 = КТ973Б C1, C3, C4 = 0,1 C2, C5 = 10,0 DD1 = К561ЛЕ5 (CD4001A) FU = 3A M = 12V 2,5-3A

Как это работает.

На элементах микросхемы DD1.1 и DD1.2 построен усилитель сигнала фотодатчика. Фотодиод VD1 и резистор R1 представляют собой делитель напряжения. Конденсатор C1 помехоподавляющий.

Когда освёщённость уменьшается, сопротивление фотодиода увеличивается и на выходе DD1.2 появляется высокий уровень. Резистор R2 создаёт необходимый гистерезис усилителю для обеспечения надёжного переключения. https://oldoctober.com/

В конце очередного светового дня на выходе DD1.2 появится положительный фронт импульса. Импульс проследует по цепи: выход DD1.2, VD2, R4, R5, C2, C4, вход DD1.3. Если влажность почвы снизилась до заранее установленного предела, то амплитуды вышеупомянутого импульса хватит для запуска одновибратора, который в свою очередь запустит насос.

Для того чтобы снова запустить насос, необходимо, чтобы были выполнены два условия. Первое – фотодатчик должен переключить выход DD1.2 с низкого уровня на высокий. Второе – сопротивление почвы должно быть достаточно высоко, чтобы обеспечить необходимую амплитуду импульса на входе DD1.3. Амплитуда этого импульса также зависит от положительной составляющей напряжения на входе DD1.3, которая определяется делителем напряжения на резисторах R7, R8.

На элементах DD1.3 и DD1.4 собран таймер насоса. Время работы насоса определяется постоянной времени R10 и C5. Транзисторы VT1 и VT2 – силовой ключ управления насосом. Хотя, транзистор VT2 (КТ973Б) составной, его коэффициент усиления по току (750 по справочнику) недостаточен для управления насосом, через который протекает ток 2,5… 3 Ампера, в зависимости от марки насоса.

3 : 750 ≈ 4(мА)

Максимальный же выходной ток микросхем серии К561 желательно ограничить 1-им миллиампером.

Назначение других элементов схемы.

C2, C4 – развязывают цепь электродов датчика по постоянному току.

Кроме этого, конденсатор C2 и резистор R3 выполняет функцию «защитного» таймера. Этот таймер в течение нескольких минут предотвратит ложный перезапуск насоса, если в ночное время фотодатчик будет освещён фейерверком или светом фар, проезжающего мимо автомобиля, а вода к тому времени ещё не успеет впитаться в почву.

На самом деле, более высока вероятность того, что, услышав звук работающего насоса, Вы захотите посмотреть, как происходит полив, и при этом включите свет.

C3 – помехозащитный.

R3 – разрядный для конденсатора C2.

R4, R11 – ограничивают выходной ток микросхемы.

R5 – позволяет отрегулировать амплитуду измерительного импульса.

R12 – запирает транзистор VT2.

Схема не нуждается в резервном источнике питания, так как в ней не используется суточный таймер. В случае если напряжение сети пропало, а влажность почвы ниже нормы, то автомат возобновит свою работу после появления напряжения сети перед очередным заходом солнца.

Но, данная схема, сложна в настройке, так как таймер насоса и «защитный» таймер не позволяют оперативно отслеживать величину влажности почвы.

Чтобы настроить схему приходится уменьшать резисторы R3 и R10, а затем прикрывать глазок фотодатчика, чтобы вызвать измерительный импульс. При этом ещё требуется отключить насос, чтобы он зря не качал воду.

Как управлять автополивом?

Согласитесь, когда система полива полностью автоматизирована, ею гораздо проще и приятнее управлять. В отличие от ручного, компьютерный способ управления стоит дороже, но он быстро окупается многолетним и достаточно комфортным использованием, великолепным видом участка и блестящим урожаем.

Чтобы установить компьютерное управление автополивом, не нужно обладать какими-то специальными знаниями. На регулируемых участках размещаются датчики влажности. Как только земля становится сухой, они подают сигнал центральному компьютеру о том, что время полива пришло. Можно обойтись и без датчиков. Достаточно просто настроить автоматическую подачу воды через заданные промежутки времени – и огород будет поливаться с определенной частотой. Например, каждый день в 7 утра или раз в 2 дня в 18.00. У каждого прибора своя конкретная инструкция по установке, поэтому подробно расписывать ее мы не будем.

Любопытно, что некоторыми современными моделями можно управлять с помощью мобильного телефона и Интернета. То есть, находясь в нескольких десятках км от дачи вы берете в руки телефон, запускаете мобильное приложение – и по трубам начинает бежать вода!

Порядок действий при разработке поливной системы своими руками

Сначала берете план участка в масштабе. Если его нет готового, рисуете на миллиметровке или большом листке в клетку. Наносите все постройки, грядки, крупные растения.

Разработка конфигурации

На плане рисуете зоны полива, источник воды, его расположение. Попутно прорисовываете ка будет проходить магистральный трубопровод. Если собираетесь обрызгивать дождевателями, нарисуйте зоны их действия. Они должны перекрываться и неполитых участков быть не должно.

Если насаждения высажены рядами, использовать рациональнее капельный полив: расход воды намного меньше, как и стоимость оборудования. При разработке схемы с капельным орошением количество линий полива зависит от расстояния между рядами. На ряды, между которыми расстояние больше 40 см необходимо по одной линии на каждый. Если ряды расположены ближе 40 см, полив веду в междурядье и линий получается на одну меньше.

Разработка поливной системы своими руками

После того, как все участки нарисованы, определяетесь с длинной требуемых трубопроводов, считаете, сколько и каких точек раздачи воды у вас получилось, определяетесь с оборудованием — количеством труб, шлангов, тройников, капельниц, брызгалок, нужен или нет вам насос и редуктор, будет установлена емкость или нет, какая автоматика должна стоять и где. Вот после того, как все это уже продумано, вплоть до диаметров труб, фитингов и переходников, наступает практический этап. Оросительная система, нарисованная на бумаге начинает воплощаться на вашем участке.

Начинаем строить

Далее уже идут работы по строительству. И первое что нужно — определиться с тем, как прокладывать будете трубы. Есть два способа: проложить трубопровод поверху или закопать в траншею. По земле обычно укладывают на даче: тут полив сезонный и осенью его разбирают. Очень редко поливные системы на дачах оставляют на зиму: даже если оборудование выдержит зиму, могут ее попросту сломать или украсть.

При создании системы автоматического полива участка дома постоянного проживания, стараются все сделать как можно более незаметным, потому трубы закапывают. В этом случае выкапываются траншеи глубиной  не менее 30 см. Этой глубины достаточно, чтобы трубы не повредились при земляных работах. Только не забудьте, что трубы, фитинги и другое оборудование, которое остается зимовать, должно переносить заморозку.

Один из этапов создания автоматического полива своими руками — земельные работы и укладка магистральных шлангов

От магистральных водопроводов отходят ответвления на полив. Все узлы и соединения желательно делать в лючках с крышками: именно в соединениях, тройниках и т.п. чаще всего происходят течи. Раскапывать всю траншею, чтобы найти место течи — не самое веселое занятие, а если все «проблемные места» заранее известны и относительно доступны, обслуживание становится легкой задачей.

При подземной прокладке магистральных трубопроводов места соединений устанавливайте в специальных боксах

Последний этап — в зависимости от выбранного способа полива в шланги устанавливаются устройства раздачи воды, все соединяется и тестируется.

Системы автоматического полива с забором от водопровода

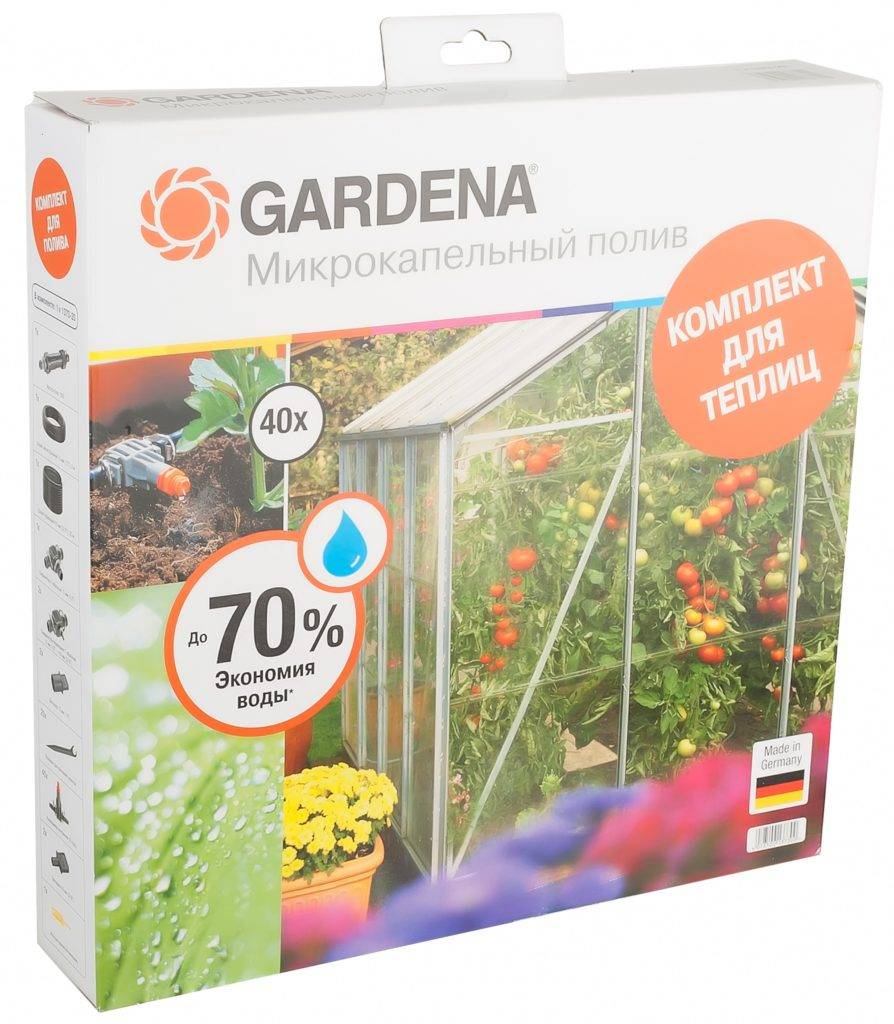

 GARDENA Набор для теплицы 1373-20

Набор с забором от водопровода позволяет осуществлять полив в теплице площадью до 24 квадратных метров. Подходит для прикорневого орошения перцев, помидоров и баклажанов. При необходимости, можно докупить расширитель и увеличить количество капельниц.

В комплект также входят распыляющие насадки на капельницы, что позволяет в полной мере увлажнять урожай.

Цена – 3 869 рублей.

GARDENA Набор для теплицы

Достоинства:

• автоматизация;
• возможность расширить количество поливаемых растений;
• легкость в использовании;
• простая сборка;
• долгий срок службы.

Недостатки:

Исток Набор КПК-100

Набор может быть использован в огороде, в теплице, в парниках. Подача воды осуществляется к корням через водовыпуски. Чтобы увлажнение осуществлялось без заминок, лучше использовать подключение к водопроводу, но настроить подачу можно и через емкость, которая должна возвышаться более чем на 1 метр.

Поливка идет таким образом, что это улучшает качество урожая. В набор входят очистительные фильтры, которые препятствуют засорению грядок.

Стоимость комплекта – 2 490 рублей.

Исток Набор КПК-100

Достоинства:

• высокая износостойкость деталей;
• автоматизация (полив осуществляется без участия человека);
• легкий монтаж и настройка;
• срок службы достигает 8 лет.

Недостатки:

Aqua Planet Набор капельного полива 60, с таймером

Набор Aqua Planet работает не только от обычной емкости, но и от водопровода. При подключении к водопроводу, растения будут орошаться холодной водой, а в емкости вода будет нагреваться, поэтому – теплой.

В комплект для орошения входит таймер. На нем можно установить продолжительность полива – от 1 минуты до 2 часов. Также включается периодичность орошения – от 1 раза в час до 1 раза в неделю. Выбор делается исходя из потребностей урожая.

Стоимость – 2 940 рублей.

Aqua Planet Набор капельного полива 60 с таймером

Достоинства:

• механизм поливает растения так, что позволяет им дышать;
• предотвращение заболеваний растений от некачественного орошения;
• экономия воды и времени огородников;
• качественные детали.

Недостатки:

MyFazenda Набор капельного полива 4 метра для парника

Набор предназначен для поливки парника. В комплект входит шланг длиной 8 метров и капельницы для 26 растений. Подключить подачу воды можно как из водопровода, так и из емкости.

Благодаря механизму «Моя Фазенда», растения облагораживаются, а урожайность возрастает в 2-3 раза. К тому же, у дачников освобождается время от орошения почвы, так как все работает автоматически.

Стоимость – 489 рублей.

MyFazenda Набор капельного полива 4 метра для парника

Достоинства:

• низкая цена;
• простая установка.

Недостатки:

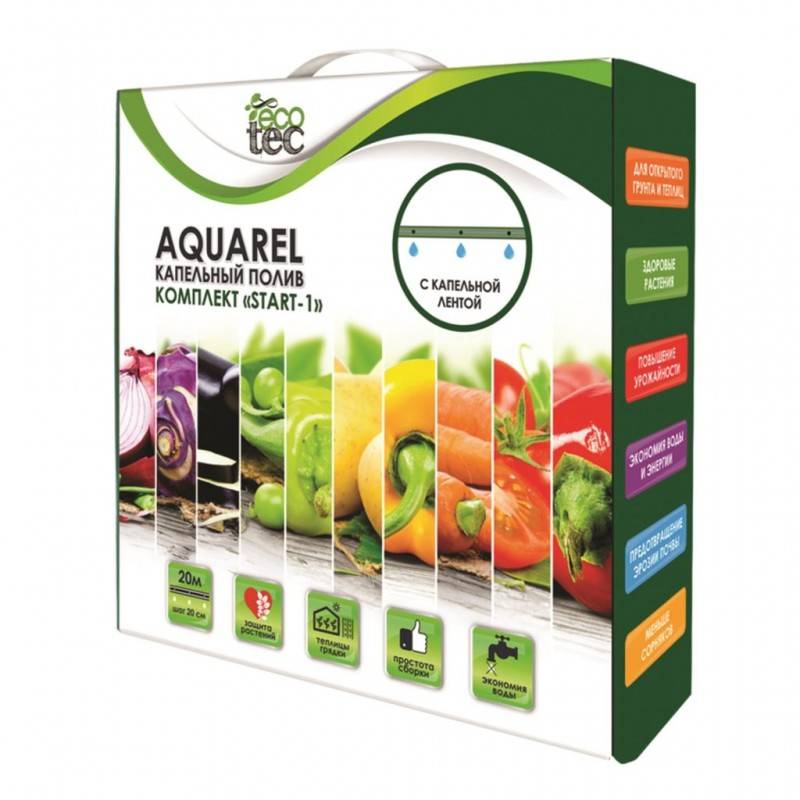

ECOTEC Aquarel. Profi

Набор предназначен для использования на даче, в теплицах, на грядках. Рассчитан на урожай до 64 штук. Главный шланг – 20 метров, может охватить до 5 грядок. В комплект, помимо шланга, входят тройники, заглушки, капельницы и коннектор.

Ecotec может брать воду не только из водопровода, но и из любой другой емкости – например, бочки

Важно только то, чтобы емкость находилась на расстоянии не меньше 1 метра от земли. Расход жидкости сильно уменьшается с использованием капельной системы – на 1 капельницу приходится 1,6 литров

Стоимость – 3 590 рублей.

ECOTEC Aquarel. Profi

Достоинства:

Недостатки:

• в комплект не входит очищающий фильтр и таймер;
• высокая цена.

HOZELOCK Набор 7023

Набор для орошения Hozelock подходит для теплиц, огорода, клумб. Механизм автоматический, поэтому настроив полив, можно спокойно оставлять садовый участок.

В комплект входят регуляторы расхода воды и давления. Это позволяет регулировать орошение. Подробная инструкция объясняет подключение системы. Монтаж не займет много времени. Капельное увлажнение рассчитано на участок до 10 квадратных метров и на 10 растений.

Стоимость – 4 380 рублей.

HOZELOCK Набор 7023

Достоинства:

• автоматичность;
• ничего не нужно докупать;
• экономия воды и времени;
• простая установка;
• качественные детали;
• долгий срок службы.

Недостатки:

KARCHER Набор 2.645-238.0

Механизм от известной марки предназначен для грядок до 15 метров и до 34 растений. Подключается он к водопроводу с высоким напором. Давление может достигать до 4 бар.

Комплектация включает в себя шланг длиной 10 метров, соединитель и тройник, фильтр для очистки, капельницы и коннектор. Прилагается инструкция, которая подробно объясняет процесс монтажа.

Стоимость – 4 846 рублей.

KARCHER Набор 2.645-238.0

Достоинства:

• долговечность;
• экономичность;
• легкие детали.

Недостатки:

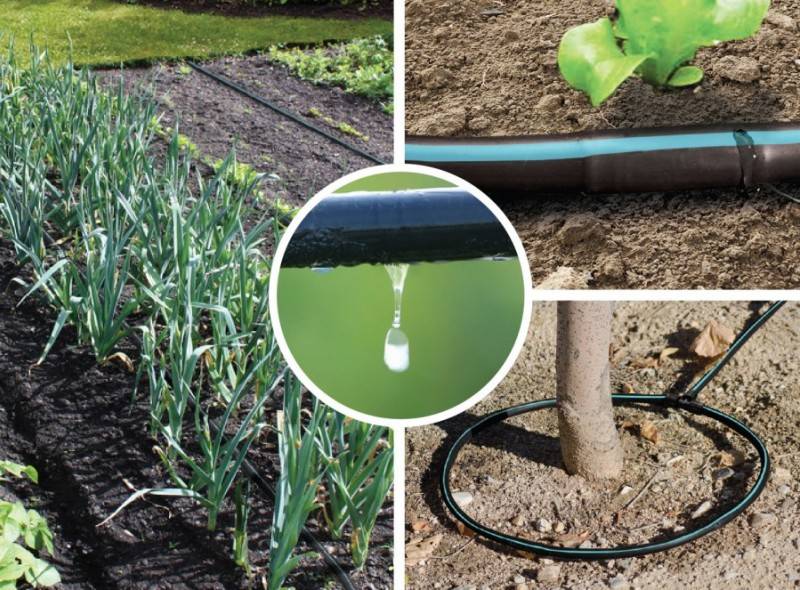

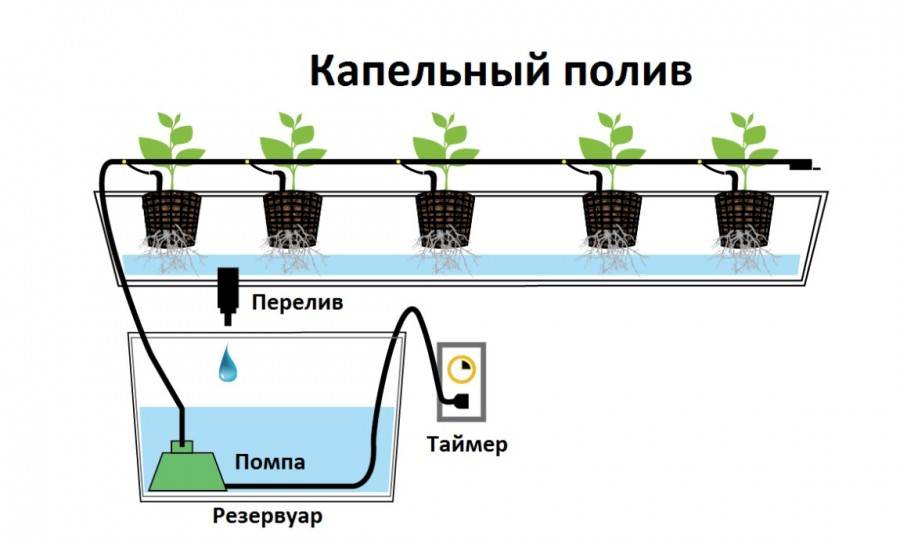

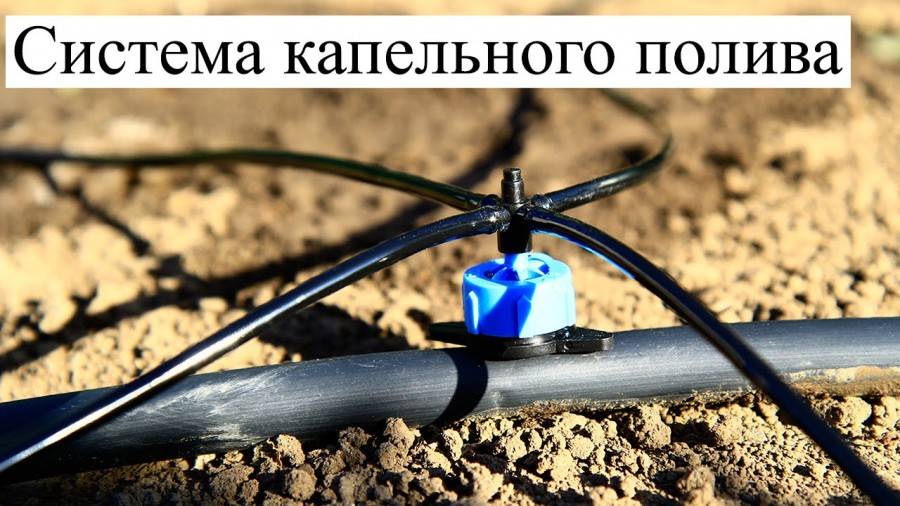

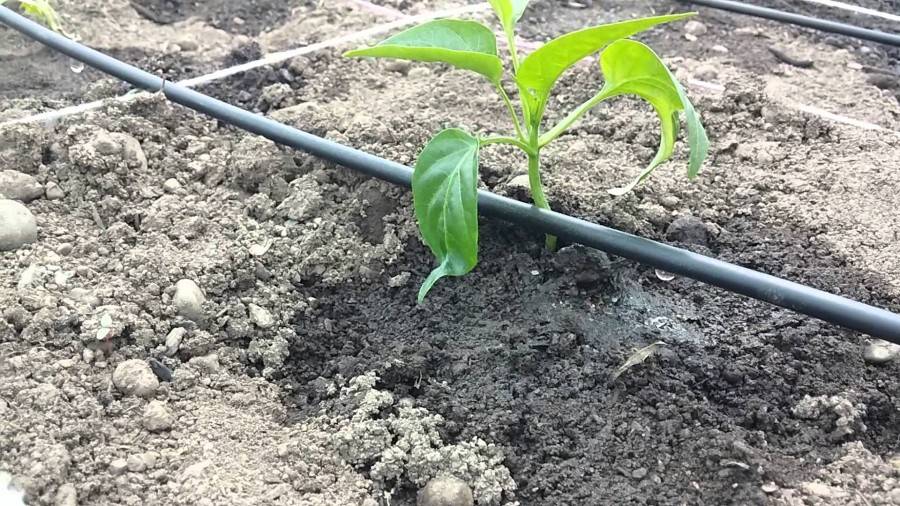

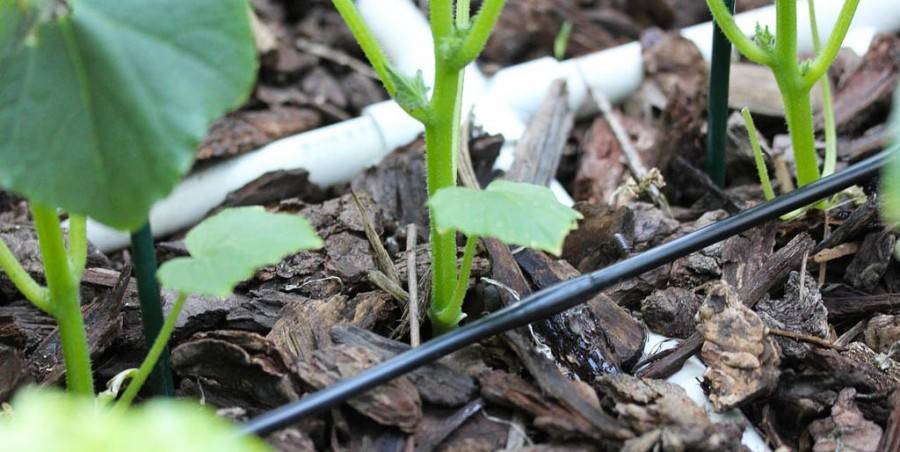

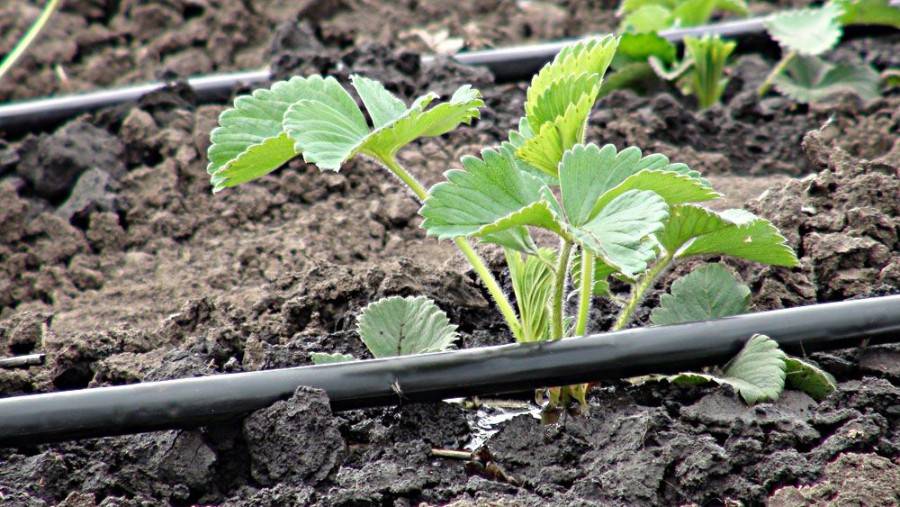

Организация капельного полива

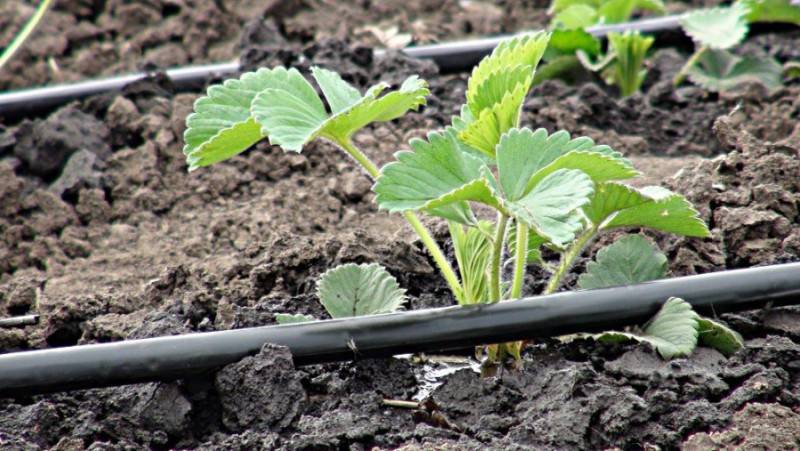

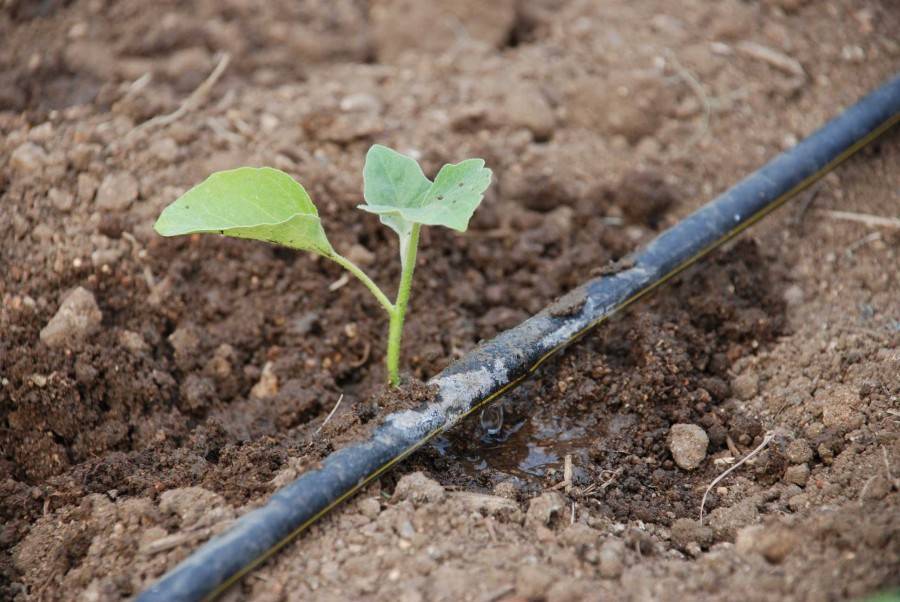

Устройство капельного полива обеспечивает растения нужным количеством воды. Порции при этом являются небольшими. При правильно осуществлённом методе увлажняются корни растений и почва вокруг них. Разводка воды налаживает оптимальный режим питания культур. Они не пересыхают и не гниют, что часто происходит при переливе.

Ни одна капля жидкости не пропадает, если правильно провести капельный полив самому. Для осуществления поставленной задачи следует только подобрать нужные инструменты и материалы. После этого самодельную конструкцию сделать не составит труда.

Что потребуется?

Чтобы смонтировать систему, следует взять несколько труб или пластиковых бутылок. Сам огородник делает выбор, что ему легче использовать. Если участок имеет небольшой размер, предлагается использование бутылок. Для большой территории лучше возьмите трубы. Рассмотрим каждый вариант более подробно.

Как сделать?

Для обустройства бутылочной разновидности берут полуторалитровую ёмкость. Её подвешивают над грядками горлом вниз или закапывают в почву. Предварительно в крышке проделывают несколько небольших отверстий, а в ёмкость наливают отстоявшуюся в течение нескольких дней воду.

Сделать отверстия можно нагретой иглой. Обычно одна бутылка обеспечивает питание культуре в течение 5 суток. Дно в такой таре срезается, благодаря чему можно беспрепятственно пополнить запас жидкости.

При подготовке закапывают в почву резервуар для воды, укладывают несколько труб, соединив их переходниками и подведя к основному источнику влаги. На следующем этапе укладывают трубы небольшого размера с проделанными в их поверхности отверстиями.

От труб к каждому растению проводят спецответвления. Обычно применяют для этих целей остатки капельниц. Они позволяют увлажнять культуры, обеспечивая им питание.

Если вы не хотите столкнуться с засором, следует регулярно проводить прочистку конструкции. Для этого при входе в резервуар устанавливается фильтр. Он отделяет воду от грязи и песка. Поступает к культурам абсолютно чистая жидкость.

5. Основные советы по эксплуатации капельной системы полива

Чтобы продлить срок службы любой системы, необходимо правильно и своевременно проводить техническое обслуживание. Для этого нужно:

• Очищать фильтр от накопившегося мусора с периодичностью раз в неделю. В дальнейшем можно делать это реже, если вы видите, что между чистками не успевает накопиться много отложений.
• Перед первым поливом обязательно нужно промыть всю систему.
• Если вы хотите использовать удобрения, то добавлять их можно непосредственно в накопительную емкость. Выбирайте легкорастворимые составы. После расходования всего объема воды с удобрениями, систему необходимо промыть чистой водой. Для удаления остатков примесей достаточно дать ей поработать на протяжении 10-15 минут.
• Если осенью вы захотите демонтировать систему, предварительно хорошо промойте ее и тщательно просушите.
• После этого аккуратно сложите шланги или ленты, накройте их тканью или уложите в коробки. Чтобы мелкие грызуны не испортили шланги, лучше хранить их в подвешенном состоянии.

Следуя данным рекомендациям, можно рассчитывать на то, что ваша система прослужит исправно не один год.

Статья написана для сайта remstroiblog.ru.

Что это такое?

Среди агротехнических мероприятий процесс насыщения растений влагой занимает особое место. Правильно организовать этот процесс, снизив затраты ручного труда, вполне можно на участке любой площади. Система полива представляет собой разновидность инженерно-технических сооружений, используемых для подачи воды к отдельным частям огорода, сада, газона или спортивной площадки. Она может быть ландшафтной или сельскохозяйственной, прокладываться поверхностно или при помощи подземных коммуникаций.

В состав систем полива входят следующие компоненты:

• трубопроводные линии;
• насосное оборудование;
• гидравлические электромагнитные клапаны или механическая запорная арматура;
• фильтрационные элементы;
• капельницы, форсунки (для некоторых систем);
• датчики и другие виды автоматики;
• зажимные фитинги;
• резервуары для хранения воды.

В сетях сельскохозяйственного назначения используются дополнительные компоненты. Такие системы оснащаются помповыми насосными станциями, гравийными фильтрами и инжекторами для дозирования удобрений. Магистрали для подачи воды состоят из труб, способных выдерживать значительный напор воды.

Пролог.

Пришло лето и тем из нас, кто собирается отправиться в путешествие, так или иначе придётся организовать полив цветов в отсутствие хозяина. Многократно проведённые эксперименты с передачей ключей хорошим людям почему-то плохо отражаются на здоровье цветов. Но, это и не удивительно. Кому под силу, на протяжении месяца или двух, каждые три-четыре дня посещать вашу квартиру и поливать цветы… за получение призрачного сувенира, привезённого из поездки.

Поиск готового автомата для полива растений в Интернете не увенчался успехом. Все эти автоматы, даже те, что стоят много больше 100$ при первом же пристальном рассмотрении перестают внушать доверие. Либо это просто убогие капиллярные системы, либо навороченные автоматы на микропроцессорах, но почему-то собранные в пластмассовых коробочках.

Что касается любительских конструкций, то я тоже просмотрел всё, что сумел найти в сети. К сожалению, мне не удалось найти ни одной конструкции заслуживающей внимания. Все они оказались больше похожими на плод воображения, перенесённый на бумагу. Одну из подобных схем я тоже «нарисовал» в голове, когда гулял по парку и обдумывал конструкцию. Я даже её смакетировал и подключил к датчикам.

Автомат отсчитывал заранее запрограммированное количество суток (ну как же без этого), отслеживал закат солнца, влажность почвы и управлял насосом.

Но, когда я стал подробно объяснять алгоритм работы этой схемы жене, то выяснилось, что машина должна уметь корректировать график полива не только в сторону опережения, но и в сторону отставания от графика, что полностью лишало смысла использование таймера. Собственно наличие суточного таймера в фабричных поливальных машинах и сбило меня поначалу с правильного пути.

И действительно. Если температура воздуха снизилась или возросла влажность, то поливать нужно реже, а если стало сухо и жарко, как в пекле, то чаще.

Получалось, что основным элементом автоматизации становится датчик влажности почвы, а вовсе не таймер. Но, почему же производители ширпотреба выбрали таймер? Может быть потому, что датчик влажности не смог обеспечить правильной оценки влажности почвы…

Поливальную машину я собирал по заданию супруги. Она же и предложила первоначальное техническое задание.

Установка автоматического полива

Автополив газона необходимо устанавливать, прежде чем начинать посадку газона. Процесс выполняется в несколько этапов:

• Снимается верхний слой земли (около 40 см)
• Выполняется укладка труб

Если же газон уже посажен, его дерновой слой необходимо аккуратно срезать и, установив систему орошения, уложить на место.

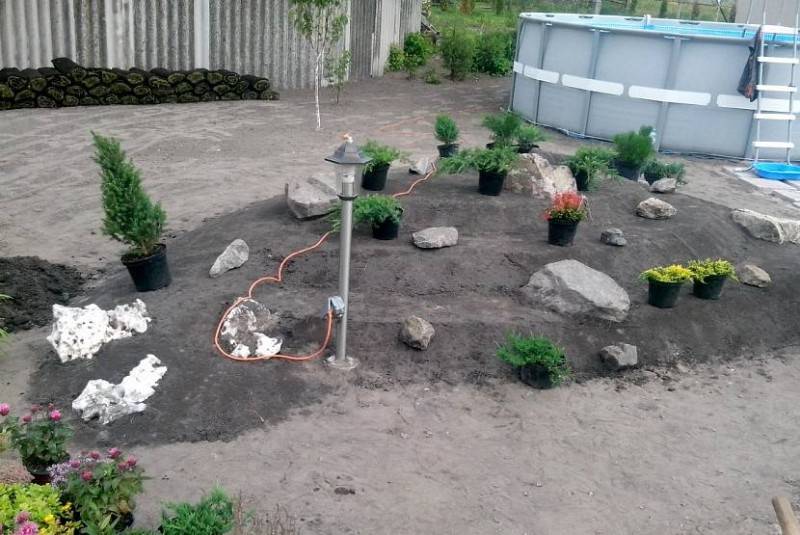

Обустройство полива возле альпийской горкиИсточник mirsada.kiev.ua

Рекомендуется, прежде чем начинать установку автополива сгруппировать растущие растения. Они высаживаются группами с учётом количества влаги, им необходимой. Участок зонируют и ставят водоразбрызгиватели с необходимой для конкретного участка мощностью.

Когда система устанавливается в зоне, где произрастают кусты или деревья рекомендуется устанавливать разбрызгиватели со струёй встречного орошения.

Иногда для качества, полива газона оборудование необходимо дополнительно укомплектовать. К примеру, если грунтовые воды в регионе загрязнённые или их технические характеристики не позволяют использование без предварительной очистки, понадобится установка дополнительных фильтров.

Ещё до наступления морозов обязательно нужно слить оставшуюся в системе воду. Это позволит избежать разрыва труб при наступлении морозов.

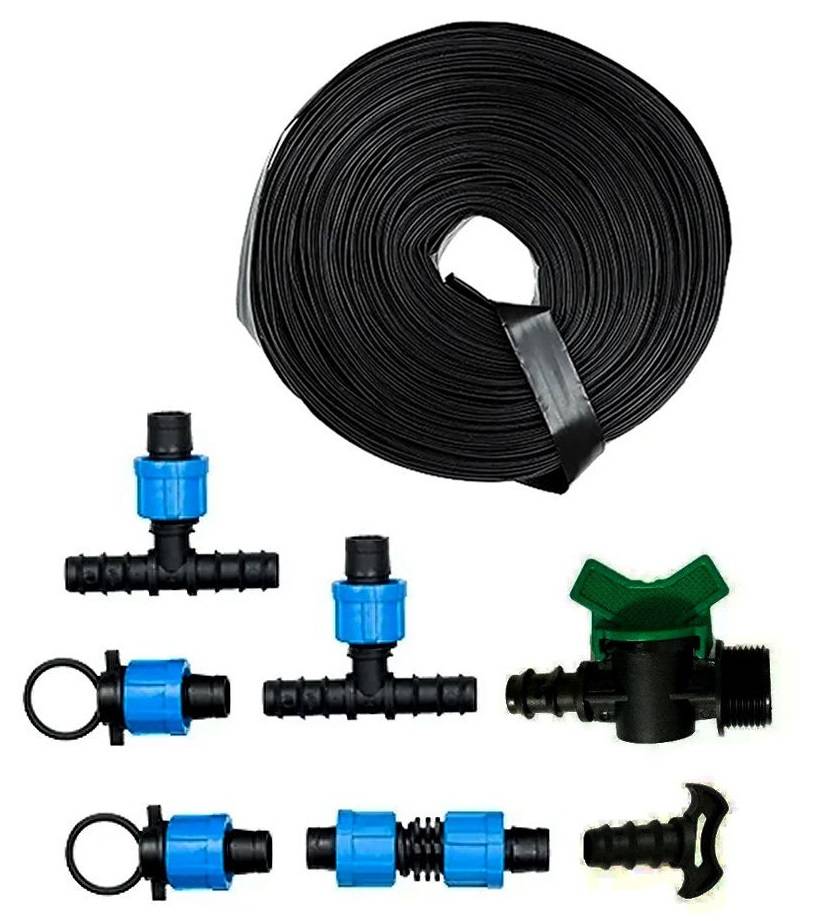

Как сделать систему капельного орошения своими руками?

Не обязательно приобретать готовую капельную систему для автоматического полива в магазине, когда ее вполне возможно сделать самостоятельно. Многие опытные огородники и дачники обходятся подручными средствами для сооружения вполне дееспособной и эффективной системы полива, которая состоит из простых узлов и компонентов.

В первую очередь необходимо позаботиться о наличии подходящего резервуара для воды. Изготавливать систему, работающую от сети центрального водоснабжения, гораздо труднее, ведь она потребует приобретения напорного оборудования, тогда как купить готовое изделие куда более оправдано. В качестве емкости отлично себя зарекомендовали стандартные стальные бочки объемом в 200 литров. Как правило, одной такой бочки хватает на экономное капельное орошение среднего огорода в течение нескольких дней.

К вашему резервуару для воды следует подвести основной шланг, который будет разветвляться на несколько линий при помощи тройников и переходников. Сам резервуар рекомендуется устанавливать минимум в метре от земной поверхности, чтобы обеспечить нормальный напор для хода поливной воды. В качестве капельниц годятся пластиковые бутылки с небольшими отверстиями. Следует учесть, что кустам и деревьям требуется больше жидкости, поэтому и отверстий в ваших самодельных капельницах должно быть больше.

Для того чтобы добавить в систему автоматический режим, придется приобрести специальный таймер полива. Данные устройства продаются отдельно и стоят небольших денег. Существуют как механические, так и электронные таймеры, работающие от батареек. Первые, как правило, менее надежны, зато не требуют дополнительного источника питания для своей работы. Таймер устанавливается на основном шланге и обеспечивает периодичность пуска воды в систему.

Чтобы система работала без нареканий, рекомендуется установить на основном шланге фильтр для воды. Его достаточно просто выполнить самостоятельно из пластикового контейнера или большой пятилитровой бутылки, а также куска поролона. Стоячая вода в резервуаре засоряется естественным путем, поэтому при прохождении через отверстия капельниц может забивать сток и влиять на эффективность орошения. Чтобы этого не произошло, и нужен фильтр. Его необходимо периодически вычищать, просто прополаскивая кусок поролона в чистой проточной воде.

Если вы желаете использовать удобрения, лучше всего выбирать легкорастворимые в воде вещества, которые не будут оседать в фильтре или капельницах. После окончания удобрения рекомендуется промыть всю систему чистой водой и тщательно просушить.

Минусы использования автоплива из личной практики

Начать хотелось бы с самого главного минуса – финансовых затрат. В самом начале установки системы потребуется вложение денежных средств. Конечно, система автополива, к счастью, не приравнивается к «стоимости самолета», тем не менее раскошелиться на покупку оборудования нам пришлось.

Да и в дальнейшем капельные ленты потребуется периодически менять, а также при необходимости заменять отдельные комплектующие (у нас, например, через три года сгорел погружной насос). И затраты на электроэнергию, в случае наличия насоса, также не стоит забывать.

Кроме того, на влажных грядках больше разводятся мокрицы и слизни, также и медведка предпочитает места, где бывает влажно.

Еще одна сложность состоит в том, что заданный на неделю режим не всегда бывает оптимальным. Ведь погода может резко измениться, зарядят дожди, а мы находимся в городе и уже не изменим настроек таймера. Система, несмотря на наличие сырости, будет исправно включаться и продолжит поливать грядки. Но, разумеется, при наличии датчика дождя такая проблема отпадает.

Другой существенный минус – возможность технических неполадок. Однажды электронный таймер по не выясненным причинам дал сбой, и наш огород беспрерывно круглосуточно поливался изо дня в день. К счастью, соседи заметили неладное, и мы были вынуждены срочно выехать на дачу, чтобы выставить правильные настройки.

Также в связи с тем, что в нашем случае вода в систему подается из колодца, она оказывается очень холодной, а полив ледяной водой — не самый оптимальный вариант для растений. С этим, кроме того, связано и то, что при проведении подкормок, удобрять приходится все-таки, поливая огород из ведра.

А вот дачникам, у которых автополив осуществляется из многокубовых емкостей, в этом отношении повезло гораздо больше, ведь вода там успевает прогреться, а при необходимости подкормки, удобрение можно развести непосредственно в баке.

И последний небольшой минус — необходимость ухода. С ведрами и лейками все гораздо проще. Грубо говоря, их можно даже не мыть, а вот с системой автополива так не получится. Если у вас нет фильтра, капельные ленты будут время от времени забиваться, что существенно сокращает их срок службы. А если фильтр имеется, то промывать придется уже сам фильтр.

В некоторых случаях такое мероприятие приходится делать и в течение сезона, но в конце сезона промывка и просушка всей системы автополива обязательна.

Напротив каждой грядки имеется тройник, на котором установлены муфты с внутренней резьбой. Людмила Светлицкая

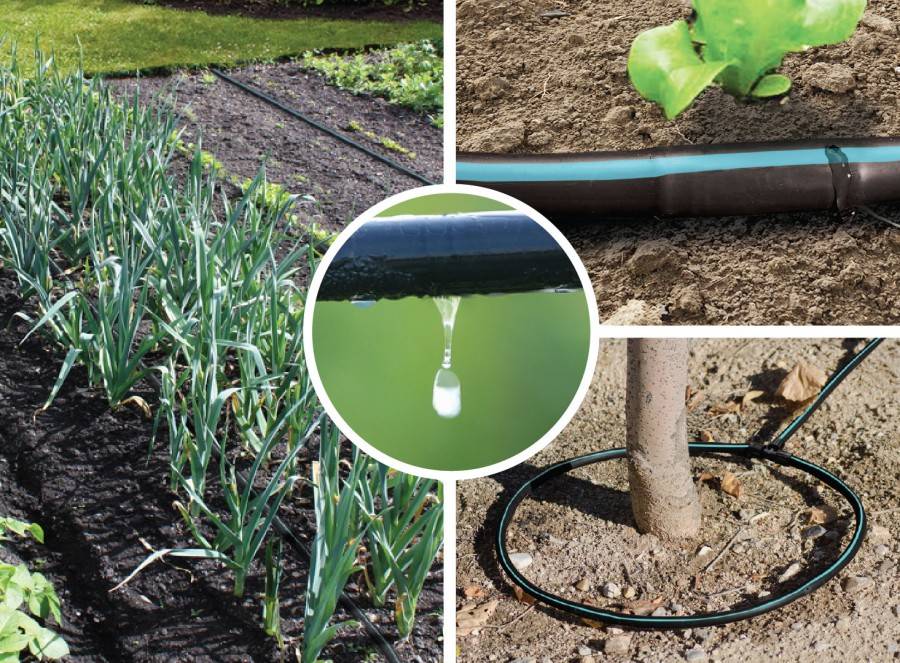

Варианты орошения, принцип работы и монтажа

Лучшим вариантом земледельцы считают именно капельный полив. Он запускается открытием вентиля вручную, тем самым поставляя жидкость прямо к корням растений.

Огромным плюсом данного вида есть и экономичный расход жидкости. Предлагаю разобраться, какие самодельные системы для полива можно соорудить без особых умений.

Испокон веков работа, сделанная своими руками ценилась своим качеством, да и расходов намного меньше, ведь вам не нужно платить работникам за установку, настройку. Далее поделюсь с вами лучшими идеями, как сделать полив своими руками.

Капельный полив из найденных во дворе вещей

За параметрами полива нужно следить и корректировать. Для этого нам понадобиться армированный гибкий шланг (предпочтительно для временного вида), или пластиковые (для стационарного типа).

Далее подбираем подходящую емкость (предпочтительнее не меньше ста литров), начинаем монтаж. Как это правильно сделать подскажет инструкция для изготовления систем полива. Об этом читайте далее.

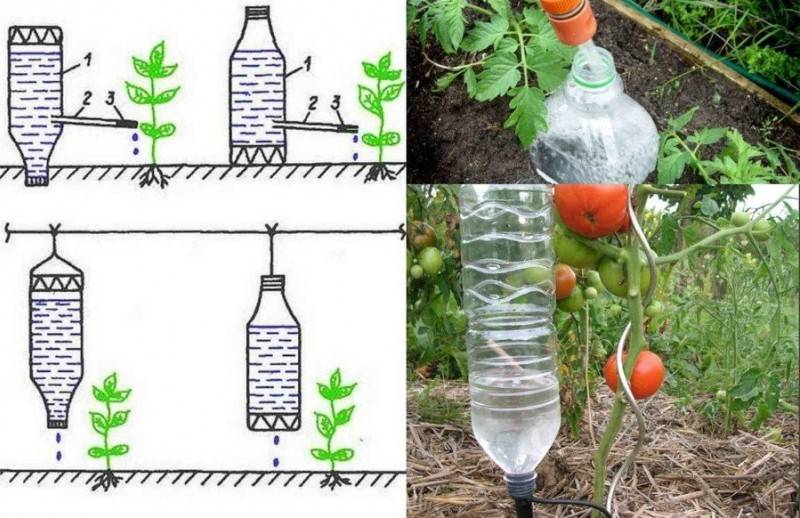

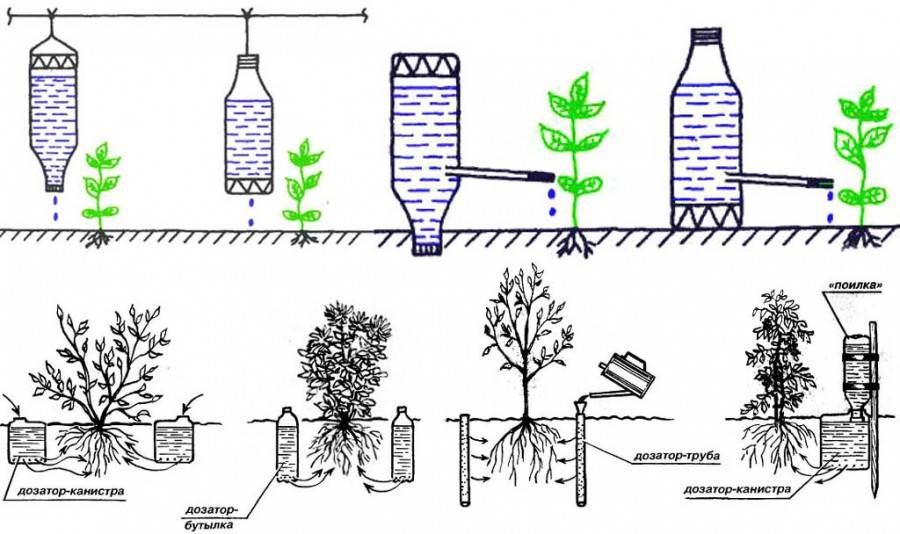

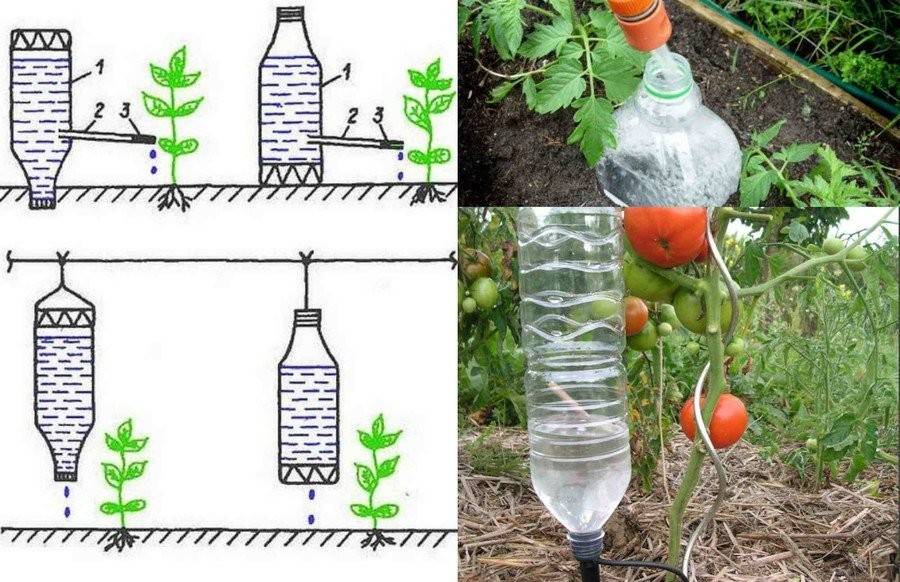

Капельный полив из пластиковых бутылок

Нужны бутылки по 5 литров. На высоте двух сантиметров от дна тары делаем проколы иглой для ремонта обуви, закапываем сооружение в междурядья грядки на половину.

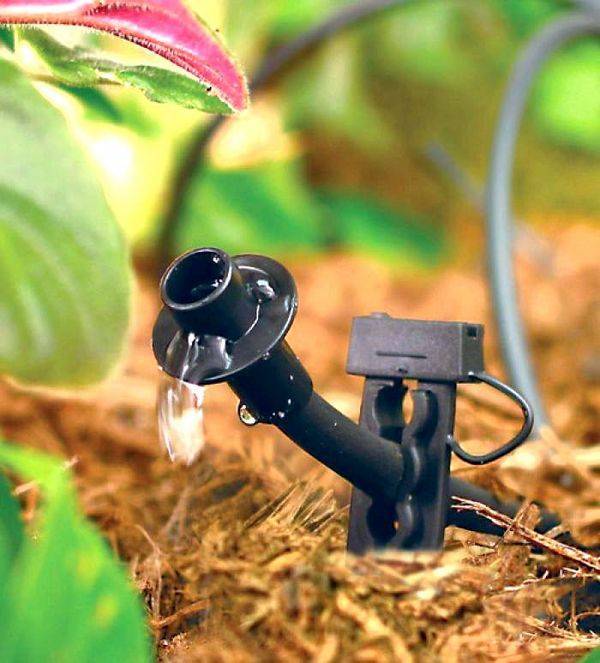

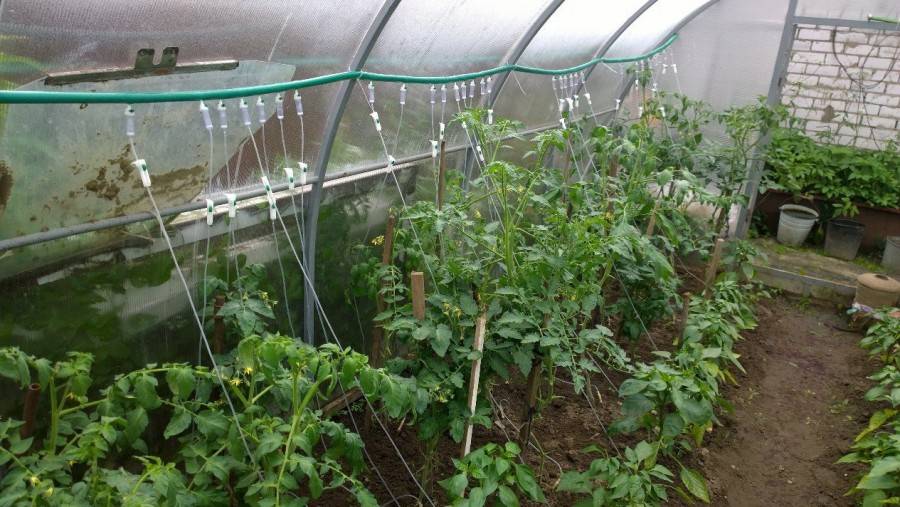

Лайфхак с капельницами

В этом случае от основной трубы делается индивидуальная разводка подачи жидкости для каждого растения. Принцип работы в медицине, и поливе растений идентичен.

Теперь и вы знаете из чего можно сделать простую систему полива. Хочу сказать, не у каждого сейчас есть возможность покупать готовые системы, поэтому делюсь секретами экономного полива своих красот. Такие незамысловатые варианты могут служить не один сезон.

Начав работу, не забывайте составить схемы для правильного изготовления систем. Без этого – никак, ведь нужно просчитать сколько может потребоваться расходного материала, какой расход воды на метр в квадрате и многие другие нюансы.

Вернемся к 1 пункту полива для детальной схемы установки:

• Чтобы все правильно функционировало нужно емкость для воды поднять на высоту 1,5 метра (если чуть выше или ниже – не беда).
• Далее на высоте 5 сантиметров от низа тары делаем проем для краника подачи.
• Занимаемся разводкой трубы и шланги, предпочтительнее размещать их в междурядья посадок.

Схемы автоматического полива

Вариантов и вариаций схем множество. Они очень мобильны и позволяют учесть все особенности участков и насаждений. Рассмотрим случай, когда вода подается из источника при помощи насосной станции сразу для полива растений. Такой вариант автоматического полива показан на фото ниже.

Такая система полива на даче своими руками может быть собрана за день

Вода к растениям может подаваться каплями или с использованием разбрызгивателей. Есть узел внесения удобрений. Он пригодится в системе автополива огорода, теплицы или сада, хотя и для газона и сада тоже лишним не будет. Количество линий полива определяется в зависимости от необходимости, потом рассчитывается давление. Капельницы или брызгалки подбираются по количеству воды, необходимому для растений.

Схема системы автоматического орошения с использованием разбрызгивателей показана на фото ниже. У этих устройств есть несколько названий: дождеватели и спринклеры, из-за чего полив называют «спринклерный».

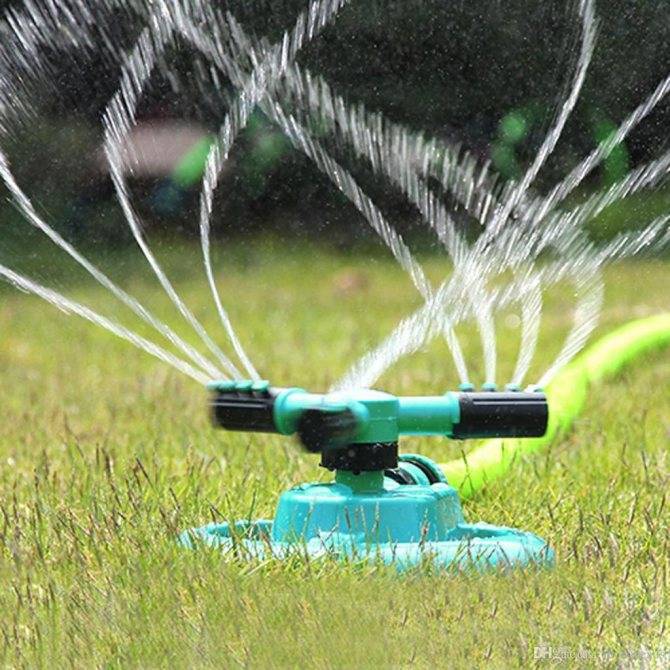

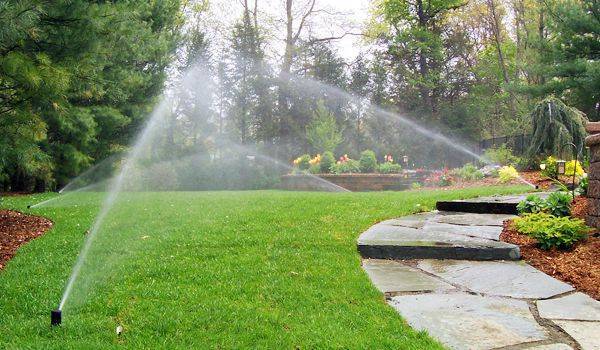

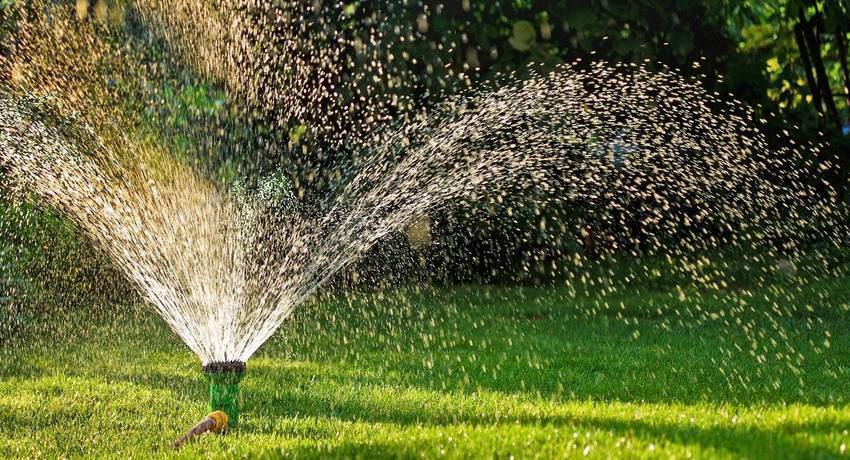

Спринклерная система полива подходит для полива газона или насаждений небольшой высоты — до 10-15 см

Основное отличие систем полива газонов в том, что трубопроводы чаще укладываются под землю. Чтобы разбрызгиватели не мешали при стрижке газона, они тоже должны прятаться в землю. Есть и такие модели.

Схема автоматического полива огорода, теплицы и сада показана на рисунке ниже. Вода сначала закачивается в емкость. Оттуда может подаваться самотеком, если подача воды капельная (она и нарисована). Для обеспечения требуемого давления для разбрызгивателей нужна будет установка насоса или насосной станции.

Система полива на даче из емкости

Если в обеспечении влагой нуждается огород,  сад или теплица, устроить все можно как на рисунке ниже. От того, что верху она отличается наличием насосной станции, которая подает воду на фильтры, после которых трубопровод уже расходится к грядкам.

Автоматический полив огорода своими руками можно собрать из комплектующих или купить готовые наборы для полива

Разновидности систем полива для дачи и огорода

Существующие системы полива можно разделить на четыре категории, каждая из которых обладает характерными преимуществами и недостатками:

• поверхностный полив;
• капельное орошение;
• внутрипочвенный полив;
• дождевание.

Каждый вид зеленых насаждений и огородных культур нуждается в разных способах полива

Полезный совет! На дачном участке можно организовать несколько систем полива, поскольку каждая культура нуждается в определенном режиме увлажнения.

Поверхностный полив является менее затратным вариантом орошения. Вода к растению по вырытым бороздкам подается непосредственно из шланга, который может быть подключен к централизованной системе водоснабжения или к бочке для полива на даче. Купить емкость можно любой вместимости. Система орошения находится на поверхности земли, поэтому самостоятельная ее прокладка не представляет труда. Такой способ лишает корни части кислорода, что может стать губительным для растений. Поэтому постоянно использовать поверхностный полив не рекомендуется.
