Система защиты от протечек воды «Гидролок»

Обслуживание системы Гидролок

самостоятельно

  • Как выбрать диаметр кранов
  • Схемы подключения и паспорта
  • Сравнение комплектов защиты Гидролок – какую систему от протечек лучше выбрать
  • Сравнение Аквасторож, Нептун, Гидролок по состоянию на начало 2019 года

схемы подключения системы защиты от протечек воды

  •    конструкции кранов с электроприводом (Ultimate, Professional, Winner),
  •    контроллеров (Premium, Universal),
  •    схемы подключения внешнего оборудования:
  •    внешней световой сигнализации,
  •    управление насосом,
  •    кнопки принудительного открытия/закрытия кранов с электроприводом,
  •    схему подключения GSM модуля
  •    и много другого

Паспорт шарового крана с электроприводом33 причины выбрать систему от протечек воды Гидролоку насс бесплатной доставкойсвоем городе

Система защиты от протечек Gidrolock для квартиры комплекты защиты от протечек по лучшей цене

Для загородного дома

Сортировать по:

|

Система защиты от протечек Gidrolock Winner 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner 1 – защита от протечек воды для загородного дома

Артикул: WINNER 1 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner+ 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner+ 1 – защита от протечек воды для загородного дома

Артикул: WINNER+ 1 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner Bugatti 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner Bugatti 2 – защита от протечек воды для загородного дома

Артикул: WINNER BUGATTI 2 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner+ 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner+ 2 – защита от протечек воды для загородного дома

Артикул: WINNER+ 2 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner Bugatti 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner Bugatti 3 – защита от протечек воды для загородного дома

Артикул: WINNER BUGATTI 3 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Winner+ 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Winner+ 3 – защита от протечек воды для загородного дома

Артикул: WINNER+ 3 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Ultimate Bugatti 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Ultimate Bugatti 1 – защита от протечек воды для загородного дома

Артикул: ULTIMATE BUGATTI 1 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Ultimate Bugatti 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Ultimate Bugatti 2 – защита от протечек воды для загородного дома

Артикул: ULTIMATE BUGATTI 2 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Bugatti 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Bugatti 1 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL BUGATTI 1 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Steel 1 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Steel 1 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL STEEL 1 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Ultimate Bugatti 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Ultimate Bugatti 3 – защита от протечек воды для загородного дома

Артикул: ULTIMATE BUGATTI 3 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Bugatti 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Bugatti 2 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL BUGATTI 2 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Steel 2 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Steel 2 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL STEEL 2 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Bugatti 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Bugatti 3 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL BUGATTI 3 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Система защиты от протечек Gidrolock Professional Steel 3 – защита от протечек воды для загородного дома

Система защиты от протечек Gidrolock Professional Steel 3 – защита от протечек воды для загородного дома

Артикул: PROFESSIONAL STEEL 3 F
В наличии

Страна:

Россия
Подробнее

Добавить к сравнению

Сравнение приводов кранов

Сравнение приводов кранов

Ultimate
Professional
Winner
Напряжение питания
12В
220В
12В
220В
6-15В
Мощность электродвигателя
Не более 6Вт
Не более 6Вт
Не более 15Вт
Не более 15Вт

Размеры привода
70х65х70 мм
70х65х70 мм
75х85х110 мм
75х85х110 мм
75х95х100 мм
Размеры кранов

Диаметры подключаемых кранов
1/2″, 3/4″, 1″
1/2″, 3/4″, 1″
1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″
1/2″, 3/4″, 1″
Время открытия/закрытия кранов до полного позиционирования
15-18сек
15-18сек
30сек
30сек
15-20сек
Ток потребления открытия/закрытия
не более 1А
не более 80мА
Не более 1,5А
Не более 80мА
не более 0,25А
Ток потребления в дежурном режиме
не более 50мА
не более 10мА
Не более 50Ма
не более 10мА
не более 2мкА
Крутящий момент на валу привода
7-10 Нм (70-100 кг*см)
7-10 Нм (70-100 кг*см)
21-45 Нм (210-450 кг*см)
21-45 Нм (210-450 кг*см)
16Нм (160 кг*см)
Степень защиты электропривода
IP65
IP65
IP65
IP65
IP65
Температура эксплуатации (Внимание, замерзшая вода может повредить кран)
-10-60oC
-10-60oC
-10-60oC
-10-60oC
-10-60oC
Максимальная температура жидкости (пиковая)
До +150oC
До +150oC
До +150oC
До +150oC
До +150oC
Максимальная рабочая температура теплоносителя
До +110oC
До +110oC
До +110oC
До +110oC
До +110oC
Отсоединение привода от крана
2 гайки 8
2 гайки 8
2 гайки 8, для 1 1/2 и 2″ -2 гайки на 10
2 гайки 8, для 1 1/2 и 2″ – 2 гайки на 10
Специальное быстросъемное соединение
Индикация положения крана
Нет
Нет
Опцио-
нально
Нет
Есть
Возможность подключения датчиков к приводу
Нет
Нет
Нет
Нет
Есть

Внешние устройства





GSM
Возмож-
но или через блок Премиум
Возмож-
но
Возмож-
но или через блок Премиум
Возможно
Плани-
руется
WiFi
Через блок Премиум
Нет
Через блок Премиум
Нет
Есть
Z-Wave
Плани-руется
Плани-руется
Плани-
руется
Плани-
руется
Плани-
руется

Сравнение наборов Гидролок


Квартира Premium Ultimate
Квартира Premium Professional
Квартира Winner
Загородный дом Premium Ultimate

Загородный дом Премиум Professional
Загородный дом Winner
Универсал
Количество кранов в комплекте
2
2
2
1
1
1
Нет
Диаметр кранов
1/2-1″
1/2-2″
1/2″-1″
1/2″-1″
1/2″-2″
1/2″-1″
Нет
Привод кранов
Ultimate
Professional
Winner
Ultimate
Professional
Winner
Нет
Количество проводных датчиков в комплекте
3
3
2
3
3
2
2
Количество датчиков с контролем обрыва
Опция до 8шт
Опция до 8шт
Нет
Опция до 8шт
Опция до 8шт
Нет
Нет
Количество беспроводных датчиков
Опция до 100шт
Опция до 100шт
Нет
Опция до 100шт
Опция до 100шт
Нет
Опция до 100шт
Блок питания
Встроен
Встроен
Опция
Встроен
Встроен
Опция
Встроен
GSM
Опция
Опция
План
Опция
Опция
План
Опция
Wi-Fi
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Z-Wave
План
План
План
План
План
План
План
Калькулятор комплекта
Квартира Ultimate Premium
Квартира Premium Professional
Квартира Winner
Загородный дом Ultimate Premium
Загородный дом Professional Premium
Загородный дом Winner
Universal

Максимальные количества подключения датчиков

 Premium  Universal  Winner
Максимально рекомендованное количество выносных блоков радиоприемников для датчиков протечки воды WSR (радио) подключаемых к  Блоку управления   в шт66
Максимально рекомендованная длина кабеля от Блока Управления до выносного блока радиоприемника для датчиков протечки воды WSR (радио) в  метрах.100м100м
Максимальное рекомендованное количество датчиков протечки воды WSP+, в шт8  — —
Максимальное рекомендованное количество датчиков протечки воды WSP, в шт1602120
Максимально рекомендованная длина кабеля от Блока управления/привода, в метрах100м100м100м


Обслуживание системы Гидролок

самостоятельно

  • Как выбрать диаметр кранов
  • Схемы подключения и паспорта
  • Сравнение комплектов защиты Гидролок – какую систему от протечек лучше выбрать
  • Сравнение Аквасторож, Нептун, Гидролок по состоянию на начало 2019 года

схемы подключения системы защиты от протечек воды

  •    конструкции кранов с электроприводом (Ultimate, Professional, Winner),
  •    контроллеров (Premium, Universal),
  •    схемы подключения внешнего оборудования:
  •    внешней световой сигнализации,
  •    управление насосом,
  •    кнопки принудительного открытия/закрытия кранов с электроприводом,
  •    схему подключения GSM модуля
  •    и много другого

Паспорт шарового крана с электроприводом33 причины выбрать систему от протечек воды Гидролоку насс бесплатной доставкойсвоем городе

Дополнительные возможности

В системе защиты от протечек Гидролок есть ещё две опции:

  • Принудительное отключение воды нажатием одной кнопки. Её имеет смысл установить около двери. Позволяет быстро перекрыть подачу при необходимости. Например, надолго уехать из дома.
  • Принудительное сохранение подачи воды в течение 30. Например, датчик под ванной во время приёма душа может дать сигнал на срабатывание. Включая, опцию можно закончить дела, а после восстановить работоспособность системы.

Блок контроля Гидролока имеет возможность подключить большое количество оборудования:

  • 20 электроприводов.
  • До 200 проводных или 100 беспроводных датчиков.
  • Возможность GSM оповещения, то есть сигнал об аварии придёт на ваш телефон.
  • Установка радиомодуля позволяет управлять системой пультом и устанавливать беспроводные датчики.
  • Отдельная световая сигнализация до 8 зон контроля. Не надо искать, где именно течёт.

Устанавливая систему контроля протечек воды в частном доме, подключить реле к контроллеру можно отключать какое-либо устройство. Например, система не только закроет кран, но и выключит питание насоса.

Конструктивные особенности

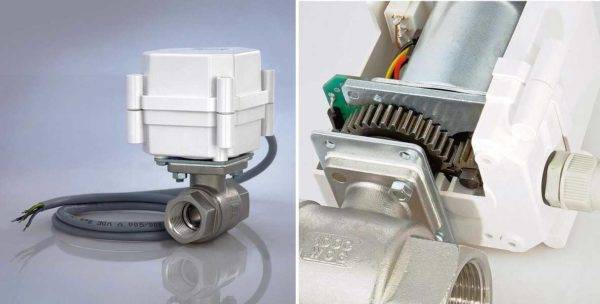

В разных системах Ultimate, Professional, Winner используются сервоприводы с различным крутящим моментом на валу — 100, 450 и 160 кг/см. Этого достаточно закрыть даже заклинивший кран.

  • В электроприводах используются только металлический редуктор.
  • Привод вращается только в одну сторону, а это увеличивает крутящий момент редуктора и снижает нагрузку на него.
  • Контроллер реагирует на наличие просвета. Для безопасности в кране отсутствуют электрические контакты.
  • Двигатель бесколлекторный, а это гарантирует долгий срок службы.
  • Крепление простое и в случае необходимости можно быстро снять и получить доступ к вентилю крана.

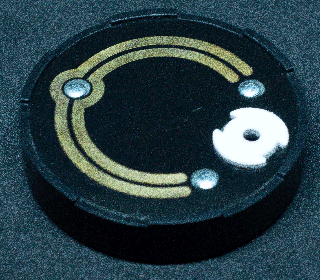

  • Датчик воды представляет собой небольшую схему, исключающую ложные срабатывания.Снять привод можно вручную закрыть воду
  • Датчик наличия воды в системе защиты от протечек Гидролок — это не просто два контакта. Это небольшая схема, которая практически исключает ложные срабатывания. Для защиты от окисления, контакты датчика покрыты позолотой.

Некоторые конструктивные решения предотвращения протечек от Гидролок выгодно отличают их от конкурентов «Аквасторож» и «Нептун«.

Какие бывают СППВ

Системы различаются по:

  • способу питания — от батареек, аккумулятора или электросети;
  • способам монтажа — одни устанавливаются во время ремонта, другие можно ставить и после его окончания;
  • типу кранов — шаровые, керамические и т. д.;
  • типу и мощности электроприводов;
  • типу датчиков — проводные и беспроводные;
  • набору дополнительных функций — контроль за состоянием батареек и кранов, оповещение о событиях на телефон, удаленное управление и т. д.

Нептун

Gidrolock

Аквасторож

Предлагают варианты для квартиры, загородного дома, офиса и других помещений. Базовый комплект можно расширить за счет дополнительного оборудования.

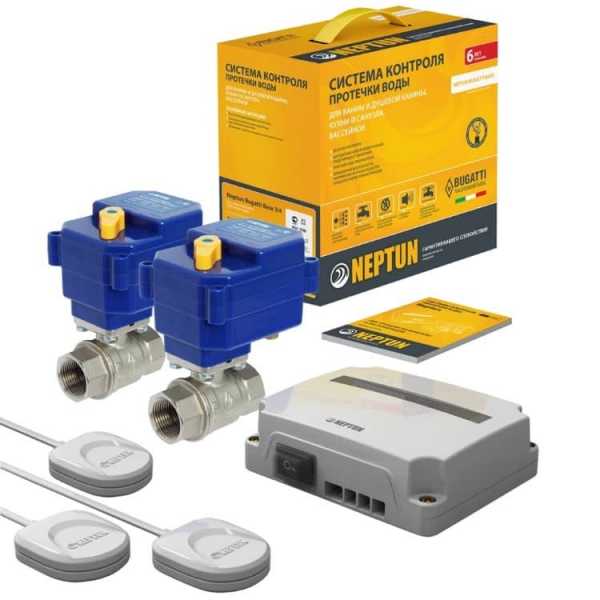

Система «Нептун »

Ее выпускают в 4 вариантах. Цены готовых комплектов варьируются от 9670 руб. до 25900 руб.

Проводная система Нептун Акваконтроль

для квартиры имеет два крана 1/2 дюйма (или два крана 3/4 дюйма), два датчика, соединенных проводами длиной 0,5 м с базовым модулем управления. Этот модуль раз в месяц закрывает и открывает краны, даже если нет протечки, чтобы предотвратить их закисание. Питается система от сети 220 V (резервного источника питания нет), краны закрываются через 18 секунд после попадания воды на датчик. Устанавливать ее рекомендуется во время ремонта, так как нужно прокладывать электропроводку. К модулю управления можно подключить 6 кранов и 20 датчиков. Срок гарантии 4 года.

Проводная система Нептун База

имеет 3 датчика со электрошнурами по 2 м, два итальянских крана Bugatti на 1/2 либо 3/4 дюйма, базовый модуль управления. Моторы кранов срабатывают не позднее, чем через 21 секунду, питаются от сети 220 V (резервного источника питания также нет). Рекомендуется для квартиры. Установка во время ремонта. Срок гарантии 6 лет.

Проводная система Нептун Про

отличается от предыдущих моделей блоком управления, который позволяет интегрировать ее в сторонние системы оповещения (диспетчеризация, умный дом, охранные системы), и наличием источника резервного питания. Подходит не только для квартиры, но и для коттеджа. Гарантия 6 лет.

Беспроводная система Нептун Бугатти Про+

— последняя разработка конструкторов завода-изготовителя. Система снабжена двумя радиодатчиками, но к ней можно подключить 31 радиодатчик или 375 проводных датчиков, а также 4 крана. Радиодатчики работают на расстоянии до 50 м от модуля управления. При подключении через роутер, дальность приема сигнала увеличивается. Устанавливается как во время, так и после ремонта. Подходит для больших коттеджей со множеством мест возможных утечек воды. Гарантия 6 лет.

Системы GIDROLOCK

Работают от батареек типа АА. Разработаны варианты для использования в квартирах, загородных домах и коттеджах. Представлены более 30 модификаций, учитывающих вид водоснабжения — горячее или холодное индивидуальное или централизованное, диаметр труб, — 1/2, 3/4, 1, 1 1/4, 2 дюйма, площади помещений и так далее. Блок управления контролирует работоспособность датчиков.

К блоку управления системы GIDROLOCK PREMIUM подключают 200 проводных датчиков, 20 шаровых кранов, 100 радиодатчиков и GSM-сигнализацию, оповещающую об аварии sms-сообщением на телефон. Электропривод закрывает кран в течение 12 секунд с момента поступления сигнала о протечке.

Есть ручное управление положением шарового крана. Оно понадобится, когда нет времени ждать высыхания датчика, чтобы открыть воду, или если нужно перекрыть воду, когда никакой аварии не случилось. Например, при замене вентиля на кухне. Для этого снимают металлический фиксатор и поворотом корпуса электропривода закрывают кран. Открывают обратным движением.

Производитель предлагает комплекты для квартир и загородных домов с автономным и централизованным водоснабжением. Корпус электропривода отсоединяется от шарового крана, что упрощает установку шарового крана на трубу.

Система «Аквасторож»

Ее позиционируют как первую в мире систему защиты при потопах с тройным питанием: от батареек, сетевого универсальный мини-USB адаптера и встроенного источника бесперебойного питания. Она аккумулирует энергию и обеспечивает работоспособность системы при севших батарейках и/или при отключении электричества в квартире. Система обнаруживает поврежденный или потерянный датчик и дает сигнал на перекрытие кранов.

В модели «Автосторож-Эксперт» реализована возможность интеграции в систему «Умный дом» и подключения GSM-модуля для SMS-оповещений.

Как работают системы защиты от протечек?

Такое оборудование имеет определенное название: это СППВ — система предотвращения протечек воды. Такой комплект можно без преувеличения назвать самым эффективным способом борьбы с всенародным «стихийным бедствием» — потопом, случающимся неожиданно. Постоянная проверка состояния труб и сантехнических приборов еще не гарантия того, что протечка обнаружится вовремя, однако СППВ поможет уберечь мебель, напольные покрытия, даст шанс предотвратить «разборки» с соседями, а значит, сохранит нервы и деньги.

На российском рынке есть довольно большой выбор таких систем. Одни являются достаточно простыми конструкциями, поэтому имеют приемлемую цену, другие, напротив, технологичнее, потому обходятся дороже. В обоих случаях принцип работы одинаков: если на датчик попадает влага, то защитная система в течение 2-10 (или более) секунд успевает заблокировать подачу воды, поэтому «вселенского» затопления хозяевам удается избежать.

Элементы устройства

Помимо датчиков (круглых, прямоугольных), сигнализирующих о ЧП, большинство систем защиты имеет еще несколько основных элементов. К ним относятся:

  • контроллер (блок или модуль управления), получающий и обрабатывающий информацию от датчика;
  • краны, оснащенные сервоприводом (электроприводом), они быстро перекрывают подачу воды;
  • сигнальное устройство, которое оповещает жильцов дома или квартиры о ЧС.

В некоторых системах присутствует модуль GSM, он передает сигнал «тревоги» на мобильный телефон.

Чтобы датчик сработал, он должен намокнуть, однако нескольких капель воды для этого недостаточно. Поверхность прибора обязана полностью покрыться влагой. После того как это произойдет, контакт его замкнется, а радиосигнал начнет передаваться контроллеру.

Последнее устройство выполняет сразу две функции: включает электропривод и одновременно начинает оповещать о возникшей протечке. Снова открывает краны блок управления только тогда, когда от датчиков поступает сигнал о том, что они стали сухими, а значит, авария успешно устранена.

Устройства могут быть проводными или беспроводными. В первом случае датчики соединяются непосредственно с контроллером, поэтому прибор может «видеть» их. Беспроводные удобнее в монтаже, однако работоспособность такой защитной системы придется регулярно проверять.

Места установки защитных систем

Все элементы фиксируют на «своих» местах. Датчики располагают там, где в случае потопа может появиться вода: под ванной, раковиной, под стиральной машиной и/или на полу за унитазом, под потенциально опасными соединениями. Блок управления помещают на стену. Если выбрана проводная конструкция, то расстояние между ним и датчиками ограничивает длина проводов.

Краны-отсекатели ставят после счетчиков. Большинство систем может работать как от сети, так и от батарейки 12 В, есть только беспроводные модели. Плюс последнего варианта — безопасное использование в «законно-мокрых» помещениях, универсального — возможность перехода на автономную работу при отсутствии электричества.

Датчики

Как уже было замечено защита от протечек Гидролок в зависимости от варианта, комплектуется датчиками двух видов в количестве — до 200 проводных и до 100 беспроводных. Датчики представляют собой 2 контакта (в WSU три), при попадании, на которые воды формируют сигнал. Сигнал поступает на блок управления, дающий команду, перекрыть воду. С момента попадания воды на контакты и до начала работы сервоприводов уходит 15–20 секунд.

Контакты датчика приподняты над уровнем пола на 1 мм

Датчики возвышаются на 1 мм от поверхности для предотвращения ложных срабатываний.

Проводные

Датчики комплектуются кабелем длиной от 3 до 5 метров, если мало, то её можно нарастить до 100 метров. Рекомендуемые кабели FTP 2x2x0,35 и ШТЛП 4.

Датчики, поставляющиеся в комплекте:

  • WSP — датчик пассивный типа в пластиковом корпусе с размерами 35*47*8 мм. Шнура длиною 3, 4, 5 м. Поставляется с комплектами Enerdgy, Universal, Premium.
  • WPS+ — пассивный с контролем обрыва линии. Для систем Gidrolock Premium.

  • SWU (WSU)— активный датчик. Возможность работать в системе «умный дом». Корпус IP 67, длина провода 3 м с увеличением до 100 метров.

Беспроводные устройства

Проводные датчики более надёжны, так как обрыв провода бывает крайне редко. На радиодатчики могут воздействовать помехи предвидеть которые невозможно. Чтобы такой случай не привёл к ложной тревоге, система может послать СМС (при наличии GSM оповещения), но воду не закрывает.

  • Радиодатчик — Паук. Используется для расширения территории. Подключение к блоку управления беспроводное, а вот к пауку подключают по параллельной схеме проводные датчики WSP до 20 штук. «Паук» отслеживает сигналы от подключённых устройств и в случае протечки воды передаёт сигнал на контроллер. Питание 3 вольт, размеры 45*70*8 мм.

  • WSR. Датчик в виде небольшого цилиндра в пяти цветовых решениях. Работает самостоятельно или с подключёнными датчиками WPS. Питание от батарейки  CR2450. Стоимость 30$.

При их установке нужно провести процедуру так называемого знакомства с управляющим блоком и после разложить в необходимые места.

Проверка работоспособности

Система Gidrolock должна срабатывать крайне редко и основное время находится в ждущем режиме. Для сохранения работоспособности оборудования нужно проводить его тестирование. Тест проводится в автоматическом режиме. Чтобы отложения в кране не привели к заклиниванию, раз в неделю они принудительно закрываются и открываются. Если кран не удалось закрыть, включается сигнализация.

Места размещения датчиков и кранов

Надёжность и безопасность

В системе всё предусмотрено для соблюдения безопасности:

  • Питание всех элементов напряжением — 12 В от преобразователя.
  • Наличие резервированного питания. При отсутствии сетевого напряжения питание осуществляется от аккумулятора.

  • Корпус герметичен со степенью защиты IP67.
  • Датчики протечки воды питаются низковольтным напряжением и пропаяны для уменьшения возможности отказа.
  • Краны с возможностью заземления.
  • В режиме ожидания краны обесточены. При протечке питание 12 вольт подаётся на время, необходимое для закрытия.
  • В беспроводных устройствах датчики имеют батарейки.

Как видим система контроля Гидролок хорошо продумана и достаточно безопасна. Хотя недостатки есть, но о них поговорим после.

Правила пользования и эксплуатации системы против протечек воды Gidrolock Energy

Проверка работоспособности системы GIDROLOCK:Устранение аварийной ситуации:* Внимание!Функция автоматического контроля заряда аккумуляторной батареи:Радиодатчик зафиксировал протечку воды:Отсутствие радиосвязи между радиодатчиком и радиоприемником или пониженное напряжение батарейки радиодатчика:Неудовлетворительный уровень приема радиосигнала:!Общие вопросы:

ПроблемаЗвуковой и световой сигналВозможные причиныРешение проблемы
При имитации аварии не закрываются краныНепрерывный звукНе закончился режим активации (30 минут)Требуется кратковременно замкнуть между собой контакты FUN и GND в блоке управления (место, где подключается выключатель принудительного закрытия кранов)
При имитации аварии не закрываются краныДискретный (прерывистый) звукКраны неправильно подключеныПроверьте работу кранов, дважды на 5 секунд замкнув контакты FUN и GND в блоке управления
Блок управления пищит, но краны не закрываютсяСистема пропищала 10 раз и замолчал на 10 минут и так несколько раз подрядРазрядился или перестал держать заряд аккумуляторЗамените аккумулятор. Для отключения сигнала сигнализации нужно выключить и включить питание блока управления с помощью кнопки «Сеть»
Блок управления пищит, кнопка принудительного открытия/закрытия кранов не работаетНепрерывные попискивания системыПроизошла аварийная ситуацияВыключите блок управления кнопкой «Сеть», ликвидируйте аварию, вытрите и высушите датчик, включите систему

Вопросы по радиосистеме:

ПроблемаЗвуковой и световой сигналВозможные причиныРешение проблемы
При подключении радиодатчиков и при срабатывании режима «Авария» мигают помимо зеленого еще и красный сигналМигание красного и зеленого светодиодовНеустойчивый прием сигнала от радиодатчикаИзмените расположение радиодатчика или радиоприемника до уровня устойчивого радиоприема (номер радио-датчика указывается последовательными миганиями зеленого и красного светодиодов)
Короткие звуковые сигналы 1 раз в 2-3 секундыКороткие звуковые сигналы 1 раз в 2-3 секунды, мигание зеленого светодиода“Потеря” радиодатчика или пониженный уровень заряда его батареи Переместите радиодатчик к радиоприемнику, если проблема не пропала, поменяйте батарейку на радидатчике (номер радиодатчика указывается последовательными миганиями зеленого светодиода)

>> Если Вы не нашли в этом разделе необходимой информации, у Вас есть вопросы-просьба позвонить по телефону в Москве:8(499)390-92-09 или отправить запрос через форму обратной связи в разделе Контакты
Наши специалисты будут рады Вам помочь, они постараются ответить на все интересующие вопросы и предоставят нужную информацию по системе против протечек воды Гидролок (Gidrolock)

Принцип работы и состав системы

Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.

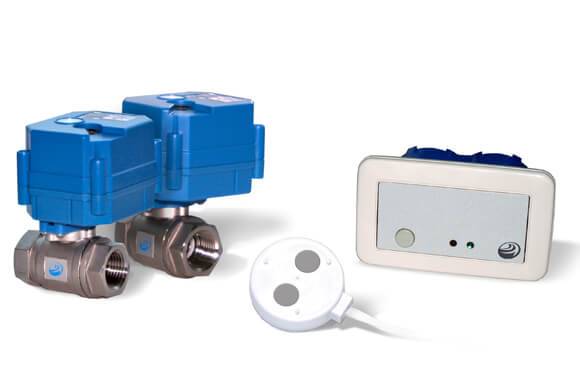

Состав системыСостав системы Гидролок:

  • Датчики воды. Существуют проводные и беспроводные.
  • Шаровые краны с сервоприводами различного сечения.
  • Контроллер обработки сигналов.

Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.

Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран

При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.

Беспроводной датчик протечки воды: принципы работы

Беспроводной датчик утечки воды, как и обычный проводной датчик, оснащен электродами. Если на них попадает вода, происходит замыкание полюсов электродов, и датчик посылает сигнал на приемник, подключенный к блоку управления. Если после отправки сигнала об аварии, от радиомодуля не пришло подтверждения получения сигнала, датчик отправляет аварийный сигнал повторно до получения сигнала подтверждения о полученном сигнале аварии. С блока управления, в свою очередь, сигнал передается на краны, которые незамедлительно останавливают подачу воды в систему. Время от намокания датчика до полного позициониррования кранов в закрытом состоянии занимает 15–20 секунд. Подача воды не возобновится до полного устранения утечки или переключении блока управления в режим принудительного открытия кранов (например в случае тушения пожара) Краны не будут открыты даже при полном высыхании датчиков. Для сброса аварии, требуется вытереть и высушить датчики воды, после чего отключить и включить блок управления.

Нужно отметить, что для исправного функционирования беспроводного датчика утечки воды необходимо правильно его установить и подключить. Для этого достаточно «познакомить» беспроводной датчик протечки с модулем подключенным к блоку управления. Этот модуль «знает» все подключенные к нему беспроводные датчики поименно и будет, помимо постоянного ожидания аварийного сигнала от датчиков, по  несколько раз в день уточнять состояние датчика (уровень приема, заряд батареи). В случае невыхода беспроводного датчика на связь, система сообщит Вам об этом с помощью звуковых и световых сигналов, с указанием номера пропавшего датчика.  Пропажа датчика не является аварией и краны не перекрываются.

Также, при подключенном GSM информаторе, сигнал об аварии от датчика затопления, может дублироваться в виде СМС на телефон владельца дома или квартиры.

Стоимость беспроводного датчика затопления относительно высока (в 4 раза больше, чем проводные датчики затопления), потому мы рекомендуем устанавливать комбинированную систему, когда Вы используете беспроводные датчики WSR совместно с проводными датчиками WSP или WSP+. Обслуживание беспроводных датчиков и их эксплуатация, вместе с тем, процесс практически беззатратный. Беспроводные датчики WSR затрачивают минимум энергии для своей работы, работая на “свободной” частоте 868МГц не имеют вредных излучений. Время от времени для поддержания их работы требуется замена элементов питания – батарей (раз в 7-15 лет). Мы рекомендуем примерно раз в полгода протирать контакты рабочей поверхности датчиков

Датчики протечки воды

Как работает датчик воды?

Принцип работы датчика – изменение сопротивления между контактами электродов. При всей его простоте, основная проблема большинства производителей датчиков воды – ложные срабатывания и коррозия контактов.  У всех датчиков Гидролок рабочие контакты позолочены, а места пайки залиты герметиком, что кратно увеличивает срок службы датчика. Встроенная защита от ложных срабатываний, проводящая дополнительные замеры сопротивления в случае любых изменений сопротивлений, увеличивает чувствительность датчиков и предотвращает ложные срабатывания. Выпускаемые датчики делятся на:

  • Проводные датчики
    • Пассивные
      • WSP – обычные пассивные датчики с 3м и 5м проводом
      • WSP+ – пассивные датчики с контролем обрыва и потери датчика
    • Активные (требующие питания – 5-30В)
      • 3х проводные датчики WSS (1 контакт передающий аварию – до отключения питания)
      • 4х проводные WSU – для систем диспетчеризации (2 контакта – один передает аварию до отключения питания, второй до высыхания датчика)
  • Беспроводные датчики

Как работает система от протечек воды

  • при попадании воды на датчик протечки, происходит замыкание контактного контура и сигнал о протечке поступает в блок управления, после чего, в зависимости от установленной у Вас системы, включается звуковое оповещение и Блок управления совершает следующие действия:
  • при подключении к блоку насоса – отключает насос;
  • отдает сигнал подключенным внешним системам (например системам “Умный дом”, GSM информатору, охранным сигнализациям, Wifi информатору) ;
  • при подключенных к блоку кранах с электроприводом -перекрывает с их помощью водоснабжение и /или отопление

GSM сигнализатор протечки

Выбор профессиональной системы Gidrolock

  • Для простоты комплектации, и, чтобы избежать ошибок в комплектации, мы сделали конструкторы, в которых Вы можете выставить требуемые параметры и система сформирует работающий комплект сразу рассчитает Вам его стоимость:Конфигураторы Гидролок

Мы разбили комплекты от протечек по следующим категориям:

Комплект с двумя кранами – Гидролок Квартира . Данный комплект применяется для установки в квартирах.

Комплект с одним краном  – Gidrolock Загородный дом – Централизованное водоснабжение – комплект, который применяется для защиты дома от потопов.. Комплект применяется для установки в квартирах с “колонкой”, а также в загородных домах для предотвращения подтопления.
Комплект без кранов – Универсал – для автономного водоснабжения – рассчитана на подключение к системе управления “Умный дом” и/или для включения/выключения насоса, электромагнитного клапана, пускателей и т.п. Эта система используется для подключения шаровых кранов с электроприводом сторонних производителей, например для подключения кранов FAR

Автономная система антипротечки – Гидролок Виннер. Эта система полностью автономна и работает на литиевых элементах питания размер FR3. Контроль протечки воды в системе Winner, осуществляется только проводными датчиками – Данная система используется, если нет возможности подвести питание к системе
Беспроводной комплект – Гидролок Радио – система, использующая беспроводные датчики воды вместе с проводными датчиками.
Система Гидролок Сервер – требуется для звукового и иного оповещения о затоплении. Комплект используется в офисах и серверных на первых этажах жилых домов и предназначен для сигнализации о появлении воды в помещении.

Датчики воды.
GSM информаторы
WiFi информаторы

Комплектующие к системам защиты от протечек воды.
Также системы протечек воды разделяются по размерам кранов:

Универсал – система без кранов, для отключения насоса или подключения внешней сигнализации.

Комплекты 1 – система контроля протечки воды с кранами 1/2″(Ду15) .

Комплекты 2 – от протечки воды с кранами 3/4″ (ДУ 20).

Комплекты 3 – система от затоплений с кранами 1″ (ДУ 25).

Комплекты 4 – системы с кранами 1 1/4″ (ДУ32)

Комплекты 5 – системы с кранами 1 1/2″ (ДУ40)

Комплекты 6 – системы с кранами 2″ (ДУ50)

УЗП (Устройство Защиты от Протечек) Гидролок33 причины выбрать систему  Гидролок

Как работает система от протечек воды

  • при попадании воды на датчик протечки, происходит замыкание контактного контура и сигнал о протечке поступает в блок управления, после чего, в зависимости от установленной у Вас системы, включается звуковое оповещение и Блок управления совершает следующие действия:
  • при подключении к блоку насоса – отключает насос;
  • отдает сигнал подключенным внешним системам (например системам “Умный дом”, GSM информатору, охранным сигнализациям, Wifi информатору) ;
  • при подключенных к блоку кранах с электроприводом -перекрывает с их помощью водоснабжение и /или отопление

GSM сигнализатор протечки

Сравнение систем Гидролок

Подбор диаметра крана

Сравнение комплектов Gidrolock
 Universal (Блок управления Универсал)Premium (Блок управления Премиум)Winner (Автономная система от протечек Виннер)
Габаритные размеры84х120х35мм88х140х50мм75х95х100мм
Питание220В220В4 батарейки FR3 и/или Блок питания 12В
Внешний выходреле, открытый коллекторреле, открытый коллектороткрытый коллектор
Внешний вход управленияСухой контактСухой контактСухой контакт
Подключение оборудования
Диаметр подключаемых кранов 1/2-2″1/2-1″
Привода подключаемых кранов Ultimate 12В, Professional 12В, Winner Winner
Подключение беспроводных датчиковВозможно (Опционально)Возможно (Опционально)НЕТ
Подключение датчиков с контролем обрыва НЕТВозможно (Опционально)НЕТ
Количество подключаемых кранов до 20до 20 в цепи
Кнопка отктрытия/закрытия возможна внешняя (опционально)встроена, возможна внешняя (опционально)
GSMВозможно (Опционально)Возможно (Опционально)Планируется
WiFiВозможно (Опционально)Возможно (Опционально)Возможно (Опционально)
Z-WaveПланируетсяПланируетсяПланируется
Функционал
Количество зон контроля18По количеству приводов
Автономная работа (энергонезависимость)НЕТЕсть резервное питание АКБАвтономная система
Функция самоочистки ДаДа
Индикация положения кранов ДаДа
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
