Решение вопроса кондиционирования в разных помещениях

Как избежать опасности

Чтобы избежать аллергии, и других заболеваний, следует регулярно чистить фильтры климатической системы

Чтобы не простыть от кондиционера, избежать неприятных последствий переохлаждения и распространения вирусов и бактерий, нужно соблюдать рекомендации производителей по обслуживанию климатической техники, срокам очистки и замены фильтров. Соблюдая правила эксплуатации, владельцы сплит-систем сводят к минимуму развитие и распространение болезнетворных микроорганизмов.

Одно из важных условий использования кондиционера — выбор режима, при котором разница температур на улице и в помещении не превышает 5-8°. Стремление быстрее остыть после жары заставляет выбирать на пульте управления температуру порядка 18-19°. Быстрое похолодание провоцирует организм реагировать активизацией защиты внутренних органов, а периферийные остаются без поддержки иммунитета. Это прямой путь к простуде. Безопасным для здоровья является постепенное снижение температуры. Сначала выставляется 25°, через полчаса задается меньший параметр — 20-22°. В таком режиме не стоит опасаться респираторных заболеваний.

Правила использования кондиционера

Неправильный выбор места для монтажа внутреннего блока — фактор, провоцирующий проблемы со здоровьем. Если поток кондиционируемого воздуха направлен на рабочую или спальную зону, быстро наступает переохлаждение организма. Следом идут вирусные и инфекционные заболевания. Следует ответственно подходить к установке сплит-системы, выбирать модели с регулировкой жалюзи, обеспечивая равномерное распределение холода. При монтаже учитывают, что в зоне 2-3 метров от оборудования скорость воздуха выше, а температура ниже, чем в остальном помещении.

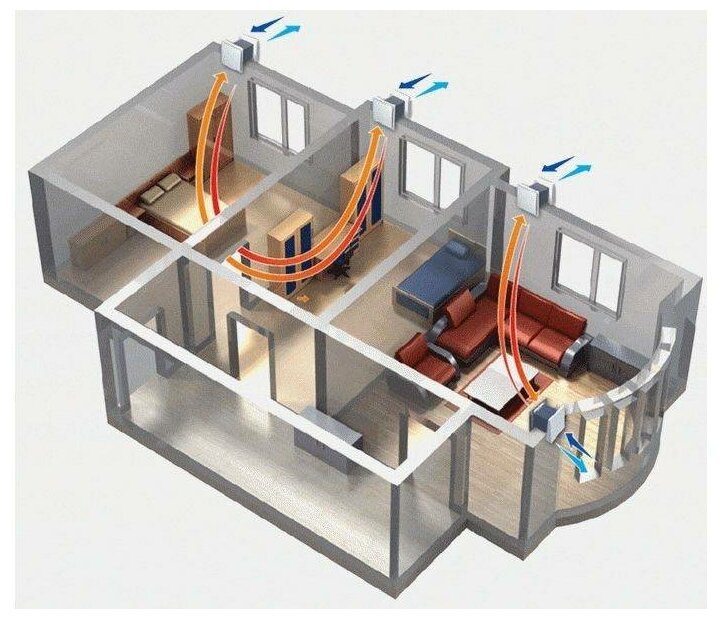

Используя климатическую технику нельзя забывать об естественной вентиляции. Необходимо проветривать помещение, открывая окна. Процесс помогает восстановить нормальный уровень влажности, обогащает помещение кислородом.

Угловой монтаж кондиционера

Можно установить кондиционер в углу комнаты там, где другой способ просто невозможен из-за архитектурных особенностей или размера помещения. У некоторых производителей есть угловые модели сплит-систем с очень привлекательным дизайном и компактными габаритами. Но это наименее желательное расположение кондиционера в кухне или комнате, так как в любом случае равномерность распределения будет страдать и образования разнотемпературных зон избежать не получится.

В то же время иногда возникает вопрос, где размещать кондиционер в комнате, если между рамой окна и стеной имеется проем шириной от 70 см, а другого места не подобрать. В данном случае угловой монтаж оправдан. Когда хозяин жилья выбирает такой вариант, то следует учесть расположение дверного проема – нельзя вешать прибор напротив него, так как воздух будет уходить в другое помещение.

Что такое система кондиционирования?

Система кондиционирования воздуха — это электрическое устройство, которое специально устанавливается для отвода тепла и влаги из внутреннего пространства жилого помещения. Это процесс, который обычно используется для создания более комфортной среды, в основном для человека и других животных.

Система кондиционирования также используется для охлаждения и осушения помещений, в которых установлены тепловыделяющие электронные устройства, такие как компьютерный сервер, усилители мощности.

Охлаждение обычно достигается в системе кондиционирования воздуха с помощью холодильного цикла, но иногда используется испарения или естественное охлаждение. Система также может быть изготовлена ​​на основе влагопоглотителей (химикатов, удаляют влагу из воздуха). Большинство систем переменного тока накапливают и отводят тепло в трубах, называемых подземными.

ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Техническим предложением называется совокупность документов, предназначением которых является уточнение и обоснование технических или технико-экономических критериев данного вентиляционного проекта на основании проведенного анализа технического задания. Техническое предложение содержит рекомендации к проектированию вентиляции и выполняется только в том случае, если это оговорено в техническом задании.

Основное назначение технического задания – выяснить существование уточнённых или дополнительных требований к разрабатываемому проекту. Это могут быть показатели качества или технические характеристики, которые по той или иной причине не могли быть указаны в техническом задании. В данном документе обязательно указывается перечень работ, выполняемых разработчиком. Также в него включаются конструкторские документы.

ЭСКИЗНЫЙ ПРОЕКТ

Читая название данного этапа, многие ошибочно полагают, что главное назначение эскизного проекта – это составление различных схем и чертежей. Однако визуализация вентиляционного проекта, которая осуществляется на текущей стадии, является лишь вспомогательным элементом. Основополагающим моментом здесь служит детальная проработка всех аспектов будущей системы. Происходит создание самой концепции, выбираются наиболее оптимальные варианты и решения, а «картинки» лишь помогают разработчику донести смысл своих идей до заказчика.

Итак, эскизный проект – это документ, содержащий в себе разрешение всех требований, предъявляемых к вентиляционной системе, а также подтверждающий возможность реализации данного проекта.

Эскизный проект включает:

Составление теплового, теплотехнический анализ (учет тепловых потерь помещения)

Составление воздушного баланса (определение необходимого расхода воздуха)

Подбор оборудования для будущей системы (воздуховоды, клапаны, распределители и другие элементы) и разработка плана их размещения

1. Электрические схемы подключения оборудования
2. Гидравлические схемы
3. Общая компоновка системы и ее графическое изображение
4. Создание аксонометрической схемы

Расчет вентиляции

Техническое обслуживание и ремонт кондиционеров

Любая СКВ требует регулярного технического обслуживания, то есть очистки и проверки рабочих параметров, а в отдельных случаях – ремонта.

Стандартное техническое обслуживание СКВ – это профилактика поломок оборудования. Оно состоит из:

• внешней очистки блоков;
• промывки и дезинфекции фильтров, вентиляторов, радиаторов;
• чистки дренажного трубопровода;
• поверки давления в системе и температуры выходящих потоков воздуха;
• протяжки крепежных деталей.

При необходимости может понадобиться дозаправка или полная перезаправка контура фреоном.

Обычно основное назначение очистки системы кондиционирования – предотвращение выхода из строя таких деталей, как вентилятор, четырехходовой клапан, компрессор. Если ее не проводить, то КПД прибора уменьшается, внутри начинают размножаться бактерии, при включении устройства появляется неприятный запах, а перечисленные элементы ломаются.

Даже если очистка системы кондиционирования воздуха проводилась регулярно, иногда поломки неизбежны. Перепады напряжения ведут к выходу из строя платы управления, которая является «мозгом» машины, а нарушение рекомендаций производителя по ее использованию в определенных температурных рамках приводит к проблемам с механическими элементами контура.

Пример того, какой ремонт систем кондиционирования воздуха может потребоваться, приведен в таблице.

Проблема	Причина	Восстановительные работы
Заклинивание компрессора; неравномерный пуск; невозможность пуска	Включение прибора на обогрев зимой при температуре ниже -5°C Брак завода-изготовителя Некачественный монтаж трассы	Восстановление работоспособности детали или ее полная замена
Заклинивание вентилятора во внешнем блоке; поломка лопасти вентилятора	Сильное загрязнение из-за отсутствия ТО Включение прибора в сильные морозы Брак завода-изготовителя	Замена вентилятора
Мигание светодиодов; уход в коды ошибок; некорректная работа основных режимов; неисправности вентилятора, компрессора, пускового конденсатора	Выгорание отдельных микросхем Полное выгорание платы Брак завода-изготовителя	Восстановление отдельных микросхем или полная замена платы
Обмерзание блоков; плохое охлаждение; шум при работе	Утечка фреона	Дозаправка/полная заправка фреоном, замена вальцовочных соединений, перепайка труб

Техническое обслуживание промышленных СКВ и ремонтно-восстановительные работы по устранению неполадок в них проходят по более сложной схеме и занимают больше времени. Своевременное выявление проблем и их устранение помогает избежать остановки всего рабочего процесса на производстве или любом другом крупном объекте нежилого назначения.

Классификация системы кондиционирования

Мы классифицируем системы кондиционирования, чтобы отличать один тип от другого. Это дает основу для выбора оптимальной системы кондиционирования воздуха в зависимости от требований здания. Кондиционер можно разделить на три категории, в том числе:

Классификация по основному назначению:

• Комфортное кондиционирование воздуха в гостиницах, домах, офисах и т. Д.
• Коммерческое кондиционирование воздуха, например, в торговых центрах, супермаркетах и ​​т. Д.
• Промышленное кондиционирование воздуха, например, обработка, лаборатории и т. Д.

Классификация по сезону в году:

• Летний кондиционер, который контролирует все четыре атмосферных условия для летнего комфорта.
• Зимний кондиционер создан для комфорта зимой.
• Круглогодичный кондиционер, состоящий из инструментов для нагрева и охлаждения с автоматическим управлением, который может работать в любых погодных условиях в течение года.

Функции системы кондиционирования

Ниже приведены основные функции системы кондиционирования воздуха в современных домах:

• Основная цель кондиционирования воздуха — создать в помещении комфортный для человека климат.
• Некоторые специальные системы кондиционирования используются для охлаждения электрических устройств.
• Он контролирует влажность помещения, поскольку допускается от 30 до 65%, а температура должна быть от 20 до 26 градусов по Цельсию.
• Система кондиционирования воздуха воздействует на воздух в помещении, обеспечивая комфорт людям и не снижая их производительности.
• Состояние воздуха характеризуется температурой, давлением и влажностью. Давление воздуха не изменилось.
• Система кондиционирования воздуха может быть для обогрева, осушения, охлаждения и увлажнения.

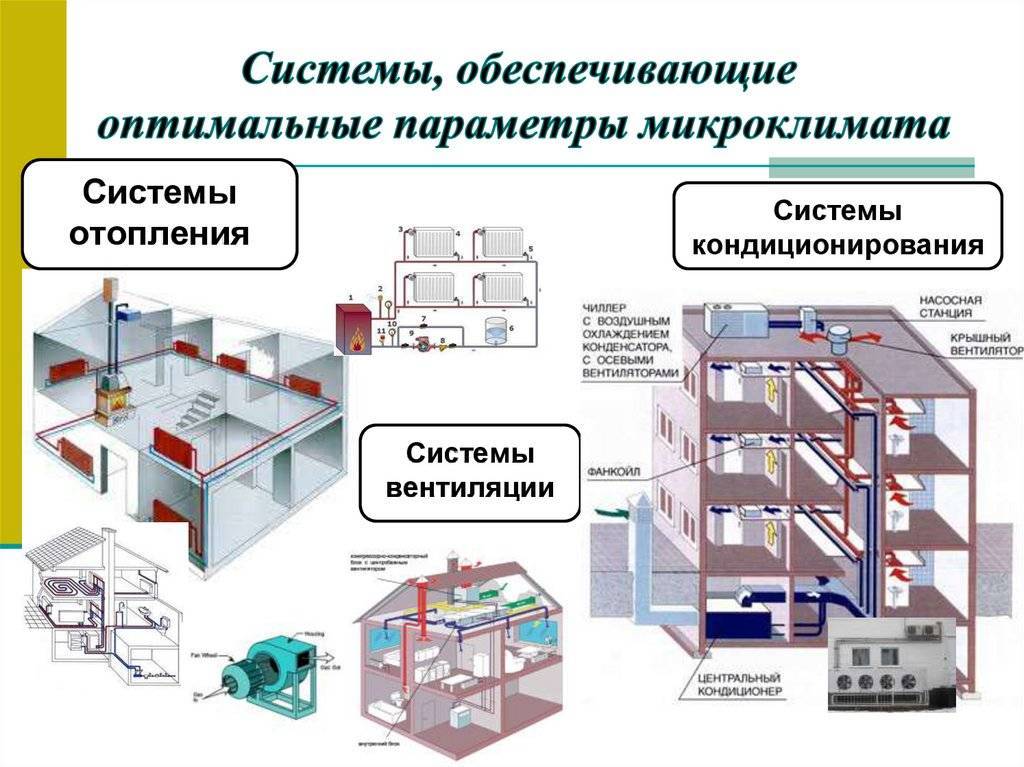

Технические аспекты выбора систем кондиционирования воздуха

С технической точки зрения для запуска процесса кондиционирования необходимо организовать систему кондиционирования воздуха. Под такой системой понимают набор оборудования и узлов, которые позволяют смешать, нагреть или охладить, и распределить воздушный поток. Отличительной чертой современных систем кондиционирования является наличие автоматики, контрольных систем и дистанционного управления. Существует множество параметров, отличающих системы кондиционирования.

Сейчас актуальным является распространение:

• оконных кондиционеров моноблочного типа;
• сплит-систем;
• мульти сплит-систем;
• высокоточных (прецизионных) кондиционеров;
• центральных и крышных кондиционеров;
• промышленных систем «чиллер-фанкойл»;
• приточно-вытяжных систем.

Современное здание трудно представить без системы кондиционирования воздуха, играющей одну из главных ролей в организации его микроклимата. Низкое качество уличной воздушной массы стало причиной предъявления строгих требований к микроклимату таких объектов. При этом в основу создания современной системы кондиционирования должны быть заложены энергосберегающие технологии.

При проектировании вышеуказанных систем команда специалистов «Балтик-Комфорт» учитывает конструкционные особенности строительного объекта и план расположения помещений

Кроме того, во внимание берется техническое задание, в котором прописаны все требования и пожелания заказчика. Грамотное проектирование системы кондиционирования воздуха позволяет создать благоприятную атмосферу во всех помещениях здания.

На стартовом этапе проектирования кондиционирования изучаются предоставленные заказчиком документы.

На стартовом этапе проектирования кондиционирования изучаются предоставленные заказчиком документы.

Зачем нужны системы кондиционирования?

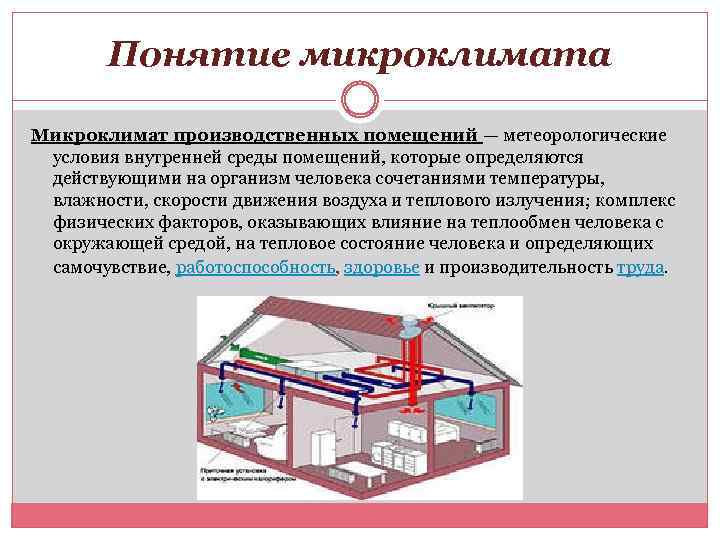

Кондиционирование воздуха — это процесс установления и поддерживания в комнате определенных параметров микроклимата. Отсюда и выплывает что системы кондиционирования — это комплекс технических средств, что обеспечивают автоматическое поддержание необходимых параметров микроклимата в помещении. Что касается этих параметров, то каждое помещение имеет свои, и их легко найти в СНиП или других нормативных документах.

Зачем нужны эти системы? Для улучшения самочувствия сотрудников, клиентов и т.д.

Согласитесь, когда на улице + 30ºС, без систем кондиционирования люди не будут такими же активными чем при +20ºС, созданных системами кондиционирования. Oни стали настоящим спасением для людей во всех сферах деятельности начиная от продавцов и заканчивая водителями.

Невзирая на огромный выбор систем кондиционирования, их принцип работы практически одинаковый. Главным заданием этих систем, как вы уже поняли, является забор тепла из здания и выброс его на улицу. Некоторые виды оснащены еще и противоположной функцией: осенью и зимой они греют воздух.

Начало проекта

Начать проект вентиляции офисов не так-то и просто, ведь заказчик вентиляцию по-нормам хочет, а все необходимые данные давать не спешит. Так вот для начала проектирования систем вентиляции и кондиционирования офисных помещений по нормам необходимо знать:

• климатические данные, и данные о местоположении здания (ориентация по сторонам света)
• назначение каждого помещения
• количество людей и время их пребывания на рабочем месте
• если не категорию работ, то вид деятельности рабочих
• размеры и конструкцию окон
• разрешено ли курение и указать помещения, где разрешено
• дополнительные пожелания по оборудованию
• если рассчитывается система кондиционирования, тогда еще необходимо знать конструкцию стен, перекрытия и полов
• чертеж здания с указанными назначением площадями каждого помещения

После чего можно приступать к работе. Все рекомендации по проектированию и кратности воздухообмена для офисов указаны в нормах, в данном случае это: СНиП 31-05-2003, СНиП 41-01-2003 ДБН В.2.5-67:2013 и ДСТУ EN 13779:2007. В этих нормах даже заложен тот момент, когда вам не дают количество людей, а только площадь. В ДБНе это дополнение Х, где указан минимальный удельный приток воздуха на метр площади. В рабочий кабинет приток составляет 4м3/см2.

Получив все необходимые данные и ознакомившись с нормативной литературой и рекомендациями по проектированию офисов, можно приступать к проекту!

Кондиционеры в однокомнатную квартиру

кондиционер в проеме между стеной и окном

Многие покупатели часто заблуждаются на тему возможности качественного охлаждения/обогрева и комнаты, и кухни одним внутренним блоком. Даже при размещении прибора в прихожей, которая равноудалена от остальных помещений, прохлада или тепло будут поступать туда недостаточно. При включенной плите или духовке прохлада моментально уйдет, а в прихожей всегда будет наоборот очень холодно.

Кондиционер с увеличенной мощностью тоже не выход, так как он будет часто работать в режиме стоп-старт, а это приводит в негодность основную часть системы – компрессор.

Тогда как же установить кондиционер в квартире с одной комнатой и какому типу отдать предпочтение? Здесь есть три варианта:

• монтаж двух сплит-систем отдельно в кухню и комнату;
• монтаж мульти-сплит системы с одним внешним и двумя внутренними блоками;
• установка канального кондиционера (в однушке достаточно низконапорной модели).

Единственный минус первого варианта – это наличие двух внешних модулей на фасаде здания. Установка канальной системы кондиционирования вполне приемлема, но она обойдется гораздо дороже. К тому же придется тянуть воздуховоды, монтировать их в фальшивую антресоль или стену, а самое главное – это возможно осуществить только в квартирах с высокими потолками.

С канальным кондиционером может возникнуть такая неприятность, как распространение ароматов кухни по всей квартире, ведь система воздуховодов, подведенная ко всем помещениям, будет перемешивать забираемый из них воздух, а потом распределять его также по всем зонам. Этот кондиционер идеально подойдет на несколько комнат в квартире.

стандартная однушка в хрущевке

Если средства сильно ограничены, то можно установить одну настенную сплит-систему, но так, чтобы максимально охватить все помещения. В квартире с расположением зон, как на картинке, обычно лучший вариант установки кондиционера – это над дверным проемом в комнате. Воздух будет отражаться от противоположной стены и заходить в коридор и кухню в 30% объеме от количества общих циркулирующих по квартире воздушных масс.

Как вариант – монтаж блока напротив проема. Но в таком случае лишь 30-40% охлажденного/подогретого воздуха будут оставаться в комнате, а 60-70% разойдутся по остальным зонам. Данное расположение кондиционера больше подойдет для маленькой комнаты, где изменение температуры ощущается гораздо быстрее, а расхождение потоков идет лучше.

Не стоит покупать оконный кондиционер в комнату небольших размеров. Даже современные модели заметно шумят, что неприемлемо для спальной зоны. Лучше подобрать кондиционер для маленькой комнаты меньшей мощности. В помещение с площадью до 15 м² вешают приборы до 2-2,5 кВт.

Оконный моноблок может заменить сплит-систему на кухне. Он работает исправно на площадях до 15-18 м². Но придется найти особое место для сбора разбрызгивающегося конденсата, ведь под окном может располагаться пешеходная дорожка или зона отдыха.

Иногда возникает вопрос правильного размещения кондиционера в комнате с прилегающим балконом. В монтаже внутреннего блока никаких отклонений от правил нет. Наружный модуль рекомендуется вешать на фасаде или сбоку от балкона/лоджии. Вариант крепления внутри возможен, но только при условии отсутствия застекления. Между блоками прокладывается удлиненная трасса, которая проходит через балкон на улицу под уклоном.

Проектирование и расчёт кондиционирования

Особенную важность имеет анализ, а также расчёт и проектирование кондиционирования воздуха. Одним из наиболее важных моментов в расчётах является вычисление избытков тепловой энергии, которые бывают, как внутренние, так и внешние

К внутренним источникам тепла можно отнести работу бытовой техники и присутствие людей. К внешним источникам тепловой энергии можно отнести солнечную радиацию. Немаловажным фактором при расчётах, является и шумоизоляция. Все выполняемые операции с расчётами ,руководствуются экономической целесообразностью и соблюдением правил и нормативов предъявляемых к определённому помещению. Вопрос цены также важен при расчёте энергопотребления системы кондиционирования воздуха, а также выполнения работ по монтажу оборудования. Для получения точных расчётов необходимо точно знать тип и вид кондиционера, а так же специфику работы именно с конкретной моделью. При проведении проектировочных работ, имеет место, учитывать и такой фактор, как автоматический или дистанционный способ управления кондиционером.

Начало работ по проектированию системы кондиционирования воздуха

Чтобы начать проектные мероприятия, необходимо располагать:

• архитектурно-строительным планом строительного объекта;
• технологическим проектом (если проект разрабатывается для зданий производственного или торгового типа);
• предпочтениями и требованиями заказчика.

Эти данные служат основой для выполнения инженерных расчетов по внутреннему и внешнему температурным режимам, качеству обработки воздушного потока, нагрузкам на оборудование. После этого следует выбрать схему воздушного обмена.

Далее, на основании предпочтений заказчика выбирается оборудование: кондиционеры, сплит-системы, холодильные машины, теплообменники, трубопроводы и прочие обязательные комплектующие. На заключительном этапе происходит подготовка и выдача готовой проектной документации и сопутствующих документов.

Классификация

Современные системы кондиционирования воздуха можно классифицировать по ряду признаков:

По объекту применения. Использование в целях комфорта или технологичного процесса. Под комфортным применением, обычно подразумевается использование кондиционера в домашнем или административном помещении.

• Расположение кондиционера. Учитывается локальное расположение системы кондиционирования воздуха-местное или центральное.
• По количеству зон обслуживания. Выделяют однозональные и многозональные системы кондиционирования.
• По степени обеспечения метеоусловий в обслуживаемом помещении. Всего, существует три класса обслуживания:

1. Класс — гарантирует наличие требуемых метеорологических условий в соответствии с утверждёнными нормативными документами.
2. Класс — гарантирует требуемые санитарно-технические или гигиенические нормы.
3. Класс — гарантирует нормы охлаждения помещения, в том случае, если в тёплое время года, с поставленной задачей не может справиться вентиляция.

• Регулирование параметров выходящего воздуха. Однотрубные или двухтрубные (качественные или количественные).
• Различают автономные и не автономные системы кондиционирования, по наличию в них собственного источника холода/тепла.

Помимо вышеперечисленной классификации, существуют системы запрограммированные на изменение метеоусловий в обслуживаемом помещении в определённый период времени.

Расчет теплового баланса помещения.

Составление теплового и влажностного баланса для кондиционируемого помещения производится общеизвестными методами, принятыми в отопительно-вентиляционной технике. Здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения.

Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении.

В помещениях различного назначения действуют две основные категории тепловых нагрузок:

• тепловые нагрузки, возникающие снаружи помещения (наружные);
• тепловые нагрузки, возникающие внутри зданий (внутренние).

Наружные тепловые нагрузки представлены следующими составляющими:

• теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи во внутрь помещения; и наоборот — зимой эта разность является отрицательной и направление потока тепла меняется;
• теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в форме ощущаемого тепла; солнечное излучение всегда создает положительную нагрузку как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата;
• наружный вентиляционный воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений: летом горячий и влажный (в некоторых широтах наоборот — сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот -влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть могут быть положительными и отрицательными в зависимости от времени года и времени суток. Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

• тепла, выделяемого людьми;
• тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т. д. (в жилых помещениях);
• тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях);

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

• нагретое производственное оборудование;
• горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
• продукты сгорания и химических реакций.

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.

Популярные мульти сплит-системы

Теперь проведем краткий обзор мульти сплит-систем известных производителей, которые рекомендуются для установки в жилых и рабочих помещениях.

1. Мульти сплит-система Toshiba GAV

Большой плюс данного оборудования – возможность подключения к одному наружному блоку до пяти внутренних, что дает возможность оборудовать кондиционерами несколько помещений общей площадью до ста метров. Мульти сплит-система Toshiba GAV может устанавливаться как в коттеджах, так и в офисах. В зависимости от собственных нужд пользователи могут выбрать внешний блок с мощность охлаждения от 5 до 10 киловатт и мощностью обогрева от 6,7 до 12 киловатт.

В мульти сплит-системе Toshiba GAV применяется инверторная технология, поэтому оборудование функционирует режиме пониженной шумности и уменьшенного энергопотребления.

Также нужно отметить, что производителем предусмотрена совокупная длина фреоновых трасс до 80 метров, причем блоки могут размещаться на расстоянии до 25 метров. Результатом такого решения может стать максимально комфортное распределение приборов по помещениям. Для того, чтобы воздух в комнатах был не только свежим, но и чистым, в ряде моделей установлена система фильтрации IAQ, задерживающая самые мелкие частицы.

2. Модели Hitachi Dualzone

Оборудование от Hitachi – отличный вариант для покупателей, не любящих посторонних звуков. Применение передовых разработок позволило снизить уровень шума при работе этой мульти сплит-системы до 20 децибел; даже в ночное время функционирование приборов не нарушит покоя жильцов. Для установки в квартире или в рабочих помещениях можно выбрать два внутренних блока из имеющихся вариантов с мощностью от 1,8 до 3,5 киловатт, которые подключаются к единственному наружному блоку. Система может работать как на охлаждение помещений, так и на их обогрев, причем функционирование внутренних блоков является независимым и регулируется в зависимости от нужд находящихся в помещении людей.

Dualzone от Hitachi – это выбор людей, который заботятся не только об экономии, но и об окружающей среде. Инверторная технология дала возможность производителям снизать энергопотребление, а применение безвредного хладагента делает данные приборы экологически безопасными.

3. Климатическое оборудование Dantex

Компания Dantex также представляет собственные разработки. К одному блоку, размещаемому снаружи, возможно подключение нескольких внутренних приборов, имеющих мощность до 5,3 киловатт в режиме охлаждения и до 6 киловатт в режиме обогрева

Принципиально важно, что специалисты Dantex предусмотрели возможность устанавливать внутренние блоки различных типов (настенные, потолочные, напольные и пр.), поэтому монтаж климатического оборудования не нарушает даже сложного дизайнерского решения в комнатах

Все модели от Dantex работают на основе инверторной технологии, что делает их очень экономичными. При этом эффективность охлаждения или обогрева воздуха очень высока, а наличие специальных фильтров позволяет дополнительно очищать воздух в помещениях.

4. Серия МXZ от Mitsubishi

Данная серия мульти сплит-систем – одна из последних разработок компании Mitsubishi. Примененная при создании приборов инверторная технология делает их работу практически бесшумной и позволяет экономить на электричестве. При необходимости к одному внешнему блоку можно подключить до восьми комнатных кондиционеров. Для российских покупателей очень важным может оказаться способность функционирования системы при морозах до -20 градусов.

Значительным плюсом серии МXZ от Mitsubishi является возможность располагать внутренние блоки на расстоянии до 70 метров от наружного блока, совокупная же длина фреоновых трасс возможна до 115 метров. Данная серия может использоваться и в значительных по площади помещениях, поскольку мощность отдельных моделей достигает 14 киловатт в режиме работы на охлаждение и 16 – в режиме обогрева. Специалисты отмечают, что кондиционеры серии МXZ от Mitsubishi имеют один из самых высоких КПД среди аналогичных приборов, а обычные пользователи высоко оценивают уникальную функцию самодиагностики, которой оснащены приборы и благодаря которой вероятность поломок сводится к минимуму.

Этапы проектирования

Нам повезло, и заказчик оказался совестный, поэтому рассчитывать воздухообмен в офисах получилось по теплоизбыткам, как и следует. Но был и случай, когда кроме чертежа нам не дали ничего, тогда воздухообмен рассчитывали по площади помещений , а на кондиционирование теплопритоки брали 100Вт/м2. Но это не совсем правильно, поэтому рассмотрим расчет вентиляции и кондиционирования офисов по нормам. Напомним, что в кабинетах должна присутствовать и приточная и вытяжная системы вентиляции, и отговорку «можно открыть окна» необходимо сразу-же пресекать. Не менее важным моментом является выбор: сделать поэтажную вентиляцию или же центральную. Ведь от этого зависит цена на эксплуатацию системы. К счастью, наш офис занял всего один этаж и над этим задумываться не пришлось. Немаловажную роль играет схема распределения воздуха. На данный момент наиболее правильной считается подача воздуха из-под пола сразу в рабочую зону.

Воздухообмен по теплоизбыткам

 Формула расчета по дополнению Ф наведена в статье «Расчет воздухообмена«, где расписаны все ее составляющие:

L=3,6•Q_изл/(ρ•c•(t_уд–t_пр)) (м3/час)

Формулы расчета теплопоступлений также известны, поэтому наведем реальный пример.

Офис находился на последнем этаже здания, состоял из 5 кабинетов и кухни. И так, в кабинете работает 8 людей, в наличии 8 компьютеров, 2 принтера, 1 ксерокс, также одна внешняя стена в которой 2 окна и выход на лоджию с ориентацией на Восток.

Расчет приточно-вытяжной системы кондиционирования офисов

Имея приточно-вытяжную систему кондиционирования офисов мы выбрали схему подачи воздуха сверху вверх, дабы подаваемый воздух, доходя до рабочей зоны, успел перемешаться с внутренним.

Выбираем главную магистраль и производим аэродинамический расчет. У нас получилась такая таблица

Далее рассчитываются все остальные участки и увязываются. В этот момент уже может быть сделан чертеж разводки вентиляции по этаже.

Подбор оборудования для системы кондиционирования офисов

Имея необходимую производительность и потери давления в системе, очень легко подобрать оборудование любой фирмы. В каталогах производителей шаг за шагом описано как подобрать нужный вам вентиляционный агрегат.

Сейчас не будем на этом останавливаться. Мы подобрали приточно-вытяжную установку с перекресточным рекуператором, электрическим нагревателем и теплообменником охлаждения прямого испарения с каплеуловителем.

Она вполне соответствует необходимым характеристикам, а рекуператор позволяет экономить заказчику.

Завершающий этап проектирования системы вентиляции и кондиционирования офисов

После подбора оборудования нужно его разместить и подобрать к нему автоматику. У нас вентустановка и ККБшки размещались на крыше.

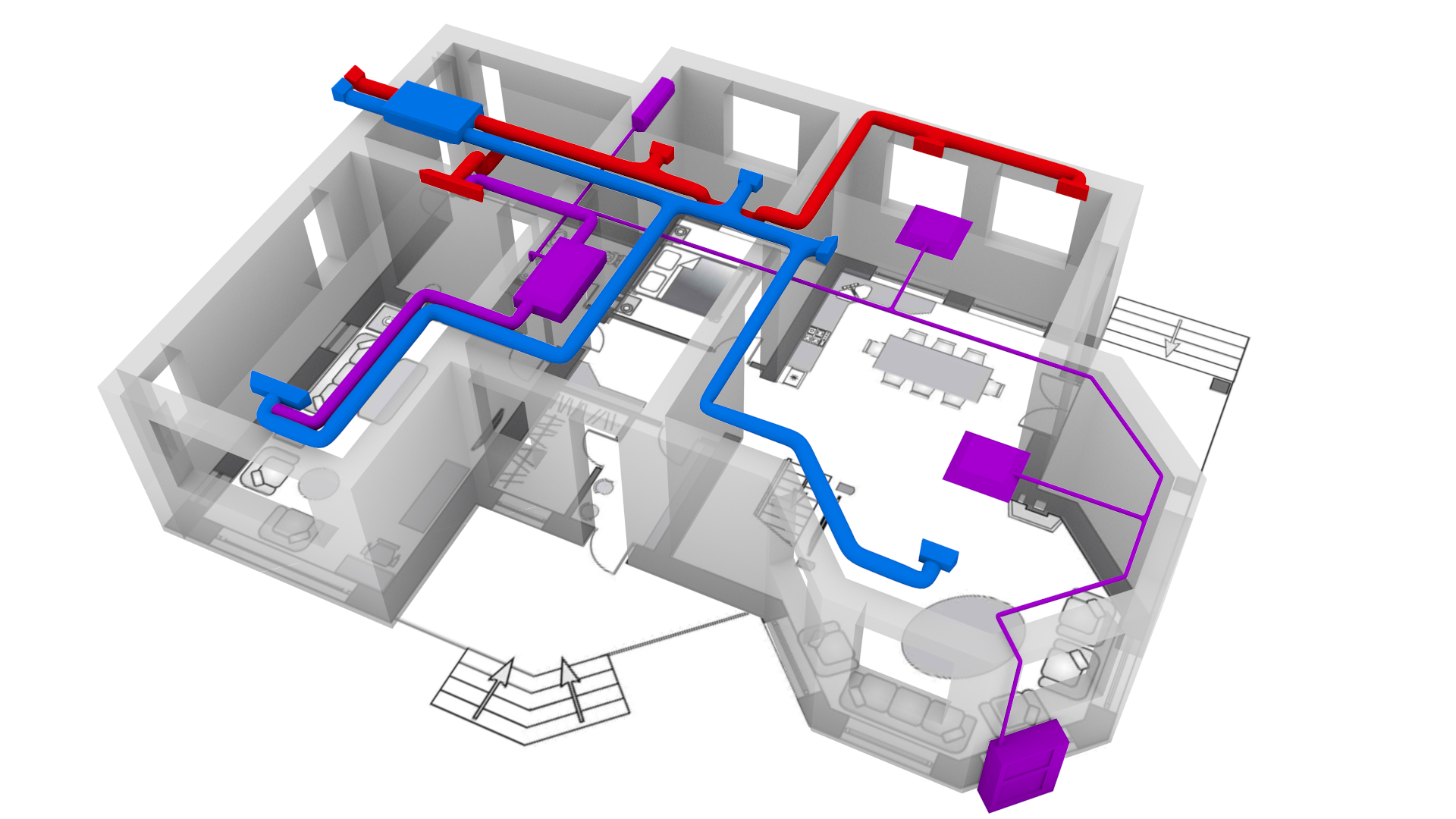

Необходимо выполнить чертеж размещения оборудования, аксонометрическую схему и сделать спецификацию. На этом проект систем вентиляции и кондиционирования офисов можно считать завершенным. Чертежи в основном исполняются в программе AutoCAD, бывает в КОМПАСЕ. Большую популярность сейчас обретают MagiCAD  и Revit, которые помогают продемонстрировать заказчику систему в 3D. А в MagiCAD даже можно сделать аэродинамический расчет, или хотя бы посмотреть коэффициенты местных сопротивлений.

Существует множество вариантов исполнения систем кондиционирования и вентиляции воздуха. Мы также предлагали заказчику систему с фанкойлами, стеновые рекуператоры в каждый кабинет, кондиционирование сплит-системами и даже использование тепловых насосов. Поэтому не бойтесь экспериментировать в своих проектах! Только следите, чтобы не выходить за рамки принятых норм и бюджета.

Процесс кондиционирования воздуха

Даже в теплое время года проблематично осуществить простой обмен воздуха без применения специальных приборов. Поэтому целесообразно использовать дополнительное оборудование.

Летом воздух увлажненный и теплый. Кондиционирование обеспечит ему очистку и установление более низкой температуры. Например, подойдут сплит-системы, промышленные кондиционеры и чиллер-фанкойл.

Зато в холодное время года воздух морозный и менее влажный. Естественно, не забывайте о фильтрации. Однако еще нужно подогревать и увлажнять воздух, с чем успешно справляется калорифер, гарантируя повышение температуры до комфортного уровня.

Процесс этот часто обеспечивается за счет смешивания: холодные потоки сочетаются с теплыми. Воздух охлаждается в специальных камерах за счет попадания небольших капель воды.

Есть еще и помещения, которые требуют особого подхода к организации вентиляции. К примеру, в спортивных залах с бассейнами постоянно испаряется вода, повышая уровень влажности. С бассейнов испаряется вода, которая конденсируется на стенах и потолке помещения.

Решить такие проблемы предназначены осушители. Недостаток последних — отсутствие вентиляции. Воздух остается в помещении, но уменьшается уровень влаги. Поэтому падает концентрация кислорода, что отрицательно сказывается на самочувствии людей.

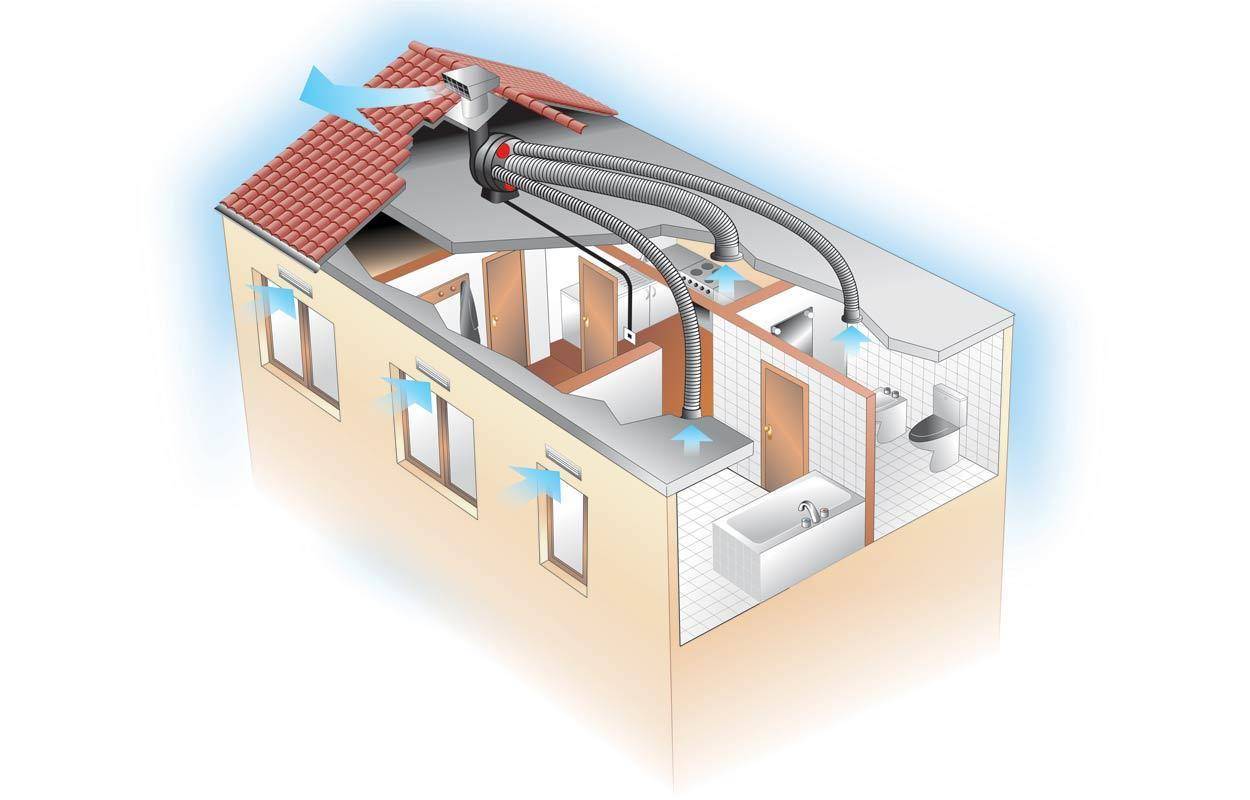

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены.

Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен. В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/м2, то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов. В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т.п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.
