Защита от протечек воды в квартире – обзор, предложения производителей

Где ставить краны/клапана с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.

Размещение запорных кранов зависит от устройства системы

В квартирах

Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.

В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.

Надо продумать куда установить элементы системы

В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.

В частном доме

Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.

Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.

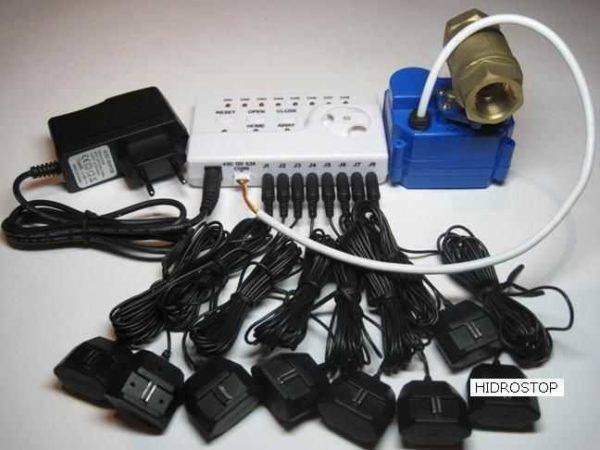

Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов

С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.

В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

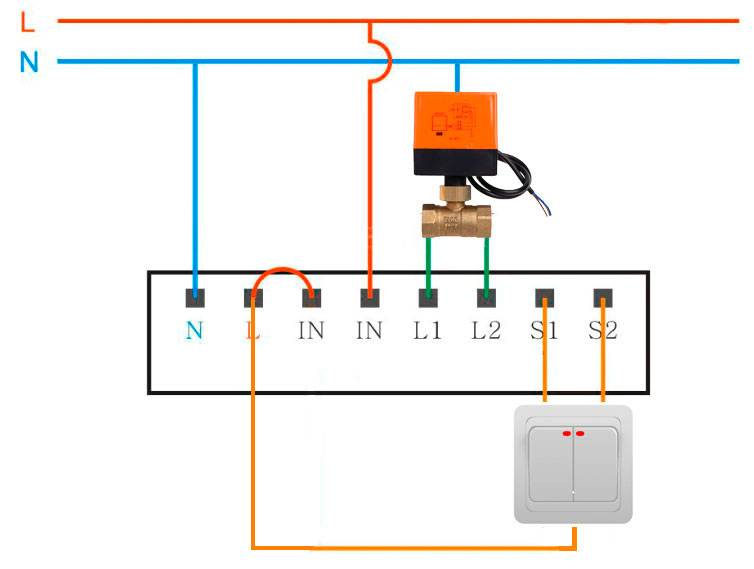

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

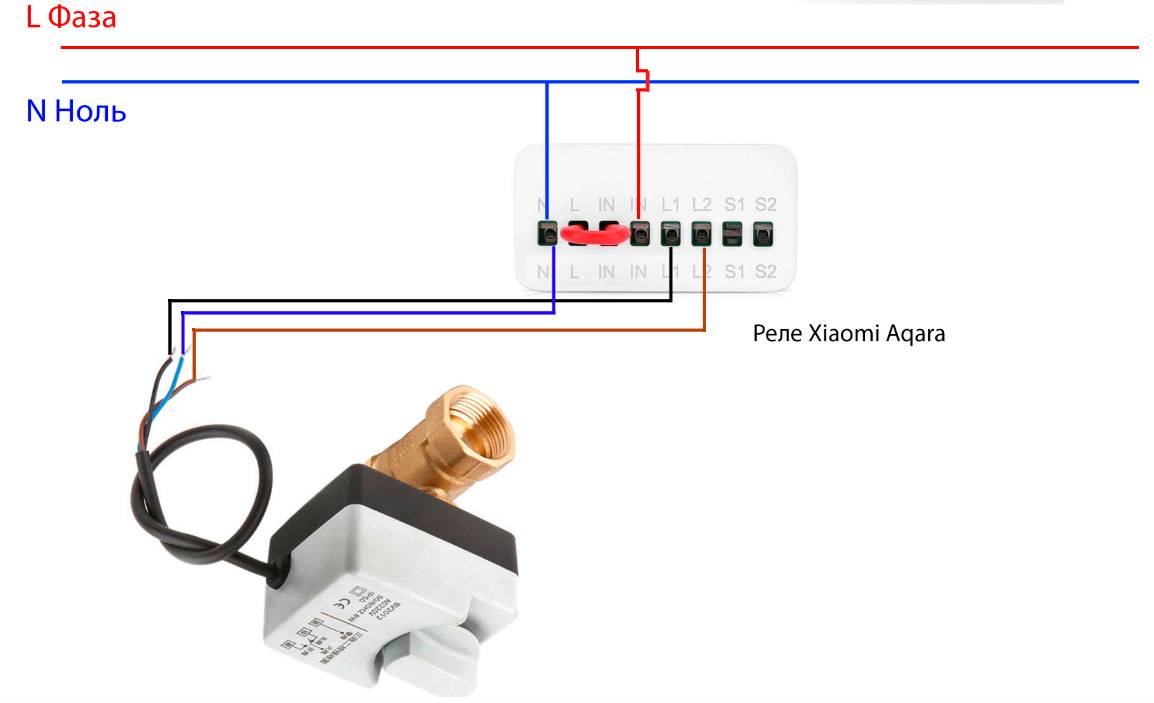

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

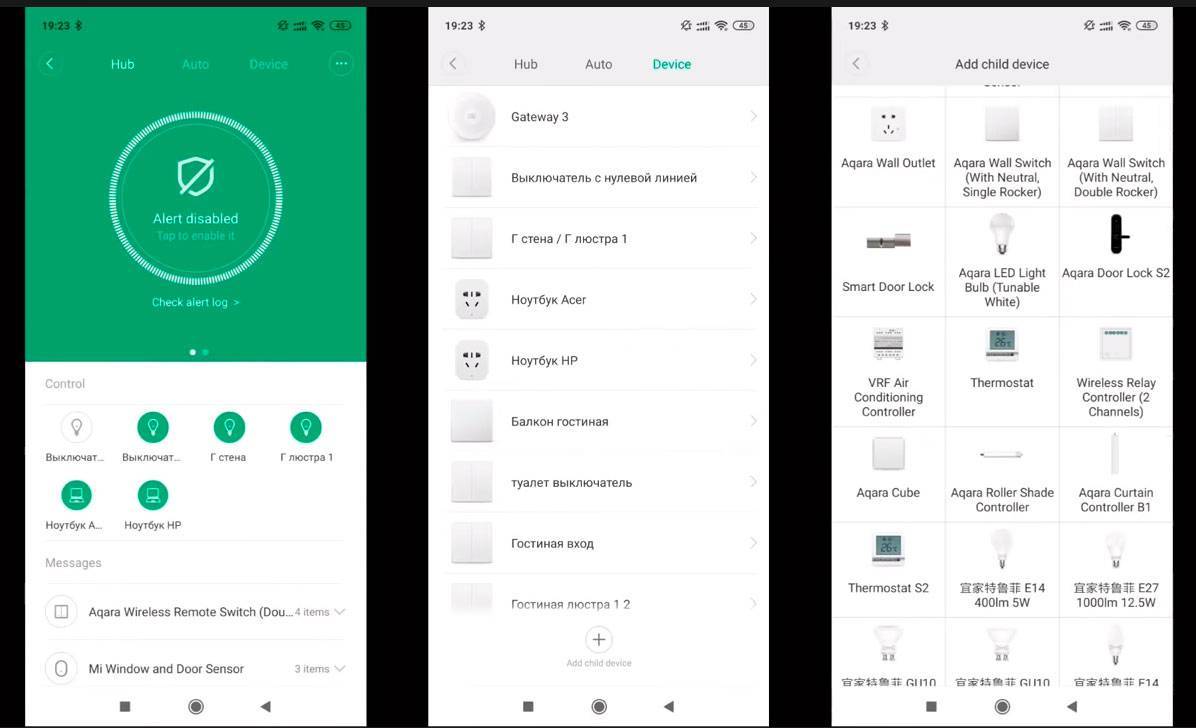

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

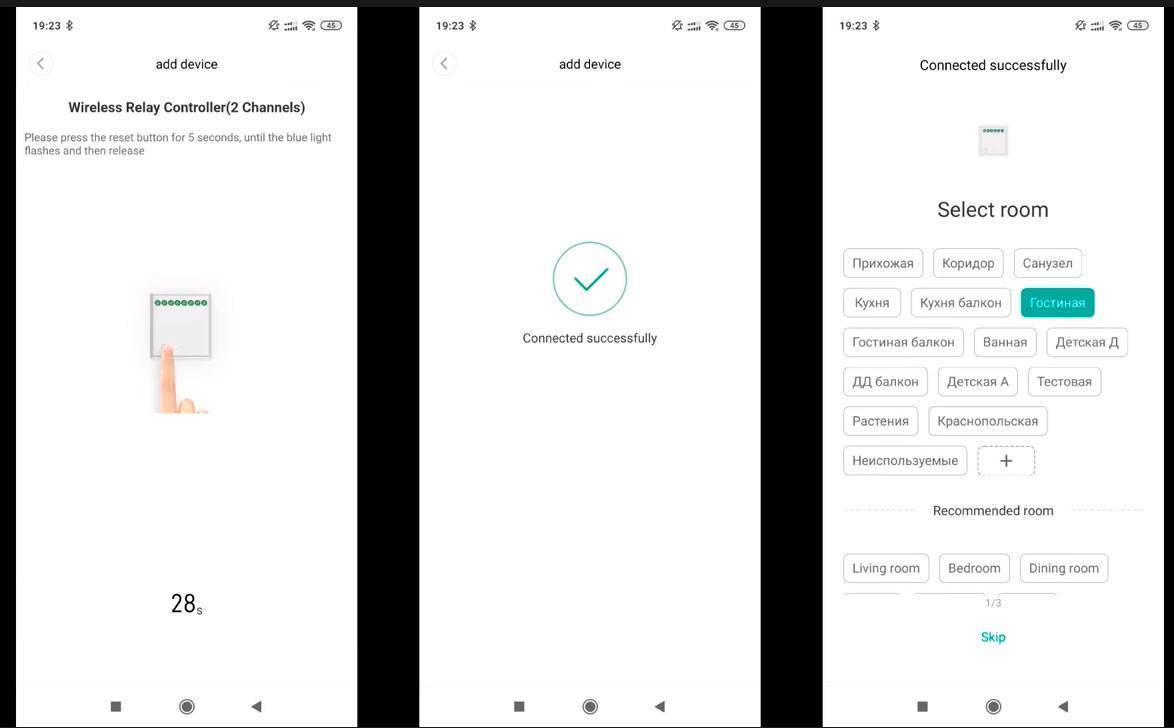

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

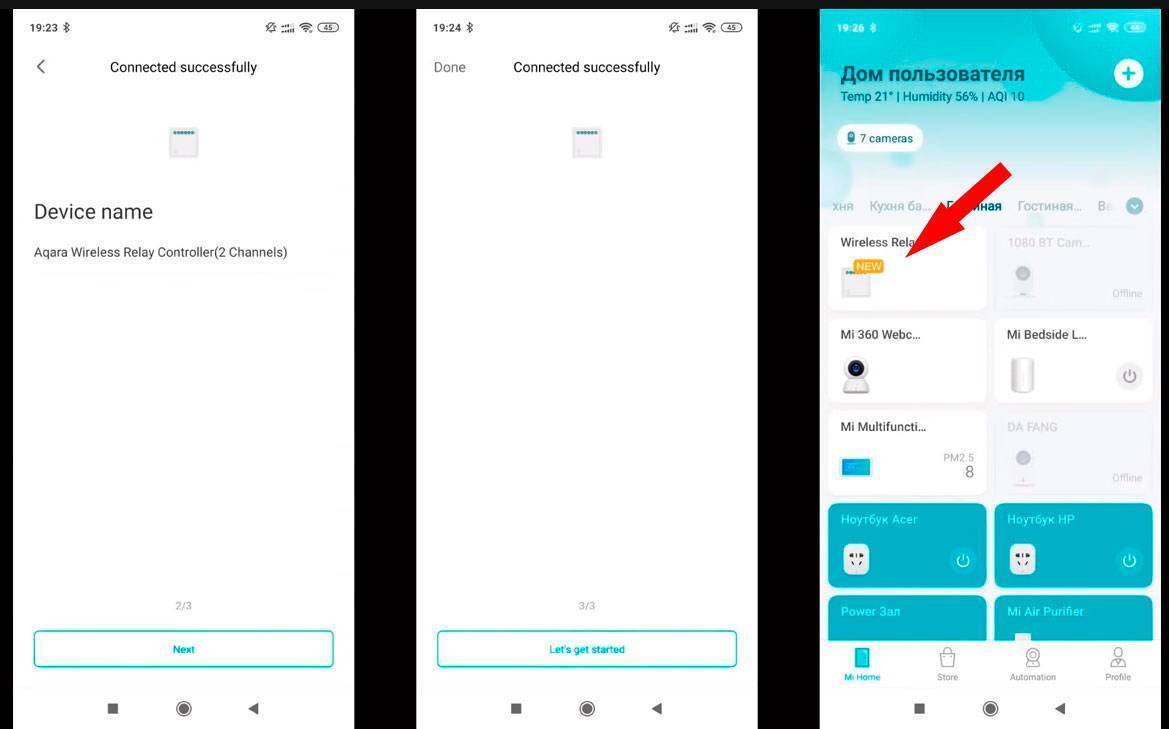

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Причины протечек

Скорее всего, об этом явлении всем известно, но давайте еще раз пробежимся по вероятным причинам потопов.

  1. Человек забывчив. Нередко, открыв кран в ванной, мы отвлекаемся. Ванна естественно переполняется, и вспомнить о ней помогает настойчивый стук соседа снизу в дверь.
  2. Старые водопроводные сети. Ничто не вечно, даже стальные трубы. Они постепенно ржавеют, стенки истончаются и под напором воды лопаются. Этот эффект хорошо знаком владельцам квартир многоэтажек, построенных в далекие 70–80 года ХХ века.
  3. Запорная арматура. Желание сэкономить, когда даже при замене труб устанавливаются проходные или отсекающие краны сомнительного производства. Зачастую старый советский кран предпочтительнее, чем новый китайский. Иными словами — краны тоже ломаются, лопаются и вода под давлением заливает сначала хозяина квартиры, а потом и соседа этажом ниже.

Это только проблемы по системам водоснабжения. А если забилась раковина? Сценарий тот же — перелив, мокрый пол, сосед снизу.

ТОП-5 лучших газоанализаторов

Мы составили рейтинг лучших газоанализаторов, в него вошли следующие модели:

  • Testo 320;
  • ОКА-92МТ;
  • Мегеон 08086;
  • RIDGID CD-100 micro 36163;
  • Лидер Т.

Testo 320

Многофункциональное устройство для определения дымовых газов. Прибор имеет цветной дисплей для отображения итогов измерения. Управление осуществляется с помощью меню с четкой структурой. Корпус выполнен из высококачественных материалов и отличается эргономичным дизайном. Газоанализатор оснащен сенсором О2. Устройство определяет параметры СО2 окружающей среды, КПД и одновременно измеряет тягу и давление. Аппарат наделен системой самодиагностики и имеет большую встроенную память. В комплект входят аккумулятор и протокол калибровки.

Размеры240 x 85 x 65 мм
Рабочая температураот -5 до +45 градусов
Дисплейграфический цветной
Источник питанияперезаряжаемый аккумулятор
Вес573 г
Память500 изм. блоков

Стоимость: от 40000 до 60000 рублей.

Плюсы

  • дисплей имеет высокое разрешение;
  • измеряет дифференциальное давление;
  • подключается к ПК для передачи данных.

Минусы

сложный в использовании.

Testo 320 датчик

ОКА-92МТ

Переносное устройство ориентировано на определение природного, сжиженного и угарного газов в воздухе рабочей зоны. Принцип действия газоанализатора основано на преобразовании измеряемых концентраций в электрические параметры датчиков. Типы сенсоров определяются веществами, подлежащими контролю. Прибор способен работать при отрицательных температурах. Аппарат имеет встроенные звуковую и световую сигнализации. Изготавливается ОКА-92МТ с числом каналов от 3 до 16 штук.

Рабочая температураот -40 до +50 градусов
Количество каналов3-6 штук
Дисплейграфический ч/б
Питаниеаккумуляторная батарея
Памятьэнергозависимая
Габариты140 x 65 x 25 мм
Масса200-1500 г

Примерная цена: 43000 рублей.

Плюсы

  • работает до -40 градусов;
  • электронная установка нуля;
  • маленькие размеры и масса.

Минусы

длинный кабель (6-30 метров).

ОКА-92МТ датчик

Мегеон 08086

Детектор присутствия формальдегида благодаря электрохимическому датчику. Устройство имеет высокую точность определения, быстрое действие и стабильность показаний. Оповещение в случае превышения токсичных веществ осуществляется с помощью светового и звукового сигналов. Цифровой дисплей показывает текущее и максимально допустимое значения. Присутствует функция отображения заряда батареи, параметры датчика, сигнала тревоги. Продолжительность непрерывной работы на полностью заряженном аккумуляторе составляет около 50 часов.

Температураот -10 до +50 градусов
Источник питанияаккумулятор литиевый
ДисплейLCD c подсветкой
Размеры178 x 65 x 30 мм
Масса170 г

Цена: от 30500 до 4200 рублей.

Плюсы

  • громкость сигнала до 80 дб;
  • большой экран;
  • режим самодиагностики.

Минусы

не работает при очень низких температурах (до -10 градусов).

Мегеон 08086 датчик

RIDGID CD-100 micro 36163

Детектор горючих газов с регулируемой чувствительностью, благодаря которой возможно обнаружение опасных веществ за минимальный промежуток времени. Прибор имеет трехрежимную сигнализацию, с помощью которой предупреждает оператора визуальным, звуковым или вибрационным сигналами. Они настраиваются исходя из имеющихся условий. Аппарат оснащен гибким зондом, легко проникающим в самые труднодоступные места.

Температураот -10 до +60 градусов
Источник питания4 батарейки АА
Дисплейграфический
Габариты180 x 70 x 30 мм
Масса450 г

Средний ценник: 13500 рублей.

Плюсы

  • надежен и удобен в использовании;
  • сигнализация Tri-Mode Detection;
  • зонд длиной 40 см.

Минусы

частая смена батареек.

RIDGID CD-100 micro 36163 датчик

Лидер Т

Переносной газоанализатор ориентированный на поиск утечек природного и сжиженного газов с помощью гибкого выносного металлизированного зонда. Дисплей отображает значение измеряемого компонента. Работает прибор при температуре от -40 до +50 градусов по Цельсию. Устройство оснащено функцией самодиагностики полупроводникового датчика. ЖК SNT-дисплей имеет высокое разрешение.

Температура работыот -40 до +50 градусов
Дисплейцветной
Питаниелитиевая батарея
Вес300 г
Размеры170 x 77 x 33 мм

Цена: от 20000 до 25200 рублей.

Плюсы

  • удобен при работе в труднодоступных местах;
  • имеет функцию течеискателя;
  • взрывозащищен.

Минусы

обязательная госповерка.

Лидер Т датчик

Обзор эффективных систем защиты

Пример установки защитных систем

Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.

Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.

Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.

Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.

Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.

Виды датчиков протечки

Датчики протечки воды могут иметь различное устройство и несколько различаться принципами работы. Всех их можно классифицировать по нескольким признакам:

  • Способ оповещения об аварии. Это включение звуковой и световой сигнализации, передача тревоги на смартфоны и планшеты владельцев, либо комбинированная сигнализация, включающая все перечисленные действия.
  • Конструктивно датчики выполняются в виде прибора, заключённого в пластиковый корпус, либо в виде ленты-детектора, подключаемой к электронному блоку.
  • По области применения детекторы утечек бывают промышленными и бытовыми. Первые монтируются на магистральных трубопроводах, подающих воду в многоэтажные здания, на промышленных предприятиях. Бытовые датчики предназначаются для квартир и частных домов, так сказать, для индивидуального использования.
  • По типу соединения сенсорного датчика с электронным контроллером. Соединение обеспечивается одним из двух способов: по проводам, и без использования проводки.

Беспроводные и проводные

Сигнал тревоги от сенсора протечки к электронному контроллеру передаётся либо по проводному соединению, либо посредством радиосвязи. В первом случае провод является источником подачи электроэнергии, питающей датчик. При замыкании контактов в результате протечки воды, напряжение в питающей электрической цепи снижается, а сила тока, наоборот, растёт. Контроллер, соединённый с сенсором, воспринимает изменение параметров электричества, и отдаёт команду на принятие экстренных мер – перекрытие водопровода, включение оповещателя.

Беспроводной датчик протечки воды обеспечивается питанием от автономных источников энергии: аккумуляторов или батарей. Он имеет встроенный передатчик и контроллер, фиксирующий колебания электромагнитного поля во внутренней цепи прибора. При протечке и замыкании контактов, сигнал об этом подаётся на встроенный транслятор. После обработки он отправляется в электронный блок управления в виде радиосигнала частотой в 400-500 мегагерц.

Дальность действия устойчивой связи у беспроводных детекторов составляет до 100 метров. На практике это значение бывает несколько меньшим из-за препятствий в виде межкомнатных перегородок и мебели. Проводные датчики протечки воды менее удобны, с точки зрения монтажа. При их установке потребуется протягивать линии проводки, при этом заботясь о её маскировке, чтобы не портить интерьер помещения.

По способу размещения

Устанавливать датчики следует в местах наибольшей вероятности протечки, то есть там, где проходят трубы водопровода. Это ванные комнаты, туалеты, кухни. Способ размещения приборов бывает:

  • Внутренний.
  • Напольный.

В первом случае установка систем безопасности производится одновременно с монтажом водопроводных труб и сантехнического оборудования. Датчики крепятся при помощи двустороннего скотча или клеевых растворов непосредственно на водопроводные, отопительные или канализационные трубы. При первых признаках протечки датчик намокает и подаёт аварийный сигнал.

Напольное размещение детекторов используется, если все водопроводные или канализационные коммуникации уже проложены. Детекторные сенсоры устанавливаются непосредственно на пол, контактами вниз. Чтобы избежать случайной сработки датчиков протечки воды, например, во время влажной уборки, их рекомендуется крепить на высоте 3-5 мм над поверхностью.

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью. https://www.youtube.com/embed/EW3HuvRojwA

Датчик протечки воды какой фирмы лучше выбрать

Опросы показали, что пользователи отдают предпочтение как российским, так и зарубежным торговым маркам, которые усиленно работают в направлении инноваций, создавая новые многофункциональные устройства. В рейтинге представлена краткая информация на каждый из них:

  • Aqara — товарный знак известной корпорации Xiaomi, созданный в 2020 г., и выпускающий интеллектуальные домашние товары. Все устройства, созданные брендом, изготавливаются из экологичного пластика, они пожаробезопасны и не потребляют много энергии.
  • Rubetek — производитель из России, который выпускает линейки умных устройств с 2014 года. Компания создает электронику не только для дома, но и предлагает много идей для малого и среднего бизнеса, а также для застройщиков, управляющих компаний, инсталляторов.
  • Digma — торговая марка принадлежит компании Nippon Klick из Великобритании, которая признана международным производителем цифровой электроники. Разработкой и созданием умных устройств Digma стала заниматься начиная с 2005 г., достигнув на сегодня немалых высот в этом направлении.
  • Hiper — еще один бренд из Великобритании, который выпускает бытовую технику и электронику начиная с 2001 года. Все товары компании сертифицированы, они соответствуют современным стандартам безопасности и экологическим нормам, имея при том отличные технические характеристики.
  • Ajax — международная технологическая компания из Украины, основанная в 2011 г., и выпускающая беспроводные системы безопасности. Товары Ajax представлены более чем в 90 странах и пользуются большим спросом, благодаря качеству и инновационным технологиям.
  • Neptun — российская компания, производящая системы электрообогрева, электротехническую продукцию и решения для инженерной инфраструктуры с 1991 года. Торговая марка имеет множество наград и премий, в том числе международных, подтверждающих качество товара.
  • Neo — еще один производитель из России, выпускающий умную технику и электронику в серийном и единичном количестве. В своих разработках компания использует современные технологии в области навигации, электропитания и беспроводной связи, которые позволяют достичь хороших результатов качества.

Neptun

Система появилась на рынке спроса с 2002 года и ее популярность только растет. Ежегодно компания добавляет и обновляет элементы деталей, для повышения эффективности работы и надежности защиты. Устройство автоматически блокирует подачу холодной и горячей воды в случае прорыва водопровода. Модель оснащена функцией GSM, что позволяет сразу отправить сообщение СМС владельцу квартиры об аварии. В тоже время срабатывает звуковая и световая сигнализация, что мгновенно поможет разбудить среди ночи если вдруг произошла утечка воды. Максимальное количество датчиков, которые поддерживает система — 30 штук. Устройство оснащено функцией самоочищения и резервным методом питания.

Безопасность системы

Квартира — это место, в котором сконцентрировано множество коммуникаций, в том числе и каналы водоотведения. Для устранения опасности, связанной с потопами или утечкой воды, применяют защитные системы. Принцип их работы довольно прост и понятен. Основной деталью системы является управляющий блок. Для работы данной системы необходимо электричество, которое питает электронный контроллер. Чтобы избежать различных проблем, при монтаже элементов конструкции соблюдается техника безопасности

Первое, на что стоит обратить внимание, это подключение блока к защитному заземлению. Также следует установить УЗО и обеспечить гальваническую развязку

Если же питание полностью автономно, то данные меры соблюдать необязательно.

Также необходимо помнить про краны (запорная арматура), на которые подается напряжение. Практически все время они находятся обесточенными и лишь для устранения течи (перекрытия воды) электричество подается на задвижки.

На датчиках поддерживается напряжение порядка 5 вольт, которое не может оказать губительного воздействия на организм человека. Именно из-за этого отпадает необходимость в металлическом корпусе.

Ниже приведена схема подключения на примере системы “Нептун”.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

  • для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
  • для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.
