Основные формы скатных кровель и их применение

Выбор кровельных покрытий

Материалы для декоративного обустройства кровли

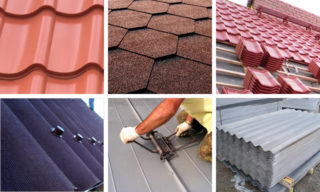

В распоряжении частного застройщика предоставлены такие материалы:

• ондулин — универсальное покрытие в виде листов с волнистым профилем;
• глиняная черепица — проверенная годами классика, отличающаяся прочностью, презентабельностью и довольно высокой стоимостью;
• шифер — тяжелые асбестоцементные плиты с волнистым сечением, постепенно выходящие из обихода;
• профнастил — легкое и недорогое покрытие, представляющее собой профилированную сталь, обработанную порошковым напылением;
• гибкая плитка и полосы — могут применяться на сложных криволинейных поверхностях с любым уклоном.

Выбор кровельного покрытия напрямую влияет на внешний вид и эксплуатационные характеристики крыши.

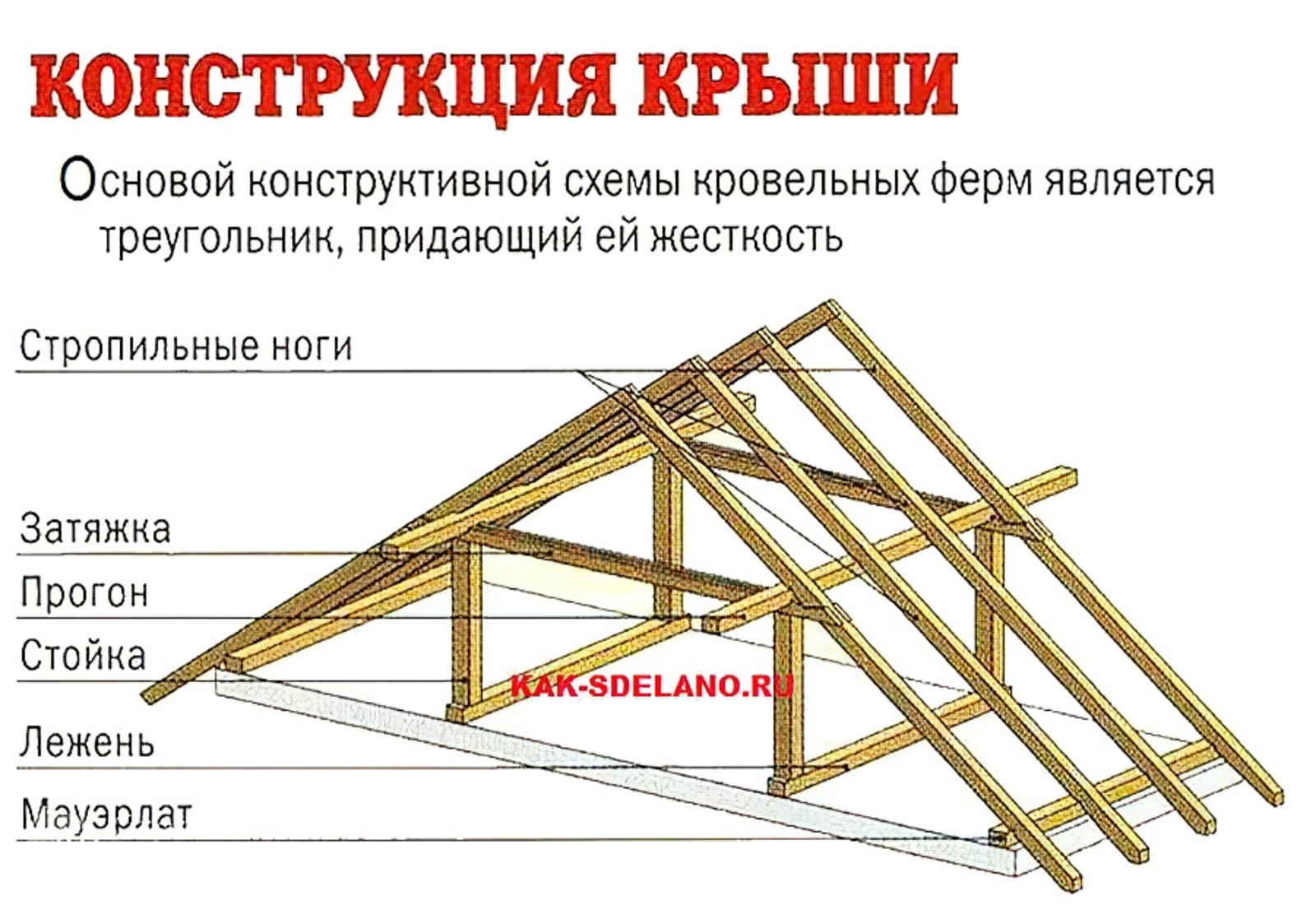

Несущие конструкции крыши

Стропильная система – конструкция, состоящая из стропил и других элементов, воспринимающая и противостоящая всем видам нагрузок и передающая их на стены строения. Состоит из стропильных ферм.

Ферма – конструкция из скрепленных между собой брусьев или стержней.

Стропило (стропильная нога) – элемент стропильной фермы, воспринимающий, все виды нагрузок и передающий их на стены, и верхнее перекрытие строения, служат опорой для кровли. Нижним концом упирается в стену, а верхним соединяется под углом с противоположной стропильной ногой.

Стропила наклонные – имеют упор на концах и средней частью (в одной или нескольких точках).

Стропила висячие – опирающиеся в нижней части на затяжку или мауэрлат и в верхней коньковой части опираются друг на друга или на подконьковый прогон (без промежуточных опор).

Конёк – верхнее горизонтальное ребро крыши, соединяющее стропильные фермы.

Коньковая схватка – кусок доски/фанеры или металлической накладки соединяющий стропила в коньке.

Мауэрлат – брус, расположенный по периметру стены, на который опираются нижние концы наклонных стропил. Мауэлат позволяет распределить сосредоточенную нагрузку от стропил на весь участок стены.

Стойка – отрезок доски/бруса опирающийся на затяжку и поддерживающий стропильную ногу, служит для разгрузки стропил и для организации стен мансарды.

Бабка – центральная стойка, которая упирается в конёк.

Подкос – стойка под углом.

Ригель – отрезок доски, соединяющий стропильные ноги между собой. Служит для увеличения жёсткости стропильной фермы и препятствует разъезжанию стропильных ног.

Затяжка – бревно/брус/доска соединяет стропильные ноги между собой. Отличается от ригеля тем, что затяжка опирается на мауэрлат и лежни.

Кобылка – отрезок доски, удлиняющий стропильную ногу для организации свеса крыши.

Слега – направляющая под натуральную черепицу.

Основание кровли – поверхность, на которую укладывается кровельное покрытие. Обычно выполняется в виде обрешетки или сплошного настила.

Обрешётка – подкровельный настил из досок или брусков, прикрепляемые к стропилам и служащие основанием для кровельного покрытия. Обрешётка воспринимает всю весовую нагрузку от кровли и через контробрешётку и черновой настил передаёт её на стропильную систему.

Контробрешётка – бруски минимальным сечением 30×50 мм, располагающиеся под обрешёткой, перпендикулярно ей и обеспечивающие вентиляцию подкровельного пространства и служащие для закрепления гидроизоляционной пленки.

Черновой настил – настил из досок, ДСП, ДВП или других видов плит, которые прибиваются непосредственно к стропильной системе и служит основой для гидроизоляционного материала и основанием для крепления контробрешётки.

Обрешётина – элемент обрешетки, который изготовляется из деревянных брусков, реек или планок из хвойных пород (без обзола и проходных сучков) не ниже второго сорта, на который укладывается черепица. Минимальное сечение бруска – 30×50 мм.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

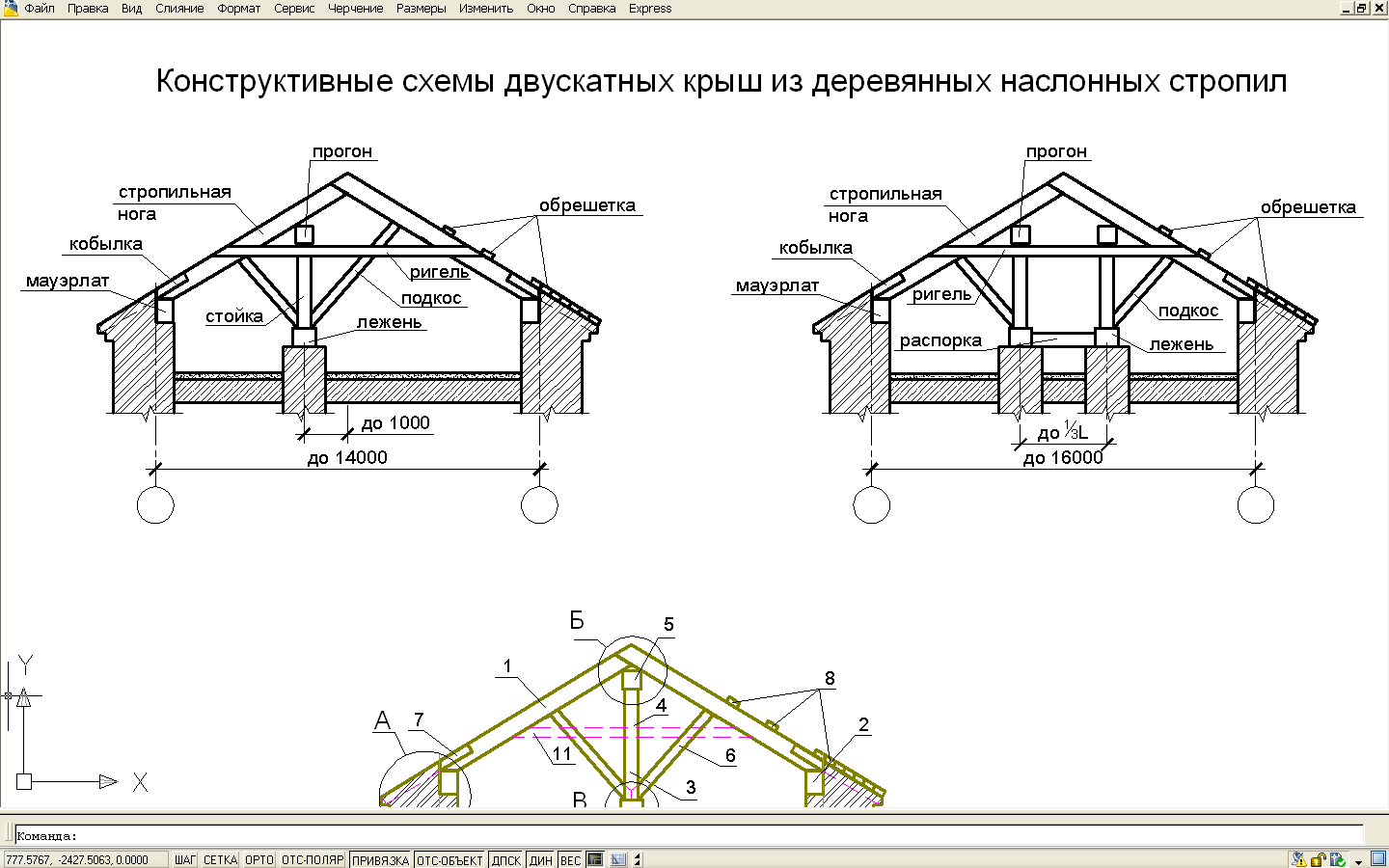

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

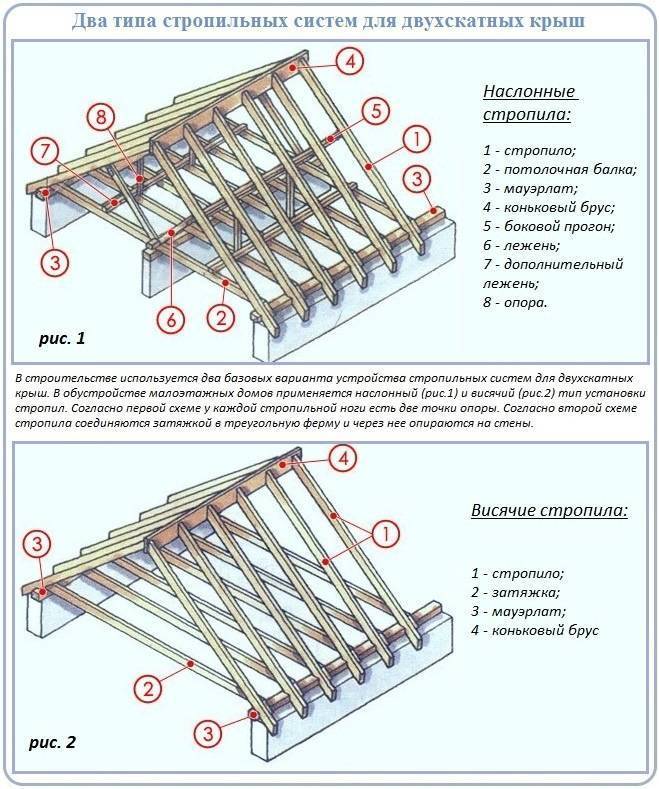

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

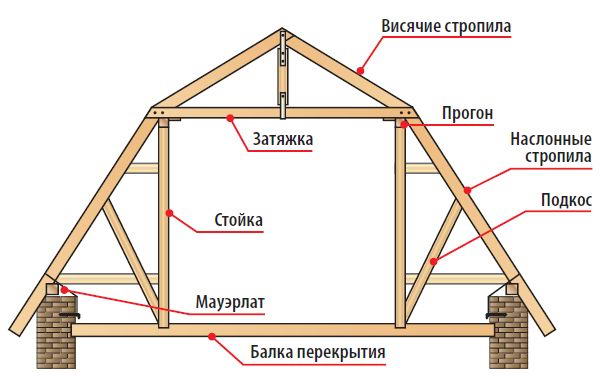

Комбинированная стропильная система

Стропильные фермы крыши и её виды

Стропильная система — основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

• приобретённого материала;
• размеров строения;
• габаритов дома;
• стройматериала для стропил;
• индивидуальных предпочтений заказчика;
• актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

• обрешётку — брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
• стяжки, воспринимающие растягивающие усилия;
• стойки из дерева, расположенные в вертикальном положении;
• мауэрлат — брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
• стропильные ноги — это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила — это наиболее элементарный вид стропильных систем, их характеристики:

1. У стропил делают лишь несколько опорных точек, которыми выступают, в частности, несущие стены строения. В подобном случае ноги для стропил работают и на изгиб, и на сжатие. Стропильные ноги ложатся на мауэрлат — это утолщённый брус или изделие из соединённых досок. Мауэрлат прочно крепится на торце основных стен. Стропильные ноги врубают в мауэрлат, а в качестве дополнительного крепежа используют кронштейны или скобы.
2. Вся конструкция распирает ограждение стены.
3. Чтобы компенсировать распирание, создают затяжки, которые соединяют стропильные пары. В основном они устанавливаются в самом низу, благодаря чему затяжки параллельно выступают и перекрытием крыши. В некоторых вариантах их располагают выше, но тогда затяжки приобретают более мощные, ведь нагрузка на затяжки многократно увеличится.
4. Затяжки не только компенсируют распирающее усилие, но и не дают разъединяться стропильным ногам.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

1. Концы наслонных стропил должны делать упор на следующие части строения:
   • стены по периметру;
   • столбчатые опоры или основные стены, расположенные внутри.
2. Действие стропильных ног — работа на изгиб, поскольку отсутствует нагрузка на сжатие. Вот почему для монтажа наслонной системы стропил применяют более тонкие элементы, а вся конструкция намного легче. Причём экономия пиломатериалов весьма существенная.
3. Проектируя наслонные стропила, следует учитывать тот факт, что есть обратная зависимость шага ног стропил и угла ската кровли. Иными словами, чем сложнее конструкция кровли, тем чаще надо монтировать балки стропил.
4. Использование промежуточных опорных точек уменьшает сечение балок и длину пролёта, который надо перекрыть.

Смешанная система стропил

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил — висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов — мауэрлат, для боковых — коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Конструкции скатных крыш

Строение гибкой черепицы (мягкой кровли).

1. Наиболее простое устройство имеют односкатные крыши. Их сооружают на хозяйственных постройках, гаражах, банях. В жилищном строительстве подобный тип конструкции используется гораздо реже. Застройщики предпочитают иной вид крыш.
2. Двухскатные. Их иногда называют щипцовыми. Традиционная конструкция, имеющая пару скатов и две «лобовины».
3. Вальмовые четырехскатные.
4. Шатровые.
5. Сложные сводчатые.
6. Конические и купольные.
7. Мансардные. Этот вид конструкции приобрел наибольшую популярность у частных застройщиков, т.к. подобная модель крыши позволяет использовать чердачные помещения с максимальной выгодой.

Если не считать таких экзотических видов кровли как зеленая или камышовая, то для обустройства скатных крыш применяются 2 типа кровли: жесткая и мягкая. Жесткое сегментное покрытие считается наиболее оптимальным. Однако здесь все зависит от качества применяемого материала, и в ряде случаев мягкая кровля оказывается долговечнее жесткого материала. Играет роль и уровень профессиональной подготовки мастеров, взявшихся за выполнение кровельных работ.

Конструкции крыш

• По конструкции крыши делят на чердачные и крыши без чердака. Бесчердачные крыши, которые так же называют совмещенные, делают с вентиляцией, частично с вентиляцией и без вентиляции.
• Крыша со скатами может быть, как с чердаком, так и без чердака. Чердак в свою очередь, может быть теплым (утепленным) или холодным (не утепленным).
• Крыши без чердака над теплыми помещениями считаются теплыми, в обратном случае их называют холодные крыши без чердака.

Стоит отметить, что крыши без чердака более характерны для жилых, производственных и складских зданий в городе и сельской местности. Для частного домостроения более характерны скатные чердачные крыши, серьезно различающиеся по форме.

Асбестоцементные волнистые листы (ошибочное название шифер)

Вот уж, воистину, дешево и сердито. Монтируется легко, выглядит неприглядно. Правда, производят и менее унылые цветные изделия. Выпускаются листы обычного профиля УВ с высотой волны 40 мм и усиленного, 54 мм. Листы УВ имеют толщину от 4,8 до 5,8 мм, усиленный — от 6 до 7,5 мм. Ширина волны — 15 см, вес обычного листа до 26 кг, усиленного — до 35 кг. Монтировать его нужно, как минимум, вдвоем. Подготовка крыши под АЦВЛ минимальна: весит псевдошифер относительно немного, достаточно обрешетки из необрезных досок. Из доборных элементов иногда можно купить конек, остальное приходится изготавливать из оцинкованной стали.

Асбестоцементные волнистые листы

Асбестоцементные листы хрупки и подвержены обрастанию мхом, который их постепенно разрушает. Западные медики и экологи утверждают, что асбест является ужаснейшим ядом, контактируют с ним только в скафандрах, подобных космическим

При обнаружении асбестосодержащие материалы захоранивают с особыми предосторожностями, как будто это ядерные отходы. Наши производственники утверждают, что отечественный хризотиловый асбест, применяемый для изготовления АЦВЛ, чуть ли не полезен для здоровья

Российские ученые скромно молчат или говорят, что у них нет данных об опасности хризотилового асбеста. Считается, что он вреден только в производстве. Вероятно, истина посередине. Пока в плане цены «шиферу» нет замены, его будут производить. Назвать асбестоцементные изделия современным материалом можно лишь потому, что он активно производится и используется в наше время. Учитывая его неэкологичность, можно ожидать, что выпуск «шифера» будет рано или поздно прекращен, как и произошло в странах с развитой строительной индустрией.https://www.youtube.com/watch?v=qYipa-GWjhk

Срок службы асбесто-цементных листов может сильно отличаться. При снежных зимах тонкие листы могут потрескаться и потребовать замены уже через 10 лет. Усиленные максимальной толщины при должном уходе и качественно выполненной обрешетке прослужат и 40 лет. Уход состоит в очистке «шифера» от грязи и мха и регулярном его окрашивании, что улучшит и внешний его вид. Без доборных элементов и работы материал на кровлю из АЦВЛ обойдется в 130-220 рублей в зависимости от марки листа.

Теплые и холодные способы обустройства перекрытия

Виды крыш по конструкции отличаются также сильно, как и по внешнему виду.  Первую очередь, речь идет о составе кровельного пирога, который меняется в соответствии с разновидностью перекрытия, а также характером использования подкровельного пространства.

По этим характеристикам все кровли разделяют на чердачные и бесчердачные.  Они отличаются по следующим критериям:

• «Холодная» кровля не имеет в составе кровельного пирога термоизоляционного материала, так как под ней находится неотапливаемое помещение, называемое чердак. Чердак служит воздушным слоем, который имеет теплоизоляционное значение. Достоинство этого варианта в его дешевизне, простоте монтажа, а также в повышенной изоляционной способности.
• «Теплая» кровля в составе кровельного пирога обязательно имеет термоизоляционный материал. Пользуются такими видами с мансардой, если под крышей оборудуется отапливаемое, жилое помещение. Утепление скатов и фронтонных стен, которое обязательно проводится в таком случае, необходимо, чтобы сохранить в мансарде тепло, а также предотвратить образование конденсата.

Отличия теплой и холодной кровли

Выбор типа скатной крыши

Для этого необходимо учитывать нижеследующее:

• Уклон скатов. Так, для скатной кровли, имеющей угол наклона скатов 50 градусов и выше, снежные заносы не страшны. Как следствие, снижается нагрузка на конструкцию кровли. Следовательно, можно несколько снизить величину сечения применяемых досок для образования стропильных ног. А вот для кровли с углом наклона ската в 2 градуса сечение стропильных ног придется, наоборот, увеличить в несколько раз. Это делается для того, чтобы покрытие смогло выдержать снежную нагрузку.
• Сечение стропильных ног. Как следует из предыдущего пункта, сечение стропил придется принимать максимальным – для того, чтобы сама стропильная конструкция смогла выдержать общую нагрузку на кровлю.
• Требования, предъявляемые к надежности и долговечности кровли:  прочность, огнестойкость, повышенная несущая способность. Отсюда следует вывод: чем больше поперечное сечение стропильной ноги, тем дольше она будет выдерживать воздействие огня. Для придания подобных свойств огнестойкости стропила должны проходить специальную обработку – антисептическими составами, защитными красками, огнестойкими растворами, цементной штукатуркой и т.д.
• Теплоизоляционные свойства. Разумеется, чем лучше утепляется кровля, тем большую нагрузку должна выдерживать кровельная конструкция (остов). Поэтому и поперечное сечение стропил должно быть большим.

Железобетонные конструкции крыши

В настоящее время также получили распространение сборные железобетонные стропила заводского изготовления. Такие стропила представляют из себя балки с узким деревянным бруском прикрепленным сверху, к которому специальными скобами или гвоздями монтируют обрешетку. Стропила имеют прямоугольное и тавровое сечение. Железобетонные стропила устанавливают на стены и коньковый прогон, соединив их между собой сваркой закладных деталей. Нет смысла применять железобетонные стропила при строительстве частного дома если рядом нет завода железобетонных конструкций, который их производит, или же при монтаже крыши решено не привлекать кран, который смонтирует такие стропила. Также сложно решаются узлы опирания таких стропил на кладку стен, необходимо предусматривать дополнительные закладные детали, чтоб к ним варить стропила. Эти конструкции больше характерны для сооружений сельскохозяйственного назначения (склады, здания для хранения урожая, техники). Положительные стороны таких видов конструкций: долговечность, высокая прочность, простота в обслуживании, отрицательные стороны — потребность крана для монтажа и доставки, большой вес (200-300 кг) , сложность сочетания дерева и бетона.

Сборные железобетонные стропила для крыши

Основные виды скатных крыш

Разновидности скатных крыш

Кровли скатные, в зависимости от вида и количества скатов, бывают:

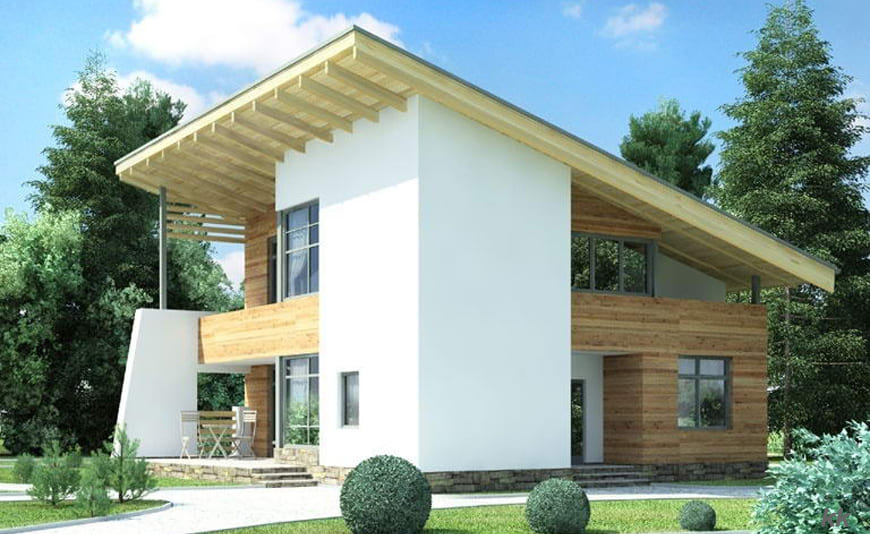

1. Односкатные – крыши имеют один уклон от стены до стены. Такие крыши применяют для городских построек, где запрещены водоотводы и сбрасывание снега. В индивидуальном строительстве такие крыши применяют для гаражей и сараев.
2. Двускатная крыша – крыша с двумя скатами. Этот вариант крыши самый популярный, его можно применить при строительстве зданий разных конструкций и масштабов.
3. Четырехскатные (их еще называют полувальмовые) – крыши имеют четыре ската. Полувальмовые крыши обычно применяют в сельском или дачном строительстве.
4. Четырехскатные шатровые – крыши имеют четыре ската, их вершины сходятся в единой точке. Такие крыши обычно строят для зданий с многоугольным или квадратным планом.
5. Шпилеобразные – крыши имеют несколько крутых скатов в виде треугольника, которые соединяются в одной вершине, перекрывая башни, эркеры круглые конструкции стены.

Конструкция ограждений неэксплуатируемой кровли

Что касается неэксплуатируемых кровель, свод строительных правил в данном случае не требует сооружения жесткого основания для ограждения, так как постоянного присутствия людей на крыше не будет.

Но когда возникают ситуации, в которых человеку необходимо выйти на крышу и провести там некоторое время, монтируется ограждение в виде мостов или трапов, снижающих риски падения, равномерно распределяющих вес по всей площади кровли.

Требования строительных правил одинаковы для эксплуатируемых и неэксплуатируемых крыш, но в государственном стандарте они несколько отличаются.

Кровельные ограждения на неэксплуатируемой кровле должны иметь высоту не менее 60 см: этот показатель не зависит от количества этажей в здании и его высоты. Расстояние между каждыми элементами конструкции не должно быть более 30 см.

Железные кровельные ограждения – это лучший вариант для вашей кровли.

Если у вас скатная кровля, то об ограждениях для нее вы можете почитать тут.

Основание под кровлю

Основание может быть сделано из рулонных либо штучных материалов в виде настила или обрешетки. Для изготовления обрешетки потребуются бруски дерева, а для настила – не только бруски, но и доски. Сплошной настил целесообразно делать, если для покрытия выбирают рулонный материал или асбестоцементные плитки. Для плиток доски настила выкладываются одним слоем с небольшим зазором, а для рулонного материала – в два слоя: рабочий и защитный. Для защитного слоя выбирают узкие доски, которые должны располагаться под углом 45 градусов к рабочему. Между двумя настилами нужно поместить противоветровую рубероидную подкладку (рубероид марки РПП-350 или РПП-300).

Обрешетка потребуется в тех случаях, когда кровля будет покрываться листовой сталью, черепицей, деревом или волнистыми асбестоцементными листами ВО (или шифером).

Изготавливая основание, нужно следовать двум нехитрым правилам: каждый элемент должен быть надежно прикреплен к опорным конструкциям, а их стыки находиться в разбежку над стропилами.

Помимо того, заданное расстояние между брусками или досками должно быть четко соблюдено по всей поверхности основания. Наиболее широкие располагают у карниза, конька или под стыками материала для кровли, а самые толстые (на 15-35 мм толще прочих) – вблизи карниза. Под разжелобкой основание должно иметь ширину не менее 750-800 мм, а под свесом карниза с настенными желобами основание должно быть равно ширине свеса. На ребрах кровли и в коньках деревянные бруски нужно устанавливать на ребро.

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

Виды крыш

Зависимость устройства каркаса от уклона

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Кровля

Кровля – это верхнее покрытие крыши, которое обеспечивает защиту от осадков всем конструктивным элементам сооружения и отводит воду на землю. Вот почему одним из основных требований, которые предъявляются к кровле, считается водонепроницаемость. Кровля может быть сделана из разных строительных материалов, асбестоцементных или стальных листов, рулонных и местных (глинокамышовых и глиносоломенных) материалов.

Что касается конструкции, то кровельное покрытие может состоять из:

• скатов (наклонных поверхностей);
• наклонных ребер;
• конька (горизонтальных ребер).

Ендовы и разжелобки – это название мест пересечений под входящим углом, а карнизные и фронтонные свесы – это края кровли, которые выходят за пределы здания горизонтально либо под наклоном. В настенных желобках собирается атмосферная вода со скатов крыши, затем она попадает в водоприемные воронки, а уж после в водосточные трубы и ливневую канализацию.

Укладывать составляющие кровли можно как в поперечном, так и в продольном направлении, соединяя их внахлестку (большинство покрытий) или в замок (листы кровельной стали).

По конструкции кровли разделяют на:

• однослойные (состоят из листов ВО, стали, асбестоцементных плиток и фальцевой черепицы);
• многослойные (рулонные материалы, тес, гонт, стружка, плоская ленточная черепица).

В многослойных кровлях количество слоев будет колебаться от 2 до 5, это зависит от материала, которому вы отдали предпочтение. Такая кровля довольно трудоемкая и менее экономичная. Если в многослойной кровле каждый слой лежит в поперечном направлении, он непременно должен перекрывать стыки элементов слоя, лежащего ниже. Если же его кладут в продольном направлении, он должен покрыть нижележащий слой с напуском, установленным ГОСТ.

Виды крыш частных домов, их формы и варианты с фото

Итак, в зависимости от количества скатов, крыши бывают самой разнообразной формы. Самый простой вариант — это кровля с одним скатом. Уклон на таких крышах относительно мал (+- 30°), и обычно их ставят на небольшие жилые или хозяйственные постройки.

Но, как всегда, из правил есть исключения, и хорошие архитекторы могут придать дому свой неповторимый облик, используя односкатную крышу.

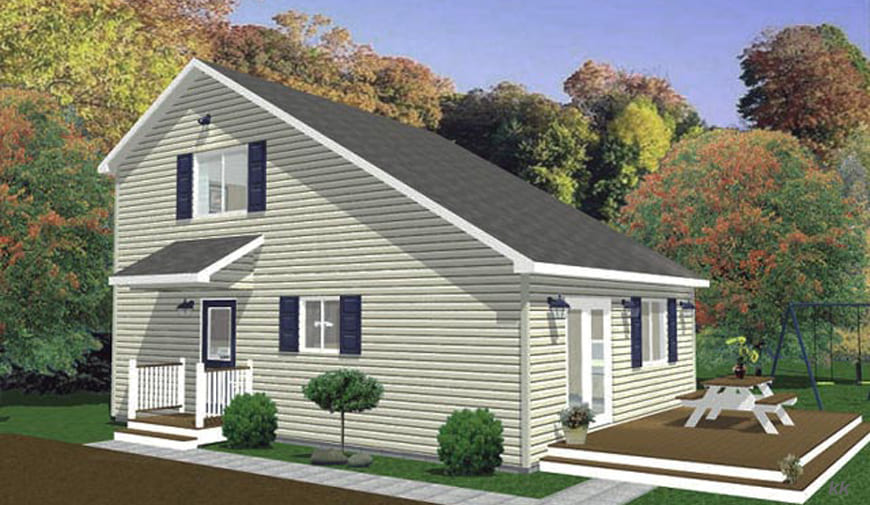

Двускатная — самая популярная и распространенная конструкция кровли. Чаще ее скаты имеют одинаковую длину и наклон (30-45 градусов), то есть зеркальны. Но, в некоторых случаях (например, при планировании мансардного помещения), целесообразней и оригинальней делать разные размеры и (или) уклоны скатов.

Также это хороший вариант формы крыши для частных домов с пристройкой.

Чем хороша такая форма кровли, если рассматривать не эстетическую составляющую, а практическую? Технологии возведения двускатной конструкции отработаны годами и относительно несложны.

Значит мастеров хватает, стоимость работ приемлема, а сроки монтажа невелики. К тому же объемы необходимого материала и затраты на него находятся в пределах разумного, что также не может не радовать.

Многоскатная крыша частного дома не имеет ограничений по фантазиям. Выше я уже перечислял несколько традиционных вариантов. Но архитекторами и дизайнерами путем совмещения разных форм скатной кровли проектируются сложные и оригинальные крыши, которые трудно классифицировать и дать единое название.

Для начала посмотрим классические формы кровли — все же они более приемлемы и доступны для реализации в частном домостроении.

Трехскатная крыша

Название говорит за себя — кровля состоит из трех скатов, два из которых обычно зеркально одинаковы по форме и размеру. Такая форма крыши используется для пристроек к основному зданию — например, для террасы или крыльца.

На фото трёхскатные крыши, отличающиеся по форме и конструкции: первая — шатрового типа, вторая и третья — варианты трехскатки вальмового типа.

Четырёхскатная форма кровли

Очевидно, что чем больше скатов, тем сложнее монтаж. Четырёхскатные крыши классифицируются в зависимости от формы и конструкции стропильной системы.

Шатровая. Крыша состоит из четырех треугольных скатов, которые сходятся в верхней точке, о чем я уже упоминал выше. По виду конструкция напоминает пирамиду с квадратным или прямоугольным основанием. Особенностью такой кровли является отсутствие горизонтального конька и фронтонов.

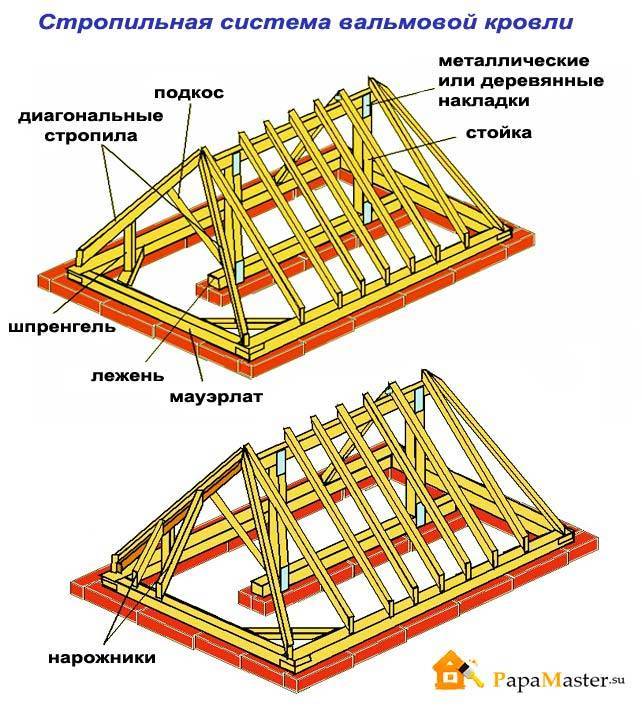

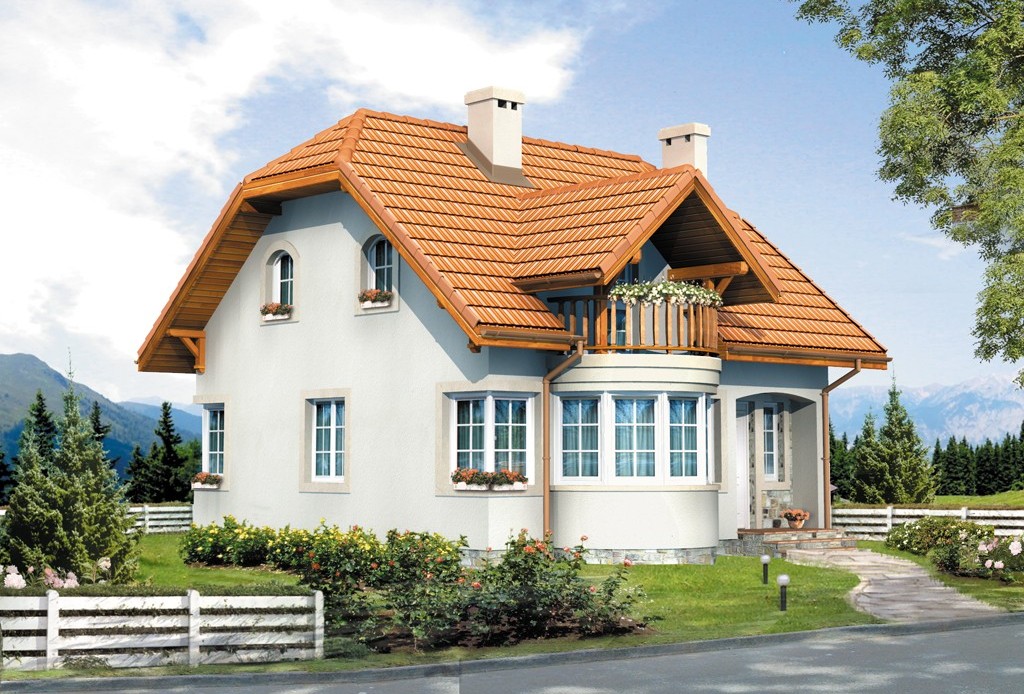

Вальмовая. Для более «вытянутых» по длине домов шатровая кровля не подойдет — два ската будут иметь слишком большой уклон и визуально такая кровля будет некрасива. Похожий внешне и популярный в частном домостроении вариант — крыша вальмового типа, где присутствует горизонтальный конек.По конструкции это та же двускатка, но фронтоны не вертикальны, а наклонены под углом и выполняют роль скатов, которые называют вальмами. Соответственно, конек укорочен, а два других ската получаются в форме трапеций.
Плюсы вальмовой крыши (они же относятся и к кровле шатрового типа): — Оптимальные аэродинамические свойства формы кровли позволяют противостоять ураганам с сильными порывами ветра. — Крепкая устойчивая конструкция имеет большой срок эксплуатации. — Не требуется монтаж деревянных или кладка кирпичных фронтонов.

Полувальмовая. Этот вид крыши, так же, как и вальмовая, предполагает наличие четырех скатов и конек, но имеет небольшие фронтоны, которые образуются за счет «срезанных» (укороченных) вальм. В зависимости от того, с какой стороны укорачивается треугольник вальмы (сверху или снизу), крыши имеют различную форму.

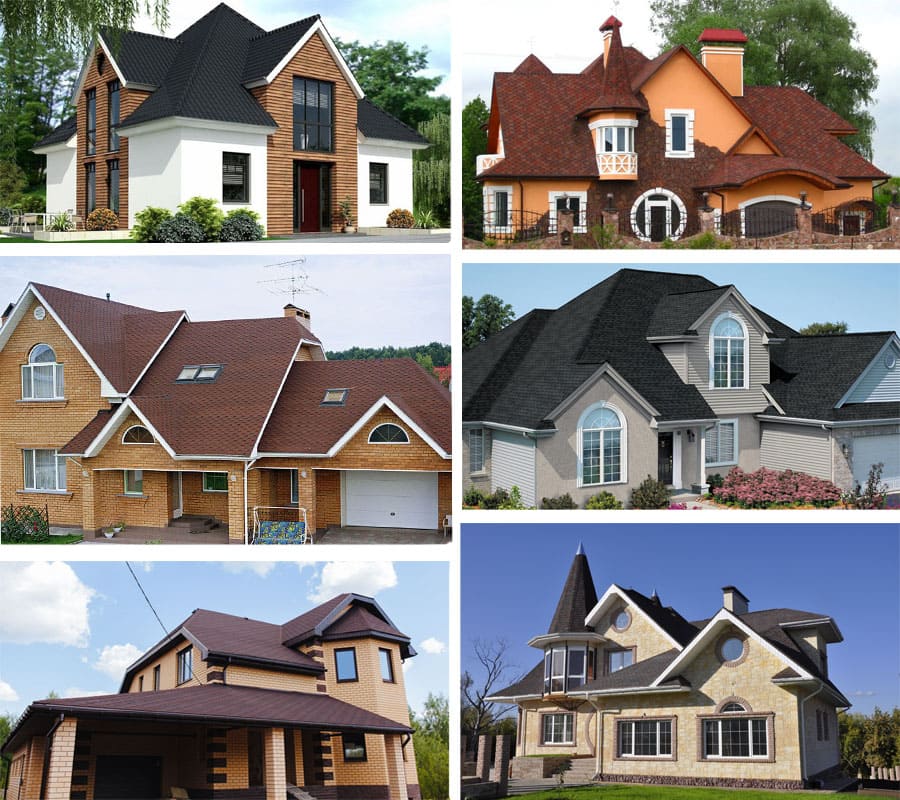

Посмотрите еще несколько фото многоскатных крыш оригинальной архитектуры.

Фото красивых крыш сложной формы
