Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Схема разборки внутренностей унитаза

Большинство проблем, связанных с работой сливного бачка решаются путем замены поломанной арматуры. Поэтому необходимо разобраться, как снять крышку бачка и добраться до внутренней его части.

Демонтаж крышки

1. Пред снятием крышки с кнопкой, нажмите на нее, затем сделать поворот кольца по часовой стрелке.
2. Для быстроты работы рекомендуется взять отвертку и вставить ее в углубление на внутренней стороне кольца. Углубление будет лучше видно, если кнопку сильно вдавить вниз. Первый поворот делается отверткой, дальше кольцо открутиться при движении пальцем.
3. Первой приподнимается вверх кнопка, затем снимается аккуратно крышка.

Поплавок для бачка унитаза на страже тишины и комфорта

Когда в доме все исправно и хорошо работает, как правило, мы к этому привыкаем и не замечаем насколько это удобно и комфортно.

Но стоит только чему-либо выйти из строя, и кажется, что жизнь остановилась.

Особенно часто подводит сантехника, номер один  в этом списке – унитаз, а чаще всего ломается поплавок для бачка унитаза.

При обнаружении данной неисправности необходимо заменить эту внутреннюю часть сантехнического устройства. Как это сделать? Узнаем подробнее.

Для чего служит поплавок для бачка унитаза

Любой унитаз состоит из двух основных частей: самой чащи и сливного бачка. Именно в сливном бачке и расположен поплавок, имеющий форму шара или поплавка, заполненного воздухом. Таким образом, он не тонет в воде, которая находится в бачке.

Унитаз в интерьере

После того, как произошел слив воды, данный механизм опускается вниз вследствие действия на него силы тяжести. Опускаясь, поплавок закрывает клапан, который перекрывает уже наполнившую до определённого уровня бачок, воду.

Шарообразный

Отличительные черты:

• Устанавливается вверху бачка
• Крепится непосредственно к рычагу, отвечающему за клапан
• Устаревшая модель: шумный при использовании

Стаканообразный

Современный и наиболее часто встречающийся вид поплавка. Его отличают следующие моменты:

• Внешний вид напоминает перевёрнутый вверх дном стакан
• Расположен вертикально, в стержне
• Бесшумный

Механизм действия: благодаря тому, что воздух, который, как известно, легче воды, расположен вверху данного элемента, при заполнении резервуара жидкостью, поплавок двигает тягу, тем самым перекрывая поток.

И хотя принято считать, что стаканоообразный поплавок тише шарообразного, всё же это зависит от подачи жидкости: верхнее боковое подключении шумит сильнее, чем нижнее.  А поплавок для бачка унитаза с нижней подводкой – стаканообразный.

Поплавок бачка унитаза

Также эти элементы разделяют по напору воды в водопроводе. Если не учитывать данный показатель, то сколько не занимайся ремонтом унитаза, вода будет продолжать подтекать. Различают четыре вида клапана, в зависимости от давления в водопроводе:

• Поплавки для водопроводов со слабым напором.
• Со средним.
• С высоким.
• Для квартир и домов, где напор постоянно меняется, специалисты рекомендуют ставить стабилизационный клапан.

Самостоятельная установка поплавка

Поплавок для бачка унитаза купить можно в любом магазине сантехники. Для того, чтобы не ошибиться с выбором, лучше взять с собой вышедший из строя элемент унитаза и подобрать такой же. Ещё не стоит забыть и про классификацию данного устройства по напору воды в доме.

Новый санфаянс, конечно, уже идёт с поплавком, но в процессе эксплуатации могут возникать различные проблемы, приводящее к поломке и последующей замене столь важного элемента. В зависимости от модели унитаза, старая она или новая, и пойдет сценарий монтажа. Замена шарообразного поплавка на старых моделях, как правило, происходит, когда старый элемент полностью пришёл в негодность

Замена шарообразного поплавка на старых моделях, как правило, происходит, когда старый элемент полностью пришёл в негодность.

Оно закрепляется примерно в середине, к клапану выпуска, штокового типа. Поплавок должен оставаться на поверхности воды.

Замена стаканообразного типа поплавка куда более затруднительная схема. Связано это с тем, что у таких унитазов клапаны, как спуска, так и выпуска воды, находятся внизу сливного бачка. При установке эти элементы подкручивают с обеих сторон.

Монтаж поплавка

В комплекте для установки идут сливной механизм, сам поплавок, крепёж и уплотнитель. Первым ставится сам механизм, его крепление происходит с помощью прокладок и шайб из набора. Уплотнительное кольцо должно полностью примыкать у основания отверстия, для этого механизм отстраивают по оси, затягивая с наружной стороны гайку.

В любом случае к рем. комплекту идёт пошаговая инструкция с картинками, которая поможет разобраться.

Точно так же происходит фиксация клапана с поплавком, закрепляя его строго вертикально

Очень важно загерметизировать все примыкания, во избежание дальнейших поломок и протечек

Регулировка поплавка бачка унитаза – на видео:

Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Различия в месте подачи воды

Заливаться вода в бачок может сбоку или снизу.

• Боковая подача характеризуется шумом при поступлении воды в емкость бачка. Выпускаются унитазы с такими бачками отечественными производителями. Отличаются доступностью в цене. Арматура системы подачи при боковом поступлении воды устанавливается после монтажа бачка на чашу унитаза.
• При подаче жидкости снизу шума значительно меньше. Модели унитаза с таким бачком – современные, изготавливаются за рубежом. Вся арматура нижнего поступления жидкости в бачок, устанавливается внутри его емкости еще до крепления его самого к чаше унитаза.

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

1. Поставить на сливной механизм резиновую прокладку.
2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

1. Установить на площадку унитаза бачок и закрепить его гайками.
2. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
3. Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

1. От трубы перелива отсоединить тягу.
2. Отжать фиксатор стакана.
3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

• Автономная канализация
• Бытовые насосы
• Водосточная система
• Выгребная яма
• Дренаж
• Канализационный колодец
• Канализационные трубы
• Оборудование
• Подключение к канализации
• Постройки
• Прочистка
• Сантехника
• Септик

• Выбор и установка подвесного биде своими руками
• Как выбрать электронное биде
• Выбор и установка компакт-биде
• Как выбрать производителя биде
• Как выбрать, установить и подключить напольное биде

• Как установить и отрегулировать арматуру сливного бачка унитаза
• Как подключить посудомоечную машину своими руками
• Как подключить стиральную машину своими руками
• Прочистка канализационных труб: бытовые рецепты и оборудование
• Система отопления из полиэтиленовых труб: как создать своими руками

Конструкция сливного бачка и особенности сливного механизма

Если понимать, как устроен слив унитаза, можно предполагать, что в нём может сломаться

Перед тем как приступить к ремонту, надо изучить устройство механизма. Слив работает по принципу гидрозатвора. Когда нажимают на рычаг или кнопку (штоковый или кнопочный механизм), открывается пробка. На воду действует сила тяжести, и она сливается в стояк.

Этот механизм устроен немного сложнее

Различают следующие виды сливных механизмов:

• КолоколТакой тип устанавливался в бачках старого образца. Слив приводился в действие верёвкой, поднимающей колокол. Сама деталь выполнялась в виде пробки с прокладкой.
• ГофраВстречается очень редко из-за низкой прочности.
• ГрушаПредставляет собой резиновую грушу, которая закрывает сливное отверстие. Современные механизмы хоть внешне и отличаются от этой модели, но работают по тому же принципу.

Строительные требования

При проектировании совмещенного санузла следует учитывать следующие нормы СНиПа:

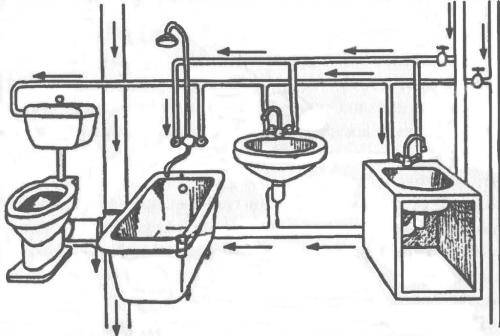

Схема подключения сантехники в ванной.

1. Минимальная площадь совмещенного санузла, где располагаются раковина, унитаз, ванна и место под стиральную машину, составляет 3,8 м².
2. Перед ванной или душевой кабиной свободного места должно быть не менее 70 см, оптимальная величина – 105-110 см.
3. перед унитазом или биде должно оставаться свободное место не менее 60 см, а по бокам от продольной оси сантехники – по 40 см с обеих сторон.
4. Свободное пространство перед раковиной должно быть не менее 70 см, а если она располагается в нише – не менее 95 см.
5. Расстояние между раковиной и стеной должно быть не менее 20 см и между унитазом и раковиной – не менее 25 см.
6. Раковина устанавливается на высоте более 80 см от пола.
7. Смывная труба, которая промывает писсуарный лоток, должна располагаться под углом в 45 градусов отверстием к стене.
8. Оптимальный вариант – наличие окна в ванной комнате, которое предусматривает естественное освещение и вентиляцию. Однако при строительстве современных многоэтажных домов такое проектирование санузла встречается крайне редко. Окно заменяется устройством принудительной вентиляции, которая удаляет образовавшийся конденсат и запахи из ванной комнаты.
9. Санузел запрещается располагать над кухней и другими жилыми комнатами. Исключением из данного правила являются только двухуровневые квартиры, где разрешается размещать унитаз и биде над кухней.

Выполняя все эти требования, можно получить правильно оборудованную ванную комнату.

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Регулировка отдельных элементов

Чтобы установить новую систему, отвечающую за наполнение водой, нужны будут такие инструменты:

• пластиковая линейка или металлическая рулетка;
• разводной ключ;
• гаечные ключи;
• недавно приобретенные составляющие арматуры.

Вода может поступать в бачок снизу или сбоку. Если речь идет о боковом подведении, для ремонта нужно выполнить следующие действия:

1. Установить диаметр трубы водозаборной арматуры.
2. Подобрать ту систему, которая нужна для вашей модели. Сделать это довольно просто – нужно снять крышку с бачка и посмотреть, какая именно арматура находится в нем. После этого купить такую же точно.
3. После того, как вся конструкция будет куплена, можно устанавливать новую водозаборную арматуру.
4. Перекройте доступ воды к унитазу.
5. Откройте крышку и полностью слейте воду.
6. Извлеките старую арматуру. Сделать это можно после того, как вы гаечным ключом открутите гайку, расположенную на гибком шланге. При этом обязательно придерживайте всю конструкцию.

Данное мероприятие под силу выполнить и одному человеку – главное слаженно работать обеими руками.

В том случае, когда вода поступает снизу, нужно будет изрядно помучиться, чтобы открутить гайку. Это получится сделать только подручными материалами или предварительно укоротив стандартный гаечный ключ:

1. Тщательно осмотрите уже использованную прокладку. Если она не имеет видимых повреждений или нарушений, разрешается использовать ее повторно для новой устанавливаемой конструкции.
2. Новая арматура должна стоять так, чтобы не мешать работе сливной системы, а также не касаться стенок самого бака.
3. Подключите воду.
4. Проверьте правильность выполненной работы.

Инструкция пошагово

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки. Второй этап – установка бачка

Второй этап – установка бачка

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

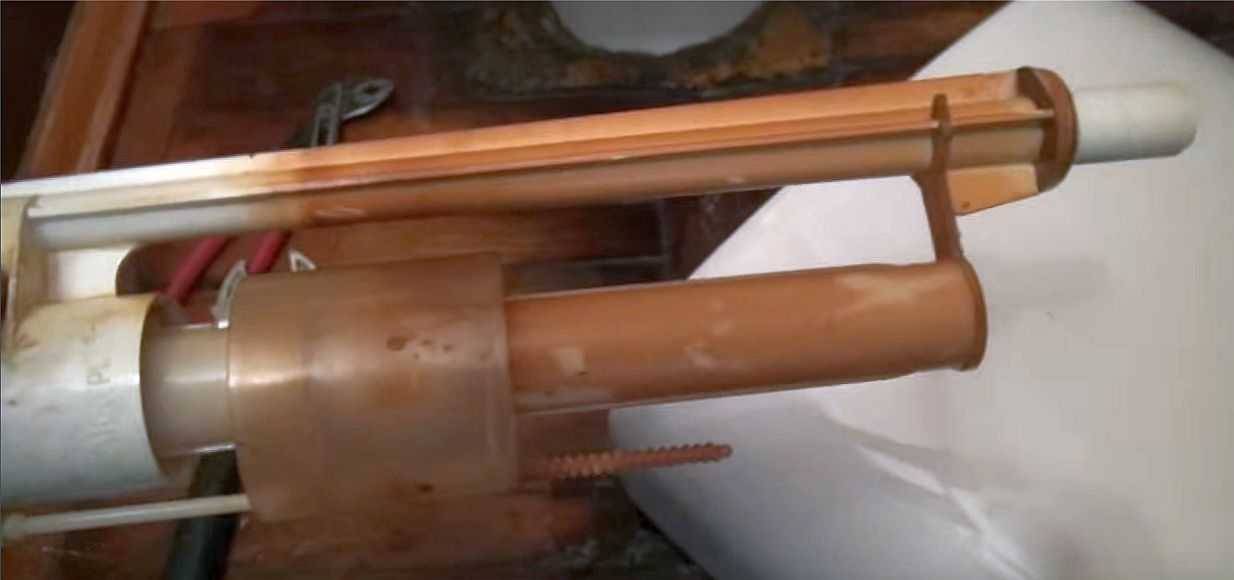

• Отсоединяем тягу с трубы перелива
• Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
• Регулируем положение механизма
• Устанавливаем трубку перелива на 2см выше уровня воды
• Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

Источник
