Как соединять и монтировать металлопластиковые трубы

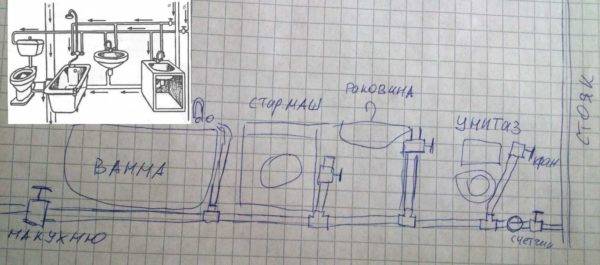

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Обслуживание

Даже у металлопластиковых труб есть свой эксплуатационный срок. Считается что он составляет 50 лет. Возможно, это утверждение и соответствует действительности, но за 50 лет понадобится минимум несколько раз проводить техническое обслуживание водопровода. Это можно делать своими руками, не беспокоя работников коммунальных служб.

Даже если монтаж выполнен по всем правилам, на местах фитинговых соединений могут со временем образоваться протечки. Причин тому может быть несколько:

1. Резиновые кольца-уплотнители быстро разрушаются, особенно от горячей воды, поэтому часто нуждаются в замене. В этом случае фитинг раскручивают, кольцо меняют. Лучше поставить силиконовый уплотнитель.
2. Фитинг. Может лопнуть и сам переходник. В этом случае просто замените его на новый.
3. Труба. Возможно, во время монтажа срез был сделан неровно и острые концы привели к протечке. В таком случае изделие заново обрезают, развальцовывают и устанавливают на место. Если вдруг лопнула сама труба, то её не ремонтируют, а заменяют целиком.

Если вы не уверены, что сможете выполнить монтаж труб своими руками, то лучше обратитесь к квалифицированному сантехнику. Ведь если протекание из труб испортит только что сделанный ремонт, это вряд ли доставит вам удовольствие. Хотя, как показывает практика, большинство людей успешно справляются с самостоятельной установкой металлопластиковых труб.

https://youtube.com/watch?v=AM682t7GHhI

Соединение металлопластиковых труб с металлическими

Соединение металлопластиковых труб с металлическими

Не всегда удается собрать водопровод, используя лишь одни только металлопластиковые трубы. Иногда приходится соединять их с металлическими, в тех случаях когда водопровод делается не полностью, либо стояк металлический и т.д.

Соединяется металлическая труба с металлопластиковой очень просто. Как это делается я последовательно покажу на простом примере. Допустим нам необходимо соединить полудюймовую металлическую трубу с 16 мм. металлопластиковой. Кроме двух вышеперечисленных труб нам еще понадобиться калибр и обжимной фитинг, с одной стороны которого будет внутренняя резьба под полудюймовую трубу, а с другой – соответственно конус с манжетами и обжимная шайба с гайкой под металлопластиковую трубу.

Для начала накручиваем при помощи рожкового ключа фитинг на металлическую трубу. Чтобы не была протечек можно использовать старый проверенный способ: паклю и краску. Намотайте паклю, пропитанную краской на резьбу трубы, а затем уже прикрутите на нее фитинг.

Пока краска схватывается, необходимо заняться металлопластиковой трубой. Наденьте на нее пресс-шайбу с гайкой и прокалибруйте.

Затем наденьте трубу на конус, который уже прикрученный к металлической трубе

и при помощи рожкового ключа закрутите гайку, чтобы шайба обжала металлопластиковую трубу.

Все, трубы соеденены.

Ремонт трещин и других неисправностей в теле металлопластиковой трубы

Если металлопластиковая труба лопнула, то, естественно, лучше сразу же произвести замену вышедшего из строя элемента системы трубопровода. Однако если это по какой-либо причине невозможно, потребуется принять временные меры.

Одним из методов ремонта в таких случаях может стать устройство бандажа. Такой способ весьма надежен и иногда может прослужить до момента, пока труба не лопнет уже в другом месте. Наверное, единственное, что не поддастся ремонту при помощи бандажа, это длинная трещина в металлопластиковой трубе.

Процесс ремонта при помощи бандажа обычно выполняют следующим образом:

1. Подготавливают сам бандаж. Его можно приобрести либо изготовить самостоятельно. Металлические хомуты подходящего диаметра сгодятся для этого наилучшим образом.
2. Длину бандажа подбирают с запасом так, чтобы он выступал с каждой стороны от места повреждения минимум на 2 см.
3. Место обтягивают мягкой резиной 2-5 мм толщиной, после чего накладывают и закрепляют бандаж.

Методы изготовления бандажа

Подлежит ли проблемное место хоть какому-то ремонту, будет зависеть от того, насколько сильно лопнула металлопластиковая труба.

Если так называемый свищ небольшого размера, его можно попробовать заделать при помощи холодной сварки.

Для этого трубу освобождают от давления, насухо вытирают проблемное место, зачищают его мелкой шкуркой и, подготовив раствор холодной сварки, замазывают щель. Труба будет готова к дальнейшей эксплуатации примерно спустя сутки после нанесения раствора.

Металлопластиковая труба никогда не станет течь, если были использованы качественные материалы, профессиональный монтаж и должная профилактика трубопровода. И помните, что правильный изгиб металлопластиковых труб проводится с применением специальной пружины и на угол не менее 45 градусов в зависимости от диаметра трубы.

При соблюдении выше перечисленных правил, ремонт металлопластиковых труб в вашей квартире будет крайне редким явлением.

Технология установки. Инструкция по монтажу

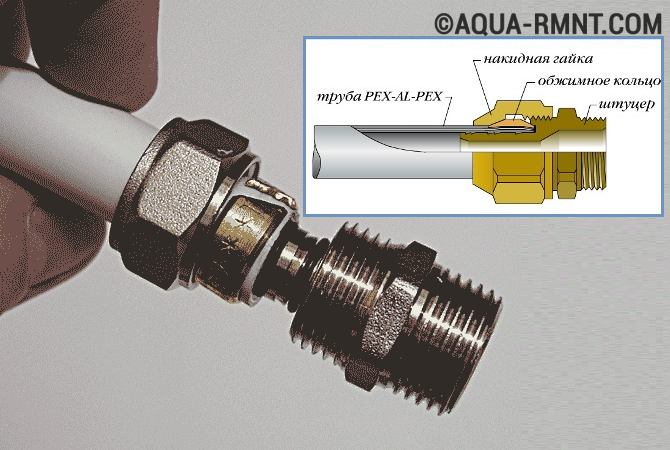

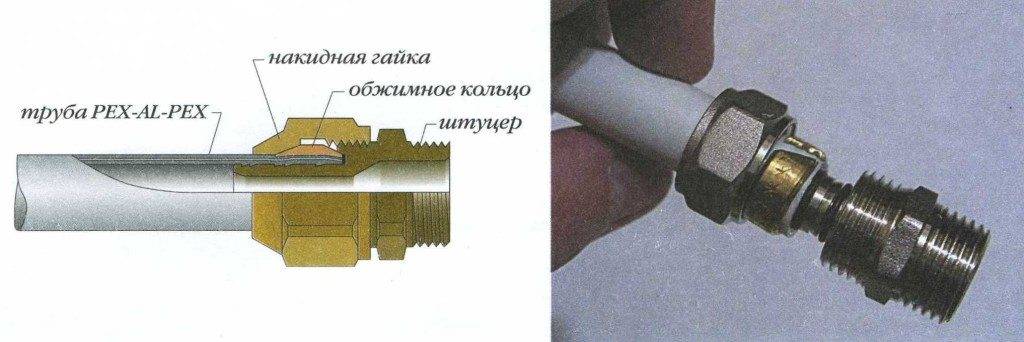

Компрессионного фитинга

• Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
• Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.
• Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
• На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс

Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.. Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

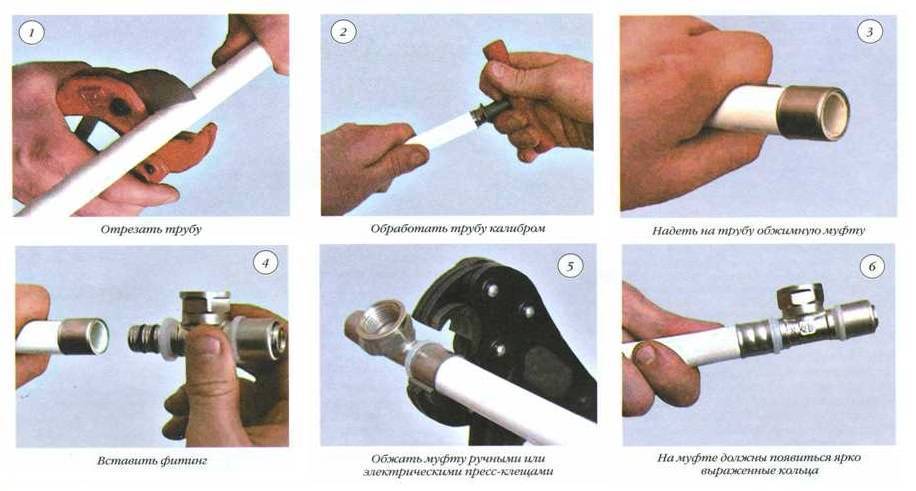

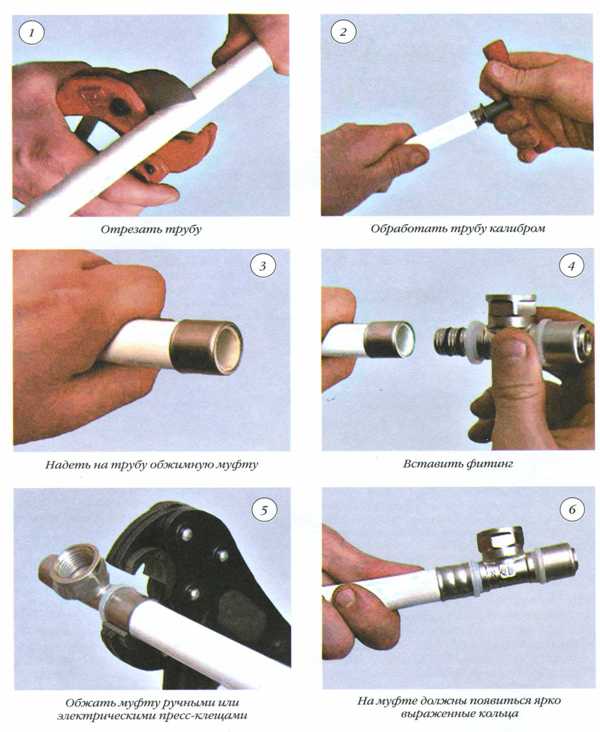

Пресс фитинга

Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют

Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.

Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

На штуцер пресс-фитинга насаживается отрезок трубы. Глубина посадки контролируется визуально (сквозь специальное отверстие на гильзе).

С противоположного конца фитинга процесс насадки осуществляется так же.

С помощью пресс-клещей осуществляем прессовку соединительной гильзы внутри фитинга.

Процесс монтирования пройдет быстрее и успешней если вы купите фитинги и трубы одного производителя.

Пуш-фитинга

• Для соединения не требуются дополнительные инструменты и приспособления.
• Нужно проверить затянута ли колодка до упора.
• Подготовленный заранее отрезок трубы просто вставляют в отверстие фитинга.

Для повторного использования пуш-фитинга необходимо разобрать конструкцию. Для этого нужно раскрутить удерживающую колодку и изъять трубу. Тарельчатую пружину нужно заменить на новую – теперь фитинг вновь готов к использованию.

Крепление к стенам собранных участков осуществляется при помощи специальных клипс или кронштейнов, которые нужно подбирать с учетом диаметра изделия.

Как согнуть металлопластиковые трубы

Согнуть металлополимерную трубу можно вручную. В этом деле есть небольшие тонкости, которые стоит знать: процесс изгиба нужно осуществлять постепенно (в несколько этапов) и при помощи строительного фена.

Необходимо нагреть трубу феном. Обхватить руками так, чтобы большие пальцы рук находились вдоль трубы и служили своего рода упором. Медленно и постепенно начинаем процесс сгибания в несколько подходов, при необходимости подогревая изделие феном.

Не стоит делать резких движений! Важно сохранить целостность внутреннего слоя и не деформировать внешний. В момент сворачивания не забывайте о допустимом радиусе изгиба, который указан в разделе «Технические характеристики»

Для тренировки навыков используйте небольшие обрезки.

О том, как правильно согнуть металлопластиковые трубы можно посмотреть на видео:

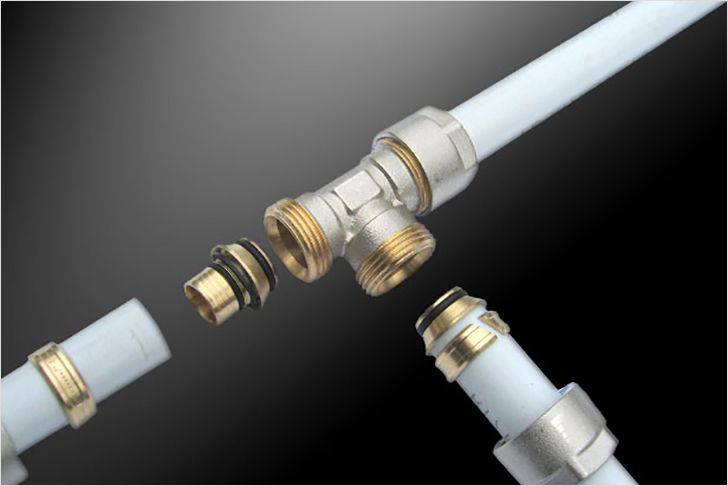

Разновидности фитингов

Что ж, с основами мы разобрались, давайте теперь перейдем к более детальному разбору некоторых моментов. А именно, к тому, что является неотъемлемой частью любого соединения металлопластиковых труб. Как вы уже догадались, речь идет о фитингах. Они могут быть либо компрессионными (винтовыми), либо обжимными, которые также называются пресс-фитингами.

Разница между ними заключается в том, что первые подходят только для монтажа открытого трубопровода. Это связано с тем, что компрессионные фитинги периодически ослабевают, и их необходимо подтягивать. Причем это нужно делать регулярно, а не дожидаясь, когда уже пойдет течь.

Пресс-фитинги подходят для любого трубопровода, в том числе и прокладываемого под землей. Такие соединения делаются раз и навсегда, никакого подтягивания они не требуют.

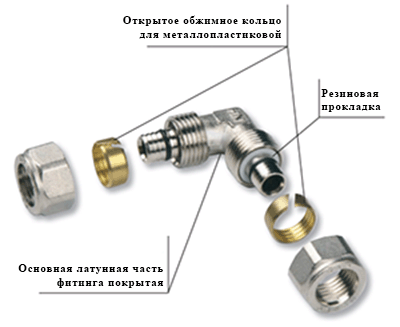

Компрессионные фитинги

Преимущество компрессионных фитингов заключается в двух факторах. Во-первых, они дешевле (что неудивительно, учитывая их меньшую надежность, в сравнении с обжимными собратьями). Во-вторых, для монтажа необходима только парочка гаечных ключей. Процедура сборки соединения производится следующим образом.

1. Надеваем на отрезок трубы кольцо и гайку.
2. Натягиваем край на соединительный элемент до упора в специальный выступ.
3. Затем до того же уровня дотягиваем кольцо.
4. В завершение закручиваем накидную гайку. Сначала это можно делать руками, а затем дотягивать до конца гаечными ключами — одним из них фиксируем фитинг на месте, вторым работаем непосредственно с гайкой.

Как видите, процедура наипростейшая. Если вам по какой-то причине потребуется разобрать такое соединение, то это делается также легко, но в обратном порядке.

Пресс-фитинги

Обжимные фитинги требуют применения специализированного инструмента — клещей. С их помощью происходит прессовка элемента, что в итоге дает максимально прочное и надежное соединение. Обжимные клещи могут быть ручными и электрическими. Принципиальной разницы нет, выбирайте инструмент по своему бюджету и удобству использования. В любом случае, каждый из них прекрасно справится с задачей.

Перейдем к процессу.

1. Надеваем на отрезок обжимную гильзу.
2. На фитинг натягиваем специальную прокладку, которая будет оберегать элемент от возникновения химической коррозии.
3. Отрезок натягиваем на фитинг так, чтобы край трубы виднелся сквозь специально предназначенное для этого отверстие.
4. Затем гильзу обжимаем, используя те самые клещи.

Сборка трубопровода с помощью фитингов представляет собой абсолютно легкую процедуру, сравнимую, пожалуй, со строительством домика из детского конструктора. Здесь нет никаких опасных или трудоемких операций.

Единственная сложность, пожалуй, состоит в том, чтобы правильно подготовиться к процедуре монтажа. Подготовка заключается в составлении схемы и в закупке необходимых элементов, причем второе невозможно сделать без первого.

Чтобы получить всю необходимую для похода в магазин информацию, сначала начертите план дома, соблюдая в масштабе все размеры максимально точно. Затем на этом плане обозначьте маршруты каждой трубы от источника водоснабжения до места размещения сантехнического оборудования, которое будет подключаться к каждой трассе. Вам необходимо начертить каждый отводок.

Отметьте на схеме, какие именно изделия будут стоять в том или ином месте: смесители, душевая кабина, стиральная и посудомоечная машины — все это должно быть обозначено.

Затем проставьте на маршрутах труб точки, где будут размещаться фитинги. Каждую из них подпишите, какая именно разновидность элемента будет туда установлена: тройник, уголок, крестовина и тому подобное.

Только после всего этого вы можете подсчитать, сверяясь со схемой, сколько именно труб и фитингов вам понадобится. Учтите, что соединительные элементы стоят довольно дорого, поэтому приобретать их без предварительно планирования бессмысленно, ведь это может привести к лишним затратам. А если вы, напротив, купите слишком мало, то потом придется бросать наполовину сделанный трубопровод и мчаться в магазин за недостающими фитингами, теряя на этом время.

Ремонт ровного участка трубопровода

Если протекает металлопластиковая труба (пластиковая, полипропиленовая и так далее) на ровном участке, то устранить течь можно одним из следующих способов:

использовать зажимной хомут. Это специальное приспособление, оборудованное резиновой прокладкой, позволяющей достичь герметичности соединения. Основное достоинство хомута – быстрота устранения протечки, а основной недостаток – недолговечность полученного соединения;

Устройство для временного устранения течи трубы

использовать клеевую ленту. Специальная лента является более дешевым аналогом зажимного хомута. Применять ленту достаточно просто. Необходимо обмотать место образования течи несколькими слоями. Полученное соединение также будет весьма недолговечным;

Лента для быстрого устранения течи

• холодная сварка;
• клеевой бандаж.

Применение холодной сварки

Смеси для холодной сварки помогают быстро и качественно устранить течь трубы в максимально короткий промежуток времени. Чтобы устранить протечку, необходимо:

1. перекрыть поступление воды в трубопровод;
2. аккуратно зачистить место течи и полностью высушить остатки воды;

Подготовка трубы к наложению холодной сварки

1. отрезать небольшой кусок специального состава и размять пальцами до получения однородной смеси;

Разминание состава до однородности

1. нанести смесь на трещину в трубе ровным слоем и дать полностью застыть используемому материалу. В среднем для застывания требуется 3 – 4 часа.

Выравнивание состава на трубе

Выполнять работу требуется максимально быстро, так как при соприкосновении с воздухом состав полимизируется в короткие сроки.

Технология применения холодной сварки в различных ситуациях представлена на видео.

Как сделать клеевой бандаж

Для изготовления бандажа потребуются:

• стеклоткань. Размеры ткани зависят от размеров трубы. Оптимальным считается отрез ткани по ширине в 2 – 3 раза превышающий диаметр трубы, а по длине, позволяющий обмотать трубу 5 – 6 раз;
• двухкомпонентный клей;
• растворитель.

Сделать клеевой бандаж можно по следующей схеме:

1. труба очищается от загрязнений растворителем, ацетоном или иными аналогичными составами;
2. стеклоткань пропитывается клеем и наматывается в несколько слоев на поврежденный участок трубы;
3. ожидается полное высыхание полученного соединения.

Устранение протечки при помощи клеевого бандажа

При устранении течи трубы любым из приведенных методов необходимо четко соблюдать технику безопасности по работе с трубами и дополнительными материалами.

Установка металлопластиковых трубопроводов

Два основных момента, которые вам необходимо знать и применять, монтируя металлопластиковые трубы — как соединять и как устанавливать:

• Крепление нужно осуществлять при помощи специальных клипс нужного размера.
• При установке нельзя нарушать целостность верхнего покрытия трубы, для этого проверьте крепеж на отсутствие заусениц.
• Металлопластиковую трубу можно гнуть, но при монтаже в прямом углу для этого необходимо применять специальные вставки, предотвращающие деформацию и сужение сечения трубопровода в месте изгиба.
• При монтаже не допускайте резких рывков элементов, это может привести к потере соединением герметичности.

https://youtube.com/watch?v=HxbloB1MhLw

Если вы не уверены в своих строительных способностях, доверьте монтаж трубопровода профессиональному исполнителю.

Способы соединения

Далеко не каждый человек без практического опыта знает, как соединить металлопластиковые трубы между собой. Известно три эффективных метода сборки трубопроводов из комбинированного материала. Соединения можно разделить на две группы:

• неразъемные — изготавливается с помощью пуш фитингов или опрессовки;
• разъемные — соединения изготавливаются с помощью обжимных фитингов.

Монтаж с обжимными фитингами:

1. Очистить места соединения от грязи, пыли с помощью обезжиривателя. Для этого нужно использовать ветошь, пропитанную в спиртовом растворе.
2. Раскрутить фитинг, снять разрезное кольцо, обжимную гайку.
3. Надеть детали на торец трубки.
4. Штуцер фитинга вставить в трубку, пока он не упрется.
5. Разрезное кольцо сдвинуть на край, зажать стык обжимной гайкой.

Монтаж с пресс-фитингами похож на использование обжимных деталей, но вместо зажимной гайки на детали одевается обжимная гильза, которая закрепляется пресс-щипцами. Этапы выполнения монтажных работ идентичные, но последнее действие — обжим гильзы с помощью клещей требуемого диаметра. Он выполняется однократно.

Процесс стыковки отдельных элементов с помощью пуш-фитингов подходит для людей, которые никогда не работали со специальным инструментом для сантехнических работ. Необходимо заранее подготовить торцы трубок. После этого нужно соединить трубки с фитингом, подождать 3 часа до запуска системы.

Обжимные фитинги (Фото: Instagram / valterra_ru)

Монтаж

Установка металлопластиковых труб своими руками процесс довольно занимательный и даже творческий. Теперь, когда вентили поменяны, перекройте подачу воды и приступайте к монтажу. За вентилем установите фильтр грубой очистки и тонкой очистки (не обязательно).

Фильтр грубой очисткиФильтр тонкой очистки

Они отличаются размером ячейки фильтра. Фильтром тонкой очистки многие пренебрегают, и зря. Именно он задерживает маленькие частички окалины с труб, которые, попадая в дорогие керамические смесители, способны вывести из строя гладкую поверхность керамических пластин.

Кроме того, именно он останавливает «мелочь», которая скапливается в фильтре на носике смесителя и уменьшает напор воды.

Далее установите счетчики, если их используете, и приступайте к разводке.

Если в квартире множество потребителей, которые подключены к воде параллельно, то воспользуйтесь коллектором.

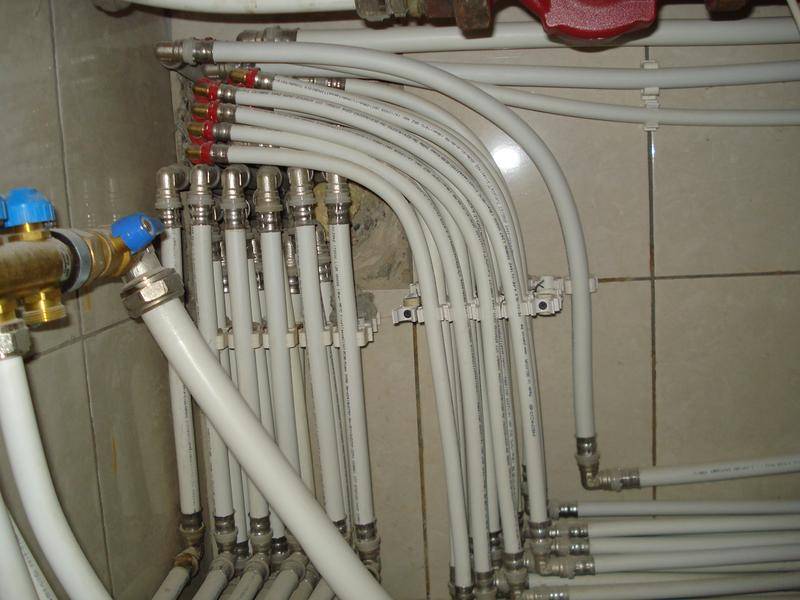

Коллектор

Это устройство хорошо тем, что обеспечивает всем потребителям одинаковое давление, и можно смонтировать на каждое ответвление отдельный кран.

Немного ниже мы сможем увидеть металлопластиковые трубы монтаж видео наглядно. Полезно знать внутреннее устройство металлопластиковой трубы.

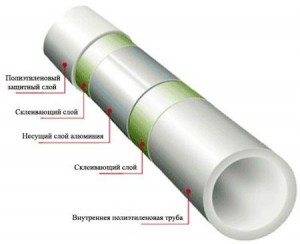

Структура металлопластиковой трубы

Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.

Монтаж металлопластиковых труб видео

Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.

Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.

Важно: в процессе затягивания гайки при монтаже соединения можно легко «перетянуть». Когда соединение уже достаточно надежное, появится характерный треск

Это значит, что дальнейшее затягивание может просто испортить соединение.

Монтажные работы

Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.

Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.

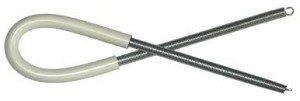

Пружина для изгибания металлопластиковых тру

Такие пружины могут быть как внутренними, так и внешними.

Такие изгибания используются монтажниками по максимуму, потому что:

1. Экономия на фитинге.
2. Нет риска протечек, т.к. нет соединения.

Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.

Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.

Соединение металлопластиковых труб: видео

Трубу очень удобно крепить к стене с помощью специальных клипс.

Крепление трубы к стене

Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.

Общие положения

Итак, Вы подумали и решили выполнить монтаж трубопровода сами. И правильно, при внимательном и старательном отношении любое дело спорится. С чего же начать?

Возьмите лист бумаги и нарисуйте план помещений, где будем монтировать трубопровод. Должен получится эдакий вид сверху. Как правило, меняют сразу все трубы в квартире/доме, а это, прежде всего, кухня ванная и туалет. Тщательно вымеряйте будущие места прохода труб.

Монтаж водопровода из металлопластиковых труб, наверное, самый доступный способ заменить трубы без должной квалификации. Смело приступайте к работе.

Не забываем, что труба идет двойная: холодная и горячая, однако есть ряд мест, где проходит только холодная. Это разводка возле унитаза, подвод к стиральной машине, посудомойке и т.п.

На этом этапе Вы уже знаете, сколько трубы Вам необходимо. Теперь тщательно продумайте, сколько соединений труб, тройников, смесителей и прочих монтажных узлов Вы планируете сделать.

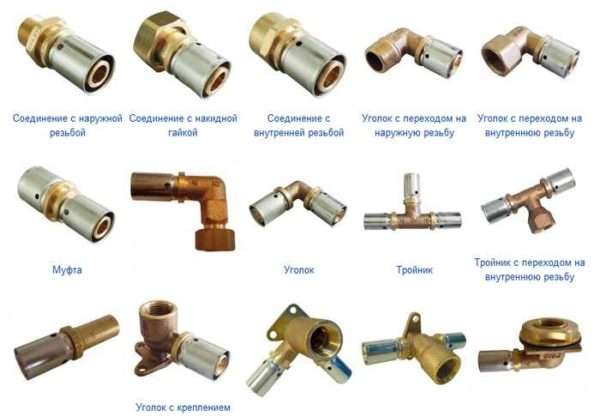

Некоторые варианты фитинга к металлопластиковой трубе

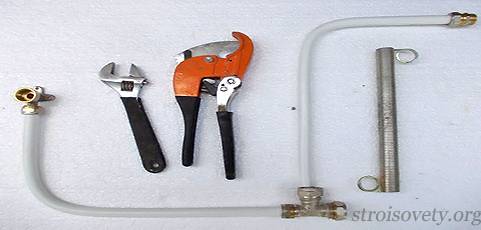

Монтаж труб своими руками – подразумевает еще и наличие определенного набора инструментов.

Давайте составим перечень необходимого:

1. Ножницы для резки труб. Это необходимое приспособление, не экономьте, купите обязательно, иначе рискуете испортить трубу. Резка иными инструментами может вызвать заусенцы, неровности, нарушение защитного слоя трубы, что в последствии приведет к протечкам.

Ножницы для резки труб

1. Калибратор. Также необходим, поскольку после реза труба вогнута немного вовнутрь, а нужно наоборот ее немного развальцевать, чтобы не испортить резиновые уплотнители.

Калибратор для труб

1. Разводной ключ, рожковые ключи нужных размеров, плоскогубцы, дрель.

Итак, все готово для работы. Теперь необходимо демонтировать старую трубу, а вместе с ней и старые вентили на входе в жилище.

Если Вы живете в частном доме, то просто перекрываете центральную подачу воды в дом, а если в квартире, тогда придется вызывать сантехника, чтобы он перекрыл горячее и холодное водоснабжение в Вашем подъездном стояке.

Стоит отдельно заметить, что вентили на входе в жилище должны быть только высокого качества. Выбирайте краны, выдерживающие давление 60 атмосфер, и температуру 150 градусов.

Не экономьте на таких вентилях, ведь в случае аварии они являются единственными воротами в дом.

Основные правила монтажа труб из металлопластика

Металлопластиковые трубы обладают высокой чувствительностью к механическим повреждениям, температурным воздействиям, плохо переносят прямое попадание ультрафиолетовых лучей. Поэтому открытая прокладка металлополимерных труб возможна только в тех местах, где исключено наличие этих факторов.

Чтобы без проблем осуществить ремонт металлопластиковых труб скрытой прокладки с винтовыми фитингами, необходимо предусмотреть в местах соединений смотровые люки. Эти элементы не должны иметь острых краев.

Через строительные конструкции металлопластиковые трубы прокладывают с помощью гильз. Между внутренней поверхностью гильзы и внешней стороной трубы должен быть зазор 3-5 мм, который создается с помощью мягкого негорючего материала, допускающего продольное перемещение трубы.

Поэтому при распаковке труб нельзя использовать острые предметы. Риски можно наносить только маркером или карандашом.

Для монтажа пресс-фитингов применяется надежное оборудование, исключающее создание некачественных соединений.

Монтаж металлопластиковых труб – видео материалы помогут вам справиться с этим процессом – должен осуществляться с применением подвесок и опор, предлагаемых производителями труб. При использовании металлических креплений трубу защищают прокладками из мягких материалов.

Для решения вопроса, как отремонтировать металлопластиковую трубу, можно выбрать один из вариантов:

• для устранения течи необходимо вырезать кусок трубы, а новый установить с помощью соединительного фитинга;
• при малой величине места протекания можно поставить только соединительный фитинг, не покупая новую трубу;
• течь можно заделать с помощью установки фланца с прокладкой или замазать эпоксидным клеем или герметиком.

Металлопластиковые трубы являются наиболее универсальными среди полимерных труб, они надежны в эксплуатации, просты в монтаже и имеют эстетически привлекательный вид. Именно эти свойства объясняют рост их популярности.

Соединение труб при помощи компрессионных фитингов

Конструкция и принцип действия компрессионных фитингов

Обжимные латунные фитинги компрессионного типа состоят из таких компонентов, как штуцер, разрезное кольцо и накидная гайка, при этом обеспечивая надежное соединение элементов посредством обыкновенного гаечного ключа.

Закручивая накидную гайку фитинга, мы тем самым сжимаем на трубе пресс-гильзу (разрезное О-образное кольцо), благодаря чему достигается необходимая плотность между внутренней стенкой металлопластиковой трубы и штуцером фитинга.

Конструкция компрессионного фитинга

Преимущества компрессионного соединения

Преимущество подобного соединения канализационных и водопроводных труб состоит в том, что установка не требует применения специального инструмента и оборудования, при этом остается возможность при необходимости демонтировать соединение.

Теоретически единожды собранный узел может быть разобран и собран заново, однако на практике можно заметить, что впервые использованный фитинг и соединение в целом является наиболее надежным.

Монтаж трубопровода с применением компрессионных фитингов

При закреплении труб из металлопластика потребуется минимальное количество хомутов и зажимов, поскольку трубы такого типа прекрасно сохраняют форму.

Устройство трубопровода может быть осуществлено и по коллекторной, и по тройниковой схеме. При использовании тройниковой схемы фитинги могут присоединяться к трубе последовательно либо врезаться уже после прокладки трубопровода.

Технология соединения металлопластиковых труб при помощи компрессионных фитингов выглядит следующим образом:

1. Трубу выравнивают, обеспечивая прямой ровный отрезок до и после реза не меньше чем в 10 см.
2. Далее подготавливают трубу, как было описано ранее. Требуется также обеспечить заходную фаску на торцах трубы не более чем в 1 мм.
3. Надевают на трубу накидную гайку, а затем разрезное кольцо.
4. Увлажняют штуцер.
5. Садят трубу на штуцер таким образом, чтобы ее торец упирался всей плоскостью в кромку фитинга.
6. Закручивают от руки накидную гайку на штуцер до упора. Гайка должна идти по резьбе легко, если же для этого необходимо приложение усилий, значит, она идет не по резьбе, и дальнейшее закручивание может привести к порче резьбы, что, скорее всего, потребует замены фитинга.
7. Одним гаечным ключом удерживая корпус фитинга, дотягивают накидную гайку другим ключом на 1-2,5 оборота так, чтобы на виду остались 1 или 2 резьбовых нити.
   Использование ключей с дополнительным рычагом и приложение чрезмерных усилий не допускается.

Инструкция по монтажу металлопластиковых труб: соединение

С целью утепления, а также во избежание оседания конденсата на трубах, на них надевают гофрированные шланги, сделанные, как правило, из вспененного полиэтилена. Шланг разрезают вдоль одним резом, надевают на трубопровод и по необходимости укрепляют скотчем.

Маркировка компрессионных фитингов

Маркировка фитингов производится по двум показателям:

• внешнему диаметру соединяемых труб;
• типу резьбы на фитинге.

К примеру, фитинг типа «ниппель» с внутренней резьбой и маркировкой 16×1/2 может быть использован в качестве средства соединения для металлопластиковых труб, с одной стороны которого может быть прикреплена канализационная или водопроводная труба диаметром 16 мм, с другой – трубная арматура с 1/2 дюймовой резьбой.

https://youtube.com/watch?v=AM682t7GHhI
