Как легко соединить пластиковые канализационные трубы

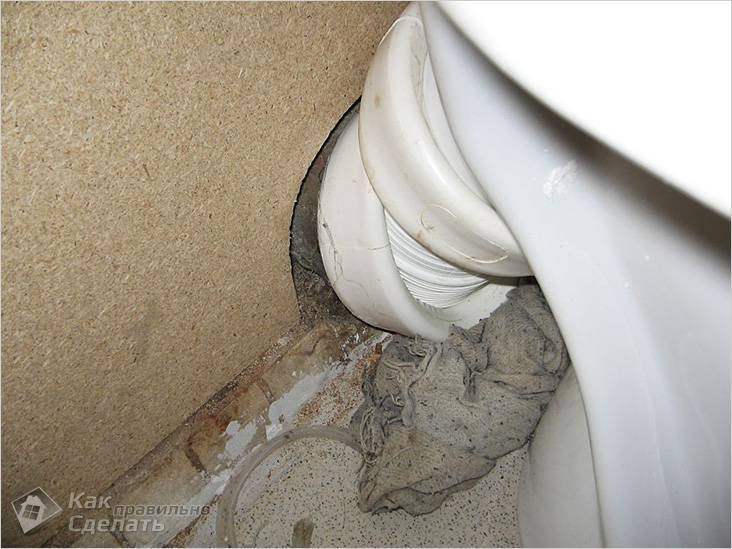

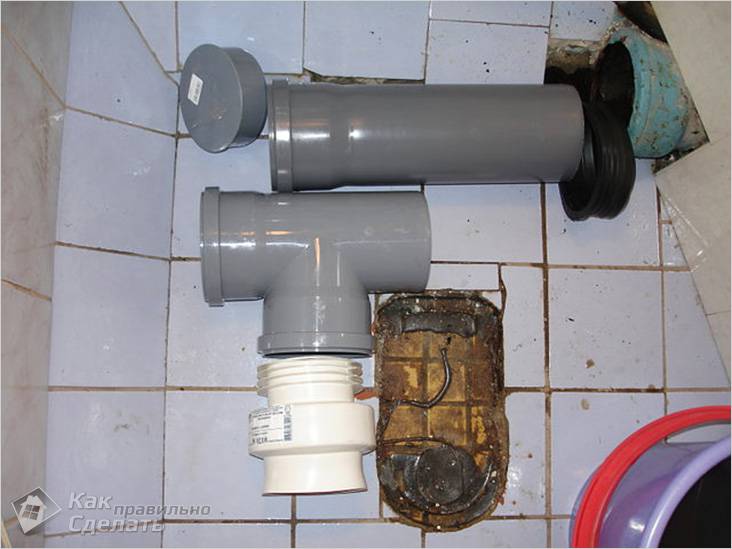

Подсоединение унитаза к чугунной трубе

Если в вашем туалете канализация выполнена из старых чугунных труб, то при покупке нового унитаза узнайте о способах его подключения. Тут все будет зависеть от направленности выпуска унитаза (та часть конструкции, откуда стоки попадают в систему канализации).

Если у вас канализация не менялась со дня постройки дома, то труба может торчать из пола, на приличном расстоянии от стены (если только это не общий стояк, идущий на верхние этажи). Для этого случая необходимо купить унитаз с вертикальным выпуском (на дне конструкции). Унитаз с вертикальным выпуском подсоединяется очень просто, достаточно вставить его в раструб трубы.

Также подсоединяется унитаз с горизонтальным выпуском. Такие конструкции можно часто встретить на изделиях импортного производства. Для подсоединения такого унитаза нужно вставить выпуск в раструб. Место стыковки лучше заделать герметиком или паклей. Так, вы не допустите течь и предотвратите появление неприятного запаха.

Более распространен вариант с косым выпуском. Чтобы подсоединить такой унитаз к чугунной трубе, можно воспользоваться отводом с нужным углом. Его вставляют в трубу, а выпуск унитаза подсоединяют к отводу. Место соединения также желательно герметизировать.

Подготовка труб для соединения

Но при всех этих вариантах соединения необходимо подключать унитаз непосредственно к трубе. Это не позволяет устанавливать сантехническое устройство в удобное для вас место. Место монтажа будет зависеть от расположения канализационной трубы. Именно поэтому для соединения унитаза с системой канализации используют специальное устройство – гофру.

Пластиковая гофра легко одевается на выпуск унитаза (если он косой или горизонтальный), а другой конец вставляется в раструб трубы. Такой способ позволяет установить сантехнику в любое удобное для вас место. Гофру легко растянуть на нужное расстояние и поворачивать в любых плоскостях и на любой угол. При этом место соединения можно не герметизировать. Гофра оснащена резиновой насадкой, которая плотно входит в раструб трубы и не дает просачиваться влаге и запахам.

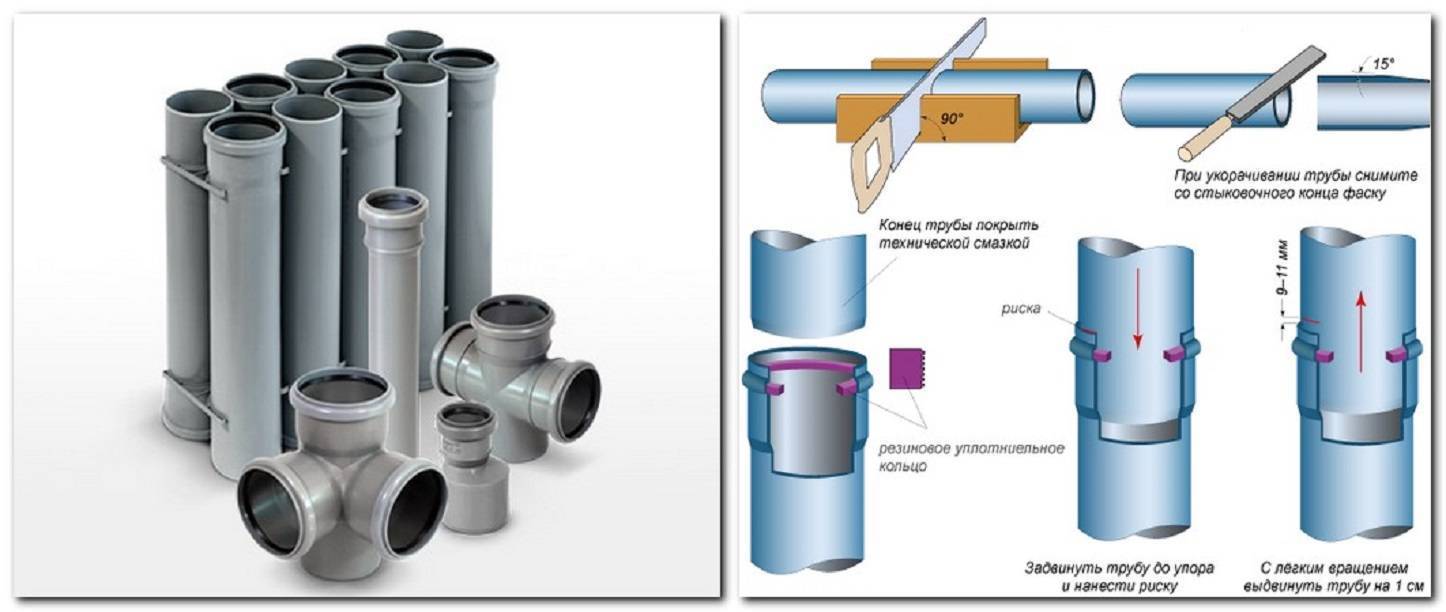

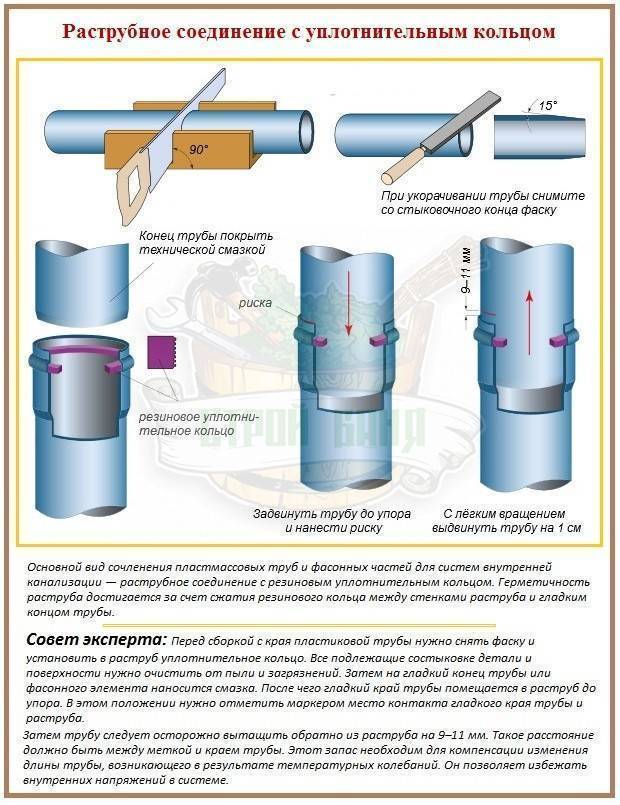

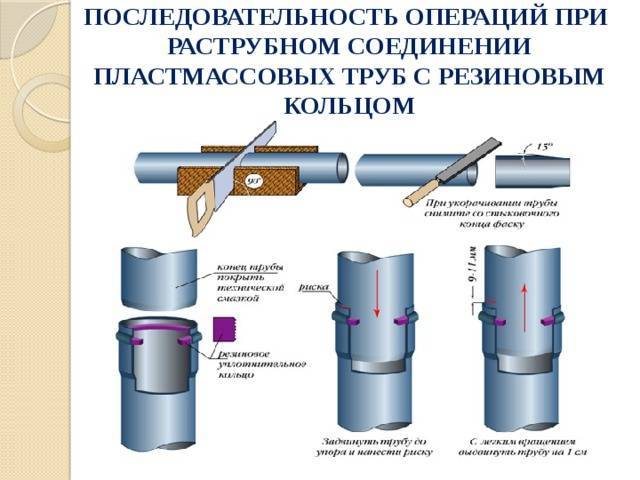

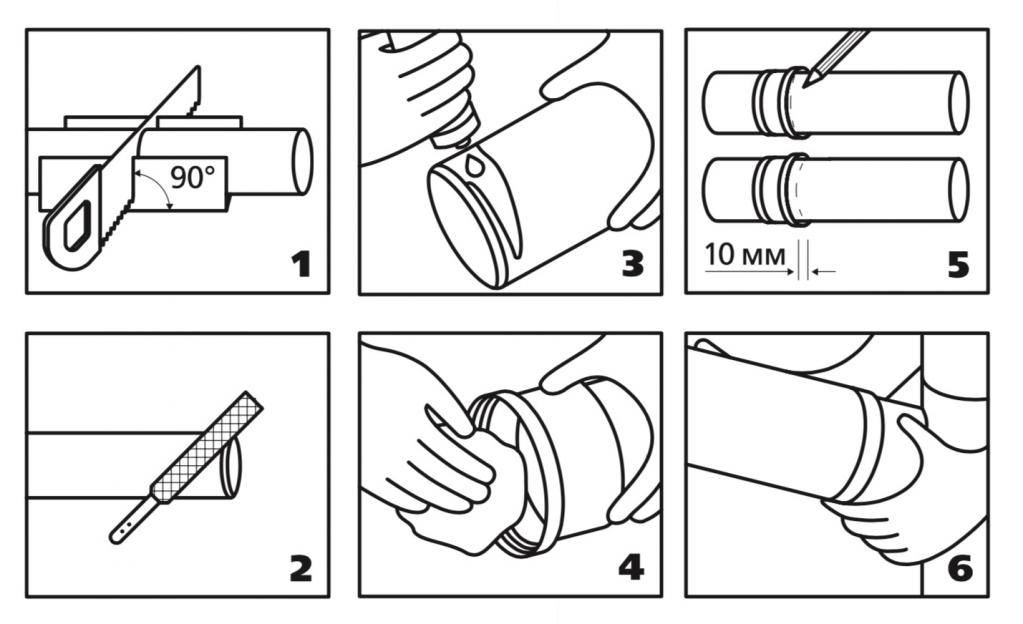

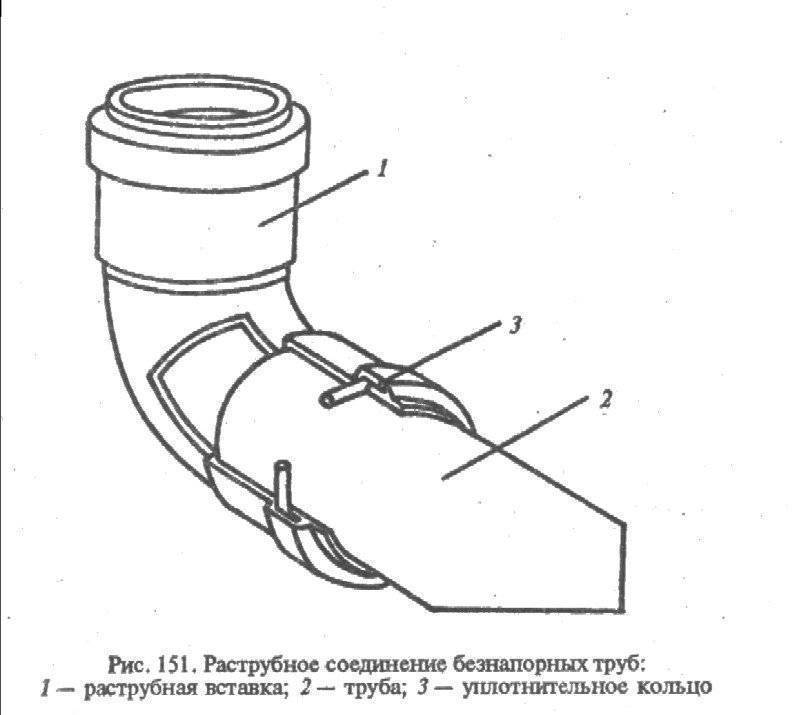

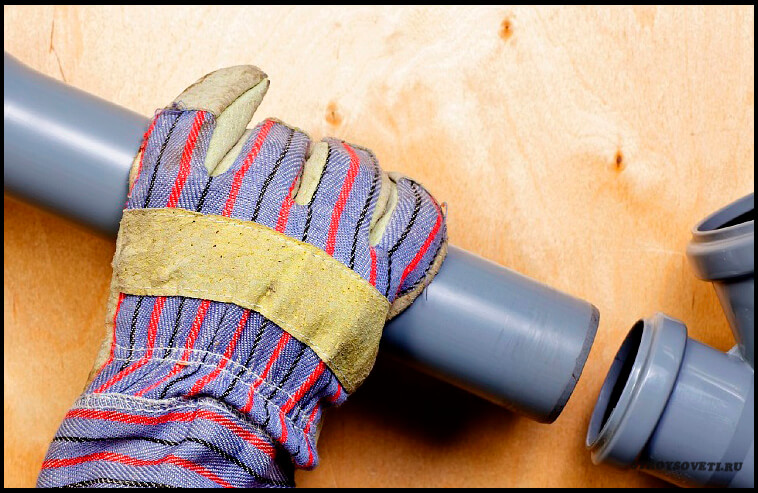

Соединяем методом «в раструб»

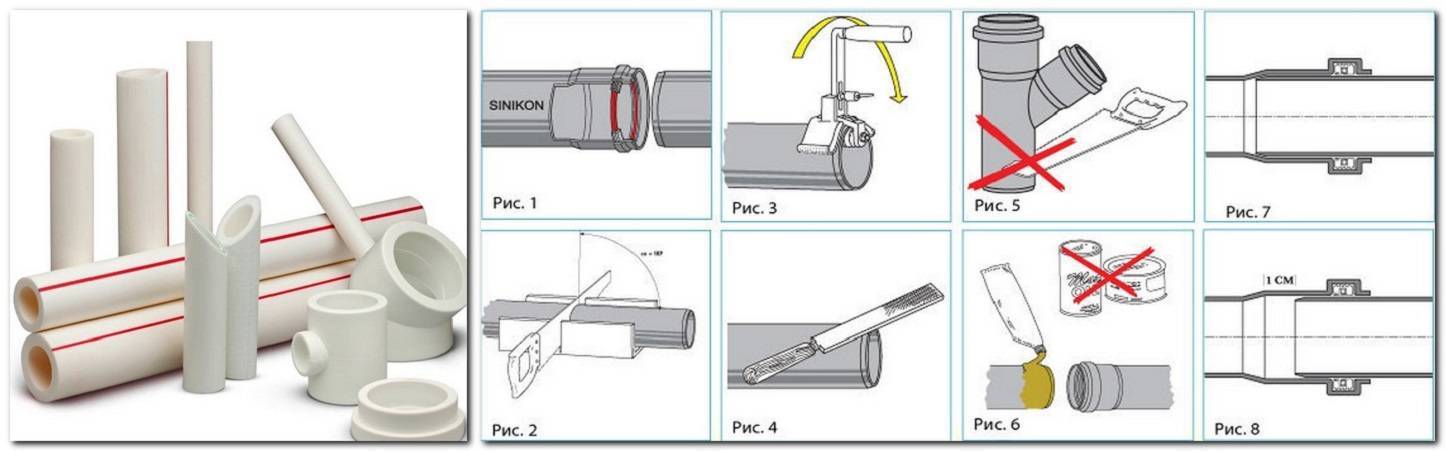

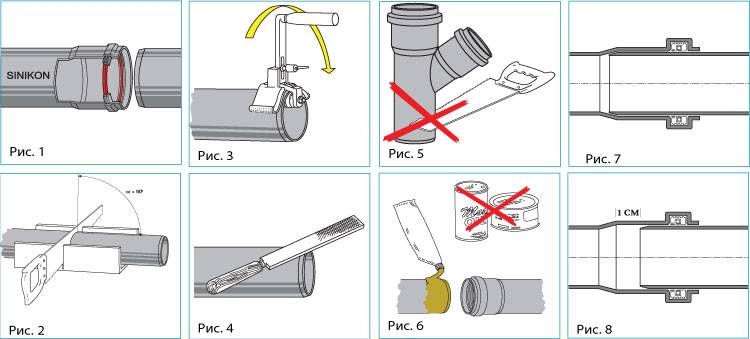

Этот вариант является наиболее простым. Он предполагает использование заводских элементов для соединения. Герметичность соединения будет создаваться путем сжимания резинового уплотнения в раструбе. Последовательность работы следующая:

1. На гладком конце и раструбе удаляете все загрязнения;

2. Проверяете наличие в раструбе резинового уплотнения. Если его нет, то устанавливаете;

3. Ровный конец следует смазать. Для этого подойдет силиконовая смазка. При ее отсутствии можно смочить водой или жидким мылом. Это тоже облегчит процесс.

4. Гладкую часть вставляете в раструб до упора. Делаете отметку о глубине введения;

5. Вытягиваете на 1 сантиметр назад. Ориентироваться следует по отметине.

Обращаем внимание! Подобный способ монтажа подходит для сетей, работающих без напора и давления в трубопроводе.

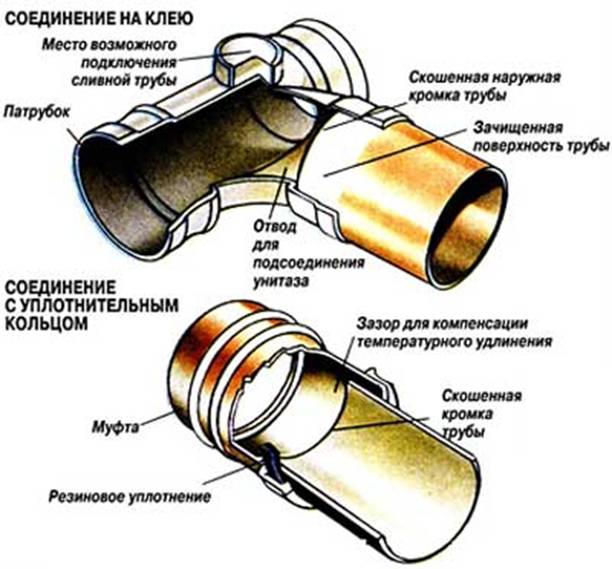

Особенности сборки пластиковых труб

Выбирая, чем заклеить пластиковую канализационную трубу, надо изучить вопрос внимательнее. Всего существует три способа соединения пластиковых элементов:

• раструбный;
• сварка;
• клеевое соединение.

Большинство пластиковых трубопроводов соединяют в раструб с резиновым уплотнением. Это самый постой и быстрый способ сборки систем. При необходимости, такую линию несложно разобрать, заменить поврежденный элемент, вставить дополнительные детали. Однако, этот метод соединения имеет один недостаток — соединение удерживает лишь сила трения. Поскольку пластик обладает большим коэффициентом температурного расширения, на линиях большой длины получится значительный перепад размеров. Один из раструбов, где резиновый уплотнитель подсох или потрескался, станет фактором риска. При первой же возможности оно разойдется, что означает прекращение работы всей системы.

Сварка образует герметичное и монолитное соединение. Оторвать одну деталь от другой будет невозможно, что позволяет строить линии с высокой прочностью. Им не страшны внешние нагрузки. Однако, этот способ усложняет ремонт. Кроме того, сварка делается с помощью специального оборудования и инструментов, для нее нужен опыт и навыки. Поэтому, таким способом соединяют только ответственные линии, используют для промышленной канализации. Для этого используется специальный клей для канализационных труб ПВХ, пропиленовых или полиэтиленовых. Чаще всего используются виниловые элементы системы, поэтому большинство составов предназначены для работы именно с ними.

Преимущества и недостатки клеевого шва

Достоинства клеевого соединения:

• надежность, герметичность соединения. Контакт между поверхностями и клеем идет на молекулярном уровне, поэтому для разрушения шва нужны экстремальные условия (высокая температура или давление);
• простота, доступность метода. Технология понятна всем, качество зависит лишь от аккуратности и тщательности работы;
• скорость монтажа уступает сборке в раструб, но необходимости дожидаться затвердения каждого шва нет. Можно продолжать работы последовательно продвигаясь по ходу линии, пока схватываются готовые швы;
• не нужно покупать или арендовать оборудование;
• не приходится использовать энергоресурсы, можно работать в полевых условиях;
• методика универсальна, подходит для соединения труб или фитингов любого размера.

Недостатки у этого метода тоже есть:

• соединение делается навсегда, без возможности разобрать шов. Это усложняет ремонт или замену дефектных деталей;
• для застывания клея требуются определенные условия — температура, влажность и т.д.;
• выбирая клей для пластиковых труб канализации, надо учитывать особенности материала. Некоторые составы хорошо работают с ПВХ, но не могут соединять полиэтилен. Надо внимательно изучать информацию на упаковке средства.

Необходимо помнить, что для клеевого соединения используются трубы специальной конструкции. Они похожи на раструбные, но не имеют резинового уплотнителя, а зазор между внутренним участком и манжетой значительно меньше.

Круглогодичное проживание и летнее

Если на даче зимой никто не проживает, значит, достаточно собрать систему летней канализации. В этом случае не нужно прокапывать глубокую траншею и укладывать трубопровод большего диаметра.

Выпуск из дома тоже не надо монтировать по самому дну фундамента. Выход делают прямо с верхней точки сантехнического прибора. Простая схема сбора летней канализации на фото:

Что касается коллектора, в который будет сливаться вода, то он все равно должен быть герметичным и надежно установленным. Не нужно монтировать септик, прекрасно подойдет обычная сливная яма. В конце летнего сезона ее придется просто откачать и законсервировать на зимнее время.

При круглогодичном проживании в частном доме придется немного усложнить задачу. Чтобы пользоваться водой и туалетом в холодное время, необходимо обеспечить хорошее утепление канализационных труб наружной канализации. К тому же есть еще некоторые сложности при монтаже. Это и глубина, на которую закапывают наружные участки водопровода, и его изоляция, и многие другие факторы.

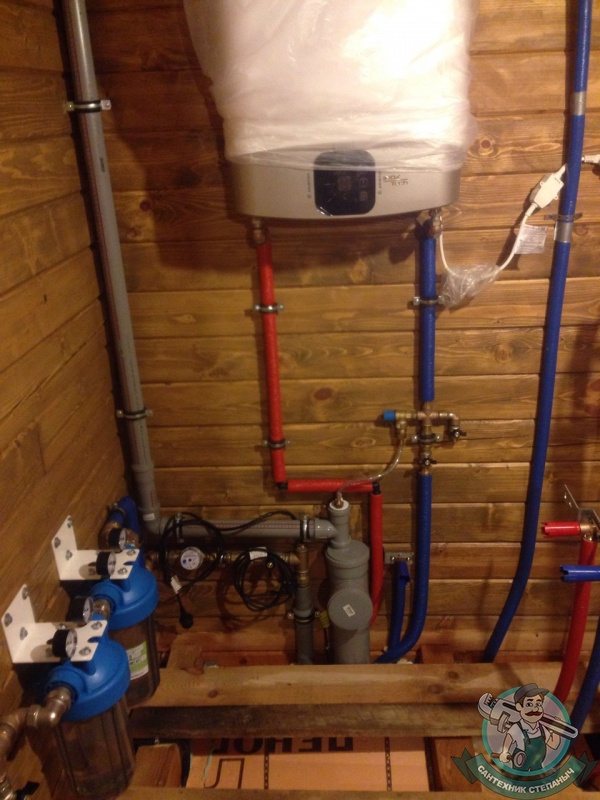

Фотографии работ монтажа канализации:

Остальные фотографии монтажа канализации >> Непосредственный монтаж канализации в общественных зданиях проводится за несколько шагов. Первоначально требуется выбрать класс используемых расходных материалов. Они различаются по ряду параметров:

• срок службы;
• соотношение цены и качества;
• несложность ремонта;
• гармоничность в интерьере.

От сделанного выбора будет зависеть качество проделанной работы. Такой подбор составляющих частей предпочтительнее предоставить мастерам, которые будут выполнять запланированный объем работы. Излагаемый метод застрахует клиентов от незапланированных трат.

Пошаговая инструкция по соединению

Когда соединяют ПВХ-трубу и чугунное изделие, учитывают диаметр металлического участка системы, т. к. этот элемент не демонтируется. Значит, вариант при выборе сечения в данном случае только один. По этой причине следует подбирать ПВХ-трубу в соответствии с размером металлического изделия.

Такое соединение достаточно прочное, поэтому при выполнении работ коммуникации следует прокручивать. Если система канализации эксплуатируется давно, вероятность разъединить элементы низкая. В таких случаях нужно срезать металлический раструб. Но тогда придется рассматривать методы безраструбной стыковки коммуникаций.

Набор инструментов и материалов

Для работы понадобятся:

• сварочный аппарат;
• болгарка;
• труборез;
• фаскосниматель;
• инструмент для нарезки резьбы;
• маркер;
• линейка;
• отвертка;
• киянка.

Из материалов применяют ФУМ-ленту, силикон, паклю, фитинги или фланцы, резиновые уплотнители.

Ход работ

Последовательность действий может меняться в зависимости от используемого материала.

Общие этапы монтажа:

Перед началом монтажа необходимо устранить загрязнения со старых коммуникаций.

1. Подготавливают коммуникации. Металлическое изделие зачищают, т. к. попадание ржавчины между уплотнителем и поверхностью пластиковых конструкций вызывает снижение надежности соединения. Старые коммуникации из металла часто покрываются толстым слоем загрязнений (с внутренней стороны), что приводит к сужению просвета, уменьшению скорости тока жидкости.
2. Если выполняется раструбное соединение, все поверхности обрабатывают силиконом (металлическое и пластиковое изделия по наружным и внутренним стенкам).
3. Стыкуют элементы системы. Дополнительно стыки защищают герметизирующим составом. Данный этап можно пропустить, если выполняется фланцевое соединение или устанавливаются фитинги.

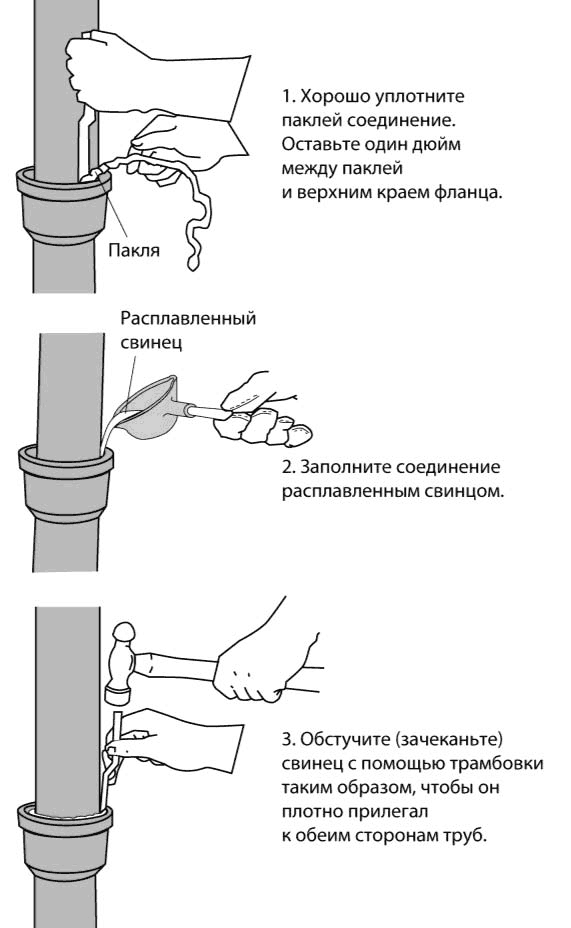

Необходимые материалы

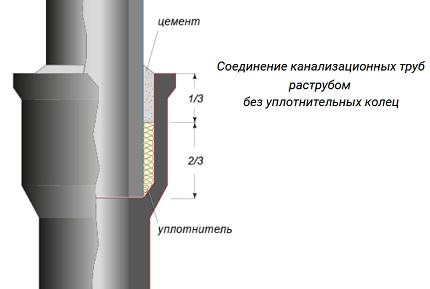

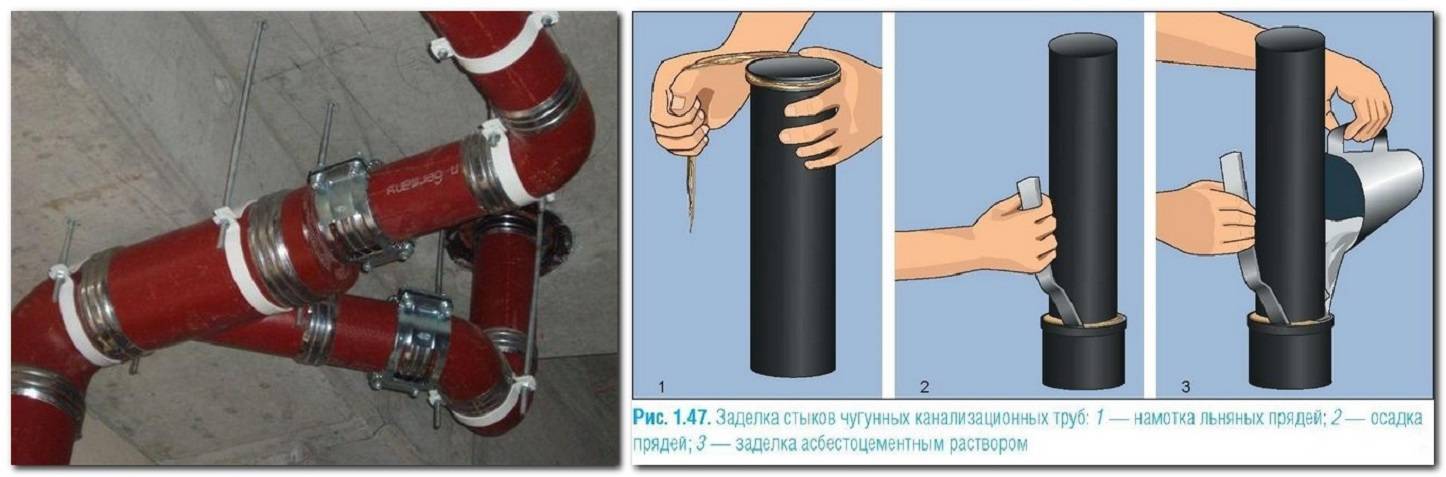

Для соединения чугунных канализационных труб необходимы такие материалы:

• химические растворы для очистки и предварительной подготовки места соединения;
• уплотнители;
• специальный герметик, цементный раствор или битумная мастика, которыми обеспечивается герметизация;
• соединяющий элемент, который выбирается в зависимости от типа трубопровода и его материала (или материалов), выбранного метода соединения и герметизации.

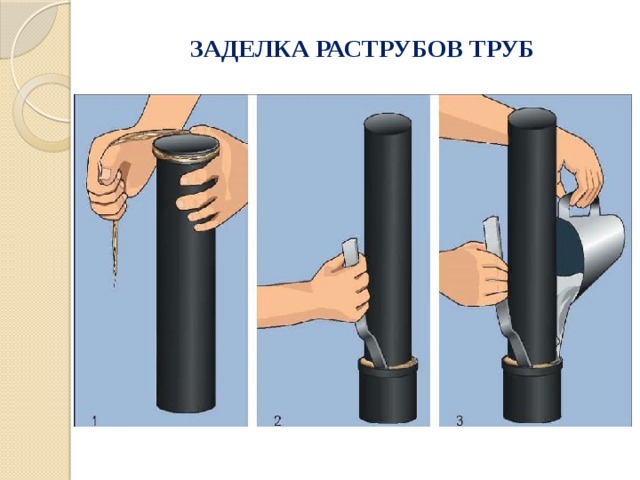

Резиновая прокладка

Данный элемент обеспечивает герметичность системы и производится из технической резины ТМКЩ. Весь процесс стыковки труб с использованием резиновой прокладки выглядит таким образом:

1. Раструб тщательно очищается от грязи и ржавчины, обезжиривается и промазывается герметиком со внутренней стороны.
2. Внешняя поверхность проводника (резиновой прокладки в данном случае) тоже промазывается герметиком и вставляется внутрь трубы.
3. После в свободный конец манжеты до упора вставляется пластиковая труба.
4. Все стыки обязательно еще раз промазываются герметиком.

Перед использованием резиновой прокладки тоже необходимо провести подготовительные процедуры — убедиться в отсутствии дефектов на изделии, очистить и обезжирить его при необходимости.

Разъемные способы соединения

Применяются два типа этого вида стыковки: муфтовый и фланцевый. Для ПВХ и ПЭ труб первый второй вариант более оптимальный. Добиться герметичности можно путем применения крепежа из чугуна и прокладки из резины. Выполнение задачи включает в себе:

1. Обрезку трубы. Нужно сформировать ровный срез. Не нужно делать фаску.
2. Надевание фланца на место среза.
3. Вставку прокладки. Нужно, чтобы элемент выступал на десять сантиметров от места среза.
4. Накладку фланца на прокладку и подключения к ответным фланцам.
5. Крепление посредством болтов.

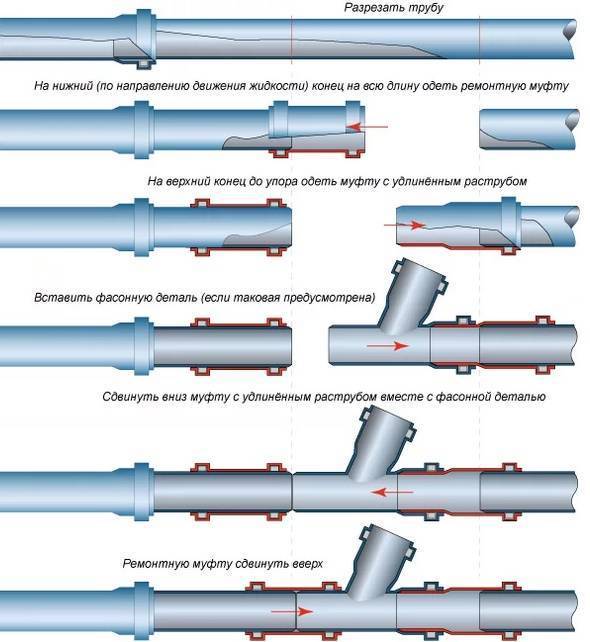

Муфта применяется при ремонте системы и установке напорных и безнапорных вариантов системы. Чтобы правильно выполнить задачу нужно:

• срезать под прямым углом концы подсоединяемых компонентов;
• центральная часть муфты должна быть на месте стыка, при создании соединения;
• сделать метку на трубе, показывающую положение переходника;
• соединение обмазывают смазочным материалом;
• в муфту нужно вставить первую трубу до конца;
• ось соединения должны быть единой;
• до отметки на другой трубе нужно надвинуть муфту.

Данный вариант позволяет в будущем быстро демонтировать часть или всю сеть

Однако при его реализации важно добиться хорошей герметичности

Ремонт с помощью цемента и бинта

Для устранения хорошо просматриваемого отверстия используются цементный раствор и бинт:

• поврежденная часть канализационной системы зачищается наждачной бумагой и обрабатывается растворителем;
• бинт нарезается на несколько кусков (длина каждого составляет 0,4-0,5 м);
• делается цементный раствор, который должен иметь однородную консистенцию (вместо воды можно воспользоваться жидким стеклом);
• бинт опускается в приготовленный раствор;
• после пропитывания смесью бинт обматывается вокруг поврежденного участка трубы;
• поверх него насыпают небольшое количество сухого цемента (до образования «кокона»);
• в месте трещины на бинт укладывается слой жидкого стекла.

Бинт оборачивают вокруг трубы 4-5 раз. Пользоваться канализационной системой можно спустя сутки, когда цементная смесь полностью высохнет.

Соединение канализационных труб по неразъемной методике

Неразъемной методикой считается соединение трубопровода при помощи сварки и склейки конкретных конструкционных элементов. Особый клеящий состав применяется в разных случаях:

• 88H — «резина-резина» или «резина-металл»;
• БФ-2 — клей, использующийся для металлических и пластиковых изделий;
• эпоксидный раствор — используется для полимерных и стальных деталей.

В отношении чугунных труб чаще всего используется сварка. Подготовительный этап включает в себя две процедуры:

• внутренняя поверхность обрабатывается при помощи каустической соды;
• раствор тщательно смывается водой комнатной температуры;
• кромки труб срезаются напильником и промываются растворителем.

Дуговую сварку осуществляют при помощи вольфрамовых или угольных электродов. Для газовой сварки обязательно используется присадочный материал (проволока).

Герметичность канализации

Для обеспечения герметичности может использоваться как сварка, так и цементный раствор. Если последний применять нежелательно, можно воспользоваться битумной высокопрочной мастикой, асбестоцементными растворами или герметиком на силиконовой основе.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

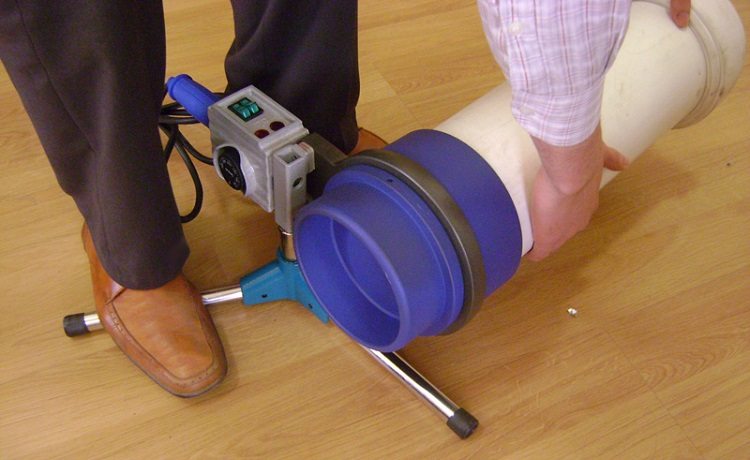

Соединение полипропиленовых труб пайкой

Изделия данного типа чаще всего соединяются именно этим методом. Он предполагает выполнение следующих действий:

• на специальный паяльник устанавливаются насадки с диаметром, соответствующим значению этого параметра соединяемых труб;
• насадки разогреваются (требуемая температура и время нагрева указаны в документации к паяльнику), после чего надеваются труба и фитинг, в который впоследствии та будет вставляться. Прогревать обе детали следует до тех пор, пока их кромки не станут вязкими;
• далее труба вставляется в фитинг и вдвигается в раструб.

В процессе остывания полипропилена фитинги и трубы сплавляется воедино. Сформированное таким образом соединение будет неразъёмным. Из этого следует, что в случае необходимости данный сегмент трубопровода придётся резать.

И ещё один момент. Этот способ больше подходит для труб большого диаметра. Если же речь идёт об изделиях с малым значением этого параметра, целесообразнее для соединения пластиковых канализационных труб применить фитинги. В этом случае прочность стыков не уступает их надёжности, обеспечиваемой сваркой/пайкой полипропилена.

Пайка — надежный метод соединения полимерных труб

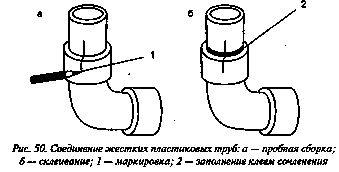

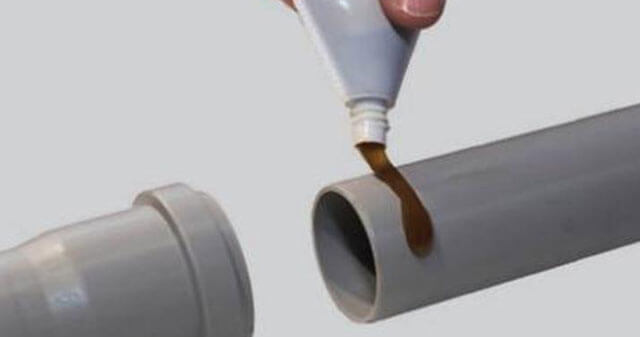

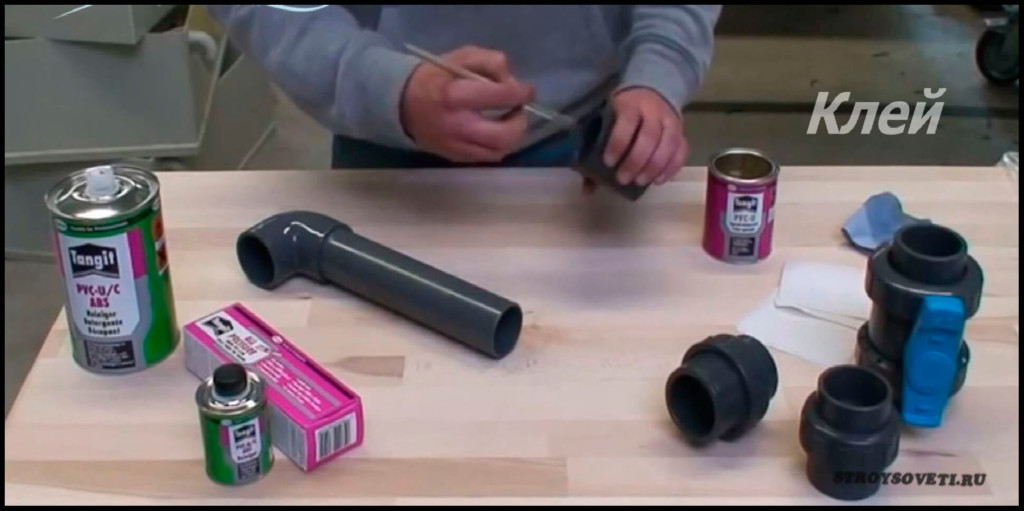

Клеевой способ соединения

Поливинилхлоридные трубы также зачастую соединяются клеевыми составами. Далее разберем, как соединять канализационные трубы, используя клей. Основой действия клеящих составов является проникновение полимерных веществ на молекулярном уровне. Работа тоже не отличается особой сложностью:

1. Точки склеивания очищаются от загрязнений и обезжириваются;

2. Кисточкой наносится клей;

3. Части вставляются друг в друга. Их следует удерживать примерно 1 минуту. За это время клей успевает схватываться.

4. Сверху на стык наносится еще один слой состава.

Здесь обратим внимание, что клея не стоит жалеть. Для обеспечения герметичности он должен максимально заполнить все зазоры

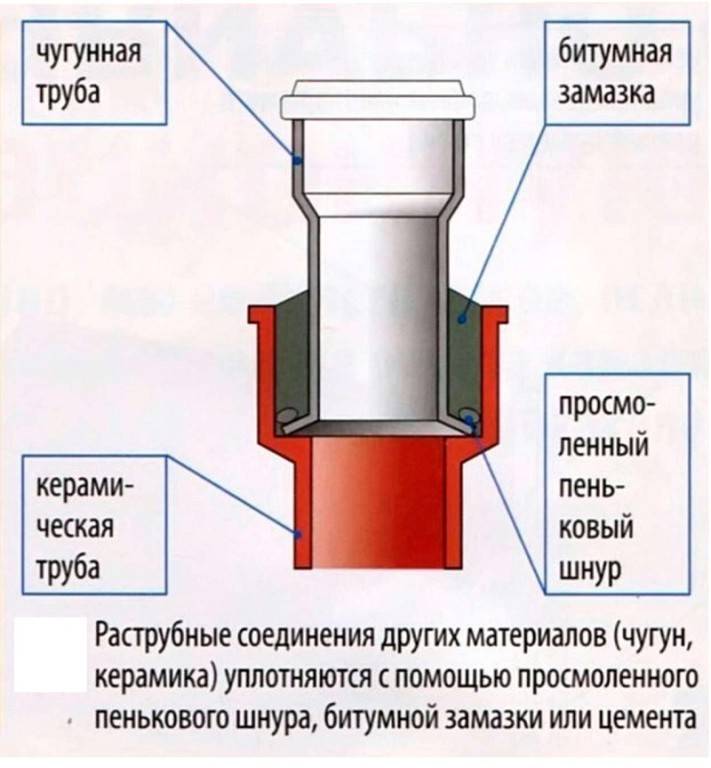

Соединение чугуна с пластиком

При частичной замене труб приходится выполнять соединение труб из пластика с чугуном. Как можно выполнить соединение деталей из разных материалов?

• Соединение в раструб. Этот вариант возможен в том случае, если диаметры деталей совпадают. Пластиковая труба вставляется в хорошо очищенный раструб детали из чугуна через эластичный уплотнитель. Для повышения надежности соединения рекомендуется использовать силиконовый герметик.
• Для соединения двух деталей разного размера необходимо использовать специальную деталь – переходник. Эта деталь имеет широкий раструб и уплотнительную манжету. Этот вариант соединения используют в том случае, если на чугунной трубе нет раструба.
• Соединение при помощи пресс-фитинга. Для выполнения этого соединения производят зачистку подготовленных торцов труб из чугуна и пластика. На металлической трубе при помощи специального приспособления нарезается резьба на высоту 3-5 см. На резьбу наматывают сантехническую подмотку и закручивают фитинг. На пластиковую трубу надевают обжимную манжету и надевают на противоположную часть фитинга. Теперь нужно только обжать фитинг при помощи специальных клещей. Этот вид соединения труб из разного материала считается наиболее надежным за счет применения резинового кольца с одной стороны и герметизации резьбы с другой.

Итак, существуют разные способы сборки канализационных трубопроводов. Выбор лучшего из них осуществляется в зависимости от материала, из которого изготовлены трубы. Но главное, чтобы соединение труб канализации было надежным и не допускало образования протечек.

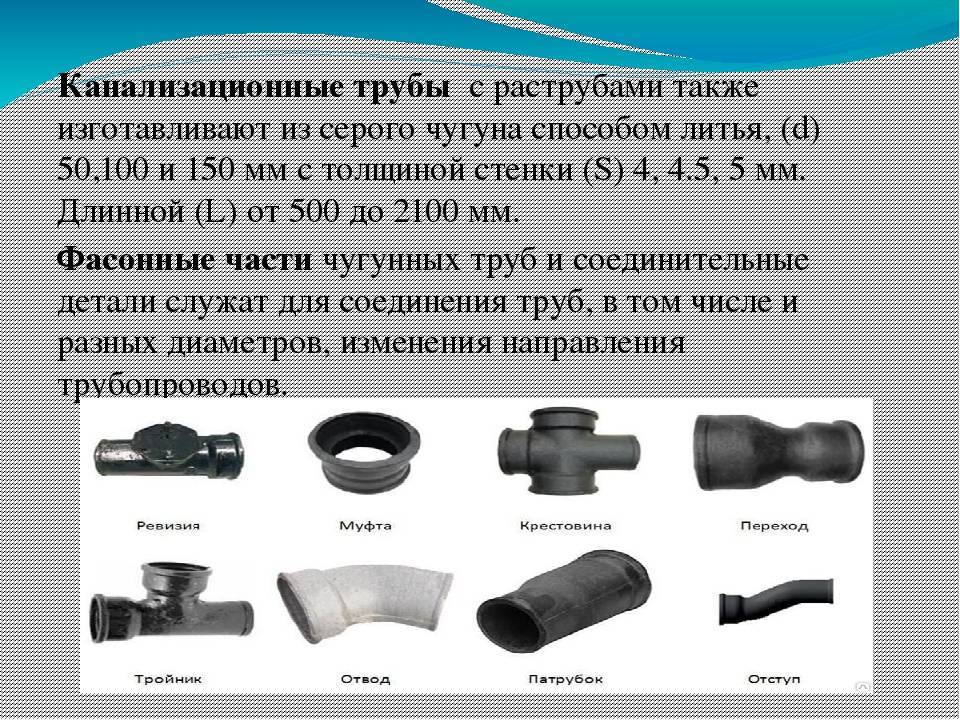

Строим системы из ПВХ-изделий – фасонные части и способы сборки

Для установки и крепления пластиковых труб, а также для разветвления протекающих по ним потокам используются специальные элементы. Их называют фитингами или фасонными частями. Такие детали позволяют формировать требуемую конструкцию трубопроводов. Под фитингами, применяемыми в процессе сборки внутренней канализации, понимают:

• крестовины;
• муфты;
• уплотнительные манжеты;
• отводы;
• ревизии;
• переходы;
• тройники.

Соединения труб ПВХ

Трубопровод из пластиковых изделий создается при помощи разъемных или неразъемных соединений. В первом случае используются либо фланцы, либо муфты. Такие способы построения канализационной сети не требуют использования специального инструмента и дорогостоящих материалов, что уменьшает затраты на монтажные работы. Неразъемные соединения выполняются при помощи клеящих составов, сварки, особых фитингов. В данном случае соединения получаются максимально надежными, герметичными и долговечными. Но это становится возможным лишь при применении спец. инструмента и особых составов.

Соединение трубопроводов с помощью фланцев или муфт (они могут быть компрессионными и резьбовыми) позволяет делать полностью разъемную канализационную сеть. Причем все работы проводятся достаточно быстро и без проблем. Но с течением времени разборные узлы начинают раскручиваться, что приводит к подтеканию стыка. Поэтому разъемные соединения сейчас используются редко и исключительно для установки отводов сечением не более 6.3 см от поддонов, ванн и умывальников. Сам процесс монтажа разборного элемента таков. Сначала вы натягиваете на трубу кольцо-уплотнитель и контргайку. Затем помещаете в штуцер муфты трубное изделие и фиксируете соединение еще одной гайкой. Ее необходимо плотно накрутить на резьбу, которая имеется на торце используемой муфты. На этом работа считается оконченной.

Монтаж трубопровода из пластиковых труб

Вопрос, как соединяются пластиковые трубы между собой, если они являются единственным материалом всей системы, не стоит. Пластик монтируется спайкой или соединительной и/или распределительной арматурой из того же материала.

Наращивание

Понять, как соединить пластиковые трубы для канализации или водопровода для их удлинения, несложно. Фитинг для этого типа материала представляет собой отрезок аналогичной трубки чуть большего диаметра.

Эта капсула надевается поверх зачищенных и обезжиренных кромок и сдавливается специальным паяльником, выставленным на среднюю температуру.

Разобраться в технике работы не сложно: паяльники рассчитаны на определенный стандартный диаметр, поэтому уровень нажима и температуры контролировать не приходится. Соединение получается неразборным и даже малозаметным.

Соединение с металлической трубой

Соединение разнородных труб более проблематично

Выясняя, как соединить чугунную канализационную трубу с пластиковой или устаревшую металлическую теплосеть с современной из армированного пластика, стоит заострить внимание на нескольких важных аспектах:

• перед выбором фитингов необходимо тщательно замерить диаметр металлического колена;
• для среза и зачистки металлической трубы потребуется болгарка; переходником между металлом и полимером станет пластиковый раструб.

Решив, в каком месте и как соединить пластиковую трубу с чугунной, можно приступать к монтажу. Порядок работы следующий. Металлический отрезок зачищается и обезжиривается. Уплотнитель помещается в пазы раструба и плотно прижимается к внутренним стенкам. После помещения труб система перехватывается хомутами.

Вместо скрепляющих хомутов используется клей или герметик. Соединение с металлопластиковой трубой Для соединения пластиковой трубы с металлопластиковой применяются цанговые фитинги. Их основа – нанесенная на наружную часть капсулы резьба. На нее накручивается труба соответствующего диаметра.

Промышленно выпускаются цанговые фитинги только для коммуникаций с совмещением материалов, но и узлы, рассчитанные на стыковку труб разного диаметра между собой. Использование пресс-фитингов с пластичными материалами неактуально.

Монтаж систем водоснабжения и отопления можно провести самостоятельно, сэкономив на вызове мастера. Делать это можно только при полной уверенности, что ваших навыков достаточно для проведения таких работ.

В противном случае сэкономленные средства могут быть втройне потрачены на ликвидацию последствий прорыва.
