Как соединять полиэтиленовые трубы

Выполнение монтажа методом сварки

Прокладка коммуникаций данным способом происходит в такой последовательности:

1. После того, как при помощи особых ножниц отрезан кусок трубы необходимого размера, с его края снимают фаску под углом 45 градусов. Прочитайте, как отрезать трубу под 45 градусов, чтобы все получилось идеально.
2. Подготовленный отрезок изделия устанавливают на насадку паяльника, то же самое делают с соединительным фитингом, который помещают на вторую насадку.
3. Затем детали нагревают до заданной температуры, обычно она составляет около 270 градусов, после чего их быстро снимают с насадок и соединяют.
4. Потом место стыковки должно остывать в течение нескольких минут. В принудительном порядке данную процедуру делать не следует, поскольку это самым негативным образом отразиться на качестве шва.
5. Согласно проектной документации нужно проложить коммуникации, соединяя при этом в определенной последовательности все ПЭ трубы с фитингами и отопительными радиаторами. Спайку завершают на выходном элементе у нагревательного котла.
6. После того, как система заполнена водой, включают отопительный агрегат. Все места соединения тщательно проверяют на наличие протечек. Если все исправно, на котле выставляют величину давления и выпускают воздух из радиаторов.

Компрессионные фитинги

При собственноручном монтаже системы водоснабжения предпочтительно использование компрессионных изделий, поскольку их монтаж не требует применения специального инструмента. Соединение в данном случае осуществляется за счет обжатия стенок, зафиксированных на штуцере фитинга, накидной гайкой.

Конструкций компрессионного соединителя состоит из следующих составляющих:

• корпуса;
• штуцера — опорной втулки. на которую насаживается РЕХ труба;
• обжимного кольца, выступающего в качестве уплотнительного элемента;
• накидной гайки.

Схема конструкции компрессионного фитинга

Корпус, штуцер и гайка изготавливаются из латуни — устойчивого к коррозии металла. уплотнительное кольцо — из EPDM (синтетического каучука). Качественные компрессионные изделия выдерживают давление циркулирующей по трубопроводе жидкости в 25 Бар.

Соединение компрессионным фитингом является обслуживанием — в случае необходимости вы сможете устранить возникшие протечки подтягиванием накидной гайки, однако учитывайте, что соединенный компрессией трубопровод нельзя замоноличивать внутрь бетонных стен и перекрытий, поскольку даже при идеально выполненном монтаже фитинга потребность в его обслуживании возникнет спустя 4-5 лет эксплуатации системы.

Технология монтажа компрессионного фитинга:

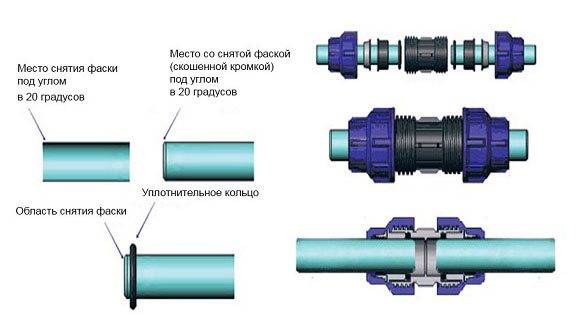

1. Выполняется нарезка трубы, с кромки фаскоснимателем удаляются заусеницы и калибратором устраняется возникшая при резке овальность.
2. Надевается обжимное кольцо и накидная гайка, кольцо размещается на расстоянии 1 см от среза.
3. Труба насаживается на штуцер (до упора), гайка накручивается вручную, после чего дотягивается с помощью рожкового либо разводного ключа.

Установка компрессионного фитинга

Пресс-фитинги

Прессовый фитинг состоит их корпуса, штуцера и обжимной гильзы. Для его монтажа вам потребуется использовать пресс-клещи, приобрести которые можно за 3-5 тыс. рублей, с насадкой, подобранной в соответствии с профилем гильзы. Не существует универсальных фитингов, которые можно обжимать любыми клещами — у каждого производителя свой стандарт.

Соединение труб из сшитого полиэтилена пресс-фитингами не является обслуживаемым, при появлении протечек вам потребуется полностью заменить проблемный участок, однако опрессованный стык имеет максимальную надежность и долговечность — при соблюдении режима температуры и давления, указанного производителем РЕХ труб, он прослужит не менее 30 лет .

Монтаж прессовых фитингов выполняется по следующему алгоритму:

1. Обрезка трубы, очистка кромок от заусеницы и устранение овальности калибратором.
2. Насаживание трубы на штуцер фитинга.
3. Опрессовка обжимной гильзы клещами — ручки инструмента сводятся до упора.

О качестве выполненного соединения свидетельствует появление на гильзе двух ярко выраженных колец.

Сварные фитинги

Наиболее надежным и долговечным способом соединения изделий из сшитого полиэтилена является метод высокотемпературной спайки, для выполнения которого применяются фитинги из того же материала, что и основная часть трубопровода.

Суть метода заключается в расплавлении стенок соединяющихся конструкций и их последующей стыковки, в результате чего происходит диффузия материалов, обеспечивающая после отвердевания монолитное соединение, устойчивое к высокому давлению и образованию протечек.

Сварные фитинги для полиэтиленовых труб могут быть литыми либо сегментными. Отличия между ними заключаются в том, что литые конструкции не имеют соединительных швов, тогда как сегментные фитинги изготавливаются посредством заводской спайки отдельных отрезков труб, ввиду чего они имеют меньшую прочность и, при этом, более низкую цену.

Для спайки РЕХ труб необходим специальный паяльник, оборудованный насадками размером соответствующим диаметру труб, с которыми вы работаете. Стоимость такого паяльника варьируется в пределах 2-10 тыс. рублей, в комплекте идут насадки под трубы диаметром 16, 20, 25 и 32 мм, при необходимости насадки большего размера можно докупить отдельно.

Соединение полиэтиленовых труб методом спайки

Технология спайки полиэтиленовых трубопроводов:

1. Труба обрезается, калибруется и очищается от заусениц.
2. На паяльник устанавливаются насадки требуемого диаметра.
3. Инструмент разогревается до температуры 220 градусов.
4. Труба и фитинг одеваются на насадки и выдерживается время нагрева, которое зависит от диаметра и толщины стенок труб: для 16 и 20 мм — 5 сек, 25 мм — 7 сек, 32 мм — 8 сек, 40 мм — 12 сек.
5. Изделия снимаются с насадок и стыкуются между собой. Время охлаждения соединения — 2 минуты.

ПЭ трубы больших диаметров (свыше 60 мм) свариваются встык, без применения фасонных конструкций.

Сферы применения

Переходники неразборные полиэтилен-сталь используются для газа и для воды. Конкретные варианты системы трубопровода не имеют значения. Поскольку специфических требований к обслуживанию и применению таких деталей нет, их можно применять даже для газопроводов и водопроводных систем без специальных смотровых колодцев.

Жёсткий тип соединения обеспечивает сопротивление любым нагрузкам. При этом существенно сокращаются затраты на обслуживание, ремонтные работы. Переходник типа ПЭ пригоден для каких угодно трубопроводных коммуникаций под домами, дачами и иными объектами, включая канализацию. В процессе применения ведут сварку встык либо терморезисторную сварку. Со стороны стальных коммуникаций неразъёмное соединение монтируют путём электрической сварки; хранить его можно даже в необогреваемом помещении, но максимум 24 месяца.

Альтернатива — использование стальных отводных участков к магистральным и локальным трубам из полиэтилена. Кроме того, НСПС (неразъёмное соединение полиэтилен-сталь) может помочь, когда надо последовательно заменять участки для газопроводов из стали на полиэтиленовые сегменты. В ряде случаев это оказывается практичнее и экономичнее, чем заменять материал сразу на всём протяжении. Наконец, можно ещё врезать отводные линии из ПЭТ-труб в эксплуатируемый уже трубопровод из стали.

Как соединить полиэтиленовые трубы

Существует несколько способов соединения полиэтиленовых труб для водопровода. Это можно осуществить сваркой или используя соединительные муфты. Выбор той или иной методики должен осуществляться, прежде всего на основании того, какое соединение необходимо сделать – разборное или неразборное.

Электромуфтовая сварка

Первоначально необходимо подготовить две трубы, зачистив их внутри, предварительно выровняв концы и обезжирив внешнюю поверхность. Затем трубы следует сцепить вместе и зафиксировать в позиционере. Как только это будет сделано, к муфте нужно подключить электронагреватели сварочного оборудования.

Процесс соединения труб осуществляется в автоматическом режиме. Это происходит в тот момент, когда к муфтам поступает ток. Из-за этого полиэтилен нагревает и расплавляется. Как только через специальные отверстия начнет выступать материал, следует перестать подавать электричество в зону. После этого остается только лишь охладить изделия естественным способом.

Соединительные муфты

Для того чтобы соединить две полиэтиленовых трубы посредством муфт, никаких дополнительных сантехнических инструментов не требуется. Достаточно иметь при себе только лишь гаечных ключ. На один его конец нужно надеть гайку, которая предварительно было снята с фитинга. Приступать к работе можно лишь в том случае, если на трубе была сделана фаска под углом в 45 градусов.

Для того чтобы упростить процесс ввода в фитинг, заготовку можно обработать при помощи мыльного раствора или же специальной трубной смазки.

Как только заготовки будут помещены в фитинг на необходимую длину, следует затянуть гайку. Этот процесс можно осуществить либо гаечным ключом, либо собственными руками. В первом случае стоит быть максимально осторожным. Обеспечивая герметичность, ни в коем случае не нужно перетянуть гайку.

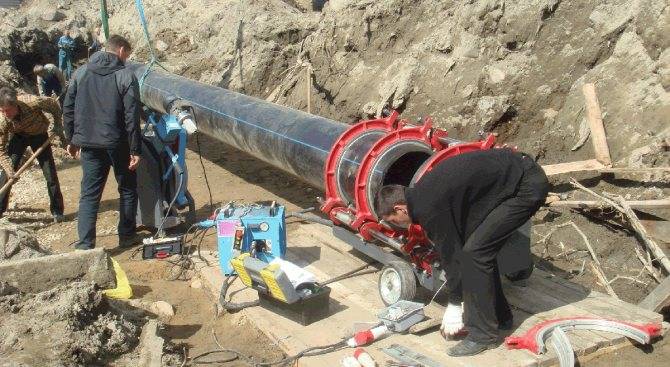

Сварка встык

Сварку полиэтилена производят с помощью так называемых «утюгов»- аппаратов для стыковой сварки. Поэтому она не часто применяется домашними мастерами. Первоначально необходимо осуществить оплавление концов двух изделий. Затем нужно произвести их нагрев до определенной температуры. Давление на данном этапе оказывать не требуется. Далее следует убрать нагревательный элемент от сварки и быстро соединить две трубы до того момента, пока они не потеряли полученную тепловую энергию.

Температура плавления полиэтилена составляет 270 градусов по Цельсию. Если правильно осуществить их монтаж, можно достичь однородного соединение, прочность которого будет равно 80-90 % прочности монолита.

Процесс осадки полученного стыка происходит сразу же после охлаждения изделий. Потеря температуры должна осуществлять естественным способом. Принудительно ее понижать специалисты не рекомендуют.

Виды разъемных фитингов

Большинство разъемных фитингов не требуют специального инструмента и хорошо подходят для монтажа в домашних условиях. Наиболее распространенными являются:

• переходники (цанга-гайка, цанга-штуцер, цанга-цанга);
• тройники (две цанги-гайка, две цанги-штуцер, три цанги);
• евроконусы;
• крестовины;
• уголки;
• водорозетки.

Разъемные фитинги существенно экономят время монтажа полиэтиленовых труб, обеспечивая их надежное соединение и длительную эксплуатацию.

Подготовка к проведению монтажных работ

До того, как выполнять монтаж ПЭ трубопроводов необходимо:

1. Рассчитать количество требуемых стройматериалов в зависимости от длины запроектированной коммуникации, количества поворотов и углов.
2. Прежде, чем приступить к проведению работы, нужно отключить водяную подачу, приготовить стройматериалы в соответствии с проектом.
3. Прокладывать полиэтиленовый трубопровод нужно от отопительного котла, если в доме обустраивается автономное теплоснабжение.
4. После того, как стали известны размеры, приступают к соединению продукции из полиэтилена и спайке фитингов и металлических труб.

Научиться обращаться с паяльником будет несложно даже для начинающего домашнего умельца. Но при этом следует соблюдать немало технических моментов, имеющих отношение к процессу сборки полиэтиленовых трубопроводов.

Сварные соединения

Работу нужно производить электросварным оборудованием:

1. Сварочным инвертором для ПЭ труб;
2. Специальной муфтой.

Сварочный аппарат используется для канализационных и водопроводных труб, находящихся под высоким давлением. Благодаря нагреванию отдельных элементов коммуникации происходит диффузия молекул, вследствие, Вы получаете долговечное и надежное крепление.

Муфта в разрезе

Как соединить полиэтиленовые трубы сварочным путем:

1. Обрежьте материал до нужного размера, проверьте, чтобы углы сечения были ровные;

2. Для центрации труб используются специальные устройства – центраторы. Они позволяют закрепить коммуникации соосно по отношению друг к другу. Вам нужно установить в такой центратор два окончания коммуникации и затянуть механизм;

3. Когда труб достигли максимальной стыковки, они фиксируются. Теперь наступает черед температурного воздействия;

4. При помощи сварочного аппарата обрабатывается шов крепления. Сварочная головка надевается поверх места соединения и включается в работу. Муфта работает аналогично, но только она надевается на условный участок соединения труб. Разница в том, что муфта применяется для больших диаметров, а сварочный инвертор – для маленьких;

5. Данный способ соединения черных полиэтиленовых труб не используется для их комбинации со стальной коммуникацией, но может помочь сочетать два вида пластиковых креплений. После установки трубопровода, оставьте шов остывать. Воду нельзя пускать 5-8 часов.

Для соединения пластиковой сантехники чаще всего используется именно неразъемные способы, но существуют определенные правила, по которым нужно работать с полиэтиленовыми трубами. Во-первых, коммуникации нужно обезжирить и очистить от абразивных частиц. Во-вторых, после установки Вам нужно закрепить трубы в ровном положении, иначе шов может получиться тонким и ненадежным

В-третьих, особое внимание обратите на центровку, именно от неё зависит итог работы. Контроль над процессом описан в своде указаний по ГОСТ 16971-71 (швы сварных соединений пластиковых труб класса ПЭ)

Фото: электрическая муфта

Электромуфтовое соединение

Необходимое оборудование

Сварочный аппарат и муфта

Данное соединение выполняется при помощи электромуфты, то есть муфты для соединения полиэтиленовых труб с закладными электронагревательными элементами. Данное соединение рассчитано на такое давление, которое достигает 16 Атм.

Электромуфтовое соединение считается более затратным экономически, чем сварка стыковая. Хотя в условиях высокой стесненности, при отсутствии возможности размещения габаритного аппарата предназначенного для стыковой сварки, незаменимой становится именно электромуфтовая сварка.

Наиболее популярна простая электромуфта, используемая для соединения в прямолинейный участок двух труб. Хотя наряду с ними применяются седловые отводы, электротройники и т.д.

Те соединения, которые выполняются при помощи электромуфты, достаточно часто применяют при монтаже трубопроводов не очень большого диаметра из труб, которые поступают в бухты.

Технология сварочного процесса

Рассмотрим технологию процесса сварки муфтами:

1. Трубы, подготовленные заранее, и электрофузионные соединительные муфты устанавливаются строго по одной оси. Проводится подготовка труб путем снятия в местах сварки поверхностного слоя и удаления загрязнений.

Очистка поверхности и обезжиривание

1. Производится подключение аппарата, подающего ток. Вследствие этого закладные элементы электрофузионной муфты нагреваются, расплавляя при этом окружающий материал.
2. Область расплавляющегося полиэтилена в электромуфте увеличивается, что делает возможным передачу нагрева трубы ее поверхности, начинающей плавиться.
3. Увеличивается в диаметре нагретая труба, и полиэтилен, который расплавлен и ограничен диаметром электромуфты в пространстве своего расширения, получает необходимое для сварки давление.
4. В данный момент можно отключить питающую аппаратуру. Электромуфтовое соединение, которое уже стало гомогенным, по истечении времени, которое необходимо для остывания, будет готово.

Установка муфты и подключение питающей аппаратуры

Совет от профессионала:

Питающая аппаратура высочайшего качества может проводить весь цикл сварки самостоятельно, кроме того, может все данные заносить в специальный электронный протокол.

Дополнительные стадии сварки электрофузионной муфтой

При сварке труб, имеющих большой диаметр, обязательно дополнительно потребуется процедура подогрева – это следует помнить, производя монтаж полиэтиленовых труб своими руками. Прогрев выглядит так:

1. Сварку муфты осуществляют последовательно с каждой из сторон соединения с трубами.
2. Выполняется сначала с первой из труб полный сварочный цикл половины электрофузионной муфты. После чего с оставшейся трубой сваривается вторая половина электромуфты.
3. Каждая сторона электрофузионной муфты большого диаметра должна иметь отдельное подключение своей спирали к питающему аппарату.

Как соединить трубы ПНД

Существует также два вида соединений: неразъемное и разъемное

Оба способа позволяют создать надежное сцепление, но каждый из них имеет свои плюсы и минусы, которые важно учитывать при монтаже трубопроводов

Неразъемные соединения

Неразъемные соединения осуществляются с помощью сварки. Этот способ предполагает, что трубы соединены “намертво” и разъединить их уже не представляется возможным.

Неразъемные соединения требуют применения специального сварочного аппарата. Стоит он дорого, что увеличивает затраты на ремонт и строительство.

Кроме того, при неправильном соединении, разъединять и снова соединять трубы уже нельзя, необходимо брать новые.

Но есть у этого способа и свое преимущество — высокая герметичность. Их можно использовать даже для газоснабжения, не опасаясь утечки газа в местах соединения.

Неразъемные соединения всегда осуществляются с помощью плавления и сварки ПНД.

Существует два способа создать такое соединение:

Сварка стык в стык. Концы двух труб помещаются в специальный аппарат, который плавит их и сваривает между собой

При этом важно соблюдать определенную температуру и время воздействия, иначе можно повредить.
Электромуфты. Это специальные соединительные детали, которые изготовлены из полиэтилена, а внутри содержат металлическую нагревательную спираль

Муфту подключают к специальному аппарату, спираль начинает нагреваться под действием электрического тока, расплавляет концы труб и сваривает их с муфтой. Получается надежное неразъемное соединение.

Рекомендуем ознакомиться: Назначение и использование гофрированных труб

Разъемные соединения

Разъемный способ соединения представляет собой конструкцию, которая может быть демонтирована. При этом трубы соединяются с помощью специальных герметичных компрессионных фитингов. Такие фитинги или муфты — многоразовые, при желании их можно разъединять и снова соединять.

Преимуществом разъемных соединений является тот факт, что конструкцию легко устанавливать, для этого не нужно приобретать специальное оборудование. Монтаж таким способом выходит гораздо дешевле, поскольку сами муфты стоят недорого.

В случае, если какой-то отрезок системы необходимо будет заменить, не надо демонтировать всю систему. Достаточно разъединить фитинги, между которыми находится этот отрезок, снять его и поместить туда новый.

А вот герметичность такого соединения зависит от правильности установки.

Разъемные соединения также бывают двух типов:

Соединение компрессионными фитингами. Один из самых простых и надежных способов

Важно только прочно закрепить муфту на трубах.
Раструбное соединение. Его используют редко, поскольку такое соединение не обладает достаточной герметичностью

Для его создания один конец должен быть шире другого. Одна труба узким концом вставляется в широкий конец другой трубы. Для повышения герметичности между ними помещают специальную прокладку.

На данный момент чаще используют фитинговые соединения, поскольку они надежны и просты в установке.

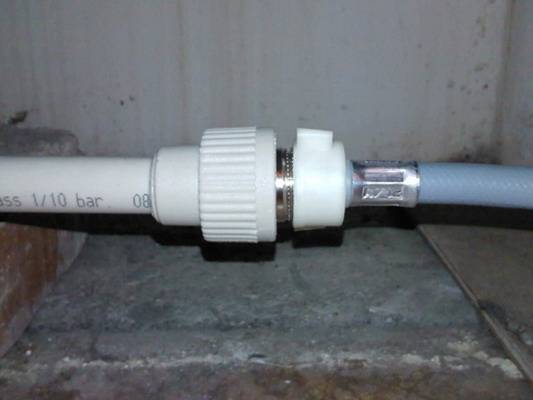

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

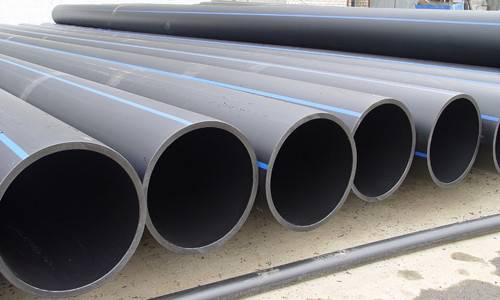

Что такое Труба ПНД- её характеристики, использование и фото. Советы: узнай

Трубы ПНД широко используются при ремонте и прокладке инженерных коммуникаций. Это идеальный вариант и для небольших частных домов, и для просторных коттеджей. Небольшая стоимость, простой монтаж, длительный срок эксплуатации и вариативность использования часто заставляют выбирать трубы именно из этого материала.

Материал для производства.

Иногда ПНД трубы называют полиэтиленовыми. Они протестированы на влияние воды с высокой температурой, разнообразных химических соединений и растворителей.

Насколько они подходят для этой функции, можно увидеть в сертификате, там эта информация прописывается.

Трубы ПНД делают из полиэтилена. Используют метод, суть которого заключается в непрерывном выдавливании расплавленной массы. Изначально сырье может поступать в специальное отделение в виде порошка или гранул.

Есть два основных вида работ по производству полиэтилена.

Высокое давление.При таком технологическом процессе на выходе получается материал с низкой плотностью. Он пластичный и мягкий, для труб не может быть использован. А вот для упаковки подойдет хорошо.

Низкое давление (20 атмосфер и 150 градусов тепла)На выходе полиэтилен уже обладает большой плотностью и прочностью. Из него трубы и производят.

Пнд труба характеристики

Преимущества в использовании.

• Пнд трубы можно использовать до 50 лет. Они не подвергаются воздействию химических элементов, не окисляются и не ржавеют.
• При прокладке трубы водопровода не нужно использовать дополнительные приспособления для защиты и изоляции.
• Стенки полипропеленовых труб обладают гладкой поверхностью, благодаря этому не скапливается осадок и ил. Из-за низкой тепло проводимости, на внешней стороне практически не бывает конденсата.
• Разрыв из-за низких температур практически исключен. Трубы обладают способностью увеличиваться без разрывов в диаметре и возвращаться в изначальное состояние.
• Экономия на перевозке, т. к. кубометр такого изделия весит меньше тонны. Это в 6 раз ниже аналогов из других материалов.
• Технически простая сварка. Соединения труб пнд не деформируются с течением времени.
• Экологически безопасный материал. Даже при высоких требованиях, полиэтиленовые трубы широко используются в Европе.

Недостатки в применении.

• Технология установки требует иногда нетипичного подхода.
• Есть ограничения в использовании по температуре. Иногда для горячей воды нет возможности применения.
• На длительность использования влияет подвижность грунта на объекте и УФ-воздействие. Эти критерии могут снизить эксплуатационный период.

Виды стоимость труб

Первые используются для водопровода и газовых коммуникаций. Вторые для ливневой и фекальной системы.

Разграничение видов по назначению следующее:

1. ПНД ПЭ 80 применяется для перемещения горючих газов,
2. с маркировкой 100 используются в системах водопровода и канализации. Помимо этого применяются в газификации,
3. с обозначением PROSAFE могут прокладываться как с траншеями, так и без них. Применяются для обеспечения домов и горячей водой, и газом. Заявленный срок их службы составляет 100 лет.

Их стоимость зависит от технических характеристик:

1. внутренний и наружный диаметр, соответственно и толщина стенок,
2. вид труб. Стоимость изделий с маркировкой 80, ниже, чем с индексом 100, при прочих равных условиях.

В монтаже применяются фитинги. Трубы между собой могут совмещаться двумя видами пайки – в раструб и встык.

Фитинги бывают компрессионные и электросварные. В первом случае специальное резиновое кольцо прижимается гайкой. Монтаж напоминает технологию соединения металлопластиковых труб.

При использовании гаечного или пружинного ключа, надо быть внимательным, чтобы не нарушить целостность конструкции.

Электросварные фитинги более дорогие.

В их конструкции есть специальный нагревательный элемент . По коду на них можно определить необходимое напряжение и время пайки.

Из-за разрушительного воздействия солнечных лучей, пластиковые трубы рекомендуется укладывать таким образом, чтобы площадь попадания по УФ-лучей была минимальной.

Если система монтируется под землю, то прокладка труб пнд должна проходить в виде змейки.

Это связано с разницей температур зимой и летом, а также с большим коэффициентом теплового расширения.

Длительный срок использования при небольших ценах является огромным преимуществом. Благодаря этому они настолько широко используются.

Что такое Труба ПНД- её характеристики, использование и фото Труба ПНД и её характеристики. Плюсы и минусы труб для водопровода или канализации частного дома. Соединения и фитинги, прокладка своими руками и цены. Узнай=&gt,

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

• стыковая сварка;
• электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

• раструбное соединение;
• фитинговое соединение.

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

• устойчив к механическому воздействию и к перепадам температур;
• крепления являются надежными и долговечными;
• широкое применение;
• низкая цена полиэтиленовых материалов;

При монтаже трубопровода применяют такие виды муфт:

• Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
• Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
• Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

• Выворачивают накидную гайку и разбирают фитинг;
• Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
• На трубе делается отметка на какую глубину должна войти труба в фитинг;
• Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
• После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

• Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
• Поверхность разогревается до начала плавления;
• Сжимают между собой расплавленные концы труб;
• Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

• Резьбовое соединение

  , применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;

• Фланцевые соединения

  предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Неразъемная стыковка

Решая, как соединить полиэтиленовую трубу, к данному методу склоняются в тех случаях, когда будущий трубопровод не предполагается впоследствии разбирать или переносить. При выполнении работы понадобится специальный сварочный аппарат для ПП труб. На нем трубы прогревают и соединяют встык.

Однако далеко не каждый хозяин может себе позволить приобрести сварочный аппарат, тем более, если в будущем он больше не пригодится, так что переплачивать нет смысла. В таких случаях некоторые умельцы наловчились пользоваться электромуфтовой сваркой. При таком подходе после нагрева до температуры плавления торцевых частей труб, их материал смешивается, благодаря чему получается вполне прочный и герметичный шов.
