Как сделать ворота из профильной трубы своими руками – пошаговое руководство

Самый разумный способ защитить недвижимую собственность – земельный участок, частный загородный коттедж или любую другую, обособленную от имущества других лиц – оградить её забором, в котором предусмотрен проём для ворот. Ворота можно как приобрести или заказать у фирмы-производителя, так и собрать самостоятельно, в частности, из различных металлических изделий, что обеспечит конструкции необходимую прочность и защиту. Об изготовлении ворот из профильной трубы своими руками, методике и сложностях процесса будет рассказано ниже.

Преимущества профильной трубы

Перед началом работы логично задаться вопросом, почему именно ворота из профтрубы – лучший вариант.

Профильные трубы – это изделия с некруглой геометрией поперечного, то есть сделанного под прямым углом к продольной оси, сечения. Наиболее часто встречаются прямоугольный и квадратный профили, но возможны и другие варианты: овальный, треугольный или шестиугольный.

Продукция такого типа используется во многих сферах деятельности человека, например, при изготовлении каркасов изделий, мебели или ограждений.

Изготовить профильную трубу можно из любого сплава, но чаще всего используются стали различных видов:

  • углеродистая сталь, независимо от марки,
  • нержавеющая сталь, или просто нержавейка,
  • оцинкованная сталь (прочитайте: «Виды профильных оцинкованных труб, их применение и сфера использования»).

С целью сварить ворота из профильных труб большинство мастеров приобретают продукцию из углеродистой стали или нержавейки, хотя и в этом вопросе ограничений нет, всё зависит от материальных возможностей хозяина и его предпочтений.

В соответствии с используемым методом производства, вся профильная продукция делится на две большие группы:

  1. Сварные трубы – для их изготовления тонким полоскам стали придают обусловленную форму, а свободные края сваривают.
  2. Бесшовные изделия – по качеству заметно превосходят продукцию первого типа, так как у них отсутствует самое уязвимое место – сварной шов. Эти трубы более пластичны, лучше переносят повышенные механические нагрузки, но и стоят дороже сварных аналогов. Вследствие этого для производства ворот или калиток их приобретают нечасто.

В свою очередь, сварные трубы подразделяются ещё на две группы:

  1. Горячекатаные – применяются для изготовления располагаемых на открытом воздухе и не требующих особой точности производства изделий, например, детских качелей.
  2. Холоднокатаные – их изготавливают с большей точностью, используется продукция для создания каркасов мебели.

Из написанного выше можно сделать вывод, что для изготовления ворот и калиток из профильной трубы идеальным решением будет покупка относительно недорогих, но прочных профильных горячекатаных изделий.

Порядок проведения работ

Перед тем, как создавать своими руками ворота из профильной трубы, необходимо ознакомиться с основными этапами процесса.

Их всего четыре:

  1. Проведение измерений.
  2. Изготовление схемы, эскиза или чертежа.
  3. Покупка необходимых материалов и инструментов.
  4. Собственно сборка ворот.

Размеры ворот

Если у собственника есть автомобиль, необходимо рассчитать ворота так, чтобы в них проезжала машина.

Идеальными в общем случае размерами будут следующие:

  • длина конструкции – около 3 м,
  • высота ворот – 1,5 м.

Если планируется изготовление чертежа ворот из профильной трубы с калиткой, необходимо предусмотреть и её размеры. Высоту можно не менять, а ширину необходимо сделать не менее 0,75 м, а если есть возможность, то больше (прочитайте: «Как сделать калитку из профильной трубы – монтаж своими руками»).

В случае, когда забор вокруг участка уже существует, габариты ворот подгоняются под характеристики ограждения:

высота как ворот, так и калитки принимается равной высоте всего забора, впрочем, если есть необходимость, её можно уменьшить на 0,2-0,4 м (про

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

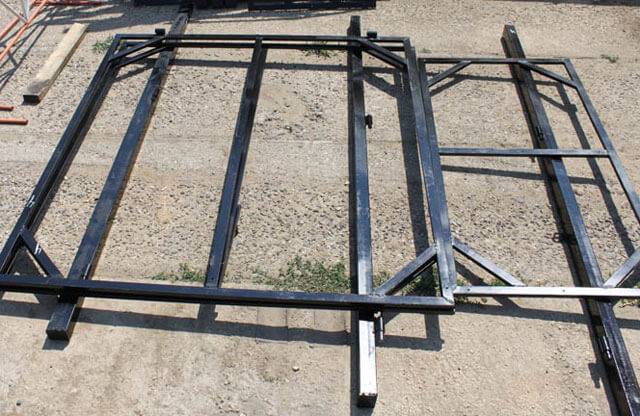

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

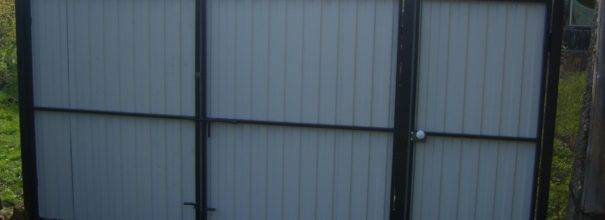

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

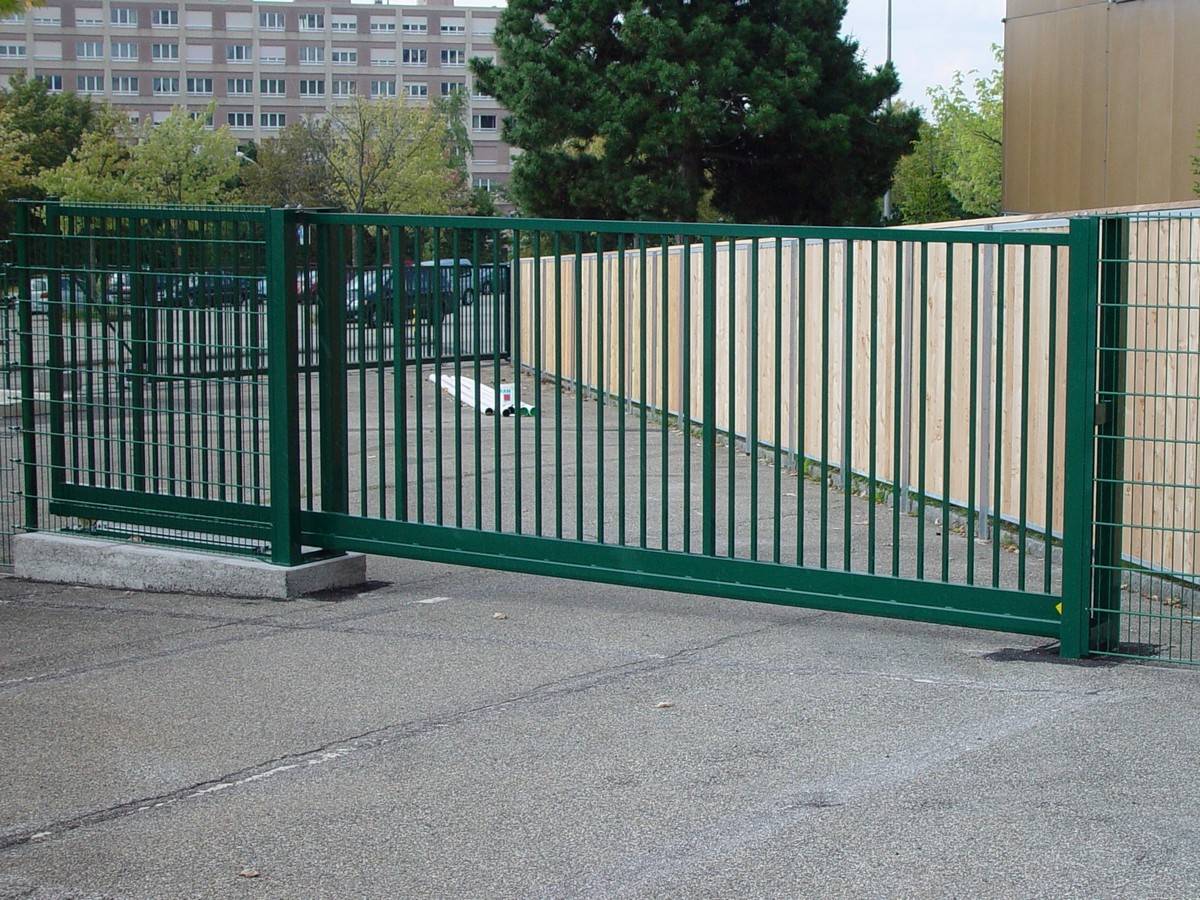

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Процесс выполнения работ

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

  • ажурные;

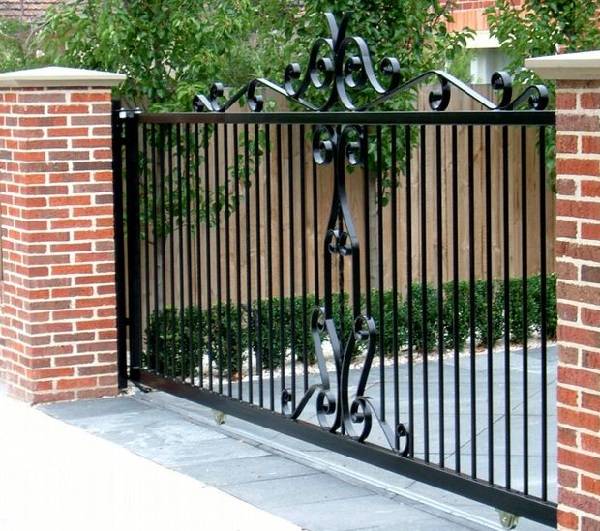

  • кованые;

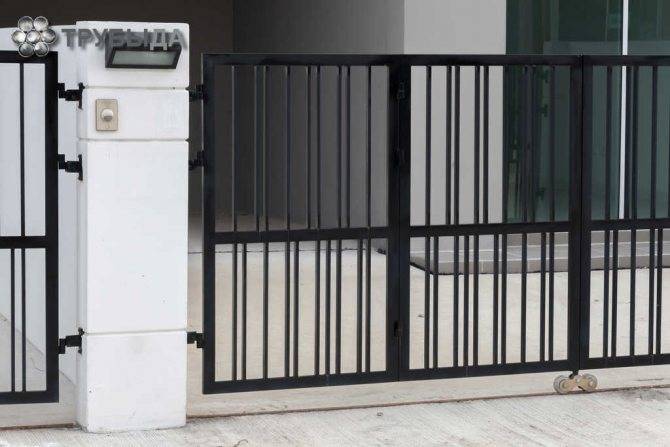

  • решетчатые;
  • обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

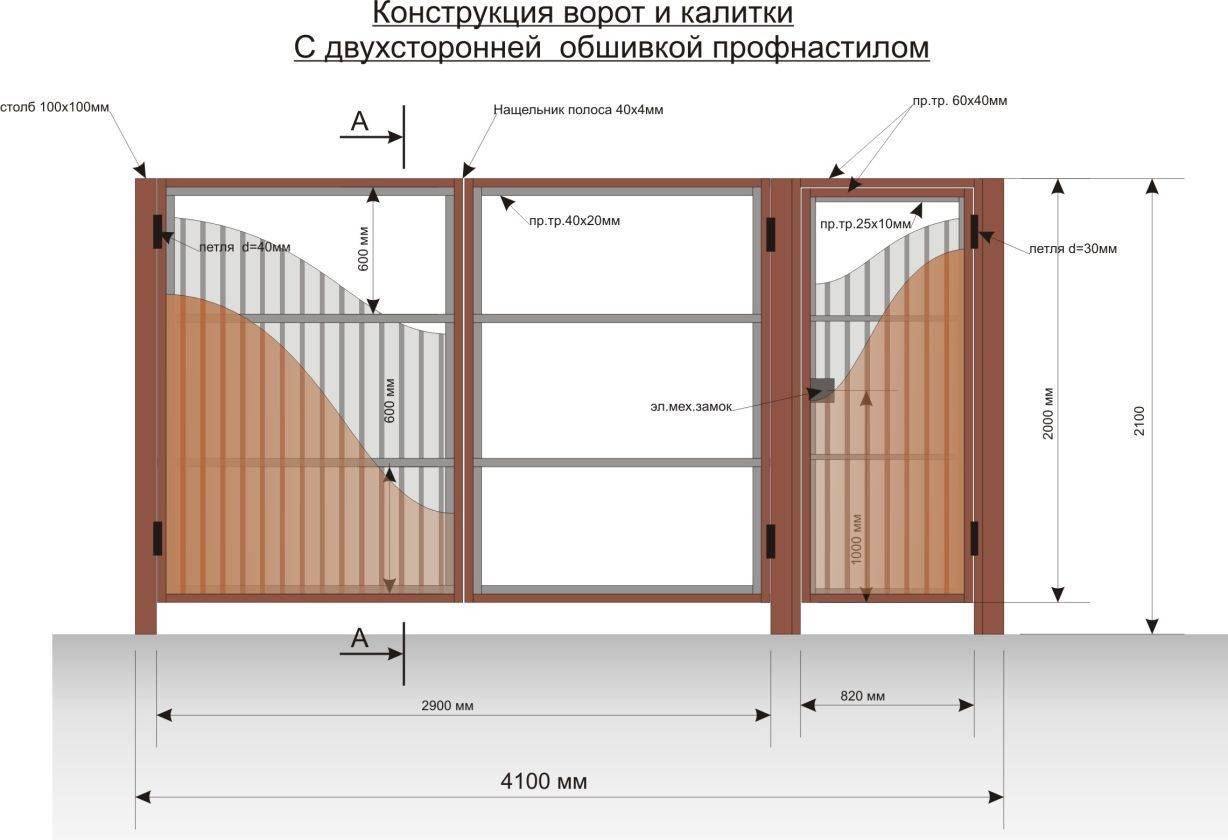

Чертеж и его построение

Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:

  • толщина используемых труб;
  • размеры готовой конструкции;
  • промежуток между опорными столбами;
  • замеры вспомогательных частей, дополняющих общую конструкцию.

Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.

Не забываем составить чертёж

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста. крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

  • Щита.
  • Рамы, скрытой в бетоне.
  • Направляющих и роликовых систем.
  • Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

  • Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
  • Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

  • Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
  • Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.
  • Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
  • Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
  • Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.
  • Улавливатели створки на верхнем участке.
  • Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
  • Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
  • Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.
  • Подшипник. Для откатных систем подойдут такие типы подшипников:
    1. 301 (открытый).
    2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
    3. 80301 (закрыт шайбой из металла с обеих сторон).
    4. 180301 (закрыт резиновыми заглушками с двух сторон).
  • Специальная антивандальная конструкция (короб).
  • Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
  • Дополнительная защита от снега.
  • Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

  • Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
  • Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

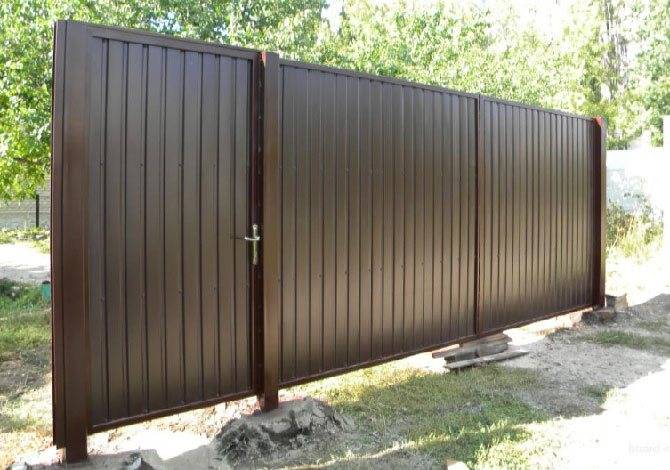

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

  • Труба 50 х 50 мм для каркаса,
  • Профтруба 100 х 100 мм под опоры,
  • Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
  • Профлисты для обшивки полотна,
  • Саморезы для крепления,
  • Грунтовка и краска по металлу,
  • Замок, петли, вспомогательные материалы,
  • Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

  1. Удобный доступ к жилому зданию.
  2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

  1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
  2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

  1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

  1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
  2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
  3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Технология монтажа ограды

Сначала продумывают эскиз заборной секции с прорисовкой стыковочных узлов.

Эскиз можно составить самостоятельно либо поискать на тематических форумах в сети.

Материалы и инструменты, которые потребуются для изготовления забора из профильной трубы:

  1. Несущая труба сечением 50х50 мм при толщине стенок в 2,5-3 мм.
  2. Опорные столбики сечением 60х60 мм .
  3. Профиль 40х20 мм для обустройства прожилин.
  4. Материал для обрешетки секций.
  5. Болгарка.
  6. Сварочный аппарат.
  7. Струбица и кувалда
  8. Ножовка по металлу.
  9. Строительный уровень.
  10. Лопата или коловорот.
  11. Щебень и цементный раствор.

Технология изготовления ограждающей конструкции включает несколько этапов:

При заводском прокате нередко бывают отклонения в плоскости. Поэтому все заготовки перед применением необходимо выровнять. Затем каждую заготовку обрезают по намеченным размерам на фрагменты одинаковой длины и торцуют. Элементы несущих стоек распиливают с учетом их подземного крепления.

Внимание: при работе с болгаркой не забудьте воспользоваться защитными очками, чтобы искры от входящего в металл диска, не повредили глаза. Наметив колышками место расположения будущего ограждения, через каждые 2 м бурят отверстия глубиной 1-1,5 м и диаметром в 0,1 м для установки опорных столбов

В районах с сильными порывистыми ветрами шаг опорных стоек желательно уменьшить до 1,5 метров. Каждую лунку наполняют на 1/3 мелким щебнем и по центру вертикально устанавливают профильную трубу, разворачивая ее широкой стороной перпендикулярно облицовке

Наметив колышками место расположения будущего ограждения, через каждые 2 м бурят отверстия глубиной 1-1,5 м и диаметром в 0,1 м для установки опорных столбов. В районах с сильными порывистыми ветрами шаг опорных стоек желательно уменьшить до 1,5 метров. Каждую лунку наполняют на 1/3 мелким щебнем и по центру вертикально устанавливают профильную трубу, разворачивая ее широкой стороной перпендикулярно облицовке.

Выставив вертикальность стойки по уровню, засыпают пустоты между столбом и стенками лунки щебнем и заливают цементным раствором

Совет: чтобы зафиксировать опору в нужном положении, на время застывания раствора необходимо соорудить растяжки.

По составленному эскизу с просчитанными размерами изготавливают каркас секций, собирая его из расположенных по периметру труб

На этом этапе важно предупредить смещение смежных заготовок, прижимая их с помощь струбиц. Чтобы пролет ограды был надежно зафиксирован, к опорным стойкам приваривают по 2 петли, вырезанные из листового металла

Видео: простой способ сварки профильных труб

К готовому каркасу приваривают тонкие трубы заполнения, при необходимости дополняя композицию декоративными элементами. Собранные пролеты приставляют к столбам, на которых уже приварены петли для фиксации. Убедившись, что вертикальные прутья строго перпендикулярны горизонталям и формируют идеально ровный ряд, соединяют элементы конструкции посредством сварки или болтов.

  1. Зачистка сварных швов

По завершении работ места сварки металлической поверхности зачищают от коррозии и обезжиривают. Чтобы придать конструкции более презентабельный вид и продлить срок ее службы, трубы можно окрасить масляной краской.

Правильно подобранная труба и соблюдение технологии монтажа является гарантией того, что забор получится надежным, и срок службы конструкции будет исчисляться десятилетиями.

  • Волгоградский трубный завод (ВЭСТ-МД)
  • Волгореченский трубный завод (Газпромтрубинвест)
  • Ижорский трубный завод (ИТЗ)
  • Королевский трубный завод (КТЗ)
  • Челябинский завод изоляции труб (ЧЗИТ)

Добавить компанию

  • Выполняем расчеты на прогиб трубы самостоятельно
  • Особенности врезки в газовые трубы
  • Борьба с конденсатом из вытяжных труб
  • Способы устранения течи труб под давлением
  • Как сделать грибок на трубу дымохода своими руками

ТрубСовет .ру Мы знаем о трубах все

2015–2017 TrubSovet.ru. Все права защищены

При копировании материалов с сайта, обязательно размещайте обратную ссылку на trubsovet.ru

Калитка с раздвижным механизмом

По глубочайшему заблуждению многие люди считают, что такой вид могут позволить себе только обеспеченные хозяева частного дома. Помимо того, что можно заказать такой вид к изготовлению, его можно сделать самостоятельно.

Роликовые направляющие можно как купить, так и создать своими руками. Но качество не у всех соответствует должному. Этот тип механизма считается самым удобным в эксплуатации.

Важным и главным моментом в создании забора являются точные характеристики расчетов. Из чего же делается калитка с раздвижным механизмом? Она изготавливается из рамы, роликовых направляющих и обшивочных листов.

Выполняя работу по изготовлению такого типа нужно ориентироваться следующему:

  • Сделать расчеты веса и размерных характеристик изделия;
  • Расчертив на бумаге схему, приобрести нужные материалы;
  • Нанести разметку и распилить;
  • Выполнить процесс сварки элементов;
  • Произвести монтаж фурнитурных частей и обрешетки;
  • Выполнить процесс грунтовки и окраски калитки из профильной трубы;
  • Облагородить конструкцию обшивочным материалом;
  • По желанию задекорировать коваными украшениями и установить управление пультом.

Еще на этапе создания чертежных заметок необходимо предусмотреть наличие бокового отступа, равного половине изделия. Для соблюдения баланса при работе раздвижного механизма нужно правильно просчитать вес конструкции. Нужно помнить, что первоначально нужно залить опоры строго по вертикали, а уж потом заниматься созданием фундамента. Согласно стандартам, глубина опор и фундаментной части должна быть равной метру. А длина фундаментной части не должна быть меньше половины ширины калитки из профильной трубы.

Принципом заготовки рамы является приваривание уголков по шахматному принципу, промежуток между которыми должен быть не меньше 30 сантиметров. Ролик монтируется в нижней части рамы, а уж после этого фиксируется обшивочный лист. Заключительным этапом является установка роликовых направляющих в фундаментной части. В конце работы с помощью строительного уровня производится проверка вертикали изделия.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
