Соединение проводов опрессовкой
Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.
Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.
Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.
Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).
При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.
В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.
При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.
Последовательное соединение двух многожильных гибких проводов — 3 варианта
Для качественной скрутки разделите каждую многопроволочную жилу пополам.
Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.
После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.
Теперь осталось только обвить одну жилу вокруг другой.
Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки ), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.
Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.
После чего, поверх такого соединения намотайте жесткую проволоку.
Если натянуть сверху термоусадку получится на вид красивый цельный проводник.
При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.
Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.
Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.
Паста плавится и проникает во внутрь, создавая надежный электрический контакт.
И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!
Варианты соединения проводников
Основные способы соединения проводников в доме или квартире.
Для соединения проводов могут быть сделаны несколькими способами:
- сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;

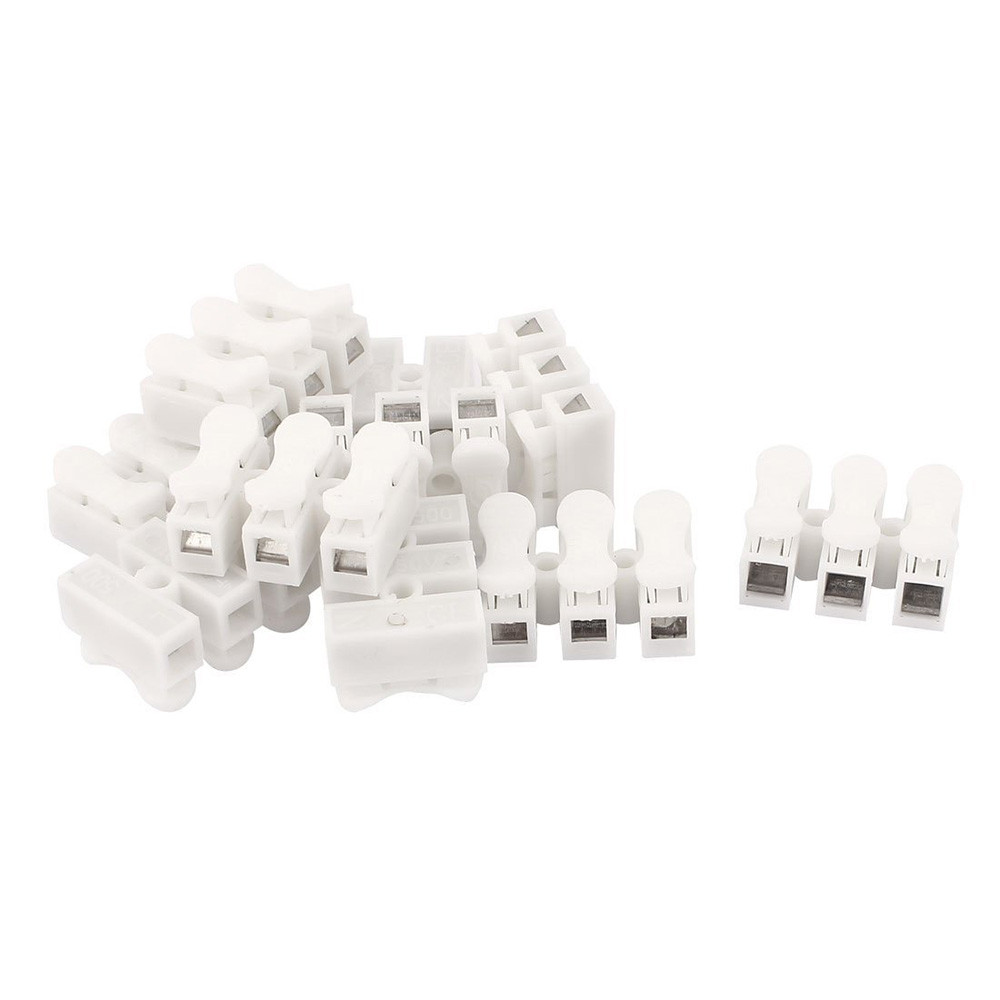

- клеммные колодки — просто выполнимое и довольно надежное соединение;
- пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
- опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
- использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
- болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.
Конкретный тип соединения выбирается исходя из многих факторов. Необходимо учитывать материал проводника, его сечение, количество жил, тип изоляции, количество проводников, которые будут соединяться, а также условия эксплуатации. Исходя из этих факторов и рассмотрим каждый из типов соединений.
Соединение скруткой
Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.
Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.
Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.
Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.
Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.
Как правильно выполнить скрутку проводов показано в этом видео:
https://youtube.com/watch?v=5tt_fqCjsQw
Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:
О скрутке проводов с помощью специального инструмента смотрите здесь:
Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.
Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.
Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.
Изоляция контактного соединения
При изоляции с помощью изоляционной ленты считается, что только 3 слоя изоленты дают такое же качество изоляции как у заводской. При присоединении к болтовым контактам, расстояние от контакта до изоляции жилы должно быть в пределах 2 мм.
Наносить ПВХ, ХБ и многие другие виды изолент необходимо при температуре не ниже -10⁰С. А вот эксплуатация после высыхания клеящего раствора, у некоторых видов допускается и при более низких температурах.
С термоусадкой все намного проще. Длина трубки должна быть такой, чтобы она выступала не менее чем на 3 – 5 диаметров провода за пределы изолируемой поверхности.
Нагрев стоит выполнять, используя специальный фен. Иногда подойдет просто зажигалка, если температура плавления довольно низкая. Конец термоусадки должен выступать. Он разогревается и плющится пассатижами.
А как сделать опрессовку правильно вы можете узнать в нашей статье, получить несколько советов — как делать опрессовку проводов.
Статья на нашем сайте — electricity220.ru. Надеюсь информация была полезной и познавательной!
Источник
Основные схемы расключения
Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.
Подключение розеток
Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.
Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.
Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.
Подключение однокнопочного выключателя
В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.
Подключение двухкнопочного выключателя
В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.
Колпачки СИЗ для скрутки проводов
Колпачки СИЗ — это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.
Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.
Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз — провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.
Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.
Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.
Колпачки СИЗ характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.
| Марка | Количество и сечение жил, мм² | Цвет |
| СИЗ-1 | 2×1,5 | серый |
| СИЗ-2 | 3×1,5 | синий |
| СИЗ-3 | 2×2,5 | оранжевый |
| СИЗ-4 | 4×2,5 | желтый |
| СИЗ-5 | 8×2,5 | красный |
Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.
Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.
Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.
Для повседневного частого пользования лучше подходят колпачки для скрутки проводов с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.
Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.
Неразъемное соединение проводов
В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.
Соединение тонких проводов опрессовкой
Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс – клещи.
Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

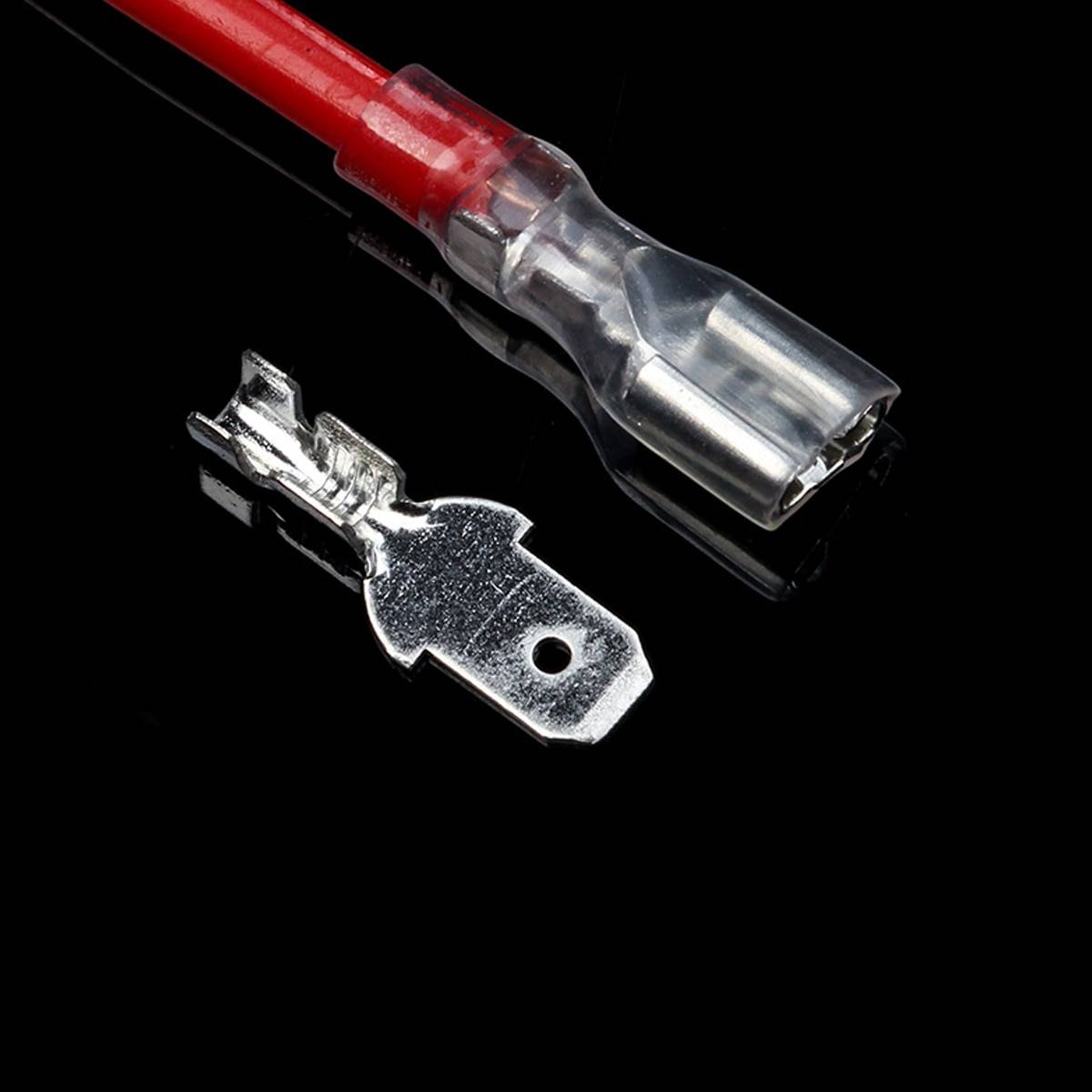

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.
К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.
Соединение проводов большего сечения опрессовкой
Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.
Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.
Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.
Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.
Соединение проводов заклепкой
Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.
На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).
При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.
Советы от бывалых монтажников
Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.
Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.
Еще несколько важных правил:
- Неумелое использования ножа может привести к истончению жилы и потере качеств токопроводности. Лучше использовать стриппер, который аккуратно удаляет оболочку, не причиняя проводнику вреда.
- Если вы используете способ скрутки – в качестве самостоятельного соединения или перед опрессовкой – берите провода с запасом. Лучше произвести скручивание максимально плотно, а затем кончики обрезать.
- Оголенные проводники нужно вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью закрыта изоляцией – зачищенных жил не должно быть видно.
- При самостоятельном обустройстве проводки обязательно учитывайте цветовую и другую маркировку проводов – так намного легче производить соединения без риска коммутации жил разного предназначения.
Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.
При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции. Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.
По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника. Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.
Сварка. Соединение проводов сваркой.
Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.
Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.
Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.
При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД—1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.
В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.
В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.
Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.
Скрутка многопроволочных жил
Многопроволочная жила (иногда ее ошибочно называют многожильной) состоит из нескольких тонких проволочек, что придает ей гибкость. Из таких проводов делают шнуры питания, переносные розетки и удлинители.
Также их используют в распределительных щитах, где из-за близкого расположения приборов и тесноты кабель приходится сильно сгибать. Из-за гибкости скручивание многопроволочных жил по любому из вышеописанных способов не обеспечивает качественного и долговечного контакта.
Скрутка многожильных проводов
Применяют следующий метод:
- каждую жилу распускают на два или более пучка (зависит от количества проволочек);
- прикладывают жилы одну к другой и скручивают попарно пучки от разных жил;
- полученные пучки скручивают в один.
Остается, как обычно, изолировать соединение.
Распределительная коробка
Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.
Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.
Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.
Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.
Использование распредкоробок влечет следующие положительные результаты:
- Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
- Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
- Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
- Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

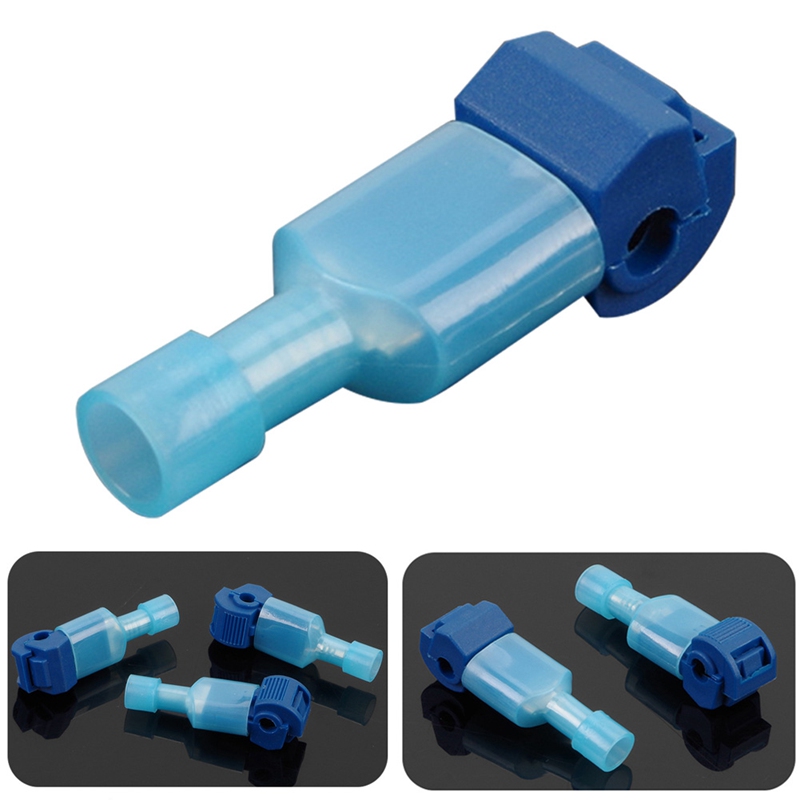

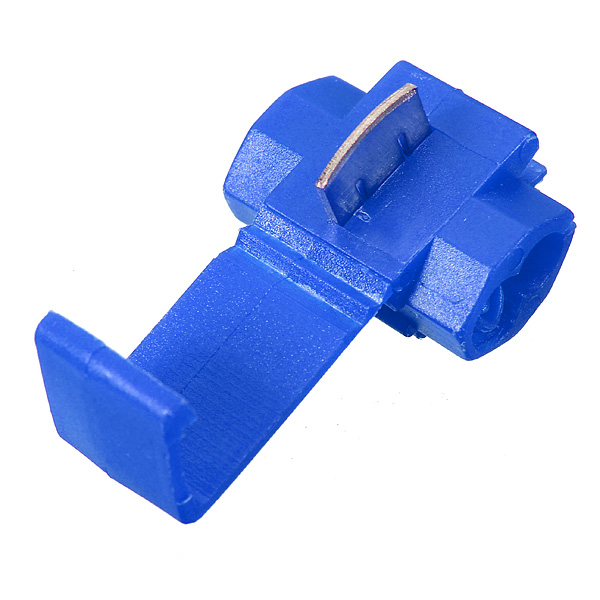

Электрические соединители с врезным контактом
Электрические соединители с врезным контактом для соединения проводов — Фото
Электрические соединители с врезным контактом или скотч-локи можно использовать только в сетях со слабой нагрузкой. Например, для телефонов или светодиодных светильников. Это одноразовое изделие.
В конструкции предусмотрена одна или две пластины, одна из поверхностей которых является режуще-зажимной. Внутреннее пространство соединителя заполнено гидрофобным гелем. Его назначение – защитить место контакта от окисления, влаги и коррозии.
Соединение тонких проводов специальным зажимом — Фото
При использовании провода вставляются в отверстия и скотч-лок защелкивается сжимающим усилием. Пластина прорезает изоляцию провода и обеспечивает плотное соединение.
Гильзы
Третий простой способ соединения проводников это опрессовка гильзами.
Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:
Гильза
Медная
Луженная
Для соединения чисто алюминиевых – ГА (гильза алюминиевая):
Для перехода с меди на алюминий специальные переходные ГАМ:
Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.
После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.
При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.
Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.
До сечений 35мм2 можно применять и механический с большим размахом ручек.
Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.
Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.
А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.
Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.
Только после этого можно прессовать.
После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.
Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.
Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.
Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.
Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
Заключение
Несмотря на то, что электромонтаж можно произвести и без материалов, о которых сегодня шла речь, обжимка проводов повышает качество соединений и добавляет безопасности. А значит не стоит экономить на приобретении подобных изделий и игнорировать их использование.
Надеемся, что сегодняшняя информация была полезна читателю. Мы будем рады ответить на возникшие вопросы в обсуждении ниже. Пишите, спрашивайте или делитесь собственным опытом использования наконечников для кабелей в процессе электромонтажных работ.
Напоследок предлагаем к просмотру интересное и поучительное видео по теме:
