Проект теплового водяного пола: Необходимые данные для составления проекта

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

• Простоту и скорость монтажа;
• Отсутствие необходимости в «мокрых» процессах;
• Относительно низкую стоимость;
• Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

• Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
• Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
• Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

• Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
• Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
• Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

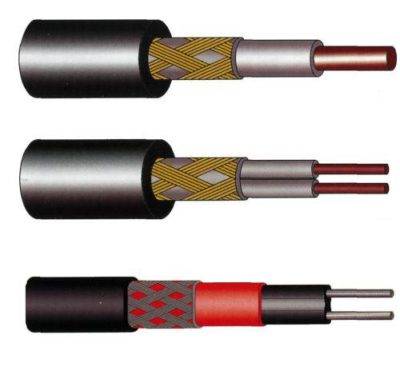

Одножильный резистивный, двужильный резистивный и саморегулирующийся кабели для теплого пола (сверху вниз)

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Для того чтобы предотвратить попадание раствора в трубку с датчиком, тщательно используют либо концевую муфту, либо тщательно изолируют конец подручными материалами

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Как правило, способ подключения термостата подробно описан в инструкции к нему. Если вы опасаетесь, что не справитесь с задачей сами, пригласите специалиста. Это обойдется совсем недорого

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.

Тестирование водяного пола

Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:

• Система полностью заполняется теплоносителем;
• Давление в контуре доводится до 5 бар;
• Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
• В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
• Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
• Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
• Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.

После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Надежное проектирование от «теплой компании»

Если Вам нужен теплый пол, обратитесь к нам. Мы профессионально спроектируем систему:

1. Проведем предпроектный осмотр дома.
2. Соберем все необходимые данные (о материалах и технологиях строительства, планировке помещений, расположении котельной установки).
3. Подберем подходящее место для коллекторного шкафа.
4. Разработаем проект теплого пола и согласуем его с Вами.
5. Рассчитаем смету.

Кроме отдельного проектирования, «Теплая Компания» осуществляет и монтаж теплых полов. Как показывает практика, такой комплексный подход снижает затраты на создание и эксплуатацию отопительной системы. Чтобы узнать точную цену проекта теплого пола для Вашего дома, позвоните нам или заполните заявку.

Выбор материалов и необходимых устройств

Прежде чем сделать теплый пол своими руками следует определиться с составом оборудования и всех элементов системы и просчитать материалы.

Состав и устройство теплого водяного пола включает в себя следующие элементы:

1. Водонагревательный котел;
2. Нагнетающий насос (может быть в составе котла);
3. Шаровые клапаны на входе котла;
4. Трубы разводки;
5. Коллектор с системой настройки и регулировки теплых полов;
6. Трубы для укладки по поверхности пола;
7. Различные фитинги для прокладки основной трассы от котла и подсоединения труб теплого пола к коллектору.

Материалом трубы для водяного теплого пола может быть как полипропилен, так и сшитый полиэтилен. Полипропиленовые трубы лучше выбрать с армированием стекловолокном, так как сам по себе полипропилен имеет существенное значение линейного расширения при нагреве. Полиэтиленовые трубы в меньшей степени подвержены расширению. Именно последние получили наибольшее распространение при компоновке поверхностных систем отопления.

Используются трубы диаметром 16-20 мм. Необходимо, чтобы труба выдерживала температуры до 95 градусов и давление в 10 Бар. Не обязательно гнаться за дорогими вариантами с кислородными защитами и дополнительными слоями. Особенно если основная задача – снизить общие затраты на установку теплых полов.

Коллектор представляет собой патрубок с целым рядом отводов (разветвитель). Он необходим для подключения нескольких контуров теплого пола к одной основной линии подачи теплой воды и забора обратной, охлажденной. При этом используются два разветвителя, которые устанавливаются в специальный коллекторный шкаф. Один – для распределения горячей воды, а второй – для сбора обратной, остывшей воды. Именно в составе коллектора размещаются все необходимые элементы настройки теплых полов: клапаны, регулировщики расхода, воздухоотводчики и системы аварийного слива.

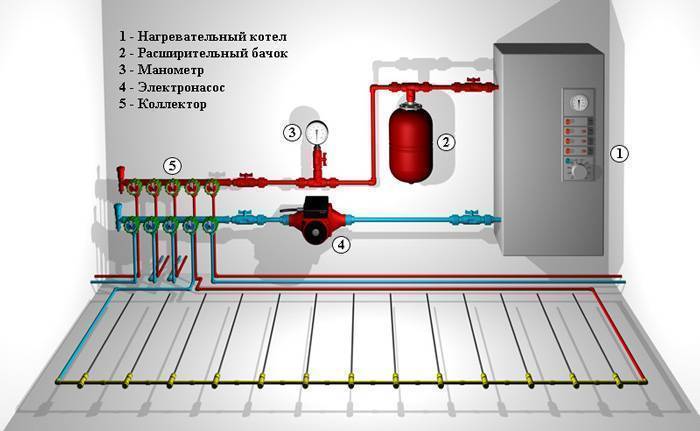

Схема-пример подключения водяного теплого пола

Измеряем габаритные размеры дома и помещений

Следующий шаг – замеры габаритных размеров всех помещений, где предполагается устройство тёплых полов.

Уточнение. Дальше я буду подразумевать, что готового проекта дома нет и приходится всё мерить рулеткой самому. Если у вас есть проектная документация, просто берёте данные с неё.

На эскизе указать все собранные данные. Результат, к примеру, для моего дома выглядит так (если картинка мелкая, кликните на неё):

Это план моего дома. На нём, как видно, указаны габаритные размеры дома, площади помещений, помещения названы (название особого значения не имеет, просто при расчётах нужно будет их друг от друга отличать), размеры окон и дверей, положение дома относительно сторон света, регион строительства.

Внутренние перегородки и размеры внутренних дверей в расчёт брать не нужно, потому что они не влияют на теплопотери здания, ведь за каждой внутренней перегородкой тоже отапливаемое помещение.

На эскизе также показано место расположения котла (красный квадрат в углу кухни). От котла проходят подающая и обратная трубы – до коллекторного шкафа (оранжевый прямоугольник в углу прихожей). В гидравлическом расчёте нужна будет длина этих трубопроводов. Коллекторный шкаф не совсем в середине дома, как это желательно, но близко к ней, это самое подходящее место для него, ничего не поделаешь.

Я не показал никакого оборудования и мебели, «привязанных» к одному какому-то месту. В моём доме такой мебели нет, а под плитой в кухне и под ванной в санузле тёплый пол делаем, о причине этого написано в первой статье про проект водяного тёплого пола (найти там легко — выделено зелёным).

Такой эскиз нужно делать всегда перед тем, как приступить к расчёту теплопотерь и мощности тёплых полов.

Устройство основания под тёплый пол.

Тёплый пол нужно устанавливать на прочном основании. Например, на плите из бетона. Тогда толщина «общего» слоя пола не превысит 8 см. При укладке пола прямо на грунт, требуется его максимально выровнять и как можно лучше утеплить. Толщина утеплителя будет зависеть от погодных условий района и конкретного местоположения. В том случае, если тёплый пол будет укладываться над подвальным помещением, либо на этажах выше первого, толщина утеплителя будет самой минимальной. Около 3 см.

Утепление и гидроизоляция.

Вместо плотной полиэтиленовой плёнки можно использовать рубероид. От рулона плёнки или рубероида отрезают куски по длине помещения и укладывают с нахлёстом друг на друга (нахлёст около 20см.) Так же гидроизоляцию надо обязательно завернуть на стены.

Поверх выложенной гидроизоляции кладётся утеплитель, который служит для удержания тепла в помещении. Из множества вариантов, которые могут предложить современные производители, профессионалы советуют выбирать из двух вариантов:

1. Экструдированный пенополистирол. Обладает всеми необходимыми преимуществами. У него пониженная теплопроводность, повышенная влагостойкость. Так же он весьма износоустойчив.
2. Пенополистирол в виде профильных матов. Главная особенность этого вида утеплителя — поверхность с выступами. Это позволяет легче производить укладку труб. Шаг выступов в этом утеплителе 5 см. Главный недостаток — повышенная стоимость по сравнению с ЭППС.

При выборе толщины слоя утеплителя следует учесть несколько важных условий.

• При укладке утеплителя прямо на грунт его толщина обязана быть не меньше 10 см. Так же можно рассмотреть вариант двухуровневой укладки. Два слоя утеплителя по 5 см. толщиной.
• При выкладке утеплителя в помещении под которым расположен подвал, слой от 5 см.
• При укладке на все последующие этажи его толщина возможна до 3 см.

Для крепления утеплителя потребуются дюбели-зонтики, либо тарельчатые дюбели. Для крепления труб необходимы гарпун-скобы.

Порядок действий выкладки утеплителя:

1. Выровнять поверхность где будет лежать теплоизоляция. Это лучше сделать при помощи песка или черновой стяжки.
2. Укладка кусков гидроизоляции. Швы надо проклеить скотчем.
3. Непосредственно выкладка плит утеплителя стык в стык. (маркированная сторона должна оказаться наверху)
4. Швы между плитами надо так же проклеить скотчем.
5. Закрепить утеплитель дюбелями.

Если вы укладываете утеплитель в два слоя, следует соблюдать принцип кирпичной кладки. Швы верхнего и нижнего слоёв не должны совпадать.

Проект — зачем он нужен?

Теплотехника — точная наука. Правильное решение — заказать у специалиста проект системы водяного отопления. Если вы приобретаете большую часть оборудования в одном месте, приличная компания выполнит его бесплатно. Если же заказывать проект отдельно, обойдётся он от 2000 рублей и выше.

Проектировщик точно рассчитает все теплопотери вашего дома, составит рациональную схему коммуникаций, подберёт соответствующее оборудование. В схеме будут заложены все необходимые решения для создания необходимого теплового комфорта и экономного расходования топлива. Квалифицированный инженер сможет обеспечить наилучшее сочетание показателей уют/экономичность/цена.

В части тёплого пола в проекте не придётся думать, как уложить теплый водяной пол: будут детально отражены схемы укладки и подключения трубопроводов с указанием необходимых геометрических размеров, спецификация материалов.

Если всё же работать без проекта, следует понимать несколько основных моментов.

Состав проекта

• 1. Общие данные Индивидуальный жилой дом
• 2. Общие данные (продолжение) Индивидуальный жилой дом
• 3. Отопление. План цокольного этажа Система отопления
• 4. Отопление. План 1-ого этажа Система отопления
• 5. Отопление. План 2-ого этажа Система отопления
• 6. Отопление. Аксонометрическая схема Система отопления
• План цокольного этажа Теплый пол
• План 1 этажа Теплый пол
• План 2 этажа Теплый пол
• Аксонометрическая схема Теплый пол
• Принципиальная схема Теплый пункт
• ИТП Спецификация
• ИТП Спецификация (продолжение)
• План цокольного этажа Водоснабжение
• План 1 этажа Водоснабжение
• План 2 этажа Водоснабжение
• Аксонометрия Водоснабжение
• План цокольного этажа Канализация
• План 1 этажа Канализация
• План 2 этажа Канализация

Какие документы должны быть

Итак, после проведения всех расчетов, а также составления описаний и схем укладки, на руках должны быть следующие документы:

• План системы отопления;
• Список всего необходимого оборудования и всех материалов.

3D-модель плана системы отопления с указанием системы теплого пола

Сам план должен содержать следующие данные:

• Места установки и размеры радиаторов отопления;
• Схема расположения труб, на которой должны быть указаны их диаметры и длины всех прямых участков;
• Схема укладки труб, на которой должны быть указаны расстояния между трубами, температуры теплоносителя в каждой трубе, а также длины всех контуров и диаметры труб в них (все это можно указать и в предыдущей схеме);
• Некоторые данные по мощности, которая требуется для отопления каждого отдельного помещения (то есть мощность одного радиатора и их расположение);
• Некоторая информация по настройке автоматики.

Примерный план системы теплого пола с указанием некоторых данных

Нужно заметить, что все такие данные можно выяснить и самому, а также на основе их произвести тепловой расчет водяного пола. Однако в случае ошибки придется или что-то доделывать или переделывать.

Монтаж теплого пола на бетонное основание

После расчета теплого пола и составления схемы укладки приобретаем материалы, оборудование, инструмент и приступаем к монтажу системы.

Сборка теплых полов выполняется на бетон, уложенные на бетонное основание полистирольные плиты и деревянный каркас, смонтированный на бетонном основании.

Распределительный коллектор теплого пола

Коллектор, распределяющий горячий водяной поток по схемам теплых водяных полов, устанавливается в технической комнате либо в распределительном шкафу, в которые подается горячая вода из источника тепла.

Коллектор выполняется в виде двух цилиндров из нержавеющей стали, заваренных с двух сторон. Один из цилиндров через приваренные патрубки принимает от источника тепла и распределяет горячую воду по обогревательным контурам, другой цилиндр собирает охлажденную воду из контуров и возвращает источнику тепла.

Процесс циркуляции воды по контурам отопления осуществляется с помощью циркуляционного насоса, клапанов, вентилей и термостата коллекторной группы.

Кроме распределительных функций коллектор теплового пола через термостатический клапан регулирует температуру воды, подающуюся в контуры обогрева, а при помощи электропривода и клапанов коллекторной группы регулирует напор потоков горячей воды в отопительных контурах.

Схема подключения водяного теплого пола

Бетонный пол

Перед сборкой теплого пола выравниваем бетонное основание с помощью наливного пола. Если поверхность бетонного основания имеет дефекты, которые нельзя устранить наливным полом, выполняем бетонную стяжку. По высохшей стяжке приступаем к сборке теплых полов по схеме проекта.

1. По периметру пола выставляем кромочную изоляцию из демпферной ленты и крепим ее к стенам комнаты. Высота ленты перекрывает толщину комплекта теплого пола, включающего слой утеплителя, шланги теплоносителя и армированную стяжку.
2. На бетонное основание укладываем фольгированную подложку для сохранения тепла от водяного пола в утеплителе и бетонной стяжке, и для защиты утеплителя от влаги бетона. Подложка укладывается слоем фольги в сторону напольного покрытия, стыки рядов подложки соединяются фольгированным скотчем.
3. На уложенную изоляцию выполняется монтаж плит утеплителя толщиной 50 мм. Ряды утеплителя укладывается со смещением, чтобы стыки плит не совпадали и создавали единый плотный настил. Слой панелей закрывается пароизоляционной пленкой.
4. На плиты утеплителя монтируется арматурная сетка с клеткой 10 на 10 см или 15 на 15 см. Сетка фиксируется на скобах упорах, установленных через 50 см друг от друга по всей площади пола. Упоры по высоте рассчитаны на монтаж двух сеток: под водяным теплым полом и над ним.
5. Монтаж трубы начинаем с присоединения к выходному патрубку коллектора, а далее, по смонтированной сетке укладываем водяной пол по проектной схеме, закрепляя к сетке стягивающими хомутами. Трубы закрепляем с небольшой слабиной, учитывающей изменение размера трубы от колебаний температуры теплоносителя. При укладке трубы по схеме улитка учитываем обратный ход трубы, чтобы выдержать расстояние между трубами 10 или 15 см. По этой схеме прогрев пола у стен более интенсивен. Если одного контура для комнаты недостаточно, разбиваем площадь пола на два контура с одинаковой длиной труб теплоносителя, которые предварительно учитываем в проекте. По окончании укладки трубы второй конец подсоединяем к входному патрубку коллекторной группы.
6. Над уложенной трубой теплоносителя монтируем вторую армированную сетку для придания заливаемой стяжке прочности, чтобы во время эксплуатации пола стяжка не растрескалась.
7. Перед заливкой стяжки смонтированный водяной пол испытываем на герметичность и работоспособность, выполняя опрессовку системы с помощью воздуха. Подачу воздуха в систему выполняем с помощью воздушного компрессора и создается давление 4 бара на весь период испытаний. При нарушении герметичности воздух из системы уходит и давление падает.

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

• Простоту и скорость монтажа;
• Отсутствие необходимости в «мокрых» процессах;
• Относительно низкую стоимость;
• Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

• Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
• Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
• Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

• Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
• Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
• Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.
