Можно ли ливневую канализацию соединить с дренажем

Дренажная и ливневая канализация

Ливневая канализация служит для сбора и водоотведения атмосферных осадков с кровли здания и защищает поверхность отмостки здания от попадания влаги на поверхность фундамента. Основной задачей дренажной системы является дренирование или осушение индивидуального участка от лишней воды.

Устройство ливневой канализации

Некоторые застройщики, в целях экономии денежных средств и материальных ресурсов, пытаются объединить эти две системы в одно. Делать такое объединение категорически запрещается, так как при выпадении сильных атмосферных осадков дренажная и ливневая системы быстро переполняются, и может произойти подтопление постройки.

Для чего нужны дренажная и ливневая канализации

Основная задача «ливневки» (т.е. ливневой системы) – это собирать с помощью соединенных между собой желобов и труб, воду с крыши – дождевую или талую. Ливневка состоит из двух частей – наружной (желоба под крышей) и подземной (приемники и трубы, отводящие воду от дома) В ту часть, которая находится в земле, попадает вода с крыши и отмостки, а далее выводится с участка.

Дренажная канализация нужна для того, чтобы собирать лишнюю воду из грунта, т.е. осушать его. Основная задача дренажа – не допустить повышение уровня грунтовых вод, предотвратить затопление участка.

Так как обе системы предусматривают выведение воды в специальные накопители, то объединенная схема работы дренажа и ливневки выглядит очень привлекательной в плане функциональности и экономии. Собранную воду можно использовать для технических целей, например для полива.

Комбинация ливневой и дренажной канализаций

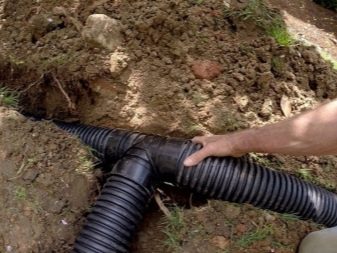

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Назначение дренажной и ливневой канализации

Ливневая канализация отводит дождевую и талую воду с участка Ливнёвка собирает талые и дождевые воды в желоба и лотки-дождеприёмники, затем по трубопроводу отводит воду в колодцы. Она соединяет в одно целое наружную систему водосбора и подземную разводку.

Для осушения заболоченных участков используется дренаж, который не позволяет подняться уровню грунтовых вод, отводя их с помощью перфорированных по длине труб в каптажные колодцы. Учитывая общую направленность проблемы — отвод лишней воды, — совмещают схемы водоотведения, чтобы впоследствии грамотно использовать природные ресурсы, направив техническую воду, например, на полив сада или цветника.

Совместное использование траншеи не означает объединение схем. Дренаж и ливнёвка в одной трубе перегрузит перфорированные дрены в пиковом режиме, что не позволит вовремя вывести грунтовые воды и вызовет подтопление участка.

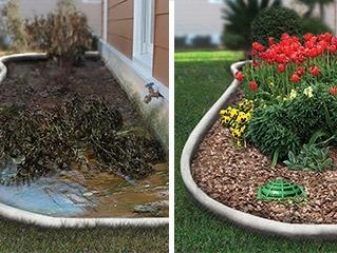

Дренажная система предотвращает подтопление участка, забирая лишние грунтовые воды

Дренажная разводка может быть только закрытой, так как она закладывается под землёй. Несколько условий, определяющих необходимость её монтажа:

• водоносный слой залегает близко к поверхности;
• по характеристикам грунт представляет собой глину или суглинок;
• участок располагается в зоне частых паводков;
• отметка фундамента располагается ниже уровня земли;
• строительство планируется в низине.

• трубы из геотекстиля с перфорацией (дрены), служащие для сбора «лишней» жидкости;
• отстойники пескоуловители;
• трубопровод из пластиковых, асбоцементных или керамических труб для отвода собранной воды;
• смотровые колодцы.

Как устроена и выглядит на схемах и картинках система дренажа, обустроенная своими руками?

Дренажная система прокладывается вокруг дома или по периметру земельного участка и может быть двух типов:

1. Открытая, состоящая из сети прорытых канав и служащая для осушения почвы в сезон паводков и выпадения осадков.
2. Закрытая, заглублённая в землю, с расположенными на дне траншеи дренирующими элементами, которая служит для отведения грунтовых вод. В качестве дренажных приспособлений в такой системе могут применяться:
   • водопроницаемые засыпки;
   • лотки для собирания воды с отверстиями или без них;
   • специальные дренажные трубы.

Для самостоятельного монтажа системы осушения применяют пластиковые трубы (дрены) с перфорацией — небольшими отверстиями, обеспечивающими попадание влаги в магистраль непосредственно из почвы. Дрены укладывают на слой дренажа в траншею, размер которой должен превышать диаметр трубы примерно на 40 см.

Для дополнительной защиты магистрали от засорения, предотвращения заиливания труб и увеличения срока их службы используют дрены, обёрнутые полотном из геотекстиля либо кокосовым волокном. Последние пользуются особой популярностью благодаря своим высоким защитным и эксплуатационным свойствам.

Трубы располагают под уклоном, обеспечивая стекание вод либо в специальный сборник (для стоков — в фильтрационный колодец или септик), либо в водоём за пределами участка.

Дренажная траншея открытого типа:

Один из вариантов открытого дренажа в окончательном виде:

Укладка труб дренажа закрытого типа:

Вариант схемы расположения закрытого дренажа:

Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине канава также должна иметь уклон для произвольного течения воды.

Сделать закрытый траншейный дренаж своими руками можно по следующей схеме:

1. По периметру основания дома роют траншею шириной около 30 см, глубина должна быть немного ниже подошвы фундамента.
2. На дно насыпают песок слоем до 10 см, обеспечивая уклон.
3. Песок застилают геологическим текстилем, фиксируя на стенках траншеи.
4. Поверх насыпают гравий слоем 10 см.
5. Далее укладывают дренажные трубы. В них просверлено много отверстий, благодаря которым в трубу будет просачиваться вода, и направляться в специально подготовленные места. Трубы должны иметь уклон 1 см на погонный метр.
6. Трубы засыпают гравием, слой которого над трубой может достигать 10 см.
7. Гравий закрывают геотекстилем, концы которого сшивают.
8. Конец дренажной трубы следует отвести от основания дома на расстояние не меньше 5 м.
9. Дренажная система заканчивается водоприемником, в качестве которого может выступать искусственный или естественный водоем.

Гидроизоляция фундамента

Гидроизоляционные работы защищают основание дома не только от грунтовых вод, но и от почвенной влаги. Гидроизоляция может быть горизонтальной и вертикальной. В первом случае защиту получает верхняя часть основания в местах соприкосновения со стенами. Во втором — боковые поверхности фундамента.

https://youtube.com/watch?v=a-26-EskN90

Для гидроизоляции вертикального типа можно использовать несколько вариантов:

• Защитить фундамент слоем цементно-песчаного раствора.
• Создать изоляцию с помощью битумной мастики.
• Уложить несколько слоев рубероида или толи.

Что сделать, чтобы их соединить?

Чтобы правильно установить две системы в одной траншее, необходимо заранее создать проект, в котором будут отмечены все моменты, которые касаются привязки к участку и синхронной работы колодцев, чтобы дренаж и ливнёвая система исправно выполняли свою работу не только в обычном режиме, но и при больших перегрузках, во время обильных дождей и паводков.

Обе системы закладываются в одну траншею. Стоки выводятся в один дренажный колодец с помощью узлового тройника, который объединяет поверхностные потоки дождевой воды с отводом грунтовых вод. То есть через узловой тройник осадочные и грунтовые воды будут поступать в дренажный колодец.

Проложенные по всему участку дренажные трубы собирают воду, дальше она собирается в колодце, после чего откачивается насосом за территорию участка. Вода в ливнёвой системе стекает в коллектор, из которого, через дренажный колодец, попадает в основную систему труб, которая находится в одной траншее с дренажём, но отдельно друг от друга.

Далее по основным каналам вода поступает в перепускной колодец, откуда, как в случае с дренажным колодцем, откачивается насосом.

Чтобы дренаж не засорялся и не заиливался, необходимо производить профилактический осмотр системы. Регулярная чистка гарантирует стабильную и исправную работу дренажной и ливнёвой канализации.

При монтаже нужно учитывать следующие моменты:

• Установка дренажной системы требует финансовых затрат. Если спустя время возникнут какие-то проблемы в работе, то на восстановление можно потратиться не меньше, чем на установку новой. Поэтому стоит доверить это дело профессионалам.
• Во время паводков обе системы, как правило, перегружены. Поскольку они собирают воду из разных источников, дрены, для каждой системы, следует прокладывать по отдельности и на разной глубине. Колодец же можно использовать общий.
• Выкапывать траншею с учётом того, что дно ямы засыпается щебнем и песком.
• Вода, которая собирается в накопитель, обычно применяется для полива грядок либо технических нужд, или же откачивается в водоёмы и просто подальше от участка, который необходимо уберечь от подтопления.
• Если в траншее магистральные трубы и дрены устанавливаются по горизонтали, то их укладывают параллельно, на незначительном расстоянии, чтобы в случае повреждения магистрали, вода не из неё не попала в дренажную систему и не перегружала её.

Трубы закладываются с уклоном, в соответствии со СНиП для разных сечений. Например, для диаметра 200, уклон составляет 0,7 см, для трубы диаметром 160 – 0,8 см, для 110 – 2 см, и для диаметра 50 – 3 см.

Совместить в одной траншее системы дренажной и ливнёвой канализации будет выгодным решением, так как это не только поможет уберечь участок от подтопления, но и позволит значительно упростить задачу при монтаже и сэкономить при покупке дополнительных элементов.

Таким образом можно защитить фундамент от пагубного влияния влаги с последующим разрушением, а также сэкономить деньги на приобретение гидроизоляции и обустройстве двух систем по отдельности, тем самым потратить значительно меньше времени на монтаж.

Теперь мы знаем, что из себя представляют ливнёвая и дренажная системы водоотводов, разобрались, какие трубы лучше всего применить при монтаже, для чего нужны эти две системы, из каких элементов состоят, и как правильно их скомбинировать в одной траншее.

Как устроена ливневая (дождевая) канализация

Ливневая канализация бывает двух типов:

1. Открытая — состоит из желобов (лотков), уложенных у самой поверхности земли, и решёток, их закрывающих сверху. Вода собирается с крыш, тротуаров, площадок и выводится в канаву или яму. Такой вид ливнёвки устанавливается в парках, вдоль дорог, на дачах и в сельской местности, застроенной одно-двухэтажными домами.

   Ливнёвка открытого типа состоит из лотков и решёток над ними

2. Закрытая ливнёвка — это сложная система, проходит она под землёй, ниже глубины промерзания, в неё могут собираться воды в том числе из открытой системы. Такая канализация состоит из:
3. систем задержания крупного мусора и песка;
4. проводящих воду труб;
5. колодцев для ремонта и прочистки;
6. приёмного коллектора.

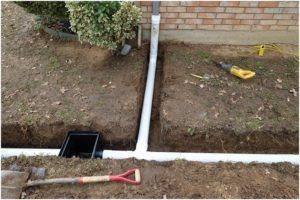

   В ливнёвку закрытого типа поступает вода с крыши, а также из лотков вдоль дороги

Закрытая ливневая канализация обычно сооружается на территориях городов: на АЗС, стоянках, у торговых комплексов и на промышленных предприятиях, а также в коттеджных посёлках, фермерских хозяйствах, санаториях, домах отдыха и пр. Трубы в закрытой системе выполняют роль основной магистрали, по которой вода отводится в накопительную ёмкость — коллектор (вода из него может использоваться для мойки машин, полива газонов и т. п.) или в реку, пруд, овраг, за пределы города, участка.

Уход и правила по эксплуатации

Обе системы требуют регулярной проверки и очистки от ила, песка, глины и прочего мусора. Требуются сезонные осмотры – в конце осени, когда сезон дождей заканчивается и в конце зимы, чтобы убедиться, что водопропускная способность не нарушена. Несмотря на различные фильтры, пескоуловители и сеточки для мусора, грязь все равно проникает внутрь. Они находятся везде: в трубах, желобах и в колодцах. При отсутствии ухода, система просто засорится и перестанет функционировать.

Своевременная чистка труб дренажной и ливневой системы водоотведения на даче позволит избежать многих проблем Источник dp32.ru

Чтобы очистить трубу достаточно включить насос на максимальную мощность и прогнать по трубам обычную воду из шланга, она соберет всю грязь и принесет в колодец. В желоба можно налить воды и она также соберет всю грязь и далее пойдет по вертикальным трубам. Чем сильнее будет напор, тем больше грязи и мусора уйдет.

Уже в насосе всю воду выкачивают еще более мощным насосом или илососом, когда вся вода кончится, необходимо будет почистить стенки. Чаще всего этим заканчивается промывка, но если за системой долго не ухаживали, бывает так, что приходится вручную, с помощью скребка очищать стенки и дно колодца. Поэтому регулярная очистка необходима для того, чтобы обе системы работали стабильно.

Уход и правила по эксплуатации

Обе системы требуют регулярной проверки и очистки от ила, песка, глины и прочего мусора. Требуются сезонные осмотры – в конце осени, когда сезон дождей заканчивается и в конце зимы, чтобы убедиться, что водопропускная способность не нарушена. Несмотря на различные фильтры, пескоуловители и сеточки для мусора, грязь все равно проникает внутрь. Они находятся везде: в трубах, желобах и в колодцах. При отсутствии ухода, система просто засорится и перестанет функционировать.

Своевременная чистка труб дренажной и ливневой системы водоотведения на даче позволит избежать многих проблем Источник dp32.ru

Чтобы очистить трубу достаточно включить насос на максимальную мощность и прогнать по трубам обычную воду из шланга, она соберет всю грязь и принесет в колодец. В желоба можно налить воды и она также соберет всю грязь и далее пойдет по вертикальным трубам. Чем сильнее будет напор, тем больше грязи и мусора уйдет.

Уже в насосе всю воду выкачивают еще более мощным насосом или илососом, когда вся вода кончится, необходимо будет почистить стенки. Чаще всего этим заканчивается промывка, но если за системой долго не ухаживали, бывает так, что приходится вручную, с помощью скребка очищать стенки и дно колодца. Поэтому регулярная очистка необходима для того, чтобы обе системы работали стабильно.

Требования к монтажу

При монтаже дренажной траншеи, главное, учесть глубину залегания грунтовых вод. В сезон подтопления она поднимается на 10-15 см. Если соблюдать все правила и рекомендации, то можно обеспечить бесперебойную работу дренажа. На участках возле водоемов уровень подземных источников выше.

В зависимости от этого дренажная система бывает:

1. Поверхностная, если трубы установлены на расстоянии 300-400 см.
2. Глубинная — до 3 метров.

При установке дренажной траншеи под постройкой, ее расстояние от нижней части фундамента должно быть не менее 1,3 метров, иначе при отмерзании почвы или подтоплении, вода будет разрушать фундамент. Для садовых участков данный показатель достигает 150 см.

Также следует учесть:

1. При сооружении ливневок глубина канавы должна быть около 15 см.
2. Чтобы снизить уровень влаги почвы при посадке растений, кустарников, дренаж закладывается на глубине 40-60 см, деревьев – до 1,3 м.
3. Монтаж коллекторов осуществляется в низинах, чтобы вода беспрепятственно туда стекала.
4. Дренажные колодца необходимо устанавливать в метах поворотов труб, а также через каждые 15-20 м.
5. Трубы устанавливаются под уклоном 2 см и более для глинистой почвы, и 3 см – для песчаной.
6. Для отвода поверхностных вод трубы закладываются на глубину до 1 м.

Чем более рыхлая почва, тем меньше она промерзает.

При подсчете глубины можно руководствоваться следующим правилом: если устанавливаются трубы диаметром до 500 мм, то от глубины промерзания почвы отступают 300 мм, если диаметр более 500 мм, то от данного показателя отнимают 500 мм.

Нельзя совмещать подземный дренаж и ливневку, т.к. при сильных дождях система может не выдержать. Если это не учесть, то при сильных дождях или таянии снега,  вода не сможет равномерно распределяться по системе, и вернется обратно в дренаж.

Если он будет переполнен, это приведет к:

• размыванию поверхностных вод,
• разрушению отместки,
• повреждению фундамента и пр.

Назначение дренажной и ливневой канализации

Ливневая канализация отводит дождевую и талую воду с участка

Ливнёвка собирает талые и дождевые воды в желоба и лотки-дождеприёмники, затем по трубопроводу отводит воду в колодцы. Она соединяет в одно целое наружную систему водосбора и подземную разводку.

Для осушения заболоченных участков используется дренаж, который не позволяет подняться уровню грунтовых вод, отводя их с помощью перфорированных по длине труб в каптажные колодцы. Учитывая общую направленность проблемы отвод лишней воды, совмещают схемы водоотведения, чтобы впоследствии грамотно использовать природные ресурсы, направив техническую воду, например, на полив сада или цветника.

Совместное использование траншеи не означает объединение схем. Дренаж и ливнёвка в одной трубе перегрузит перфорированные дрены в пиковом режиме, что не позволит вовремя вывести грунтовые воды и вызовет подтопление участка.

Дренажная система предотвращает подтопление участка, забирая лишние грунтовые воды

Дренажная разводка может быть только закрытой, так как она закладывается под землёй. Несколько условий, определяющих необходимость её монтажа:

• водоносный слой залегает близко к поверхности,
• по характеристикам грунт представляет собой глину или суглинок,
• участок располагается в зоне частых паводков,
• отметка фундамента располагается ниже уровня земли,
• строительство планируется в низине.

• трубы из геотекстиля с перфорацией (дрены), служащие для сбора «лишней» жидкости,
• отстойники пескоуловители,
• трубопровод из пластиковых, асбоцементных или керамических труб для отвода собранной воды,
• смотровые колодцы.

Правила установки двойной системы

Можно совместить ливневку и дренаж в одной траншее, но на разной глубине

Перед монтажом выполняются проектные работы с топографической съёмкой местности. Рассчитывается пропускная способность для трубопроводов, которая должна обеспечить отвод воды в режиме перегрузки.

При закладке необходимо следовать следующим рекомендациям:

• Обустройство дренажей требует значительных вложений. Ошибочные расчёты приведут к дополнительным расходам. Восстановить неработающую систему довольно сложно, легче проложить новую.
• Совмещение ливнёвки и дренажа в одной траншее допустимо, но располагаются они на разной глубине. Колодец для сбора воды может быть общим.
• Глубина канавы выполняется с учётом слоя из щебня и песка, которые должны обеспечить лучшую фильтрацию воды.
• Перфорированные дрены укладывают ниже ливневого трубопровода.
• Располагают трубы на некотором расстоянии друг от друга. Это предохраняет дренажную систему от перегрузки в случае повреждения ливнёвки.
• Максимальная глубина укладки коллектора диаметром 700 мм составляет 120 см.

Что должен содержать проект?

В первую очередь возведению дренажа должна предшествовать предварительная разработка проекта всей системы. Схематическое сооружение создают, отталкиваясь от инженерных гидрологических наблюдений в границах рассматриваемого участка. Подобный этап требуется ради подробного описания фундаментальных характеристик будущей дренажной системы.

Получается, что теоретически в проекте обязательно должны присутствовать следующие параметры:

• детальное изображение укладки дренажных труб (отдельно поверхностных систем и глубинных аналогов);
• расчётные нюансы дрен (сечение, уклон, зоны устьевой части, глубина закладки и смежное расстояние);
• параметры незаменимых элементов дренажной системы (колодец, крепежи, соединительные составляющие);
• полный список необходимых материалов или инструментов, которые необходимы для профессионального монтажа конструкции.

В конечном варианте подготовленная схема дренажа существенно поможет произвести точный расчёт используемых строительных материалов, продумать смету и одобрить проект в госучреждениях по всем нормам.

Технология, как правильно делается дренаж для канализации на дачной и садовой территории

Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.

Что нужно, чтобы ставить?

Для самостоятельного обустройства дренажной системы понадобятся:

• дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
• песок с размером частиц 1-1,5 мм;
• гравийная засыпка с величиной фракций материала 20-40 мм;
• геотекстиль.

Как закладывать в канаву, устанавливать и соединять для отвода воды?

Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:

1. Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
2. Определяют направление прокладки дрены и места установки сборников жидкости.
3. Производят разметку на участке.
4. Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.
5. На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.
6. Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
7. Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
8. Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
9. Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
10. Все соединения проверяют на наличие утечек.
11. После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
12. Засыпают грунтом и закапывают, так как работы закончены.

Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.

Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.

Как ее установить и правильно закопать рассказано далее. Для её сооружения:

1. вырывают траншею необходимой ширины глубиной 1-1,5 м;
2. дно покрывают слоем песка толщиной 10 см;
3. сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
4. на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
5. покрывают на 10 см слоем щебня;
6. застилают геополотном;
7. укладывают слой грунта.

Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.

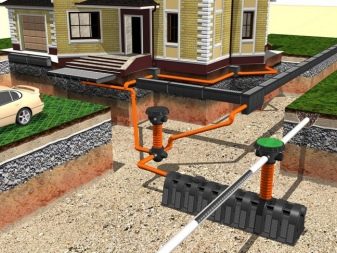

Элементы системы отвода дождевых вод от дома

Полноценной считается система, которая включает в себя кровельный, поверхностный и дренажный сбор осадков.

Кровельная система сбора воды складывается из желобов по краю крыши, вертикальных труб, расположенных обычно по углам зданий и выпускных воронок. Системы водостока с круглым сечением устанавливаются на многоэтажных жилых домах или промышленных зданиях, поскольку они имеют бóльшую пропускную способность.

Трубы с прямоугольным сечением устанавливают на небольших зданиях. Материалом для производства труб обычно служит пластик или оцинкованный металл – долговечный, практичный и легкий

При установке кровельной системы важно прочно укрепить все элементы во избежание шума во время прохождения воды

Имеет значение также и вид крыши – скатная или плоская. Если скатная крыша не требует дополнительных устройств, то для плоской крыши, а также открытых балконов и террас, может понадобиться обустройство внутреннего водостока.

Поверхностная система не требует большого объема земляных работ: в неглубокие траншеи выкладываются дождевые лотки, которые накрываются защитными решетками. Место точки сбора воды, размеры лотков и количество траншей специалисты высчитывают с учетом рельефа местности и среднего количества осадков на данной территории.

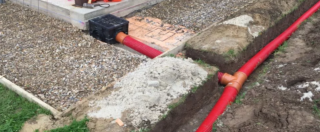

Глубинный дренаж является наиболее распространённым вариантом обустройства системы управления дождевыми водами. Требует большого объема земляных работ – траншеи должны быть около 80 см. в глубину. На слой щебня и прочного геосинтетического полотна в траншеи укладываются трубы с перфорацией

Обратите внимание, что применение геосинтетического полотна является рекомендованным при монтаже в глинистую или суглинистую почву. Укладка в песчаную почву в таком полотне не нуждается

Эта система водоотвода особенно важна для зданий, которые имеют подвал, цокольный этаж при высоком уровне грунтовых вод. Хотя дождевые воды будут собираться этой дренажной системой лишь в течении сезона дождей (весной и осенью), ее отсутствие может нанести серьезный урон фундаменту и придомовой территории.

Кроме вышеупомянутых систем дренажа, существует еще несколько, менее распространённых, например, засыпной дренаж или пластовый.

Пластовый дренаж применяется для многоквартирных домов, подземных переходов и промышленных комплексов. Засыпная система водоотведения применяется на небольших участках, на которых сложно или невозможно установить открытый дренаж. Перед его обустройством следует знать, что последующий осмотр земляных траншей, их обслуживание провести будет невозможно, поскольку после укладки в траншею геополотна, щебня и труб, все накрывается слоем дерна для более привлекательного вида.

Конструктивные особенности

Дренажная система была придумана достаточно давно, но с каждым годом совершенствовалась. Теперь она представляет собой сеть труб, которые находятся в почве и помогают отвести лишнюю влагу с грунта. Это актуально для дачников, особенно в тех местностях, где часто идут дожди, а зимой много снега. При помощи дренажа влага отводится с участка далеко за его пределы.

Дренажная труба, которая используется для таких задач, должна быть сделана из определенного материала, правильно уложена, чтобы иметь необходимый уклон, который будет обеспечивать сток воды в нужном направлении. Такая система укладывается при строительстве дома, на этапе подготовки фундамента и при планировке огорода. Внешние показатели таких труб отличаются от обычных, потому как верхняя часть усеяна мелкими отверстиями, через которые влага и поступает из почвы внутрь.

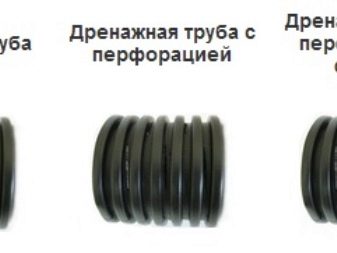

Различаются два основных вида труб:

• с перфорированными отверстиями;
• обернутые при помощи фильтрующих материалов.

В зависимости от отверстий в трубах они могут быть:

• всасывающими;
• собирательными.

Если перфорация труб полная, то отверстия в 1,3 мм расположены относительно окружности трубы через каждые 60 градусов, но в случае с частичной перфорацией сверху трубы есть только три отверстия. Проделываются эти дырочки в местах складок, гофр, что помогает сделать конструкцию более долговечной. Если дренажная система устанавливается неглубоко под землю, то материалы для нее могут быть однослойные с дренажем, где класс жесткости будет 2-4кН/м2.

В случае более глубокого погружения системы в грунт нужно использовать двухслойный тип изделий, которые обладают более прочными характеристиками. Такая двустенная конструкция будет иметь красный цвет с диаметром в 110 мм и длиной в 6 метров.

Занимаясь укладкой дренажа, важно соблюдать нормы и правила этого процесса. Работа начинается с создания чертежа системы, согласно СНиП которая будет располагать информацией о:

• колодцах и трубах утепления;
• уклоне дренажной системы;
• размере и диаметре труб;
• материале, который используется в качестве крепежа.

Эти данные помогают утвердить смету и проект, который утверждается на государственном уровне

Кроме СНиП, важно учитывать еще и ГОСТ 1839-80, где есть указание на то, что:

• закладка дренажных труб относительно грунтовых вод не должна превышать показатели в 70-150 см;
• траншею нужно выкапывать шириной в пределах 25-50 см;
• укладка дренажа производится под уклоном метр на 2 см;
• установка септиков помогает контролировать работу системы и количество сточных вод;
• необходима укладка утеплителя на дно траншеи;
• формирование дренажной системы, которой можно полноценно пользоваться.

Распределительная трубка дренажной системы может иметь разный внутренний диаметр – 50, 110 и 160 мм. Еще одним важным элементом в конструкции являются щелевые колпачки, которые помогают распределить поток влаги в фильтрах. Они эффективны при очистке сточных вод, на илистой территории, а также для аэрации воды воздухом. Бывают варианты с двусторонним, верхним и с нижним щелевым колпачком, которые делают из стали с диаметром 70 и 100 мм.

Производство дренажных труб не стоит на месте, и на данный момент существуют такие разновидности данных изделий:

• пластиковые;
• с фильтром из кокоса;
• хризотилцементные, они же бетонные, сделанные при помощи особого цемента и асбестового волокна.

Благодаря наличию вариантов для каждой задачи можно выбрать правильное оборудование, что обеспечивает лучший результат.

Ливневка и глубинный дренаж

Совмещать ливневку и дренаж глубинного типа нельзя. Это связано со следующими обстоятельствами:

1. Главная причина — обратное обводнение грунта. Для обеспечения дренажа используются перфорированные трубы, через отверстия которых вода достаточно свободно проходит. При объединении систем, во время обильного дождя вода способна подняться по дренажным трубам и через перфорацию увлажнить грунт, т. е. возникает риск обратного обводнения грунта.
2. Объединение систем потребует увеличения диаметра достаточно дорогостоящих дренажных труб, а это экономически не целесообразно.
3. Создание единой отводящей магистрали с самотеком воды затрудняется значительным различием в глубине залегания поверхностных и глубинных элементов систем.

Важно! В тех случаях когда необходима защита объекта от обводнения сверху и снизу должны предусматриваться обе системы, работающие независимо друг от друга

Как самому сделать из канализационной перфорированной и уложить вокруг дома?

Приобрести дрену можно в любом строительном магазине, но если в хозяйстве имеется канализационная труба из поливинилхлорида (ПВХ), её вполне можно использовать для изготовления дренажной. Для этого поверхность изделия необходимо покрыть сетью мелких круглых либо щелеобразных отверстий при помощи соответствующего инструмента:

• дрели;
• дисковой пилы.

Как правильно работать с дрелью:

1. подобрать подходящее по размеру сверло (оптимальный диаметр отверстий — 5 мм);
2. равномерно разметить поверхность трубы, определив места для сверления на расстоянии около 10 см друг от друга;
3. взять инструмент и просверлить в пластике отверстия.

Работа с дисковой пилой:

1. взять инструмент, оснащённый диском из твёрдого сплава;
2. наметить места для пропилов на поверхности трубы, распределив их равномерно и выдержав расстояние между ними примерно 10 см;
3. выполнить пропилы длиной 10-12 мм.

Готовую дрену оборачивают геотекстильным полотном.

Дренажная конструкция открытого типа

Такие системы монтируются на поверхности земли, а отвод воды производится в специальные ёмкости или канавы. Поверхностная дренажная конструкция является самым бюджетным вариантом, а её монтаж занимает меньше всего времени. Для выполнения такой системы понадобится вырыть канавы, которые должны соответствовать определённым размерам.

Важным моментом при организации дренажной канализации является уклон. Уклон такой системы должен идти от жилой постройки до сточных канав. Без соответствующего уклона вода попросту не будет передвигаться по траншеям. А также следует позаботиться о том, чтобы талая или дождевая вода, стекающая с кровли, попадала в заранее организованные траншеи по отмостке и углублениям вдоль дорожек.

Подземная система дренажа не создаст неудобств для жильцов участка

Основным минусом такого дренажа считается непрезентабельный внешний вид. Помимо этого, открытые траншеи на участке могут вызвать разного рода неудобства у жильцов дома. Поэтому специалисты рекомендуют выполнять дренажные системы, в которых присутствуют сборные лотки или проводить конструкцию под землёй.
