Совмещенная кровля: конструкция, функции, плюсы и минусы, разновидности

Инверсионная

Отличается этот тип конструкции крыши порядком расположения защитных слоев. Применяя данную модель, используют обратный порядок укладки гидроизоляции и утепляющих материалов. Здесь максимально защищена прослойка гидроизоляции от различных повреждений и воздействия агрессивной среды. Такой порядок расположения предполагает следующие этапы:

бетонная основа;
цементная стяжка;
гидроизоляционная прослойка;
дренажные составляющие;
слой утеплителя;
прослойка из геотекстиля;
регламентированная смесь песка с цементом;
тротуарная плитка.

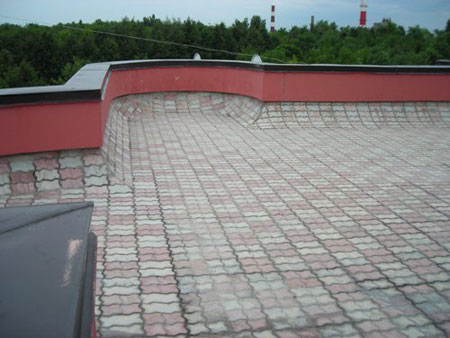

Данный тип крыш наилучшим образом подходит для устройства террас, открытых площадок и парковочных зон. Основным преимуществом этой конструкции является ее высокая прочность. Обычные крыши слишком подвержены влиянию внешней среды, а для инверсионной эта проблема угрозы не представляет.

Плюс ко всему, упрощенный способ установки данного типа крыш позволяет использовать его для уже существующих зданий, без особых усилий и сложных приготовлений. Для осуществления такой задачи достаточно демонтировать имеющиеся изоляционные покрытия и установить другие, используя заданный порядок.

Дом с плоской крышей, плюсы и минусы

На сегодняшний день существует много вариантов устройства крыши. Все из них имеют свои достоинства и недостатки. В данном случае представляется плоская кровля. У многих этот тип крыши ассоциируется с многоэтажными застройками и большими затратами ресурсов, но с применением современных технологий и материалов данный метод весьма целесообразен и крайне практичен. Основная положительная сторона плоской кровли в том, что она имеет минимальный уклон, а это значительно облегчает ее дальнейшее обслуживание и дает много возможностей для обустройства получившейся плоскости

Если вы собрались возводить дом с плоской крышей, то стоит обратить внимание на все плюсы и минусы этого типа

Особенности инверсионной плоской крыши

Инверсионный тип подразумевает многослойную конструкцию, отличительной особенностью которой является необычное устройство гидроизоляции кровли, а точнее, ее расположение. Традиционная технология требует производить укладку утеплителя поверх пароизоляции гидроизоляции. Далее для защиты теплоудерживающего слоя используют рулонный материал. Таким образом, гидроизоляция плоской традиционной крыши располагается сверху утеплителя.

Конструкция традиционной плоской крыши

плита перекрытия;
пароизоляция;
утеплитель;
гидроизоляционный ковер;
дополнительное утепление.

Конструктивное решение инверсионной плоской кровли

перекрытие;
гидроизоляционный ковер;
утеплитель из экструдированного пенополистирола;
фильтрующий материал;
слой гравия.

Альтернативный вариант предусматривает создание защиты от влаги поверх основания. Гидроизоляция инверсионной кровли укладывается на плиту перекрытия и только затем стелется утеплитель. Эта особенность предъявляет особые требования к теплоизоляции, которая должна быть устойчивой к влаге.

Совет: данная технология требует особой проверки качества гидроизоляции кровли. Для поиска недочетов и их исправления потребуется демонтировать весь кровельный пирог.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.Кровельное покрытие (завершенный вид)

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться

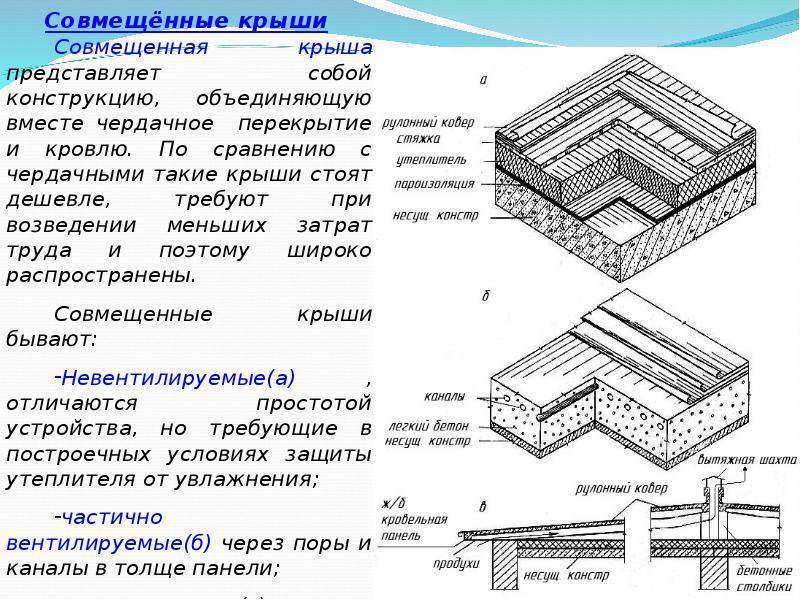

Типы совмещенной кровли

В зависимости от структуры, крыша совмещенного типа может быть:

Горизонтальная кровля

Этот тип считается невентилируемым. Существует несколько видов подобной кровли:

плоский, использующийся в частном строительстве;
обратный комбинированный, позволяющий использовать плотные утеплители;
горизонтальный обратный вид.

Сооружая совмещенные крыши горизонтального типа, особое внимание обратите на пароизоляцию, важно исключить появление конденсата. Важно запомнить: Горизонтальная крыша не защищена температурных перепадов, в дневное время она сильно нагревается, а в ночное время быстро остывает. Чтобы защитить поверхность крыши следует покрыть ее толстым слоем светлого гравия

Чтобы защитить поверхность крыши следует покрыть ее толстым слоем светлого гравия

Важно запомнить: Горизонтальная крыша не защищена температурных перепадов, в дневное время она сильно нагревается, а в ночное время быстро остывает. Чтобы защитить поверхность крыши следует покрыть ее толстым слоем светлого гравия

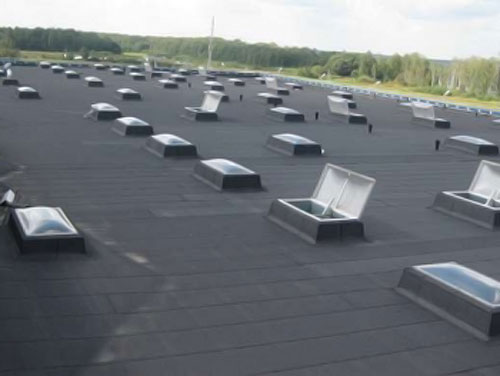

Плоская кровля

Это самый распространенный вид, его нередко используют при возведении домов частного, либо промышленного назначения. Плоская крыша состоит из:

основы;
пароизоляции (ПВХ-мембрана);
утеплителя;
крепежных частей;
гидроизоляции;
кровельного материала.

В такой крыше может быть обустроен чердак, благодаря чему здание внешне получается привлекательным. В качестве кровли не желательно пользоваться покрытием темных тонов. Утеплитель следует выбирать плитный или твердый. Нередко на плоской крыше обустраивают летние террасы, парковки, зоны отдыха.

Двухслойная кровля

Это разновидность плоской крыши, имеющей два теплоизоляционных слоя. Часто это плиты из минераловаты, которые покрываются гидроизоляцией. Нижний слой, примыкающий к основе, получается толще верхнего. Такая схема способствует надежной защите крыши от холода, снижению нагрузки, повышению срока ее эксплуатации. Двойное утепление надежно защищает крышу от теплопотерь. Конструкция двойного покрытия состоит из:

основания;
пароизоляции;
нижнего слоя теплоизоляции;
верхнего слоя теплоизоляции;
крепления;
гидроизоляции.

Инверсионная кровля

Здесь расположение гидроизоляции и утеплителя происходит в обратном порядке. Такая конструкция позволяет защитить гидроизоляцию от внешних повреждений, негативных воздействий внешней среды. Инверсионная кровля состоит из:

бетонного основания;
бетонной стяжки;
гидроизоляционной мембраны;
дренажного материала;
утеплителя;
геотекстиля;
песчано-цементной смеси;
тротуарной плитки.

Материалы для устройства инверсионной кровли

Перед началом строительных работ необходимо приготовить следующее:

Пенополистиролбетон, керамзитобетон или другой подобный материал. Этой смесью выполняют разуклонку — на основании формируют поверхность с уклоном в 1,5—5% для отведения жидкости в водосточную систему.
Цемент марки М150, песок, арматурные стержни или сетки. Этот набор необходим для изготовления стяжки, служащей основанием для гидроизоляционного ковра. Она может укладываться и сверху, если в качестве финишного покрытия решено использовать керамическую плитку или асфальтобетон.
Рулонная гидроизоляция. Для инверсионной кровли подойдут битумно-полимерные материалы (например, еврорубероид), которые укладываются в 2–3 слоя, нефтеполимерные (ПВХ и другие) и каучуковые мембраны — новейшие материалы, долговечные и устойчивые ко всем негативным факторам, укладываются в один слой. В инверсионных кровлях с растительностью применяют специальную корнестойкую рулонную гидроизоляцию.
Утеплитель, обладающий высокой прочностью и влагоустойчивостью. Данному требованию соответствует только экструзионный пенополистирол, способный без существенных деформаций выдерживать нагрузки до 50 т/м2. В отличие от пенопласта (гранулированного пенополистирола), экструзионный имеет однородную структуру.
Геотекстиль, щебень или гравий размером от 16 до 32 мм. Используются для изготовления дренажной подушки: поверх утеплителя настилается геотекстиль и затем укладывается щебень слоем не менее 50 мм. Оба материала в совокупности выступают фильтром, благодаря чему по гидроизоляционному ковру стекает чистая вода. Также геотекстиль используют как разделительный барьер между слоями, когда элементы одного могут повредить второй. Под финишное покрытие с низкой водопроницаемостью (асфальтобетон или облицованную плиткой стяжку) допускается в качестве дренажного слоя укладывать специальную мембрану — пластиковую сетку, оклеенную с двух сторон геотекстилем.
Рубероид или пергамин. Этими материалами застилают дренажную подушку, если под финишное покрытие требуется укладка стяжки или армированного бетона. Подложка не даст цементному молочку уйти из раствора и забить дренаж.
Асфальтобетон, тротуарная или керамическая плитка, почвенные составы (смесь компоста с керамзитом, перлитом или вермикулитом). Эти материалы используются в качестве кровельного покрытия в зависимости от её назначения.
Двухуровневые водосточные воронки. Осуществляют сбор жидкости одновременно с гидроизоляционного ковра и поверхности инверсионной кровли.
Оградка. Эксплуатируемая кровля согласно требованию нормативов загораживается с целью предотвращения случайного падения людей.

Инверсионные кровли: порядок монтажа

Инверсионная крыша — это конструкция, в которой кровельный пирог уложен в обратной последовательности. Современные крыши позволяют выбрать любую форму и материал. Кроме защитной, они могут нести и другие функции. Наиболее удачным примером можно считать плоские крыши, которые позволяют организовать летнюю веранду или небольшой сад.

Плоские крыши встречаются на многоэтажках советского периода, различных промышленных и хозяйственных объектах. Раньше подобное решение практически не использовалось в частном строительстве, впрочем и сейчас это утверждение остается истинным. Инверсионные кровли позволяют изменить ситуацию в этой сфере.

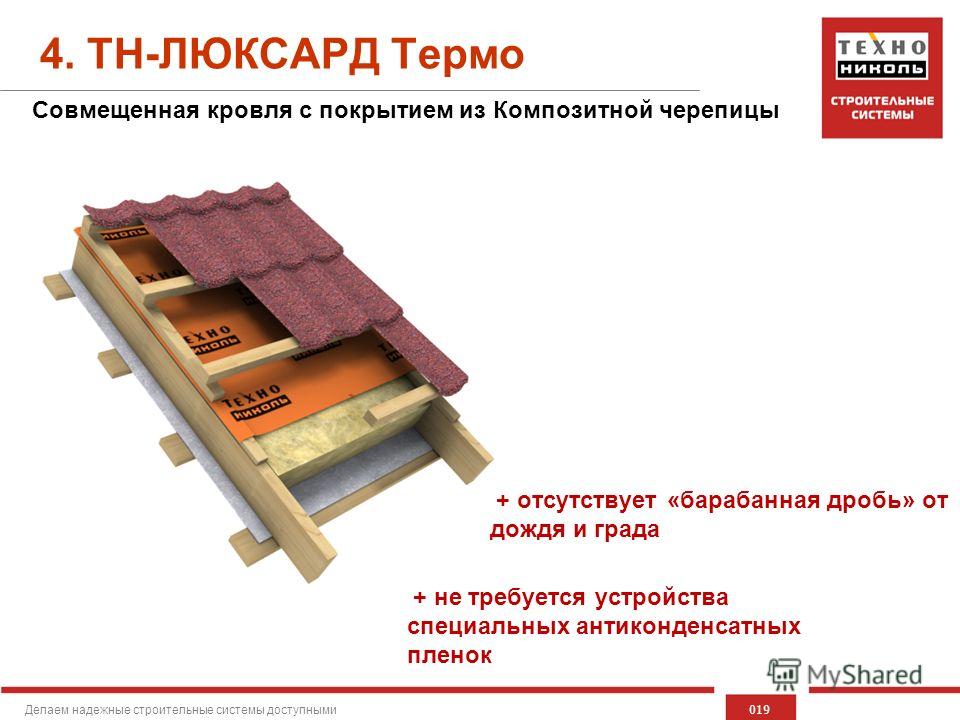

Совмещенная крыша

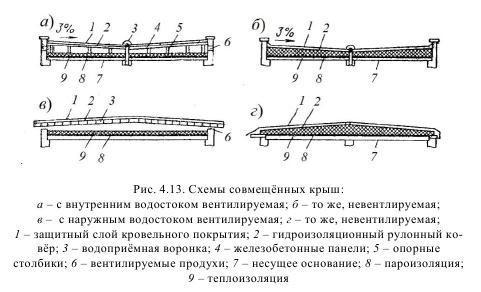

Совмещенными (рис. 3.53) называют пологие бесчердачные крыши, которые одновременно выполняют функцию верхнего перекрытия и крыши.

Рис. 3.53. Принципиальные конструктивные схемы совмещенных крыш:

1 — защитный слой; 2 — рулонный ковер;
3 — стяжка (из раствора или сборных железобетонных плит);
4 — теплоизоляция; 5 — пароизоляция;
6 — несущая конструкция; 7 — отделочный слой;
8 — теплоизоляционный слой; 9 — воздушная прослойка

Различают два основных типа совмещенных крыш: невен- тилируемые и вентилируемые.

Невентилируемые совмещенные крыши допускаются в районах с расчетной зимней температурой воздуха не ниже -30°. Их конструкция следующая: по железобетонной плите устраивают пароизоляцию из одного или двух слоев рубероида на битумной мастике (может быть и обмазочная из слоя битума) для защиты вышерасположенного теплоизоляционного слоя от увлажнения водяными парами, проникающими из помещения через плиту. Толщина утеплителя из ячеистых бетонов, пенополистирола, пенополиуретана, стекловаты, шлака, керамзита и других определяется расчетом. По утеплителю устраивают выравнивающую цементную стяжку толщиной 15—20 мм, а при сыпучем утеплителе ее принимают толщиной 25—30 мм и армируют сеткой из проволоки диаметром 2—3 мм с размером ячеек 200— 300 мм. По стяжке устраивают кровлю рулонную или мастичную и защитный слой из гравия толщиной 5—10 мм, втоплен- ного в битумную мастику.

Вентилируемые покрытия отличаются от невентилируемых тем, что поверх теплоизоляции устраивают воздушную прослойку (зазор), а вместо стяжки укладывают тонкие железобетонные плиты. Воздушная прослойка содействует удалению излишней влаги из утеплителя, сохраняя его теплозащитные свойства.

Проект совмещенной крыши

При проектировании крыши совмещенного типа следует учитывать следующие рекомендации:

обязателен уклон кровли 2-7%. Разуклонка выполняется плитами утеплителя либо легкими бетонными смесями (керамзитобетон и др.);
от уклона зависит количество слоев кровельного покрытия: при максимальном уклоне 2, далее 3 и 4;
толщина слоя утеплителя – 18 см минимум;
толщина стяжки над плитным утеплителем – 1,5-2 см, над сыпучим – 2,5-3;
пароизоляционный слой всегда располагается под теплоизоляцией;
предпочтителен внутренний водоотвод, минимум одна воронка на 800 кв.м (сечение отводящего патрубка 10 см);
для обслуживания и ремонта необходим выход на кровлю.

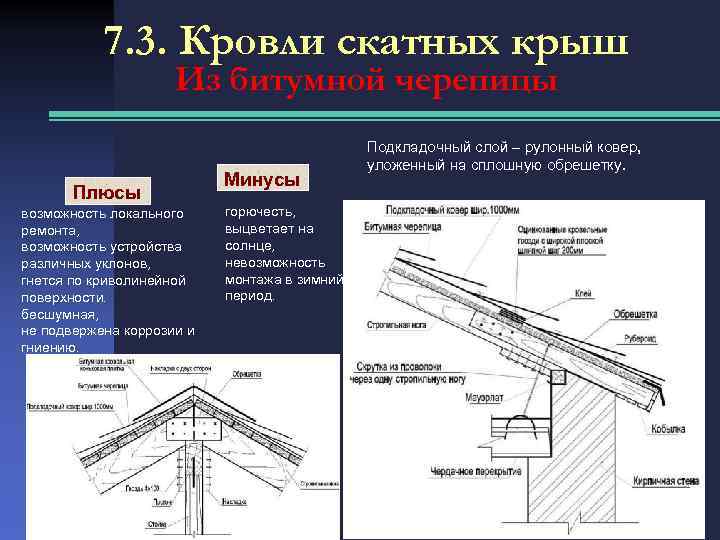

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.
Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.

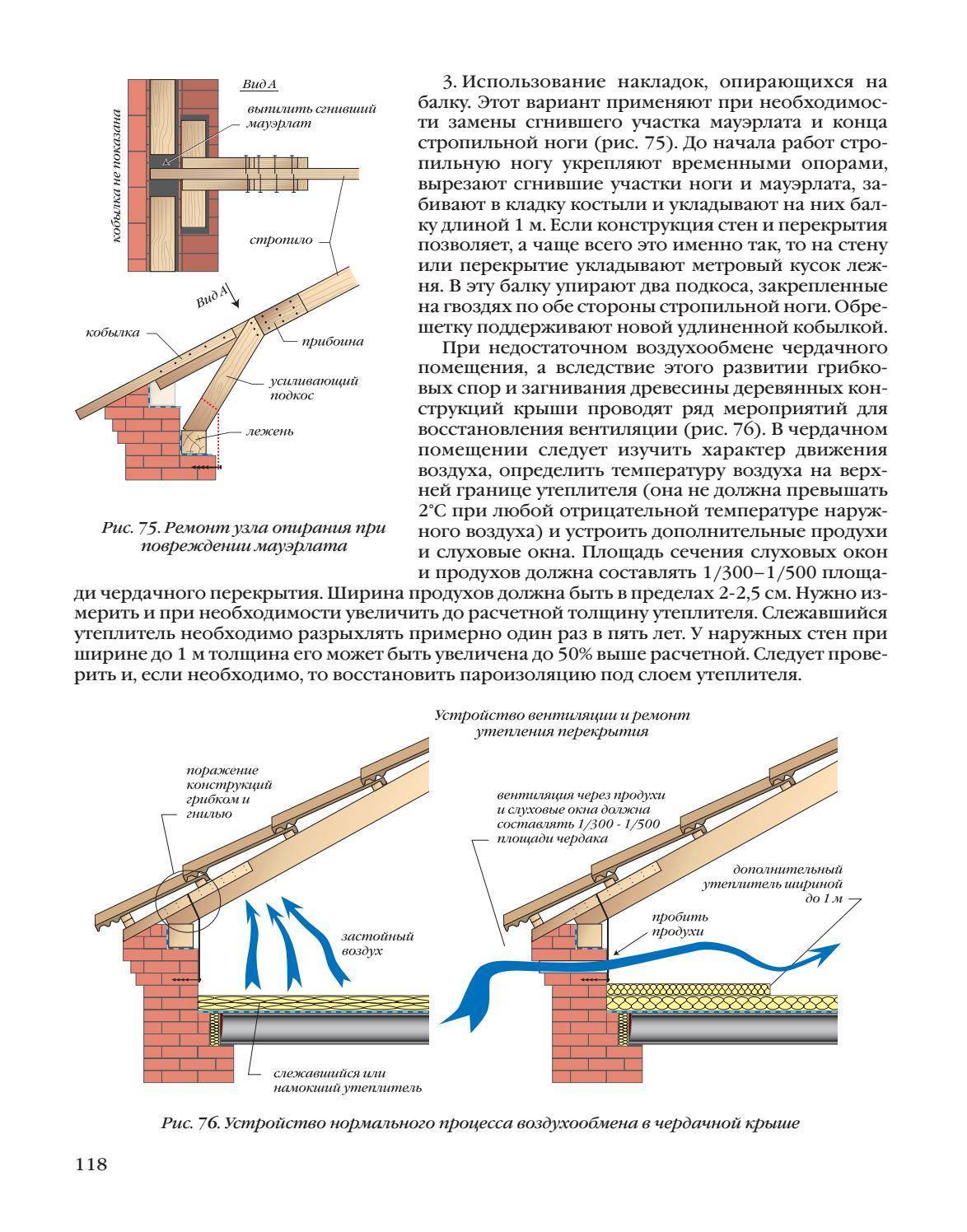

При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.

Рисунок 5. Устройство утепленной крыши
