Как сделать вентиляцию в каркасном доме своими руками + схемы и пошаговая инструкция

Основные виды вентиляции

При естественной вентиляции воздух менее интенсивно попадает и удаляется из помещений

Вентиляция в каркасном доме может относиться к одному из распространенных типов в зависимости от назначения. Системы делятся на несколько подгрупп с учетом направления движения воздушных масс, территории обслуживания, а также других факторов. Они могут быть приточными или вытяжными, с естественными или механическим побуждением, общеобменными или локальными.

Естественная

Этот тип вентиляции считается наиболее популярным, в такой схеме воздушные массы приводятся в движение за счет разницы в давлениях между наружной и внутренней атмосферой. Для работы этой системы нужно, чтобы уличное давление было ниже давления внутри помещения, после чего воздух начнет перемещаться по вентиляционным каналам. Такие каналы устанавливают в стенах домов многоэтажного и частного типа. Главным плюсом стандартной вентиляции является низкая стоимость, поскольку установка системы не требует больших затрат.

Нужно учитывать зависимость такой вентиляции от атмосферных параметров. Поскольку движение в каналах может происходить только при отрицательной разнице в давлениях, если давление выравнивается, воздухообмен автоматически прерывается.

Принудительная

Принудительная вентиляция предполагает обустройство двух каналов

В системах принудительной вентиляции движение воздуха осуществляется за счет электрической энергии при помощи вентиляторов и установок приточного или вытяжного типа. Главным движущим элементом подобной системы становится вентилятор, состоящий из корпусной части, крыльчатки и электродвигателя. Электрический двигатель стимулирует движение крыльчатки, сделанной с учетом захвата потоков воздуха и их перемещения из заборных отверстий в выхлопные.

Вентиляторы могут быть центробежными или осевыми, в первых воздух перемещается параллельно лопастям, во вторых он проходит сквозь крыльчатку. Помимо вентилятора в принудительных системах применяются дополнительные элементы: задвижки, регуляторы воздушных потоков, фильтры для очистки, глушители шума, калориферы, диффузоры, анемостаты, решетки, хомуты, утеплители и другие приборы в сочетании с другими монтажными материалами.

Комбинированная

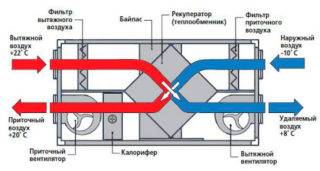

Вентиляция с рекуператором позволяет подогревать входящий свежий воздух

В перечень наиболее популярных комбинированных систем входит вентиляция приточно-вытяжного типа с рекуперацией. Она помогает сэкономить энергетические ресурсы во время работы, поскольку приток и вытяжка встраиваются в один прибор, перемещающий как приточный, так и вытяжной воздух. Две ветки нужно размещать в одном устройстве с целью перемещения воздушных потоков, в местах пересечения устанавливают рекуператоры, передающие тепло приточному воздуху от вытяжного. В некоторых случаях такие системы помогают сэкономить до 80% тепла и возвращают его обратно в помещение. Для них применяются роторные или пластинчатые рекуператоры.

Вентиляция кровли из мягкой черепицы

Перед вентиляцией мягкой кровли стоят задачи:

  • удаление конденсата;
  • недопущение перегрева нижних слоёв кровельного покрытия;
  • обеспечение температурного баланса на поверхности кровли.

При правильно организованном проветривании холодные потоки воздуха поступают в подкровельное пространство в местах свесов, а выходят через конёк или аэраторы.

Стрелки указывают направление потоков воздуха в подкровельном пространстве при правильном устройстве вентиляции

Вентиляция мягкой кровли бывает одно- или двухконтурной. Но чтобы она была достаточной, выполняют ряд условий:

  • толщину воздушной прослойки между обрешёткой и утеплителем заранее просчитывают по углу наклона и длине скатов (но менее 4 см);
  • делают дополнительные отверстия по низу ската, затягивая их перфорированной лентой, сеткой, гребнем, облицовывая свесы кровли воздухопроницаемыми софитами;
  • устраивают зазоры на кровле в виде вентилируемых коньков или аэраторов для принудительной вентиляции.

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

ИллюстрацияОписание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.
Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Watch this video on YouTube

Вентиляция крыши из металлочерепицы

В качестве внешнего покрытия кровли используют разные материалы, но металлочерепица является одним из наиболее популярных. Металлическое покрытие плохо пропускает воздух и влагу и имеет склонность к образованию конденсата, поэтому вентиляция является необходимой для создания комфортной атмосферы внутри здания. Отсутствие циркуляции приводит к деформации и коррозии металла, гниению системы стропил, перегреву покрытия. Для исключения таких последствий оптимальна непрерывная вентиляция, которая обеспечивается особым зазором и промежутком в области конька крыши. В зоне излома кровли дополнительно монтируют перфорированную вставку, а на расстоянии 60 см от конька устанавливают аэраторы.

Комплекс аэраторов хорошо дополняет систему естественной вентиляции и создаёт дополнительную циркуляцию воздуха в зоне конька

Монтаж узла прохода вентиляции на металлочерепице не отличается сложной технологией. Основные действия заключаются в следующем:

  1. Определить места выхода канала вентиляции наружу, но не ниже уровня в 60 см от конька. Шаблон, входящий в готовый комплект трубы, нужно приложить к покрытию кровли и очертить его маркером. По этому контуру просверливают отверстия и вырезают часть листа покрытия. Место монтажа очищают и обезжиривают. Нужно обязательно убедиться в плотном прилегании фартука к поверхности крыши.

  2. Вырезать отверстие в кожухе для прохода. Размер отверстия должен быть на 25% меньше сечения трубы. Это обеспечит надёжное примыкание элементов. Трубу необходимо вставить в кожух и полностью собрать конструкцию.
  3. Промазать герметиком область соединения аэратора с кровлей. После этого не должно быть щелей, которые сделают конструкцию неэффективной. Узел прохода фиксируют на кровле саморезами.

  4. Выровнять трубу по уровню и закрепить её. Изнутри помещения чердака следует проверить правильность фиксации всех деталей, а обнаруженные недостатки устранить.

Монтаж не проводится в дождливую погоду. Высота трубы с учётом дефлектора должна составлять не менее 50 см от поверхности крыши.

Подпольные пространства

Помимо воздухообмена в помещениях, необходима вентиляция подпольных пространств. Из-за её неправильной работы или отсутствия появляются следующие проблемы:

  1. Грибок и плесень, из-за близкого расположения к почве.
  2. Неприятный затхлый запах.
  3. Излишняя сырость.

Вентиляция подпольного пространства делится на естественную и принудительную.

Если же дом близко к земле, то вентиляционные каналы между чистовым и черновым полом оборудуются вентиляторами. На выходе каналы защищают сетками. Сетки помогут исключить попадание грызунов в дом, а керамические пластины сохранить тепло.

Принудительный воздухообмен

При данных условиях такой способ вентилирования комнат выглядит более приемлемым. Осуществляется при помощи механических средств нагнетания и отведения воздушных потоков.

Способы принудительного вентилирования:

  • приточный;
  • вытяжной.

Приточный принудительный воздухообмен можно организовать следующим образом:

  • Оконные клапаны. Предназначены для установки в каждом помещении. Монтируются вверху открывающейся створки пластикового окна. Способствуют притоку свежего уличного воздуха, не требуют открывать окна в холодное время года, сохраняя внутрикомнатное тепло. Не оснащаются системой прогрева, фильтрации входящего потока.
  • Стеновые проветриватели. Небольшой вентиляционный канал, с внешней стороны закрытый решеткой. Со стороны помещения оснащен диффузором для регулирования силы воздушного потока. Внутри устанавливается вентилятор, могут быть фильтры очистки воздуха от пыли, шумоизолирующие материалы. Также монтируются в каждой комнате (около окна, либо между окном и отопительным радиатором для обогрева холодного потока).

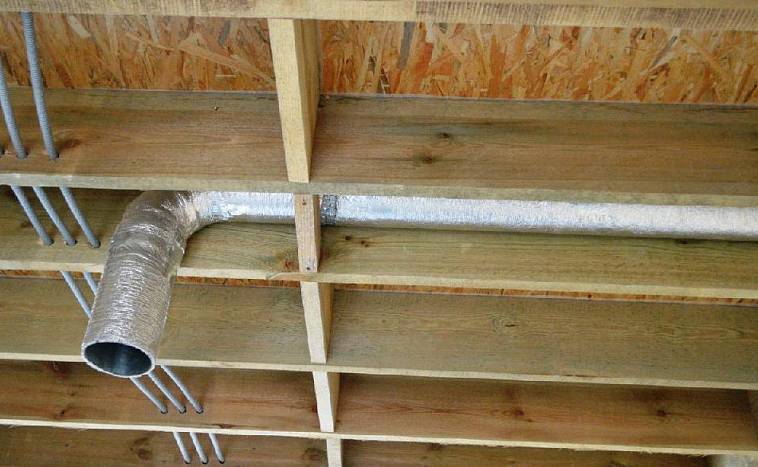

  • Приточная установка в виде вентилятора, монтируется, например, в потолочном пространстве, на чердаке. Свежий воздух распределяется по сети воздуховодов для каждого помещения отдельно. Более дорогостоящий способ, но без риска поступления неконтролируемого холодного воздушного потока.

Принудительный приток способствует увеличению давления внутри дома и тем самым выталкивает теплый отработанный через вентканалы наружу.

Вытяжной способ выглядит как механическое отведение влажного теплого воздуха с помощью вентиляторов, установленных внутри вентиляционных проемов, воздуховодов. Механизмы выводят несвежий воздух из комнат, создавая область разреженного давления и втягивая свежий через возможные притоки.

Для каркасного строения эти способы более эффективны, чем естественный. Тем не менее их комбинация даст более качественный результат.

Различные виды и варианты вентиляции

Коньковый аэратор

Существует несколько разновидностей оборудования, при помощи которого выполняется вентиляция кровли. К числу востребованных и широко используемых устройств относятся аэраторы, плитки со своеобразными отверстиями, а также рулоны.

Все приведенные выше варианты являются элементами одной системы рассредоточенной по всей поверхности кровли неизменно входящие в состав главной системы обеспечивающей вентиляцию пространства.

Чтобы эффект от использования точечных устройств, приводило к ожидаемому эффекту необходимо рассчитывать количество необходимых вхождений приспособлений в кровлю и не уменьшать их количество с целью экономии.В качестве материала для изоляции не рекомендуется прибегать к жидким строительным смесям способным снизить пропускную способность.

Кровельный аэратор

Необходимо учитывать невозможность утепления карниза, так как данный материал в разы снижает объем проходящего с улицы воздуха, за счет обмена которого обеспечивается вентиляция материалов входящих в состав кровли.

С целью монтажа вентиляции крыш имеющих несколько скатов хорошо использовать аэраторы для кровли, которые рекомендуется монтировать вдоль расположения конька крыши, причем их можно заменять также аэраторами для коньков.

В случае подбора способа вентиляции плоских крыш рекомендуется прибегнуть к выбору систему функционирующей при помощи вентилятора способного искусственно создавать движение воздуха и предотвращать его застой внутри.

Организация выхода вентиляции через кровлю

Строительство дома невозможно представить без различных систем обеспечивающих подачу воды и тепла в дом, а также отток отработанных вод.

Эти процессы напрямую связанны с вентиляцией крыши, так как технология монтажа подобных систем предусматривает наличия выхода отдельных частей конструкции на крышу, имеющую грамотно обостренную вентиляционную систему.

Система сточных вод, располагающаяся непосредственно под кровлей предусматривает грамотный подход к выполнению монтажа.

Посмотрите как организована вентиляция фирмы Viple:

Отмечено что при грамотно спланированной системе вентиляции в доме, предусмотрен выход всех ведущих труб на крышу.

Распространенным вариантом обустройства вентиляции служит прибегания к использованию вентиляторов. Это хороший способ обеспечить вентиляцию кровли и обеспечить надежную защиту от сырости и плесени.

Монтаж системы вентиляции весьма важный этап обустройства крыши приводящий к повышению качественных показателей кровли совместно с избеганием порчи покрытия.

В связи с новой технологией изготовления кровли предусматривающей наличие утеплителя необходимо предусматривать и систему вентилирования пространства.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация
Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»

Виды каркасных построек

Существуют следующие разновидности каркасных сооружений:

  • фахверковые или стоечно-балочные;
  • панельные или каркасно-щитовые;
  • каркасно-стоечные системы;
  • дома, построенные по канадской технологии, или каркасно-бревенчатые;
  • каркасные с неразрезными стойками.

Каркасно-щитовые дома делают в заводских условиях, а сооружения по канадской технологии возводят из СИП-панелей. Это готовый модуль из ОСП с утеплителем внутри. Отличие каркасно-рамочной технологии строительства от панельной в том, что каркас возводят из рамок, которые впоследствии обшивают листовыми материалами. Во всех случаях каркас не обязательно делают из древесины. Иногда применяют стальные тонкостенные конструкции.

Примеры вентиляции

Если правила охраны труба и техники безопасности пишутся кровью, то требования СНиП к вентиляции помещении различного назначения – черной плесенью. Как показывает практика, устройство системы воздухообмена может проводиться своими руками, однако, ее расчет и проектирование лучше всего доверить профессионалам.

Конечно, можно поискать примеры вентиляции каркасного дома в интернете или посмотреть видео ролики, посвященные монтажу вентиляционных систем в каркасниках. Однако это не убережет от возможных ошибок и недочетов, причинами которых становятся архитектурные особенности конкретного строения.

Предлагаем ознакомиться с несколькими проектами устройства системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной «каркасника»

Ванная комната – это помещение, характерной особенностью которого является повышенная влажность воздуха, провоцирующая появление плесневелого грибка. Для устранения этой проблемы ванные каркасного дома обязательно должны оборудоваться системами естественной и принудительной вентиляции.

Естественная система воздухообмена в санузле включает в себя вентиляционный канал, который соединяется с общедомовой шахтой, и вентиляционную решётку. Дополнительно возможна установка очистных фильтров. Принудительная вентиляция обеспечивается установкой в канал вентилятора и автоматикой для его включения и выключения.

При монтаже надёжной, приточно-вытяжной вентиляции потребуется обустройства двух воздуховодов. Один – для забора наружного воздуха в ванную комнату, второй – обеспечит отведение загрязненного воздуха из помещения.

Проект вентиляционной системы для сауны

Поддержание постоянной, высокой температуры и обеспечение доступа наружного воздуха в каркасную финскую сауну обеспечивает грамотно спланированная и реализованная система вентиляции. Она обязательно должна включать в себя вытяжку и приток.

Вытяжка в сауне – выводит из нее весь углекислый газ. Приток напротив, обеспечивает попадание внутрь помещения чистого воздуха.  Парилка «с каменкой» нуждается сразу в нескольких видах вентиляции для:

  • Печки-каменки;
  • Комнатки-парилки;
  • Вспомогательных помещений– душевой, предбанника, гостиной для отдыха, раздевалки;

Хороший воздухообмен в сауне может осуществляться естественной, смешанной или принудительной вентиляцией. Однако, для естественного притока наружного воздуха внутрь помещения, за печью, на высоте 20-30 сантиметров, от пола устанавливается приточный клапан или гибкий воздуховод.

Как правило, вытяжные отверстия монтируются на противоположной от печки стене. Одно отверстие располагается в нижней части стены, а другое в верхней. Между собой они соединяются с помощью вентиляционного короба, в котором устанавливается вытяжной вентилятор.

Отделка парилки

Вытяжка через стену на кухне

На кухне постоянно присутствуют сильные запахи, которые способны значительно ухудшить качество жизни. Кроме того, повышенный уровень влажности воздуха негативно сказывается на здоровье и общем самочувствии человека. Решить эти и многие другие проблемы позволит вытяжка в каркасном доме через стену на кухне.

Монтаж такой вентиляционной системы, вполне может быть выполнен, в том числе и своими руками. Для этого потребуется создать в верхней части стены отверстие для вытяжного клапана. Отверстие подходящего размера в каркасе можно сделать с помощью дрели и сверла. Размеры и форма отверстия должны соответствовать параметрам вентилятора. Для фиксации устройства на стене применяются дюбеля-распорки.

Все щели должны устраняться с помощью монтажной пены. После подготовки вентиляционного отверстия на внутренней стене дома нужно установить вытяжной клапан, на внешней – декоративную решетку. Для предотвращения замерзания в холодное время года, вокруг муфты можно уложить теплоизоляционный материал.

Вытяжка через стену на улицу
