Висячие стропильные системы

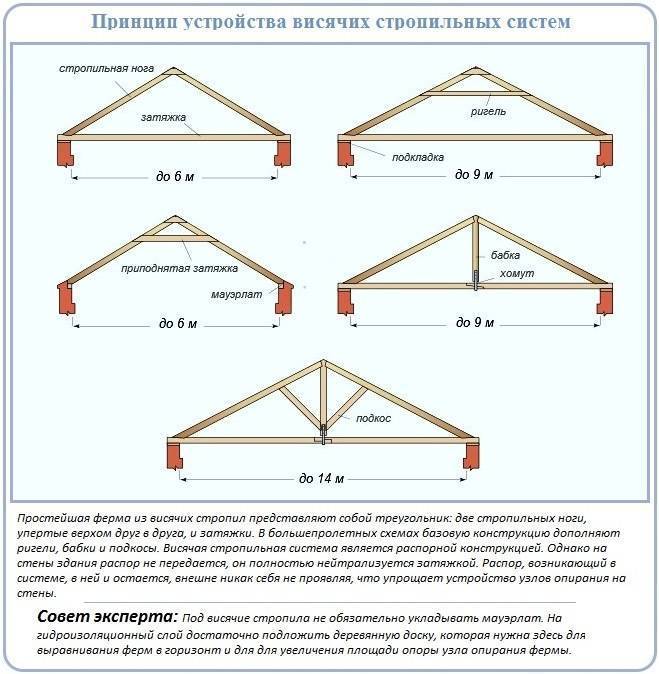

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.
Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.
Характерные черты стропильных конструкций висячего типа:
- Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
- Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
- Установка на стены готовых замкнутых треугольников – стропильных ферм.
К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.
Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.
Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.
Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.
Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

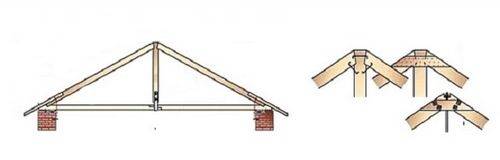

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.
Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.
Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.
Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.
В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.
В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

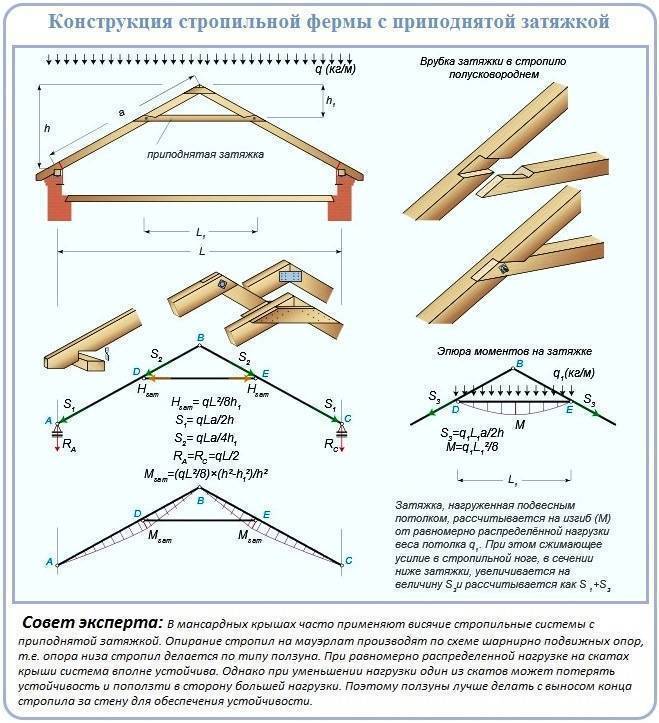

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.
Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.
Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.
Монтаж обрешетки – пошаговая инструкция
Обрешетка служит в первую очередь для крепления кровельного материала, а также позволяет соединить вместе отдельные элементы стропильной системы.
По способу укладки она может быть:
- сплошной – это значит, что доски крепятся с минимальными зазорами в 5-10 мм;
- разреженной – отступы между обрешетинами могут достигать 25 см;
- редкой – отдельные доски крепятся с отступом в пределах 90 см;
- контробрешетка – перпендикулярно уложенные доски для обустройства вентиляционных ходов под финишной кровлей из черепицы или профнастила.
Если используются мелкие кровельные материалы, например, черепица, то обрешетка крепится сплошным способом.
Для набивки обрешетки обычно применяют обрезные или необрезные доски 2,5 см толщины. При этом ширина таких досок не должна превышать 15 см, иначе, под воздействием влаги они начнут коробиться и могут повредить кровельное покрытие. Поскольку крепление обрешетин не составляет большого труда, с этой работой можно справиться самостоятельно.
Тонкости обустройства стыковочных узлов
Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.
Основные крепежные элементы
Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:
Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.
Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;
Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

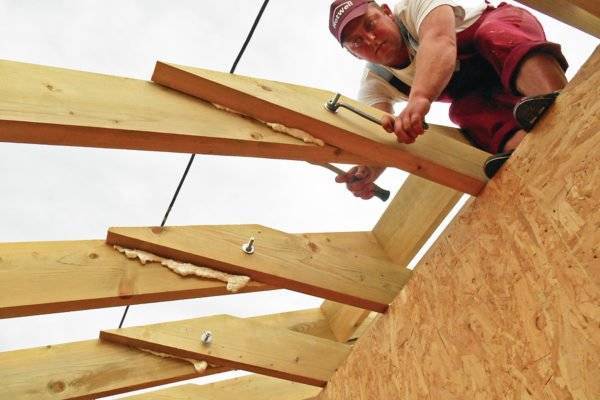

Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;
Стягивание узлов шпильками считается самым надежным.
Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.
Металлические скобы используются практически в каждой стропильной системе.
Варианты соединения в районе конька
Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.
Наиболее распространенные способы соединения стропильных ног в районе конька.
- Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
- Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;

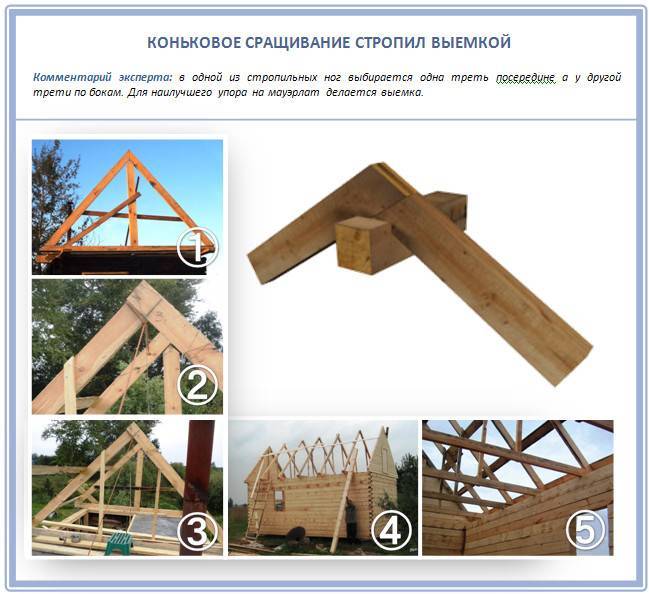

- Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;
Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.
Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

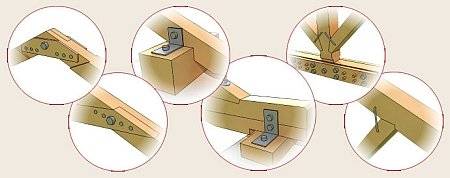

Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;
На вальмовой крыше стропила стыкуются уголками через коньковый прогон.
Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.
Подвижный шарнирный узел компенсирует деформации при усадке дома.
Стыковка стропил со стенами дома
Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.
В блочных домах стропила с мауэрлатом стыкуются жестко.

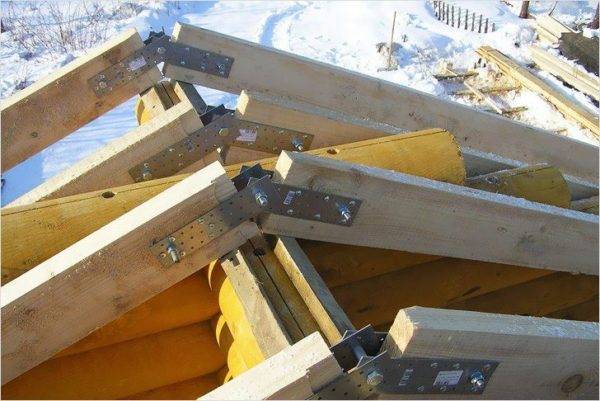

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.
Скользящее соединение стропил используется только на крышах деревянных домов.
Из каких элементов состоит конек для кровли
Узлы конька кровли имеют сложный состав. Кроме коньковой планки — доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.
Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:
- Размеры крыши.
- Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
- Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.
Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.
Из каких элементов состоит узел конька
Устройство конька металлочерепицы
Коньком называют один из элементов кровли, закрывающий верхнее горизонтальное ребро на стыке скатов крыши. Его назначение – вентиляция. Он же принимает на себя основную ветровую нагрузку.
Обратите внимание
Коньковый элемент устанавливают поверх листов металлочерепицы по окончании их монтажа. Перед тем как рассказать о монтаже конькового элемента, поговорим сначала о размерах конька. Это, по моему очень важная тема.
В строительстве используется конек шести различных форм, каждая из которых предназначена для определенного вида кровли.
Финская компания Rannila Steel OY одной из первых начала производить металлочерепицу еще в 60-х годах прошлого века. Она же разработала и стандартные размеры доборных элементов, применяемые в конструкциях металлочерепичных кровель, в частности, полукруглого конька..
В наши дни на строительном рынке можно встретить нестандартных размеров коньки полукруглой формы, которые несколько заужены. Такое исполнение конька объясняется экономией металла, позволяющей снизить цену доборного элемента.
А какие же преимущества имеют узкий и стандартного размера коньки друг перед другом?
Преимущества полукруглого конька стандартного размера:
1. При установке доборного элемента стандартного размера получается большой нахлест конька на кровельный материал, а значит, подкровельное пространство лучше защищено от дождя и снега.
2. Если в кровельных работах используется аэроэлемнт конька-хребта, то благодаря достаточной ширине стандартного доборного элемента его удается полностью закрыть коньком. Выступающие концы аэроэлемента из-под узкого конька смотрятся не эстетично.
3. Из-за допущенных ошибок, которые в строительстве бывают достаточно часто, зазор между краями листов металлочерепицы у верхнего горизонтального ребра на стыке скатов крыши получается больше, чем положено по инструкции. В этом случае широким коньком удобнее прикрыть все имеющиеся недочеты.
Преимущества зауженного полукруглого конька:
1. Низкая цену данного доборного элемента, позволяющая сэкономить при покупке конька требуемой длины.
Обратите внимание
Я склонен считать, что гарантия получения эстетического вида кровли и надежной защиты при использовании полукруглого конька стандартного размера гораздо значимее, чем та небольшая экономия, которая возникает при покупке узкого конька. Уклон планок конька должен соответствовать уклону скатов. Перед началом монтажа его нужно откорректировать (подогнуть).
1. Чтобы в подкровельное пространство и на чердак не попадала вода, монтаж конька осуществляется на уплотнитель или на гидроизолирующий слой.
2. Положить коньковую планку на стык верхних листов обоих скатов. Укладка – начиная с подветренного торца. Крайняя планка должна на два-три сантиметра выступать за торец.
3. Следующие планки кладутся с нахлестом 10 сантиметров или больше.
4. Если конек круглый, детали соединяются в соответствии со штамповочными линиями.
5. Прихватить планки коньковыми саморезами к листам в гребень волны. Шаг не больше 80 сантиметров, саморезы – 4,8 мм на 8 сантиметров с уплотнительными шайбами.
6. Обработать стыки герметиком.
7. На концах планок установить заглушки.
Порядок сращивания стропил
В строительном деле есть несколько способов срастить лесоматериалы в длину. На выбор методики сращивания влияет расстояние между стропилами и имеющиеся в наличии крепежные и строительные материалы.
Самым быстрым способом соединить лесоматериалы и увеличить таким образом их длину является стыковка.
Для стыковки торцы обеих досок или брусьев должны быть обрезаны под углом 90 градусов.

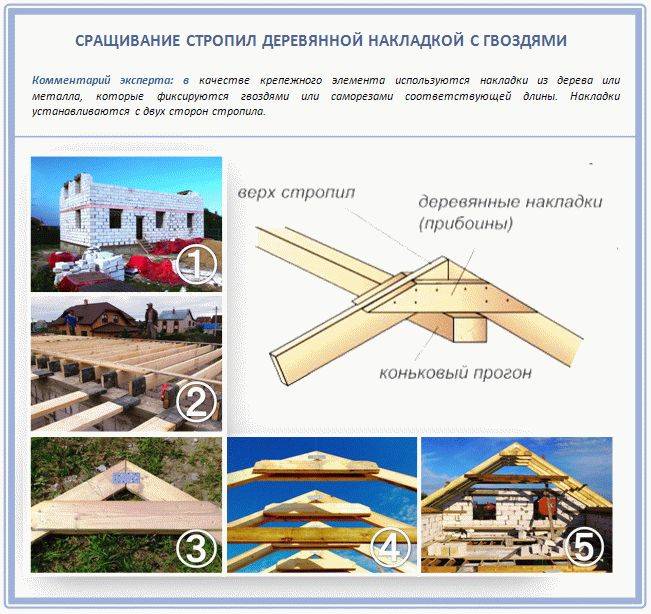

С обеих сторон от стыка на пиломатериалы накладывают деревянные планки и закрепляют их гвоздями, вбивая крепеж в диагональном порядке.
Вместо деревянных накладок можно использовать металлические пластины с заранее просверленными в них в шахматном порядке отверстиями.
Следующий способ, который можно использовать для сращивания стропил, — метод косого прируба. В основном этот метод используют для соединения пиломатериалов квадратного сечения.
Торцы двух брусьев нужно срезать под углом 45 градусов. Длина среза должна быть вдвое больше ширины бруса.
Острые углы на обеих деталях стачивают под углом 90 градусов, глубина полученных площадок должна составлять 15 % от высоты сечения. Аналогично делают площадки на другом конце косого спила.
Соединив оба элемента, закрепляют место соединения болтом, закрутив его в середину стыка. Круглый проем под болт приходится делать заранее.
При этом важно, чтобы диаметр отверстия был равен диаметру крепежа или был немного меньше — тогда не возникнет люфт, а болт будет крепко держаться в стропиле. Для сращивания ламелей проще всего использовать метод внахлест
Здесь от плотника не потребуется особой точности и мастерства, так как доски соединяют с нахлестом 100 см
Для сращивания ламелей проще всего использовать метод внахлест. Здесь от плотника не потребуется особой точности и мастерства, так как доски соединяют с нахлестом 100 см.
При использовании такого крепежа приходится заранее просверливать в досках отверстия, но применение болтов и шпилек вместо гвоздей увеличивает надежность конструкции.
Сращивая стропила, нельзя забывать о том, что место соединения должно приходиться на наименее нагруженный участок стропильной конструкции.
Сращенные пиломатериалы нельзя использовать для установки в качестве диагональных стропил, так как этому элементу конструкции приходится выдерживать увеличенные нагрузки.
В то же время нельзя не отметить, что прочность ног, сделанных из сращенного пиломатериала, может превосходить прочность цельных досок или брусьев.
Сопряжение стропил
Сопряжение – это соединение деталей, при котором они полностью или частично входят друг в друга. Стропила соединяют с мауэрлатом или балками путем врезки или с помощью зуба с шипом, создавая узлы.
Верхнюю часть стропильной ноги укладывают на коньковый прогон с частичным или полным соединением с другой стропильной ногой. Простая стропильная система, собранная из досок, оказывается не менее прочной, чем изготовленная с применением деревянного бруса и жердей. Доски наращивают или соединяют в определенном порядке, и в ряде случаев их применение оказывается более выгодным по сравнению с тяжелым брусом, как со стороны универсальности, так и экономии.
Таким способом можно сэкономить на строительном материале, а сборка стропил друг с другом и с ригелем происходит проще. Вкладыши, выполненные из обрезков ног, укладывают между стропилами таким образом, чтобы расстояние между ними составляло не больше семи высот соединенных досок. В таком случае гибкость стропила, спаренного между вкладышами, равна нулю, и оно может работать в качестве цельного элемента. При этом длина вкладышей должна составлять две высоты досок и больше (прочтите также: “Какое расстояние между стропилами, методика вычисления”).
Спаренные стропила
Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.
Удлинение стропил из спаренных досок происходит одновременным соединением частей встык и внахлест ко второй стропильной доске, благодаря чему не только увеличивается длина элемента, но и его прочность
При выборе стропил необходимо обращать внимание на то, чтобы расстояние между стыками объединяемых досок соединения были более одного метра и располагались по изделию в шахматном порядке. Шарнирные соединения не должны находиться друг напротив друга, а каждый стык должен быть защищен цельной доской.
Соединение стропил со стеновыми конструкциями
Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны
Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание
Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.
Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.
Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.
Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .
Верхнее соединение стропил между собой производится одним из следующих способов:
- стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
- посредством к коньковому брусу;
- боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.
Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.
Классификация соединительных узлов
Каркас крыши состоит из целого ряда элементов, надежно скрепленных между собой. Но основную эксплуатационную нагрузку несут стропила, поэтому от прочности их крепления на мауэрлат и соединения между собой зависят функциональные характеристики крыши и безопасность всей конструкции.
Стропильные системы, висячие и наслонные, передают нагрузку от собственного веса, веса кровельного пирога и атмосферных воздействий на несущие стены и другие конструкции. Нижние концы стропил опираются на опорную балку или мауэрлат, верхние попарно скрепляются непосредственно друг с другом или монтируются к коньковому прогону. Кроме того, для жесткости конструкции применяются дополнительные опоры, ригели, подкосы и другие элементы. При необходимости увеличить длину стропил выполняется наращивание стропильных ног. В целом, узлы соединения стропил можно подразделить на несколько основных групп :
- узел соединения с «фундаментом» крыши»;
- узел конькового соединения;
- узел крепежа дополнительных элементов стропильной системы;
- стыкование стропил при наращивании.
Наращивание стропил
Соединение стропил между собой по длине позволяет изготовить стропильную ногу необходимых размеров из имеющегося пиломатериала. Чаще всего сращивание выполняется следующими методами соединения :
- встык;
- внахлест;
- способом косого прируба;
- в три доски;
- с опорой на прогон.
Крепление встык. Для сращивания стыкуемые концы требуется отрезать строго под углом 90°. После плотного совмещения получившихся торцов, на стропила в месте стыка монтируется деревянная накладка или металлический крепежный элемент (пластина с зубьями). Накладки из доски устанавливаются с обеих сторон и прибиваются в шахматном порядке гвоздями соответствующей длины, либо крепятся саморезами.
Метод косого прируба. Подрезка концов выполняется под углом 45°. Срезанные концы стыкуются, после чего посередине сверлится сквозное отверстие для болтового крепежа. Бруски стягиваются болтом диаметром 12 или 14 мм с широкой шайбой.
Крепление внахлест. Деревянные элементы укладываются с нахлестом и по всей длине сшиваются гвоздями, которые должны располагаться в шахматном порядке. В отдельных случаях могут применяться шпильки с гайками и шайбами. Такое соединение стропил по длине не требует точного выполнения срезов торцов.
Длинную стропильную ногу можно изготовить, используя три доски и прокладки. В этом случае одна из досок укладывается между двумя другими с нахлестом не менее метра и крепится гвоздями в шахматном порядке. Затем в пустой промежуток между крайними досками вставляются и пришиваются гвоздями деревянные прокладки, равные по толщине средней доске, чтобы обеспечить жесткость конструкции.
Соединение стропил по длине с опорой на промежуточный прогон выполняется в том случае, когда все стропильные ноги наращиваются на одном расстоянии от свеса крыши. Горизонтальный прогон монтируется на стойках, которые опираются на внутреннюю несущую стену или колонны. В случае, когда место сращивания приходится на прогон, появляется возможность обеспечить необходимую жесткость длинной стропильной ноги. Обе части стропила соединяются между собой скобами либо другими элементами, и дополнительно гвоздями крепятся к прогону.
Наращенная стропильная нога должна по всей длине иметь одинаковую жесткость и прочность, в противном случае в процессе эксплуатации крыша деформируется.
Правила наращивания стропил
Конструкторы-проектировщики, составляя проект дома, обязательно проводят расчеты предполагаемых нагрузок на стропильную систему и определяют, какое сечение и длина стропил необходимы для данной кровли.
Удлинение стропил производится врубкой с последующей фиксацией скобами, гвоздями, болтами и т.д.
Часто требуются стропила нестандартных размеров, например, для конструкции вальмовой крыши нужны диагональные стропила 9 метров – это намного длиннее, чем стандартные размеры. И дело совсем не в том, что деревья не растут свыше 6 м, как подшучивают бывалые монтажники стропильных систем. Можно постараться и достать готовые стропила нужного размера, но это будет стоить очень дорого (изготовление, доставка), что совсем нецелесообразно. Поэтому кровельщики используют разные способы удлинения стропильной ноги. Как нарастить стропила самостоятельно? Наращивание стропил – дело ответственное. Неправильно выполненные узлы соединения нарушат всю стропильную конструкцию .
Сечение стропила напрямую зависит от его длины. Если путем сращивания увеличивается длина, то и ширина должна быть тоже большего размера. Необходимо добиться правильного соотношения всех размерных параметров, только тогда можно гарантировать надежность стропильной конструкции.
Принципы крепления
Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:
-Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.
-Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
-Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
-Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.
-Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.
Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.
Удлинение составными стропилинами
Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.
Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.
Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:
- Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
- Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
- Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.
Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.
Крепеж для стропил
Крепление стропил к коньковому прогону выполняется с помощью трех видов крепежей: крепежные метизы, деревянные соединительные элементы и металлические крепежные детали.
Крепежные метизы — это все, что вбивается или ввинчивается непосредственно в дерево. Чтобы соединить стропила с коньковым брусом используют:
- Ершенные гвозди длиной 150-200 мм. Самый старый и простой тип крепления, который применяют при возведении практически каждой стропильной системы.
- Кровельные скобы — П-образный крепеж с заостренными плечами длиной 60 мм, который изготавливают из проволоки или прута диаметром 8-12 мм. Очень надежный и простой тип крепежа.
- Саморезы и шурупы для крепления металлических соединительных элементов. Заменять длинными саморезами ершенные гвозди нежелательно, поскольку такой узел менее надежен.
- Болты для сквозных креплений. Болты М16 нужны для создания шарнирного соединения стропил, болты М10 или М12 — для установки соединительных элементов, в основном, деревянных.
Металлические зубчатые пластины (МЗП), которые часто используют для соединения висячих стропильных ног, для крепления стропил на конек стропильной системы не подходят. Для их монтажа нужен специальный пресс, который создаст усилие, достаточное для того, чтобы все шипы пластины плотно зашли в дерево. Создать такое усилие просто молотком невозможно, поднять пресс к коньку — тоже.
К этой категории относятся:
- Косынки — треугольные накладки, которые по форме повторяют узел крепления конька и стропил.
- Ригели — деревянные доски-накладки, у которых края подрезаны на угол, равный наклону стропил.
- Нагели — деревянный крепежный элемент, работающий на сдвиг. Деревянные нагели в строительстве сейчас практически не используют, за исключением устройства срубов по традиционной технологии.
Деревянные накладки, как и вся стропильная система, «дышат» — меняют свои размеры при изменении влажности. Поэтому для домов из бруса лучше, когда стропильная система с коньковым прогоном связана именно с помощью подвижных деревянных накладок, а не закреплена металлическими пластинами.
Для строительства стропильных систем современных домов практически всегда применяют крепежи из металла. Они прочны, долговечны, выдерживают очень большую нагрузку и менее трудоемкие в использовании, по сравнению с традиционными видами крепежных элементов.
Крепление конькового прогона и стропил к нему выполняют с помощью таких металлических деталей:

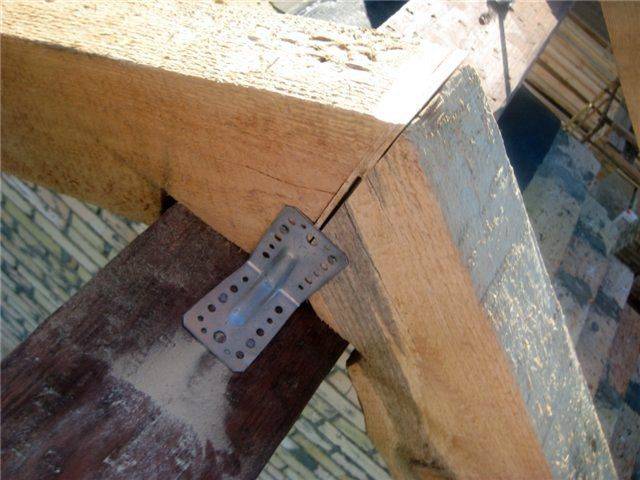

- Усиленные уголки для дерева. Металлический уголок с перфорированием, по центру усиленный продавленным ребром жесткости. Все способы крепления стропил к коньковому брусу без вырубки требуют использование таких уголков.
- Перфорированные металлические пластины. Нужны для крепления стропил в месте стыка, заменяют собой деревянные накладки.
- LK-крепления. Металлический ассиметричный уголок со сдвинутыми плечами, форма которого напоминает цифру 4. Используется для крепления стропил к коньковому брусу без вырубки. Устанавливаются сбоку, а не сверху прогона.
Как правило, металлический крепеж делают из оцинкованной стали. Но для большей надежности ставят пассивированные соединительные элементы, поскольку они лучше защищены от коррозии.
