Двухскатная крыша — разновидности конструкций, советы по проектированию и укладке кровли

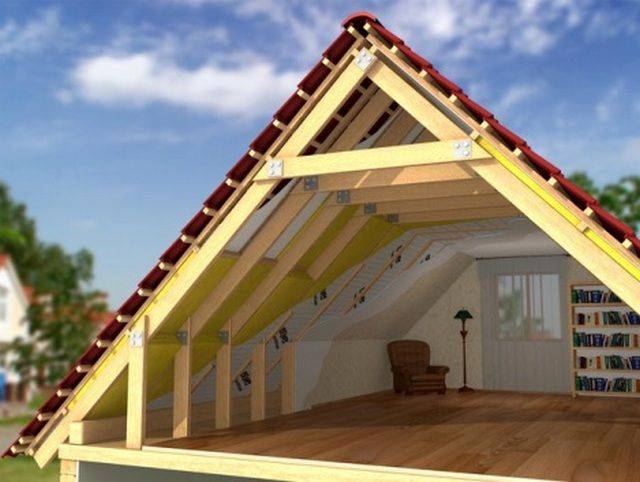

Особенности крыш с мансардой

Обыкновенная крыша должна решать следующие задачи:

  • защищать помещения от естественных осадков. Это главное требование к конструкции, поэтому герметичность должна быть полной, а стропильная система надежной;
  • улучшать внешний вид здания. Каждый архитектурный стиль предполагает свои решения кровель, но при этом они должны гармонично смотреться.

Крыша с мансардой, кроме этих задач, должна выполнять еще одну очень важную и сложную – обеспечивать благоприятный микроклимат в помещениях при минимальных тепловых потерях. Добиться такого результата можно только за счет создания сложного кровельного пирога, каждый слой которого имеет свои функции.

Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении

Виды стропильных систем

Стропила – это основной конструкционный элемент любой двускатной кровли. Именно они выдерживают и вес кровли, и вес того, что на ней скопилось, поэтому их выбирают с запасом. Типов стропил всего два – висячие и наслонные.

Стропильные системы

Выбор одного из типов стропил зависит от размеров крыши и конструкции дома. Если есть средняя несущая стена, то она может использоваться в качестве основания для наслонных стропил. Также подойдут и промежуточные столбчатые опоры. Концы стропил должны опираться на стены сооружения, а их средняя часть на стены или опоры, поэтому их элементы работают как балки – на изгиб. Преимуществом такой кровли является малый вес.

Когда производится установка стропильной системы двухскатной крыши, использование висячих стропил целесообразно там, где нет промежуточных опор. Наслонные же могут работать только в том случае, если расстояние между опорами не превышает 6.5 метров. Ширина стропил может быть увеличена за счет введения дополнительных опор. Если используется одна дополнительная опора, то расстояние составит 12 метров, а для двух – уже 15 м.

Если дом построен из бруса, то стропильные ноги опираются на верхние венцы, а крепление их осуществляется с помощью болта, скобы или нагеля. Соединение стропил производится соединением с помощью металлических накладок и болтов. В иных случаях рекомендуется использовать мауэрлат, о котором будет рассказано ниже.

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

ВАЖНО!
До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

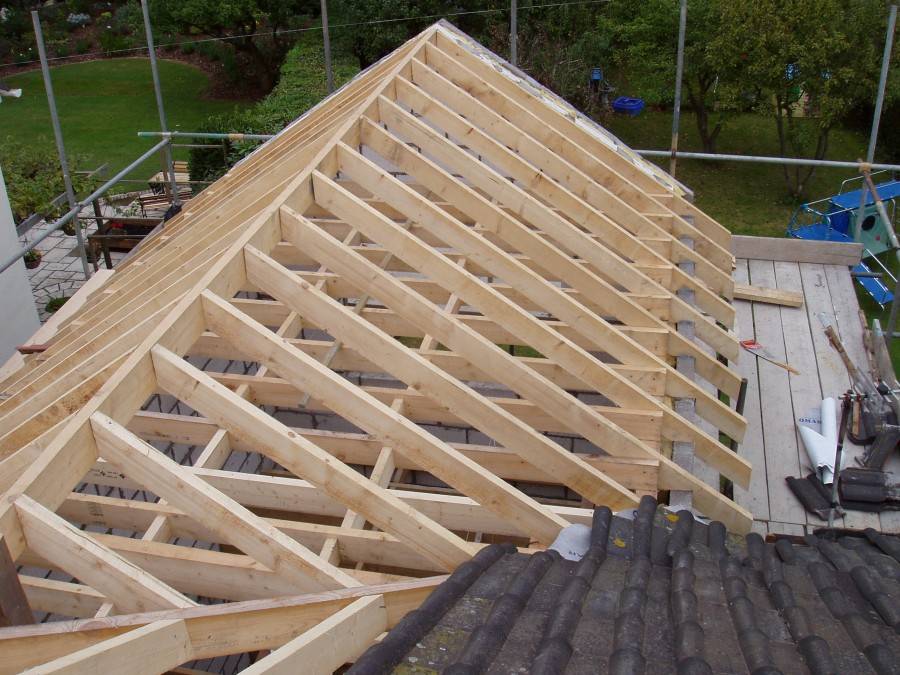

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

  • Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
  • Стропильная нога — составная часть, несущая на себе кровлю;
  • Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
  • Затяжка — часть, объединяющая конструкцию у основания;
  • Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
  • Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
  • Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
  • Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
  • Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При проектировании дизайна мансардной крыши нужно:

  • Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
  • Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
  • Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
  • Обеспечить надежную гидроизоляцию;
  • Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Схема двухскатной крыши

Чертеж двускатной крыши

Мансарда под кровлей с выносными консолями

Такой способ обустройства мансардной крыши также является популярным. В этом случае балки перекрытия выносят за пределы несущих стен, а стропильные ноги опирают на них, а не на опорный брус. Стропила необходимо усиливать подкосами. Благодаря обустройству крыши с выносными консолями можно заметно увеличить жилую площадь помещения.

Мансарда, занимающая часть ширины крыши

В этом случае кровлю располагают не по всей ширине здания. Часто такую крышу обустраивают по одну сторону от продольной оси, а другую сторону накрывают более крутым скатом. Подобная кровля получила название несимметричной конструкции.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

  1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
  2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
  3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

  1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
  2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

  1. Вагонка.
  2. Блок-хаус.

  3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
  4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

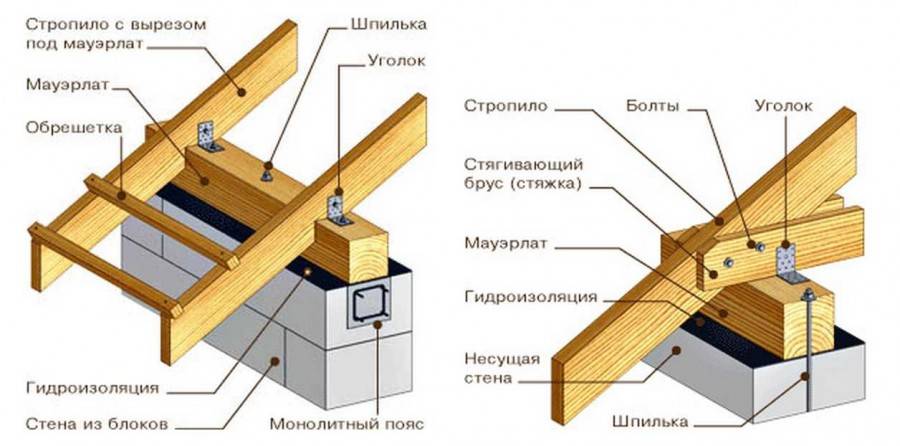

  1. Мауэрлат – брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

  2. Стропила, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

  3. Брус конька используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

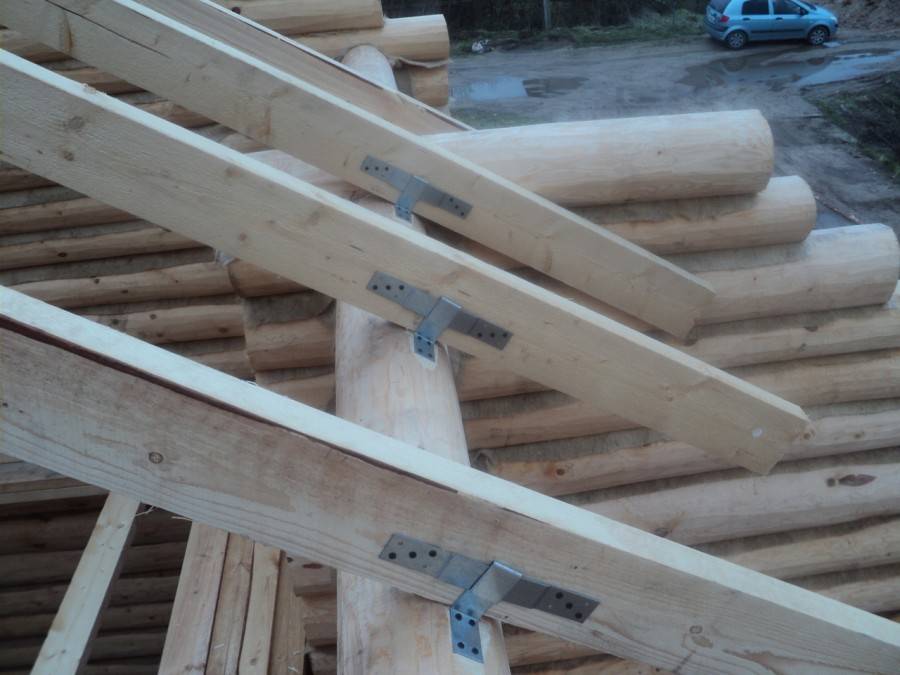

Стропила, прикрепленные к мауэрлатуИсточник krysha-expert.ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

  1. Опоры под брусок конька. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

  2. Стойки под стропила. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

  3. Прогон, он же брус, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

  4. Лежень – брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

  5. Затяжки. Это бруски, стягивают парные стойки (между собой).

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

  • мауэрлат;
  • стропильная система;
  • подкосы с коньками;
  • обрешетка;
  • теплоизоляция и влагозащита;
  • покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

  1. Одинаковая длина скатов, разный угол наклона. Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
  2. Одинаковый угол наклона, разная длина скатов. Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
  3. Разная длина и форма скатов. Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
  4. Нестандартные конструкции. Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
  5. Крыша со смещенным коньком. С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

  • доска строганая, устанавливаемая встык или внахлёст;
  • вагонка шпунтованная;
  • вагонка блок-хаус;
  • листовой пластик;
  • листовой профилированный или гладкий металл;
  • готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

  1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

  2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

  3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Рекомендации мастеров

Строя беседку для дачи своими руками, умелец без опыта может допустить множество досадных оплошностей и ошибок, исправление которых потребует вложений или отнимет ценное время. Чтобы результат удовлетворил ожидания, соблюдайте следующие рекомендации, которые дают профессиональные мастера:

  1. В качестве покрытия для беседки с двухскатной крышей используйте кровельные материалы с низкой резонирующей способностью. во время дождя создают шум, из-за чего в сооружении снижается слышимость. Ондулин, шифер и рулонные виды кровли гасят звук падения капель, сохраняя в беседке тишину.

  2. Если в беседке предполагается установка стационарного или переносного мангала, выбирайте негорючие виды кровельных материалов. Если же покрытие не имеет огнеупорных свойств, участок крыши, под которым располагается источник огня, следует защитить экраном из металла ли асбестоцемента.
  3. Для печей, каминов или мангалов, устанавливаемых внутри беседки, обязательно оборудуют канал дымоудаления. Так как в противном случае дым с продуктами горения топлива остается в сооружении, лишая нахождение в нем комфорта.

Монтаж беседки с двухскатной кровлей

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

  1. Заготовьте балки нижнего пояса фермы с учетом кровельных свесов 25—27 см с каждой стороны. Если длины бруса не хватает, его нужно нарастить с помощью накладки того же сечения, прибитой гвоздями.
  2. Уложите балку на землю и прикрепите к ней уголками вертикальные стойки, образующие стены мансардного помещения. Установите потолочную балку и подпорку для конька (бабку), после чего приставьте к ней и углам каркаса две доски висячих стропил для разметки, как это сделано на фото.
  3. Отрежьте элементы по месту и закрепите их. Из оставшихся частей досок таким же образом сделайте наслонные (нижние) стропильные ноги и прибейте их к каркасу. Ферма готова.
  4. Изготовьте остальные фермы по той же методике.

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

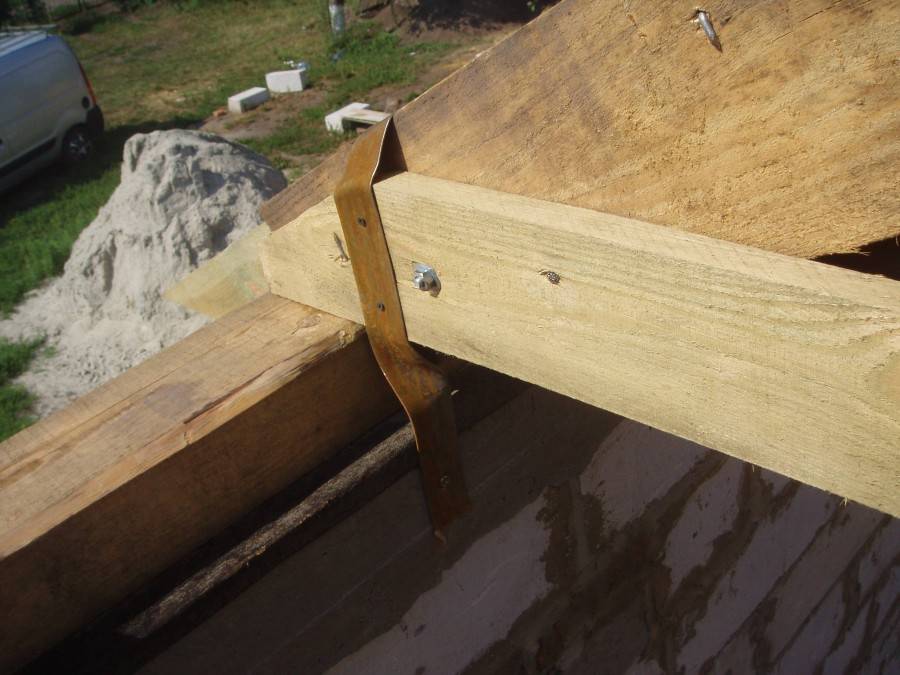

После расстановки стропила необходимо закрепить к стенам следующими способами:

  • скобами ко второму сверху венцу бревен или брусьев;
  • на стальных уголках и оцинкованных саморезах, как изображено на фото.

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Сверху на обрешетку настилается кровельное покрытие – шифер, металлочерепица и так далее. Технология укладки и крепежа зависит от выбранного материала.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

  • правильный угол наклона;
  • длину стропил;
  • расстояние между ними;
  • способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.

Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

  • Один из скатов крыши располагался с южной стороны;
  • Противоположный скат располагался под другим углом или увеличивался в длине;
  • Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

От теории к практике

Прежде чем начать строить двускатную крышу своими руками, следует провести простые расчеты с целью определения количества необходимого материала. Оптимальным и наиболее распространенным вариантом для самостоятельного возведения является классическая висячая стропильная система.

Мауэрлаты и коньковой прогон равны сумме длины несущей стены и длин свесов.

Количество стропил расчитывается отталкиваясь от длины здания. Если вы планируете крышу утеплять, то стропильный шаг лучше делать равным ширине утепляющих матов. Если же нет — ориентируйтесь на значение 0.8-1.3 м. Чем круче скат и легче кровля, тем шире шаг.

Это основные пункты касательно того, как рассчитать двускатную крышу. Разобравшись с ними можно переходить к самому процессу строительства.
