Описание
В настоящее время выбор кровельных материалов очень богат, поэтому подобрать оптимальный вариант можно на любой вкус и бюджет. Чтобы покрытия правильно и надежно легли на основание, необходимо произвести монтаж крепкой и долговечной обрешетки. Данная конструкция продлит срок службы кровли и сделает ее более износостойкой.

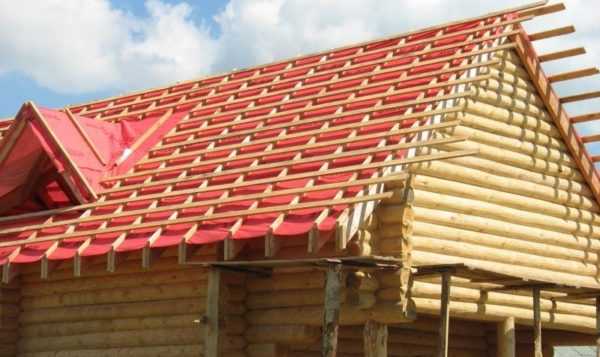

Сама обрешетка представляет собой перпендикулярно уложенные брусья. Эти детали устанавливаются на стропильные ноги. Данная конструкция принимает на себя основную нагрузку от материала кровли. При этом стропила передают вес крыши на перекрытия. В правильном исполнении получается надежная система, которая служит много лет.
Еще одной важной составляющей кровельного «пирога» является контробрешетка. Данная конструкция по своим функциям и строению отличается от обрешетки, однако далеко не все знают, что же это такое
Контробрешетка так же состоит из деревянных брусков. Их набивают непосредственно на гидроизоляционный материал, на стропила. Эту конструкцию монтируют, чтобы сформировать качественный слой гидроизоляции. Как правило, контробрешетка устанавливается под металлочерепицу.
Обрешетку и контробрешетку под крышу изготавливают из разного рода материалов.
Для подобных работ лучше всего подходят:
- шпунтованная доска;
- необрезная доска;
- обрезная доска;
- качественная фанера, устойчивая к воздействию влаги;
- стружечная плита.
Монтаж таких конструкций вполне возможно произвести своими руками. Конечно, эту работу нельзя назвать очень простой и быстрой. От качества выстроенной вами обрешетки будет напрямую зависеть надежность и долговечность кровельного материала. Именно поэтому к монтажу подобных систем следует относиться максимально ответственно и серьезно. Если же вы сомневаетесь в своих силах, то лучше не рисковать, а доверить работу профессионалам.
Монтаж обрешетки на кровлю из рубероида или листовой стали
1. Очистите крышу от мусора и грязи. Удалите отслоившийся и порванный рубероид, вскройте пузыри и обрежьте их края. Отогнутые участки металлической кровли необходимо выпрямить или обрезать.
Сметите мелкие обрезки и пыль щеткой.
2. Закрепите брусья контробрешетки на торцах крыши, в местах провалов кровли подложите обрезки досок или куски фанеры нужной толщины. Между брусьями вдоль карниза и конька натяните шнуры, выровняйте по ним остальные брусья контробрешетки и закрепите их на стропилах.
3. Установите необходимый размер шага и смонтируйте брусья обрешетки. На коньке и ребрах крыши, а также вокруг печных труб и проходных элементов выполните сплошную обрешетку.
4. Если длина брусьев обрешетки меньше ширины крыши, их стыки выводятся на середины брусьев контробрешетки.
5. Контробрешетка и обрешетка выполняются из брусьев сечением не менее 5х5 см. Сплошная обрешетка монтируется из плит ОСП, фанеры или обрезной доски 25 мм.
Особенности укладки шифера
Листы волнистой или плоской формы производят из цемента и распушенного асбестового волокна, играющего роль армирующей сетки. Он придает материалу прочность при изгибе, увеличивает ударную вязкость и снижает хрупкость.
Нахлест кровли
Для кровель чаще используется волнистый профиль как более жесткий и устойчивый к нагрузкам. Он спокойно выдерживает вес человека, снег или ветер.
Но наряду с прочностью шифер склонен к образованию трещин при изгибе, а стыки между рядами могут быть неплотными. Поэтому при устройстве обрешетки по возможности нужно компенсировать недостатки материала, для чего предусматривается ряд мероприятий.
Подрезка шиферных уголов
Чтобы при укладке шифера между рядами не оставались зазоры, бруски (или доски) для обрешетки должны иметь разную высоту:
- брусок для крепления 1 ряда вдоль карниза — 66 мм;
- следующий и каждый четный ряд — 63 мм;
- остальные — стандартную толщину 60 мм.
Понятно, что никто не будет резать пиломатериалы с разницей в 3 мм, поэтому под них подкладываются обрезки фанеры, куски рубероида и т.д. толщиной 3 или 6 мм. Благодаря такой конструкции обрешетки края листов плотно прилегают друг к другу, в стыки не задувает ветер, не попадает снег.
О материалах
В загородном домостроении при сооружении основы под финишное покрытие пригодными считаются следующие материалы и их комбинации:
Листовые (щитовые) материалы
С их помощью можно быстро подготовить значительную площадь, полученное основание получается идеально ровным. При монтаже кровли применяют следующие материалы:
- ДВП (древесно-волокнистая плита). Плитный материал, получаемый из древесного волокнистого сырья несколькими способами (может содержать в составе добавки смолы). Изделия маркируются по плотности и твердости.
- ДСП (древесно-стружечная плита). Изделие получаются горячим прессованием смеси стружки и смолы. Плиты могут иметь один или несколько слоев и различную прочность на изгиб и деформацию.

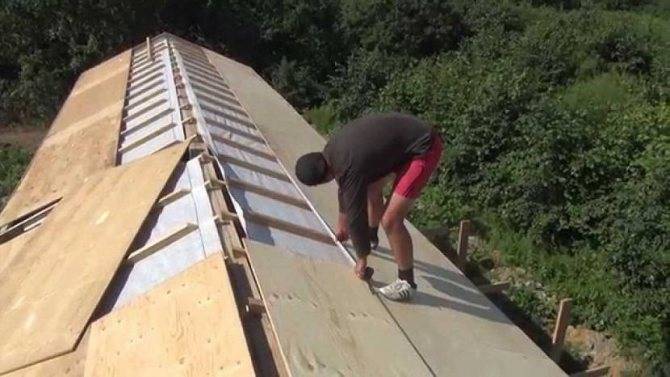

Использование листовых материалов экономит время Источник rubankom.com
- ОСП (ориентированно-стружечная плита). Многослойный материал; в каждом слое стружка, смешанная со смолой, расположена с различной ориентацией. Такая особенность изготовления обеспечивает высокую практическую надежность, благодаря чему листы ОСП чаще других служат основой для финишного покрытия.
- ФСФ. Получается путем склеивания листов шпона (тонких листов древесины сосны или березы). Эта разновидность фанеры характеризуется высокой водостойкостью и износоустойчивостью, позволяющей с успехом применять ее в монтаже кровли.
Плюсы использования листовых материалов:
- Оптимальный вариант для мягких кровельных материалов.
- Бюджетная стоимость.
- Поднятые на кровлю плиты легко и быстро монтируются.
К минусам относят следующие особенности:
- Плиты, как любой деревянный материал, нуждаются в предварительной обработке антисептиком и антипиреном.
- Монтаж обрешетки для крыши проводится в сухую погоду, в противном случае пропитанные влагой листы с большой долей вероятности деформируются.
- Плиты не очень удобно поднимать на крышу.
Доска и брус
Пиломатериалы, которые служат основным сырьем для обустройства обрешетки. К их характеристикам предъявляют следующие условия:
- Оптимальный выбор. Обрезная или шпунтованная доска; желательно выбирать изделия из древесины хвойных пород с влажностью, не превышающей 20%. Экономный вариант — горбыль, который укладывают плоской стороной вверх.
- Р екомендуется использовать изделия не шире 15 см — более широкие подвержены короблению в большей степени.

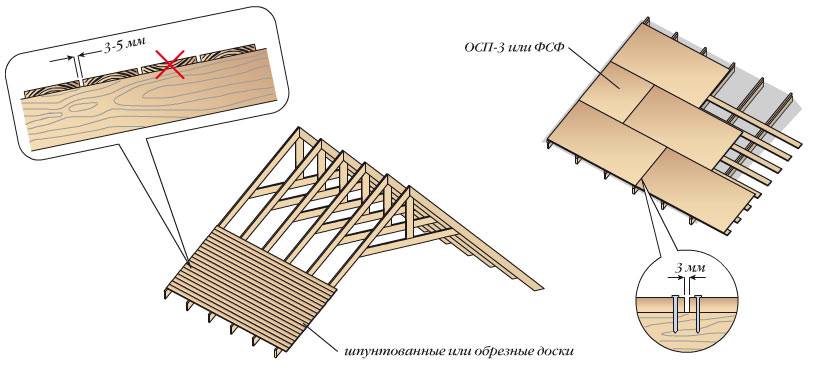

- Основное правило крепления: при организации сплошной обрешётки оставляют зазор 3-5 мм, для разреженной обрешётки шаг крепления рассчитывается заранее.
- Крепежные элементы. Для крепления к стропилам используют гвозди; их длина подбирается как удвоенная толщина доски (бруса).
- Для конструкции с широким стропильным шагом (более 80 см) доску для крыши практичнее и надежнее заменить на брус (с габаритами от 5х5 см). Для контробрешетки берут брус 3х5 см.
Способы крепления доски и бруса Источник plotnikov-pub.ru
Пиломатериалы не только просушивают, но и обрабатывают для защиты от гнили и насекомых-вредителей.
Плюсами использования пиломатериалов служит их бюджетная стоимость, экологичность и небольшой вес, что делает несложным их подъем на крышу. Отрицательными моментами использования считается:
- Необходимость профессиональных навыков укладки.
- Обязательность дополнительной обработки для защиты от плесени и насекомых.
- Возможность деформации во влажных условиях. Чтобы исключить такую возможность, укладку обрешетки и настил кровли проводят в сухую погоду.
Крепление профлиста
Когда обрешетка сооружена окончательно, пора крепить профлист. Для крепления полотен потребуются специальные саморезы, основанные на резиновой прокладке. Сколько именно потребуется крепежа, можно подсчитать заранее: на 1 квадратный метр приходится не меньше 5 саморезов. Листы укладываются снизу вверх, верхнее полотно должно буквально по краю прикрывать нижнее.
Какой будет ширина нахлеста, решается в зависимости от угла кровельного наклона. Листовые стыки обязательно обрабатываются битумной мастикой, обеспечивающей нужный показатель гидроизоляции.
Крепеж профильного настила к основе предполагает, что саморезы будут вкручены в нижнюю гофру, в зонах нахлеста – в верхнюю. Крепить на продольных стыках надо для того, чтобы защитить конструкцию от ветрового срыва, и для того чтобы выровнять кровлю. Все же крыша должна быть визуально однородной.
Если же выбран металлический вариант, фиксация листа может быть немного затрудненной. И дело в характеристике самого металла. Следует напомнить, что целесообразно для обрешетки брать исключительно профили с толщиной металла не выше 2 мм, если металл толще, нагрузка на стропильную структуру будет чрезмерной. Отсюда вывод и по саморезам: они имеют на конце сверло, разрешающее вкручивать их в металл без создания отверстий только тогда, когда толщина его не будет выше 2 мм. Чтобы процесс не был бесконечно трудоемким, прикрутить профнастил можно только к такой «облегченной» металлической обрешетке. Остальные варианты (с более толстым металлопрофилем) не просто использовать не очень правильно, но и опасно.
К крепежу также предъявляются свои требования: если уплотнительные прокладки, которыми оснащены саморезы, пересыхают и растрескиваются, кровля будет протекать. Потому следует приобретать фирменный крепеж с клеймом бренда на головке. Сомнительные саморезы могут обернуться потерей качества всей конструкции обрешетки с закрепленным профлистом.
Как сделать обрешетку под профнастил, вы узнаете в следующем видео.
Виды
Существует две главных разновидности обрешеток под кровельный материал. Они бывают сплошными и разряженными. Ознакомимся с этими конструкциями детально.
Сплошная
Сплошную разновидность обрешетки устанавливают при помощи влагостойких листов фанеры или ОСБ (их толщина должна составлять не меньше 10 мм). Иногда для сбора этой конструкции применяются доски. Если вы используете последний материал, то вам следует учесть, что он укладывается с небольшими промежутками (примерно в 10 мм).
Главным преимуществом сплошной обрешетки, изготовленной из листового материала, конечно, является идеально ровная поверхность, получающаяся в итоге. На подобной конструкции не остается перепадов в отличие от вариантов, собранных из досок.
Однако у такой системы есть и несколько недостатков.
- Укладка листовой обрешетки может серьезно ударить по кошельку, поскольку плиты ОСБ или фанеры, как правило, стоят дороже обычных досок.
- Плотная укладка черепицы на обрешетку не всегда является чем-то положительным. Повышенная теплопроводность кровли обязательно станет провоцировать появление конденсата, даже если в течение суток температурные значения будут колебаться. При плотной укладке не остается вентиляционного зазора для испарения лишней влаги, поэтому она будет постоянно копиться под кровельным материалом, что для него очень вредно.
- Если задуматься над тем, как металлочерепица укладывается на такую основу, то становится ясно, что особого смысла в ней в принципе нет. Для гибкой черепицы сплошная обрешетка – прекрасный вариант, а вот для металлочерепицы вполне допустимо использовать и более доступные конструкции.
Сплошная обрешетка, изготовленная из досок, установленных с маленьким просветом, лучше всего подойдет для монтажа на небольших углах крутизны кровли при укладке профнастила, шифера или кровли из такого материала, как ондулин. Что касается металлочерепицы, то для нее обрешетку из досок применяться не рекомендуется.

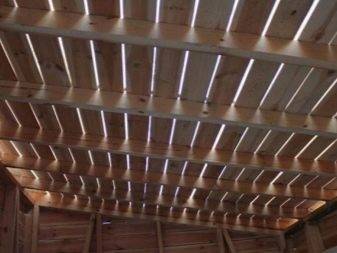

Разреженная
Разреженная обрешетка под кровлю признана оптимальной конструкцией. При ее монтаже направляющие нужно устанавливать так, чтобы подошва каждого горизонтального ряда модулей металлочерепицы обретала надежную нижнюю опору и достаточную ширину материала для установки саморезов.
В данном случае промежуток, находящийся между осями горизонтальных направляющих, обязательно должен соответствовать продольной длине модулей кровельного материала. Чаще всего шаг между брусьями составляет несколько сантиметров. Подобная конструкция неплохо подходит для металлической кровли, волнистого шифера и черепицы натурального происхождения.
Для конструирования разреженной крыши допустимо использовать доски с толщиной в 20-40 мм. При этом габариты брусков могут составлять 50х50 мм или 60х60 мм, а диаметр жерди – 70 мм.
В данном случае выбор подходящего материала для изготовления обрешетки во многом зависит от кровли и ее особенностей. Например, дерево, применяемое в строительстве, должно быть не ниже 2 сорта – на материале не должны присутствовать сучки и прочие дефекты. Желательно выбирать обрезную доску.
При создании разреженной конструкции обрешетки необходимо выбирать материал:
- на котором нет сучков – такие дефекты нередко приводят к поломке досок под весом снеговых осадков;
- сухое дерево – древесина ни в коем случае не должна быть сырой, поскольку со временем она все равно рассохнется, и крепежные детали (гвозди или саморезы) будут держаться в материале не так крепко.
Очень часто плоскую сплошную обрешетку укладывают сверху на разреженную. Конечно, такое устройство не является обязательным. Сплошную конструкцию вполне допустимо монтировать без предварительного возведения разреженной основы.
Чем отличается обрешетка для шифера и металлочерепицы
Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.
Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: “Как и чем обработать стропила и обрешетку – выбираем антисептик”). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.
Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.
Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий
При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши
Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.
Что такое обрешётка
Чтобы понять смысл устройства, надо разобраться в общей конструкции кровли дома. Этот элемент состоит из двух основных частей: ограждающей и несущей. В первом случае речь идёт о финишной отделке, которая защищает чердачное помещение от пагубного воздействия внешней среды. Несущая конструкция – стропила, которые служат опорами для крепления кровельного материала и фактически соединяют стены и крышу здания.
Обрешёткой кровли называют часть стропильной системы, выполненной в виде досок или брусков, уложенных перпендикулярно расположению стропил. Элемент упрощает монтаж теплоизоляционных плит и отделочного материала, способствует равномерному распределению нагрузки на стропильную систему.
Преимущества металлической обрешетки ↑
Каркас под кровельный настил такого типа прост в монтаже и не отнимает много времени. Монтаж металлической обрешетки из профиля, проводят при помощи сварки или выполняют крепеж болтами. Наращивание длины проходит «внахлест» без использования дополнительной настила основы. Шляпный профиль устанавливают прямо на несущий каркас. Сочетание стропил, опалубка и кровельных металлических листов дает полнейшую совместимость материалов. То есть, если выполнена корректная сварка и защищена, то вредные химические реакции, которые обычно возникают при соединении разнородных материалов исключены.
- Сталь – это легкий и прочный материал, который не подвержен гниению и, в отличие от дерева, насекомыми не повреждается. Соответственно, обработка обрешетки антисептиками не нужна.
- Стальная основа и металлочерепица или профлист негорючие.
- Элементы стальной конструкции под крышу сделаны из ровного профиля, поэтому не деформируются и не искривляются, что свойственно опалубку из других материалов.
- Абсолютная совместимость с такими кровельными покрытиями, как металлочерепица и профнастил.
- Безотходный монтаж.
Ровная основа при укладке профнастила
Работы проводятся своими руками. Используется дерево или металлическая решетка. Основное условие — ровная поверхность.
Порядок работ следующий:
- Вдоль карниза ведется крепление основной доски. Она берется шире остальных брусьев. Также дополнительные крепежные планки устанавливаются в местах дымохода или других проемов.
- Проводится расчет. Работы начинаются после установки утеплителя.
- В зависимости от плеча кровельного настила определяется шаг обрешетки. Ориентировочно он составляет 0,5 м. Если набиваются брусья, то они берутся сечением 50×50 мм. В случае использования доски ее размеры — 50×120 мм. В итоге должна получиться ровная плоскость. Прогибы могут ослабить плотность фальцев.
- Крепление профнастила ведется в нижней плоскости волны.
Монтаж
Монтаж металлической обрешетки выполняется в процессе возведения кровли после окончания процесса сборки стропильного каркаса. Если обрешётка изготавливается из металлопрофиля, то и остальные элементы стропильной системы целесообразно будет изготовить из этого же материала, сопоставимого по весу и величине сечения. Соединять между собой элементы можно с помощью крепёжных элементов из нержавеющей стали или посредством сварки. происходит следующим образом:
Сначала устанавливают стропильные пары каркаса и укрепляют их с помощью подкосов или временных распоров
Важно, чтобы стропила верхними ребрами образовывали ровную плоскость, на которую удобно будет закреплять кровельное покрытия.
Сверху стропил расстилают гидроизоляционное покрытие, которое должно защитить термоизоляционный материал и каркас от проникновения конденсата и атмосферной влаги.
Если обрешетка относится к двойному типу, то вдоль стропильных ног фиксируют рейки контробрешетки, чтобы создать между ними и кровельным материалом вентиляционный зазор.
Затем происходит фиксация реек обрешетки с заранее выбранным шагом. Крепить элементы между собой можно с помощью сварки или саморезов из нержавеющей стали с резиновым уплотнителем.
Профиль, используемый для монтажа металлической обрешетки

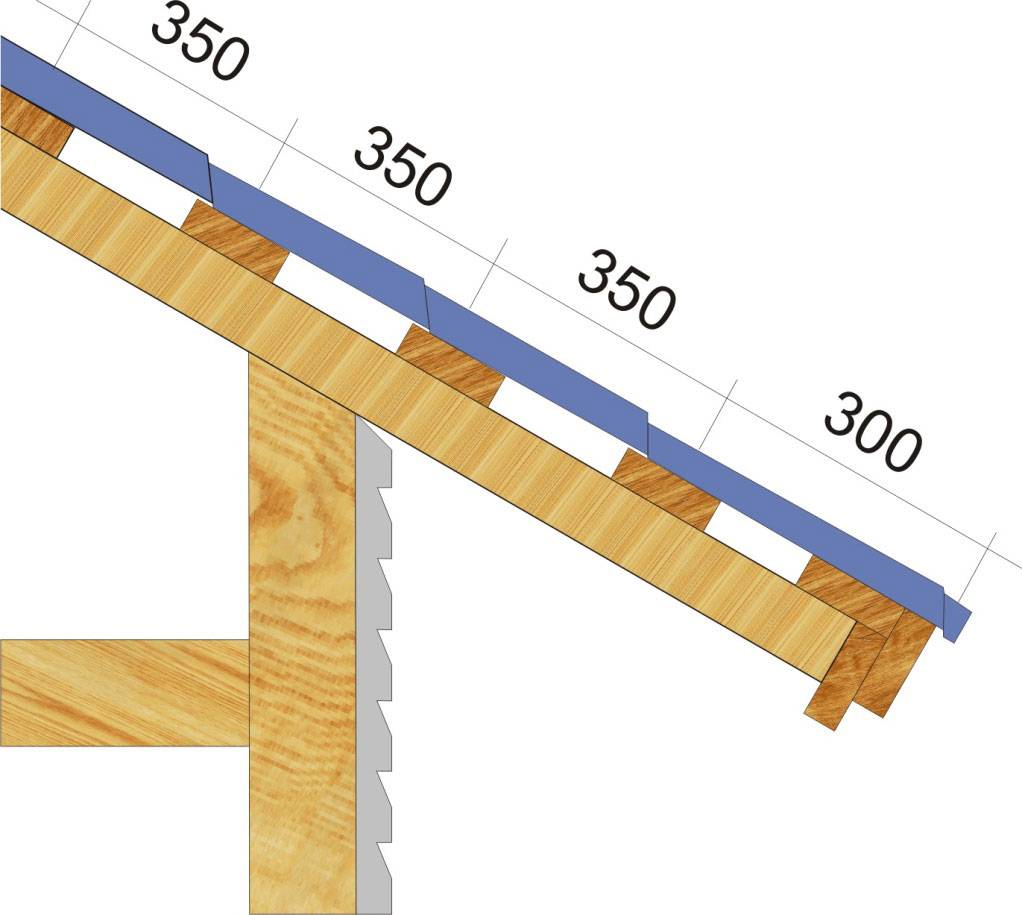

Шаг обрешетки под профнастил
Монтаж
Обрешетка для листового материала
Для материала, состоящего из листов, применяют сплошную обрешетину. Доска для нее используется толщиной 25 мм, а ширина составляет до 14 см. При расстоянии между стропилами больше 1 м следует проверить прочность каркаса своим весом. Если он прогибается, то следует монтировать второй слой. Двухслойная состоит из бруса 50х50. Прибиваем доски параллельно коньку на расстоянии, которое исключит прогиб, обычно оно колеблется в пределах 50-100 см. Монтаж верхнего слоя производится также либо по диагонали.
Нужно помнить для крепления используем гвозди превышающие длину обрешетки в 2 раза. Примером если доска 25-ка, то гвозди берем не меньше 50 мм. Следующим шагом будет настил рубероида или пергамента внахлест, составляющий 10 см. Конструкция является универсальной и подойдет под разнообразные кровли.
Кровля из металлочерепицы
Использование металлочерепицы допускает как сплошную, так и разреженную обрешетки. Сплошная подразумевает такие действия, как и в предыдущем описании, но есть один нюанс. Для металлочерепицы последний снизу ряд нужно поднять на высоту волны. Для этого используем доску соответственной толщины.
Использование фальцевой кровли
Если кровля сложной геометрии с уклоном до 14 градусов, то при фальцевой кровле рекомендуется использовать сплошную решетку. В других вариантах можно использовать разреженную.
Конструкция обрешетки под шифер или профнастил
Обрешетка под шиферную кровлю или профнастил подойдет как сплошная, так и разреженная. Для сплошной применяется доска сечением 30-40 см, а для разреженной 50х50. Желательно чтобы кровля такого вида была идеально ровной. Для этого используется шаг между брусом около 22 мм.
Чтобы произвести надежную кровлю пользуйтесь подробной инструкцией и соблюдайте все правила и нюансы при постройке обрешетки и контробрешетки.
Угол наклона кровли
Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.
Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.
Сплошная обрешётка и материалы
Выше указывались пункты, касающиеся разряженной обрешётки. Её также можно сделать и сплошной. Но применяются уже другие материалы:
- водоустойчивая фанера,
- стружечные плиты OSB-3.
Это взаимозаменяемые варианты. Ценник фанера несколько выше. Но этот материал проще демонтировать и снова использовать. С обозначенными плитами таких действий не получится.
В зависимости от дистанции стропил, отсутствия или нахождения под листами дополнительных прогонов подходят фанеры или плиты толщиной 1,2 – 2,1 см.
Для любой фальцевой кровли сплошную обрешётку требуется выполнять из пиломатериалов, чьи параметры толщины отражены в предложенной таблице:
| Дистанции стропил, либо прогонов (см.) | Доска клееная многослойная | Доска обрезная из хвойных пород | Фанера/ плиты |
| 60 | 20 | 22 | 12 |
| 90 | 23 | 25 | 18 |
| 120 | 30 | 32 | 21 |
В редких случаях для создания сплошной обрешётки применяют обрезную доску. Ещё реже в этом деле встречаются шпунтованные изделия. Они собираются автоматически без сквозняков между составляющими.
Самая распространенная тол данных материалов составляет 2,5 см. Версии толще 3,2 см не годятся – у них слишком большая масса.
Нужная ширина досок для обрешёток не превышает 15 см. При аналогии с вариантом доски «сотка» получается сравнительно небольшое число крепежей на один скат, и минимальное число стыковых зон.
При сопоставлении с вариантом на 20 см (шириной), вариант на 15 см меньше уязвим к поперечным дефектам. Чем больше ширина доски, тем больше её расположенность к деформациям и усушке.
Для создания сплошных обрешёток задействуют калиброванные доски. То есть в данной партии у всех досок идентичная ширина.
