Стабилизатор напряжения для газового котла как выбрать: популярные стабилизаторы для газовых котлов и их технический обзор

10 лучших стабилизаторов напряжения

Нормативы предусматривают максимальное отклонение напряжения в сети на уровне не более 10%. К сожалению, очень часто, особенно в частном секторе, где подстанции рассчитывались на гораздо меньшее энергопотребление, просадки напряжения достигают значений в несколько раз больше, а при отключении мощной нагрузки возникают не менее мощные скачки. Такая нестабильность может иметь множество неприятных последствий: если перегорающие лампы – это еще меньшее из зол, то сбои в работе управляющей электроники или отказ бытовой техники невольно заставят задуматься о покупке стабилизатора напряжения.

В сегодняшнем рейтинге мы рассмотрим лучшие однофазные бытовые стабилизаторы, наиболее востребованных на рынке и заслужившие положительные отзывы от покупателей: от маломощных моделей, задача которых – защитить Ваш компьютер или телевизор, до серьезных устройств, рассчитанных на установку непосредственно на вводе электроэнергии в частный дом или квартиру.

Лучшие стабилизаторы напряжения для одного-двух устройств (до 1 кВт)

Хотя он и выполнен по классической релейной схеме (уложиться в такую стоимость электронному стабилизатору проблематично), разработчикам удалось дать ему возможность работы в широком диапазоне напряжений на входе: от 140 до 260 В. При этом использованный автотрансформатор имеет достаточное число секций, чтобы обеспечить малые колебания напряжения на выходе (напомним, что главная проблема релейных стабилизаторов – это ступенчатое изменение выходного напряжения – при изменении напряжения на входе управляющая электроника перекоммутирует обмотки автотрансформатора и, чем их больше, тем меньше грубость регулировки). Заявленная производителем точность (216…224 В) на практике подтверждается, а время отклика в 10 мс находится на уровне лучших современных релейных стабилизаторов напряжения.

Максимальной мощности в 1 кВт будет достаточно даже для игрового компьютера, превращающего львиную долю потребляемой электроэнергии в тепло. Сам же стабилизатор имеет весьма высокий КПД (97%), так что даже при высоких нагрузках перегревается лишь при работе на грани отключения (напряжение в сети меньше 150 В). Но благодаря тому, что производитель не сэкономил на защите от перегрева и перегрузки, стабилизатор не только заранее сообщит о выходе в критический режим работы, но и вовремя отключится.

• Доступная цена.
• Достаточная точность, для релейного стабилизатора – весьма неплохая.

Большие габариты и масса.

Характеристики AVR 500 в чем-то даже превосходят параметры «Ресанты» – у этого стабилизатора широчайший рабочий диапазон (100-280 В), но из-за этого грубее точность стабилизации (202-238 В). Скорость реакции здесь на современном уровне: достичь показателя менее 10 мс удается немногим релейным стабилизаторам. Так что, если Вам нужен компактный стабилизатор, SVEN AVR 500 вполне достоин лучших рекомендаций.

• Небольшие габариты.
• Возможность работы при экстремальных просадках напряжения.

Ощутимый нагрев под нагрузкой при сильных отклонениях питания от номинала.

Точность стабилизации здесь – 9% (увы, компактные размеры потребовали снизить число силовых реле и ощутимо загрубить точность). Тем не менее, в норматив стандарта стабилизатор вписался уверенно, хотя и близко к пределу. С другой стороны, его цена – одна из самых низких на рынке, так что, если Вы не страдаете излишним перфекционизмом или не планируете подключать высокочувствительную электронику, Powercom будет не самым худшим выбором.

В каком случае целесообразно использовать ИБП вместо стабилизатора

Кроме стабилизаторов напряжения существуют еще и источники бесперебойного питания (ИПБ), которые выдают постоянное значение вольт и могут обеспечивать напряжением котельное оборудование. Их разница заключается в наличие аккумуляторов, предоставляющих резервный ток даже когда полностью отключили электроэнергию в доме. Длительность подачи питания зависит от емкости батареи, а последнее напрямую связано с размерами оборудования и стоимостью.

ИПБ не целесообразно покупать когда отсутствуют длительные отключения света. Если в многоквартирном доме или поселке иногда пропадает напряжение (обрывы на линии, падение ниже 100 В от нагрузок пользователей), то стабилизатор отключит котел и будет ждать возобновления питания. Поскольку отопление имеет большой запас температуры, то система не размерзнется за 5-6 часов простоя даже в самые сильные морозы. Как только уровень напряжения восстановится до минимально допустимого по паспорту стабилизатора, он его пропустит и автоматика котла снова вступит в работу.

Но если отключения напряжения происходят на длительное время (свет пропал вечером и появился лишь на следующий день в обед), и такое случается раз в месяц, то стоит задуматься о приобретении ИПБ. За счет аккумуляторов прибор сможет обеспечить питанием котел и насос, что не даст остыть теплоносителю.

Его принцип действия заключается в накоплении энергии в батареи, пока в сети есть напряжение, и отдаче тока к потребителям, в случае общего отключения. Переход с внешнего напряжения на собственное происходит мгновенно, поэтому аппаратура продолжает работать. К недостаткам ИБП можно отнести более сложное обслуживание, увеличенные размеры корпуса, высокую стоимость.

Типы ИБП

Источники бесперебойного питания конструктивно делятся на два типа:

ИБП со встроенным аккумулятором. Имеют небольшой запас ввиду малой емкости батареи. Рассчитаны на поддержание работоспособности электроники котла, и возможно, сигнализации оборудования (малоточные сети).

ИБП подключаемые к внешним аккумуляторам. Это более продвинутый тип оборудования, который способен питать котел, насосы, обеспечивать работу электромагнитных клапанов и других исполнительных устройств. С их помощью можно пережить длительные отключения света без каких-либо последствий для микроклимата в помещении.

Тип архитектуры ИБП

Оборудование с аккумуляторами делится на три типа по архитектуре исполнения:

• Оффлайн. Функционируют без встроенного стабилизатора, поэтому как только показатели сети становятся неприемлемы, переходят на работу от аккумуляторов. При частом изменении параметров входного тока батарея будет регулярно задействоваться и быстро разрядится.
• Онлайн. Имеет увеличенное количество батарей и производит двойное преобразование тока. Аккумулятор постоянно подзаряжается, а котел получает напряжение от батареи, с преобразованием 36 В постоянного тока в 220 В переменного. Оптимально подходит для котельного оборудования, но стоит дорого.
• Линейно-интерактивные. Одновременно происходит и подпитка батареи и подача напряжения на котел с выравниванием показателя до 220 В. Отличается достаточной точностью выходного напряжения и средней ценой.

Сравнение стабилизаторов напряжения и ИБП

Стабилизатор	ИБП
В каком случае целесообразно использовать.	При кратковременных скачках напряжения и редки отключениях электроэнергии.	При частых отключениях электроэнергии на длительные промежутки.
Принцип работы.	Устраняет кратковременные скачки напряжения и стабилизирует напряжение.	Пока электроэнергия есть, заряжаются аккумуляторы, при отключении электроэнергии аккумуляторы являются источником электричества.
Обслуживание.	Простое.	Более сложное из-за наличия аккумуляторов.
Размер устройства.	Устройство компактное.	Габариты устройства большие.
Стоимость.	Ниже чем ИБП.	Высокая.

Подводя итог можно выделить главные моменты: стабилизатор напряжения крайне необходим для защиты газового котла; важно рассчитать его мощность с запасом по формуле, выбрать быстродействие 5-10 мс. Немаловажны функции защиты и рестарта

При продолжительных отключениях света лучше выбирать ИБП с архитектурой онлайн.

Типы приборов, корректирующих электропитание

Стабилизатор напряжения – это устройство, которое поддерживает напряжение (его форму и частоту) в нужном для оборудования значении. Подключая котел к этому прибору можно быть уверенным, что все энергозависимые блоки отопительной системы будут работать без перегрузок, что исключит их дорогостоящий ремонт.

Сегодня, на отечественном рынке можно приобрести три типа устройств стабилизирующих напряжение, подаваемое на котельную установку:

Электромеханические устройства

Принцип работы электромеханического стабилизатора для газового котла не отличается технологичностью: на обмотке трансформатора находится подвижный ролик или токосъемная щетка. Ее положение на обмотке является определяющим фактором для изменения выходного напряжения.

Несмотря на некую архаичность данного прибора, именно в электромеханическом стабилизаторе реализована наиболее плавная настройка выходного напряжения. Кроме этого, к достоинствам устройств этого типа можно отнести:

• Устойчивость к перегрузкам.
• Надежность, которая, впрочем, зависит от качества сборки и используемых материалов.

 Недостатков у такого прибора также достаточно:

• Требовательность к поверхности токосъемного ролика. Высокие токи, проходящие через эту деталь, способствуют образованию раковин на ее поверхности. Площадь соприкосновения щетки или ролика с поверхностью обмотки трансформатора уменьшается, что ведет к нагреву. В среднем, данная подвижная деталь требует замены каждые 3 года.
• Высокая инерционность. Время реакции на перепад напряжения в сети не более 10 v/сек.
• Требовательность к обслуживанию, которое необходимо проводить не реже 1 раза в год.

И главный недостаток – это возможность появления искры между контактами, что в условиях работы с газовым котельным оборудованием крайне опасно.

Релейные устройства

Этот тип стабилизаторов имеет похожую с электромеханическими приборами конструкцию, но для переключения между ступенями используется не ролик или токосъемная щетка, а релейный блок. Чем больше ступеней (количество обмоток и соответствующих им реле), тем выше качество работы устройства.

В отличие от электромеханических «собратьев», релейные модели имеют большую скорость срабатывания (50V/сек), что достаточно неплохой показатель в случае скачка напряжения. Основные достоинства релейных моделей:

• Большой диапазон напряжений, от 150 до 260 вольт.
• Нетребовательность к обслуживанию.
• Устойчивость к частым перепадам напряжения.

Недостатки, которые отмечают пользователи данных приборов, чисто субъективные: слышимые звуки при переключении реле; сравнительно невысокая точность поддержания напряжения 5 – 8%.

Электронные устройства

Конструкция электронных стабилизаторов практически идентична релейным моделям, но за переключение между обмотками трансформатора отвечают полупроводниковые приборы – тиристоры.

Собранные на основе кристалла, тиристоры играют роль ключа: при достижении определенного напряжения на управляющем электроде кристалл пропускает электрический ток между анодом и катодом. Благодаря такой конструкции, стабилизатор имеет высокую скорость срабатывания, которая в 5 раз выше, чем у «скоростных» релейных приборов.

Остальные достоинства электронных устройств:

• Надежность и практически неограниченный ресурс, который зависит от качества изделия и правильности его выбора.
• Нетребовательность к обслуживанию.
• Бесшумность.

Недостатком электронных приборов является их высокая стоимость.

Чтобы понять какой стабилизатор для котла отопления лучше была составлена таблица достоинств и недостатков всех типов стабилизаторов. Зеленым цветом обозначены достоинства, красным – недостатки.

Виды стабилизаторов

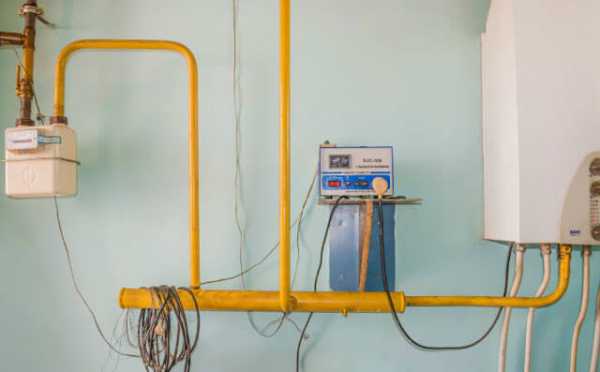

Стабилизатор напряжения для котлов отопления создан, чтобы работать в нескольких направлениях: при любых скачках напряжения выравнивать показатель до 220 В или безопасно обесточивать систему, если возможности аппарата не позволяют нормализовать силу тока.

Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования.
Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.

Электромеханические

Принцип действия оборудования основан на установленных внутри корпуса обмотках трансформатора, по которым движутся угольные щётки. Привод обеспечивает вращение агрегата. Исходя из входного напряжения, щётки будут принимать определенное положение, передавая аппарату необходимый ток.

Преимущества:

• высокая точность работы;
• низкая и доступная цена;
• большой выбор регулировок;
• сохранение работоспособности при больших перегрузках;
• компактные размеры.

Но имеются и некоторые недостатки, о которых нужно знать:

• время срабатывания – 2 секунды, а это очень много, если на котле стоят электронные детали;
• при возникновении резкого скачка тока стабилизатор иногда снижает или завышает выходящее значение;
• при похолодании стабилизатор на котле будет плохо срабатывать из-за минусовой температуры;
• присутствуют механические части, они недолговечные из-за износа щеток;
• при работе создаёт много шума;
• возникают искры при эксплуатации, что создает опасность возгорания – в таком случае необходимо использовать удаленный монтаж.

Такой стабилизатор часто используют для газовых котлов, но специалисты советуют заранее позаботиться о мерах предосторожности. Оборудование желательно устанавливать на определённом расстоянии от самого отопительного котла

Релейные

Этот тип новее предыдущего варианта и наиболее широко используется при работе с котлами. На трансформаторе размещают от 5 до 12 реле, которые помещают в отдельный корпус. При резком изменении напряжения, ток пропускается через один из них по контуру максимально приближенного к 220 В. Таким образом, происходит выравнивание. Желательно выбирать стабилизатор с наиболее большим количеством реле.
В конструкции полностью устранены механические компоненты. Это влияет на продолжительность срока эксплуатации.

Преимущества:

• мгновенно срабатывает на перепады;
• большой диапазон водного напряжения;
• хорошо справляется с большими перегрузками;
• без перебоев работает при минусовой температуре;
• нет необходимости постоянно обслуживать и осуществлять контроль;
• прослужит долгие годы из-за отсутствия механических деталей;
• доступная стоимость.

Недостатки:

• если приобрести оборудование с маленьким числом реле, то шаг сильно увеличится, а потому пострадает точность;
• погрешность напряжение до 8%;
• создает много шума при эксплуатации.

Стабилизатор получил популярность из-за оптимального соотношения цена/качество.

Электронные

Источник фото: ua.all.biz

Этот тип оборудования проводит ток через контуры обмотки трансформатора. Но это происходит благодаря не привычному реле, а специальным ключам. Симисторы могут пропускать идущий из сети ток в нескольких направлениях, а тиристоры только в одном. Эти полупроводниковые элементы небольших размеров, но имеют большую эффективность при работе.

Преимущества:

• долгий срок эксплуатации;
• неприхотливость в обслуживании;
• нет необходимости постоянно осуществлять контроль за работой;
• могут функционировать без перебоев в сильные морозы;
• широкий диапазон регулировок.

Недостатки:

• повышенная чувствительность к посторонним помехам;
• большая цена за оборудование.

В современные дни такие типы стабилизаторов – самые совершенные из тех, которые можно установить на газовый котёл. Но они уступают в популярности релейным из-за высокой цены.

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

• Тип: релейный.
• Мощность: 180 Вт.
• Напряжение на входе: 165—260 В; на выходе — 200—240 В.
• Точность стабилизации: 10%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 1,5 кг.
• Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Количество выходных розеток: 1.
• Вес: 3,5 кг.
• Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 140—260 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 19,7 кг.
• Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

• Тип: релейный.
• Мощность: 400 Вт.
• Напряжение на входе: 100—280 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 95%.
• Количество выходных розеток: 1.
• Вес: 2,9 кг.
• Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

• Тип: релейный.
• Мощность: 10 кВт.
• Напряжение на входе: 110—270 В; на выходе — 202—238 В.
• Точность стабилизации: 8%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 22,5 кг.
• Стоимость: от 12190 р.

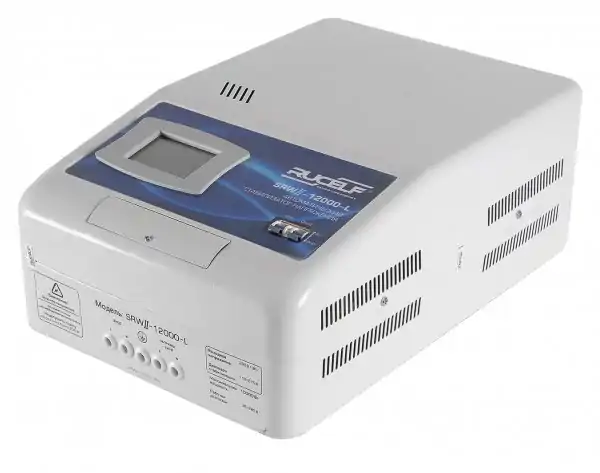

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

• Тип: релейный.
• Мощность: 7 кВт.
• Напряжение на входе: 140—260 В; на выходе — 207—233 В.
• Точность стабилизации: 6%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 14,1 кг.
• Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

• Тип: релейный.
• Мощность: 600 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

• Тип: релейный.
• Мощность: 1000 Вт.
• Напряжение на входе: 176—264 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 95%.
• Количество выходных розеток: 4.
• Вес: 1,6 кг.
• Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

• Тип: электронный.
• Мощность: 8 кВт.
• Напряжение на входе: 128—320 В; на выходе — 210—230 В.
• Точность стабилизации: 4,5%.
• КПД: 97%.
• Клеммы для подключения нагрузки.
• Вес: 41 кг.
• Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

• Тип: электронный.
• Мощность: 5,2 кВт.
• Напряжение на входе: 60—265 В; на выходе — 209—231 В.
• Точность стабилизации: 5%.
• КПД: 98%.
• Клеммы для подключения нагрузки.
• Вес: 20 кг.
• Стоимость: от 23470 р.

Лучшие напольные стабилизаторы напряжения для газового котла

Напольное размещение расширяет возможности для производителей по оснащению стабилизаторов, потому что отпадает необходимость в компактном корпусе или малом весе. Часто в этой категории можно найти очень мощные модели до 2000 Вт, но встречаются и довольно компактные на 500-600 Вт.

Напольные стабилизаторы можно установить под столом, на столе, или специальной полке. Нередко их размещают в нише или тумбочке. Это избавляет владельцев от необходимости сверлить стены и прокладывать провода с кабель-каналами. КПД таких моделей варьирует от 85 до 97%. Взаимодействие с диапазоном входящего напряжения может быть от 140 до 270 В.

РЕСАНТА ACH-500/1-Ц	Daewoo Power ProductsDW-TZM1kVA
Активная мощность, Вт	500	1000
Входное рабочее напряжение, В	140-260	140-270
Габариты (ШхВхГ), мм	110х133х134	306х363х433
Время отклика, мс	7	20
Вес, кг	2,5	3,16

РЕСАНТА ACH-500/1-Ц

Компактная модель с вытягивающейся резиновой ручкой для переноса. Относится к релейному типу и имеет мощность 500 В. Скорость срабатывания 35 в/с. Работает с диапазоном напряжения 140-260 В.

+ Плюсы РЕСАНТА ACH-500/1-Ц

1. На цифровом дисплее видно издалека отображающиеся значения.
2. Стальной корпус прочен и убережет ключевые детали при падении или ударе.
3. Бесшумная работа разрешает использовать недалеко от входа в спальню.
4. Простая установка и подключение.
5. Долго работает без поломок.
6. КПД 97%.
7. Резиновые ножки обеспечивают устойчивое положение даже на вибрирующей скользкой поверхности.
8. Время отклика 7 мс.

– Минусы РЕСАНТА ACH-500/1-Ц

1. Первое время издает при работе неприятный запах.
2. Дизайн очень простой, почти «советский».
3. Если нет места на полу или другой поверхности, то придется мастерить полку.
4. Короткий сетевой шнур, который большинству пользователей пришлось удлинять.
5. Только одна розетка.

Этот стабилизатор напряжения станет лучшим для небольшой котельной в частном доме, где его можно установить  непосредственной близости от котла. Габариты 110х133х134 мм и вес 2.5 кг нисколько это не затруднят. Хозяевам не придется ничего сверлить и прикручивать. Перфорация в два ряда на корпусе содействует активному естественному охлаждению.

Daewoo Power Products DW-TZM1kVA

Стабилизатор выпускается в двух цветах лицевой панели: оранжевом и черном. Корпус полностью из металла и снабжен ручкой для транспортировки. На дисплее сразу отображаются два значения напряжения: входное и выходящее.

+ Плюсы Daewoo Power Products DW-TZM1kVA

1. Много функций самозащиты.
2. Информативная цифровая индикация.
3. Один из самых больших диапазонов по входящему напряжению.
4. Легкий вес 3 кг не затрудняет транспортировку.
5. Качественная сборка корпуса, с точной подгонкой всех деталей, убережет внутренние узлы от пыли.

– Минусы Daewoo Power Products DW-TZM1kVA

Не очень маленькие габариты 306х363х433 мм, требующие достаточно места для размещения.
Минимальная рабочая температура разрешена от +5 градусов, поэтому, в случае установки в котельной, она должна быть достаточно утеплена.
Время срабатывания 20 мс.
Присутствует погрешность в 8%, что важно учитывать при подборе к конкретному котлу.
Громкие щелчки при работе.

Вывод. Эта модель стабилизатора лучшая для установки в котельной рядом с мощным котлом. Подходит для районов, где часто наблюдаются скачки напряжения. Максимальный верхний предел для преобразования составляет 270 В. Два ряда перфорации для вентиляции уберегут ее от перегрева, а металлический корпус не даст повредить внутренние узлы.

Релейные модели

В конструкции данного устройства главенствующую роль играет трансформатор. Первичная обмотка присоединена к сети, а вторичная оснащена несколькими контурами.

К достоинствам модели относят:

• герметичность контура реле исключает риск его искрения;
• высокая скорость адаптации стабилизатора при скачке напряжения;
• широкий спектр стабилизации предохраняет от перегрузки;
• долговечность и ремонтопригодность;
• удобная цена изделия.

Регулирование в устройстве происходят ступенчато. Поэтому точность стабилизации находится в пределах 5-8%. Кроме того, отдельные модели могут иметь повышенный уровень шума.

В электронных стабилизаторах роль ключей выполняют полупроводниковые элементы – тиристоры или симисторы

Полное отсутствие «механики» не только ускоряет процесс стабилизации, но и делает прибор наиболее долговечным среди всех имеющихся разновидностей. Точность стабилизации напрямую зависит от количества ступеней регулирования – в этом прослеживается аналогия с релейными приорами. Плюс ко всему, электронные стабилизаторы – наиболее компактные, абсолютно бесшумные, неприхотливые к внешним условиям эксплуатации.

Безусловно, стабилизатор такого типа будет самым лучшим решением при любых условиях эксплуатации – значимых недостатков, сравнимых хоть в чем-то с другими типами, в нем просто не наблюдается. Единственное, что может остановить потенциального покупателя – это достаточно высокая цена на такие изделия.

Существуют и иные типы стабилизатором, в том числе – и высокотехнологичных, с двойным инверторным преобразованием напряжения и практически идеальным плавным его выравниванием. Однако, для котельного оборудования подобные приборы видятся все же избыточной роскошью.

Диапазон возможностей стабилизатора

Первым критерием выбора всегда является рабочий диапазон стабилизатора, то есть верхняя и нижняя границы, в пределах которых прибор будет способен довести напряжение до нормального значения.

Самым разумным решением будет перед выбором и приобретением стабилизатора все же провести небольшое «исследование» в своем доме или квартире. Оно заключается в том, чтобы проследить динамику изменения сетевого напряжения в различные дни и часы, в периоды пиковой утренней и вечерней нагрузки, в «спокойном» ночном состоянии и т.п. Такой мониторинг даст возможность точнее определиться с имеющимся диапазоном перепадов, и сложившаяся картина позволит правильно выбрать нужный стабилизатор.

Выполнить это – совсем несложно, но для замера потребуется мультитестер, прибор, который есть у многих хороших хозяев. Стоит он – недорого, а завести его в своем «арсенале» не помешает никому.

Лучший стабилизатор напряжения для котла – актуальность вопроса

О нестабильном вольтаже электросетей говорят много и постоянно, в особенности это касается частного сектора, но значимость проблемы никак не влияет на ее решение. Согласно ГОСТ 29322-2014 бытовым потребителям должно быть обеспечено сетевое напряжение 230 В с допустимым отклонением в большую или меньшую сторону на 10%. Несмотря на то, что нормативы этого значения установлены, а на энергокомпании возложена обязанность их соблюдать, в реальности выравнивание отклонений напряжения является заботой домовладельцев. Ведь именно на их плечи ляжет экономическая нагрузка по ремонту или замене вышедшего из строя оборудования. А правильное решение задачи, какой стабилизатор напряжения лучше для котла, позволяет не думать о подобных неприятностях.

фото с сайта treidcompany.ru

Основные трудности, с которыми сталкиваются люди, подключившиеся к ЛЭП в сегменте малоэтажной застройки, можно разделит на три группы:

• Стабильно низкий вольтаж, характерный для жилых объектов, расположенных на значительном удалении от трансформаторных подстанций. Как правило, этот показатель находится в диапазоне 160-200 В, но нередко можно встретить и меньшие значения.
• Систематически завышенное входное напряжение, достигающее 250-270 В типично для домов, находящихся близко к подстанции.
• Резкие перепады электровольтажа, имеющие место как в предыдущих двух группах, так и в тех домах, для которых систематические отклонения нетипичны.

Газовые котлы не относятся к классу высокоточного и сохраняют свою работоспособность при значениях вольтажа, отличие которых от нормы лежит в пределах 10%.

В паспорте отопительного оборудования обычно указывается число 220-240В, но на практике они сохраняют полный объем производительности даже при значениях 200-245В.

Резких колебаний подачи электроэнергии чувствительная автоматика не выдерживает, а замена сгоревшей платы потянет на значительную сумму. Этим обусловлена целесообразность установки электростабилизирующих приборов, выравнивающих входное напряжение и обеспечивающее беспроблемную эксплуатацию на весь заявленным производителем срок.

Даже на инфографике данного стабилизатора показаны возможности его автоматического отключения и перезапуска

Вместе с тем, стабилизатор должен иметь функцию рестарта. То есть, в аварийно выключенном состоянии автоматика отслеживает входные параметры, и когда напряжение в сети возвращается в допустимый диапазон значений, прибор запускается самостоятельно, продолжая подавать стабилизированное питание на котел. Перезапуск может происходить с определенной задержкой, установленной пользователем – чтобы исключить частые пуски и выключения при балансировании напряжения на границе диапазона.

Отсутствие такой опции нежелательно – это чревато серьезными последствиями. Например, во время длительного отсутствия хозяев случился резкий перепад, и стабилизатор напряжения отключился. Каким бы ни был «умным» газовый котел, при полном отсутствии электропитания его автоматика не сможет обеспечить хотя бы минимальный подогрев системы отопления, и это может закончиться размораживанием системы.

Вольтамперная характеристика стабилизатора

Этот параметр нередко называют мощностью стабилизатора, и это, в определенной степени, не лишено смысла, так как он также определяется произведением силы тока на напряжение. Разница в деталях, с точки зрения физики, и этот параметр стабилизатора говорит, скорее, не о полезной мощности, а о параметрах тока, которые он способен поддерживать.

Правда, исходными величинами для определения вольтамперной характеристики все же является именно мощность, но только подключённых к его цепи приборов потребления. В нашем случае это будет сам котел со своей электронной схемой и, возможно, встроенными вентиляторами, один или несколько циркуляционных насосов (например, если система отопления подразумевает несколько контуров, работающих независимо друг от друга) и, возможно, другое оборудование системы, например, автоматика коллекторно-распределительных узлов.

Казалось бы, все просто: необходимо просуммировать значения номинальной мощности подключенных приборов – и получить искомый результат. На самом деле все обстоит несколько сложнее. Дело в том, что многие электроприборы, имеющие индуктивные катушки, потребляют дополнительную мощность, необходимую для создания условий работы, например, тех же электромагнитных полей. Обычно это выражается соотношением:

Wп = Wн / cos .

где:

Wп – необходимая полная мощность;

Wн – номинальная полезная мощность прибора;

.os φ – коэффициент мощности, который обычно указывается в паспортах электроприборов наряду с их номинальной мощностью.

У приборов, имеющих электропривод, значение коэффициента может составлять порядка 0,5 ÷ 0,75, то есть значение полной мощности – превышать номинал в 1,3÷1,4 раза. Для циркуляционных насосов и котлов с принудительной подачей воздуха и вытяжкой не будет большой ошибкой ориентироваться на увеличение вольтамперной характеристики в полтора раза по сравнению с номинальной мощностью.

Кроме того, в момент запуска приборов всегда присутствуют высокие пусковые токи, которые вообще могут превышать номинал в 3÷4 раза, и это также следует учитывать.

Есть и еще один нюанс. При трансформации напряжения происходит неизбежная потеря мощности – энергия не может браться «с неба». Существует специальный коэффициент трансформации, который учитывает и это явление, и зависит он от уровня входного напряжения:

Уровень входного напряжения	130 В	150 В	170 В	190 В	200 В	220 В	230 В	250 В	270 В
Коэффициент трансформации	1.77	1.55	1.35	1,20	1.15	1.05	1,10	1.35	1.55

Чтобы не затруднять читателя самостоятельными расчетами, ниже размещен калькулятор, который позволяет с требуемым уровнем точности определить необходимую вольтамперную характеристику стабилизатора напряжения
