Профессиональный уход за инструментом: как правильно подобрать станок для заточки цепей бензопил

Правила продления межремонтного ресурса пильных цепей

Пильная гарнитура работает в сложных условиях.

В перечне отрицательных воздействий:

  • отсутствие полноценной смазки и экономия на качестве расходных материалов;
  • замена рекомендованного инструкцией цепного масла дешевыми суррогатами неизбежно сопровождается форсированным износом гарнитуры в целом;
  • даже дорогие фирменные шины и цепи плохо переносят чрезмерные нагрузки характерные для работы с древесиной больших диаметров;
  • нередки случаи эксплуатации новой цепи с приводом от изношенной ведущей звездочки;
  • неравномерный ход пильной цепи инициирует дополнительные нагрузки на двигатель и кинематику бензопилы.

Причинами преждевременного выхода заточной техники из строя, может быть нарушение правил эксплуатации, в том числе — неквалифицированного ухода, нефункционального применения и работы в условиях чрезмерных нагрузок.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

  • Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°. Задний угол верхнего лезвия — от 50 до 60°. Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

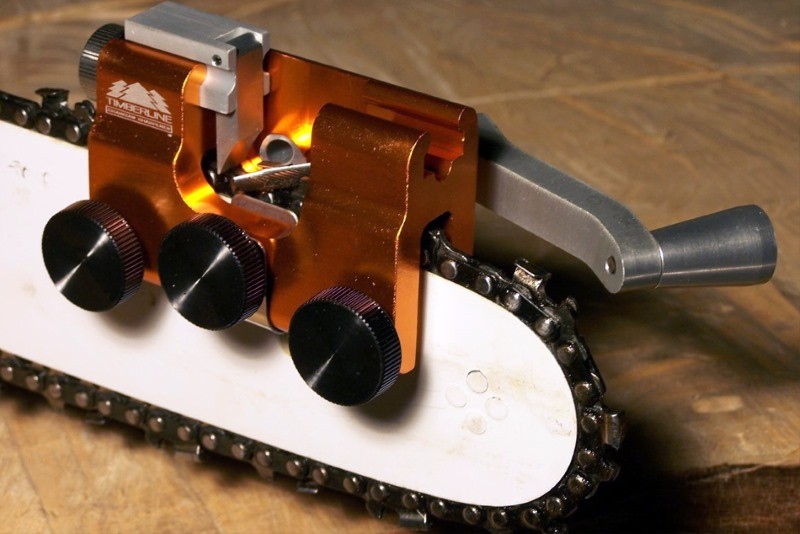

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

  • Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм. Низкая скорость заточки. При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно. Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

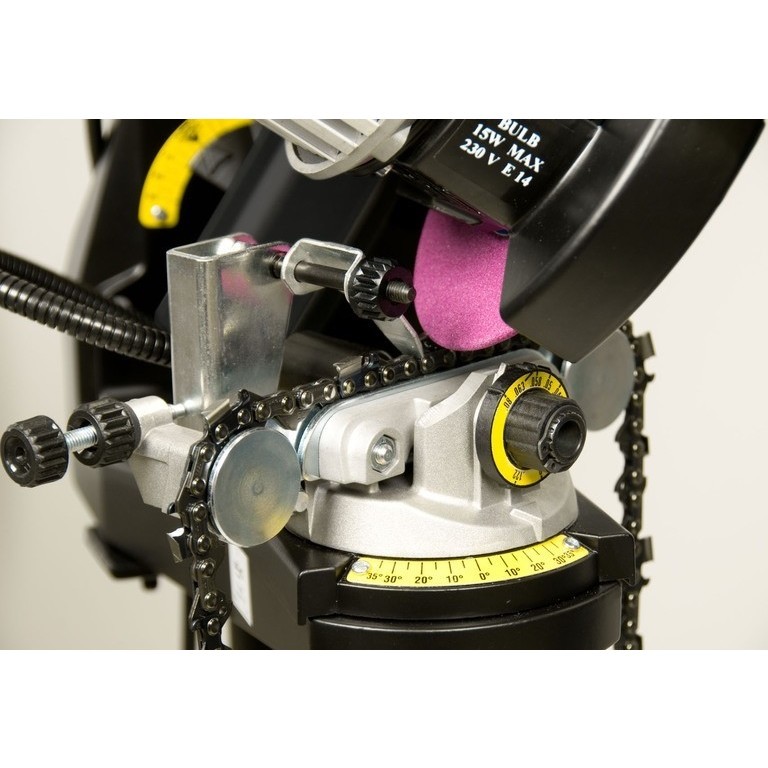

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Лучшие автоматические станки

Huter ECS-100

Отличный прибор со 100 Вт двигателем, обеспечит качественную заточку за минимальное время. Частота вращения диска – 5200 оборотов в минуту. Защитный кожух изготовлен из надежного пластика, который не сломается от случайного механического удара. Направляющая шина фиксируется плотно.

Средняя цена – 2 500 рублей.

Huter ECS-100
Достоинства:

  • Сборка;
  • Небольшая цена;
  • Маленький расход электрической энергии;
  • Отличный вариант для нечастого применения.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

PATRIOT MG 220

Надежный прибор известного бренда. Станок отлично справится с любыми режущими элементами, в том числе и цепями. Собран качественно и надолго, что отмечает большинство покупателей. Мощность электрического двигателя – 85 Вт, но несмотря на это круг вращается со скоростью 4800 оборотов в мин.

Средняя стоимость – 2 300 рублей.

PATRIOT MG 220
Достоинства:

  • Качественная заточка;
  • Скорость работы;
  • Минимальный расход;
  • Приятный внешний вид;
  • Не занимает много места.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ВИХРЬ СЗЦ-200

Отличный инструмент с удобной регулировкой, который подойдет как для профессионального применения, так и для новичков. Выпускает популярной российской компанией, которая зарекомендовала себя на рынке уже ни один десяток лет. Мощность электродвигателя составляет 200 Вт, при этом частота вращения – 6000 об. в мин.

Минимальная стоимость – 2 080 рублей.

ВИХРЬ СЗЦ-200
Достоинства:

  • Надежная сборка;
  • Качественная регулировка;
  • Скоростная заточка;
  • Металлическая основа;
  • Стоимость.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

CHAMPION C2000

Неплохой бюджетный вариант, который дает возможность произвести заточку цепи за минимальное время. Для большего удобства присутствует ручная регулировка наклона. Частота вращения составляет 4800 об. В минуту, при этом мощность – 220 Вт.

CHAMPION C2000
Достоинства:

  • Надежность;
  • Долговечность;
  • Универсальное использование;
  • Цена.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

REZER EG235-CN

Надежный и качественный автоматический станок для заточки цепей. Подойдет для профессионалов и любителей, которые неоднократно сталкивались с подобным оборудованием. Корпус металлический, изготовлен из хорошего сплава, который выдерживает длительные работы и механические удары. Мощность двигателя – 235 Вт.

Средняя цена – 6 400 рублей.

REZER EG235-CN
Достоинства:

  • Небольшие размеры;
  • Качественная сборка;
  • Быстрая заточка;
  • Хорошая мощность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ДИОЛД МЗ-0,13

Известная российская фирма, которая специализируется на выпуске качественного и доступного оборудования для дома и строительства. Станок выполнен из надежных материалов и подойдет для неактивного применения в домашних условиях. Без проблем справится с любым типом пилы. Мощность двигателя составляет 130 Вт.

ДИОЛД МЗ-0,13
Достоинства:

  • Хорошая заточка;
  • Экономит энергию;
  • Соотношение цены и качества;
  • Долговечность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Виды и принцип работы заточных станков

Схема станка для заточки пил.

Заточный станок представляет собой монтажную отрезную пилу. Цепь крепится между поворотными тисками, расположенными на специальной опоре. В конструкцию устройства также входит режущий диск, который подводится и затачивает зубья цепи. На станке устанавливается определенный угол от плоскости диска, он зависит от шага цепи. Толщина диска – 3,5 мм.

Кнопка запуска расположена на прочном основании, там же находятся шкала, с помощью которой задается угол заточки, и ограничитель глубины. Основную работу по заточке пилы выполняет подвижная головка с диском, оборудованным рукоятью для управления. Для безопасной работы головка защищена специальными элементами.

Заточка выполняется следующим образом:

  • закрепляется цепь;
  • устанавливается угол заточки;
  • абразивный диск за рукоять подается сверху на цепь;
  • производится шлифовка.

Каждый зуб цепи для бензопилы обрабатывается по отдельности в соответствии с заданными параметрами. Кроме заточки, на таком станке можно поправить цепь. Для этого выбирается наименьший зуб, а оставшиеся подгоняются по его образцу по всей длине полотна. Эта мера поможет предотвратить разрывы на слабых участках за счет выравнивания нагрузки на всей цепи.

Устройство цепи бензопилы.

Инструмент для проведения заточки пильных цепей может быть автоматическим (электрическим) и ручным. К помощи первых прибегают в случаях, если объем работ очень большой или сильно изношена цепь и исправить ее обычным способом не представляется возможным. Такие устройства часто используются в мастерских и сервисных центрах. Станок требует стационарного рабочего пространства, но гарантирует высокую точность обработки.

Основным преимуществом автоматических заточных станков является простота использования: мастеру достаточно закрепить цепь и нажать на кнопку. Недостаток – малый срок службы цепи. Уже после нескольких заточек автоматическим инструментом цепь затупляется. Ручное оборудование используется для крепления на направляющую шину. Главная задача такого устройства – установить правильное направление движения напильника. Ручные станки могут быть мобильными или стационарными. Вся работа на таком оборудовании производится вручную.

Преимущества ручных станков:

  • низкая стоимость (от 500 рублей);
  • максимальная точность работы;
  • нет необходимости в подключении к источнику электрического питания.

Основной недостаток ручного устройства для заточки – им необходимо уметь пользоваться. Человек должен пройти специальную подготовку, знать некоторые тонкости работы (определение оптимальной остроты, продувание сжатым воздухом звеньев, необходимость опустить цепь в чистое масло и другое). Сама процедура очень трудоемкая и отнимает много времени.

На сегодняшний день существуют различные модификации заточных станков. Например, некоторые модели имеют источник со сжатым воздухом. Другие снабжены гидросистемой, которая зажимает в автоматическом режиме тиски для заточки.

http:

https://youtube.com/watch?v=jTCQqrk2e7w

Популярные модели заточных станков

Разберём некоторые популярные модели станков.

Модель Rezer EG85-CN

Средняя цена – 2250 рублей.

Характеристики:

  • Частота оборотов 4800 в минуту.
  • Мощность порядка 85 Вт.
  • Требуемое напряжение 220 Вт.
  • Вес станкового оборудования – 2.6 килограмма.

Характеристики диска:

  • 108 мм в качестве внешнего диаметра
  • 23.2 мм в качестве посадочного диаметра.
  • 4.5 мм – толщина диска.

Из особенностей можно выделить следующее:

  • В эксплуатации достаточно прост.
  • Позволяет качество провести работу.
  • Весьма долгий срок службы.
  • В качестве материала для станины используется алюминиевый сплав.
  • В устройстве данной модели присутствует возможность наклона заточного узла.

Достоинства – простое и удобное использование, понятная инструкция на русском языке, качественная сборка, лёгкость в сборке, настройка удобная и быстрота в работе, мало издаваемого шума.

Недостаток – разве что крепеж на поверхности болтового типа, а не зажимом.

Модель «Спец СЗ-150-250»

Средняя цена – 1850 рублей.

Характеристика:

  • Мощность двигательного механизма – 100 Вт.
  • Частота оборотов в минуту – 7500.
  • Размер заточного круга составляет 100 мм, толщина 3.2 мм, а посадочный диаметр 10 мм.
  • Напряжение составляет 220 Вт
  •  Вес агрегата 2,03 мм.

Особенности:

  • Увеличенный срок службы, предназначается для работы в мастерских
  • Возможность закрепить болтами к любой поверхности исключает случаи переворачивания во время работы.
  • Конструкция достаточно простая и удобная в использовании.

Достоинства: недорогой, удобен и качественный станок, хорошо ведёт себя в процессе работы, компактный.

Недостатки: – не обнаружены.

Модель «DDE MSC-104-95»

Средняя цена – 2900 рублей.

Характеристики:

  • Мощность двигательного аппарата – 95 Вт.
  • Частота оборотов в минуту – 5000.
  • Диаметр заточного круга – 104 мм.
  • Посадочный диаметр – 22.2 мм.
  • Толщина круга – 4.5 мм.

Особенности:

  • Предназначается как профессиональное решение.
  • Питание от однофазной электросети(допустимые отклонения +- 10%)

Достоинства: простота в регулировки, скорость заточки, удобность.

Недостаток: цена.

Модель “Patriot MG 220»

Средняя цена – 2000 рублей.

Характеристики:

  • Мощность двигательного аппарата – 90 Вт.
  • Частота оборотов в минуту – 5000.
  • Диаметр заточного круга – 105 мм.
  • Посадочный диаметр 22.2 мм.
  • Электропитание 220В
  • Вес 2.3 килограмма

Особенности:

  • Воздушное охлаждение.
  • Защитный экран.
  • Предназначается для заточки всех типоразмеров.

Достоинства: достаточно простой в использовании, цена не кусается, достаточно мощный для домашнего использования.

Недостаток: – не обнаружено

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

  • Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
  • Качаем воздух литрами: какой масляный компрессор выбрать

Технология заточки цепей с помощью специализированных устройств

процесс заточки зубцов цепи

Режущие кромки зубцов затупляются от большого количества работы, соприкосновения с землей, гвоздями, сучками, камнями. О том, что пила требует заточки, говорят следующие признаки:

  • пила начинает нехарактерно вибрировать, это заметно, если положить ладонь на ее корпус;
  • пиление производится медленнее;
  • увеличивается потребление топлива у бензопил;
  • во время работы инструмент «водит» по сторонам;
  • стружка мельчает, превращается в древесную пыль темного цвета.

Когда необходимо править звенья, процедура выполняется в следующей очередности.

  1. На бензопиле расслабляем винт зажима, удерживающий цепь на месте.
  2. Снимаем её с инструмента и устанавливаем в держатель, расположенный на основании, звеньями в сторону круга.
  3. Внимательно осматриваем цепь и выбираем самый мелкий зубец. Параметры затачивания выставляем по этому экземпляру.
  4. Затачиваем самый маленький зубчик, после чего, с этими же настройками обрабатываем остальные. Некоторые мастера рекомендуют затачивать зубцы через один, это ускоряет процесс.
  5. Продуваем все звенья цепи и смазываем маслом.

Несколько видеороликов, демонстрирующих в работе различное оборудование для заточки цепей бензопил:

https://youtube.com/watch?v=YAD6JaPPKX4

Модели заточных станков для цепей бензопил: мощность свыше 200 Вт

№ 4 — Союз ТСС-60013

Союз ТСС-60013

Этот станок — настоящая находка для того, кому часто требуется затачивать цепи для бензопил. Он мощный, надежный и стоит совсем недорого. К тому же его просто отрегулировать и удобно использовать.

Мощность именно этого варианта составляет 220 Вт, частота вращения круга — 7500 об/мин. На нее можно установить круг диаметром 10 см, а посадочный диаметр равен 10 мм. Устройство оснащено удобными и очень простыми регулировочными механизмами и позволяет легко задать нужные параметры, идеально подходящие для затачивания конкретного изделия. При желании станок можно надежно закрепить на верстаке или в другом месте.

Пользователи, успевшие попользоваться этой моделью, пишут, что ее легко и просто настроить. Она не сильно шумит, не займет много места, стоит дешево и справляется со своей задачей на все 100. Но качество сборки оставляет желать лучшего. Стоимость начинается от 2100 рублей. Рекомендована к покупке.

Плюсы

  • низкая стоимость
  • большая мощность
  • простота настройки
  • компактность
  • симпатичный внешний вид
  • отлично точит

Минусы

не лучшее качество сборки

Цены на заточной станок Союз ТСС-60013

Союз ТСС-60013

№ 3 — Champion C2001

Champion C2001

Станок бытового типа в средней ценовой категории. Он подходит не только для заточки цепей, но пригодится для повышения остроты и других режущих предметов. Он активно используется в быту.

Мощность — 230 Вт, диаметр круга, используемого для точения — 145 мм, посадочный — 22,2 мм. Частота вращения заточного круга составляет 3000 оборотов за одну минуту.

Это «китаец», которого выбирают покупатели за большую мощность. Но он не отличается высоким качеством сборки. Диски, идущие в комплекте, ненадежны, и их сразу стоит менять. В обслуживании прост, двигатель установлен неплохой. Устройство подойдет только для бытового и нечастого использования. Стоимость — почти 7 тысяч рублей.

Плюсы

  • хорошие характеристики
  • большая мощность
  • простое обслуживание
  • для использования в быту

Минусы

  • дорогой
  • не лучшее качество сборки

Цены на заточной станок Champion C2001

Champion C2001

№ 2 — Калибр ЭЗС-220

Калибр ЭЗС-220

Этот точильный станок был создан специально для заточки цепей как для электрических, так и для бензиновых пил. Мощность двигателя устройства 220 Вт, а диаметр заточного круга — 10 см (используется абразивный диск). Частота его вращения составляет 7500 оборотов за одну минуту. Заточный диск легко обработает металл и сделает цепь снова эффективной при распиле дерева. Посадочный диаметр 10 мм.

Конструкция модели продумана до мелочей: надежное основание, обеспечивающее максимум устойчивости, делает его использование безопасным. Также модель можно дополнительно закрепить на верстаке при помощи болтов. Кстати, этот станок оснащен прозрачным защитным экраном — он позволит наблюдать за процессом, но не оказаться обсыпанным стружкой.

Пользователи пишут, что модель действительно без труда справляется с заточкой цепей, очень проста в управлении и дешево стоит. Особого навыка по заточке цепей иметь не нужно, чтобы воспользоваться этим устройством — главное перед этим изучить хотя бы какое-то руководство по использованию. Стоимость — от 2150 рублей.

Плюсы

  • есть защитный экран
  • хорошо точит цепи
  • низкая цена
  • простое управление
  • надежный

Минусы

  • есть вибрация диска
  • бытовая, а не профессиональная модель

Цены на заточной станок Калибр ЭЗС-220

Калибр ЭЗС-220

№ 1 —  Вихрь СЗЦ-200

Вихрь СЗЦ-200

Мощный и при этом совсем недорогой вариант на металлическом основании, который отлично справится с задачами по заточке цепей для пил. Мощность двигателя составляет 200 Вт, модель имеет посадочный диаметр 10 мм. А диаметр используемого в работе круга равен 10 см. Частота вращения — 6000 оборотов в минуту.

Легкая, функциональная и надежная модель, которая обойдется покупателю в совсем небольшую сумму. Но подготовить ее к работе непросто, если верить отзывам покупателей. А когда устройство настроено правильно, оно с легкостью заточит и цепи, и напильники, и другие необходимые в быту предметы. К сожалению, покупатели отмечают, что некоторые элементы конструкции люфтят, а также модель нужно немного дорабатывать под себя. В целом, учитывая низкую стоимость, это отличный станок. Стоимость — от 2000 рублей.

Плюсы

  • отличное качество заточки
  • дешевый
  • мощный
  • универсальный
  • компактный и легкий

Минусы

  • требует доработки
  • могут быть люфты

Виды оборудования

На рынке представлено много заточных станков для цепей бензопил разного уровня механизации и ценовой категории. Наиболее широко распространены ручные и автоматические виды агрегатов.

Автоматические станки

Там, где приходится пилить много древесины, а также в сервисных организациях применяют автоматические станки для заточки пильных цепей. Они снабжены электроприводом, высокопроизводительны, обрабатывают зубья с большой скоростью и высокой точностью, одновременно выравнивая их по высоте. Механизм подачи звеньев избавляет от многочисленных однообразных ручных операций.

Значимыми параметрами, влияющими на выбор модели, являются:

  • потребляемая мощность;
  • скорость вращения головки;
  • вес, размеры;
  • создаваемый воздушный шум.

Станок-автомат для заточки пильных цепей разработан для массовой работы. Если потребность составляет одну-две операции в день- он не окупится.

Ручные станки

Для домашнего мастера или малого производства прекрасно подойдет ручной станок для заточки рабочих цепей бензопил.

Встречаются сложные устройства с рабочей головкой, крепящиеся на шину бензопилы. Не менее популярны простые оправки, надеваемые поочередно на каждое звено и направляющие движения напильника под заданным углом.

Принцип действия у них общий- оправки фиксируют затачиваемое звено и направляют движения напильника под необходимыми углами.

Преимуществом таких моделей служит их доступная цена, малая масса, скромные размеры. Их легко перевозить рядом с пилой, выполняя затачивание прямо на рабочем месте.

Заточка цепей на стационарных и мобильных станках

Стационарные заточные станки крепятся постоянно на верстаках или специальных основаниях в помещениях инструментальных участков или мастерских.

Они отличаются высокой точностью установки углов и стабильно качественной заточкой. Механизм подачи позволяет выполнить работу быстро и не требует от оператора множества однообразных движений. Он должен правильно закрепить несколько элементов цепи в механизме подачи. Далее потребуется настроить угол заточки цепи, высоту зуба и выставить на механизме подачи число зубьев. Он же будет менять шлифовальные круги по мере их износа. Все остальное электростанок сделает сам и подаст сигнал об окончании заточки.

В ручных станках все операции выполняются вручную:

  • ослабление натяжения цепи бензопилы;
  • фиксации звена в оправку;
  • заточка зуба напильником;
  • перемещение звеньев цепи.

Высокое качество заточки на ручном станке требует приобретения определенного навыка. Важным достоинством служит то, что демонтировать цепь с шины не требуется, заточку можно выполнить прямо на рабочем месте.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
