Как проштробить стену под электропроводку своими руками

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех – можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Как указано в ГОСТ Р 50571.15-97 – монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.

Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики – постановление правительства Москвы 28-10-11 “О порядке переустройства помещений в жилых домах на территории города Москвы”.

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: “Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.”

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

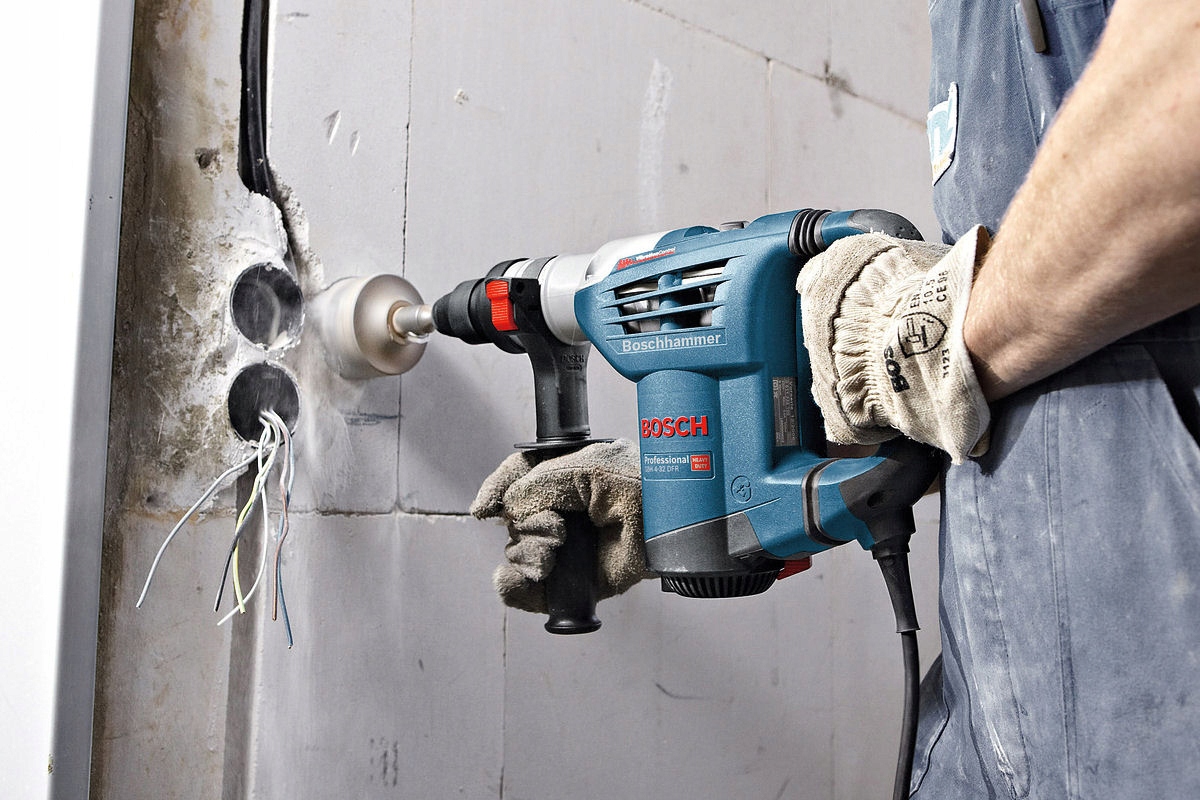

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.

Дрель

У многих найдется дома дрель. Она выручит, когда нужно штробить бетонную стену под проводку. Дрелью со сверлом с перьевым наконечником насверливают линейку отверстий. Затем зубилом выбивают перемычки и получаются ровные углубления в бетонных стенах. Дрель во время работ с бетоном стоит включать на малых оборотах и делать короткие перерывы, чтобы охлаждать сверло в холодной воде. К преимуществам проделывания штроб дрелью можно отнести безопасную работу и не сильную запыленность воздуха в помещении. Хотя способ достаточно простой, он оправдывает себя при выполнении небольшого объема работ.

Какие размеры штробы под электропроводку (глубина и ширина), от чего это зависит?

Меняем электропроводку, не может определиться с правильным и размерами штробы.

От чего зависит размер штробы под электропроводку.

Глубина и ширина штробы в первую очередь зависит от диаметра кабеля, от его размеров (если это плоский провод).

А так же от того что будет на финише.

К примеру раскидываете электропроводку и дальше поверхности будут выравниваться штукатуркой.

Глубину штробы можно делать меньше, слой штукатурки закроет штробу.

Но в этом случае провод должен быть полностью в штробе.

Обычно штробы нарезают размером 15х20, 20х20, 25х25, это размеры в миллиметрах.

Этого вполне достаточно для прокладки трёхжильного кабеля под электропроводку.

По правилам ПУЭ новая электропроводка делается только медным проводом и причём трёхжильным, третий провод это «земля».

Но все выше приведённые размеры штробы подойдут если провод укладывается в «чистом» виде, если будете укладывать провода вот в такую гофру,

В этом случае размер штробы может быть больше 30х30, 35х35 и.т.д.

А так же учитывайте на какой глубине находится арматура, если речь о панельном доме.

Нарушать целостность арматурного каркаса категорически не советую, поэтому штробы глубиной в 2 см (и такой же ширины) достаточно, арматура чаше всего находится на глубине 40-50 мм от поверхности, но могут быть и иные варианты.

Источник

Особенности работ с различными материалами

Перед началом работ следует определить тип материала стен, поскольку от него зависит то, какой метод штробления будет выбран. Каждый материал имеет свои особенности и нюансы, которые нужно учитывать при штроблении.

Бетон и кирпич

Чтобы проделать углубление в кирпиче, можно воспользоваться следующими инструментами:

• штроборез;
• перфоратор;
• болгарка.

Если кирпич покрыт штукатуркой, то процесс значительно усложнится. Работать придется ручным оборудованием.

Канавки в бетоне можно сделать любым инструментом, кроме молотка и зубило. Эксперты в строительной области уверяют, что лучшим выбором станет перфоратор, однако ровность штроб будет неидеальной.

Дерево и газобетон

Желая провести проводку в дереве, следует помнить, что работы подобного рода в таких строениях запрещены из соображений пожарной безопасности. Стоит задуматься о проведении наружной проводки, а затем прикрыть ее декоративными материалами.

Несущие стены

Несущие стены не должны иметь штроб, поскольку в них располагается арматура, отвечающая за надежность конструкции. Если нарушить это правило, то штробы могут повредить каркас, что приведет к созданию аварийной ситуации.

Штробление стен перфоратором

При выполнении штроб с использованием перфоратора не затрачивается много средств и времени. Подготовка стен проводится и при выборе других инструментов. Этапы процедуры являются очень простыми. Их сможет выполнить каждый домашний мастер:

• Сначала проверяется наличие в стене старых кабелей. Нередко в стене можно найти кабели от старой проводки. Перед штроблением их следует удалить. Для этого применяют специальный прибор.
• Разметка стены. Необходимо убедиться, что в стене нет проводов, на которые подается напряжение. Только после этого работа может быть начата. Следует нарисовать линии, по которым нужно выполнить штробы. Они будут вести от распределительного короба до розеток и выключателей.
• Защита от пыли и грязи. Не следует забывать занавешивать двери и окна.

После окончания подготовки можно начинать штробление стен. Для этого берется перфоратор и по отмеченной линии просверливается несколько отверстий. Их необходимо располагать в 1,5 см друг от друга. Затем инструмент переключается в другой режим работы – специально для выполнения штроб. Для этого потребуется надеть на него определенную насадку. Отверстия соединяются друг с другом, в результате чего получается единая борозда.

Важно! При отсутствии опыта подобных работ не следует пренебрегать выполнением отверстий. Выполнить штробу ровной в противном случае не удастся.

Существенные различия панельных домов

Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.

Существует несколько разновидностей таких построек, 2 из них получили наибольшее распространение. Главное отличие — конструктивная схема.

Серия 1-464

Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).

Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.

Серия 1-335

Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.

Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Можно ли штробить стены и потолок

Федеральные и региональные нормы запрещают бить штрабы в несущих конструкциях. Ослабление сечения приводит к потере прочности, в результате чего здание или его часть может обрушиться. Для прокладки кабеля по потолку необходимо искать другой способ. В штроблении ригелей нет смысла: их закрывают декоративными накладками, за которыми удобно размещать провода.

В СНиП 3.05.06-85 имеется оговорка, разрешающая выполнять борозды в несущих конструкциях в случае согласования с автором проекта. В реальности это практически невозможно сделать.

Устройство борозд в перегородках разрешено.

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

Нормативные требования СНиП для штробления стен под проводку:

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Основные нюансы работы при шторблении:

• • перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
  • перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
  • штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
  • вертикальная штроба режется сверху-вниз;
  • расстояние горизонтальной штробы от потолка – не более 40см;

• расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
• максимальная глубина штробы – 2,5см;
• если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
• старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.

Как заделать штробу

Когда место под кабели подготовлено, укладывают провода транспортировки тока, закрепляют их положение и заделывают штробу

Важно сделать все очень аккуратно, чтобы после нанесения слоя финишной отделки места выскабливания не были видны вовсе

Важно обильно прогрунтовать вырезанное пространство, чтобы между основанием и облицовкой возникла крепкая адгезия. Без должного уровня сцепления вся отделка попросту покроется трещинами, а вскоре вообще отвалится

Когда грунтовочный слой полностью просох, но до финальной обработки, необходимо тщательно смочить борозду чистой водой.

Заделка канавки

Наполнение пустот происходит при помощи специального раствора штукатурки для кабелей или трубной монтажной пены. Излишки строительной смеси удаляются сразу, а лишняя пена срезается после полного отвердевания.

Далее сверху все направление движения покрывается финишной штукатуркой и заравнивается шлифовальной машинкой. После того, как вся поверхность вновь стала ровно, можно приступать к дальнейшей работе.

Процесс заделывания пустого пространства показан в нижеследующем видео:

Штробление должно производиться со строгим соответствием требований пожарной безопасности, стандартам, прописанным в СНиП, иначе повышается риск возникновения опасной для жизни ситуации

Важно пользоваться средствами индивидуальной защиты, использовать закрытую обувь, надевать рабочие перчатки

Как сделать штробу в бетонной стене

Основным документом, регулирующим особенности выполнения штроб в бетонной стене любым инструментом, является СНиП 3.05.06-85. В нем указаны правила создания электрической проводки, все расстояния и основные требования по безопасности. Проигнорировав их, можно не только поставить под угрозу комфорт и безопасность проживания людей в помещении, но и быть оштрафованным.

Перед началом работ нужно все тщательно разметить, определить места прохождения проводок, монтажа розеток, выключателей и других элементов. Монтаж выполняется с учетом требований, указанных ниже.

• Нельзя штробить несущие стены.
• Каналы нужно прокладывать параллельно конструктивам: горизонтально или вертикально, по диагонали штробить нельзя.
• Расстояние между потолком и штробой должно составлять минимум 15 сантиметров.
• До газовой трубы должно быть расстояние минимум 40 сантиметров.
• Глубина штробы – не более 2.5 сантиметров.
• Прежде, чем прокладывать новую проводку, нужно проверить стены на наличие старой (если это не новострой).
• Штробы прокладываются исключительно вертикально/горизонтально, никаких косых линий не допускается. Исключением может стать необходимость прокладки проводки на стенах с уклоном (мансарда, к примеру), когда магистраль можно вести параллельно наклону стены.

• Поворачивать штробу между двумя точками можно лишь единожды: каждый поворот представляет собой перегиб кабеля, который сильнее греется в таких местах. И если поворотов будет очень много, повышается опасность эксплуатации.
• По размеру штробы должны быть такими: по ширине 3 сантиметра максимум, по глубине не более 2.6 сантиметров. Общая длина магистрали от распределительной коробки до точки не должна быть больше 3 метров.
• Оптимальные отступы: от батарей и газовых труб 40 сантиметров, до двери 10 сантиметров, от пола – минимум 5 сантиметров (но лучше 10).
• Запрещено в процессе штробления касаться железобетонных конструкций, если же это делать, то так, чтобы не задеть арматурный каркас и с минимальной глубиной канавки.
• Штробить внутренние несущие стены запрещено, на первых этажах работы выполняют очень аккуратно, так как тут стены держат все здание.
• Штробление в потолке реализуется с расчетом наиболее короткого пути до точки освещения.
• Прорезать канавки в напольных плитах запрещено. Когда проводят магистраль по полу, то делают ее в бетонную стяжку, которая заливается с учетом необходимости прокладки борозд.
• В процессе выполнения работ обязательно заботятся о средствах личной защиты – для этих целей подойдут респиратор или маска.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Технология штробления стен в панельном доме

Границы будущего канала вычерчивают карандашом или маркером. Оптимальная ширина — 2 см. Вертикальные участки удобно прокладывать по отвесу.

Необходимо убедиться, что штраба не пересекает действующие электрические линии. Если местоположение кабелей неизвестно, их отыскивают с помощью детектора проводки.

Дальнейшие действия зависят от того, какой инструмент имеется в наличии.

Перфоратор

В патроне фиксируют т.н. лопатку. Далее включают ударный режим и работают перфоратором как отбойным молотком, выбивая раствор.

При данном способе сложно контролировать глубину борозды

Поэтому следует действовать с предельной осторожностью и пользоваться ограничителем. За отсутствием такового на лопатку в 1 см от кромки наматывают изоленту

Дрель и долото

Работы производят в следующем порядке:

1. В патрон дрели устанавливают бур по бетону, переводят ее в режим ударного сверления.
2. Выполняют серию отверстий глубиной 1 см вдоль будущей борозды. На дрель необходимо предварительно установить ограничитель.
3. Долотом или зубилом выбивают раствор между отверстиями.

Молоток и долото

Наиболее трудоемкий способ. Долото упирают в стену и, нанося молотком удары по противоположному концу, выбивают бетон.

Ручная работа занимает много времени, но отличается деликатностью: мастер легко контролирует глубину канала.

Штроборез

Так называют специальный инструмент для штробления стен. Его вооружают 2 дисками, расстояние между которыми настраивают соответственно ширине борозды. Глубина погружения тоже регулируется.

Выполнив разрезы, оставшийся материал выбивают с помощью молотка и зубила. С целью уменьшения объема работ можно сдвинуть диски и еще раз пройтись инструментом вдоль канала.

Штроборез позволяет быстро создавать аккуратные ровные борозды. Но он представляет собой специализированное устройство, которое нецелесообразно приобретать ради одного раза. Рекомендуется поискать компанию или мастерскую, сдающую устройство в прокат.

Болгарка

Распространенная альтернатива штроборезу. Данному устройству присуща широкая сфера применения, поэтому оно имеется почти в любом домашнем хозяйстве.

Способ применения тот же: алмазным диском «по камню» выполняют надрезы на границах штрабы и внутри. Оставшийся бетон выбивают зубилом и молотком.

Недостаток метода — большое количество пыли.

Как сделать каналы в стеновых панелях

Правильный способ, не противоречащий техническим нормам, состоит в следующем:

1. По поверхности конструкции прокладывают гофру с кабелем внутри.
2. Наращивают стену с помощью штукатурки или гипсокартона.

В результате гофра окажется внутри фальш-стены. Недостаток данного способа состоит в потере полезной площади за счет увеличения толщины стены минимум на 2,5 см.

Незаконный вариант — на свой страх и риск проделать борозды глубиной не более 10 мм. При таких размерах арматура заведомо останется неповрежденной

Важно быстрее проложить кабель и заделать штрабы, чтобы их не увидели посторонние. В противном случае они могут проинформировать управляющую компанию

В борозде глубиной 1 см гофра не поместится. Поэтому при необходимости заменить провод ее придется вскрывать, что приведет к порче отделки. Этого недостатка лишен комбинированный вариант: в штрабу закладывают гофру и наращивают стену на оставшиеся 1,5 см с помощью штукатурки.
