Как построить Каркасный коттедж для постоянного проживания своими руками: проекты и строительство – по канадской технологии

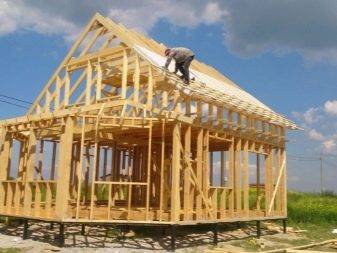

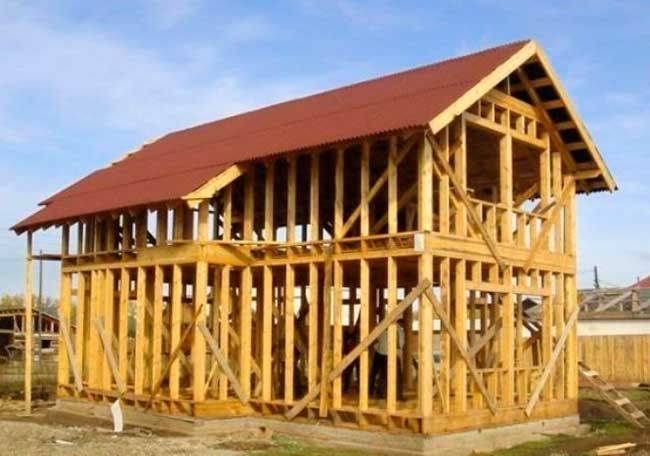

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;

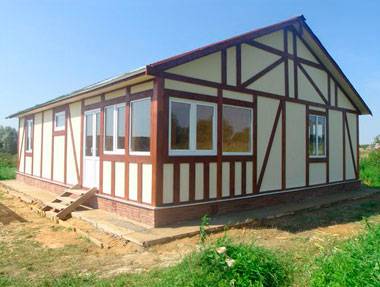

• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

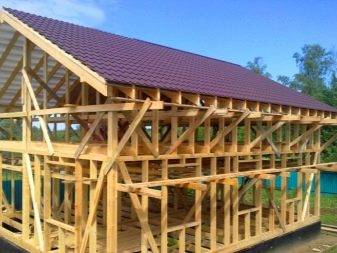

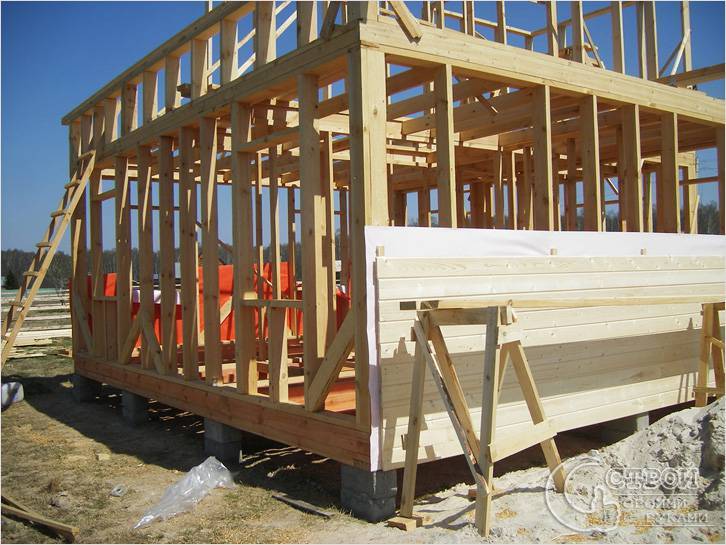

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

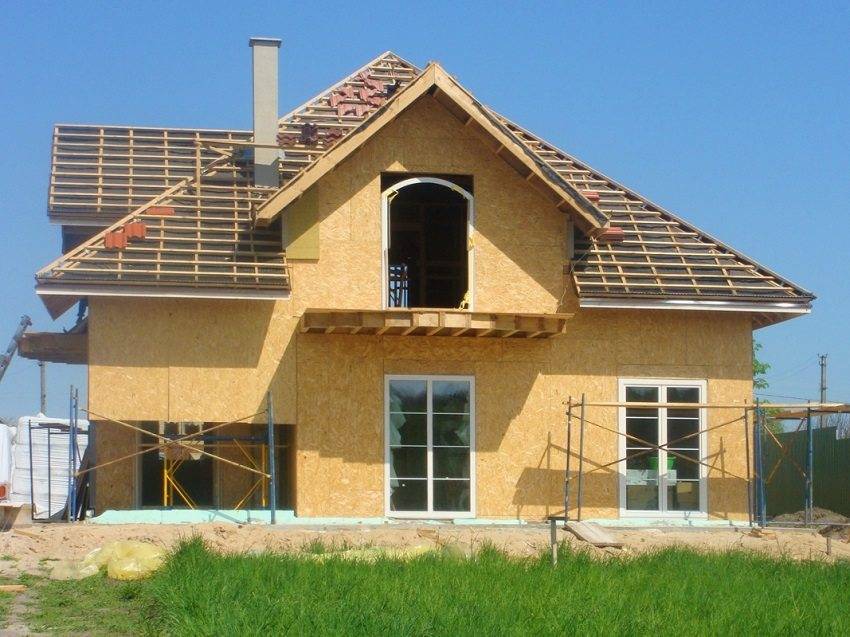

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Советы

Необходимо разобраться в противоречивом суждении о каркасных домах, ведь одни люди утверждают, что они служат для проживания, причем в таком доме можно жить круглый год. Другие заявляют, что каркасные дома для этого не подходят. Решить такую проблему может каждый человек самостоятельно, ведь любое здание, если хорошо потрудиться и правильно все сделать, прослужит долгое время.

Чтобы сделать качественные щиты своими руками, нужно хорошо поработать, ведь это очень сложный процесс. Для этого необходимо выдержать все размеры с точностью до миллиметра. Также нужно правильно закрепить щиты и подобрать материалы для изоляции.

Сделать сборку полностью своими руками практически невозможно – нужно обязательно задействовать технику, например, кран, так как выполнить подъем каркасных щитов вручную практически нереально.

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Что такое каркасный дом? Это действительно находка для домашнего мастера. Ведь даже без опыта строительных работ (при ответственном подходе) можно возвести такую постройку своими руками за 3-4 месяца. По ходу статьи мы подробно рассмотрим технологию работ, но для начала разберёмся, какими достоинствами и недостатками обладают такие строения. Для удобства нашего Уважаемого читателя изложим плюсы и минусы каркасного дома в табличной форме.

Глядя на плюсы и минусы, можно с уверенностью сказать, что все недостатки при правильном подходе легко устранимы, а значит, собрав каркасный дом и должным образом за ним ухаживая, можно быть уверенным в его надёжности.

Даже двухэтажный дом настолько лёгок, что его вполне выдерживает свайно-винтовой фундамент

Теория каркасного строительства

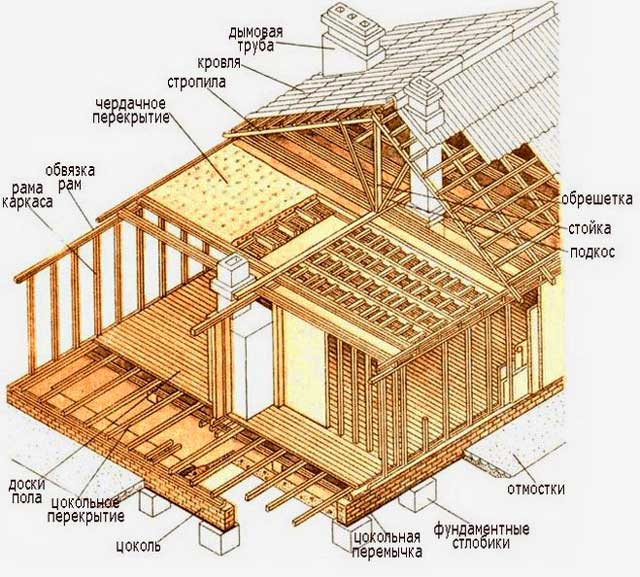

Состав основных элементов каркасного дома

Возведение домов всегда начинается с подготовительных действий:

• анализа участка – строения почвы и особенностей поведения грунта;
• проектирования здания – фундамента, расчёта самих конструкций, составляющих элементы будущего дома;
• формирование необходимой документации – чертежей, технологических карт;
• согласования бумаг перед началом строительства в разрешающих органах.

Основная особенность каркасного домостроительства заключается в использовании для основы элементов стен и перекрытий – бруса и металлопрофиля. В качестве наполнения – разные утеплители (минвата, пенопласт), которые закрываются изнутри и снаружи различными панелями – деревянными, металлическими, пластиковыми или комбинированными. Конструкция постепенно монтируется на фундаменте и параллельно обшивается – с внутренней стороны и с внешней. Это позволяет возводить здания небольшим бригадам рабочих – от двух человек, а также не использовать строительную технику – всё делается вручную.

Пример двухэтажного дома 6х6

В результате владелец может получить уникальное строение с необходимыми ему свойствами, что зависит от назначения здания, местного климата и финансовых возможностей.

Плюсы и минусы каркасных домов

В большинстве стран мира каркасное строительство становится всё более популярным с каждым годом. Тому есть несколько причин:

• общая стоимость квадратного метра – самая низкая среди всех прочих способов строительства. Дешевле только картонные дома или палатки;
• универсальность: возможность адаптировать постройку под жаркий и холодный климат, а также возводить простые хозяйственные домики;
• простота обслуживания – не требуется частое обновление фасадов, а ремонт производится так же легко, как и возведение;
• высокая скорость строительства – даже небольшая бригада из 2-4 человек может создать стандартный дом за 3-6 месяцев;
• малая теплоёмкость стен и горизонтальных перегородок – упрощает процесс отопления, себестоимость которого будет минимальной;
• неплохая звукоизоляция – при условии применения надлежащих материалов для утепления;
• каркасные дома самые безопасные – это касается и экологии, и сейсмоустойчивости. Постройки способны выдержать подземные толчки до 8-9 баллов.

Отдельно следует уточнить, что при необходимости можно возвести такой дом, который можно быстро разобрать, перевезти на новое место и снова собрать. Такую мобильность обеспечивает только каркасная и каркасно-модульная схемы строительства.

Но есть и отрицательные моменты:

Для снижения гулкости всей конструкции придётся закладывать в стены тяжёлые виды утеплителей – для дачи это не очень актуально, но дом, который предназначен для постоянного проживания, потребует это сделать.

Надёжный каркасный дом можно возвести лишь после скрупулёзных расчётов. Без соответствующего образования составить правильные чертежи очень трудно, поэтому рекомендуется обращаться к профессионалам. Это потребует выделить часть бюджета для заказа проектной документации, но зато даст гарантию, что дом не развалится через год-два.

Шаг 1: Фундамент под каркасный дом

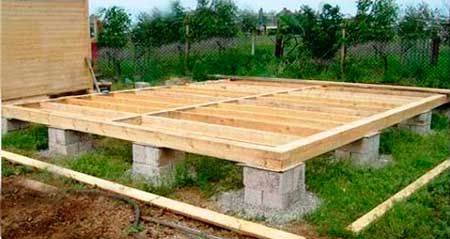

Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.

Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:

• быстрый монтаж;
• небольшой объем земляных работ или даже их отсутствие;
• короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.

Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.

Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.

Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.

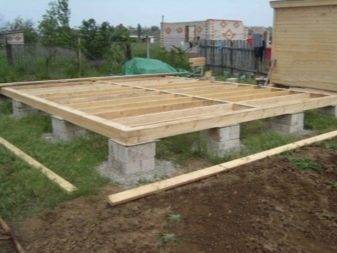

По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.

Свайный фундамент с висячим железобетонным ростверком.

Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:

• висячим;
• наземным;
• заглубленным.

В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.

На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.

Устройство заглубленного ростверка.

Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.

Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.

Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.

Плитный фундамент — практически готовое основание под полы

Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку

Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.

При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.

В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.

Работа над фундаментом

Как правило, каркасный дом строят не выше 2 этажей. Причем стоит отметить, что второй этаж идет мансардного типа. Поэтому и нет смысла для таких домов возводить фундамент глубокого заложения. Наилучшим способом для каркасного дома будет возведение мелкозаглубленного ленточного фундамента, сборного из железобетонных блоков.

Все эти виды фундамента отлично выполняют свою главную функцию: создание прочной и жесткой рамы. При закладке ленточного фундамента это достигается за счет жесткой и надежной арматуры, в фундаментах столбчатого типа – благодаря монолитному ростверку, а фундамент сборный – достаточно прочно крепится к блокам нижней обвязки.

Укрепление фундамента под каркасный дом с помощью арматуры

Схема укрепления фундамента с помощью инъекционных скважин: а – зона распространения раствора; б – буроинъекционные скважины.

В этих целях подойдет абсолютно любой крепкий металлический материал. Наверняка у вас в гараже, на даче или еще где-то собрано некоторое количество предметов, совершенно ненужных и непригодных для использования. Но именно для закрепления фундамента они окажутся практически незаменимыми. Так, например, если у вас есть старый велосипед, коляска или что-то еще, то смело разбирайте их и переходите к непосредственному армированию. Если же вы не являетесь хранителем исторической древности, то придется приобрести армирующую сетку и с ее помощью осуществить армирование.

Для этого необходимы:

• металлические прутья;
• армирующая сетка;
• металлическая проволока.

Прутья арматуры вкапываются в землю на глубину, равную примерно третьей части того размера, что оказывается над землей. Соответственно, если глубина фундамента составит 30 см, то вам потребуются прутья длиной не менее 40 см. Сначала устанавливаются они в углах и в местах пересечения перегородок. После этого нужно будет устанавливать оставшиеся столбики на расстоянии примерно 1 м друг от друга. После этого все их нужно соединить между собой. Для этого можно воспользоваться либо металлической сеткой, либо толстой проволокой

В данном процессе важно правильно осуществить соединение с угловыми столбиками

Достаточно часто строителями-самоучками совершается ошибка, которая заключается в том, что на углах стыкуются 2 детали, после чего одна из них направляется по одной стене, а другая – по соседней. Это может привести к тому, что при усадке фундамента одна часть его может отделиться от другой. Для того чтобы предотвратить это, необходимо на углах не соединять 2 отдельные детали, а сгибать одну под углом в 90 градусов. Место сгиба прикрепляется к столбику с помощью тонкой металлической проволоки.

Замешивание раствора для фундамента под дом своими руками

После того как вся арматура будет связана между собой, необходимо приготовить бетонный раствор для заливки фундамента. В его состав входит:

• цемент (1 ведро);
• песок (3 ведра);
• вода (1 ведро);
• пластификатор (70 г);
• гравий или щебень (3 части).

Замешивать эту массу можно и с помощью обычной лопаты небольшими партиями. Так как котлован неглубокий, это вполне реально. Если вы не сторонник ручного способа перемешивания камней с песком, цементом и водой, то лучше будет либо приобрести уже готовый бетон, либо воспользоваться электрической бетономешалкой. В этом случае сначала в нее загружаются все сыпучие материалы (песок, цемент, щебенка, пластификатор), а потом понемногу добавляют воду. Возможно, ее потребуется меньше или, наоборот, чуть больше. Пластификатор добавляется (при ручном замешивании) после того, как цемент с водой становятся однородной массой. Пластификатор позволяет использовать меньшее количество воды в процессе замеса, поэтому в бетоне после высыхания ее практически не остается. Это позволяет избежать вымерзания влаги в морозы и откола некоторых частей фундамента.

Заливается бетон постепенно, по всей длине фундамента. Так, пока на другом конце вы не увидите, что на дне появился раствор, не стоит доверху заливать им котлован только в одном участке. Для того чтобы ускорить процесс заливки, можно воспользоваться лопатой или ломом, с помощью которых раствор будет прогоняться по всему периметру фундамента.

Строительство модульных домов от унификации к индивидуальности

Разговоры о конструктивной ограниченности и однообразии архитектурных решений модульного строительства остались в прошлом. Сегодня можно заказать модульный дом практически в любом стиле – от колониального с традиционным центральным залом и группирующихся вокруг него других помещений до дома в средиземноморском стиле. Но все же наиболее востребованы модульные дома в современных стилях – хай-тек или минимализм. Четырехугольная простая форма, в которой четкие и простые линии придают геометрическую строгость, в полной мере отвечает духу минимализма. Еще одно популярное решение, характерное для модульных зданий – большая площадь остекления, которая помогает наполнить дом естественным светом, стирая грань между внешней средой и интерьером.

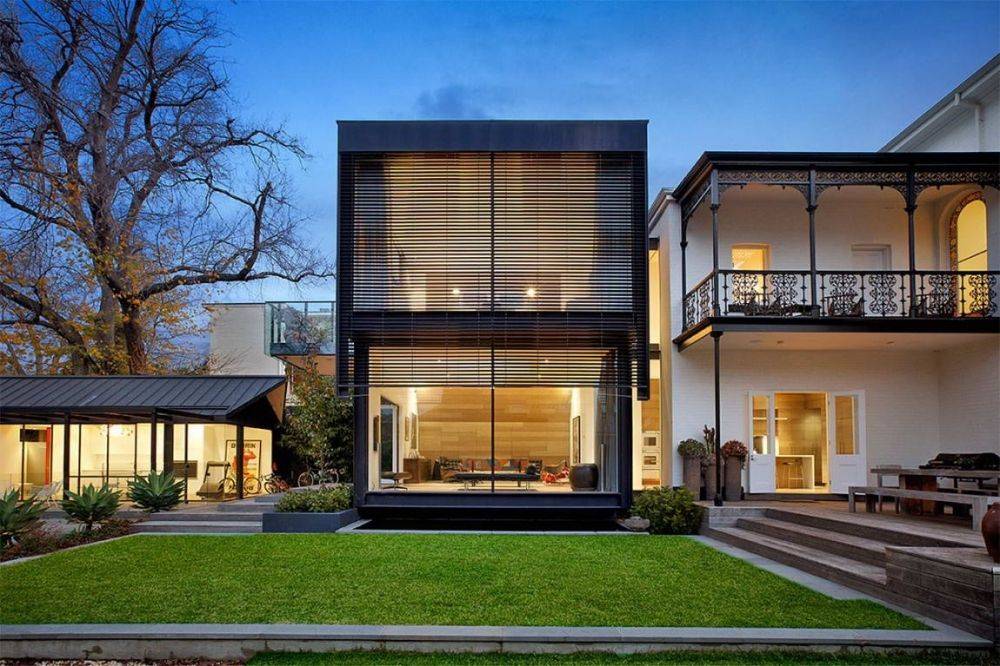

Модульный дом со стеклянным фасадом и великолепным интерьером

Есть несколько приемов, которые позволят преобразовать каркасный дом своими руками в уникальное и привлекательное жилище:

пристроенная к дому большая веранда или терраса позволит не только увеличить без существенных вложений активно используемую площадь (что особенно актуально для дачных домиков), но и позволит получать удовольствие от единения с природой

Модульный дом с пристроенным балконом позволит насладиться всей красотой местного пейзажа

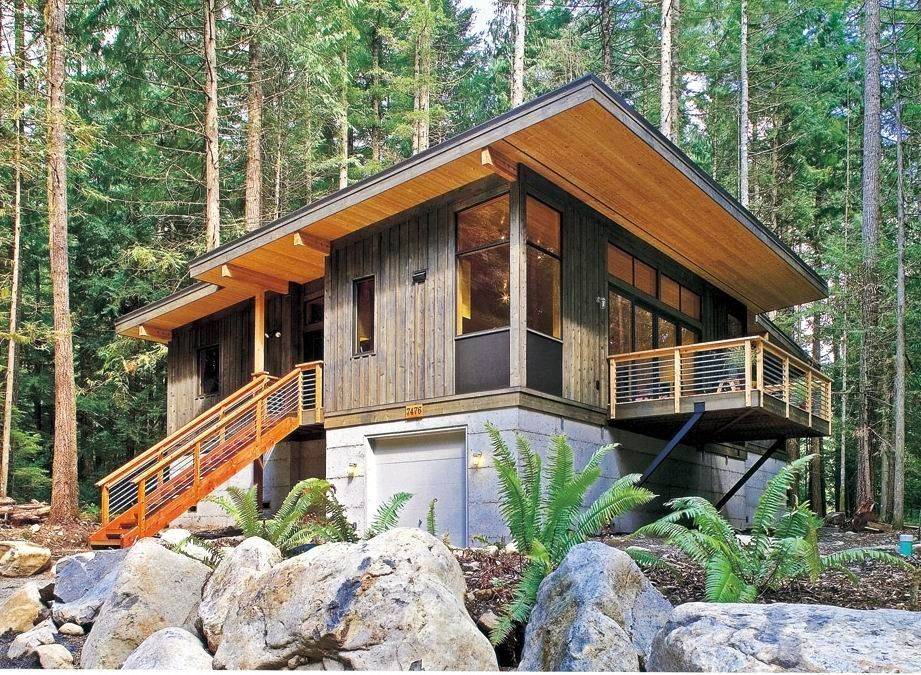

Современный модульный дом с прекрасным видом на лес

• использование натуральных отделочных материалов (блок-хаус, террасная доска) позволит вписать дом в естественную природную среду
• необычное и нестандартное сочетание фактур, используемых для внешней отделки, поможет придать модульному дому определенный шарм

Модульный дом с нестандартным сочетанием фактур

• облицовка модульного дома плиткой в сочетании с оригинальной подсветкой сделает его экстерьер стильным и современным, а в вечернее время такой дом будет выглядеть загадочно и романтично
• чтобы добавить модульному дому презентабельности, можно установить большой площади зеркальные окна.

Модульный дом необычной формы из современных материалов выглядит довольно оригинально и подчеркивает индивидуальность своего хозяина

Нет никаких ограничений по внутренней отделке дома – можно использовать все известные материалы для внутреннего дизайна, при этом отделка может быть выполнена как на заводе, во время изготовления модуля, так и после монтажа отдельных блоков.

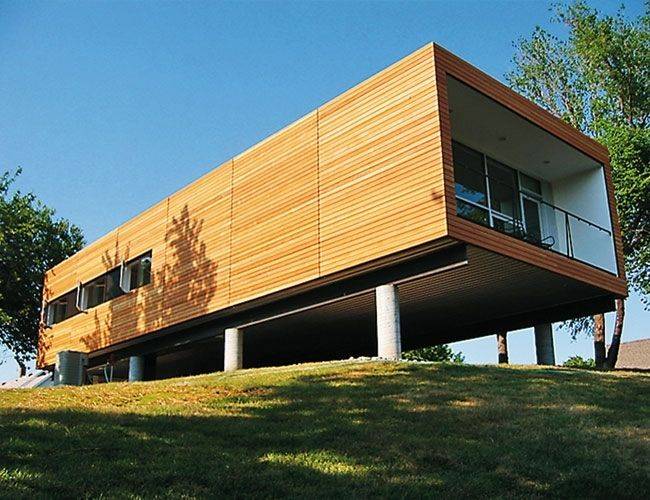

Большой и просторный модульный дом возведен на сваях, что позволяет улучшить открывающийся вид с террасы, а пространство под домом можно использовать под стоянку автомобилей

Оригинальное решение – модульный дачный дом на плавучем понтоне. Такой плавучий дом можно собрать в течение нескольких часов, а при желании – переместить его по воде.

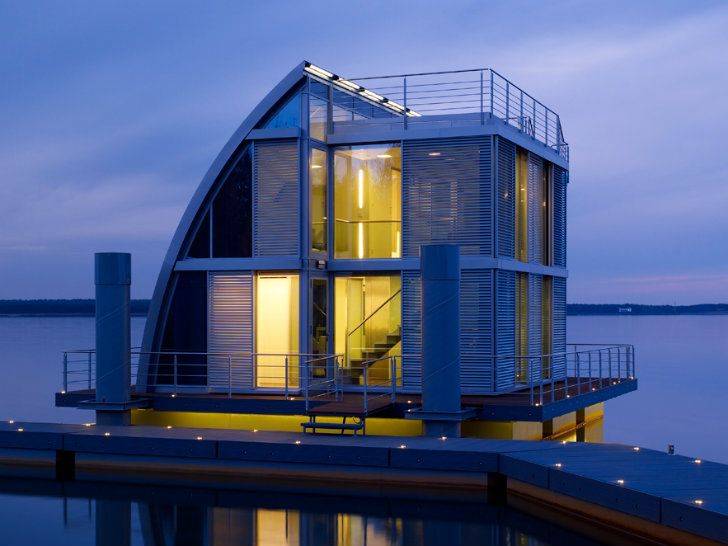

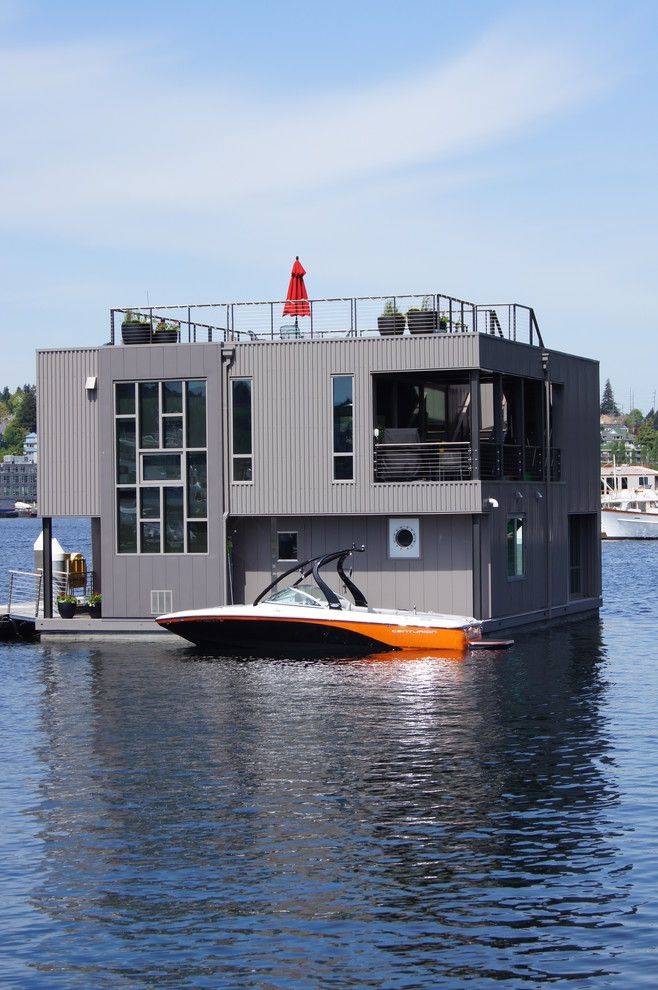

Последнее «ноу-хау» модульных домов – это дом на воде

Яркий модульный дом с удачно выбранной подсветкой построен прямо на воде

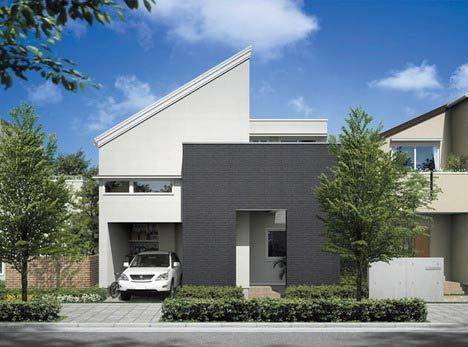

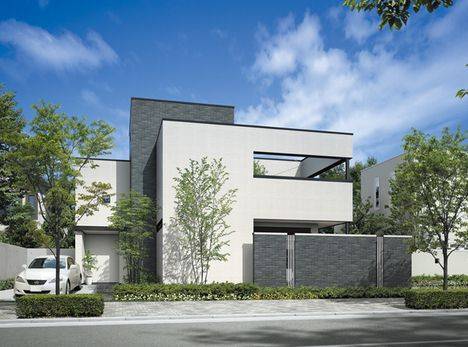

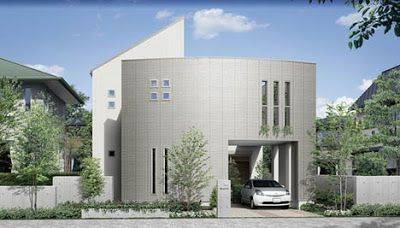

Примером вариативности и разнообразия могут служить проекты от Toyota – модульные Dream House, на которые автомобильный гигант потратил 30 лет исследований и почти 5 млрд. долларов. Результат – двухэтажный дом может быть возведен всего за 6 часов (рис. 1,2,3,4), дома «под завязку» заполнены различными электронными системами управления и контроля, а в качестве резервного источника питания может использоваться обыкновенный автомобильный аккумулятор.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

При этом компания предлагает не просто 700 модификаций при первичной сборке дома, но и практически столько же вариантов вторичного, то есть перестройки, монтажа. Кстати, к вопросу о надежности – на свои модульные дома Toyota дает 60 (!) лет гарантии.

Небольшой двухэтажный модульный дом гармонично вписывается в общий дизайн застройки

Особенности

Традиция возводить каркасные дома для проживания в них круглый год появилась у жителей нашей страны совсем недавно, но уже завоевала огромную популярность благодаря многим позитивным качествам. Такие постройки пользуются спросом.

Они строятся из отдельно разобранных элементов таких, например, как стойки или обвязки. Стоит отметить, что они выполнены из пиломатериалов и бывают разных размеров. Толщина бруса должна быть не меньше 5 и не больше, чем 20 см. Но если в этом есть необходимость, то мастер может найти брус и с большим сечением.

Основой такого дома является фундамент, от которого зависит, как долго сможет простоять такая постройка. Хотя само каркасное здание и легкое, экономить на фундаменте не стоит, ведь он зависит не только от нагрузки сверху, но и от состава грунта, а также от многих других факторов.

Еще одним из важных элементов такого дома являются стены, которые состоят из разнообразных деталей: утеплителя, пароизоляции, гидроизоляции. Иногда мембранную пароизоляцию меняют на простую пленку, ведь ее цена гораздо ниже. Ведь влага, находящаяся в стене, по истечению некоторого времени может разрушить деревянную конструкцию. Жить в таком доме будет не совсем приятно, ведь на стенах появится плесень. Поэтому покупая материалы, не стоит экономить на их качестве.
