Как сделать Монолитный ростверк на буронабивных сваях? Обзор – Устройство, расчет ростверка

Особенности производства работ

Схема ленточно-свайного фундамента.

Основная проблема, возникающая при строительстве и расчете фундамента, стоит в выборе поперечного сечения самого ростверка. Необходимо обязательно учитывать тот факт, что под ленточным ростверком должен быть сделан воздушный зазор, размер которого должен быть не меньше 15 см. Очень часто при строительстве может возникнуть желание совмещения плитной и ленточной конструкции. Это может в будущем привести к печальным последствиям, а именно: когда зимой произойдет промерзание грунта, лента фундамента будет подниматься, а плиты будут препятствовать этому. Что приведет к разрыву опор, а это вызовет в дальнейшем разрушение всего фундамента, а потом и разрушение дома.

Чтобы определиться с размером поперечного сечения ростверка, сначала нужно сделать проект дома: определиться с толщиной возводимых стен, с видом самого строения (этажность). Нужно узнать уклон строительной площадки и вид грунта. Если будет использоваться ленточный фундамент, он должен совпадать с толщиной самой стены дома. При этом надо учитывать утепление стены и ее отделку

Если на строительной площадке имеется уклон, то нужно сразу принять во внимание, что ленточный фундамент будет иметь разную высоту по всей своей длине

Если уклон строительной площадки очень большой, то ростверк можно сделать ступенчатой конструкции. При этом опорные стержни нужно заглубить не меньше чем на 20-25 см. Опору нужно в него ввести на 5-7 см. При выборе высоты ступеней надо обязательно определиться с толщиной кладки стены. Ступени не должны зависеть от расположения самих опор, их расположение должно быть свободно. Когда будет производиться строительство стены в самом месте ступени, нужно обязательно проложить стержни, чтобы исключить появление трещин. Расположение этой арматуры должно быть в одной плоскости со строением и только в месте ступеней.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

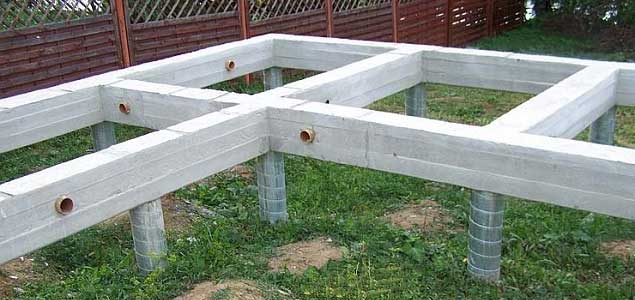

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

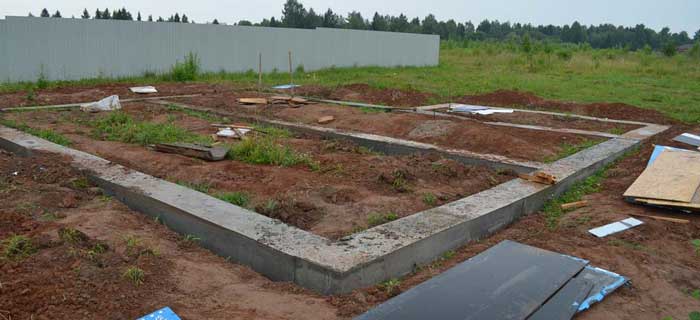

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

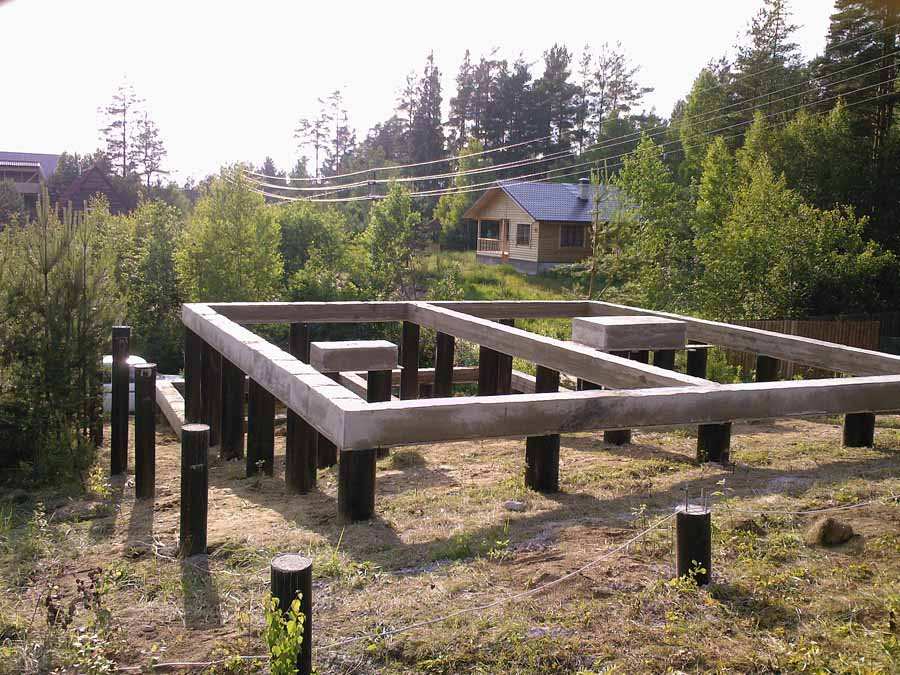

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Свайно-монолитный фундамент

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

• частный дом планируется возводить по каркасной технологии;
• почва имеет глубокую глубину промерзания;
• ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

1. Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
2. Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

1. Головки свай нужно срубить до нужной высоты.
2. Верхнюю часть следует промыть, очистить и высушить.
3. Изготавливается каркас.
4. Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
5. Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Изготовление основания при использовании столбов

С монтажом ростверка для свайного фундамента разобрались, а теперь приступим к созданию несущей плоскости для столбчатого базиса.

Материалы и инструменты

Запасаемся следующим набором:

• «штыковкой» и «подборкой»;
• буром;
• киркой;
• рулеткой;
• кольями;
• химикатами для предотвращения роста растительности;
• ОСП-плитой, фанерой или обрезной доской для изготовления опалубки;
• арматурным каркасом;
• бетонным раствором;
• геотекстилем;
• песком;
• щебнем;
• полиэтиленом;
• битумной мастикой.

Процесс монтажа

Выполняем следующую работу:

• очищаем участок, предназначающийся для будущего строения, от растительности;
• поливаем рабочую зону химикатами, чтобы предотвратить рост растительности;
• делаем разметку участка – вбиваем колышки и натягиваем между ними веревку;
• копаем ямы для столбов;
• засыпаем песок в ямы;
• поливаем песчаную подушку (высотой 10–15 см) водой, хорошо её трамбуем;
• кладём на песок геотекстиль;
• засыпаем полотно щебнем;
• делаем опалубку – формируем панели и короба;
• опускаем короба в яму;
• покрываем опалубочную систему полиэтиленом;
• вяжем арматуру;
• опускаем каркас в яму для столба;
• формируем столбы – заливаем бетон послойно;
• обрабатываем слой бетона лопатой или вибратором;
• делаем технический перерыв;
• обрабатываем поверхность столбов битумной мастикой;
• монтируем опалубку между опорами, делаем песчаную подсыпку, заливаем бетонный раствор, который укрепляется арматурой;
• делаем техническую паузу, чтобы бетон застыл;
• производим гидро и теплоизоляцию.

Анекдот не в тему: — Ах! Как у вас прекрасно пахнет кофе!

— Заходите! Не стесняйтесь! Нюхайте на здоровье!

Итак, что можно сказать? Ростверк – объект, который, несмотря на свою простоту, играет очень важную роль в «жизни» каждого здания. Не ленитесь, подарите приветливому и уютному дому или бане будущее без разрушений! Терпения и удачи Вам! Пока!

Цитата мудрости: Хранить свой секрет — мудро, но ждать, что его будут хранить другие, — глупо (Сэмюэл Джонсон).

Расчет свайного фундамента

Схема армирования ленточного ростверка свайного фундамента.

Важным моментом является расчет количества опорных свай для конкретного здания. Специалисты в основу расчетов берут несущую способность грунта и общий вес будущего здания. Вес строения делится на значение несущей способности грунта, а в результате получаем площадь фундамента. Эту площадь рекомендуется увеличить на 30% для создания запаса прочности. Далее для получения количества столбов площадь фундамента делится на объем опоры каждого столба. Теперь на плане нужно разметить место для каждой опорной сваи. Делается это с учетом следующих правил:

1. Столбы должны находиться во всех углах здания.
2. Они устанавливаются во всех местах пересечения стен.
3. Расстояние между опорами по периметру стен в среднем равно 2-2,5 м. При уменьшении данной величины увеличиваются затраты на материал и уходит больше времени на выполнение работ по возведению фундамента. А при увеличении расстояния до 3-3,5 м возникает опасность появления трещин ростверка и возможен его перелом, который ведет к разрушению всего строения.

Фундамент с ростверком на сваях: рекомендации

Часто, с целью экономии, застройщики берутся строить фундамент с ростверком самостоятельно. Как правило, они применяют для устройства свай буронабивной метод. Интернет изобилует подобного рода инструкциями на этот счет.

Мы не рекомендуем строить фундамент подобным способом, так как Вы рискуете в скором будущем жить в разрушающемся доме.

Справедливости ради стоит отметить, что в некоторых случаях такой вариант может обеспечить надежность строения. Все зависит от состояния грунтов, глубины бурения и качества бетона.

Но в большинстве случаев строительство, без предварительного исследования грунта и точного соблюдения технологии изготовления буронабивных свай, лучше не производить.

Наша компания погружает сваи под любой тип свайного фундамента в строгом соответствии с требованиями СНиП и проектом строительства. Уровень подготовки и опыт наших специалистов позволяет решать задачи оперативно и с высоким качеством проведения свайных работ.

Получить консультацию и заказать свайные работы можно заполнив форму заявки.

Так же рекомендуем посмотреть:

1. Требования СНИП по забивке свай
2. Как закрыть свайный фундамент

Наша компания занимается забивкой свай — обращайтесь, поможем!

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд,  иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба,  обязательно закладывают сваи в углах и  в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Рассмотрим алгоритм действий

1. Для начала рассчитаем общую массу всех строительных материалов, которые будут использоваться.
2. Затем определяется полезная нагрузка на фундамент.
3. Затем мы рассчитываем снеговую нагрузку, после чего рассчитывается общая нагрузка на фундамент.
4. Последний шаг – рассчитать общую нагрузку на фундамент.
5. Результат предыдущих расчетов умножается на коэффициент.

Поскольку земля обладает способностью двигаться, быть вымытой грунтовыми водами, набухать во время промерзания, рекомендуется провести качественную оценку почвы. Это исследование играет важную роль в создании любого типа фундамента.

Геологическое исследование грунта целесообразней доверить профессионалам, поскольку для это требуется определенное оборудование и навыки

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

• по углам дома;
• вдоль несущих стен с выбранным шагом;
• под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Требования и стандарты для строительства основания

Нормативный документ СП 24.13330.2011 представляет собой актуализированную версию СНиП 2.02.03-85. Справочная информация отражает свод установленных требований, регулирующих возведение фундамента, а именно:

1. Объем геологических исследований.
2. Состав строительного проекта.
3. Особенности строительства в присадочных, набухающих и других грунтах.
4. Расчет конструктивных элементов.
5. Расчет опор на совместное действие горизонтальных и вертикальных сил.
6. Определение несущей способности фундамента.
7. Нахождение осадки свайно-ростверкового фундамента и не только.

Когда возникают проблемы с проектированием фундамента, всегда целесообразно обратиться к другим нормативным документам, связанным с представленным видом строительства:

• СНиП 2.03.01-84 регулирует проектирование железобетонных ростверков свайных фундаментов под колонны зданий и сооружений;
• СНиП 52-101-2003 описывает особенности заглубления опор на глубину, которая будет соответствовать габаритам анкерной арматуры;
• СП 63.13330.2012 описывает нормы проектирования бетонных и железобетонных конструкций.

Установка столбчатых свай с ростверком-плитой

В первую очередь в два слоя производиться армирование. Диаметр прутьев зависит от будущей нагрузки. Чтобы не продавить гидроизоляцию арматурную конструкцию следует установить на тарельчатые подставки. Для достижения цельной монолитной конструкции стрежни арматуры надо соединить проволокой по всей плите со сваями, а затем связать вместе с прутьями самого ростверка.

Следующий этап предполагает разметку плиты, ее верхней границы и создание арматурных выпусков под ростверк. После выполнения этой работы опалубка готова к заливке бетона. Вся работа должна быть сделана в один день, поэтому бетон надо поставлять непрерывно и высокого качества, без пузырей воздуха и однородной массы. После затвердения бетона можно заливать ростверк, который находиться выше по уровню. Образуется одно целое с монолитной плитой, что повышает прочность фундамента. Бетон периодически поливают водой и накрывают пленкой после выравнивания.

Через 7 дней можно сбивать опалубку. Если уровень грунтовых вод высокий монолитную плиту надо укладывать неглубоко. Чтобы предупредить подмывание грунта необходимо сделать отвод осадков от дома.

Предлагаем посмотреть видео устройства свайно-ростверковый фундамента своими руками.

Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

, где

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент условий работы, принимаемые по таблице 5.4;

коэффициент, принимаемый равным единице, если прочностные характеристики грунта ( и ) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

ширина подошвы фундамента, м;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих ниже подошвы фундамента, кН/м3;

осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих выше подошвы фундамента, кН/м3;

расчетное значение удельного сцепления грунта, залегающего
непосредственно под подошвой фундамента (см. 5.6.10), кПа;

угол внутреннего трения грунта основания;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

коэффициенты, принимаемые по таблице 5.5;

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)

глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП 22.13330.2011 (СНиП 2.02.01-83*).

Формула при d ≤ 2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

, где

расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

ширина проектируемого фундамента, м;

глубина заложения проектируемого фундамента, м;

ширина фундамента равная 1м (Ro);

глубина заложения фундамента равная 2м (Ro);

расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.

Преимущества свайных оснований с ростверком

К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:

• Минимум земляных работ.
• Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
• Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
• Грунт не просаживается при подтоплении или во время морозного пучения.
• Снижение теплопотерь – площадь контакта фундамента с грунтом небольшая.
• Сокращение расходов на возведение фундамента на 20%.
• Ускорение работ.

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.
