Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет

Бурим грунт под сваи ТИСЭ.

Вертикальность бурения контролировал периодически опуская в лунку отвес. Если лунка вертикальная, то центр дна лунки должен сходиться с центром лунки у поверхности.

Грунт во всех лунках оказался разным. После 10–40 см плодородки шла супесь или суглинок с большим содержанием булыжников размером от апельсина до дыни и больше. Из–за чего многие лунки имели весьма неровные стенки.

Для подкопки булыжников сделал черпалку.

У каждого тисэшника собирается свой набор различных инструментов и приспособ. Мешок на фото тоже не просто так, он с камнями и подвешивался на бур, когда шла особо плотная глина.

Рекорд составил более 15 камней в лунке. Они просто лежали друг на друге, а между ними суглинок.

На следующей фото булыжники из двух скважен.

Благо глубже метра булыжники обычно не встречались, но там появлялась очень плотная глиняная прослойка сантиметров на 10–30 везде по разному и иногда приходилось подвешивать на бур мешок с камнями плюс давить сверху иначе бур просто скользил по грунту.

Ящерки живущие неподалеку за это время привыкли ко мне и уже не убегали.

После плотной глины обычно шел песок или супесь. Это что касается одной стены дома, с которой я начал бурение. Чем дальше от этой стены тем меньше камней и грунт становиться однороднее, все больше приближаясь к суглинку.

Весь отпуск я ковырялся с бурением. На выковыривания одного булыжника порой уходило пол дня. В первой лунке оказался вообще здоровый валун, который было ни как не достать через шахту лунки.

Когда батя вернулся из отпуска ему было поручено рыть яму в десяти сантиметров от этой лунки с валуном.

В последствии валун был извлечен боковым подкопом с глубины 130 см.

Через подкоп можно посмотреть на скважину ТИСЭ изнутри. На следующей фото мы забегаем вперед и можем рассмотреть уширение.

Сделал за отпуск 20 лунок без уширения. Эти лунки бурились глубже остальных 170–185см, так как я решил снивелировать немного перепад в 1м 15см, убрав 15см грунта с этой самой верхней части пятна застройки в нижнюю. При бурении так же было много грунта, который свозился в нижнюю часть пятна застройки.

Продолжение на следующей странице (жмем 2).

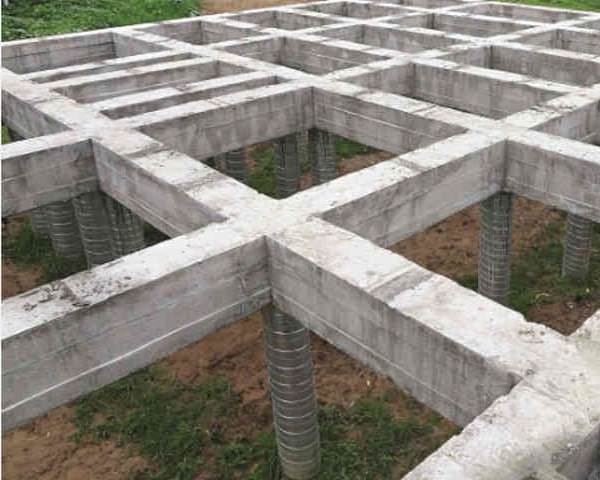

Заливка ростверка

Ростверк представляет собой ленту, с помощью которой соединяются все сваи в систему, он придает конструкции прочность. Ростверк изготавливают из металла, дерева, или заливают из бетона. Рассмотрим ростверк, залитый из бетона.

В первую очередь, сооружают опалубку. Для этого используют фанеру или доски. Материал должен быть достаточно прочным, чтобы опалубка выдержала вес бетонного раствора. Под нижнюю часть опалубки необходимо засыпать грунт (впоследствии он убирается). Высота ростверка должна составлять не менее 30 см, при этом армирование обязательно. Когда конструкция готова, для того, чтобы цемент не просачивался, подстилают полиэтилен или другой подобный материал. Затем проводится связка арматуры. После этого можно приступать к заливке конструкции бетоном.

С помощью этой технологии можно установить фундамент своими руками под гараж, фундамент для забора, монолитный фундамент с подвалом, а также фундамент под баню.

Бурение и расширение скважин

Схема бурения скважин под фундамент.

В местах, отмеченных под скважины, выкапывают ямки глубиной в пол лопаты и начинают бурить. Бурение скважин ведут буром ТИСЭ. Это ручной инструмент, состоящий из рукоятки, бура, двухсекционной штанги, накопителя грунта и откидной лопатки. Глубина бурения регулируется штангой. Забор грунта и его рыхление обеспечивает грунтоприемник, а откидная лопатка ведет процесс расширения нижней части скважины.

Чтобы оптимизировать процесс бурения, специалисты советуют набурить 5-6 скважин, а потом выполнять в них расширение, это позволит экономить время на переоборудование бура.

Для улучшения процесса бурения песка специалисты советуют заливать на ночь в скважину около 5 ведер воды. Наутро это облегчит выполнение расширения.

При бурении расширения бур и штанга должны вращаться, на штангу надевают откидную лопатку и прикрепляют ее шпилькой к грунтопремнику. Лопатку поднимают с помощью шнура, а опускается она самостоятельно под своим весом.

Выполнив расширение под опору, начинают армирование и .

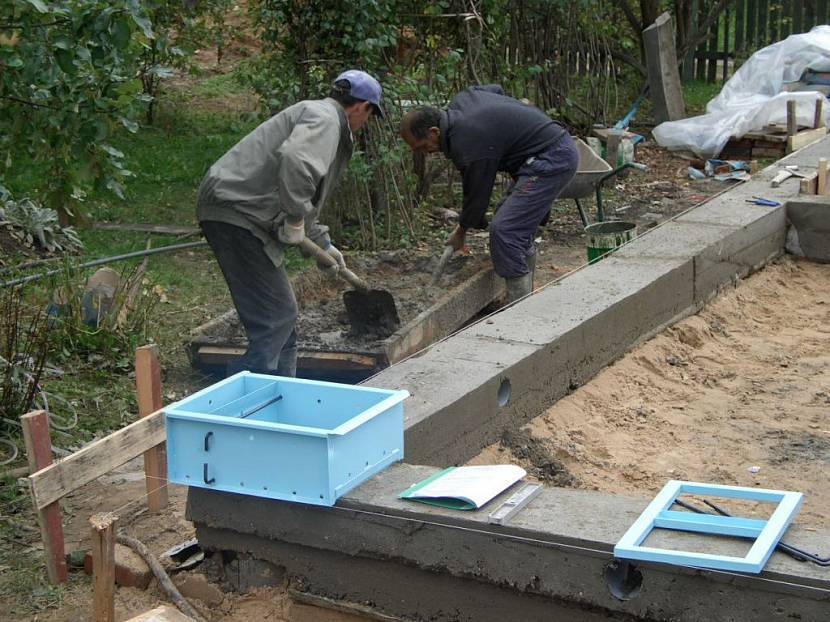

Бетонирование ростверка

Не надо делать очень высокий ростверк. Это дополнительная нагрузка на сваи, лишний расход материала и общее удорожание строительства. Преимущества фундамента ТИСЭ в том и состоят, что он получается лёгким и дешевым. Ширина должна соответствовать расчётной для вашей зоны толщине стены. Если в дальнейшем будете облицовывать стены кирпичом, то с учётом этого ширину фундамента следует увеличить.

Между сваями, до их изголовья, делается песчаная подсыпка, по которой в дальнейшем будет устанавливаться опалубка и бетонироваться ростверк. Бетон используется не меньше, чем М 300, с мелкой фракцией щебня или гальки. Для непрерывного процесса бетонирования потребуется бетономешалка. Можно завести и со стороны весь объём сразу.

Перед установкой опалубки необходимо сделать обноску, то есть разметить все расстояния и оси, натянуть шнурки. Дело в том, что при бурении и заливке свай почти всегда не выдерживается точное, по осям, расположение головы сваи. Сам факт не страшен, но ростверк, а соответственно и стена будущего сооружения должны быть ровными. Это выравнивание нивелирует и скрывает видимость того, какие недостатки у фундамента ТИСЭ появились при бетонировании свай.

Ростверк должен быть монолитным, поэтому процесс заливки происходит непрерывно. Для уплотнения бетона обязательно применяйте вибраторы, но аккуратно, чтобы не сместить или выдавить опалубку. На время схватывания (около 7 суток) накройте бетон бумагой или опилками.

Если сваи располагаются через 1.5 м или меньше, каркасный монолит не требует расчёта и делается только с учётом необходимых размеров по ширине. Если вы прочитали статью до конца, то теперь сможете самостоятельно сделать хороший, практичный, бюджетный фундамент и даже научить этому своих знакомых. Удачи!

Фундамент ТИСЭ своими руками для загородного дома

В наше время ударными темпами идет загородное строительство, дачные поселки растут как грибы после дождя. Строительные технологии сегодня на высоте, благодаря им процесс постройки упрощается, и улучшается. Так же используются перспективные методы, как новые, так и порой забытые старые. Хорошо позабытый, старый фундамент по технологии ТИСЭ отличается от традиционных тем, что в нем сваи в землю не вколачиваются, а как бы «вырастают» из нее. Многие сравнивают такую технологию с «забитыми гвоздями, только шляпкой вниз». И благодаря расширению снизу, никакие силы пучения дом вытолкнуть из земли не смогут – это идеальный вариант для проблемных грунтов с плывунами, и ощутимыми сезонными деформациями. В чем еще плюсы фундамента.

Неспроста такой фундамент гордо был наречен, как универсальный фундамент: технология ТИСЭ имеет свою изюминку в том, что на таком основании действительно можно строить дома любой сложности, и на почти любом грунте, кроме скал. Причем довольно солидные дома — двухэтажные и даже с железобетонным перекрытием. И особенно хорошо показал себя такой нулевой уровень на высокопучинистых грунтах, где другие фундаменты грозят уже на второй десяток лет дать серьезную трещину.

И вовсе незаменим фундамент ТИСЭ в тех местностях, где рядом проложена железная дорога или проходит автомобильная магистраль для тяжелых машин. Ведь именно там наибольшая вибрация, опасная для традиционных фундаментов, но совершенно незаметная для данного вида.

Первым делом снимается плодородный слой земли и привозится песок. Устанавливается обноска и размечается положение будущих столбов. Хотя, справедливости ради стоит отметить, что некоторые умельцы плодородный грунт не снимают и в последствии об этом не жалеют: ведь ростверк в таком фундаменте делается висячий и полы дома контактировать с грунтом не будут. Тем более, если сделать их качественными.

Строительство такого фундамента – процесс достаточно трудоемкий

И здесь важно оптимизировать свои силы. Так, сначала лучше просверлить 3-5 скважин, а затем сделать в них расширения

Так значительно экономится время на переоборудование бура. А сам бур для такой затеи сварить можно самостоятельно – буквально за час.Что интересно, по отзывам тех кто строил свой загородный дом, по технологии ТИСЭ, сам бур у фирм покупать не рекомендуется – якобы сделать такой же своими руками и проще, и дешевле, и работать он будет продуктивнее. Еще лучше – сразу два бура: для скважин один и один для расширений.

Автор решив строить свой загородной дом, выбрал фундамент ТИСЭ за его свойства противостояния вибрации, потому как рядом проходит железная дорога и следует позаботится о безопасности дома.

Материалы:

цемент, песок, гравий, рубероид, арматура, доска, брус.

Инструменты:

бур, бетономешалка, лопата, ножовка, болгарка, нож, молоток.

Сначала автор дает нам ознакомится со схемами заливки данного фундамента.

Производит разметку участка и отмечает колышками место для бурения. Далее бурит скважины по намеченным местам. Получается вот такая скважина. Что бы уберечь проделанное отверстие, вставляет туда рубероид на всю длину. При заливке используется арматура, на всю глубину скважины. Самое главное чтобы штыри торчали от нулевого уровня не менее 25 см. Для устройства гидроизоляции столбы обмазываются битумной мастикой. Далее из досок и брусков строит опалубку.

Укладывается пленка.

Внутрь опалубки укладывается арматура. Заливает цементный раствор. И не ранее чем через 2 недели можно будет снять опалубку. А строительство разрешается начинать не ранее чем через месяц со дня заливки. Вот и готов фундамент ТИСЭ, чем он очень доволен. Вполне можно сделать данный фундамент самостоятельно и при этом сэкономить денег. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Что такое фундамент ТИСЭ и сфера его применения

По своей конструкции фундамент ТИСЭ относится к свайным основаниям. От классической версии он отличается тем, что имеет специальное расширение сферической формы в нижней части опоры, которое образует своеобразную «пяту».

Другим отличием можно считать наличие ростверка, представляющего собой ленточную монолитную конструкцию, которая служит как для объединения свай, так и для равномерного распределения нагрузки на несущие конструкции.

При этом в зависимости от геологической обстановки на участке монолитный ростверк, представляющий, по сути, импровизированное ленточное основание, может заливаться в опалубку, установленную, как правило, на высоте 100-200 мм от уровня земли.

Необходимость приподнять ростверк над землей связана с тем, чтобы минимизировать или полностью исключить воздействие на него сил от пучения грунта.

Но в некоторых случаях, например, на песчаных грунтах, допускается устройство ростверка в виде мелкозаглубленного основания.

Появление технологии напрямую связано с разработкой специального бура, позволяющего легко подготавливать скважину под заливку свай с расширением на конце.

При этом главная привлекательность этой технологии для частного застройщика была связана с тем, что объем работ и их трудоемкость по устройству фундамента для дома, сарая, бани и других построек являются сравнительно небольшими.

При этом справиться с такой задачей мог практически каждый владелец загородного участка: или самостоятельно, или с привлечением двух-трех помощников.

Использование технологии ТИСЭ позволяет возводить надежный фундамент, не подверженный воздействию негативных факторов, например, таких как высокий уровень грунтовых вод и пучение почвы.

Наличие расширения на конце сваи, нижний край которой уходит ниже уровня промерзания в грунт, позволяет обеспечить надежность и стабильность зданиям, фундамент которых возведен с использованием технологии возведения фундаментов ТИСЭ.

Кроме того, на участках с большой глубиной промерзания строительство ленточного основания является весьма затратным и трудоемким.

Возводить дома и здания с фундаментами ТИСЭ можно практически на любых грунтах, и именно из-за такой особенности такое основание считается универсальным. Единственным ограничением могут стать участки с плывунами.

Строительство

Универсальное основание, возведенное по технологии ТИСЭ, востребовано, ведь оно обходится недорого, а его строительство не занимает много времени, к тому же все можно выполнить своими руками. Изначально тщательно подготовьте участок, а именно уберите верхний слой почвы и смонтируйте обноску.

Затем выполните разметку расположения свай и участка. Для этого применяется гидроуровень. Затем немного спилите колышки и разместите по наружным углам площади гвозди, зафиксировав на них веревку, можно применить и прочную леску. Когда это работа выполнена, установите колья для несущих стен.

Для монтажа каркаса обноски применяется кругляк из доски толщиной 50 мм. Рекомендуется применять садовый бур. Экономнее и удобнее делать полусплошную обноску, на которой обязательно надо определить нулевой уровень.

Затем выполняется монтаж гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень

Обратите внимание, что обноску устанавливают для контроля, потом ее демонтируют. По округе выкопайте яму и приступайте к бурению

Для начала рекомендуется выполнить приблизительно 5 скважин, после чего их надо расширить.

Если в почве небольшое количество песка, то сверление будет происходить с трудностями и на эту работу уйдет много времени. Чтобы облегчить процесс, в каждую скважину на ночь залейте 5 ведер воды, это размягчит почву и на следующий день увеличить скважину будет легче. Таким образом вы сможете справиться без специального оборудования.

Устанавливая основание ТИСЭ, не забывайте про армирование. Узнать длину прутка можно исходя из глубины опоры. Если арматура будет чуть заметна из-за столба, ее в дальнейшем можно эксплуатировать как виброуплотнитель для бетонирования, что позволит убрать остатки воздуха из бетона.

Следующей процедурой является гидроизоляция, для которой используется рубероид. Для монтажа материал надо разделить на куски и скрутить в цилиндр. Изделие помещается в скважину, но только когда будет выполнен монтаж арматуры. Видимый конец рубашки обсыпают грунтом. Установка фундамента ТИСЭ требует максимально быстрое бетонирование.

Когда вы зальете столбы и засыплете опоры, начинайте изготавливать ростверк. Для этого устанавливаются щиты, их накрывают прочным полиэтиленом. Опалубку фиксируют шпильки, а с двух сторон делаются отверстия в брусе. Один конец шпильки загибают за другой, на котором фиксируется шайба и гайка. На шпильки устанавливается арматура, ее фиксируют стяжками из пластика.

Неоспоримым преимуществом данного фундамента является отсутствие дренажа. Не надо выполнять утепление отмостки и забирки. А чтобы стоки не действовали разрушающе на участки, прилегающие к отмостке, снаружи устанавливаются желоба ливневки.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

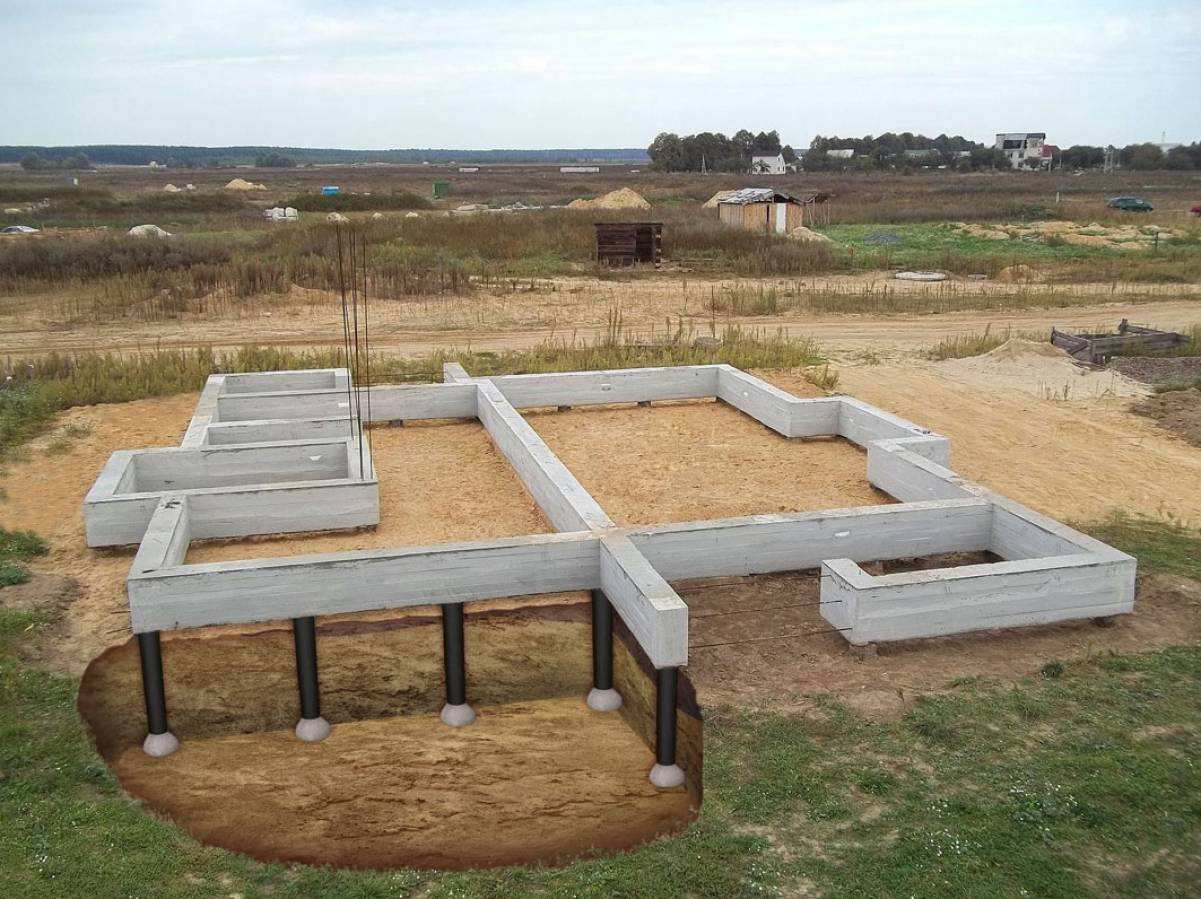

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Проектирование

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:

  • они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
  • изготовление полноценного подземного или цокольного этажа на столбах невозможно;
  • полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
  • при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
  • коммуникации в подполье следует дополнительно утеплять;
  • для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.

Техническое решение для свай ТИСЭ на крутом склоне.

Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.

Бур ТИСЭ.

Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.

В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.

Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.

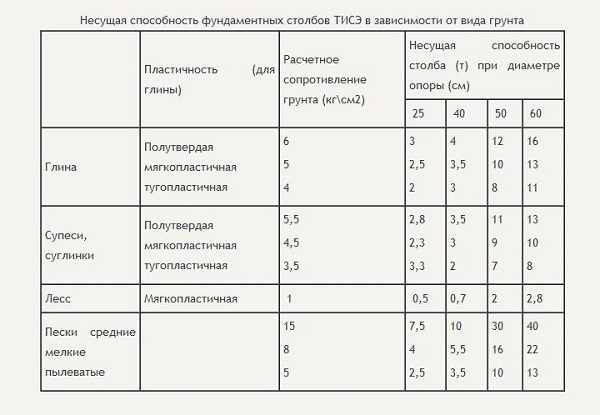

Таблица: Несущая способность свай ТИСЭ.

Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:

  • плавающая плита позволяет возвести коттедж на влажном грунте;
  • лента пригодна для проектов с цокольным этажом;
  • буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
  • винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;

Погреб внутри фундамента ТИСЭ.

Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.

Во-первых, это технология, при которой у свай имеется расширении по низу.

Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:

  • отлично показывать себя на любых грунтах,
  • противостоять силам пучения,
  • снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
  • обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Особенности бура ТИСЭ

Бур состоит из режуще-рыхлящей чаши и двух штанг. Он отличается от обычного бура тем, что имеет в своей нижней части откидной плуг. Во время сверления плуг постепенно раскрывается, и в нижней части скважина имеет больший диаметр, чем в своей верхней части.

Такая форма скважины позволяет фундаменту выдерживать большие нагрузки и не дает поперечным силам морозного пучения выдавливать столб. Такой фундамент можно возводить практически на любых грунтах, разве что только не на плывунах.

Виды буров ТИСЭ

Существует несколько видов буров:

  1. ТИСЭ-Ф имеет диаметр 200 мм, в раздвинутом состоянии его длина 225 см, он состоит из накопителя, откидного плуга и раздвижной штанги.
  2. ТИСЭ-2Ф также имеет диаметр 200 мм, но конструкция плуга позволят делать расширение до 500 мм.
  3. ТИСЭ-3Ф имеет диаметр 250 мм, крутить его могут два человека, так как имеется большая ручка.

Длина бура может быть увеличена, для этого используются дополнительные штанги.

https://youtube.com/watch?v=xiFFoF4TYeU

Указанная технология возведения фундамента позволяет значительно экономить средства. Стоимость будет зависеть от диаметра и количества свай. Как указывают специалисты, это самый дешевый вариант возведения фундамента.

Экономика фундамента ТИСЭ

Фундамент, возведенный по технолонгии ТИСЭ, за счет сокращения объема работ, строительного материала и экономии на рабочей силе получается в несколько раз дешевле обычного ленточного. Чтобы убедиться в этом просчитаем расход бетона на возведение обоих видов фундамента для дома размером 5 на 10 метров. Для простоты расчетов и наглядности примем, что фундамент – это подземная часть дома.

Для ленточного фундамента при глубине 0,70 м, ширине 0,40 м и длине 30 м объем равен 8,40м3.

Для фундамента ТИСЭ с количеством опор 20 шт (из расчета, что шаг 1,50 м), глубине бурения 1,20 м, расширением 0,60 м, объем всех свай будет около 2,00 м3.

Универсальный фундамент технология ТИСЭ: преимущества

Строительство фундаментов — важная составляющая работ. Иногда смета на возведение подземной части составляет треть от всей стоимости. Но при грамотном выборе основания можно существенно снизить трудовые и финансовые затраты.

Фундамент на сваях ТИСЭ обладает следующими преимуществами:

  • хорошая несущая способность;
  • отсутствие потребности в тяжелой технике;
  • снижение затрат на транспортировку материалов и конструкций;
  • эффективный способ борьбы с морозным пучением;
  • возможность использовать при высоком уровне грунтовых вод (УГВ);
  • простота технологии.

По поводу последнего плюса необходимо дать пояснения. При строительстве на болотистой местности на время работ придется выполнить временное водопонижение. Это может потребовать дополнительных затрат.

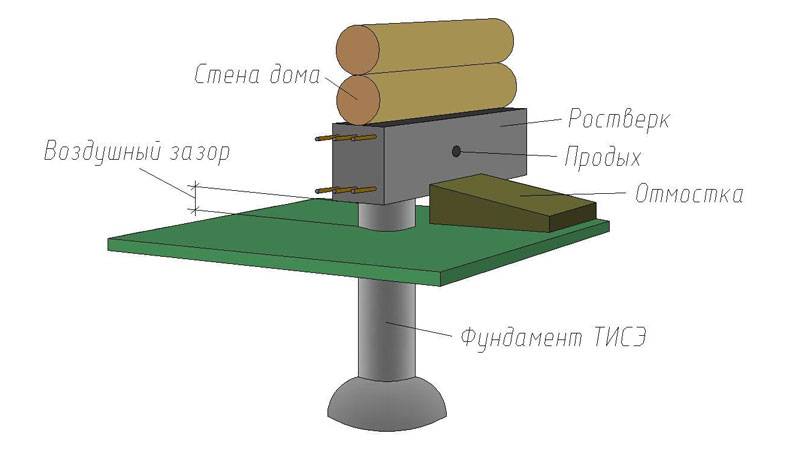

Схема фундамента

Конструкция обладает и другими минусами. Недостатки фундамента ТИСЭ :

  • невозможность обустройства подвала или высокая его стоимость;
  • увеличение затрат при работе на крупнообломочных грунтах;
  • потребность в специальном оборудовании (бур с откидными ножами).

Несмотря на недостатки, фундамент ТИСЭ своими руками под свой дом — это надежная опора для здания, хорошая экология и безопасность для человека.

Устройство фундамента по технологии ТИСЭ

Строительство опоры по технологии ТИСЭ не нуждается в расчете свай и места точной установки под ростверком.

Устройство фундамента по технологии ТИСЭ.

Состоит технология из нескольких этапов:

  1. Первым делом размечается контур.
  2. Затем производится бурение скважин и их расширение.
  3. Следующим этапом армируются сваи.
  4. Потом делается ростверк.
  5. Под жилые застройки расчеты производят специальные организации занимающиеся проектами, потому что необходимо исследовать грунт, сделать расчеты и проект.
  6. Без предварительных расчетов можно возводить ленточный фундамент ТИСЭ под такие строения как забор, баня, веранда и гараж.

Для того, чтобы правильно выполнить работы по изготовлению свайного фундамента ТИСЭ, нужно соблюдение нескольких условий:

  • Основание свай должно быть ниже точки промерзания.
  • Основание сваи делают с учетом строительных нормативов для полноценного противостояния пучения грунта.
  • Настоятельная рекомендация по устройству ленточного фундамента, армированию свай и трамбовке бетона.
  • Ростверк должен, находится на расстоянии от 10 до 15 см от земли.
  • По ширине ростверк должен быть меньше чем по высоте.
  • Ростверк обязательно армируется.

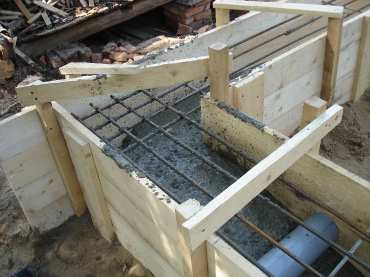

Армирование ростверка.
