Выстраивание каркасного ангара своими руками

Этапы строительства ангара

Проектирование

От того, кому вы доверите проектирование, зависит результат. Именно на этапе проектирования нужно определиться с выбором материалов и конструкций, из которых складывается стоимость возведения. Причем, заказчик формирует техническое задание, а подрядчик со своей стороны должен продумать, как оптимизировать проект не в ущерб качеству. Опытная компания всегда предлагает разные варианты по конструктиву для заказчика. Это позволяет все взвесить и принять верное решение в зависимости от целей проекта и финансовых возможностей.

Устройство фундамента под арочный ангар

Когда проект готов, значит понимание по фундаменту уже есть. Бывают ситуации, когда нужно делать бетонирование фундамента под ангар. Например, если предполагается использование тяжеловесного оборудования и машин.

Но это далеко не единственный вариант основания. Не все знают, но под бескаркасные конструкции устанавливаются свайно-винтовой или ленточный фундамент.

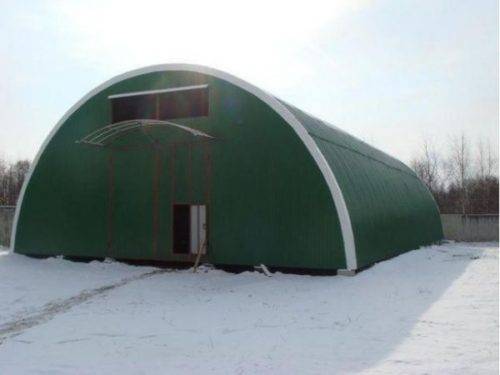

Устройство ангара арочного типа

1. Готовим арки

Материал в виде рулонов стали доставляется на подготовленную строительную площадку. Но пока это просто материал, в ангар его “превращает” специальное оборудование. Автоматизированный комплекс MIC-240 — это профессиональное оборудование, которым могут похвастаться единицы компаний на строительном рынке России. Это не просто машина для устройства ангаров, это целый завод на колесах. Рулоны, загруженные в машину, на выходе становятся гофрированной аркой. Причем диаметр арок и их толщина настраиваются в соответствии с проектом. Этот момент контролируется после выкатывания каждого элемента.

2. Соединяем арки между собой

Соединение арок между собой не требует болтов или других привычных соединительных элементов. Если бы все было так банально, то не было бы так надежно. Сначала арки соединяют временным креплением. Далее, автоматическая забортовочная машина MIC “сшивает” элементы обеспечивает герметичность конструкции. Безусловно, отсутствие зазоров положительно влияет и на эксплуатацию, и на срок службы строения. По технологии между собой соединяют по три арочные конструкции.

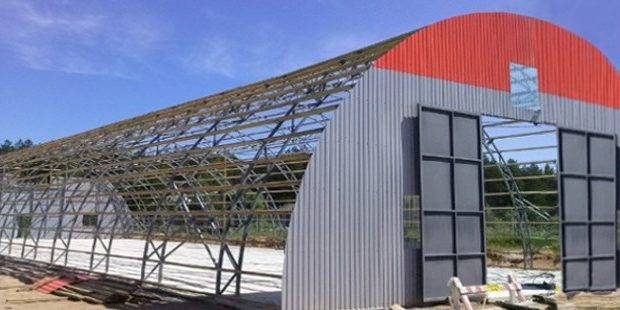

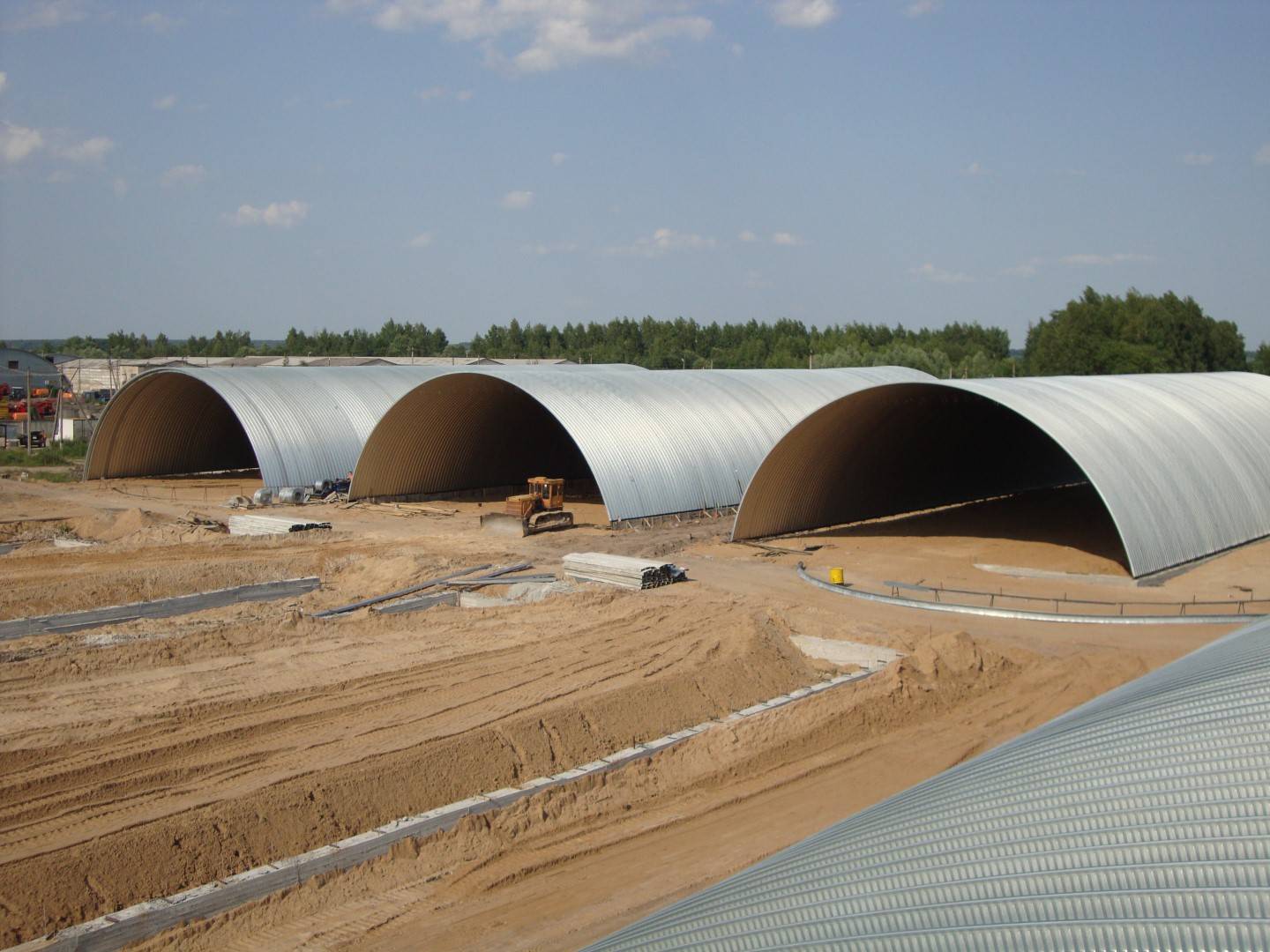

3. Монтаж арочных элементов

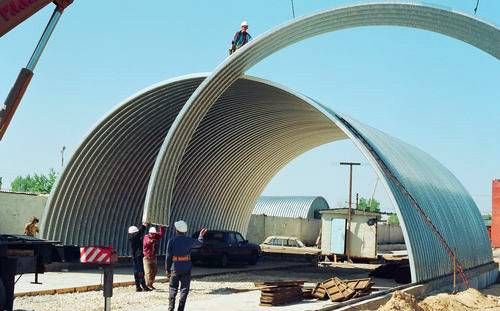

Арки, соединенные по три устанавливают на подготовленный фундамент. Конечно, на этом этапе без задействования техники не обходится. После установки двух конструкций по три арки, снова происходит вальцевание арок между собой. Так продолжается пока не будут установлены и скреплены все элементы, кроме торцевых стенок. К ним приступают в заключительном этапе монтажа. Торцы монтируют поэлементно, это достаточно трудоемкий процесс.

4. Фиксирование конструкции на фундамент

Это важный и заключительный этап монтажа холодного ангара арочного типа. Чтобы обеспечить полную герметичность конструкции, необходимо закрепить арки на фундаменте. Делают это по технологии заливки бетона на надземную его часть.

5. Дополнительные работы

Если предполагалось строительство холодного ангара, то это все основные этапы возведения ангара. Но, как вы понимаете, есть много работ, которые могут выполняться дополнительно. Сюда относятся как установка окон и дверей, так и утепление конструкции. На самом деле, утепление – это отдельная объемная тема для разговора.

В начале нашей статьи размещен видеоролик ГК СМК, который поможет вам увидеть все этапы строительства. Вы все еще сомневаетесь, что быстровозводимые ангары — это надежно и дешево?! Тогда заходите в раздел “Контакты” и связывайтесь с нами любым удобным вам способом.

Группа Компаний СМК желает вам выгодных инвестиций и добросовестных строителей.

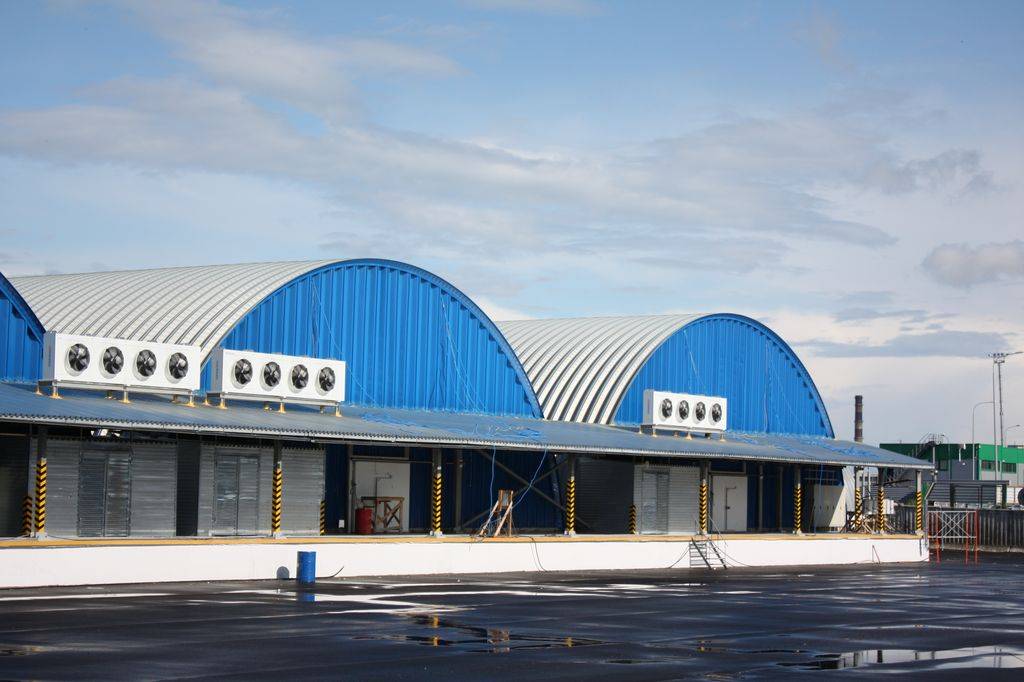

Преимущества бескаркасных арочных ангаров

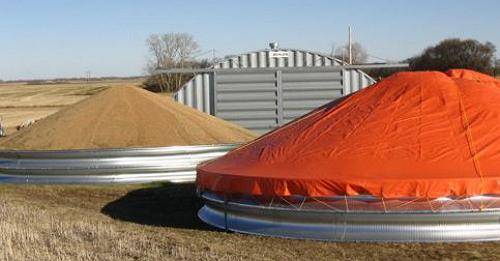

Бескаркасная технология позволяет в рекордные сроки строить ангары. Возвести арку для зерносклада площадью 1 тыс. кв.м можно за 10-15 дней. Руководитель Инженерного центра «Украинского центра стального строительства» (УЦСС) Артем Билык заметил: данная технология позволяет в немыслимо быстрые сроки сооружать не только арочные сооружения, но и временные кольцевые зернохранилища: буквально за 3-4 дня можно возвести хранилища для 2-3 тыс. т зерна, что успешно применяется фермерами в США и других странах.

Также среди преимуществ бескаркасного строительства можно назвать:

• Совмещение несущих и ограждающих конструкций
• Пролет до 30 м и отсутствие внутренних колонн или ферм, что позволяет полноценно использовать всю внутреннюю площадь помещения
• Производство непосредственно на стройплощадке, что минимизирует транспортные расходы
• Единый компактный тип исходного материала – рулон тонколистовой стали
• Возможность быстрого и эффективного утепления напылением до 70 мм пенополиуретана
• Герметичность фальцевых соединений и минимальные эксплуатационные расходы
• Разная форма, адаптивность по назначению, возможность врезки окон и ворот

В сельском хозяйстве бескаркасные ангары с успехом  используются в качестве напольных зернохранилищ, которые имеют ряд преимуществ перед силосными элеваторами. Во-первых, напольный склад можно использовать как для хранения зерна, так и для других целей, а силос – только для хранения зерна. К тому же кукуруза, соя и другие культуры лучше хранятся в напольном складе, в нем меньше высота падения зерна при загрузке, что предотвращает его травмирование. Во-вторых, в силосах больше конденсата, так как это металл. В напольных складах соприкосновение с металлом не происходит. При этом часто используются внутренние подпорные конструкции, которые разделяют взаимодействие зерна с ограждающей конструкцией.

Порядок монтажа бескаркасного ангара

Бескаркасный ангар возводится из металлопрофиля. Основой конструкции служит металлическая арка. Габариты строения рассчитываются в зависимости от того, для каких целей в будущем будет предназначаться постройка.

Поэтапный порядок выполнения работ:

1. Прежде всего, составляется проект бескаркасных ангаров. Он должен учитывать все тонкости и нюансы будущего строительства, включая обустройство и очистку местности, на которой будет возводиться конструкция. На этапе проектирования рассчитываются габариты ангарного помещения, ширина пролетов, высота арки, являющейся основой строения.
2. Схематически указывается то, где будут располагаться оконные и дверные проемы, вентиляционные отверстия. Во время составления плана следует определиться, какие именно материалы будут задействованы в строительстве. Так, рекомендуется купол постройки возвести из оргстекла или поликарбоната. Благодаря этим материалам в помещение будет попадать достаточное количество естественного солнечного света.
3. Укладка фундамента. Следует сказать, что для бескаркасных построек не нужен сложный базис, поэтому можно возвести любой из имеющихся видов фундамента. Параметры основы будут зависеть от целевого назначения постройки, какие товары или техника будет находиться внутри склада (ее вес, габариты и др.). Чаще всего для таких построек возводят ленточный или плитный базис. Предварительно вырывается траншея, на дно которой укладывается подушка из мелкого щебня и песка.
4. Если фундамент не нуждается в установке армировочного каркаса, то сразу можно перейти к процессу заливки. Раствор следует хорошенько утрамбовать. Затем нужно дать время, чтобы основание застыло.
5. Далее возводятся стены конструкции. Для этого чаще всего применяется рулонная оцинкованная сталь. Учитывая размеры ангара, прописанные в проекте, заказывается нарезка стали на куски. Следующим этапом вам останется только собрать конструкцию, установив готовые части на основу из металла. Для скрепления кусков между собой используется забортовочная машина. Подобная технология позволяет возвести помещение, которое отличается высокими характеристиками водонепроницаемости и пожаробезопасности.
6. Для надежности можно обработать швы между элементами конструкции при помощи сварки. Покрывается ангар профильным настилом.
7. По желанию владельца и в зависимости от целевой направленности постройки можно в ангаре обустроить отопление, вентиляцию, канализационную систему и др. Если планируется в дальнейшем утеплять ангар, то для этого понадобится пенополиуретан или сэндвич-панели с разными наполнителями.



Виды крыш в ангарах

В зависимости от особенностей использования ангара крыша для него делается:

• односкатной;
• двускатной;
• полигональной (двускатной ломанной);
• плоской;
• арочной.

На выбор конструктива крыши также влияют такие факторы, как материалоёмкость изделия (а соответственно, и цена), климатические условия региона и месторасположение конструкции (постоянное либо мобильное).

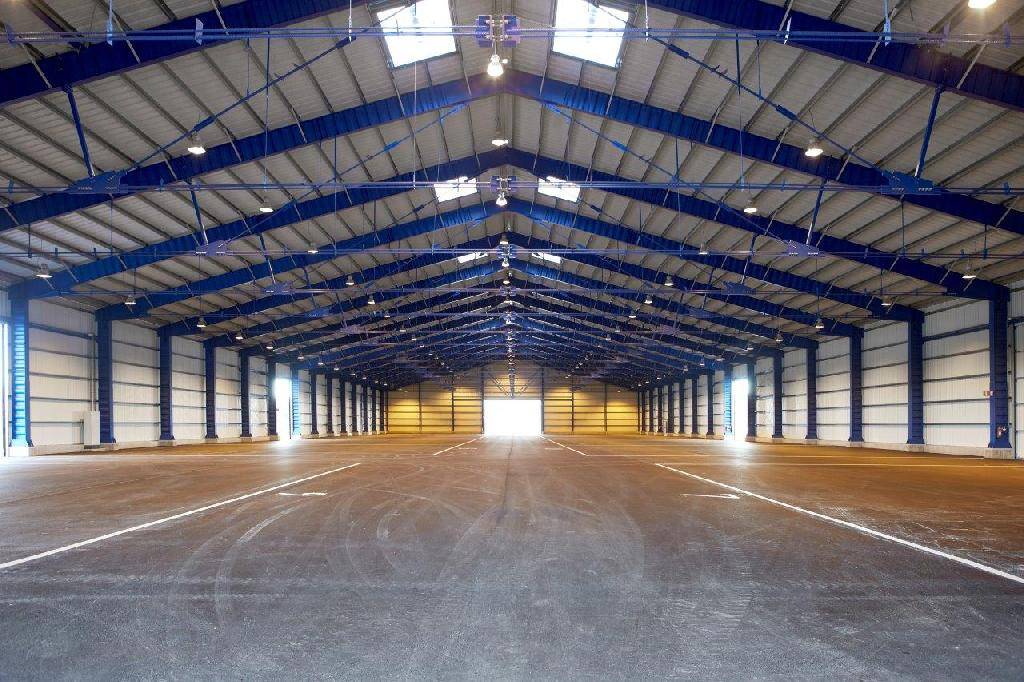

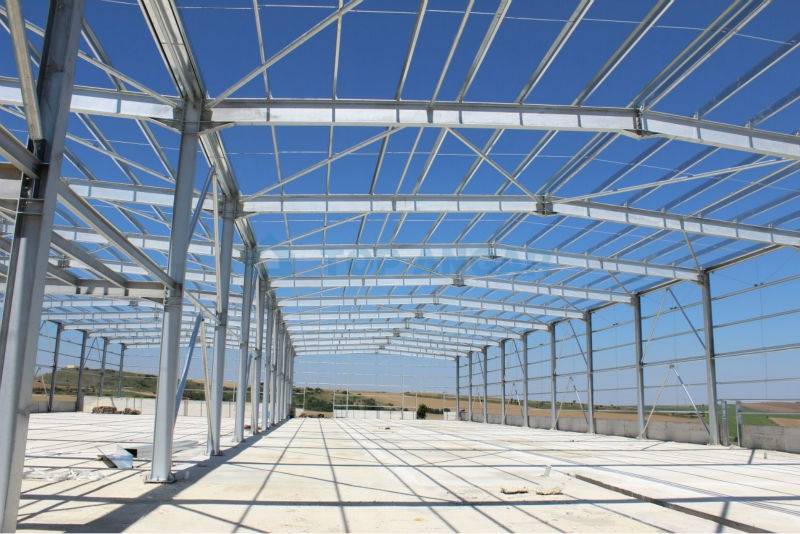

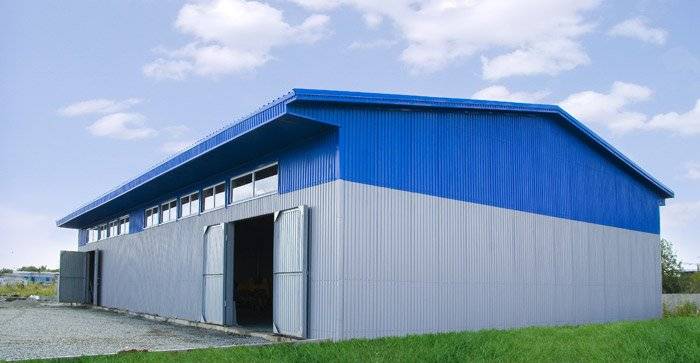

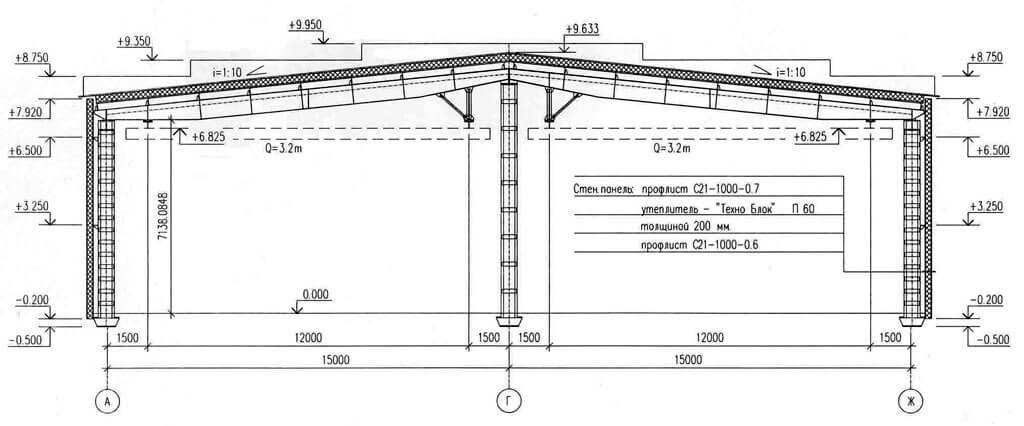

Двускатные кровли часто устраиваются над ангарами большой ширины

Ангары с односкатной крышей

Ангары с односкатной крышей — наименее материалоёмкий бюджетный вариант. Кроме того, они возводятся заметно быстрее аналогов. Прямостенные конструкции могут снабжаться стандартными металлопластиковыми окнами и дверьми, поэтому универсальны в применении. В таком здании может расположиться как шиноремонтная мастерская, так и склад, производственная линия, торговый павильон. Односкатная крыша достаточно устойчива к порывам сильного ветра, поэтому подходит для регионов с сильными ветровыми нагрузками.

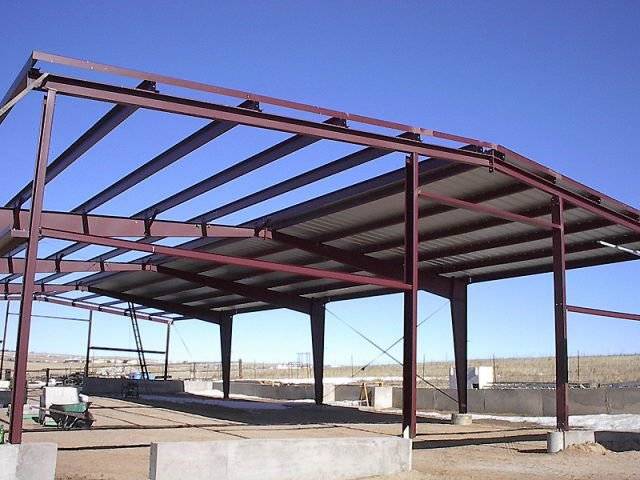

При длине пролёта в 20 м необходимо устанавливать как минимум один продольный ряд опор под кровельную конструкцию

Эта конструкция крыши требует сооружения дополнительных опор по центральной оси здания, а при большой ширине — даже в несколько рядов. Поэтому ангары с односкатными крышами не годятся для хранения крупногабаритной техники.

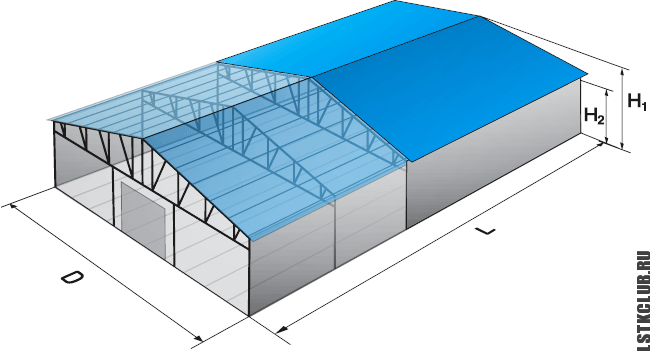

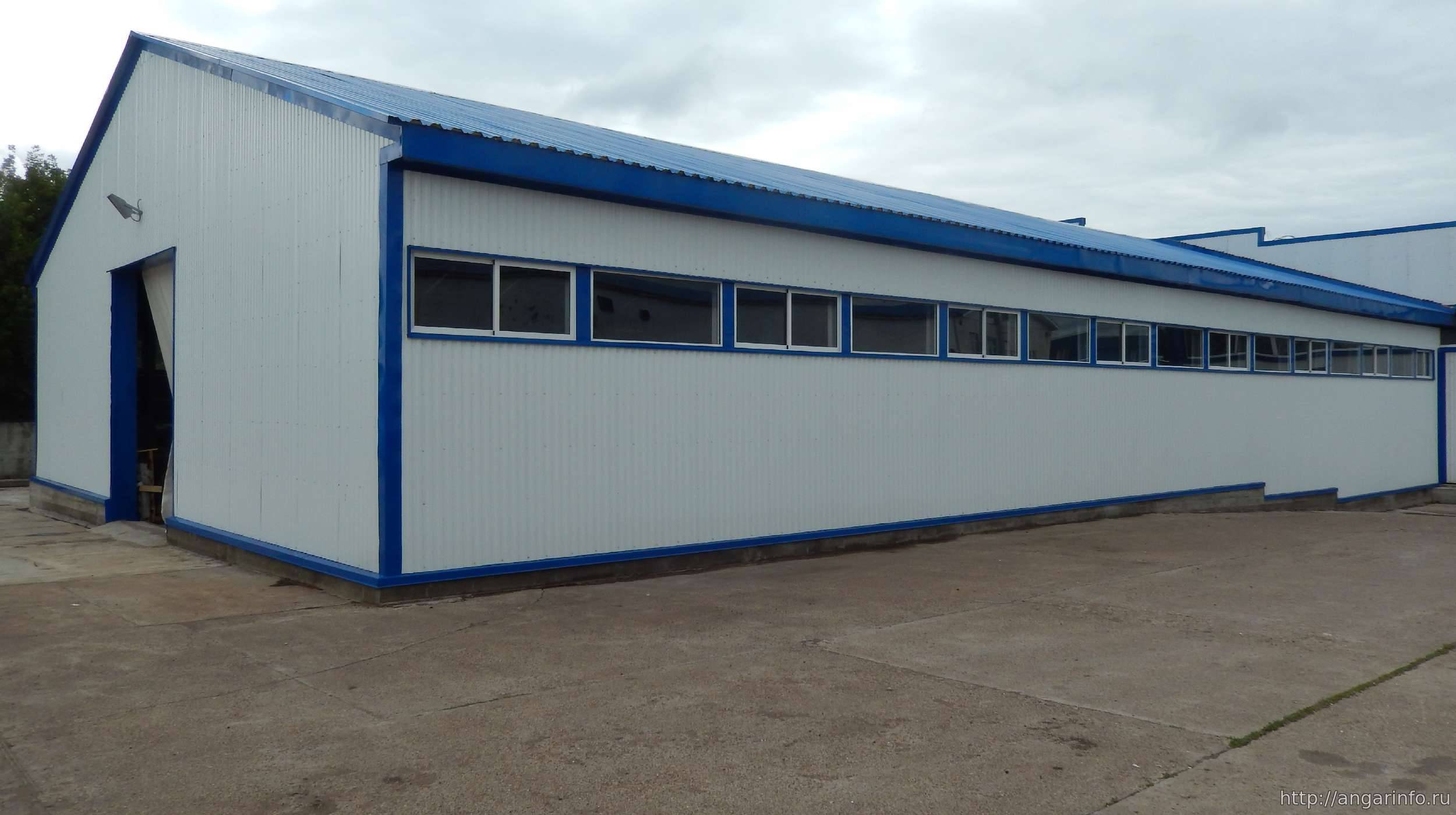

Ангары с двускатной крышей

Конструкции со стандартной двускатной крышей считаются самыми надёжными. Они способны эффективно противостоять сильным ветрам и не боятся большого слоя снега на кровле. Угол ската с обеих сторон крыши чаще всего одинаковый (крыша симметричная) и составляет от 15 до 27о. Для улучшения аэродинамики и ускорения процесса схода снега в некоторых ангарах скругляют угол на коньке и при переходе от крыши к стенам.

Ангар с закруглёнными углами лучше противостоит ветровым и снеговым нагрузкам

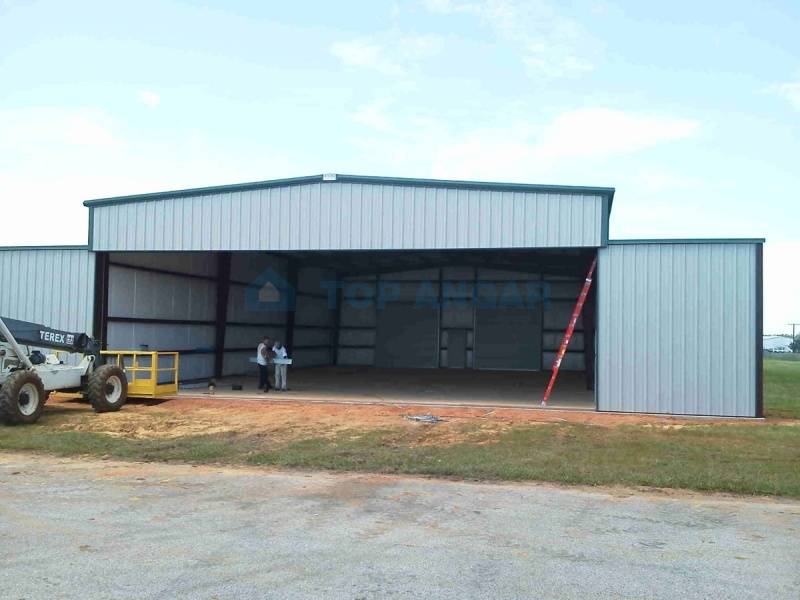

Двускатную крышу сооружают на:

• прямостенных ангарах, которые подходят для открытия автомойки, торгового павильона, кафе, склада, фермы, административного здания;

• шатровых ангарах с наклонными стенами, использующихся в сельском хозяйстве для хранения продукции и сельхозтехники.

Конструкция двускатной кровли востребована, когда нужно сделать широкое (до 10 м) здание без внутренних опорных стоек. Арочные, плоские и односкатные крыши даже с усиленной конструкцией требуют сооружения подпорок на широких пролётах.

Благодаря простоте конструкции ангары с двускатной крышей быстро изготавливаются и собираются, поэтому их можно делать мобильными.

Ангары с полигональной крышей

Ангары с ломанной или полигональной кровлей используются, когда у конструкции очень широкие пролёты (около 30 м). Чаще всего так выглядят выставочные комплексы для крупногабаритных изделий, цеха с производственными линиями, хранилища авиационной техники, спортивные сооружения. К примеру, расположить самолёт с размахом крыльев 30 м и высотой 3 м более целесообразно в широком и невысоком здании, чем в ангаре с более привычными пропорциями.

В этом ангаре с ломаной крышей очень удачно разместился теннисный корт с трибунами для зрителей

Ангары с полигональной крышей получаются приземистыми, ширина здания обычно в 3–4 раза больше его высоты. При такой ширине крыша другой конструкции получилась бы слишком высокой, что значительно ухудшило бы её стойкость к ветровым нагрузкам. Специалисты по изготовлению каркасов ангаров также подчёркивают, что у зданий с полигональной крышей меньшая материалоёмкость, чем у аналогов с двускатной или арочной кровлей.

Ангар с полигональной крышей хоть и выглядит приземистым, но позволяет разместить довольно высокое оборудование

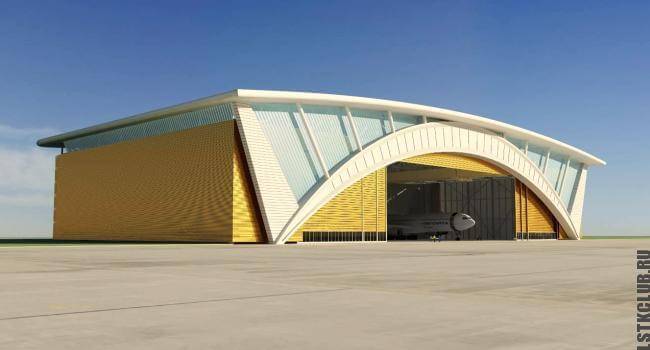

Ангары с арочной крышей

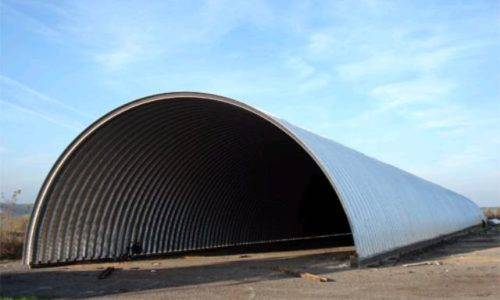

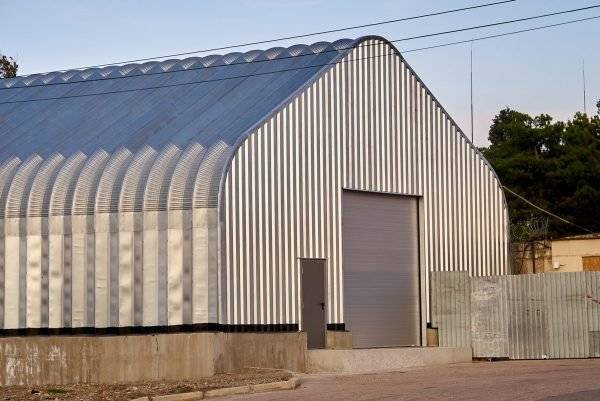

Ангары с арочной крышей обычно имеют невысокие прямые стенки, над которыми сооружается полукруглый кровельный свод. Строения этого типа чаще всего используются на территории животноводческих ферм (для содержания большого рогатого скота) и сельскохозяйственных комплексов (для хранения продукции с полей).

В арочном ангаре удобно хранить сыпучие сельскохозяйственные продукты

В последние годы набирают популярность арочные ангары, которые похожи на половинки огромных труб. В таких конструкциях крыша переходит в стены без стыков, поэтому в отдельном сооружении кровли они не нуждаются. Но поскольку в них невозможно расположить стеллажи или оборудование прямо возле стены, ангары с прямыми стенками ещё долго останутся востребованными.

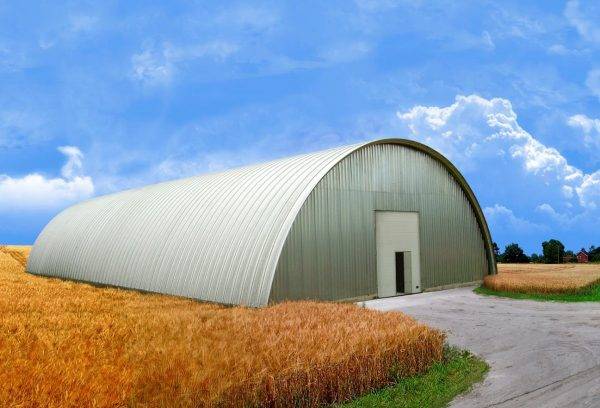

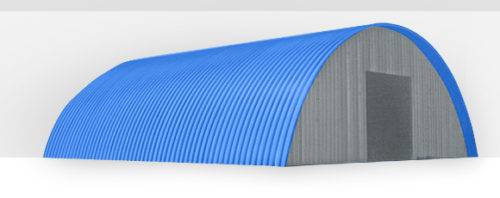

Типовые арочные ангары

Арочные ангары, несмотря на перечисленные ранее преимущества имеют ряд ограничений. Одним из которых является этажность здания. Арочные ангары являются одноэтажными строениями. И в отличие от прямостенных ангаров имеют всего один пролет.

Ширина арочного ангара

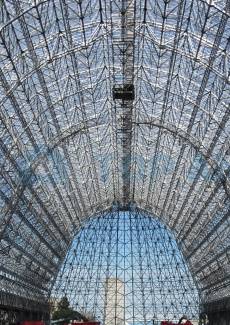

Так как внутри арочного ангара не устанавливаются ни какие дополнительные колонны и подпорки, то ширина их ограничена способностью несущих конструкций и может достигать 40 метров. Минимальной шириной арочного ангара принято считать 6 метров. Ширина ангара может быть любой в данном диапазоне, так как профилегибочное оборудование позволяет производить арки любого диаметра. Самыми распространенными арочными ангарами являются ангары шириной 10, 12, 15, 18 и 24 метра.

Длина арочного ангара

В отличие от ширины, дина арочного ангара ограничивается только границами участка. Есть определенные технические требования по усилению каркаса при строительстве ангаров большой длины, но теоретически вы можете построить ангар любой длины.

Высота арочного ангара

Высота арочного ангара регламентируется строительными нормами и правилами. Наиболее устойчивым к нагрузкам является ангар где высота ангара равна половине его ширины. В таком случае ангара будет иметь правильную геометрическую форму, которая позволяет равномерно распределить нагрузку по всему каркасу сооружения.

Анализируя заявки, поступающие на нашем сайте, мы выяснили, что самыми востребованными арочными ангарами являются 10х24, 12х24, 15х30, 18х30, 18х60, 20х50. Именно по этому под данные габариты ангаров большинство подрядчиков разработали типовые проекты.

Ремонт крыши ангара

Как уже упоминалось, крыша — одна из самых уязвимых частей ангара, поэтому именно её приходится ремонтировать чаще всего. Рассмотрим самые распространённые проблемы с кровлей.

Течь в крыше

Попадание воды внутрь кровельного пирога не только приводит к порче хранящихся внутри материалов или оборудования, но и разрушает саму крышу. Металлические части начинают ржаветь, а вата при намокании теряет свои теплоизолирующие свойства и гниёт.

Если течь замечена только в одном месте, можно выполнить точечный ремонт. Если воду пропускает шов сэндвич-панели, его следует расширить и оценить состояние утеплителя и профнастила. В случаях, когда они не успели пострадать, стык заделывают по описанной выше технологии заново и уплотняют полимерной лентой. При сильном повреждении панели из неё вырезают фрагмент или заменяют сэндвич полностью. После этого стыки также герметизируют. При повреждении крыши из профнастила с утеплителем также можно соорудить заплатку по описанному алгоритму.

Благодаря ПВХ-тенту ангар не только не протекает, но и выглядит эстетичнее

Если протеканий очень много, их можно устранить, накрыв ангар тентом из ПВХ-ткани. Благодаря сварному соединению швов он не пропустит воду даже при самой плохой погоде. Поскольку тент не пропускает воздух, при монтаже следует обеспечить герметичный стык между тканью и выступающими из крыши элементами вентиляционной системы. Такая технология лучше всего подходит для неутеплённых ангаров, а также конструкций, утеплённых непромокаемым термоизолятором. Если же при обустройстве ангара использовалась каменная или стекловата, после устранения течи потребуется разобрать внутреннюю обшивку и заменить утеплитель (эковату можно просто высушить).

Деформация ферм

Несущие элементы каркаса начинают прогибаться после сильных снеговых нагрузок, если:

• для обшивки использовался более тяжёлый материал, чем планировалось изначально;
• применялся некачественный металл либо тонкостенный металлопрокат;
• плохо обрабатывались места сварки, из-за чего металл быстро проржавел;
• произошла деформация из-за усталости металла.

Качественный ремонт ферм ангара может производиться только с использованием подъёмной техники

Чтобы исправить эту проблему, понадобится усилить каркас, устранить все повреждённые фрагменты, провести сварочные и покрасочные работы. Это задание для команды специалистов, способных провести архитектурные расчёты, измерить уровень усталости металла, качественно выполнить ремонт. В сложных случаях может понадобиться демонтаж и полная замена некоторых ферм и прогонов. Не стоит заниматься этим самостоятельно, ведь без должных зданий и техники вы не сможете обеспечить не только долговечность исправленного каркаса, но и собственную безопасность.

Надеемся, что предоставленная информация поможет вам адекватно оценить свои возможности и навыки и не допустить ошибок при обустройстве кровли ангара. Если же появились сомнения в собственных силах, закажите ангар у профессионалов, ведь теперь вы сможете проконтролировать качество их работы.

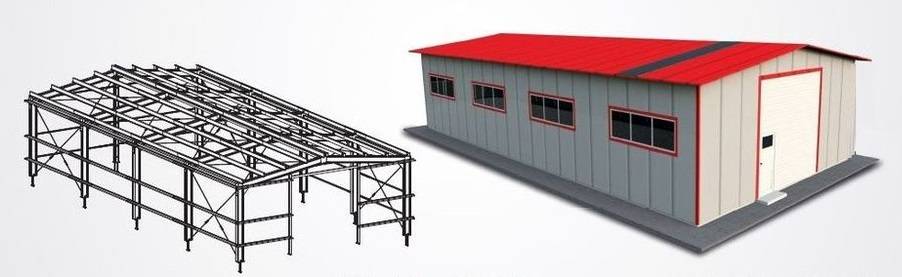

Этапы создания и разработки проекта ангара

• первое, что нужно сделать, это спроектировать фундамент;
• далее спроектировать каркас конструкции;
• спроектировать кровельные и стеновые конструкции;
• спроектировать инженерные системы, вентиляцию, электропроводку, водоснабжение и так далее.

Далее нужно купить или создать непосредственно проект ангара, приобрести нужные материалы.

Под ангар подготовить участок, далее сделать отверстие под колонной и в углах примерно от 20 до 30 см, засыпать обязательно песком и щебнем. Потом создается опалубка для фундаментальной плиты. Следующий этап – создание армирующего каркаса. Для этого нужно подложить куски камней или кирпичей. Затем укрепить фундамент бетоном и оставить на месяц.

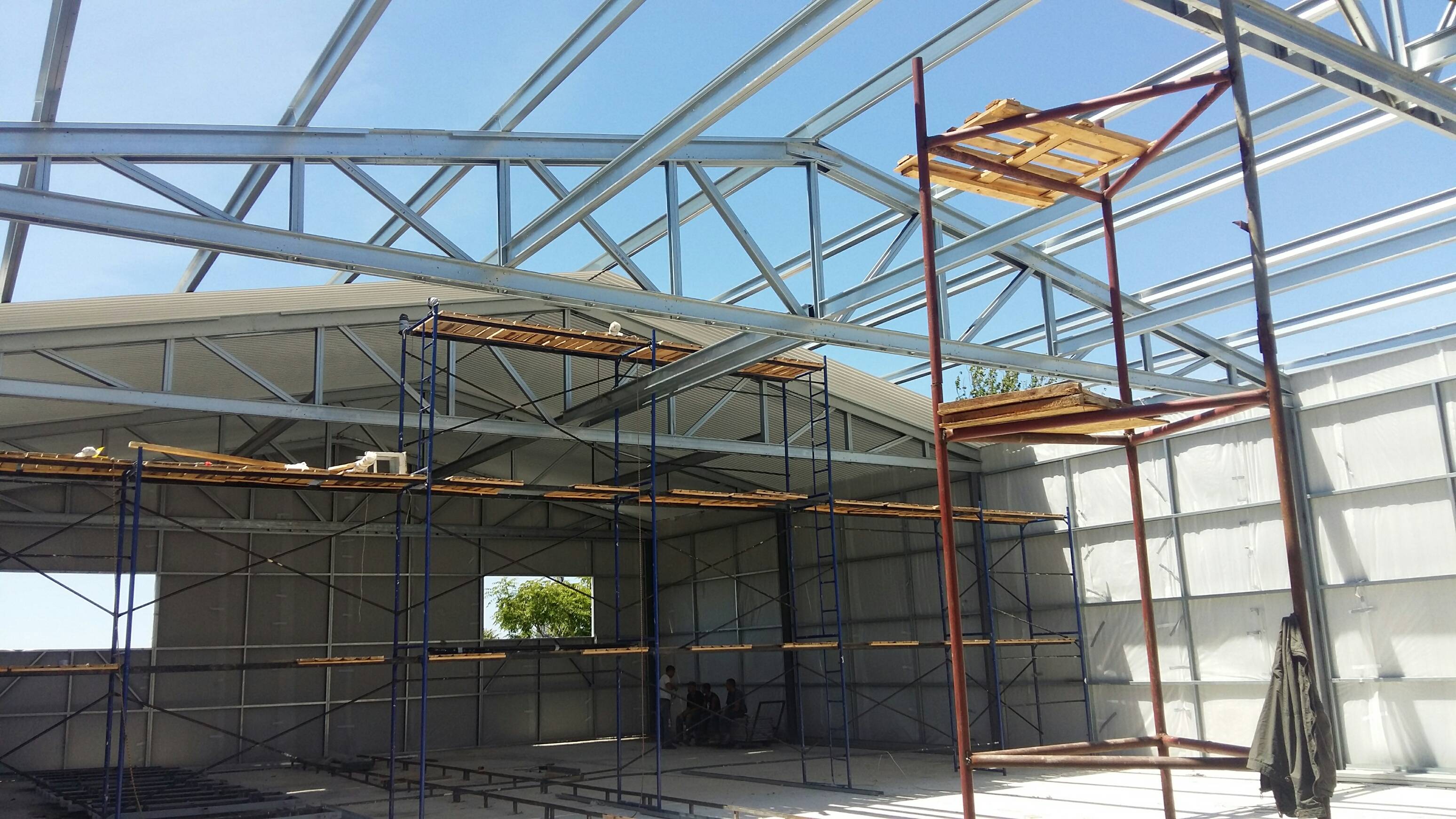

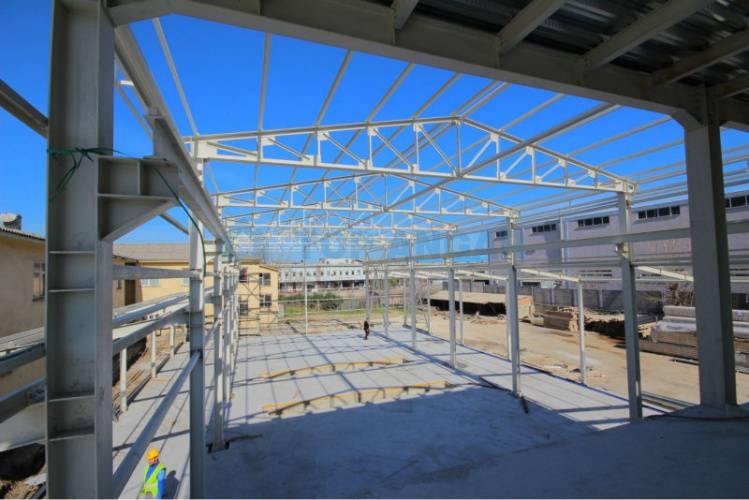

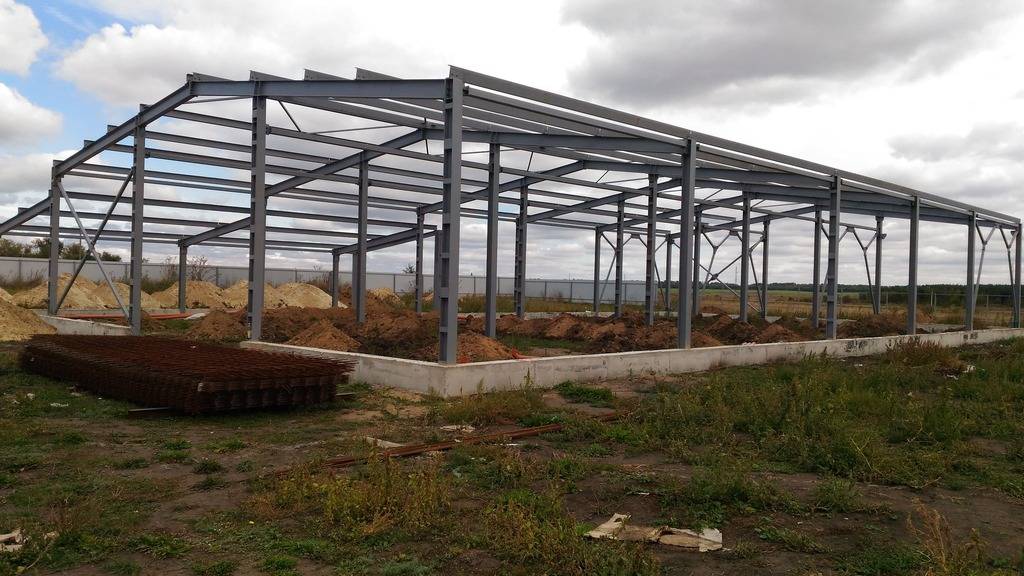

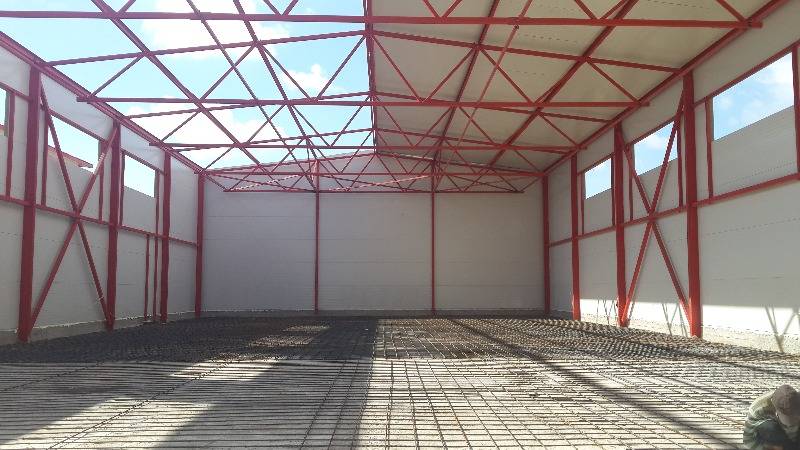

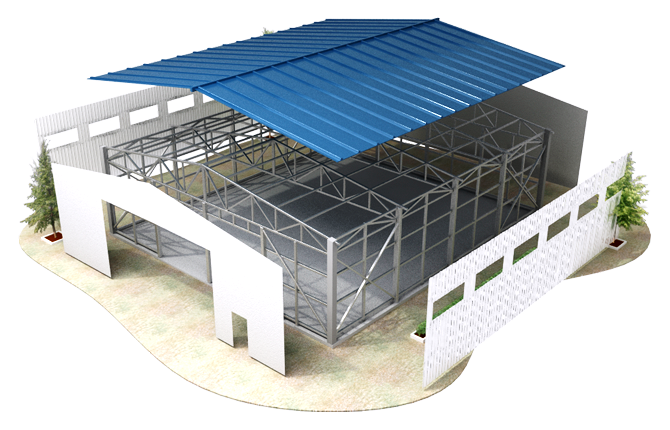

После укрепления фундамента устанавливаем и закрепляем опорные пята, далее собираем и устанавливаем колонны, нужно на земле собрать ферму из балок, поднять краном и закрепить на колоннах. Как только установили рамы каркаса, их соединяют с помощью вертикальных связей. Потом дело переходит к обшивке каркаса. Тут можно использовать несколько способов, самый удобный из вариантов это холодная обшивка с помощью листов профнастила.

Для использования теплого способа обшивки можно применить два способа:

• полистовой (схож с обычной обшивкой, сначала крыша и стены обшиваются, а потом используется утепление).
• сэндвич-панель (изготовление панели под заказ, стены и крыша собираются быстро, можно сразу заняться оконными и дверными проемами, крепление панелей к каркасу при помощи саморезов).

После того, как обшивка ангара будет завершена, остается доработать мелочи, заняться водоснабжением, вентиляцией, канализаций. И можно спокойно обустраивать внутри ваш ангар, быстро и легко благодаря современным технологиям.

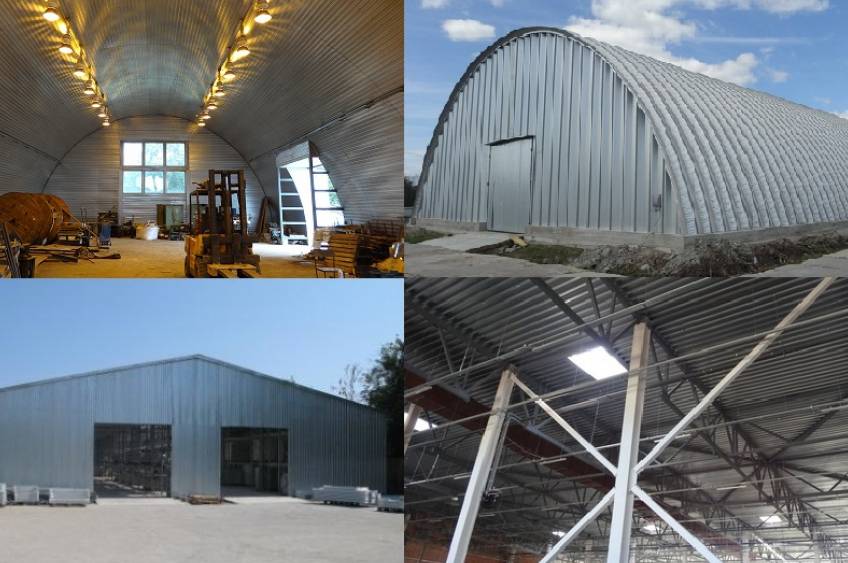

Характеристики и виды ангарных помещений

С течением времени предназначение ангарных помещений несколько видоизменилось. И если раньше они использовались исключительно для размещения в них авиационной техники и комплектующих, то сегодня здесь помещают как различные продовольственные и непродовольственные товары, сырье, технику и др. Простыми словами можно сказать, что ангар сегодня используется как складское помещение для крупных и мелких предприятий.

Основной характеристикой ангарных помещений, благодаря которой они пользуются популярностью, считается их вместимость. Кроме того, технология постройки бескаркасных ангаров сегодня довольно развита, благодаря чему, помимо складских площадей в ангаре сегодня могут размещаться даже спортивные комплексы, торговые точки, выставочные залы и др. Такие помещения используются в различных сферах нашей деятельности – в строительстве, в производстве, в сельском хозяйстве (для хранения круп и зерна), в торговле. Учитывая многофункциональность использования ангаров, данные помещения должны обладать соответствующими характеристиками и отвечать установленным требованиям прочности и надежности. В некоторых случаях складские помещения оборудуются окнами, воротами, системами вентиляции и кондиционирования. Иногда конструкции возводятся так, чтобы они могли собираться и разбираться в удобное время.

Сегодня подобные помещения возводятся из металлоконструкций, затем по необходимости обшиваются каким-либо покрытием. В зависимости от этого различают несколько разновидностей таких конструкций:

1. Холодные. Строятся по обычной технологии из металлопрофиля. Обшиваются обычно брезентом. Используются такие конструкции для временного хранения техники и грузов, а также для содержания здесь оборудования, которое не нуждается в утеплении.
2. Утепленные. Возводятся по другой технологии, нежели помещения «холодного» типа. Утепление бескаркасного ангара осуществляется с помощью слоя минеральной ваты, который укладывается между металлоконструкциями. В дальнейшем минвата обрабатывается специальной пеной. Такие строения предназначаются для хранения продуктов и техники, которой необходимы специальные температурные условия.

Конструкции первого и второго типа могут иметь различную комплектацию, в зависимости от предназначения помещения и исходя из требований владельцев. Так, ангары могут иметь окна, двери, калитки, витражи, балки, перегородки и другие элементы. Оборудование для бескаркасных ангаров аналогично может быть различным. Кроме того, само по себе помещение должно отвечать правилам техники безопасности, а также быть удобным для дальнейшего использования.

Какой ангар лучше строить своими руками

Так как строительство ангара собственными силами обусловлено, прежде всего, экономией денежных средств, то и исходить при выборе материалов для строительства необходимо из доступности дешевых материалов. У кого-то это могут быть шлакоблоки, для кого-то доступными скажутся пиломатериалы. Но если исходить из необходимости покупки материалов, то самым рациональным на сегодняшний день является ангар на металлическом каркасе, даже если учесть покупку нового металлопроката. Но в большинстве случаев нам подойдет и металлический профиль б/у. Также можно воспользоваться и готовым металлокаркасом после демонтажа старого ангара, который часто продают через популярные доски объявлений, а также на нашем сайте. Выбор последнего варианта будет даже предпочтительнее, так как не потребуется проводить расчеты на нагрузки, чтобы ваш ангар не сложился по весне от талого снега или при сильном ураганном ветре.

Если же вы будете самостоятельно варить каркас ангара и фермы, то желательно подготовить металлоконструкции с дополнительным запасом прочности. Обычно на стойки ангара используют профтрубу квадратного сечения 50х50 или прямоугольного сечения 60х40. На связи и распорки трубу сечением 40х40. Толщина стенки не менее 2 мм, но рекомендуется 3 мм.

Если нет трубогиба, чтобы сделать арочную крышу, то в большинстве случаев для ангаров до 4 метров в ширину используется односкатная крыша, для большей ширины пролета двухскатная крыша.

Самостоятельно, без использования крановой техники можно построить ангар шириной до 8 метров. Для монтажа вам понадобиться бригада до 5 человек, при небольших строениях до 6 метров в ширину можно справиться и втроем.
